Где находится датчик скорости на 16-ти клапанной ваз-2112?

Неисправности датчика скорости

Признаками неисправности датчика могут быть:

• нестабильная работа и неверные показания спидометра, одометра;
• прекращение стабильной работы двигателя на холостом ходу;
• выдаваемые компьютером ошибки (Р0500 – отсутствует сигнал датчика, Р0503 – прерывающийся сигнал датчика).

Перечисленные проблемы могут являться следствием:

• нарушением контакта в разъеме датчика из-за его загрязнения;
• нарушения целостности проводки от датчика к ЭБУ;
• механическая поломка привода ДС (у старых моделей ВАЗ 2110).

Нужно ли менять

От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.

Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.

Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.

Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).

Как понять, когда нужна замена

Есть несколько основных симптомов, позволяющих распознать неисправность именно в датчике:

1. На приборной панели зажглась лампочка Check Engine. Часто такие проблемы сопровождаются цифрой 24.
2. Двигатель глохнет во время движения.
3. Информация от спидометра передаётся рывками или волнообразно.
4. Перестаёт работать одометр.

Где искать датчик скорости

Замена нужна, если после проверки стало ясно, что причина неисправности именно в датчике. Фото: mymechanic.ru

Последовательность выполнения работы будет следующей:

1. Берём набор с ключами и оборудованием.

Новый датчик скорости приобретается за стоимость минимум от двухсот рублей. Не обойтись без хорошего и качественного герметика.

Открывается капот машины, под ним находится требуемое устройство. Обычно оно располагается где-то по центру. Достаточно заглянуть за силовой узел.
Далее нужно найти питающий разъём. К нему подходит жгут проводов, которые так же подключены к датчику. Останется отсоединить сам разъём. Для этого нужно просто надавить на специальные «усики».
Затем нам нужно выкрутить сам спидометр. В этом случае не нужно использовать никакие ключи. Нужно начинать вращать само устройство вручную, по направлению, которое идёт в противоположную сторону от обычного движения стрелки на часах. Ключом можно воспользоваться, если устройство засело на месте слишком плотно.
Старый датчик рекомендуется достать, и сразу осмотреть поверхность на наличие очевидных дефектов. Можно смело его выбросить, если неисправность подтверждена.
Далее идёт установка нового приспособления, его соединение с проводами

Эта часть работы требует максимальной осторожности. Шток устройства может отломаться, если сделать слишком резкое движение

Тогда он просто останется внутри. Чтобы извлечь часть, придётся потратить немало сил и времени. Потому, выполняя ремонтные работы, спешить не стоит.

1. Если проблема всё-таки появилась, надо брать ключ на 10. На следующем этапе выкручиваем гайку. Она снимается полностью, вместе с шайбой. После этого можно приступить к установке устройства. Если не получилось, допускается применение ключа на 14. Надо сделать так, чтобы узел разболтался в своей позиции. А затем просто попытаться выполнить действие ещё раз. Когда шток оказывается в коробке передач, без разбора не обойтись, как и без полного ремонта.
2. На следующем этапе переходят к монтажу нового резинового уплотнителя. Шток обрабатывают, используя герметик.
3. Проволока должна быть хорошо прогрета, иначе достать осколок от обломившегося штока не получится.Деталь меняется полностью, если вообще никакие действия не помогают. На этом замена датчиказакончена.

Узнайте из видео-руководства, как происходит процедура замены:

О распиновке датчика

Датчики скорости делятся на несколько групп в зависимости от того, как именно они подсоединяются к другим деталям. Чтобы выполнить правильную распиновку устройства, рекомендуется выбирать приборы со следующей оцифровкой контактной группы:

• –
• А
• +

Их легко увидеть на внутренней стороне прибора. Они заменяют обычные цифровые обозначения вроде 1, 2 или 3. Шток металлического типа рекомендуется выбирать в большинстве случаев. Пластмасса тоже используется, но она не может похвастаться долгим сроком службы.

Дополнительные советы

Здесь вы видите схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru

Главное – запомнить распиновку внутри колодки. Чтобы определить, какие провода должны идти к каким разъёмам, просто подключают мультиметр. Полярность точно надо менять, если прибор подключен к одному знаку, а сам показывает другой. Потому желательно и колодку приобретать с соответствующими обозначениями. Но можно взять обычную, если соответствующий вариант обнаружить не удалось.

На последнем этапе работы надо дополнительно проверить привод. И то, как работает само транспортное средство после проведения замены.

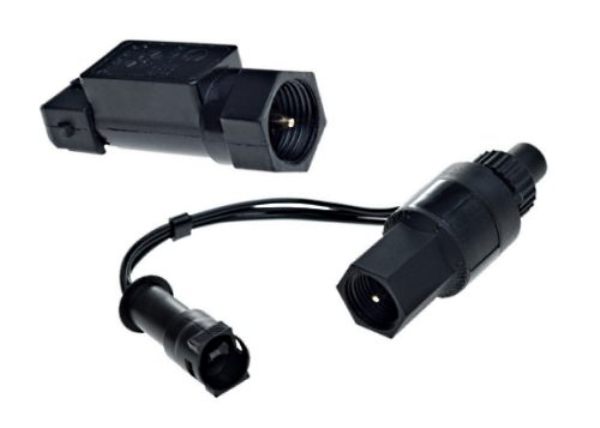

Описание датчика скорости

Где находится датчик спидометра (ДС), как проверить девайс, что представляет собой схема подключения и распиновки разъема? Для начала разберем основную информацию касательно ДС.

Место установки и предназначение

Первостепенное предназначение контроллера скорости заключается в обеспечении правильной подачи топлива. Благодаря ДС в системе зажигания оптимально выставляется угол опережения. Также благодаря этому девайсу управляющий модуль контролирует качество горючей смеси в цилиндрах силового агрегата. Что касается места установки, то ДС располагается непосредственно на КПП, в моторном отсеке, рядом с выпускным коллектором.

Принцип действия

Принцип действия девайса основывается на эффекте Холла. Контроллер осуществляет сбор всех нужных данных с последующей передачей сигнала с полученной информацией на управляющий блок. В частности, речь идет о количестве оборотов двигателя машины, скорости передвижения, данных о возможной детонации силового агрегата и т.д. После получения этих данных, управляющий модуль производит проверку данных и при надобности вносит корректировки в работу инжекторного агрегата.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные причины и признаки неисправности ДС в «Десятке». Основной признак — одометр функционирует некорректно, а на спидометре выдаются неверные данные о скорости транспортного средства и пройденном пробеге. В таком случае причина может заключаться как в выходе из строя непосредственно ДС, так и в неработоспособности привода девайса. Может быть такое, что причина поломки связана с повреждением элктроцепи подключения ДС. В некоторых случаях причина проблемы заключается в разъеме, вернее, его окислении, в результате чего устройство не может передавать правильные данные на управляющий блок.

Еще один признак, который можно назвать косвенным — двигатель автомобиля произвольно глохнет при работе на холостом ходу. Точно сказать, что авто глохнет из-за неработоспособности ДС, нельзя, поскольку эта проблема может быть связана с различными причинами. Если спидометр функционирует некорректно, то на приборной панели может также загореться индикатор Check Engine. Как сказано выше, сам ДС устанавливается в близости с коллектором, а это значит, что часто причина неполадок заключается в расплавлении электропроводки горячим коллектором.

Общие признаки поломки:

• машина нестабильно работает на холостом ходу;
• стрелка на спидометре не поднимается либо устройство функционирует, но неверно;
• повысился расход горючего;
• значительно упала тяга мотора.

При появлении одного из вышеперечисленных признаков необходимо произвести диагностику работоспособности контроллера.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера

Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры

В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

Обращаем внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключается

Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность. Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться

При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

От чего зависит работа указателя?

Несведущему автомобилисту может прийти в голову мысль, что сломался сам спидометр ВАЗ 15-й модели и придется разобрать полмашины, чтобы его поменять. В действительности это случается крайне редко, причины обычно кроются в устройствах, передающих сигнал для указателя скорости. Убедиться в исправности приборной панели, в том числе и стрелки спидометра, достаточно легко: при включении зажигания все указатели должны совершить скачок до максимума.

Работа указателя на панели приборов зависит в первую очередь от измерителя скорости, установленного в коробке передач. Существуют следующие виды датчиков:

Первые устанавливались на карбюраторных моделях ВАЗ 2115. Измеритель представляет собой стальной тросик в кожухе, вращающийся приводом вала спидометра, встроенным в КПП. То есть вал привода механически соединен с указателем и одометром напрямую, так что в работе это устройство достаточно надежно и редко выходит из строя.

Электронный датчик скорости, устанавливаемый на более современных версиях авто с инжектором, представляет собой катушку из тонкой проволоки с сердечником. Действует по принципу Холла: частота электрических импульсов, проходящих через катушку, меняется при появлении рядом с ней значительной металлической массы. Контроллер, управляющий указателем скорости и одометром, подает на датчик постоянное напряжение номиналом 12 В, а в ответ получает импульсный сигнал, чья частота зависит от оборотов вторичного вала коробки передач, а значит, и от скорости движения машины.

Именно неисправность электронного измерителя чаще всего становится причиной того, что не работает спидометр 15 модели ВАЗ. Датчик считается устройством средней надежности и может выйти из строя в любой момент. Зафиксированы случаи, когда датчик приходилось менять спустя 300 км пробега нового автомобиля. Тросовый привод карбюраторной модификации выходит из строя гораздо реже, 1 раз за 100-150 тыс. км.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Советы и рекомендации

В процессе выполнения диагностических и ремонтных работ неопытным мастером могут быть допущены серьезные ошибки, которые негативно отразятся, как на работоспособности самой детали, так и на других устройствах и агрегатах машины. Чтобы обезопасить себя от подобных неприятностей, рекомендуется придерживаться следующих рекомендаций:

• При выполнении ремонтных работ следует отказаться от курения. При удалении датчика возможно появление определенного количества смазочной жидкости, которая является легко воспламеняющейся субстанцией.
• При измерении сопротивления мультиметр должен быть переведен в соответствующий режим работы. Некоторые режимы, с помощью которых можно определить этот параметр электрической цепи также не подходят. Например, при выставлении тумблера в диапазон измерения сопротивлений до 200 Ом, номинальное значение ДПКВ (500–700 Ом) окажется за его пределами, что приведет к ложноположительным результатам определения неисправности этой детали.
• Если ДПКВ вышел из строя по причине сильного загрязнения, то новая деталь также может прослужить очень недолго. Чтобы существенно увеличить ресурс работы ДПКВ, рекомендуется устранить протечки масла, которые способны в течение незначительного промежутка времени покрыть все детали. Такая пленка, как магнит притягивает к себе пыль и грязь.
• Приобретать новую деталь следует только в заслуживающих доверие торговых организациях. Выход ДПКВ по причине заводского брака является довольно частой причиной, если датчик приобретается на специализированных рынках. Косвенным признаком некачественной запчасти является ее стоимость. Обычно, контрафактные запчасти продаются в 2–3 раза дешевле, в сравнении с оригинальными изделиями.
• При замене датчика следует качественно подсоединить к нему провода. Если этого не сделать, то разъем может отделиться от контактов при движении по ухабистой дороге, что приведет к прекращению поступления импульсов от ДПКВ на ЭБУ автомобиля.

Как проверить датчик коленвала ВАЗ 2112, подробно изложено в этой статье. Если устранять поломку строго по инструкции, то с этой работой может справиться даже неопытный человек. При возникновении сомнений в собственных силах, не следует рисковать «здоровьем» автомобиля. Работа по замене ДПКВ осуществляется многими специализированными станциями технического обслуживания, стоит относительно недорого и не требует значительных временных затрат.

Видео обзор по замене датчика скорости на автомобилях ВАЗ 2110-2112

Ниже в представленном видео показан сам процесс на реальном примере десятки. Запись была сделана конкретно для этой статьи, так что в ней вы должны увидеть весь порядок работы от начала и до конца.

В случае невозможности посмотреть обзор, ниже я выложу несколько фото, где также показан весь процесс выполнения подобного ремонта.

Итак, первым делом рукой необходимо добраться до штекера и нажав на металлический фиксатор (скобу):

Подтянуть за штекер вверх, после чего он отсоединится:

После чего рукой можно выворачивать датчик скорости, так как обычно он закручивается не сильно. Но если вдруг возникнут проблемы, то можно накинуть на грани ключ на 22 и все получится с легкостью.

После этого устанавливаем новую деталь на свое место, предварительно убедившись, что код детали соответствует тому, который был на старом датчике. Цена нового датчика скорости на ВАЗ 2110-2112 составляет порядка 350 рублей.

Добро пожаловать! Датчик скорости – определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км. в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание! Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Где находится датчик скорости? Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости? Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

Назначение и принцип работы спидометра

Комплект измерителя скорости автомобиля состоит из датчика скорости (ДС), соединительных проводов, сетевого предохранителя и показывающего прибора. На «десятках» устанавливается стрелочный спидометр. Он расположен на торпедо и выполнен в едином блоке с другими приборами и индикаторами. При движении автомобиля стрелка спидометра показывает истинную скорость, а одометр фиксирует пройденное расстояние. Показания отображаются либо на ЖК-дисплее, либо на барабанном счетчике.

На автомобилях ВАЗ-2110 первых выпусков использовался механический привод спидометра, выполненный в виде тросика в металлической оплетке с четырехгранниками с обеих сторон. Для крепления к прибору и приводному устройству имелись специальные накидные гайки. Крутящий момент от вторичного вала коробки передач посредством тросика передавался непосредственно показывающему прибору.

Электронный спидометр ВАЗ-2110 устанавливается на моделях с инжекторными двигателями.

Принцип работы прибора основан на эффекте Холла. Сигнал с ДС передается на электронный блок управления (ЭБУ) и, преобразовавшись, поступает на вход схемы спидометра. Кроме того, он задействован в системе зажигания и подачи топлива на форсунки. ДС представляет собой асинхронный генератор, возбуждаемый постоянными магнитами. Сигнал поступает в ЭБУ в виде электрических импульсов, пропорциональных скорости движения автомобиля. Например, за время прохождения машиной расстояния в 1 км, в блок управления их поступает около 6 тыс.

Датчик фаз

На 8-клапанных двигателях этот датчик не устанавливается, он присутствует только на 16-клапанных версиях «десяток». Основным предназначением контроллера является предоставление необходимых данных системе управления силовым агрегатом. В соответствии с этими данными система определяет, в какой момент времени и куда впрыскивать топливо, в какой конкретно цилиндр.

Каждый владелец ВАЗ 2110 должен знать, где располагается данное устройство. Если вы откроете моторный отсек машины, то увидите, что регулятор расположен с правой стороны от горловины для залива моторной жидкости.

В принципе, если регулятор сломается, ничего страшного не случится, если смотреть с точки зрения целостности транспортного средства. Но выход из строя контроллера в любом случае спровоцирует повышение расхода бензина. Это обусловлено тем, что электронная система управления ДВС самостоятельно переведет газораспределительный механизм в резервный режим работы.

Соответственно, бензин начнет подаваться сразу на все цилиндры мотора. А в первое время водитель может даже не узнать об этом, пока не произведет диагностику регулятора или замер расхода топлива.

Новый датчик фаз для ВАЗ 2110Естественно, такая модель отечественного автопрома, как «десятка» — это не самый современный и продвинутый автомобиль в плане электроники. Тем не менее, машины этой модели оснащаются большим количеством разнообразных регуляторов и контроллеров. В этой статье мы рассказали далеко не обо всех устройствах, а только о самых основных, о которых должен знать каждый автомобилист. Более детальную информацию вы сможете найти в других статьях на нашем сайте либо в сервисной книжке к своему автомобилю.

Блок реле предохранителей КАМАЗ 5490, 65206 65207

Можно применять некачественное топливо, причем использовать любую его разновидность.

Электрическая схема системы контрольно-измерительных приборов: 1 — указатель уровня топлива; 2 — датчик указателя уровня топлива; 3 — предохранитель Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа.

При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой. Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. Натяжение ремней привода генератора и водяного насоса : — отклонив генератор вверх, обеспечьте номинальное натяжение ремней, затяните болт регулировочный , болт крепления планки генератора и гайки болтов крепления передней и задней лап генератора.

Световые индикаторы и звуковая сигнализация Мигающая индикация указателей обеспечивается аварийным реле-прерывателем. Не подсоединяйте и не отсоединяйте штепсельные разъемы и плюсовой вывод генератора при работающем двигателе и включенных аккумуляторных батареях, а также не пускайте двигатель при отсоединенном плюсовом проводе генератора.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. На вкладыше к Руководству приведены принципиальная схема электрооборудования автомобиля, перечень элементов схем с указанием маркировки типа этих элементов от основных поставщиков. Функциональная схема световой и звуковой сигализации тормозной системы.

К нему относятся: Фары ближнего и дальнего света; Освещение номерного знака; Противотуманные фонари; Фара, которая освещает пространство под кузовом. Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Электроэнергию вырабатывает генераторная установка.

На схемах рядом с условным изображением элементов электрооборудования приведены номера присоединяемых электропроводов, буквами обозначен их цвет: Б — белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами. Возможные неисправности проводки Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники. В системе применяется реверсивный электродвигатель МЭ

Электростартер управляется через реле, при помощи выключателя приборов. Электросхема блока освещения Внутреннее и наружное освещение предназначены для эксплуатации автомобиля в условиях плохой видимости и темное время суток. Функциональная схема световой и звуковой сигализации тормозной системы. Звуковая сигнализация предназначена для оповещения о нормальной работе агрегатов. Несмотря на прекращение производства, устройство активно применяется в строительстве, так как до сих пор актуально по своим параметрам. Электрооборудование КАМАЗ. Схемы эектрооборудования.ТОэлектрооборудования автомобиля КАМАЗ

Ремонт и замена

Демонтаж производим по схеме:

1. Обесточиваем машину, сняв разъем «-» с АКБ;
2. Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
3. Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
4. Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.

Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.

Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.

Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.

Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».

Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.

Расположение всех элементов

На автомобилях ВАЗ 2110-2112 электронные датчики размещены таким образом:

1. Контроль температуры охлаждающей жидкости. Установлен в большом патрубке, выходящем из двигателя с правой стороны (по ходу движения).
2. Устройство ДМРВ для измерения количества воздуха, идущего на приготовление смеси, находится внутри воздуховода. Соединяет воздушный фильтр с блоком дроссельной заслонки.
3. Прибор, определяющий положение поршней в цилиндрах по коленчатому валу, размещен с левой стороны вплотную к зубчатому шкиву.
4. Датчик, реагирующий на детонацию, встроен спереди в блок цилиндров.
5. Лямбда-зонд, улавливающий количество кислорода в выхлопных газах, вмонтирован в первую часть трубы выпускного тракта.
6. Контроль положения воздушной заслонки осуществляется с помощью приборчика, механически соединенного с ее осью.
7. В моделях ВАЗ 2112 с 16-клапанным силовым агрегатом имеется датчик, контролирующий распределение фаз. Установлен в головке цилиндров, рядом со впускным распределительным валом.
8. Датчик скорости 2110 встроен сверху в корпус коробки передач, где раньше находился гибкий вал привода спидометра.

От всех электронных приборов контроля к процессору идут провода, которые необходимо периодически проверять, поскольку нарушение изоляции зачастую становится причиной замены самих измерительных элементов. Естественно, такая замена датчика скорости ВАЗ 2110 или другого прибора не даст результата без установки новой проводки.

Замена датчик скорости на ВАЗ 2110

О том, как в домашних условиях осуществляется замена контроллера скорости на инжекторной «десятке», узнайте из видео ниже (автор ролика — В гараже у Сандро).

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото. Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.

Диагностика прибора

Чтобы быть уверенным в том, что датчик детонации 2110/2112 находится в неисправном состоянии, его стоит проверить. Делается это мультиметром.

Ведь следует понимать — не во всех случаях понадобится замена датчика детонации. В некоторых случаях поможет его очистка. Иногда выявляются и другие неисправности, которые не относятся к самому прибору. Например, обрыв цепи (разрыв сети). Но в этом случае диагностике подлежит рабочая схема подключения.

Если вы не знаете, как проверить устройство, то просто следуйте представленным пунктам:

• Включите мультиметр.
• К двум контактам широкополосного датчика подключите провода. Но здесь есть небольшая ремарка: если речь идет о резонансном типе, то минусовой провод необходимо замкнуть на корпусе, а вот плюсовой в центре датчика.
• Возьмите отвертку или любой другой металлический предмет, начинайте наносить небольшие удары по датчику. А вот на что это влияет, разберем чуть ниже.

Все дело в том, что исходя от силы наносимых ударов, на измерительном приборе будут постепенно меняться значения. Они должны колебаться в пределах 40–200 мВ. Это норма, которая соответствует тому, что устройство находится в хорошем состоянии. А вот любые его серьезные поломки отразятся на экране мультиметра в виде нулевого значения.

Заметим, что на этом проверка датчика детонации не заканчивается. Теперь вам нужно будет выявить причину неисправности. Причем искать ее нужно в проводах. В некоторых случаях может потребоваться всего лишь замена колодки. Все дело в том, что именно она подвержена наибольшему воздействию окружающей среды, что приводит к коррозиям на контактах.

Если вас интересует вопрос о том, как продиагностировать инжектор 8 клапанов, то следует учесть, что в этом случае процесс более трудоемкий. Все дело в том, что иногда нужно потратить лишнее время, чтобы его снять.

Вам необходимо будет:

Демонтировать прибор.
Установить мультиметр в режиме измерения подаваемого напряжения около 200 мВ.
Поставить один щуп на разъем прибора, а второй на противоположный разъем.
Начать постукивать отверткой, как это делали в предыдущем случае

Но акцентируйте свое внимание на силе удара, так как чем сильнее он будет, тем выше уровень сигнала должен быть.
В конце проверьте сопротивление пьезоэлемента.. Вообще датчик ВАЗ 2110 8 клапанов инжектор ломается крайне редко

Самая распространенная причина отсутствия сигнала на ЭБУ — разрыв схемы подключения

Вообще датчик ВАЗ 2110 8 клапанов инжектор ломается крайне редко. Самая распространенная причина отсутствия сигнала на ЭБУ — разрыв схемы подключения.

В случае серьезной поломки этого устройства, следует подумать о приобретении нового. Но обязательно нужно ознакомиться с тем, как осуществляется замена датчика детонации, потому как неправильная его установка может привести к тому, что проблема не разрешится.
