Датчик скорости автомобиля ваз 2114

Ваз 2114: замена датчика скорости – не проблема

Датчик (ДСА, контролер, измеритель здесь и далее по тексту) скорости ваз 2114

Если двигатель вашего автомобиля глохнет в режиме холостого хода, скорее всего вам необходимо заменить датчик скорости ваз 2114. Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, причина так же может крыться в: ДМРВ (датчик массового расхода воздуха), ДПДЗ (датчике положения дроссельной заслонки), РХХ (регуляторе холостого хода), ДПКВ (датчике положения коленчатого вала). Если работает нестабильно либо не работает спидометр, расход топлива возрос, тяга двигателя упала, то тогда стоит проверить измеритель скорости. Замена его своими руками – задача посильная каждому, так как требует минимум инструмента и больше ничего. В современные автомобили в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, данные в который о работе всех агрегатов автомобиля поступают от контролеров.

Неисправный контролер дает неправильные данные, что приводит к сбою работы компьютера и всех систем автомобиля. К таким контролерам относится и рассматриваемый нами ДСА:

• Измеритель скорости автомобиля (ДСА- сокращённо) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
• Регулятор, используя импульсы измерителя, контролирует стабильную работу двигателя в режиме холостого хода, и при помощи РХХ управляет подачей воздуха, направляемого в обход дроссельной заслонки.
• Частота сигналов измерителя прямо пропорциональна скорости движения автомобиля.

Важно отметить, что исправный измеритель экономит ваш бензин таким образом:

• Регулятор получает следующие данные измерителя скорости: скорость автомобиля — 100 км/ч.
• От ДПДЗ регулятор получает данные: положение — закрыто (не давим на газ).
• Регулятор воспринимает такую ситуацию — «торможение двигателем», основываясь на полученных данных.
• Поэтому он отключает подачу топлива.
• Другими словами, при закрытой дроссельной заслонке, регулятор не подает топливо до 20 км/ч.
• И это не единственная полезная функция измерителя скорости.

Причины неисправности спидометра ВАЗ 2107 и медодика их устранения

Неисправность спидометра – некритичная, но достаточно неприятная проблема

Данными о пробеге и, что особенно важно, о текущей скорости пренебрегать не следует. Причина проблемы кроется в поломке спидометра или его привода

Чтобы выполнить ремонт спидометра ВАЗ 2107 достаточно обладать минимальными навыками ремонта.

Спидометр ВАЗ 2107

Прибор служит для индикации текущей скорости движения автомобиля и учета его общего и суточного пробега. Характеристики спидометра ВАЗ 2107 не отличаются от других спидометров “классики” ВАЗа:

• диапазон показаний: 0-180 км/ч;
• диапазон измеряемой скорости: 20-160 км/час;
• передаточное отношение: 1 к 1000.

Спидометр ВАЗ 2107, в отличие от ВАЗ 2106, изготавливается без корпуса.

Привод спидометра ВАЗ 2107

Трос (привод) спидометра представляет собой гибкий трос в оплетке и служит для передачи вращающего момента от КПП к спидометру. Один конец привода соединен с редуктором на коробке передач, другим с механизмом спидометра.

Основные неисправности спидометра

Неисправности можно разбить на два типа:

• спидометр не показывает текущую скорость;
• привод спидометра шумит.

Спидометр ВАЗ 2107 может на работать по таким причинам:

1. Неисправен спидометр. В этом случае необходима замена прибора.
2. Открутились гайки, крепящие наконечники гибкого вала. Для устранения неисправности их необходимо прикрутить.
3. Оборван гибкий вал. Его необходимо заменить, чтобы восстановить работоспособность спидометра.
4. Поврежден наконечник гибкого вала или ответное гнездо на спидометре. В этом случае следует менять тросик спидометра ВАЗ 2107 или сам спидометр
5. Неисправен привод гибкого вала или повреждено ответное гнездо привода спидометра в КПП. Это редкая поломка, устранение которой заключается в ремонте коробки переключения передач и достойно описания в отдельной статье.

Шуметь привод спидометра ВАЗ 2107 может по двум причинам:

1. Привод проложен с малыми радиусами изгиба. Для устранения проблемы необходимо заново проложить тросик спидометра, предварительно смазав его.
2. Оплетка тросика спидометра ВАЗ 2107 повреждена. В этом случае нужна замена гибкого привода спидометра в сборе.

Как показывает практика, большинство неисправностей связаны именно с тросиком спидометра ВАЗ 2107 и устраняются его заменой.

Что необходимо для замены привода спидометра ВАЗ 2107

Чтобы заменить привод спидометра, понадобятся отвертка и пассатижи. Для облегчения прокладки нового тросика спидометра нужно использовать стальную проволоку диаметром до 0,5 мм и длиной примерно 2 метра.

Привод крепится к КПП в нижней части картера, поэтому чтобы добраться до него необходима смотровая яма или подъемник.

Снятие тросика спидометра ВАЗ 2107

Порядок действий по снятию привода спидометра такой:

• установить автомобиль на подъемник или смотровую яму;
• отключить провод “массы” от аккумулятора;
• демонтировать панель приборов;
• отвернуть гайку, крепящую трос к механизму спидометра отстыковать его;
• привязать к проушине гайки проволоку;
• отвернуть гайку крепления гибкого привода к КПП;
• отстыковать тросик спидометра от коробки;
• вытянуть трос из автомобиля так, чтоб привязанная направляющая проволока осталась в нем;
• отвязать проволоку от гайки.

Установка тросика спидометра ВАЗ 2107

Перед установкой нового тросика его необходимо вытащить из оболочки, смазать смазкой “Литол” и вставить на место.

Далее необходимо привязать направляющую проволоку к гайке крепления тросика к спидометру и протянуть его снизу машины внутрь салона.

Дальнейшие действия производятся в порядке, обратном снятию тросика спидометра.

После установки тросика необходимо вставить резиновый защитный чехол, находящийся на оплетке. в отверстие в кузове машины. через которое тросик проходит в салон.

На этом ремонт спидометра ВАЗ 2107 завершен

Устройство и принцип работы

На инжекторных моторах десятого семейства ВАЗ устанавливались три поколения сенсоров скорости.

• Электромеханический с тросиком, протянутым к спидометру. Вращательный момент передавался через шестеренчатый привод от коробки передач. Самый капризный в эксплуатации и ненадежный в показаниях вариант.
• Электромеханический без тросика. Передача вращения по-прежнему шестеренчатая, электрический сигнал передавался по проводам.
• Третье поколение получило надежную и неприхотливую схему Холла, в которой механические детали сводились к минимуму. Стало быть, надежность прибора по умолчанию была выше.

Эту конструкцию рассмотрим подробнее

Эффект Холла состоит в том, что при прохождении концентрированного электрического поля через магнитное, возникает электрический импульс. Чтобы его «материализовать», в магнитное поле помещается полупроводник, на концах которого и возникает вполне измеримое напряжение. Этот импульс является тем самым сигналом, который посылается в электронный спидометр и блок управления двигателем. Схема подключения датчика скорости наглядно демонстрирует принцип действия датчика скорости на автомобиле ВАЗ 2114.

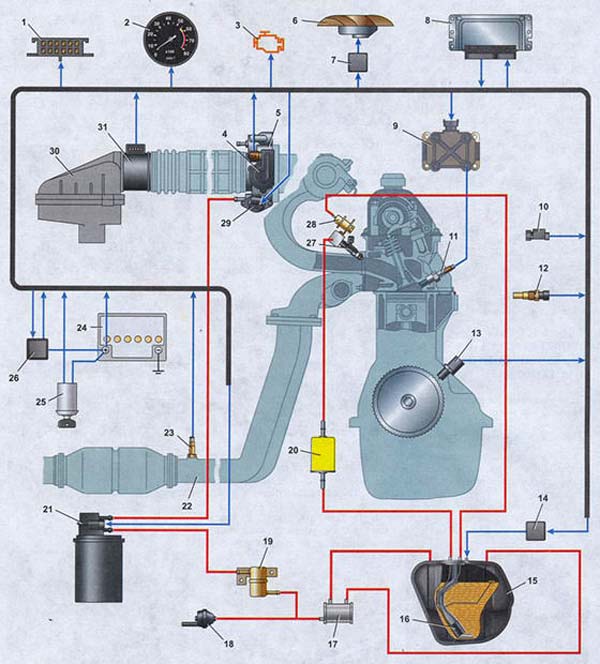

Как видно, сигнал идет не только в блок спидометра.

В соответствие с принципом работы системы Холла, один оборот вала датчика формирует один электрический импульс. При этом никакой лишней механики: только входной вал прибора, соединенный с выходным валом МКПП.

Как импульсы преобразуются в скорость и пробег

Есть известная величина: длина окружности шины автомобиля. Разумеется, эта система работает правильно, только при установке штатной резины и нормального давления в шинах. ЭБУ и контроллер датчика снимает показания и пересчитывает их в пробег. То есть, одометр уже получил свою долю информации. Делим эту величину на время — получаем скорость движения.

Какой датчик нужен для замены

С завода на Ваз 2114 устанавливается датчик с маркировкой 2111-3843010, артикул: 343.3843. Датчик изготавливается в городе Курск. Стоимость его на данный момент от 230 рублей и выше. Помимо него предлагаются датчики-аналоги:

1. Fenox SS10102O7 цена от 200 руб (Белоруссия)
2. Manover MR21123843 цена от 270 руб (Германия)

При выборе датчика, советуем установить именно тот, который ставится АвтоВАЗом с завода. Хотя нередки случаи, когда он выходит из строя на 50 – 70 тыс км пробега. Одна из распространенных причин выхода из строя датчика это попадние воды внутрь. После чего на штоке датчика образуется ржавчина и он клинит.

Дополнительные обозначения

• лампы заднего света и фонарей заднего хода;
• электродвигатель вентилятора отопителя, насосов омывателей фар и очистителей стекла;
• сигнализатор включения обогревателя заднего стекла ваз 2107;
• указатели поворота и реле аварийной сигнализации;
• противотуманные фонари;
• тахометр, вольтметр;
• контрольные лампы давления масла, жидкости, указатели уровня и резерва топлива на щитке приборной панели, освещение панели приборов;
• прикуриватель и часы;
• звуковой сигнал ВАЗ;
• освещение салона (до 2000-го года выпуска – на потолке одна лампа, у вышедших после 2000-го – два плафона на стойках задних дверей);
• дальний свет фар;
• контрольная лампа дальнего света;
• подкапотное освещение и освещение номерного знака;
• подсветка бардачка;
• правая фара;
• левая фара.

Основные причины, по которым не работает спидометр Ваз 2114

Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.

Датчик спидометра Ваз 2114 – вышел из строя

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

• отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
• обрыв питающего датчик провода;
• отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик спидометра Ваз 2114

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток

Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.

Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр». Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Износ или обрыв тросика спидометра Ваз 2114

Трос спидометра Ваз 2114 — отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Находится трос спидометра Ваз 2114 рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Замена троса спидометра производится в 2 случаях:

• Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
• А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Замена троса спидометра Ваз 2114

Для того, чтобы заменить трос спидометра на Ваз 2114 необходимо выполнить следующий порядок действий:

1. В начале операции, вам будет необходимо снять панель приборов с автомобиля.
2. Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.
3. Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.
4. Теперь возьмите в руки трос и вытяните его из автомобиля.
5. И в завершение отвяжите проволоку от гайки.
6. Всю установку троса проделайте в обратном порядке снятию

Датчик скорости автомобиля ВАЗ 2114

Если на вашем ВАЗ 2114 отсутствуют показания спидометра — вы проверяете предохранители, а затем безошибочно диагностируете поломку сенсора скорости. При этом нестабильная работа холостого хода или вялый отклик на педаль акселератора отсылает владельца автомобиля на диагностику датчиков двигателя. А причина может быть вовсе не в них. Хотя датчик скорости на ВАЗ 2114 располагается в механической коробке передач, он может быть виновником проблем, которые с КПП не связаны.

Этот небольшой сенсор не просто считает пробег автомобиля и определяет мгновенную скорость движения.

Его данными пользуется электронный блок управления двигателем. С помощью датчика спидометра регулируются следующие параметры двигателя:

• обороты холостого хода: ЭБУ сравнивает частоту вращения коленвала с реальной скоростью машины;
• правильность формирования пропорции топливно-воздушной смеси;
• мощность двигателя в текущий момент времени;
• расход топлива, особенно при движении накатом: при закрытой дроссельной заслонке и фиксации скорости, топливо не поступает в форсунки.

Метки: ваз 2109, привод спидометра, датчик скорости, ваз 2114

Комментарии 50

спасибо, давно не работает надо будет заняться, только у меня такая беда пробовал как то откручивать датчик а он не выкручивается и крутится бесконечно, и что там слышал может в коробку упасть?

Вот честно не знаю что может упасть в коробку.

Ну где то читал шток когда вытаскиваешь привод вроде упасть может

То же читал, но я так и не понял. Если только пластиковая часть оторвется и упадет в коробку. Еще я читал что 2 шруса нельзя одновременно вытаскивать, типа тоже что-то падает.

Блин вот и думаю теперь лезть или нет

Пока сам не залезешь не узнаешь)))

Пока сам не залезешь не узнаешь)))

Купил датчик, поставил, бестолку, но пошатал машину без датчика валик этот на приводе вращается

спасибо, давно не работает надо будет заняться, только у меня такая беда пробовал как то откручивать датчик а он не выкручивается и крутится бесконечно, и что там слышал может в коробку упасть?

у меня сегодня упал и его не видно вообще((( ппц

Я так и не решился разбирать

короче привод спидометра провалился через корпус дифференциала( точно не уверен) и упал в картер сцепления под главную пару… ехать на такой коробке не решился, да бы металлическая часть не попала между шестернями и не поломала их… ремонт будет дорогой. хотя люди говорили, что при ремонте кпп обнаруживали 4 штуки внутри и ничего… от прошлого хозяина ведать))) но лучше не рисковать

карб. высокая панель. коробка без щупа 5-ти ступка. (масло: минералка лукойл залито около 4л. и присадка) при скорости 70 -140 км/ч очень громкие звуки доносятся с коробки(вроде треска, шуршания) при подъеме в гору еще громче. смазал тросик спидометра(литол-24, графитная смазка, масло с кпп(новое) и т.д.) расслабил тросик у самой кпп, и на панели, и звук немного потише стал. что не так? шестерня пластиковая на дефференциале, или что это может быть? еще на холостых обр. и на первой скорости пищит коробка с визгом. когда двиг горячий или при скорости свыше 30км/ч тихо работает.

Трос сними с коробки и вжарь по трассе от 70 до 140, если треска не будет, значит трос махнешь, если останется, значит в коробасе дела.

3 троса ставил не помогло

Ты сними его с коробки и вжарь. У меня когда тросовый был, у меня от нового такой шелест был. Я сразу его снял и моторное масло во внутрь через шприц залил, километров через 50 стало как надо.

тросик для высокой панели сразу смазал поставил новый хз может как изгиб не тот. ну попробую завтра совсем снять и проехать

Ты сними его с коробки и вжарь. У меня когда тросовый был, у меня от нового такой шелест был. Я сразу его снял и моторное масло во внутрь через шприц залил, километров через 50 стало как надо.

и шток этот я доставал. точно такой же как на видео 2108 на нем написано 11 зуб. зубья все целые коробка без щупа

Тут дохрена делов то может быть. Если на трос грешишь, то сними. Может ты масло в ней никогда не менял?

трос снял вынул эту шестерню(шток) и масло видно! можно даже пальцем потрогать масло в ней

спасибо очень полезная инфа тоже надо менять но все руки не доходили думал что придется коробку снимать, спасиб еще раз

Пробуйте, меняйте, 100р делов)

Дай пожалуйста ссылку на видео. Тут не открывает

у меня обламывался этот привод пополам, одна половина осталась в коробке, вытащить ее оттуда трудновато, т.к на конце имеется магнитик, хорошо в тот момент у меня коробка была снята . перевернув вытряхивал и пинцетом вытаскивал, менял трос . привод, спидометр пару км прокрутил и все больше не работает, до сих пор я его не отремонтировал может сам а шестерня в коробке износилась, кстати почему-то самое нормально трос подходит от классики, а ставил обычный на высокую панель оказывался коротковат.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
2. Поддержка оптимального функционирования регулятора холостого хода.
3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

https://youtube.com/watch?v=7drLW_Qlgj4

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки. Код ошибки

Код ошибки

Что означает

Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости

Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

• На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
• При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
• Увеличивается расход горючего;
• Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Диагностика датчика скорости и всей цепи

Проверка обрыва проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом. Для этого отсоединяем колодку с 3 проводами от датчика и визуально осмотрим ее. Колодка с тремя проводами – питание, сигнал и масса. Если все провода в порядке, приступаем к дальнейшему осмотру.

Проверка привода датчика

Далее проверяем привод датчика, который выходит из кпп. Поддомкратим любое переднее колесо автомобиля и начинаем его крутить, при этом смотрим на сам привод датчика. Он должен крутиться легко без заеданий и хруста. Пальцем можно потрогать равномерно от крутится или нет. Если с приводом все в порядке переходим к дальнейшей диагностике. Если нет, потребуется замена привода.

Проверка обрыва цепи питания

Теперь с помощью контрольки или мультиметра проверим подается ли питание на колодку датчика. Проверяем отверткой с индикатором. Один конец цепляем на +АКБ вторым в разъем №3, включаем зажигание, смотрим, лампочка должна гореть. Потом проверяем питание один конец на (-)АКБ второй в разъем №1, включаем зажигание, смотрим, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, подключаем один конец к питанию АКБ, второй к сигнальному на датчике №2, крутим колесо желательно быстро, лампочка должна моргать.

Если после всех диагностических процедур проблем не выявлено, обрыва цепи нет, привод датчика на коробке в норме, значит следует произвести замену датчика.
