Краткий обзор датчиков ваз 2110-12

Устройство ДТОЖ

Датчик температуры охлаждающей жидкости автомобиля ВАЗ-2112 располагается в головке блока двигателя, там, где находится термостат, если стоять лицом перед машиной.

ДТОЖ в разрезе:

Как видно на картинке, контроллер представляет собой цилиндрический корпус из латуни с резьбой. Находящийся внутри нижней части детали терморезистор, реагирует на нагрев тосола изменением сопротивления клеммной пары электрического разъёма. Другими словами, можно сказать, что при нагреве жидкости в рубашке блока двигателя, сопротивление в устройстве падает, а при охлаждении резистентность возрастает. Ток, меняя свои характеристики, «подаёт команды» на реле вентилятора радиатора, включая или выключая его.

Выявление и устранение неисправностей

Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.

Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.

В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.

Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом. Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.

Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.

Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.

Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло).  На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.

После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.

При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.

Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления. При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.

Диагностика датчика

Все автовладельцы должны знать, как проверить датчик температуры на ВАЗ-2110. С помощью проверки можно сэкономить на стоимости нового устройства, хотя цена его не совсем высока.

Протестировать элемент можно путем нагревания. Нужна подходящая емкость. Это может быть стакан или же чайник. В него наливают горячую воду. Вода должна быть нагрета примерно до 100 градусов – контролировать нагрев следует термометром. Далее рабочую часть устройства опускают в воду. Однако, опускать нужно именно ту часть температурного датчика, которая находится в моторе. Контакты не должны находиться в воде. Затем к контактам подсоединяют мультиметр и измеряют сопротивление.

Исправный датчик при температуре жидкости в 100 градусов имеет сопротивление в 177 Ом. При +50 градусах сопротивление составляет 973 Ом. Если значения не соответствуют норме, то неисправный элемент стоит заменить. Если же показатели в пределах этих норм, то все в полном порядке.

Замена

Проверка показала, что виной всему именно датчик. Потому вам не остается ничего другого, кроме как заменить его на новый. Для этого:

1. Сливается охлаждающая жидкость. Лучше слейте максимальное количество. Особенно, если ОЖ уже давно подлежит замене;
2. Отключите клеммы от аккумуляторной батареи;
3. Чтобы было удобнее работать, снимите со своего посадочного места воздушный фильтр;
4. Отключите зажигание и снимите разъем датчика;
5. Ключом на 19 миллиметров демонтируйте датчик. Вместе с ним обязательно снимается уплотнительное кольцо;
6. Берется новое кольцо уплотнения, монтируется на место старого новый, качественный датчик ОЖ, подходящий для модели ВАЗ 2110;
7. Весь процесс сборки выполняется в обратной последовательности.

Датчик температуры жидкости охлаждения для автомобиля ВАЗ 2110 играет далеко не последнюю роль. Владельцы этой модели прекрасно знают, что его выход из строя — ситуация не редкая. Радует при этом, что процедура замены не сложная, может быть проведена любым водителем, даже чей опыт вождения не превышает нескольких дней.

Что касается стоимости самостоятельного ремонта, то вам потребуется только приобрести новое уплотнительное кольцо и сам датчик, разумеется. Сегодня устройство хорошего качества для «десятки» стоит около 200 рублей. Инструменты только самые стандартные, потому ничего докупать и дополнительно тратить деньги не придется.

В автомастерской работу выполнит профессионал, однако стоимость ремонта будет соответствующей. Плюс многие СТО идут на хитрые ходы, пытаясь заставить автовладельца выполнить ряд дополнительных мероприятий. Иногда они действительно полезны, но порой являются просто попыткой стянуть с вас больше денег.

Решайте сами, стоит ли отдавать машину в сервис ради замены датчика ТОЖ, либо спокойно самому выполнить всю процедуру за часик, но сэкономить при этом приличную сумму денег.

 Загрузка …

Признаки вмешательства в работу спидометра

Итак, способы проверки смотанного пробега, основанные на выявленных признаках стороннего вмешательства:

Несоответствие показаний одометра и электронных блоков. Как это проверяется. С помощью диагностического сканера, считываются показания одометра со всех электронных блоков, где есть эти записи – самого спидометра, двигателя, АКПП, ABS, системы зажигания, блок управления светом и иные. Но об этом знают и сами «прокрутчики». Поэтому записи могут быть удалены со многих блоков. Однако есть места, где они защищены от удаления. Например, в системе управления светом. Одним словом, надо найти следы прежних показаний.
Разные показания на спидометре и на бирке ТО и в сервисной книжке. В них есть прямые и косвенные ссылки на пробег автомобиля. Например, замена масла производилась на 120 тыс. пробега, а на предъявленном вам спидометре, красуется число 50000. Догадаться об обмане несложно.
Состояние водительского кресла, ремней безопасности, обивки сиденья. Потертости после 200 тыс. пробега и 50 тыс. пробега, естественно, не одинаковые. Абсолютно новая обшивка, тоже должна насторожить.

Степень изношенности руля, подлокотников, коробки переключения скоростей, накладок педали. Все эти места подвержены протиранию, от частого их касания. Совершенно новые или слишком изношенные эти части должны вызвать у вас подозрения. Руль, к примеру, начинает изнашиваться ближе к 200 тыс. км пробега

Обратите внимание и на коврик под ногами водителя. Как правило, место под педалью протирается до дырки, при большом пробеге.
Информация о последней замене тормозных дисков

Их меняют не раньше 70 – 80 тыс. пробега. Сопоставьте ответ продавца с данными спидометра.

Рисунок протектора. Это признак очевидный, если предъявляемый пробег меньше 50000 км. Только после такого пробега рисунок на покрышках смазывается.

Изношенность ремня ГРМ. Срок службы ограничен 80 – 100 тыс. км. Сильный износ и мелкие повреждения говорят о близком конце этого срока. Совсем новый ремень при средних показаниях пробега, тоже выглядит подозрительно. Объяснения продавца о досрочной замене, должны быть подкреплены данными из истории ТО.

Мелкие сколы и помутнения фар. Это признаки большого пробега, в ходе которого, мелкие камешки повредили стекла фонарей и лакокрасочное покрытие. Но и новые фары, лобовое стекло и покрытие, при среднем пробеге, тоже напрягают сознание.

Люфт дверей. Со временем, в ходе эксплуатации, в дверном проеме образуется люфт. Чем больше пробег, тем сильнее деформация. Наличие люфта со стороны пассажирских дверей, может свидетельствовать об эксплуатации транспорта в качестве такси. А еще, о большом пробеге расскажет потрепанная и изношенная дверная обшивка.

Панель приборов. Этот признак характерен для авто с механическим спидометром. Для его изъятия, с целью подкрутки, оставались многочисленные следы на панели, как с внешней стороны, так и с внутренней. Обращайте внимание и на зазоры между цифрами – они должны быть одинаковыми, между всеми цифрами, которые, в свою очередь, должны стоять ровно, без перекосов.

Не забывайте, что все эти признаки, лишь косвенно указывают на смотанный пробег. Причины могут быть самыми разными. Например, сильный износ водительского кресла, может быть связан с большим весом водителя. Учитывайте это обстоятельство, при принятии решения.

Будьте внимательны при проверке автомобиля перед его покупкой, от этого зависит дальнейшие расходы на его содержание.

Основные возможности климат-контроля ВАЗ-2110

Назначение автомобильной климатической установки – управление в автоматическом режиме системой кондиционирования (системой вентиляции при отсутствии кондиционера) и отопителем внутри автомобиля. Рассмотрим работу климатической установки на примере блока управления «Бриз», который можно устанавливать на все модификации семейства ВАЗ-2110, независимо от системы впрыска и типа силового агрегата.

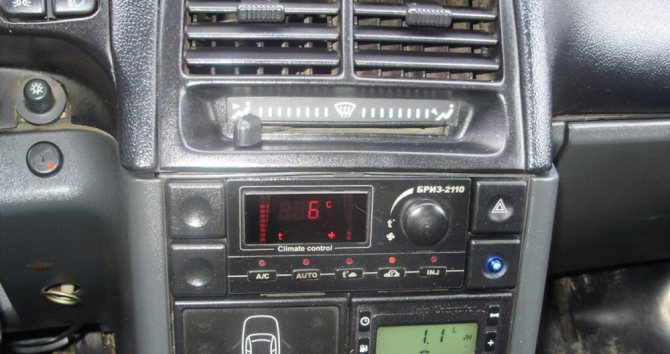

Блок управления (контроллер) климат контролем автомобиля ВАЗ-2110 «Бриз» умеет поддерживать заданную пользователем температуру в салоне, относясь к однозонным климатическим установкам. Управляет режимами работы штатного отопителя и кондиционера, руководствуясь показаниями температурного датчика, устанавливаемого возле плафона подсветки автомобиля. Для обеспечения объективности мониторинга температуры внутри салона датчик снабжён обдувным вентилятором. Блок обладает функцией интерпретации показаний, снимаемых с обоих температурных датчиков (салонного и внешнего), возможностью отображения (индикации) на дисплее кодов неисправности климат-контроля, ЭСУД, температуры силового агрегата и, напряжения бортовой электросети.

Режимы работы климатической установки десятки:

• автоматическое поддержание указанной в настройках температуры внутри салона;
• полуавтоматический режим функционирования климатической системы;
• переход в ручной режим управления внутренним микроклиматом;
• управление работой автокондиционера и печного вентилятора.

Блок управления «Бриз» способен отслеживать температуру воздуха вне и внутри салона, напряжение бортовой электросети и температуру силового агрегата, допускает считывание кодов ошибок, выдаваемых ЭСУД (работает не для всех двигателей). БУ «Бриз» монтируется на штатное место установки родного блока управления отопителем ВАЗ-2110, но работоспособность многих дополнительных функций климат-контроля (включая управление работой кондиционера, индикации на дисплее температурных показателей) может быть обеспечена только при наличии соответствующих подключений.

Распиновка разъёма климатического контроля ВАЗ-2110, касающаяся работы печки, стандартная, а для подключения дополнительных функций необходимо использовать 13-контактный разъём по следующему алгоритму:

• провод белого цвета, управляющий работой кондиционера, подключается одной стороной к контакту № 10, а другой – к обмотке реле кондиционера;
• провод синего цвета подключаем к контакту № 7 (другой вывод – к внешнему температурному датчику);
• провод коричневого цвета, отвечающий за диагностику неисправностей, идёт к контакту № 12 и к диагностической колодке ВАЗ-2110 (K-LINE).

Процесс замены

Замена датчика температуры охлаждающей жидкости ваз 2110

Для проверки и замены прибора температуры потребуются следующие инструменты и материалы:

• Накидной ключ на «19»;
• Герметик;
• Охлаждающая жидкость;
• Медная шайба.

Когда нужна замена

При высоком сопротивлении датчика на холодном двигателе и не прохождении электрического тока через указатель, его стрелка располагается на низком значении. В тех случаях, когда температурным указателем температура двигателя не указывается, то, прежде всего, нужно проверить электрические цепи датчика.Следует также проверять подачу тока в электроцепь. При беспорядочном дергании стрелки указателя возможна неточная подача напряжения или прием не стабилизированного напряжения.
При этом требуется замена стабилизатора.Если все же имеются подозрения о неисправности температурного указателя, то перед выполнением замены следует проверить его работоспособность:

• в том случае, если стрелка указывает низкую температуру мотора, то нужно отсоединить электрический разъем от температурного датчика и соединить его с массой;
• если при включенном зажигании стрелка отклоняется то, датчик температуры ВАЗ неисправен, и его нужно менять;
• при не перемещении стрелки необходимо снять комбинацию приборов и проверить электрическую цепь между указателем и датчиком и подачу напряжения (исправность электрической цепи означает, что неисправен температурный указатель и его необходимо заменить).

Поломка данного прибора иногда заметна визуально – это утечка жидкости, сильная коррозия зажимов или трещины на нем.

Замена непосредственно

Снятие и установка прибора

Замена ДТОЖ производится в следующем порядке:

• Сначала выключается зажигание и от клеммы аккумуляторной батареи отсоединяется провод;
• Сливается из радиатора охлаждающая жидкость;

• Чтобы было удобно работать, можно снять воздушный фильтр;
• Колодка с проводами отсоединяется от температурного датчика с отжиманием пластмассового зажима;
• ДТОЖ выворачивается из патрубка системы охлаждения при помощи ключа на «19» (при этом датчик вынимается вместе с медной уплотнительной шайбой).

При необходимости замены новый датчик устанавливается в обратном снятию порядке.

• Перед тем, как ввинчивать температурный датчик, на его резьбу наносится тонкий слой герметика;
• Затем датчик ввинчивается на место и к нему подсоединяется электрический разъем;
• В систему охлаждения заливается или добавляется охлаждающая жидкость;
• После этого запускается двигатель и проверяется работа датчика температурного указателя.

В заключение система охлаждения проверяется на наличие утечек. Если возникает необходимость, то датчик заворачивается сильнее в корпус термостата.
Также необходимо проверять систему охлаждения на наличие в ней воздуха, который, попадая в термостат, может вызывать перегрев двигателя, изменяя при этом показания температурного датчика.

Рекомендуется перед проведением работ посмотреть вот это видео.

Основные неисправности климат-контроля ВАЗ-2110

Поскольку полноценная климатическая установка содержит множество дополнительных узлов и деталей, неудивительно, что надёжность такой сложной системы по умолчанию должна быть не больше, чем собственно у отопителя или кондиционера. Другими словами, к проблемам функционирования системы отопления и кондиционирования добавляются те неисправности, которые характерны для работы собственно контроллера климатической системы. Схема климат-контроля ВАЗ-2110 предусматривает наличие электронного БУ и привода заслонки, регулирующей смешивание тёплого и холодного воздушных потоков для обеспечения оптимальной температуры воздушного потока, поступающего в воздуховоды.

Если климатическая установка не обеспечивает выхода на требуемый температурный режим, необходимо заняться поисками неисправности. Первое, что нужно сделать – проверить работоспособность датчика температуры. Делается это посредством замера сопротивления датчика, которое должно удовлетворять следующим условиям:

• при температуре 16º С быть равным 2950 Ом;
• при температуре 22º С быть равным 2800 Ом;
• при температуре 30º С быть равным 2600 Ом.

Если значения на мультиметре отличаются более чем на 25 Ом – датчик неисправен и подлежит замене.

О неисправности датчика положения приводного вала микроредуктора (управляющего работой заслонки климатической установки) также можно судить по соответствию сопротивления нормативным показателям. Проверка осуществляется следующим образом: при подключённом к системе температурном датчике рукояткой установить минимальное значение температуры, отсоединить от разъёма Х1 управляющий контроллер, запустить силовой агрегат и измерить мультиметром сопротивление между входными контактами датчика положения приводного вала моторедуктора. Мультиметр должен показать 0.85 – 1.25 КОм.

Такую же проверку следует осуществить и в положении максимальной температуры – в этом случае для первой группы контроллеров сопротивление должно лежать в пределах 3.30 – 5.00 КОм. Если сопротивление нулевое или одинаковое на обоих режимах – проблема в неисправном микромоторедукторе, который неремонтопригоден. Впрочем, причина может заключаться и в некорректной работе самого контроллера – в этом случае на привод редуктора питающее напряжение подаваться не будет.

Проблема с недостаточным обогревом в холодное время года может быть связана с заклинившей заслонкой отопителя. Чтобы убедиться в этом, необходимо запустить силовой агрегат, установить обороты вращения печного вентилятора на максимум. После этого регулятор температуры необходимо последовательно установить в режим MIN, а затем MAX.

Между» блоком управления и микромоторчиком существует обратная связь благодаря наличию встроенного в редуктор датчика положения печной заслонки. Блок управления интерпретирует информацию, поступающего от этого датчика, и если заслонка печки достигла требуемого положения, отключает мотор.

Блок управления климат-контролем на ВАЗ-2110 имеет регулировочный винт, который позволяет в ручном режиме настроить более точное регулирование температуры. Чтобы осуществить подобную регулировку, необходимо закрыть все двери и поднять стёкла окон, разместить внешний контрольный термометр неподалёку от температурного датчика, повернуть рукоятку управления печным вентилятором в положение «А» и установить температуру воздуха, превышающую показатель температуры, измеренный термометром. Через примерно 15 минут показания на дисплее и термометре должны сравняться. Если нет – необходимо извлечь контроллер, чтобы получить доступ к регулировочному винту, и повернуть его по часовой стрелке (когда нужно увеличить температуру) или против – если показатель дисплея выше значения, измеренного термометром. Процедуру повторяют до тех пор, пока рассогласование не станет нулевым.

Для чего нужен отопитель на ВАЗ 2110, понятно без лишних слов. Попробуйте поездить без него не то что при тридцатиградусном морозе, а даже тогда, когда температура близка к нулю. Окна запотевают, покрываются корочкой льда, а чтобы видеть дорогу, нужно делать проталину в лобовом стекле, плюс поддерживать ее в «рабочем» состоянии.

Понятное дело, если у печки случилась поломка во время поездки, тогда, хочешь — не хочешь, придется как-то добираться или до ближайшего СТО, или домой, где станет возможной замена печки на новую или тюнинг старой.

Детали отопителя ВАЗ 2110

Зачем нужны всяческие датчики?

Датчик температуры охлаждающей жидкости ВАЗ 2110 – не единственный автомобильный датчик. Существует огромное количество всяческих приборов, с помощью которых производится процесс управления двигателем.

Все датчики осуществляют функцию приёма информации о состоянии объекта управления. Затем эта информация передаётся на контроллер. Тот, в свою очередь, планирует или корректирует работу всех систем в машине.

К примеру, датчик температуры воздуха в салоне нужен для контроля климата внутри автомобиля. Когда холодно – по его сигналу включается печка, а когда жарко – кондиционер. Таким образом, кроме обеспечения комфортного пребывания, предотвращается также обмерзание стёкол.

Датчик скорости необходим для управления автомобилем на холостом ходу. Датчик положения дроссельной заслонки – для правильного расчёта топливно-воздушной смеси. А благодаря датчику уровня топлива, водитель всегда знает, сколько бензина у него в баке осталось, и может не переживать о том, что не доедет до заправки.

Стоимость таких устройств самая разная – от 150 рублей и до нескольких тысяч. Один из самых дорогих – датчик массового расхода воздуха. Цена некоторых его моделей достигает 7000 рублей.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2110, ВАЗ 2111, ВАЗ 21112

Добро пожаловать! Датчик температуры охлаждающей жидкости — он работает следующим образом, его кончик находиться в охлаждающей жидкости так как он ввёрнут во внутрь термостата и ещё во внутрь головки цилиндров (Температурных датчика всего два, по мере прочтения статьи вы всё поймёте), когда жидкость нагревается у него (У датчика) падает сопротивление (Чем сильнее нагрет датчик, тем ниже у него сопротивление) и тем самым указатель температуры жидкости даёт показания вам о том что мол температура растёт, в случае если же датчик холодный (Жидкость в двигателе холодная) то сопротивление у него больше и тем самым стрелка температуры лежит и не поднимается, по мере нагревания температуры и сам датчик нагревается и дает показания в связи с которыми стрелка поднимается, вот поэтому когда находиться воздух в системе охлаждения, показания в основном бывают неверными (Потому что воздух датчик не нагревает и температура двигателя может быть большая, а стрелка будет в этот момент показывать только ещё норму), если вы решите узнать есть ли у вас в воздух в системе охлаждения и как его оттуда выгнать (Воздуха категорически быть не должно), то в таком случае ознакомьтесь со статьёй под названием: «Как удалить воздушную пробку на автомобилях ВАЗ »!

Примечание! Для замены датчика вам нужно будет слить жидкость из радиатора, а иначе когда вы его выкрутите (Он же в охлаждающей жидкости находиться) то вся жидкость вытечет наружу, но есть один способ благодаря которому можно заменить этот датчик не сливая при этом жидкость, но для осуществления этого способа нужен будет второй датчик (Мы вас с этим способом по мере прочтения статьи ещё ознакомим), так вот для замены датчика запаситесь: Набором ключей в который будет входить гаечный ключ где то «на 19», а так же (На ваше усмотрение) можете запастись хорошим герметиком потому что бывает после установке нового датчика и при заливки жидкости, из того места где установлен датчик начинает вытекать по не многу жидкость и в связи с этим его приходиться опять снимать или же как то по другому устранять данную течь!

Где находится датчик температуры охлаждающей жидкости? В разных автомобилях он по разному размещён, вот к примеру если классику взять, то на ней он вообще в головку блока цилиндров ввёрнут а на автомобилях десятого семейства он в термостате находиться (Указан красной стрелкой) и тоже в головки блока (Об этом чуть позже), но термостат не так то легко увидеть, на фото ниже некоторые детали уже сняты, а именно корпус воздушного фильтра чтобы можно было хорошенько просмотреть местонахождение самого термостата и датчика (Указан синей стрелкой) температуры жидкости который в него ввёрнут.

Примечание! Мы ранее это не указали но датчиков которые отвечают за температуру два, заменяются они практически аналогично и проверяются тоже, ниже вы можете видеть фото обоих датчиков тот который указан красной стрелкой идёт на контроллер, то есть благодаря нему настраивается смесь, включается вентилятор да и вообще при выходе его из строя с автомобилем начнутся проблемы (Что за проблемы читайте чуть ниже в рубрике: «Когда нужно менять датчик »), а второй датчик он лишь на указатель идёт и показывает температуру жидкости которая находиться в вашем автомобиле, больше он ни за что не отвечает, он синей стрелкой указан!

Когда нужно менять датчик температуры охлаждающей жидкости? Данный датчик выполняет две роли, во-первых показания температуры жидкости даёт, а во-вторых он ещё включает вентилятор когда автомобиль нагревается сильно, поэтому если вентилятор у вас перестал включаться, указатель температуры лежит и не поднимается, то рекомендуем вам снять и проверить датчик (О том как его проверить мы уже описали, по мере прочтения статьи вы с этим столкнётесь), кроме того благодаря контроллеру происходит считывание показания температуры и чтобы к примеру машина быстрее завелась в мороз топливо воздушную смесь нужно за богатить чтобы устойчиво машина прогревалась, но а если датчик вышел из строя то смесь у вас будет постоянно богатая, что при холодном, что при горячем двигателе, потому что контроллер попросту понимать этого не будет и будет считать что двигатель холодный, а богатая смесь приводит к следующему, повышается расход бензина ну и выбросы в атмосферу станут гораздо ядовитыми так как топливо замешивается больше чем это надо и ещё обороты у вас повысятся так как контроллер будет постоянно думать то что двигатель холодный.

Проверка настроек

Перед заменой необходимо проверить настройки в системе обогрева и вентиляции салона. В 20 % случаев некорректные заданные параметры причина того, что летом в авто плохо работает кондиционер, а зимой печка.

Для этого необходимо закрыть двери и окна в авто и задать определенный температурный режим в салоне, например 25 градусов. Возле датчика установить градусник. Через 15 минут проверить показатель термометра. Если разница более, чем в 1 градус проводят настройку датчика через винт регулировки на приборе. Прокручивание по часовой увеличит диапазон, против часовой стрелки снизит максимальный порог температуры.

Датчик температуры и его разновидности на ВАЗ 2110

Именно для того, чтобы системы вашего авто работали исправно, на современных двигателях ВАЗ типа инжектор существует умная система электронного управления, считывающая информацию от разного рода систем и предупреждающая вас о возможных неисправностях. Когда говорят о проблеме датчика температуры, скорее всего, имеется в виду датчик температуры охлаждающей жидкости (ДТОЖ).

Датчик температуры охлаждающей жидкости ВАЗ 2110

Ошибки, связанные с неправильной работой измерителей температуры, также могут быть вызваны датчиком, определяющим массовый расход воздуха (ДМРВ). Таким образом, температурные регуляторы в автомобилях ВАЗ 2110 бывают двух видов, если не говорить про устанавливаемый в салоне для комфортного климат-контроля. Но от него куда в меньшей мере зависит надежная работа вашего железного коня, потому в рамках данной статьи он не рассматривается.

Принцип работы температурного датчика на ВАЗ 2110-2112

Не смотря на то, что вышедший из строя температурный регулятор не является элементом, подлежащим ремонту, для пытливого ума современного автомобилиста будет не лишним понимать принцип его действия. Как и в любой другой системе, понимание основных принципов ее работы является залогом надежного обслуживания и ремонта.

Расположение датчика температуры ВАЗ

Если говорить про датчик ВАЗ 2110 температуры, контролирующий степень нагрева охлаждающей жидкости, то его конструкция предельно проста. Принципиально он является термозависимым полупроводниковым элементом резистивного сопротивления. Чем сильнее на него оказывается температурное воздействие — тем меньше его омическое сопротивление.

Данный датчик имеет два контакта. Уровень тока в цепи считывается АЦП контроллера, преобразующего его в цифровое значение. Таким образом, имея бортовой компьютер, автомобилист также может считывать в режиме реального времени динамически изменяющуюся рабочую температуру ДВС на ВАЗ 2110.

Куда интереснее работает регулятор массового расхода воздуха, имеющий в своем комплекте два контролирующих температуру элемента и резистивный элемент нагрева. От разности температур, выдаваемых соответственно первым и вторым датчиком при работе, определяется скорость потока проходящего через фильтр к двигателю воздуха.

Особенности датчика массового расхода воздуха (ДМРВ)

Первый из измерителей охлаждается поступающим потоком воздуха, а второй нет. На этом и построен принцип работы ДМРВ. Это означает, что если оба датчика показывают одинаковую температуру — расхода воздуха нет. А чем больше разница — тем интенсивнее проходящий через контролирующее устройство поток воздуха и, соответственно, больше его объем в единицу времени.

Проверка работы и замена датчика

Проверка датчика на исправность при диагностике проблем с автомобилем сводится к измерению его напряжения, когда он находится в состоянии покоя. Замеры проводятся при еще не запущенном двигателе. Можно измерять показания с помощью обычного мультиметра. Нужно как можно аккуратнее проколоть провода возле разъемов тестируемого датчика и зафиксировать напряжение между 3 и 5 контактами.

Для исправного датчика показания будут 0,996 В, а если он неисправен или его показания неверны, то значение напряжения будет больше 1,7 В. При таких показаниях лучше как можно скорее заменить ДМРВ. Чтобы произвести его замену на автомобиле ВАЗ 2110, не нужно специальных знаний или навыков.

Порядок замены представляет собой набор простых действий, с которыми легко справятся даже начинающие автолюбители. Нужно снять отрицательный провод от аккумулятора, затем слить жидкость из радиатора. Далее можно перейти к демонтажу воздушного фильтра.

Его необходимо снять для более комфортного проведения работ по замене датчика. Затем нужно отжать пластмассовый зажим, который удерживает колодку проводов от датчика. Теперь осталось лишь демонтировать сам датчик, а затем на его место установить новый и все действия провести в обратном порядке.

Датчик охлаждающей жидкости и массового расхода воздуха желательно приобретать тех моделей, которые рекомендуются изготовителем для ВАЗ 2110. Цена на них невысокая, а от качества этих устройств зависит многое. Нужно внимательно следить за исправностью датчиков и правдивостью их показаний. Тогда можно будет избежать перегрева мотора и иных проблем с «десяткой».
