Датчик температуры охлаждающей жидкости автомобиля ваз 2112

Указатель температуры ОЖ

Для охлаждения двигателя используется антифриз или охлаждающая жидкость. Чтобы обеспечить правильную работу силового агрегата, для охлаждающей жидкости также предусматривается свой контроллер. По своему функционалу данный регулятор отдаленно напоминает подсос, которым оборудуются 8- и 16-клапанные карбюраторные моторы «десяток» и других транспортных средств. Сам по себе датчик предназначен для мониторинга температуры расходного материала.

Установка нового датчика антифризаПо сути, это устройство также обеспечивает регулировку горючего. Если силовой агрегат работает на холодную и еще не прогрелся, он будет получать больше бензина для нормального функционирования. Показания о температуре охлаждающей жидкости выводятся на контрольный щиток в салоне машины. В соответствии с этими показателями водитель всегда сможет узнать о перегреве агрегата по тому, как стрелка датчика на приборной панели начнет перемещаться в красную зону.

Датчик температуры антифриза периодически выходит из строя, для него характерны следующие неисправности:

1. Нарушение электрического контакта внутри контроллера, что приводит к его неработоспособности.
2. Устройство установлено таким образом, что оно может подвергаться воздействию движущихся элементов, в частности, троса педали акселератора. Правильнее даже сказать, что трос воздействует не на сам датчик, а на его провода, которые по факту могут терять изоляцию в результате долгой эксплуатации.
3. Зачастую регулятор ломается, если вентилирующее устройство начинает функционировать на не прогретом двигателе.
4. Если мотор перегрелся, то могут возникнуть трудности при его запуске.
5. Если контроллер температуры расходного материала выходит из строя, это может привести к увеличению расхода бензина. Если вы столкнулись с одной из таких проблем, то для обеспечения нормальной работы двигателя автомобиля необходимо произвести замену контроллера. Подробная инструкция по замене представлена на видео ниже (автор — РЕМОНТ ВАЗ 2110, 2111, 2112).

Датчик температуры ОЖ

Демонтаж регулятора вентилятора на ВАЗ 2110 На ВАЗ 2110 датчики могут использоваться для разных целей, но большинство из них монтируется в моторном отсеке. На 8- или 16-клапанном двигателе датчик вентилятора представляет собой устройство, предназначенное для активации вентилятора. Речь идет непосредственно о вентиляторе, предназначенном для охлаждения горячего двигателя.

Контроллер включается автоматически при достижении силовым агрегатом определенной температуры. Но также он может включаться и при выключенном двигателе. Многих владельцев «десяток» поначалу этот факт может настораживать, однако в этом нет ничего страшного, так что переживать не стоит.

Необходимо выделить достоинства данного контроллера:

Как показала практика, датчик вентилятора является одним из самых надежных устройств транспортного средства, так как в основе его конструкции лежит твердый наполнитель. Когда температура окружающей среды увеличивается, этот наполнитель начинает расширяться.
В конструкции этого устройства также лежит специальный подпружиненный рычаг

Благодаря этому компоненту при работе регулятора не возникают дефекты.
Устройство не позволяет появляться искрам, что особенно важно для обеспечения безопасности автомобиля.
По факту регулятор этого типа сам по себе является надежным. Если вы покупаете качественное устройство, то в будущем заметите, что оно будет функционировать достаточно долго, о необходимости его замены можно будет забыть на ближайшие несколько лет.

Инструкция по замене

Для замены регулятора в домашних условиях вам не понадобится специфический инструмент или навыки, здесь все довольно просто. Замену следует производить на остывшую машину, чтобы не получить ожог!

Замена датчика температуры охлаждающей жидкости своими руками производится следующим образом:

1. Сначала обесточивается электросеть автомобиля, для этого просто снимите клемму с АКБ, открутив гаечным ключом гайку ее крепления.
2. Из радиаторного устройства необходимо слить в заранее приготовленную емкость часть расходного материала. Емкость должна быть чистой, поскольку этот антифриз будет опять залит в систему.
3. Чтобы без проблем заменить контроллер, произведите демонтаж корпуса воздушного фильтра. Его можно и не снимать, просто таким образом заменить его будет проще.
4. Выполнив эти действия, можно демонтировать колодку с проводкой от питания контроллера. Проследите за тем, чтобы на контактах не было коррозии, если ржавчина имеется, ее необходимо удалить железной щеткой.
5. Затем выкрутите регулятор из места монтажа, для этого используется ключ на 19. Установите новый датчик, перед монтажом удостоверьтесь в том, что на его резьбе имеется металлическое кольцо. Для того, чтобы надежно зафиксировать регулятор, его можно посадить на герметик. Дальнейшие действия по сборке осуществляются в обратной последовательности.

1. Отключите провода питания.

2. Гаечным ключом выкрутите датчик.

3. Установите новый регулятор.

Замена датчика нагрева охлаждающей жидкости на ВАЗ 2110-2112 и проверка старого

Процедура по замене ДТОЖ предельно проста и не требует посещения СТО. Куда проще и надежнее выполнить работы самому. Напоминаем, что перед покупкой вы можете проверить состояние старого измерителя, просто погрузив его в доведенную до кипения воду либо, что еще лучше, охлаждающую жидкость.

Контролируя температуру остывающей воды, просто сравните значения сопротивления датчика с табличными:

• при нормальной температуре окружающей среды, снятый с автомобиля измеритель должен показывать значения сопротивления в 3,5 кОм (при 20 град. Цельсия);
• погруженный в кипящую воду, датчик температуры ВАЗ 2112 будет выдавать значение сопротивления в 177 ОМ;
• на контрольной отметке в 80 град. по Цельсию сопротивление регулятора должно быть равно 332 Ома;
• остыв до температуры в 40 град, датчик покажет значение сопротивления в 1,5 кОм.

Алгоритм замены ДТОЖ следующий:

1. Отключаем отрицательную клемму АКБ и сливаем охлаждающую жидкость из системы посредством дренажной пробки на радиаторе.
2. Датчик находится на впускном патрубке радиатора ВАЗ 2110. Для его удобного демонтажа понадобится снять фильтр.
3. Отключаете штекерный электрический разъем и откручиваете регулятор из системы.

Новый датчик покупаем согласно заводской номенклатуры. Каталожный номер изделия 2112-3851010. Также его можно найти по его артикулу: 423.3828, 23.3828 либо 405213. Все вышеупомянутые регуляторы являются аналогичными и взаимозаменяемыми. Стоит новый измеритель порядка 250 рублей.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Датчики, подключаемые к ЭБУ

Перечислим все элементы по одному:

• 15 – ДТОЖ. Резистор, вкручиваемый в корпус термостата. Определяется температура тосола;
• 17 – ДПРВ, он же ДФ (датчик фаз). Принцип работы – эффект Холла. Контролируется положение распредвала. О его проверке здесь.;
• 20 – ДПДЗ. Резистор, закреплённый на дроссельном узле 19. Измеряется угол отклонения дроссельной заслонки;
• 21 – ДМРВ. Датчик, соединённый с корпусом фильтра. Контролирует расход воздуха, основные признаки его неисправности рассмотрены здесь;
• 22 – РХХ. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода. О его проверке и даигностике здесь. О замене РХХ здесь.;
• 24 – лямбда-зонд или датчик кислорода (см. выше);
• 25 – датчик скорости. Закреплён в прорези КПП. Принцип работы – эффект Холла;
• 26 – ДПКВ. Электромагнитный датчик. Контролируется положение коленвала;
• 27 – ДД (датчик детонации). Пьезоэлемент, закреплённый на внешней стенке блока цилиндров.

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Каждый элемент легко будет найти под капотом

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Подкапотное пространство и мотор 21124

Важно понять, где находятся следующие элементы:

1. ДПКВ;
2. Лямбда-зонд;
3. Датчик скорости;
4. РХХ;
5. ДПДЗ;
6. ДМРВ;
7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.

Датчик температуры ваз 2112

Если не включается вентилятор радиатора, тогда одной из причин этого недуга может быть датчик температуры охлаждающей жидкости (ДТОЖ). Не спешите сразу его менять, сначала попробуйте проверить ДТОЖ, тем более сделать это самостоятельно достаточно просто.

ДТОЖ находится на выпускном патрубке системы охлаждения в потоке охлаждающей жидкости (ОЖ) двигателя. Внутри датчика находящийся Термистор с «отрицательным температурным коэффициентом» — при нагреве его сопротивление уменьшается, а низкая температура дает высокое сопротивление.

Охлаждающей жидкости

1) В начале посмотрите какие детали вам мешают подлезть к данному датчику, вот к примеру корпус воздухофильтра мешает, подумайте снимать его или нет, о том как снять читайте в статье: «Замена корпуса воздухофильтра на ВАЗ».

2) Идём дальше, помните мы вам говорили что жидкость нужно будет сливать из системы охлаждения, так вот воспользуйтесь статьёй под названием: «Замена охлаждающей жидкости на автомобиле», там объясняется как слить эту жидкость, но можно и без сливая датчик заменить, просто двигатель немного в жидкости испачкаете, в общём делайте всё на своё усмотрение оба способа помогут вам нормально заменить какой либо из двух датчиков на автомобиле.

3) Так вот после того как вы слили жидкость, выберите датчик который будете менять и ещё клемму минус с АКБ не забудьте скинуть (О том как скинуть клемму, читайте «вот в этой статье»), после выбора отсоедините все то что подсоединено к тому датчику который вы собираетесь менять (см. фото ниже), когда отсоедините за грани нужный датчик (Так же фото ниже посмотрите, на них грани отчетливо видны) выкрутите и снимите его с автомобиля, заменив на новый, если же вы жидкость охлаждающую из системы не сливали, то примечание ниже прочтите внимательно.

Примечание! Если же вы решили не снимать жидкость и прямо так датчик заменить, то первым делом возьмите в руки второй датчик и по не многу выворачивайте старый, когда его можно уже будет крутить рукой уберите гаечный ключ в сторонку и рукой датчик начните выкручивать, делайте медленно и при выкручивании датчик прижимайте к отверстию вить если вы его назад будете тянуть то не поймёте во-первых когда он выкрутиться да и во-вторых жидкость начнёт по не многу выливаться через грани датчика, поэтому выкручивайте и прижимайте хорошенько его, как только поняли что всё датчик выкручен, быстро вынимайте его и на его место новый датчик вставляйте, жидкости выльется совсем немного если вы не замешкаетесь и сделаете всё правильно, ну и в завершение закрутите новый датчик до упора и проверяйте его работоспособность, заведя для этого двигатель и наглядно посмотрев пропали ли все симптомы неисправности или же нет!

Вот насчет установки, всё делается в обратном порядке снятию но только не забудьте герметик (Это на ваше усмотрение) нанести на грани датчика как показано на фото ниже (На нижнем фото показан совсем другой датчик, просто это для наглядности), но если вы уже завернули датчик и у вас ничего не течёт то значит герметичность и без того хорошая и смысла смазывать грани нет.

Проверка датчика температуры охлаждающей жидкости:

Проверяются датчики как мы уже сказали идентично, просто у них показания немного разные будут, для проверки ёмкость какую либо подыщите (Стакан удобно кстати или прямо чайник можно использовать) и её нагрейте до определённой температуры (Температура до которой можно нагревать ёмкость, показана на показаниях ниже, к примеру прогрейте её до 100 градусов и термометром это проверьте, опустите датчик в нагретую воду но только именно ту часть которая в отверстия в двигателе у вас завернута была, контактами датчик опускать в воду не нужно) и после этого подсоедините к датчику провода и проверьте его при помощи омметра на сопротивление.

Как проверить д.т. салона

Проверить датчик температуры салона ВАЗ 2112. Датчик температуры исправен, если заслонка движется на открытие или закрытие, в зависимости от выставленного значения – max (красная точка) или min (точка синего цветва), соответственно. Сняв передние дефлекторы, вы сможете пронаблюдать движение заслонки.

Проверьте соответствие сопротивления датчика и температуры в салоне. Оно должно быть следующим: при 22 градусах по Цельсию сопротивление датчика составляет 20 Ом, при 16 градусах – 25 Ом.

Датчик скорости

8- и 16-клапанные «десятки» также оснащаются датчиком скорости. Благодаря этому устройству электронная система управления мотором получает информацию о том, с какой скоростью движется транспортное средство. Сам датчик устанавливается на коробке передач машины. Как показала практика, на автомобилях ВАЗ 2110 этот контроллер характеризуется довольно высокой надежностью и долгим ресурсом эксплуатации.

Но отечественные разработчики не могли все сделать идеально, поэтому для данного девайса характерны несколько неисправностей:

1. Если компонент выходит из строя или работает некорректно, то при движении на холостых оборотах силовой агрегат может самостоятельно отключаться.
2. Вышедший из строя регулятор может частично повлиять на скоростные характеристики транспортного средства. Разумеется, если девайс полностью ломается, водитель не сможет узнать, с какой скоростью он движется.

Два контроллера скорости.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

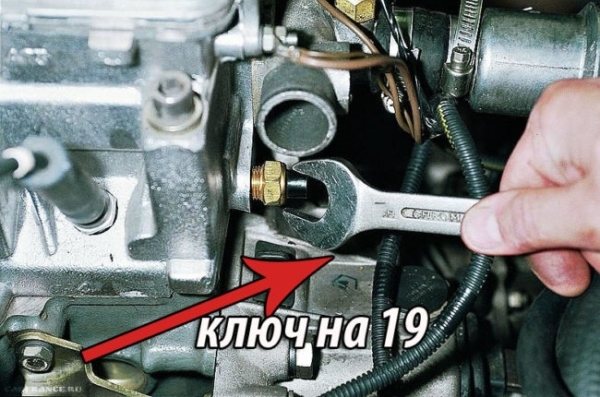

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Признаки и причины неисправности

Выше уже указывались симптомы, свидетельствующие о необходимости проверки датчика скорости. Главные признаки неисправности — отсутствие показаний на спидометре, повышение «прожорливости» мотора, сбои в работе двигателя на ХХ, ухудшение динамики и т. д.

О поломке датчика может свидетельствовать остановка мотора при движении, выход из строя электроусилителя рулевого колеса или повышение чувствительности ДУТ (к примеру, для Лада Калина).

Распространенные причины выхода датчика из строя:

• нарушение целостности контактов;
• окисление в местах соединений;
• обрыв цепи;
• расплавление изоляции;
• износ тросика спидометра и т. Д;
• сильная вибрация устройства;
• попадание грязи;
• перепады температуры;
• Другие причины.

Если игнорировать проблемы, возникают сбои в работе мотора, повышается износ его элементов.

Как правило, причиной проблем являются загрязненные контакты, которые стоит почистить и обработать «Литолом».

При обрыве в электрической цепи повреждение нужно искать возле разъема подключения. В этом месте провода наиболее подвержены перегибу и поломке. Иногда изоляция повреждается в месте монтажа коллектора выпуска.

При действии высоких температур изоляция может повредиться, что приводит к замыканию проводов.

При длительной эксплуатации изнашивается тросик спидометра, на котором со временем появляются трещины и разрывы, что приводит к выходу из строя контроллера.

Не менее распространенная причина поломки датчика скорости — разрыв цепи, поэтому до замены устройства нужно убедиться в его исправности.

Для начала стоит отбросить питание и изучить контакты с позиции загрязнения. После зачистки поверхность обрабатывается смазкой Литол.

В процессе проверки замерьте сопротивление в заземляющей цепи, оно должно равняться одному Ому.

При анализе неисправности нужно учесть следующее:

1. Если контроллер исправен и шестеренка целая, возможно, на устройство не поступает питание или в сети имеется КЗ.
2. В показаниях на приборной панели участвует ЭБУ и ABS, поэтому нужно проверить целостность провода, идущего от спидометра до блока. Бывает, что и сама приборная панель выходит из строя.
3. На машинах с тросиковым приводом причина неисправности часто скрыта в старом масле на шестерни или изношенном квадрате на конце тросика.

Перед заменой датчика, убедитесь, в чем причина неисправности. Алгоритм действий такой:

• достать трос из коробки, прокрутить его и посмотреть на реакцию спидометра;
• проверить электрическую часть указателя скорости;
• если напряжение не поступает, нужно убедиться в целостности предохранителей;
• вынуть датчик скорости, установить тросик в КПИ и проехать небольшое расстояние (при отсутствии данных на спидометре можно говорить о поломке ДС).

Выяснение причины неисправности требует комплексного подхода, как и проверка датчика (о ней пойдет речь ниже).

Также читайте про признаки неисправности датчика массового расхода воздуха.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH. Перечислим артикулы остальных датчиков:

• ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
• ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
• ДПДЗ: 2112-1148200;
• РХХ: 2112-1148300-02;
• ДПКВ: 2112-3847010, -01, -03, -04;
• ДТОЖ: 2112-3851010, -01, -02, -05;
• Датчик скорости: 2110-3843010-13, -18;
• ДПРВ: 2112-3706040, -02, -03;
• ДД: 2112-3855020, -01, -02, -03;
• Датчик давления масла: 2106-3829010, -01, -02;
• Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
• Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове. В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет. Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Устройство отопительной системы ВАЗ 2110-12

На ВАЗ 2110-12 устанавливаются обновленные климатические системы с автоматической или ручной регулировкой температуры воздуха в салоне. В них используются три основных компонента:

1. Датчик температуры.
2. Контроллер или электронный блок управления, работающий только в автоматическом режиме.
3. Микромотор-редуктор, являющийся исполняющим устройством, на которое подаются команды контроллера, в результате чего перемещается заслонка отопителя, формирующая воздушный поток.
4. Соединительные провода и разъемы.

Когда не регулируется температура печки ВАЗ 2110, в большинстве случаев проблемы возникают именно в системе управления отопителем. Датчик расположен в потолке автомобильного салона, он подает сигнал на контроллер, находящийся в салоне справа от водителя, а микромотор-редуктор – в моторном отсеке на корпусе отопителя под накладкой лобового стекла из пластмассы. Он получает команду от управляющего блока, и работает в заданном режиме.

Замена ДТОЖ своими руками

Замену датчика температуры стоит произвести самому хозяину авто, чем специально ездить за этим на СТО. Это довольно простая операция, не зависящая от того, сколькими клапанными двигателями (8 или 16) оснащены автомобили. Перед началом работы нужно надеть перчатки, подготовить рожковый ключ или накидную головку на 19 мм.

Поступают следующим образом:

С аккумулятора снимают минусовую клемму.
Поверхность контроллера очищают от пыли и грязи ветошью.
В пластиковой головке электрического разъёма снимают клеммы.
Осторожно поворачивая ключ, вывинчивают датчик температуры ВАЗ-2112.
Чтобы не возникало затруднений при установке новой детали, на резьбу наносят пару капель графитовой смазки и проверяют целостность прокладки.
В некоторых случаях резьбу покрывают герметиком.
ДТОЖ ввинчивают без чрезмерных усилий.
Подсоединяют ранее снятые клеммы.

Самый лучший вариант, как проверить работоспособность ДТОЖ — при поднятом капоте заводят двигатель и ждут, когда сработает вентилятор, охлаждая радиатор. Если стрелка индикатора датчика температуры авто ВАЗ-2112 не заходит в красную зону, можно смело отправляться в поездку.

Где расположен

Владельцы автомобилей данной модели хорошо знакомы с различными проблемами, связанными с данным устройством. Нередко прибор требует замены. Новички не всегда знают, где находится датчик температуры на ВАЗ-2110. В автомобилях этот элемент может устанавливаться в самых разных местах.

Так, в классических моделях терморезистор находится непосредственно в блоке цилиндров. А в моделях АвтоВАЗ десятого семейства найти ДТОЖ можно в термостате. Кстати, на ВАЗ-2110 датчик температуры не один – их два, но второй не выполняет каких-либо важных задач. Он связан лишь с указателем температуры дна панели приборов.
