Датчик температуры автомобиля ваз 2115

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «Замена охлаждающей жидкости в автомобилях»), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание! И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик: Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

Моторное масло и температура двигателя

Смазочная жидкость является важным компонентом для работы любого двигателя. Документом, определяющим классификацию и обозначение масел, применяемых на двигателях внутреннего сгорания, является межгосударственный стандарт ГОСТ 17479-85, с дополнениями 1999 года. Требования этого документа взаимосвязаны с международными стандартами SAE, API и ACEA, которые определяют параметры масел в зависимости от сезона и температуры окружающей среды. Стандарт SAE определяет вязкостно-температурные характеристики смазки. Стандарт API указывает на применение смазки, в зависимости от типа двигателя, срока его выпуска и технических параметров (например, с турбонадувом или без). Стандарт ACEA разработан европейскими производителями. Он похож на стандарт API, но имеет более жёсткие показатели.

На основании указанных документов, автомасло бывает бензиновое, дизельное и универсальное. Масляный раствор изготавливается из минерального масла с добавлением различных компонентов и присадок. В зависимости от добавок, масляная жидкость в машинный агрегат делится на: минеральную, синтетическую и полусинтетическую.

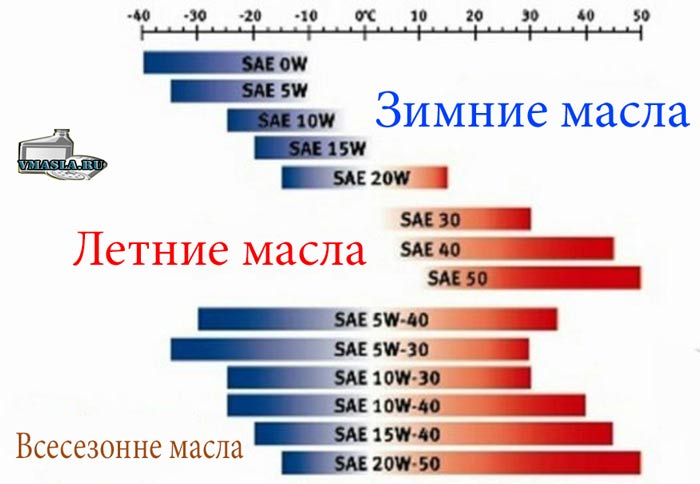

По своей структуре масляный раствор разделяется на три разновидности:

1. Зимняя. Особенностью является более жидкое состояние, что позволяет облегчить моторный пуск автомобиля. В теплое время года масляный раствор не пригоден для применения, так как в процессе эксплуатации его вязкость станет меньше нормативной. Функции по защите и смазке агрегатов будут сведены к минимуму. Имеет буквенно-цифровую маркировку.
2. Летняя. Применяется при температуре окружающей среды выше нуля градусов. Такая жидкость имеет высокий показатель вязкости и текучести. Не рекомендуется использование зимой, так как из-за высокой вязкости двигательный пуск автомобиля будет трудным. Имеет цифровую маркировку.
3. Всесезонная. Наиболее популярная разновидность жидкости у всех водителей. Может использоваться в любое время года при любых температурах окружающей среды. Имеет двойную маркировку.

Выбор масла оказывает прямое влияние на температуру двигателя. Рабочая температура силовой установки находится в пределах от 70 до 90 градусов в зимнее время. С повышением температуры до нулевой отметки, можно начинать движение при прогреве двигателя до 50-70 градусов. В летнее время узлы и агрегаты не нуждаются в прогреве. Начинать движение можно в естественных условиях. При рекомендуемом температурном режиме, мотор надежно запускается и работает, а наполнение цилиндров проводится в максимальном объеме. Некоторые виды пусковиков имеют нормальный рабочий режим при температуре от 100 до 110 градусов. В основном, это мотый агрегат воздушного охлаждения, например двухтактный движок.

Проверка работоспособности

Производить диагностику работоспособности контроллера необходимо на не прогретом моторе. Датчик температуры антифриза передает информацию на блок управления, поэтому если температурный режим будет слишком высоким или низким, ЭБУ активирует вентилятор. Диагностика девайса может быть осуществлена несколькими методами, предлагаем ознакомиться с каждым способом.

Первый вариант:

1. Для тестирования работоспособности устройства необходимо завести силовой агрегат автомобиля, после чего проверить значение на контрольном щитке, то есть приборке. В том случае, если стрелка на индикаторе достигает наибольшего уровня, а мотор при этом по факту не прогревается, то контроллер нужно отключить от цепи питания. Если после того, как ДТОЖ был отключен, стрелка упала до минимума, это говорит о том, что девайс вышел из строя и его пора заменить.
2. В том случае, если на отключенном девайсе стрелка датчика так и осталась лежать на минимуме, то необходимо произвести диагностику контактов контроллера. Не исключено, что имеет место проблема замыкания контакта массы на кузове авто.
3. Когда водитель запускает двигатель, силовой агрегат прогревается равномерно. Если при этом стрелка датчика лежит на нулевой отметке или хаотично перемещается в разные стороны, это говорит о необходимости диагностики предохранительных элементов. Возможно, причина заключается в их некорректной работе.
4. В том случае, если предохранители работоспособны, попробуйте замкнуть контакт на заземление, то есть массу машины. Если в результате этого стрелка контроллера резко дернулась и направилась вверх, это говорит о неработоспособности регулятора (автор видео — канал В Гараже у Данилыча).

Есть еще один вариант диагностики, для его выполнения следует демонтировать контроллер.

Процедура демонтажа и проверки выполняется так:

1. Для того, чтобы получить доступ к контроллеру, следует демонтировать воздушный фильтр, а затем снять его корпус. Отключается зажигание, после чего от аккумуляторной батареи отсоединяется минусовая клемма.
2. Далее, из радиаторного устройства нужно будет слить весь расходный материал. Подставьте емкость под сливное отверстие, после чего открутите пробку и соберите весь антифриз.
3. Сделав это, от контроллера следует отсоединить разъем питания, после чего датчик можно открутить. В том случае, если открутить девайс руками не удастся, то используйте гаечный ключ на 19 для ослабления затяжки. Когда контроллер будет демонтирован, для его тестирования вам потребуется тестер — мультиметр, который настраивается в режим омметра. Также для диагностики вам обязательно понадобится термометр с возможностью определения температуры более ста градусов, а также термоустойчивая емкость.
4. Подготовив все необходимое, вам нужно будет опустить ДТОЖ в емкость с жидкостью и начать ее греть. При этом щупы тестера необходимо будет подсоединить к контакту датчика, а также его корпусу. При нагреве жидкости ее температура, соответственно, будет изменяться, вам необходимо будет снять показания с самого термометра, а также значения, выдаваемые мультиметром, после чего сравнить их с номинальными. Нормированные параметры указаны в таблице ниже. В том случае, если полученные значения отличаются, это свидетельствует о необходимости замены ДТОЖ, ремонтировать такой девайс не имеет смысла. Если же полученные значения соответствуют нормированным, это говорит о том, что причина кроется в неработоспособности других элементов, к примеру, проводки подключения или термостате.

Не греется двигатель ВАЗ 2114: причины и способы их устранения

Обычно осенью или зимой автовладельцы обнаруживают, что двигатель в машине не прогревается до 90 °С, то есть рабочей температуры. Почему не греется двигатель ваз 2114, в чем кроются причины неполадок и каковы методы их устранения?

Не греется двигатель

Есть несколько возможных причин для плохого прогрева двигателя:

• неисправный термостат;
• порывы и трещины патрубков;
• неисправные датчики;
• воздух в системе;
• некачественное топливо.

Неисправный термостат

Когда запускается холодный двигатель, клапан термостата закрыт, а тосол перекачивается по малому кругу системы. Тосол отводит излишки тепла от камер сгорания к узлам, не достигшим рабочей температуры, которым требуется прогрев.

Таким образом мотор быстро нагревается до рабочего диапазона. При температуре двигателя 95 °С система охлаждения переключается с малого круга на большой круг. В момент переключения открывается клапан термостата, помпа начинает перекачивать тосол через радиатор.

Термостат ваз 2114

В основном проблемы связаны с клапаном термостата. Если клапан заклинило или он открыт, не поднимается температура двигателя ваз 2114, непрогретый мотор плохо держит обороты и время от времени глохнет. Чтобы попробовать сдвинуть клапан, можно несколько раз стукнуть отверткой по корпусу термостата.

Если термостат сломался и не переключается с малого круга на большой и обратно, он подлежит замене.

Порывы и трещины патрубков

Проверьте состояние всех шлангов и соединений. Если есть повреждения, перегибы, протечки или потемнения около соединений, они подлежат замене.

Поврежденный патрубок

Неисправные датчики

Температура двигателя, которую показывает приборная панель – это данные с датчика, который установлен на моторе. Датчик, с которого передаются показания в компьютер, определяет температуру тосола в термостате. Для управления двигателем используются данные с ДТОЖ (датчика температуры охлаждающей жидкости), датчика рядом с термостатом.

Если ваз 2114 не нагревается и есть вероятность, что неисправны датчики, лучше обратиться в автосервис, чтобы их работу проверил квалифицированный мастер.

Воздух в системе

Чтобы вытеснить воздух, нужно заехать на горку передней частью машины и на несколько минут оставить мотор включенным на холостых оборотах. Во время процедуры периодически проминайте патрубки. Сразу после замены термостата периодически проверяйте уровень тосола. После удаления воздушных пробок, если это необходимо, доливайте охлаждающую жидкость.

Система подачи ОЖ

Полезные рекомендации

Если вы не собираетесь менять термостат или замена ничего не изменила, можно не включать печку, уменьшить ее мощность, поставить заслонку (картонку) перед радиатором и укрыть автоодеялом двигатель.

Причины недогрева двигателя могут заключаться в расходе энергии на обогрев салона или охлаждении двигателя воздухом.

У некоторых владельцев есть проблемы с длительным сроком нагрева двигателя до рабочей температуры. Кроме тех же причин, что вызывают недогрев, мотор может долго нагреваться из-за:

• раннего запуска или постоянной работы вентилятора;
• неправильной настройки ЭБУ;
• некорректного чип-тюнинга.

Устранение причин недогрева двигателя

Ранний запуск или постоянная работа вентилятора вызваны неправильными показаниями датчика ДТОЖ. В таком случае требуется замена датчика. Настройки ЭБУ можно поменять с бортового компьютера. Для этого установите температуру включения вентилятора 105 °С.

Если вы сделали чип-тюнинг и последствия его установки так отражаются на работе двигателя, что не греется ваз 2114, лучше обратиться в автосервис.

Чтобы избежать проблем, следите за состоянием:

• термостата;
• патрубков;
• датчиков;
• охлаждающей жидкости.

Профилактическое обслуживание поможет поддержать основные системы автомобиля в исправности и обойдется дешевле ремонта.

vazremont.com

Общие сведения

Для чего служит датчик температуры жидкости:

• Современная машина, является сложным механизмом, связанным в одну электрическую цепь
• Следить и регулировать слаженную работу этого механизма нам помогают всевозможные датчики, установленные на автомобиле
• Водитель обязан знать характеристики основных датчиков, их расположение, чтобы произвестисвоевременно ихзамену либо ремонт
• В современных городских условиях, где огромное количество разнообразных автомобилей, пешеходных переходов,светофоров, пробок и заторов, двигатель машины подвержен дополнительному перегреву, характерному особенно для летнего периода
• Чтобы вовремя среагировать на повышение температуры жидкости в системе охлаждения, на ваз 2114 установлен температурный датчик, позволяющий контролировать любые изменения температурного режима

Конструкция и работа ДТОЖ

По своей конструкции ДТОЖ, это терморезистор или термистор, в котором изменяется сопротивление в зависимости от изменения температуры.

• Установка его производится в непрерывно циркулирующем потоке жидкости охлаждения
• Поток происходит в патрубке рубашки охлаждения, который расположен на блоке цилиндров
• При нагреве жидкости,происходит уменьшение сопротивление ДТОЖ, потому что термистор имеет отрицательный температурный коэффициент сопротивления
• Например, при температуре -40, сопротивление составляет 100700 Ом, а при повышении температуры до +130, сопротивление уже 70 Ом
• Контроллер подает напряжение в 5 Вольт на датчик, посредством резистора, который имеет постоянное сопротивление, и расположен внутри самого контроллера
• Затем контроллер рассчитывает температуру в системе охлаждения по падению напряжения на датчике
• Когда двигатель холодный, падение напряжение высокое, когда прогревается – низкое
• Вообще от температуры жидкости в системе охлаждения зависят многие параметры управления
• Когда возникает неисправность в цепи регулятора температуры, контроллер по истечении определенного периода времени, заносит в память соответствующий неисправности код и сигнализирует о возникших неполадках мотора при помощи контрольной лампочки «CHECK ENGINE»(проверьте двигатель)

Виды датчиков охлаждающей жидкости

1. Магнитный. Состоит из якоря и двух катушек. К якорю подключены стрелка шкалы на приборной панели автомобиля. Одна из катушек подключается к кабелю с изменяющимися показателями сопротивления, а вторая к автомобильной сети.
2. Биметаллический. Состоит из сочетания двух элементов из металлов с разным показателем температурного сопротивления. Под воздействием нагрева происходит расширение, которое приводит в действие прибор на панели.
3. Полупроводниковый. Более распространенный тип датчика, нежели биметаллический. Принцип работы прибора основан на снижении сопротивления при нагреве.
4. Капиллярный. На сегодняшний день практически не используется, так как считается устаревшим и не самым удобным видом ДТОЖ. Представляет собой капсулу, наполненную субстанцией с низкой температурой закипания. При прогреве мотора хладагент начинает кипеть, что приводит к повышению давления в системе детектора, в результате воздействия которого начинается перемещение стрелки индикатора.

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой при обработке сигнала аппаратуре: задействуются точные, многоразрядные преобразователи с минимальным уровнем собственных шумов.

В простом энергонезависимом котле термоэлектрический датчик управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух имеет наиболее постоянную температуру. Самым подходящим местом для локализации чувствительного элемента/ термостата является стена. Следует размещать устройство на высоте не более 120–150 см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений в зависимости от температуры окружающей среды на улице, осуществляя тем самым погодозависимое терморегулирование.

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

• температуры среды в системе;
• количества горючего;
• давления и расхода воздуха;
• состава отработанных газов;
• температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

• разрыв контакта внутри;
• нарушение герметичности;
• обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

• снижение уровня мощности двигателя;
• падение скорости при движении авто;
• увеличивается расход горючего;
• сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

• отключением устройства из системы;
• при внешнем осмотре;
• с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.
