Где находится диагностический разъем на ваз 2110

Когда требуется диагностика?

Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов

Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ

Ошибка указана стрелкой.

Где находится разъём?

Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.

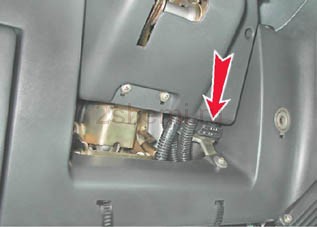

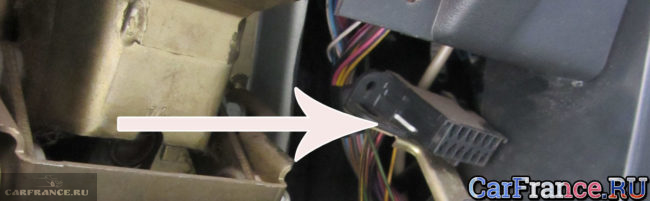

Расположение диагностической колодки указано стрелкой.

Как проводится диагностика авто

1. Соединяете контакт «В», который имеет колодка диагностики и «массу»;
2. Ключ в зажигании поворачиваете на третье положение, машину не заводите;
3. Сначала лампа «CHECK ENGINE» 3-мя вспышками высвечивает код 12. Он показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает 1 раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее 2-х секунд, мигает 2 раза подряд (двойка). Вот и получилась цифра два. И так повторяется 3 раза, чтобы водитель разобрал эти знаки;
4. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если они конечно есть. Точно так же – вспышками и паузами.

Пример диагностики

Ниже представлен способ диагностики прибором ЕЛМ-327 версии 1,5 на автомобиле Лада Калина, через программу OpenDiag на операционной системе Android.

Диагностику необходимо проводить при включенном двигателе или зажигании.

Устанавливаем сканер в разъем диагностики и ждем, когда лампы на сканере начнут мигать.

На смартфоне переходим в настройки в раздел Bluetooth. В доступных устройствах находим наш сканер под именем OBD-II, подключимся к нему. Устройство запросит пароль, вводим пароль – 1234.

После сопряжение со сканером открываем программу OpenDiag и нажимаем на кнопку меню, там выбираем необходимый тип соединения, в нашем случае это блютус.

Нажимаем на иконку в верхнем углу и выбираем в списке устройств, сканер.

Процесс подключения завершен, приложение само автоматически определит модель и версию ЭБУ и выдаст ошибки, которые сохранены в блоке.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

https://youtube.com/watch?v=kfkZlvjIz4Y

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

ELM327

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

• DOS;
• Windows;
• MacOS;
• Linux;
• PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

 Загрузка …

Для чего используется компьютерная диагностика

Данная процедура позволяет сэкономить не только средства, но и время, ведь вам не придется демонтировать узлы или агрегаты. Когда с какой-либо деталью возникает проблема, неисправность выявляется чеком по центру приборной панели, который не перестает светиться даже после того, как двигатель будет запущен.

При этом у водителя есть следующий выход: изучать все узлы машины вручную, демонтировать и проверять каждую из деталей. Для этого необходимо большое количество времени, но это не гарантирует того, что проблема уйдет сама собой. Есть вероятность того, что чек будет продолжать светиться, и вам все-таки придется прибегнуть к профессиональной помощи.

Второй выход из ситуации – проверить автомобиль, применяя компьютерное диагностирование. Специальная программа позволяет комплексно протестировать все системы «десятки». Электронное оборудование дает возможность выявить неисправность и сообщить пользователю о том, какая именно система нуждается в ремонте.

Диагностическое оборудование в Шеви Нива: подключение

Диагностика бортового компьютера машины предусматривает диагностическое спецоборудование, обычно подключаемое к ноутбуку либо компьютеру. В свою очередь, передачу данных, как правило, обеспечивает СОМ-порт, куда подсоединяется разъем K-Line.

В ходе подключения Нивы Шевроле к оборудованию не исключено возникновение ошибки на мониторе ПК. Преимущественно диагностический прибор выдает данные о недоступности связи с микроконтроллером. Однако не нужно поддаваться панике. На это бывает немало причин. Прежде всего, предстоит узнать, имеется ли на машине система иммобилизатора. При наличии нужно исследовать собственно адаптер. Когда же такая возможность отсутствует, нужно продиагностировать систему на присутствие разрывов. Последние бывают в проводке, где находится разъем и линия ЭБУ.

В диагностическую линию при стандартном размещении можно подсоединиться в разъем ЭБУ и иммобилизатора. Если последнего нет в наличии, диагностическая линия целиком экранирована. Место подсоединения коннектора оборудовано заглушкой. Для восстановления связи следует установить между контактами перемычку либо иммобилизатор.

Стоит заметить, что местонахождение разъема способно иметь отличия в различных моделях авто, которые выпускаются концерном АвтоВАЗ. Устройство для соединения электроцепей находиться может под капотом. В моделях, имеющих низкую приборную панель, установлено в салоне рядом с бардачком. При высокой панели – в области центра торпедо. В Шевроле диагностический разъем располагается возле замка зажигания

Для обнаружения его необходимо обратить внимание на кожух рулевой колонки

Как уже упоминалось, ЭБУ находится под бардачком, рядом с ногами пассажира. Для получения доступа к нему предстоит извлечь перчаточный ящик и крепежи блока предохранителей. При наличии длинного кабеля снимать крепления вовсе не обязательно.

Таким образом, главным плюсом диагностической системы поиска неисправностей является экономия времени. К тому же результаты обычно весьма точные, следовательно, ремонт окажется максимально продуктивным.

Поскольку компьютер считается тем же устройством, поэтому порой бывают и у него сбои. ПК иногда не способен обнаружить поломку в моторе, а значит рассчитывать на данную диагностику не следует на 100%. Очень редко, но все же случается, что компьютер указывает на поломку всей системы, однако по факту следует буквально прикрутить гайку.

В завершение отметим: знать местонахождение диагностического разъема, находящегося в Ниве Шевроле, обязательно, ведь как раз он оказывает помощь в проверке авто на повреждения оперативно и качественно. И все это становится возможным благодаря компьютерной диагностике.

Общий алгоритм диагностики автомобиля

Для диагностики потребуется автосканер, устройство отображения информации (ноутбук, смартфон) и соответствующее программное обеспечение.

Порядок проведения диагностических работ:

1. Производится подключение OBD-кабеля к диагностическому разъему автомобиля и автосканеру. На сканере при подключении должен загореться сигнальный светодиод, свидетельствующий о подаче напряжения +12 Вольт на сканер. Если вывод +12 Вольт на разъеме не подключен, диагностирование невозможно. Следует искать причину отсутствия напряжения на 16 выводе диагностического разъема. Возможной причиной может быть неисправность предохранителя. Сканер (если это не самостоятельное устройство) подключается к ноутбуку. На компьютере загружается программное обеспечение для диагностических работ.

В интерфейсной программе выбирается марка авто, двигателя, год выпуска. Включается зажигание, ожидается окончание самодиагностических работ авто (пока моргают лампочки на приборной панели). Производится запуск статического сканирования ошибок. В процессе диагностирования на сканере будет сигнализироваться морганием светодиодов процесс диагностики. Если этого не происходит, скорее всего, диагностика будет неуспешной. По окончании сканирования программа выдает коды ошибок. Во многих программах они сопровождаются русифицированной расшифровкой, иногда не следует им полностью доверять. Следует записать все коды ошибок до их удаления. Они могут удалиться, через некоторое время появиться вновь. Так часто случается в системе ABS. Удалить (точнее потереть) ошибки. Такая опция есть во всех сканерах. После этой операции неактивные ошибки удалятся. Выключить зажигание. Через пару минут вновь включить зажигание. Произвести запуск двигателя, дать поработать минут пять, лучше произвести контрольный заезд метров на пятьсот с обязательным произведением поворотов вправо-влево и торможением, движением задним ходом, включением световых сигналов и прочих опций для максимального опроса всех систем. Произвести повторное сканирование. Сравнить вновь «набитые» ошибки с предыдущими. Оставшиеся ошибки будут активными, их необходимо устранять. Заглушить авто. Произвести повторное дешифрование ошибок с помощью специальных программ или интернета. Включить зажигание, запустить двигатель, выполнить динамическую диагностику двигателя. Большинство сканеров позволяют в динамическом режиме (на запущенном двигателе, изменении положения педалей акселератора, тормоза, других органов управления) измерять параметры впрыска, угла зажигания и другие. Эти сведения более полно описывают работу автомобиля. Для расшифровки полученных диаграмм требуются навыки автоэлектрика и моториста.

Видео — процесс проверки автомобиля через диагностический разъем ОБД 2 с помощью Launch X431:

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной

Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Расположение диагностического разъема на ВАЗ-2110 и особенности его использования

Компьютерная диагностика автомобиля ВАЗ-2110 может быть выполнена и самостоятельно, без обращения в специализированный автосервис и крупных финансовых затрат. Но для этого вам потребуется иметь хотя бы минимальные знания и навыки, а также соответствующее оборудование. Ведь без простого понимания, где находится диагностический разъем авто ВАЗ-2110 вы даже не сможете подключить адаптер к электронному блоку управления.

В данной статье мы подробно расскажем о том, как считывать и расшифровывать коды ошибок, а также ответим на самые распространенные вопросы, относящиеся к разъему ODB. Вам останется лишь следовать нашим рекомендациям.

Находим диагностический разъем на авто ВАЗ-2110

Независимо от модификации «десятки», диагностический разъем будет располагаться с правой стороны от водительского места в нижней части рулевой колонки. То есть сразу под рулем.

Такое нахождение можно назвать достаточно удобным, так как при использовании портативного компьютера (в его качестве может одинаково успешно применяться как ноутбук, так и любой современный планшет), все необходимые операции выполняются прямо на водительском месте, без необходимости демонтировать какие-либо узлы и механизмы.

Для сравнения – в автомобилях УАЗ старой модификации разъем располагается под капотом, что несколько осложняет выполнение диагностических работ.

Почему генератор на ВАЗ-2110 не заряжает аккумулятор

Распиновка разъема ODB: удобная схема расположения контактов

Чтобы собственноручно выполнить диагностику автомобиля ВАЗ-2110 через разъем, расположенный под рулевой колонкой, необходимо знать, куда подключать то или иное оборудование. Эту задачу существенно облегчает распиновка, которая представляет собой схему размещения контактов. В ней обозначены следующие основные выходы:

А – к этому выходу подсоединяется масса от аккумулятора автомобиля;
B – выход предназначен для подсоединения оборудования типа L-Line

Он применяется не на всех модификациях ВАЗ-2110, поэтому обязательно обращайте на это внимание, когда подбираете компьютерный сканер или адаптер;
M – к этому выходу осуществляется подключение устройств типа K-Line. Они вполне заслуженно считаются оптимальным выбором для самостоятельной диагностики ВАЗ-2110, так как обеспечивают отличное взаимодействие с любой компьютерной техникой;
H – выход, на который подается питание в процессе выполнения диагностических операций;
G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации.

Такое обозначение контактов позволит вам избежать ошибок при подключении диагностического оборудования, а также качественно выполнить все необходимые работы. Теперь, когда вы знаете расположение разъема ODB, а также основных его компонентов, можно приступать к оценке технического состояния автомобиля.

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

Диагностика ВАЗ-2110 своими руками

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

https://www.youtube.com/watch?v=uTN6Fovq5eQ

Где находится диагностический разъём

На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем возле рычага переключения передач, он тоже скрывается под специальной крышечкой;
• на Лада Приора ищите сразу за бардачком, на стенке.

ВАЗ 2110

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство	Особенности
Адаптер	Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета
Кабель	Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером
Компьютер	При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК
Софт	Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные

Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

1. Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
2. Контроллер отправляет в ответ информацию.
3. Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
5. Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
6. В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

https://youtube.com/watch?v=2RWzbHFrppk

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

1. Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
3. Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

• В разъем возле рулевой колонки OBD вставляется адаптер;
• Компьютер при этом нужно уже включить;
• Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
• Далее подключаем программу, с помощью которой осуществляется тестирование;
• Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
• Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

• Контакт А — несет ответственность за подключение массы;
• Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
• Контакт М — служит для подключения K-Line;
• Контакт Н — питание +12В;
• Контакт G — контролирует работу бензонасоса.

Другие порты/разъемы компьютера

Так как существует их довольно много, я расскажу про каждый буквально в двух словах.

Аудио разъемы – один для звуковых колонок или наушников, другой для микрофона. Их бывает и больше, и они служат для подключения другого аудио оборудования. На многих компьютерах они специально сделаны разных цветов, чтобы было понятнее, куда какой шнур вставлять.

Картридер – в него вставляется флеш-карта памяти.

Таким образом можно посмотреть записанные на ней данные, а также скопировать их.

Порт Ethernet – служит для подключения к компьютерной сети (соединения компьютеров между собой) и для подключения проводного интернета.

HDMI – используется для передачи высококачественного видео. Через него можно соединить компьютер и современный телевизор, домашний кинотеатр или проектор.

DisplayPort – еще один порт для подключения аудио и видео техники к компьютеру.

или Mini DisplayPort

DVI порт – для передачи видео с компьютера на аналоговые или цифровые устройства (мониторы, телевизоры, проекторы).

eSATA – подключение внешних жестких и оптических дисков (винчестеров, CD\DVD дисководов). Часто встречаются комбинированные порты eSATA и USB. Такой разъем можно использовать еще и в качестве USB.

D-SUB (VGA) – предназначен для подключения внешнего монитора или проектора. Сейчас вместо него используются другие более «продвинутые» порты (HDMI, DisplayPort).

S-Video – порт для подключения аналоговых устройств («старых» телевизоров и пр.)

IEEE 1394 (FireWire, i-Link) – порт для цифровых устройств: видео и фотокамер, другой мультимедийной техники. Также через него подключаются некоторые принтеры, сканеры и внешние жесткие диски.

PS/2 – для подключения проводной компьютерной мышки и клавиатуры. Часто это два разноцветных разъема под шнуры таких же цветов.

RJ11 – разъем модема. Используется для подключения компьютера к интернету по телефонной линии. Внешне похож на порт Ethernet, только меньше по размеру.

COM – раньше использовался для подключения модемов или «древних» мышек, а также для соединения двух компьютеров. Сейчас является устаревшим и практически не используется.

LPT – для подключения периферийного оборудования (принтеров, сканеров и т.д.). Устарел.

Порт PCMCIA или ExpressCard – встречается в ноутбуках. Представляет собой длинное отверстие, закрытое пластиковой заглушкой или откидной шторкой.

Часто используется в качестве адаптера. В него вставляется специальная карта, на которой находятся разные порты/разъемы для подключения других устройств.

Еще через этот разъем можно «добавить» к ноутбуку ТВ-тюнер, жесткий диск, звуковую карту и массу другого оборудования. Но сейчас компьютеры выпускаются уже без этого порта – USB разъемы его вытеснили.

Все-таки маленький универсальный порт гораздо удобнее, чем какие-то специальные карты.

Kensington Lock (разъем для Кенсингтонского замка) – встречается у ноутбуков.

В него вставляется специальный шнур с замком, который крепится к любому неподвижному предмету. Таким образом, компьютеры защищают от кражи в магазинах и на выставках.

Диагностический разъем FORD

     Для диагностики и самостоятельного ремонта автомобилей Форд, приводятся 5 схем компьютерных диагностических разъемов на FORD. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует.

6-ти контактный и одноконтактный разъемы (системы MCU и EEC-IV)

2 L-линия диагностики

3 K-линия диагностики

Диагностический разъем FORD моделей 1988-1995 г

6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

+B Питание +12В

Диагностический разъем Форд модели Ford Probe

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

+B Питание +12В

GND Масса

FAT Используется для считывания кодов самодиагностики АКПП

FBS Используется для считывания кодов самодиагностики ABS

FAC Используется для считывания кодов самодиагностики

FWS Используется для считывания кодов само-диагностики

FSC Используется для считывания кодов самодиагностики системы круиз-контроль

TAT Используется для считывания кодов самодиагностики АКПП

TBS Используется для считывания кодов самодиагностики ABS

TAC Используется для считывания кодов самодиагностики кондиционера

TWS Используется для считывания кодов самодиагностики

TSC Используется для считывания кодов самодиагностики системы круиз-контроль

FAB Используется для считывания кодов самодиагностики подушек безопасности

IG- Выход с катушки зажигания — сигнал оборотов для подключения внешнего тахометра

GND Масса

TFA Используется для считывания кодов само-диагностики

F/P Вывод реле бензонасоса (замыкание на массу включает бензонасос)

TAB Используется для считывания кодов самодиагностики подушек безопасности

17 K-линия диагностики

40 МАССА

48 L-линия диагностики

Диагностический разъем FORD все модели после 1996 г

16-ти контактный разъем OBD-II в форме трапеции

2 J1850 Шина+

4 Заземление кузова

5 Сигнальное заземление

6 Линия CAN-High, J-2284

7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

10 1850 Шина-

14 Линия CAN-Low, J-2284

15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16 Питание +12В от АКБ

Проверка штатного иммобилайзера — видео

Это должен знать каждый владелец авто:

Выбираем автомобильную магнитолу

   Автомобильная магнитола хорошего качества более не считается роскошью

И если водителю важно прослушивать музыку в высоком качестве, или более того – слушать оперативную обстановку на …. Роботизированная коробка передач

Роботизированная коробка передач

   Suzuki рассказала о новой роботизированной коробке РКПП. Первый автомобиль с коробкой Auto Systems Gear будет продемонстрирован компанией Suzuki на автомобильном салоне. Вслед за информацио…

Как заменить свечи зажигания

   Как заменить свечи зажигания на своём авто. Вопрос замены свечей зажигания рано или поздно приходится решать каждому автовладельцу. Заменить свечи самостоятельно или обратиться на станцию …

electroshemi.ru

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

• 21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;

  21120 (Евро-2)

• 21124 – BOSCH M7.9.7, Евро-2;

  21124 (Евро-2)

• 21124 – BOSCH M7.9.7, Евро-3.

  21124 (Евро-3)

Мотор	21120 (Евро-2)	21124 (Евро-2)	21124 (Евро-3)
Форсунки	1	2	2
Катушка зажигания	–	1	1
Свечи	2	–	–
Модуль зажигания	3	–	–
Разъём диагностики	4	Б	Б
ЭБУ	5	3	3
Отводы на приборку	6	Е	Е
Реле зажигания (6)	7	4	4
Предохранитель цепей зажигания (1)	8	5	5
Реле вентилятора (4)	9	6	6
Предохранитель вентилятора (2)	10	7	7
Реле бензонасоса (5)	11	8	8
Предохранитель бензонасоса (3)	12	9	9
ДМРВ	13	10	10
Датчик неровной дороги	–	–	11
ДПДЗ	14	11	12
ДТОЖ	15	12	13
РХХ	16	17	14
Лямбда-зонд основной	17	14	15
Лямбда-зонд дополнительный	–	–	16
Датчик детонации	18	15	18
ДПКВ	19	16	19
Клапан продувки адсорбера	20	13	17
Блок АПС	21	18	20
Индикатор АПС	22	19	21
Датчик скорости	23	21	23
Бензонасос + датчик уровня	24	22	24
Датчик давления масла	25	23	25
Датчик термометра тосола	26	24	26
Датчик уровня масла	27	–	–
Датчик фаз	28	20	22
Разъём ABS	A	А	А
Разъём кондиционера	B	В	В
Разъём вентилятора	C	–	–
Подсветка замка зажигания (к бело-голубому проводу)	D+E	–	–
Отводы к жгуту дверей	–	Д	Д
+АКБ	F	Г	Г
Масса	G1+G2	G1+G2	G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Приложение для диагностики

Существует несколько действительно полезных приложений с
помощью которых можно провести качественную диагностику автомобилей.

OpenDiag Mobile

Является основным и наиболее полезным приложением для
диагностики отечественных автомобилей. Данное приложение разработано специально
для автомобилей российского производства.

Плюсы и минусы

Плюсы:

• Раскодирование всех ошибок и подробное описание неисправности;
• Мониторинг за работой двигателя онлайн;
• Просмотр пропусков воспламенения;
• Запись ЛОГов;
• Принудительное включение вентиляторов и многое другое;

Минусы:

• Отсутствие в AppStore, то есть для iOS оно не подходит;
• Некоторые ЭБУ являются платными;

Car scanner ELM OBD2

Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.

Плюсы и минусы

Плюсы:

• Бесплатное приложение;
• Большое количество различных функций;
• Мониторинг за работой двигателя онлайн;

Минусы:

Нет расшифровки ошибок;

Выбор переходника

Кабель OBD-II

Для подключения потребуется адаптер в формате OBD-II. Выбирайте его форму и размер с учётом места расположения разъёма. Если предполагается использовать его для диагностики автомобилей различных моделей, необходимо обзавестись универсальным адаптером, поддерживающим различную распиновку. Распиновка – это определённое расположение контактов гнёздах разъёма. Она зависит не только от используемого протокола. Даже согласившись соблюдать единый формат OBD-II, производители располагают контакты по-своему. Некоторые операции по перепрограммированию ЭБУ и проверке электронных компонентов невозможно выполнить без точного знания распиновки конкретной модели машины.

https://youtube.com/watch?v=videoseries
