Расположение диагностического разъема у лады гранты

Что такое диагностический разъем по стандарту OBD2

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

Каковы преимущества у автосканера?

«Сканматик-2» закономерно оценен многими диагностами профессионального уровня. Испробовав данный комплект единожды, владельцы были весьма поражены его функционалом, позволяющим диагностировать ЭБУ не только у представителей семейства отечественных авто, как на примере, Лада Гранта, но и у некоторых иномарок.

Колодкой «OBD-2» стабильно подается питание на выводы адаптера. В экстренных моментах возможно запитать «Сканматик-2» от салонного прикуривателя.

Этот прибор отмечен как весьма удобный для самостоятельного сканирования. В нем также присутствует защитная функция, нивелирующая скачки бортового напряжения. К примеру, если запитать систему от розетки прикуривателя в момент, когда она в данном действии не нуждается, то никаких эксцессов не проявится.

Любого типа устройство обладает своими положительными и отрицательными аспектами. Угонщики сегодня научились использовать почти весь спектр такой детали, как диагностический разъем в своих недружественных целях. В большинстве ситуаций данную колодку преступники применяют чтобы отключить действие штатного иммобилайзера.

При потребности обезопасить себя и автомобиль Лада Гранта рекомендуем прибегнуть к распространенному решению, связанному с заменой колодки оригинального исполнения на «перепинованный» вариант, имеющий иную схему расположения контактной группы, где находится нужный элемент, вы теперь знаете. Переходник включает «папу» (разъем-обманку) и «маму» (т. е. стандартную колодку), которая подразумевает предварительный съем.

Как использовать диагностический разъем

Диагностический разъем позволяет считывать с внутренней памяти компьютера автомобиля различную информацию. С ее помощью специалист может провести диагностику, изучив коды ошибок. Кроме того, через диагностический разъем также получают данные с датчиков, которые отображают работу двигателя.

В данный разъем также включается бортовой компьютер и сканер. С их помощью считываются коды ошибок и различные параметры автомобиля. Если при проведенной диагностике вы получили в результате по некоторым параметрам ошибки с кодом, то следует обратиться к специалистам. В документации должно быть описано, что означает конкретно эта ошибка.

Ранние модели Гранты не имели на приборной панели индикатора температуры двигателя. Поэтому диагностический разъем часто использовался как раз для того, чтобы проводить мониторинг именно этого показателя. В целом он чаще всего используется как раз для вывода на экран различных параметров двигателя в цифровом виде. Учитывая сложность диагностики, немногие автовладельцы берутся за нее серьезно.

Иногда диагностические разъемы используют угонщики. Дело в том, что в схеме предусмотрен контакт для контроля иммобилайзера. Однако этот способ используется крайне редко. Если вы все-таки хотите защититься от него, следует приобрести специальную схему, которая иначе распределяет контакты. В таком случае угонщику не удастся отключить защиту.

1. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
2. С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.

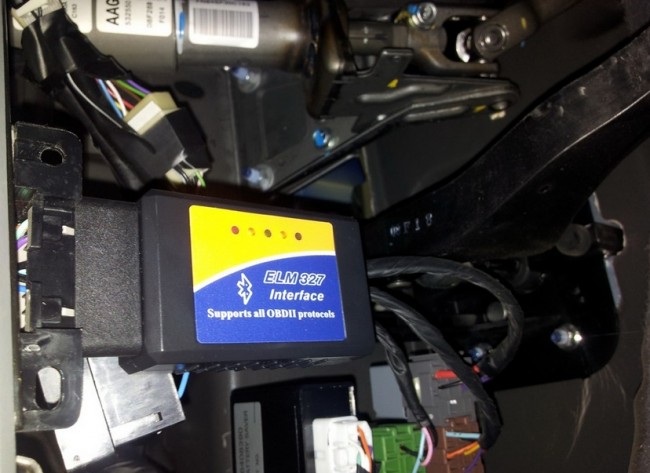

Даигностический разъём с подключенным адаптером ELM327

Чтобы провести диагностику и подключится к «мазгам» автомобиля с инжектором, необходимо знать, где располагается OBD2 диагностический разъем. Так же для подбора сканера для диагностики следует знать распиновку не только OBDII выхода, но и ЭБУ (электронного блока управления).

Инженеры ВАЗ, при разработке Лады Гранта предусмотрели не совсем удобное расположение диагностической колодки, поместив её справой стороны центральной колонки, со стороны пассажира.

Электроусилитель руля

Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:

Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:

1. У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
2. Вставить скрепку, замкнув два контакта.
3. Включить зажигание и наблюдать за контрольной лампой.
4. Первым сигналом станет продолжительное горение лампы («1»).
5. Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
6. Должен в нашем случае образоваться код «13».

http://la-granta.ru/diagnosticheskij-razem-lada-granta-raspolozhenie-tip-odb-ii-sxema.htmlhttp://car-fact.ru/marki-i-modeli/otechestvennye/lada-granta/obd2-granta.htmlhttp://ladaautos.ru/lada-granta/gde-naxoditsya-diagnosticheskij-razem-v-avtomobile-lada-granta.htmlhttp://carfrance.ru/gde-naxoditsya-diagnosticheskij-razyom-na-lada-granta/http://ladaprofi.ru/lada-granta/gde-nahoditsya-diagnosticheskij-razem-na-lade-granta.html

Каковы преимущества у автосканера?

«Сканматик-2» закономерно оценен многими диагностами профессионального уровня. Испробовав данный комплект единожды, владельцы были весьма поражены его функционалом, позволяющим диагностировать ЭБУ не только у представителей семейства отечественных авто, как на примере, Лада Гранта, но и у некоторых иномарок.

Колодкой «OBD-2» стабильно подается питание на выводы адаптера. В экстренных моментах возможно запитать «Сканматик-2» от салонного прикуривателя.

Этот прибор отмечен как весьма удобный для самостоятельного сканирования. В нем также присутствует защитная функция, нивелирующая скачки бортового напряжения. К примеру, если запитать систему от розетки прикуривателя в момент, когда она в данном действии не нуждается, то никаких эксцессов не проявится.

Любого типа устройство обладает своими положительными и отрицательными аспектами. Угонщики сегодня научились использовать почти весь спектр такой детали, как диагностический разъем в своих недружественных целях. В большинстве ситуаций данную колодку преступники применяют чтобы отключить действие штатного иммобилайзера.

При потребности обезопасить себя и автомобиль Лада Гранта рекомендуем прибегнуть к распространенному решению, связанному с заменой колодки оригинального исполнения на «перепинованный» вариант, имеющий иную схему расположения контактной группы, где находится нужный элемент, вы теперь знаете. Переходник включает «папу» (разъем-обманку) и «маму» (т. е. стандартную колодку), которая подразумевает предварительный съем.

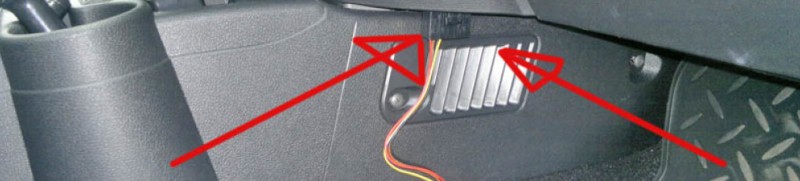

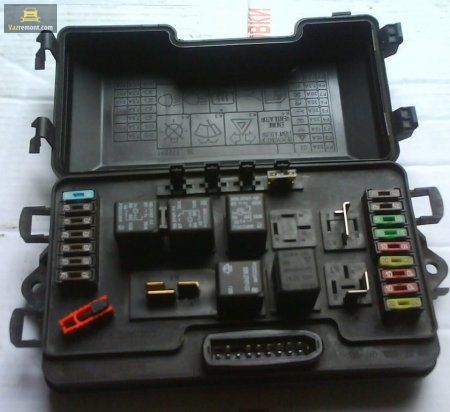

Гранту легко диагностировать – разъем ничем не закрыт, доступен из салона. Для ВАЗ 2110, 2111, 2112 можно сделать простой переходник или купить готовый из Китая.

Сам разъем используем для подключения сканера и работы с ошибками либо для подсоединения бортового компьютера.

Инструкция по работе со сканером ЕЛМ327 и ход действий, если загорелся «чек» — здесь.

Полная таблица кодов ошибок на Гранте – по этой ссылке.

Преимущества автосканера

«Сканматик-2» по достоинству оценили даже профессионалы-диагносты. Попробовав однажды этот комплект, автолюбители были приятно удивлены тем, что за относительно небольшую цену он позволяет работать с полным парком отечественных автомобилей и внушительной частью зарубежных. В работе с диагностическим комплектом этой модели можно использовать и беспроводной интерфейс для подключения системы к компьютеру (Bluetooth).

Колодка OBD-2 на Гранте исправно подает питание на диагностический адаптер. В крайнем случае адаптер «Сканматик-2» можно запитывать от прикуривателя. В целом прибор очень удобен для выполнения диагностических процедур своими руками. В нем даже предусмотрена защита от скачков напряжения. Если, например, подать ток от прикуривателя, когда система в этом не нуждается, ничего страшного не произойдет.

Переходник состоит из «папы» (разъема-обманки) и «мамы» (стандартной колодки), которая предварительно снимается. Стандартное диагностическое оборудование без такого переходника к новому разъему подключить не удастся, но шансы спасти машину от угона повышаются. Вот и все. Удачи!

Как можно использовать диагностическую колодку

1 . Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.

2 . С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.

3 . Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы.

Самостоятельное диагностирование позволяет не только отыскать ошибки, присутствующие в памяти блока, но и сэкономить владельцу финансовые средства. Для реализации процесса можно применить обычный ноутбук, в памяти которого уже присутствует заранее приобретенная сканирующая программа. В течение 1-2 минут этот софт проверит систему автомобиля и выдаст результаты по всем параметрам мотора и прочих узлов, и обозначит где находится неисправность.

Виды разъемов с распиновкой OBD2

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В.

Оба штекера практически одинаковые внешне и имеют 16-пиновый выход (два рядя по восемь контактов), отличие состоит только между центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото оба варианта устройств.

Разновидности разъема — Тип A слева и Тип B справа

Разъем OBD 2 —  распиновка

Ниже представлена схема и назначение контактов в разъеме с распиновкой OBD2, которые определены стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;

2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);

3 — аналогично первому;

4 — заземление разъема на кузов автомобиля;

5 — заземление сигнала диагностического адаптера;

6 — прямое подключение контакта CAN-шины J2284;

7 — канал «К» по стандарту ISO 9141-2;

8 — аналогично контактам 1 и 3;

9 — аналогично контактам 1 и 3;

10 — пин подключения шины стандарта J1850;

11 — назначение пина задается заводом-изготовителем автомобиля;

12 — аналогично;

13 — аналогично;

14 — дополнительный пин CAN-шины J2284;

15 — канал «L» по стандарту ISO 9141-2;

16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки разъема OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

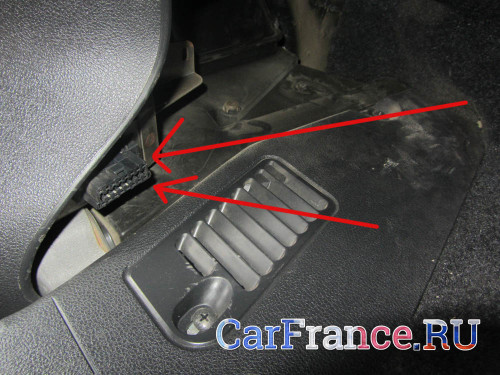

Месторасположение диагностического разъёма в моей Гранте (фото)

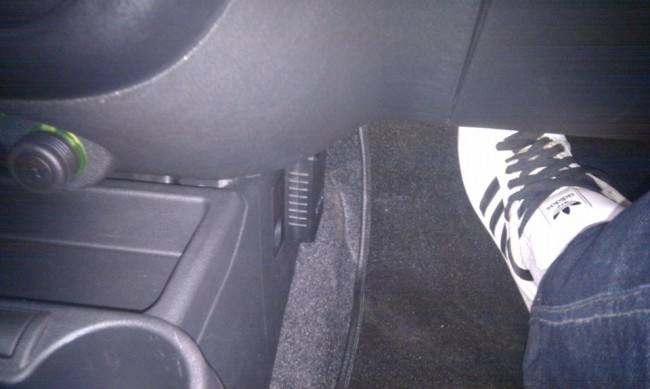

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему. Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он, в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

Пассажир нечаянно может зацепить диагностический разъём ногой

Блиц-советы по обслуживанию и эксплуатации Лады Гранта

Наклейте изоляцию, чтобы не перетерся бачок омывателя

Со временем перетирается бачок омывателя, т.к. от вибраций он постоянно трется об кузов. Достаточно проклеить изолоном (или любым материалом шумо- или виброизоляяции) пространство под бачком.

Устраните возможность попадания влаги в салон из подкапотного пространства

Через участок жгута проводов от ответвления на датчик коленвала до входа в кузов возможно попадание влаги в салон. Обмотайте изолентой указанный участок жгута проводов.

Устраните возможность попадания влаги в салон из-под днища

Зачастую отсутствует заглушка в днище, через которую возможно попадание влаги в салон. Приобретите 30-миллиметровую заглушку (2108-5112090), нанесите на нее мастику или герметик, установите в указанное место.

Защита от коррозии ступицы колеса

Со временем вода, проникающая под заглушку дисков, вызывает коррозию. И в самый неподходящий момент гайка может не отвернуться. Во избежание этого обильно смазываем ступичную гайку. Также промазываем тончайшим слоем места контакта ступицы и колесного диска, во избежание прикипания диска к ступице.

Где находится диагностический разъем ЭБУ на гранте?

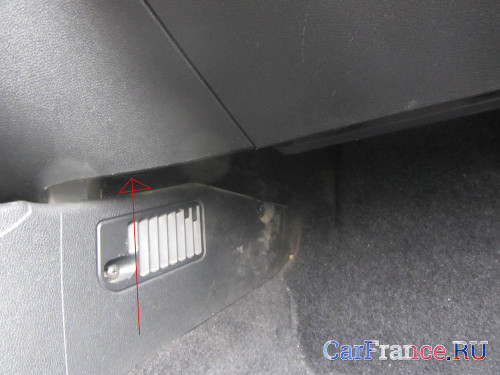

Диагностический разъем находится в районе центральной консоли, под бардачком. Если засунуть голову в ноги переднего пассажира и взглянуть вверх, то увидите такую картину

Отключение сигнализатора непристегнутого ремня на гранте

Чтобы однократно отключить зуммер сигнализатора непристегнутых ремней безопасности нужно включить зажигание, нажать и удерживать кнопку сброса суточного пробега, дважды в течение не более 10 секунд пристегнуть и отстегнуть ремень безопасности водителя. Однократная блокировка будет отключена, если зажигание будет выключено на время более 60 секунд.

Чтобы отключить зуммер сигнализатора (звук) непристегнутых ремней безопасности на бессрочную блокировку нужно включить зажигание, нажать и удерживать кнопку сброса суточного пробега, дважды с промежутком не более 5 секунд пристегнуть и отстегнуть ремень безопасности водителя. Чтобы включить обратно сигнализатор (звук) нужно проделать то же самое, но трижды.

Сегодня утром смотрел данные по температуре двигателя через программу OBD2 Torque и с первого раза не нашёл диагностический разъём. Перед поиском загуглил, что диагностический разъём установлен « со стороны переднего пассажира в районе центральной консоли «. Облазил всю центральную консоль и не нашёл никаких следов разъёма.

https://youtube.com/watch?v=95ognGQ4zIY

Блиц-советы по обслуживанию и эксплуатации Лады Гранта

Наклейте изоляцию, чтобы не перетерся бачок омывателя

Со временем перетирается бачок омывателя, т.к. от вибраций он постоянно трется об кузов. Достаточно проклеить изолоном (или любым материалом шумо- или виброизоляяции) пространство под бачком.

Устраните возможность попадания влаги в салон из подкапотного пространства

Через участок жгута проводов от ответвления на датчик коленвала до входа в кузов возможно попадание влаги в салон. Обмотайте изолентой указанный участок жгута проводов.

Устраните возможность попадания влаги в салон из-под днища

Зачастую отсутствует заглушка в днище, через которую возможно попадание влаги в салон. Приобретите 30-миллиметровую заглушку (2108-5112090), нанесите на нее мастику или герметик, установите в указанное место.

Защита от коррозии ступицы колеса

Со временем вода, проникающая под заглушку дисков, вызывает коррозию. И в самый неподходящий момент гайка может не отвернуться. Во избежание этого обильно смазываем ступичную гайку. Также промазываем тончайшим слоем места контакта ступицы и колесного диска, во избежание прикипания диска к ступице.

Где находится диагностический разъем ЭБУ на гранте?

Диагностический разъем находится в районе центральной консоли, под бардачком. Если засунуть голову в ноги переднего пассажира и взглянуть вверх, то увидите такую картину

Отключение сигнализатора непристегнутого ремня на гранте

Чтобы однократно отключить зуммер сигнализатора непристегнутых ремней безопасности нужно включить зажигание, нажать и удерживать кнопку сброса суточного пробега, дважды в течение не более 10 секунд пристегнуть и отстегнуть ремень безопасности водителя. Однократная блокировка будет отключена, если зажигание будет выключено на время более 60 секунд.

Чтобы отключить зуммер сигнализатора (звук) непристегнутых ремней безопасности на бессрочную блокировку нужно включить зажигание, нажать и удерживать кнопку сброса суточного пробега, дважды с промежутком не более 5 секунд пристегнуть и отстегнуть ремень безопасности водителя. Чтобы включить обратно сигнализатор (звук) нужно проделать то же самое, но трижды.

Сегодня утром смотрел данные по температуре двигателя через программу OBD2 Torque и с первого раза не нашёл диагностический разъём. Перед поиском загуглил, что диагностический разъём установлен « со стороны переднего пассажира в районе центральной консоли «. Облазил всю центральную консоль и не нашёл никаких следов разъёма.

Что касается использования диагностического разъема в повседневных целях

Как было сказано выше, разъем диагностики Лада Гранта предоставляет возможность расширения функций автомобиля. Среди таковых можно выделить:

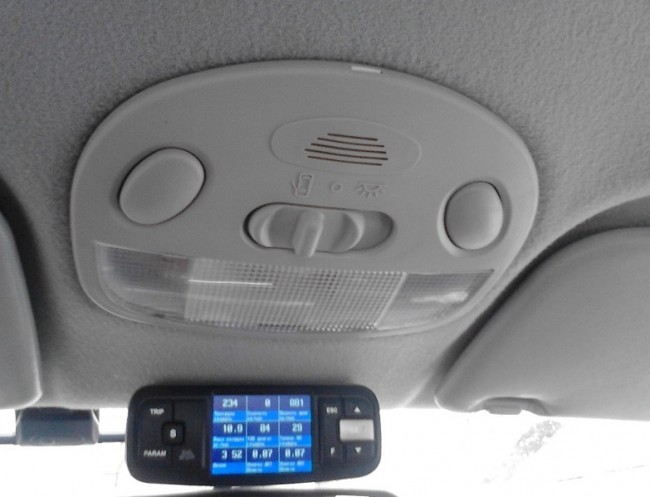

• подключение мини-бортового компьютера Multitronics VC731;

Такой шаг позволяет владельцу отслеживать поточную температуру двигателя, так как таковой опции не предоставляет производитель авто.

Также среди дополнительных возможностей появляется опция считывания кода ошибки, а также возможность контроля оборотов «вентилятора». В предустановленном производителем ПО, максимальный уровень оборотов достигается при температуре в 100 – 110 градусов.

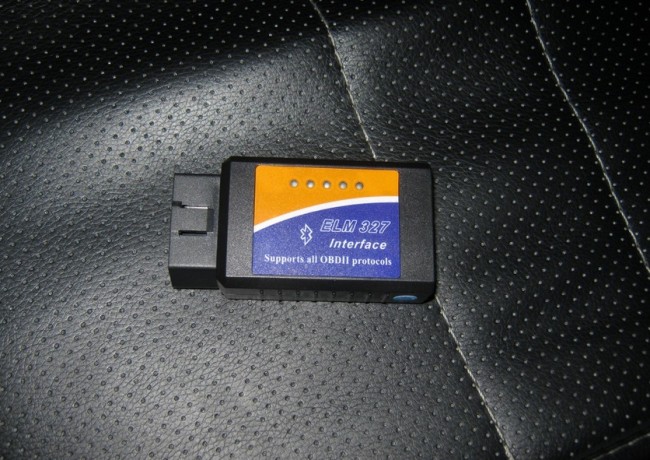

• Подключение адаптера OBD2 -> Bluetooth ELM 327;

Устройство довольно функциональное, а также совместимо, как с ПК, так и смартфоном под управлением android. Для просмотра поточных данных устройств автомобиля необходимо установить на смартфон приложение torque (совершенно бесплатное).

По средствам связи адаптера OBD2 -> Bluetooth ELM 327 со смартфоном можно просмотреть следующие параметры Лады Гранты:

• revs; • speed; • coolant; • accel; • throttle; • vacuum.

Если же речь идет о подключении в диагностический разъем адаптера ELM327, то предоставляется возможность прочитать такой параметр как “Счетчик пропусков воспламенения в цилиндре, а также непосредственно определить сам номер цилиндра.

Этапы диагностики автомобиля по OBD2

1. Доступные функции и конечный результат диагностики

Доступные функции во многом зависят от возможностей ЭБУ и ПК. Поэтому, один и тот же сканер, на разных моделях автомобилей, будет иметь разные возможности.

Основные функции диагностики через OBD2:

• Сканирование отдельных электронных блоков и всей системы в целом;
• Считка кодов и вывод отчета, с расшифрованными кодами ошибок. Отчет может предоставляться в виде графика или списка;
• Сброс ошибок – удаление из памяти ЭБУ сохраненные коды ошибок. Это нужно делать после устранения неисправности;
• Возможность просмотра и коррекции параметров в динамичном режиме. Мониторинг текущих показаний датчиков;
• Некоторые спец. функции – адаптация, программирование, кодирование и т. д.

Конечно, это не весь функционал диагностики по OBD2. Есть много интересных и нужных функций. Для каждого ПО предусмотрен свой функционал и набор инструментов для их использования.

1. Алгоритм тестирования

• Сканер подключен, связь налажена. В программе выбираем модель вашего авто. И Запускаем тестирование;
• По результатам сканирования, выводится отчет. Кода выводятся с расшифровками. Запишите их на листке. Некоторые программы дают возможность послать на печать отчет. Воспользуйтесь этой функцией;
• Далее делаем сброс кодов;
• Заглушить мотор. Через 10 – 15 минут вновь запустить двигатель и желательно немного проехаться, с поворотами и набором скорости. Так мы помогаем ЭБУ набрать данные движения, так как все предыдущие были стерты (обучаем);
• Снова просканировать и сравнить с предыдущими результатами. Повторно выведенные коды ошибок будете сбрасывать после устранения соответствующей неполадки;
• Затем можно отрегулировать работу некоторых компонентов. Для этого в сканерах и их программах, предусмотрена функция просмотра в режиме реального времени. Список того, что можно поменять, предоставит ПО на мониторе ПК и зависит от характеристик ПО бортового компьютера автомобиля.

1. Расшифровка кода

Большинство диагностических ПО предоставляют доступ к базам производителей. В них можно найти подробную расшифровку кода, с учетом особенностей вашей модели автомобиля. Информацию можно найти и в свободном доступе, введя в строку поиска, код и марку автомобиля, а также год выпуска и объем мотора.

Меры предосторожности самостоятельной диагностики

• Аккумулятор должен быть достаточно заряжен, контакты прочно соединены.
• Предварительно устраните все обрывы, электрическую сеть восстановите (если были разъединения).
• Все электроприборы, подключенные к бортовой сети (в том числе и сканер), включайте после запуска двигателя. Возможные скачки напряжения могут их повредить.
• ПО для автотестера выбирайте лицензионное, проверенных производителей. Некачественный продукт может навредить бортовой электронной системе.
• Без полной уверенности в полном понимании, не пользуйтесь специальными функциями, не вносите коррективы в ПО ЭБУ.

Бортовой компьютер контролирует все процессы в автомобиле. Это очень точное и чувствительное устройство. Некорректное вмешательство, неминуемо, приведет к его выходу из строя. Это слишком дорогостоящее удовольствие

Поэтому, всегда соблюдайте меры предосторожности

OBD-2 protocols

SAE J1850 PWM (41.6 kbaud, standard of the Ford Motor Company) pin 2: Bus- pin 10: Bus+ High voltage is +5V Message length is restricted to 12 bytes, including CRC Employs a multi-master arbitration scheme called Carrier Sense Multiple Access with Non-Destructive Arbitration (CSMA/NDA)

SAE J1850 VPW (Variable Pulse Width) (10.4/41.6 kbaud, standard of General Motors) pin 2: Bus+ Bus idles low High voltage is +7V Decision point is +3.5V Message length is restricted to 12 bytes, including CRC Employs CSMA/NDA

ISO 9141-2. This protocol has a data rate of 10.4 kbaud, and is similar to RS-232. ISO 9141-2 is primarily used in Chrysler, European, and Asian vehicles. pin 7: K-line pin 15: L-line (optional) UART signaling (though not RS-232 voltage levels) K-line idles high High voltage is Vbatt Message length is restricted to 12 bytes, including CRC

ISO 14230 KWP2000 (Keyword Protocol 2000) used by most European and Asian manufacturers. Alfa Romeo, Audi, BMW, Citroen, Fiat, Honda, Hyundai, Jaguar (X300, XK), Jeep since 2004, Kia, Land Rover, Mazda, Mercedes, Mitsubishi, Nissan, Peugeot, Renault, Saab, Skoda, Subaru, Toyota, Vauxhall, Volkswagen (VW) since 2001, Volvo to 2004 pin 7: K-line pin 15: L-line (optional) Physical layer identical to ISO 9141-2 Data rate 1.2 to 10.4 kbaud Message may contain up to 255 bytes in the data field

Note that pins 4 (battery ground) and 16 (battery positive) are present in all configurations. Also, ISO 9141 and ISO 14230 use the same pinout, thus you cannot distinguish between the two simply by examining the connector.

лада гранта obd2 видео Видео

…

2 лет назад

…

4 лет назад

ПРИОБРЕТАЛ ТУТ — https://ali.pub/2arn6h и https://ali.pub/2arn8f Распаковка тут — https://goo.gl/vKhhKe …

…

12 меc назад

Сканер отработал успешно на ладе гранта куплял здесь https://ali.pub/2hd08o.

…

4 лет назад

Рассказываю в трех словах что такое OBD II адаптер и для чего он нужен. Также показываю где в Гранте находится…

…

1 лет назад

OBD2 гранта. Где находится разъем для подключения автосканера ELM 327 OBD2 на автомобиле Лада Гранта. Подробно…

…

1 лет назад

Горит чек лада гранта. Выясняем что за чек ошибка горит на панели приборов. Сбрасывает чек ошибку на ладе…

…

4 лет назад

Место расположения диагностического разъема на Лада Гранта: https://atlib.ru/qa/raspolozhenie-diagnosticheskogo-razema-lada-granta-7579.

…

3 лет назад

Моя группа ВКонтакте: https://vk.com/club54215650 Мои другие проекты: https://new-granta.ru/ — сайт с текстовыми версиями моих ролик…

…

6 меc назад

Если на Лада Веста загорелся CHECK ENGINE? Как убрать, стереть чек на Lada Vesta. Купить сканеры-адаптеры ELM327 OBD2 у…

…

4 лет назад

Пример подключения автомобиля Lada Granta через программу Scanmaster при помощи кабеля elm327 usb https://елм327.рф/katalog-tovarov/adapt…

…

3 лет назад

Диагностика Калина2, Гранта и любой ВАЗ с помощью сканера ELM327 v1.5 программой OpenDiag. Сканер куплен на Aliexpress…

…

2 лет назад

Подпишись на мой канал — https://www.youtube.com/channel/UCBGI0iSx3_TxPxcTYW40L8g Моя группа ВК — https://vk.com/kitai_mania …

…

2 лет назад

OBD 2 VS LADA PRIORA Палю фишки! Как я нашёл, и удалил ошибку на ПРИОРЕ Реальный OBD сканер для Отечественных ВАЗов….

…

2 меc назад

Не вижу смысла переплачивать на диагностики если можно это можно делать самому с помощью OBD 2 стоймостю…

…

4 лет назад

Разрушители мифов и легенд.

…

2 лет назад

Автодиагностика. Обзор диагностического адаптера сканера ELM 327 OBD2 c Aliexpress через блютус на андройде. Тест…

…

1 лет назад

Один из простых и доступных способов самостоятельно установить бортовой компьютер в Ладу Гранту и её анало…

…

3 меc назад

Месторасположение диагностического разъема OBD на Лада Гранта.

…

2 лет назад

…

2 лет назад

GPS приемник — https://ali.pub/qzo20 OBD2 сканер — https://ali.pub/4mu0n Камера 1 — https://ali.pub/9egfh Камера 2 — https://ali.pub/nizmb mini ISO кабель …

…

3 лет назад

купить адаптер https://xn--327-qdd4ag.xn--p1ai/ckaneri-elm327/elm327-bluetooth/elm-327-bluetooth-mini.html скачать программу …

videosmotret.ru

YouTube Premium

Пожаловаться на видео?

ПРИОБРЕТАЛ ТУТ – http://ali.pub/2arn6h и http://ali.pub/2arn8fРаспаковка тут – http://goo.gl/vKhhKe======================================ПОДПИШИСЬ на канал «КИТАЙ В SHOPe» – https://goo.gl/PazuON И не пропускай новые видео. Официальная группа канала – https://vk.com/kitay_v_shope======================================КЭШБЭК EPN 7% – https://cashback.epn.bz/?i=bfc07 ПАРТНЕРКА EPN 8,5% – https://ali.epn.bz/?i=bfc07 ВСЕ ВИДЕО про СКИДКИ и ЗАРАБОТКИ – https://goo.gl/l7173L РЕАЛЬНАЯ ЭКОНОМИЯ в мобильном приложении Aliexpress – http://ali.pub/nv1w5 Браузерный ПЛАГИН EPN –http://epngo.bz/cashback_install_plug. Мобильное приложение ePN Cashback –http://epngo.bz/cashback_install_app/. Мой заработок на YOUTUBE – http://join.air.io/Kitay_v_SHOPe=========================================АЛИЭКСПРЕСС на русском – http://ali.pub/ofr3l =========================================ПЛЕЙ-ЛИСТЫ МОЕГО КАНАЛА: Все товары из Китая – https://goo.gl/nx8dbp3D печать – https://goo.gl/bh5vnHЗарядные устройства – https://goo.gl/mUXFH8Инструменты из Китая – https://goo.gl/qba3YzФлешки из Китая – https://goo.gl/PrrMY5IP камеры и регистраторы – https://goo.gl/tTOR8WАккумуляторы LI-ION, NI-MH, NI-ZN, NI-CD – https://goo.gl/YKw6ReТесты, испытания, самоделки – https://goo.gl/PbpyfAДоработка Лады Гранта – https://goo.gl/7ma0tWЛада Веста – https://goo.gl/K4mkfmKIT наборы из Китая – https://goo.gl/UiNh0lСпоры с продавцами на Алиэкспресс – https://goo.gl/BsO6KnМой заработок – https://goo.gl/l7173LРазное интересное видео – https://goo.gl/w922fPКонкурсы – https://goo.gl/sX9mst======================================Диагностический адаптер ELM327 Bluetooth Mini с кнопкой – усовершенствованная версия адаптера, позволяющая снизить энергопотребление при длительных простоях автомобиля без необходимости извлечения устройства из диагностического разъема.

Данный адаптер позволяет просматривать следующее параметры:

Обороты двигателя;Температура охлаждающей жидкости;Краткосрочная топливная балансировка;Долгосрочная топливная балансировка;Давление во впускном коллекторе;Данные кислородного датчика;Обороты двигателя;Нагрузка двигателя;Состояние топливной системы;Скорость движения автомобиля;Абсолютное давление воздуха;Опережение зажигания;Температура всасываемого воздуха;Массовый расход воздуха;Положение дроссельной заслонки;Графическое отображение параметров;Функция ведения логов;Стоп-кадр.

ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi;

ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA;

ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche;

J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu;

Диагностический разъем автомобиля Lada Granta

Диагностический разъем автомобиля Lada Granta спроектирован по стандарту OBD-2. У Лада Гранта диагностический разъем позволяет считать практически всю информацию о составе смеси и иные данные, хранящиеся в контроллере автомобиля. Это режим работы топливной коррекции, температура охлаждающей жидкости и всасываемого воздуха и др. данные. Разъем имеет 16 контактов и располагается в салоне, слева от перчаточного ящика, «в ногах» у пассажира, рядом с дефлектором вентиляции.

На фото стрелкой указано расположение диагностического разъема. Своими руками снять и установить Diagnostic Link Connector не так уж сложно. Для самостоятельного снятия ЭБУ отсоединяется минусовой провод бортового аккумулятора, выворачивается винт крепления обивки пола. Далее нужно отогнуть обивку и шумоизоляционное покрытие, чтобы увидеть непосредственно сам блок, закрепленный 3-мя гайками.

Диагностика и проверка электронной педали газа

ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.

Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.

Типовые ошибки, связанные с педалью акселератора:

• Загорелся «Check Engine» на приборке (ошибка 0504);
• Ошибка «Низкий/Высокий уровень сигнала первого датчика педали акселератора.
