Диагностика автомобилей ваз 2111 и 2112 16 клапанов и распиновка разъема

Ошибки, выдаваемые ЭБУ

Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы

Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания

Что такое ошибка ЭБУ

Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.

При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО

Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления

Ошибки на панели приборов ВАЗ 2107, отображающиеся в форме значков, вполне понятны водителю

Расшифровка кодов ошибок

ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.

Таблица: перечень кодов ошибок ВАЗ 2107 и их расшифровка

Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке

Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

1. 4-й и 5-й контакты – выходы GND.
2. 16-й контакт – +12 В (линия питания).
3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

1. Контакт H – +12 В (линия питания).
2. Контакт G – +12 В для бензонасоса.
3. Контакт A – GND-выход.
4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя

Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Материалы: http://ladaautos.ru/vaz-2112/raspinovka-i-gde-naxoditsya-diagnosticheskij-razem-vaz-2112.html

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера. Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Для чего нужен диагностический разъем

Зная, где именно располагается диагностический разъем, автовладельцы смогут в любое время самостоятельно проверить техническую исправность собственного четырехколесного друга и своевременно заменить вышедшие из строя комплектующие. К такой проверке можно приступать после активации тест-программы. С помощью последней впору решить следующие проблемы:

• отрегулировать подачу топлива;
• найти причину неисправности в трансмиссии;
• своевременно выявить неполадки в прошивке ЭБУ.

Чтобы проверка работы была сделана верно, нужно не только знать месторасположения разъема, но и правила использования прибора для диагностики. Поэтому перед приобретением тестирующего элемента специалисты рекомендуют тщательно изучить его особенности, чтобы точно понимать полученные результаты диагностики и своевременно устранять любые, пусть даже незначительные неисправности.

Расположение диагностического разъема на ВАЗ-2110 и особенности его использования

Компьютерная диагностика автомобиля ВАЗ-2110 может быть выполнена и самостоятельно, без обращения в специализированный автосервис и крупных финансовых затрат. Но для этого вам потребуется иметь хотя бы минимальные знания и навыки, а также соответствующее оборудование. Ведь без простого понимания, где находится диагностический разъем авто ВАЗ-2110 вы даже не сможете подключить адаптер к электронному блоку управления.

В данной статье мы подробно расскажем о том, как считывать и расшифровывать коды ошибок, а также ответим на самые распространенные вопросы, относящиеся к разъему ODB. Вам останется лишь следовать нашим рекомендациям.

Находим диагностический разъем на авто ВАЗ-2110

Независимо от модификации «десятки», диагностический разъем будет располагаться с правой стороны от водительского места в нижней части рулевой колонки. То есть сразу под рулем.

Такое нахождение можно назвать достаточно удобным, так как при использовании портативного компьютера (в его качестве может одинаково успешно применяться как ноутбук, так и любой современный планшет), все необходимые операции выполняются прямо на водительском месте, без необходимости демонтировать какие-либо узлы и механизмы.

Для сравнения – в автомобилях УАЗ старой модификации разъем располагается под капотом, что несколько осложняет выполнение диагностических работ.

Почему генератор на ВАЗ-2110 не заряжает аккумулятор

Распиновка разъема ODB: удобная схема расположения контактов

Чтобы собственноручно выполнить диагностику автомобиля ВАЗ-2110 через разъем, расположенный под рулевой колонкой, необходимо знать, куда подключать то или иное оборудование. Эту задачу существенно облегчает распиновка, которая представляет собой схему размещения контактов. В ней обозначены следующие основные выходы:

А – к этому выходу подсоединяется масса от аккумулятора автомобиля;
B – выход предназначен для подсоединения оборудования типа L-Line

Он применяется не на всех модификациях ВАЗ-2110, поэтому обязательно обращайте на это внимание, когда подбираете компьютерный сканер или адаптер;
M – к этому выходу осуществляется подключение устройств типа K-Line. Они вполне заслуженно считаются оптимальным выбором для самостоятельной диагностики ВАЗ-2110, так как обеспечивают отличное взаимодействие с любой компьютерной техникой;
H – выход, на который подается питание в процессе выполнения диагностических операций;
G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации.

Такое обозначение контактов позволит вам избежать ошибок при подключении диагностического оборудования, а также качественно выполнить все необходимые работы. Теперь, когда вы знаете расположение разъема ODB, а также основных его компонентов, можно приступать к оценке технического состояния автомобиля.

Компьютерная диагностика авто: основные шаги

Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

Диагностика ВАЗ-2110 своими руками

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

https://www.youtube.com/watch?v=uTN6Fovq5eQ

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные

Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

1. Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
2. Контроллер отправляет в ответ информацию.
3. Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
5. Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
6. В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

https://youtube.com/watch?v=2RWzbHFrppk

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

1. Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
3. Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

• В разъем возле рулевой колонки OBD вставляется адаптер;
• Компьютер при этом нужно уже включить;
• Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
• Далее подключаем программу, с помощью которой осуществляется тестирование;
• Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
• Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

• Контакт А — несет ответственность за подключение массы;
• Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
• Контакт М — служит для подключения K-Line;
• Контакт Н — питание +12В;
• Контакт G — контролирует работу бензонасоса.

Особенности разъёма для диагностики

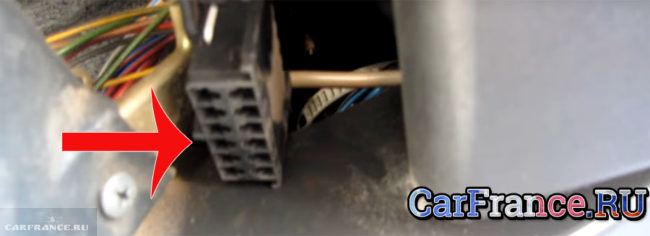

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

Мастерим проводки

Можно ещё бросить отдельно провод, но это «колхозно».

Проблема в том что коды немного отличаются от источника к источнику. Занимался в прошлом данной проблемой и понял что это лишь приближенный метод диагностики, но на первое время он сойдет.

НЕ согласен. Коды универсальные и зависят только от протокола.

Фишка в том, что может стоять и OBD1 — тогда нужен переходник. Но даже если и будет стоять OBD2 разъём — не факт, что сканер сможет подключиться к ЭБУ. Это как кому повезёт с ЭБУ.

Что можно сделать, большие обороты на ваз 2112 датчик холостого хода менял тагже

Смотреть что в ЭБУ. Я бы посоветовал электрика, так как у них есть ЗАВЕДОМО рабочие датчики холостого хода.

Алгоритм проведения снятия старой приборной панели автомобиля, с целью установки новой

Колодка диагностики ваз 21102

Примечание. Для того чтобы полностью снять старую электронную приборную панель ваз 2110, отсутствует необходимость выполнять её разборку на отдельные её элементы.

• перед тем, как непосредственным образом приступить к снятию приборной панели, необходимо крайне тщательно и детализировано изучить её схему строения;
• итак, сначала выполняется разъединение отрицательной клеммы и аккумулятора;
• затем, следует вынуть декоративные накладки, которые содержат в себе рулевую колонку ;
• саму же сигнальную пластину рулевого управления трогать не стоит, её нужно оставить на исходном месте;
• левый и правый переключатель необходимо снимать таким образом, чтобы их соединение между собой было сохранено;
• подрулевые переключатели соединены с двумя наконечниками проводов, эту связь необходимо прервать путём разъединения;
• гидрокорректор фар оснащён специальной управленческой ручкой, которую необходимо также при помощи шлицевой отвёртки снять;
• затем необходимо воспользоваться ключом на «21» чтобы отвинтить крепёжную гайку гидрокорректора фар;

Колодка диагностики на ваз 2110

• сам же гидрокооректор фар, нужно утопить в соответствующие отверстие приборной панели;
• после успешного выполнения всех вышеперечисленных манипуляций, монтажный блок можно будет освободить от крышки;
• далее необходимо вновь воспользоваться отвёрткой крестообразной формы (нужно будет крепёжный саморез, который располагается во внутренней части кронштейна приборной панели, отвернуть в противоположную сторону);
• вместе с этим, необходимо в обязательном порядке выполнить полное разъединение абсолютно всех проводов, которые содержатся в замке зажигания ;
• теперь пришло время выполнить отворот диагностического разъёма, который заключён в саморезе крепежа кронштейна;
• от выключателя сигнала отходят два провода, наконечники которых необходимо разъединить;

Колодка диагностики на ваз 21102

• саморезы левой консольной накладки необходимо отвернуть в противоположную сторону относительно исходной;
• снять саму накладку можно лишь, после сдвига передней части консольной накладки, предварительно выводя её из зацепления кронштейном;
• теперь необходимо при помощи торцового ключа отвинтить крепёжную гайку панели кронштейна;
• воздуховод и саму приборная панель ваз 2110 удерживается винтом, который нужно открутить;
• после чего, нужно будет примерно на 15-20 см отвести приборную панель внутрь салона автомобиля;
• далее необходимо выполнить полное разъединение всех 9-ти жгутов, которые соединяют между собой колодки;
• затем саму приборную панель необходимо вынуть, воспользовавшись проёмом, который расположен в левой передней двери;
• установка новой панели выполняется строго в обратной последовательности.

Примечание. Выше был описан алгоритм, который нужно не просто прочитать, а детально изучить, тогда трудности с установкой новой приборной панели не возникнет.

Маркировка диагностической колодки на ваз 21104

Инструкция установки новой и демонтажа старо приборной панели содержит множество нюансов, которые необходимо изучить тщательным образом. Вместе с этим, просмотр фото и видео — материалов является обязательным условием замены. Если его не выполнить, то запутаться в процессе демонтажа или установки не составит труда. Цена замены приборной панели просто феноменально высокая. Эти в свою очередь служит отличным стимулом для проведения самостоятельной замены приборной панели.

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной

Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.
