Неисправности ваз 2114 и ваз 2115: коды ошибок

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

1. 4-й и 5-й контакты – выходы GND.
2. 16-й контакт – +12 В (линия питания).
3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

1. Контакт H – +12 В (линия питания).
2. Контакт G – +12 В для бензонасоса.
3. Контакт A – GND-выход.
4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя

Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

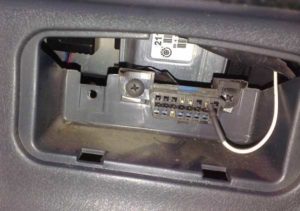

Где находится диагностический разъем на ВАЗ-2114

Местоположение диагностического разъема может отличаться от модели или же марки машины. В основном у современных железных коней диагностический разъем размещен в области рулевой колонки, зачастую – слева и снизу от нее.

Размещение диагностического разъема: особенности

В 2114-й модели, в которой предусмотрена европанель, разъем находится на главной панели управления, что под прикуривателем. Последний закрывается декоративной заглушкой. Чтобы подобраться к разъему, нужно всего лишь аккуратно поддеть заглушку, после чего она просто снимается.

Когда требуется диагностика

Зачастую автовладельцы с ужасом воспринимают знак Check Engine, возникающий на панели. Он свидетельствует о каких-либо изъянах в системе 2114-й модели. Наиболее простой выход в данной ситуации – это посетить СТО. Однако это предполагает как финансовые траты, так и временные. Между тем, благодаря установленному на нынешних машинах диагностическому разъему, вполне реально произвести компьютерную диагностику на ВАЗ-2114 и 2115 самому. Для данной процедуры понадобится купить диагностический адаптер и обладать устройством, куда подключается ноутбук, компьютер, планшет или телефон.

Самостоятельная диагностика вашего транспортного средства дает возможность:

• оперативно обнаружить неисправности в авто;
• приобрести необходимые данные с датчиков;
• произвести замену настроек;
• сэкономить денежные средства, не посещая станцию техобслуживания.

Итак, изначально диагностика требуется, когда загорается сочетание Check Engine, однако не будет лишним выполнять регулярную диагностику в качестве профилактики. Неплохо произвести дополнительно диагностику, прибегая к помощи мультиметра/компрессометра. В ходе внеочередной проверки ваша задача – исследовать в системе четырнадцатой модели уровня жидкостей, проведя визуальный кузовной осмотр машины, а также узлов на предмет механических неполадок. Затем следует проверить:

• компрессию в цилиндрах;
• в каком состоянии клапаны;
• свечи зажигания;
• высоковольтные провода;
• зарядку аккумуляторной батареи.

Только когда предварительно выполнена диагностика, стоит переходить к компьютерному исследованию.

Диагностика с использованием ноутбука: инструкция

Иногда диагностические колодки не соответствуют. Тогда понадобится приобрести переходник. В наборе с адаптером продается программа, предназначенная для диагностики. Однако программное сопровождение вполне реально скачать в Интернете на тематических сайтах. Функциональный набор они имеют идентичный, иногда отличаясь фишками. Во время подключения ноутбука необходимо отключить зажигание. Конец адаптера следует вставить в разъем, противоположный – в USB-порт компьютера. Когда подключен сам адаптер, можно включать зажигание. Дальнейшим шагом станет запуск программы, после чего впору приступать к диагностическим работам. Когда запустится программа, компьютер соединится с ЭБУ.

Так, интерфейс зависит непосредственно от программы, которая скачана. Это и перечень с показателями или графики с параметрами. Отталкиваясь от данных показаний, удастся сделать начальные выводы относительно работы мотора и главных систем авто.

Как только загорится перечень найденных ошибок, в тестовом файле (прилагается к программе) можно обнаружить их расшифровку. Кстати, файл расшифровывает все виды ошибок, высвечивающиеся при неполадках.

Итак, коды найденных ошибок расшифрованы. Теперь пришла пора их устранять. Первоначально нужно проверить датчики, поскольку от их работы зависит работа ЭБУ и правильность показаний. Неполадки в датчике могут стать причиной загорающейся ошибки. Чтобы произвести более точную диагностику, понадобятся вспомогательный контроль узлов автомобиля. После устранения неисправностей непременно предстоит произвести проверку, дабы удостовериться, что система функционирует без ошибок.

Вся информация сохраняется в памяти контроллера. Следовательно, перед очередной проверкой данные следует бросить. Для этого нужно выключить зажигание и отключить диагностическое оснащение. Достаточно отсоединить на АКБ минусовую клемму. Затем процедуру стоит повторить, то есть подключить ноутбук и произвести новую диагностику, пока не исчезнут все ошибки.

Заключение

От того, какой диагностический разъем установлен на автомобиле ВАЗ-2114, производится подключение оборудование. Купив диагностический адаптер и разобравшись, как выполнить диагностику своими силами, впору избавиться от посещения СТО, незапланированных расходов. Теперь вы можете контролировать неполадки своего железного коня.

Самодиагностика автомобиля

Процедура самодиагностики выполняется следующим образом:

1. При отключенном зажигании нажимается кнопка сброса суточного пробега одометра.
2. Затем ключ устанавливается в выключатель и прокручивается. Он проворачивается в первое положение, чтобы активировать систему зажигания.
3. После прокручивания ключа кнопка сброса пробега отпускается. Стрелки на спидометре, тахометре, датчике топлива и температуры двигателя начнут перемещаться от минимального значения к максимальному.
4. Кнопка сброса суточного пробега нажимается еще раз. На приборной комбинации отобразится надпись с версией прошивки борта.
5. Кнопка нажимается еще раз. После этого на экране приборной панели начнут отображаться коды ошибок ВАЗ 2114.

Расшифровка кодов ошибок самодиагностики ВАЗ 2114 поможет выявить неисправности автомобиля и понять какие действия необходимо предпринять.

Канал «Сам себе механик» рассказал о проведении процедуры самодиагностики на автомобиле ВАЗ 2114.

Сброс ошибки «Check Engine»

Если коды неполадок удалось исправить, нужно стереть Чек из памяти ЭБУ (электронного блока управления). В противном случае индикатор будет гореть на приборной панели при фактическом отсутствии ошибок.

Пошаговая инструкция:

1. Производится активация зажигания, двигатель автомобиля не запускается.
2. Открывается моторный отсек машины. С помощью гаечного ключа ослабляется болт, который крепит клеммный зажим на отрицательном выводе аккумулятора.
3. Затем нужно подождать примерно минуту, потом клемму батареи надо подсоединить обратно.
4. Моторный отсек автомобиля закрывается, а зажигание выключается.
5. Затем производится запуск силового агрегата машины.

Если индикатор Чек продолжает гореть, то нужно подождать какое-то время, он должен пропасть самостоятельно. В случае, когда лампочка Check Engine с приборной панели не пропадает, можно сделать вывод, что устранение неисправностей не было выполнено.

Пользователь Равил Шаяхметов показал процедуру самостоятельного удаления ошибки Чек с приборной панели автомобиля ВАЗ.

Как самостоятельно сбросить ошибки?

Для удаления оставшихся в памяти блока управления данных производится повторная самодиагностика всех систем. После отображения кодов ошибок информация об этом записывается. Повторное нажатие кнопки сброса суточного пробега приведет к удалению данных о неисправности из памяти ЭБУ.

Подробно о сбросе ошибок в машинах ВАЗ рассказал канал «Глазс Сзалг».

Диагностический разъем ваз 2115

Диагностические разъемы ВАЗ

Диагностический разъем ВАЗ для моделей после 2002 г. имеющих OBD-II разъем

B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание +12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ

H — 12V. Постоянное c АКБ через предохранительA — GND B — L-LineM — K-Line G — Управление топливным насосом.

Диагностический разъем ЕВРО 3

2 — J1850 Bus+ 4 — Chassis Ground 5 — Signal Ground 6 — CAN High (J-2284) 7 — ISO 9141-2 K Line 14 — CAN Low (J-2284) 15 — ISO 9141-2 L Line 16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель — за центральной консолью. ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком. Шевроле-Нива — OBD-II, около замка зажигания. частично прикрыт кожухом рулевого управления. ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП. ВАЗ 21126 «Приора» — за «бардачком».

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что — то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты — от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме — разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. Наэтом месте предполагалось, видимо, заглушка,но. Для восстановления связи нужно просто установить перемычку между контактами 9-1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке. На практике, для сохранения функций плавного гашения света, да и просто для отпугивания пионеров обрезают и сращивают эти два провода, оставив иммо в разъеме.

Диагностический разъем ГАЗ.

1 +12V 2 +12V от АКБ 10 L-Line 11 K-Line 12 Масса

Диагностический разъем ВАЗ

A — GND B — L-Line (может не быть) M — K-Line G — Управление топливным насосом.

H — 12V. Постоянное c АКБ через предохранитель. /может не быть.

На последних модификациях ВАЗ, рассчитанных на нормы токсичности ЕВРО 3 (4) применяется стадартный европейский коннектор OBD-II.

Назначение контактов диагностической колодки

2 — J1850 Bus+ 4 — Chassis Ground 5 — Signal Ground 6 — CAN High (J-2284) 7 — ISO 9141-2 K Line

14 — CAN Low (J-2284) 15 — ISO 9141-2 L Line 16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель — за центральной консолью. ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком. Шевроле-Нива — OBD-II, около замка зажигания. частично прикрыт кожухом рулевого управления. ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП. ВАЗ 21126 «Приора» — за «бардачком».

Шевроле-Нива — блок управления находится в районе ног переднего пассажира. Доступ к жгуту возможен только при снятом перчаточном ящике, для извлечения блока нужно демонтировать перчаточный ящик («бардачок») и открутить от блока предохранители. Для перезаписи блок можно не откручивать, если есть кабель достаточной длины.

ВАЗ 2106i — Блок управления находится на месте полочки под бардачком, там же расположены предохранители ЭБУ, диагностическая колодка и реле ПТФ. Все это закрыто чисто по отечественному, пластиковым щитком с огромными зазорами. Для подключения диагностики щиток придется открутить, т. к. несмотря на его «гибкость», вставить диагностический разъем не получается.

Распиновка OBD 2

Схема подключения контактных элементов к диагностической колодке:

1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
3. Резервный контакт, который назначается производителем автомобиля.
4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
5. «Масса» сигнала диагностического адаптера.
6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
8. Резервный контактный элемент, назначается производителем автомобиля.
9. Запасной контакт.
10. Пин, необходимый для соединения с шиной класса J1850.
11. Назначение данного контакта определяется производителем машины.
12. Назначается разработчиком авто.
13. Резервный пин, назначает производитель.
14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Характеристика диагностического разъема

Виды и распиновка диагностических разъемов может отличаться в зависимости от марок автомобилей. Чтобы узнать, какой вид разъема для диагностики установлен на вашем авто и где он находится, необходимо воспользоваться сервисным мануалом, поскольку расположение также может отличаться. Для начала ознакомимся с основной информацией касательно видов и расположения устройств для диагностики (автор видео — Мир авто).

Разновидности

Вид разъема, как сказано выше, может отличаться в зависимости от модели машины. Тем не менее, на сегодняшний день в современных авто могут использоваться только устройства, соответствующие стандартам OBD-1 и OBD-2. В основном все новые авто оборудованы OBD-2.

Подробное описание и схема наиболее распространенных колодок приведена ниже:

Расположение

Автомобильный ДР для проверки систем

Многим автовладельца интересно — где находятся устройства в их авто? Как сказано выше, расположение может быть разным в зависимости от модели транспортного средства и года ее выпуска.

Если вы не знаете, где искать ДР, его расположение может быть следующим:

1. В моторном отсеке. Такое расположение ДР актуально для автомобилей семейства ГАЗ.
2. Под вещевым ящиком со стороны переднего пассажира. Раньше такие ДР ставились на ВАЗы, выпущенные до 2002 года.
3. В более современных ВАЗах расположение ДР другое — устройство находится в салоне транспортного средства, а именно под центральной консолью со стороны водителя.
4. В районе левой ноги водителя под пластиковой облицовкой. Такое расположение актуально для Фольксвагенов, выпущенных до 1996 года, в частности, речь идет о микроавтобусах LT.
5. В блоке предохранителей. Как правило, в этом месте ДР установлены в машинах Фольксваген, выпущенных в период с 1989 по 1997 год.
6. Под центральной консолью со стороны водителя — это место установки сегодня является наиболее распространенным среди автомобильных производителей. Если вашего автомобиля нет в этой статье, то ищите разъем в этом месте.
7. Под пепельницей.
8. В автомобилях Деу ДР может располагаться и со стороны водителя, и со стороны пассажира (автор видео — Мир Матизов).
