Виды блокировок дифференциала

DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Шестеренчатые самоблокирующиеся дифференциалы

Существует три типа таких дифференциалов:

• планетарные
• Quaife
• Torsen.

Все они основаны на свойстве косозубой или червячной передачи «заклинивать» при определенном соотношении крутящих моментов. Такие дифференциалы передают большую часть крутящего момента (до 80%) небуксующему колесу. Применяются во внедорожниках и гоночных автомобилях. Недостатки: сложность; большая потеря мощности, чем у обычного дифференциала. Дифференциал типа Torsen изобретен в 1958 г. американцем Верноном Глизманом. Имеет достоинства вязкостной муфты и не имеет ее недостатков. Принцип работы основан на свойстве червячной передачи «расклиниваться». Название Torsen произошло от англ. Torque sensitive («чувствительный к крутящему моменту»). Torsen — товарный знак JTEKT Torsen North America Inc.

Разновидностей конструкций не так уж и много — можно выделить три основных:

Первый тип (T-1). Червячными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, червячные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте. Как только дифференциал пытается отдать момент на одну из полуосей, то червячную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2,5/1 до 5,0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка. Рис.10 Рис.11Второй тип (T-2). Автором этого типа является англичанин Rod Quaife В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют косозубое зацепление, которое расклиниваясь, так же участвует в процессе блокировки. Подобное устройство имеет и дифференциал TrueTrac компании EATON. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и т. д. Рис.12 Рис.13Третий тип (Т-3). Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки. Рис.14 В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении. Рис.15 В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки. Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколесных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличие от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач. Не ниже API GL-5.

Как происходит обслуживание

Обслуживание редуктора производится редко, обычно все ограничивается заменой масла. На пробеге свыше 150 000 км возможно потребуется регулировка подшипника, а также пятна контакта между ведомой и ведущей шестерней

При замене масла крайне важно очистить полость от продуктов износа (мелкой стружки), а также грязи. Пользоваться промывками редуктора моста не обязательно, достаточно использовать 2 литра дизельного топлива, дать поработать узлу на небольших оборотах

Советы, как продлить работоспособность ГП и дифференциала:

• своевременно меняйте масло, а если ваш стиль езды более спортивный, автомобиль терпит высокие нагрузки (езда на высокой скорости, перевозка грузов);
• при смене производителя масла или смены вязкости делайте промывку редуктора;
• при пробеге свыше 200 000 км рекомендуется воспользоваться присадками. Зачем нужна присадка — дисульфид молибдена, в составе присадки, позволяет снизить трение деталей, вследствие чего снижается температура, масло дольше сохраняет свои свойства. Помните, что при сильном износе главной пары использовать присадку не имеет смысла;
• избегайте трогание с пробуксовкой.

Блокировка дифференциала и система курсовой устойчивости

Принудительная блокировка дифференциала с гидравлическим приводом

Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.

Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.

Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).

Хорошо себя зарекомендовали , распределяющие крутящий момент, учитывая его разность на полуосях или исходя из значений угловых скоростей.

Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе , датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.

Назначение

Применение дифференциалов в трансмиссиях автомобилей обусловлено необходимостью обеспечить вращение ведущих колёс одной оси с разной частотой. В первую очередь это необходимо в поворотах, но также и при разном диаметре ведущих колёс, что возможно при вынужденной установке шин двух разных типоразмеров или при разности давления в шинах. В случае, если оба колеса имеют жёсткую кинематическую связь, любое рассогласование частот вращения по вышеупомянутым причинам приводит к возникновению так называемой паразитной циркуляции мощности. Это безусловно вредное явление вызывает проскальзывание колеса с меньшей силой сцепления относительно поверхности дороги, дестабилизирует движение автомобиля по дуге, нагружает трансмиссию и двигатель, повышает расход топлива и проявляется тем сильнее, чем меньше радиус поворота и выше силы сцепления, действующие на колёса. Дифференциал, установленный в разрез валов привода колёс одной оси, позволяет разорвать жёсткую кинематическую связь между колёсами и устранить паразитную циркуляцию мощности, не потеряв при этом возможностей по передаче мощности на каждое колесо с КПД близким к 100%. Подобный дифференциал называется «межколёсным», а данная область применения является основной для дифференциалов вообще, так как межколёсный дифференциал присутствует в приводе ведущих колёс всех легковых, грузовых и абсолютно подавляющей части внедорожных, спортивных и гоночных автомобилей.

Помимо привода ведущих колёс автомобиля дифференциалы также применяются:

• В приводе двух и более постоянно ведущих осей от одного двигателя (так называемый «межосевой» дифференциал).
• В приводе соосных воздушных и водных винтов противоположного вращения (в качестве дифференциала и редуктора одновременно).
• В дифференциальных механизмах поворота гусеничных машин (в связке из одного-двух-трёх дифференциалов с разными принципами совместной работы).
• При сложении передаваемой вращением мощности от двух двигателей с произвольными частотами вращения на один общий вал.

При повороте автомобиля, все его колеса проходят разный по длине путь, и если между двумя ведущими колесами существует жесткая связь, они начнут проскальзывать. Скольжение колес при повороте приводит к повышенному расходу топлива, износу шин, нарушению устойчивости и т. п.

Дифференциал позволяет ведомым валам вращаться с разными угловыми скоростями и выполняет функции распределения подводимого к нему крутящего момента между колесами или ведущими мостами. Дифференциалы бывают межколесными и межосевыми (в случае установки между несколькими ведущими мостами).

Впервые дифференциал был применен в 1897г. на паровом автомобиле. В настоящее время все автомобили имеют межколесные дифференциалы на ведущих мостах. Наиболее распространенным является конический симметричный дифференциал, включающий в себя: корпус, сателлиты, ось сателлитов (или крестовину) и полуосевые шестерни. Обычно число сателлитов в дифференциалах легковых автомобилей — два, грузовых и внедорожных — четыре.

Симметричный дифференциал получил свое название за способность распределять подводимый момент поровну при любом соотношении угловых скоростей, соединенных с ним валов. Применение такого дифференциала в качестве межколесного, обеспечивает устойчивость при прямолинейном движении, а также при торможении двигателем на скользкой дороге.

Существенным недостатком обычного дифференциала является снижение проходимости автомобиля, если одно из его колес попадает в условия малого сцепления с опорной поверхностью. При этом на колесо, находящееся в нормальных сцепных условиях, нельзя подвести крутящий момент, превышающий тот, который может быть реализован на колесе, находящемся в условиях малого сцепления (это приводит к пробуксовке колеса). Для преодоления этого недостатка в некоторых конструкциях используются Дифференциалы полноприводных автомобилей различных конструкций.

1) с электронной блокировкой;

2) с дисковым дифференциалом;

3) с вязкостной муфтой.

Управление системой осуществляется как механически водителем, так и с помощью специальных блоков управления, которые учитывают угловые скорости колес и разность крутящего момента на переднем и заднем приводе. Полностью автоматические системы позволяют экономить топливо, обеспечивают улучшение проходимости автомобиля, облегчая его управление на высокой скорости и лучше реализуют мощность мотора.

Сегодня подобные системы самоблокирующихся дифференциалов зарекомендовали себя с наилучшей стороны, они отличаются прочностью, надежностью и долговечностью, не требуя в процессе эксплуатации какого-либо сложного обслуживания и ремонта.

Схема работы дифференциала

Рассмотрим принцип, по которому работает симметричный межколесный конический дифференциал, распределяющий крутящий момент между колесами в трех различных условиях:

1. прямолинейное движение;
2. поворот;
3. пробуксовка.

При прямолинейном движении

Прямолинейное движение характеризуется равномерным распределением нагрузки между колесами автомобиля. Они имеют одинаковую угловую скорость. Сателлиты, размещенные в корпусе, не вращаются вокруг своих осей. Они передают крутящий момент от ведомой шестерни к полуосям через неподвижное зубчатое зацепление.

Работа дифференциала при повороте и прямолинейном движении

При повороте

Когда транспортное средство поворачивает, силы сопротивления и нагрузки распределяются следующим образом:

• Внутреннее колесо, имеющее меньший радиус от центра поворота, испытывает сопротивление большей силы, чем наружное. Увеличенная нагрузка заставляет его снизить скорость вращения.
• Наружное колесо, двигаясь по большему радиусу (большей траектории), наоборот, должно увеличить угловую скорость, чтобы автомобиль мог повернуть плавно, без пробуксовки.

Таким образом, колеса должны иметь разные угловые скорости. Замедление вращения полуоси внутреннего колеса приводит сателлиты в движение. Они, в свою очередь, посредством конической зубчатой передачи увеличивают скорость вращения полуоси наружного колеса. Крутящий момент, получаемый от главной передачи, остается неизменным.

При пробуксовке

Колеса автомобиля, движущегося даже прямолинейно по скользкой дороге или бездорожью, могут испытывать различную нагрузку: одно из них пробуксовывает, теряя сцепление с дорогой; другое, становясь более нагруженным, замедляется. Повторяется схема поворота. Только теперь она приносит вред: буксующее колесо может получить 100% принятого дифференциалом крутящего момента, а нагруженное вообще перестанет вращаться. Движение автомобиля прекратится.

Эти недостатки работы узла решаются различными способами:

• ручной или автоматической блокировкой;
• внедрением системы курсовой устойчивости.

Применение

Самоблокирующийся дифференциал Torsen используют как в качестве межколесных, так и в качестве межосевых устройств распределения крутящего момента. Широкую известность получил дифференциал Torsen Audi Quattro. В современных полноприводных автомобилях данное механическое устройство устанавливается довольно часто. Отметим, что межосевой дифференциал Torsen используется практически на всех автомобилях Hummer.

Популярность устройства распределения крутящего момента Торсен обусловлена отсутствием связи с какой-либо электроникой или муфтами. Данный элемент трансмиссии – это сравнительно  простой механизм, отличающийся мгновенным срабатыванием и отсутствием негативного влияния на процесс торможения. Именно поэтому дифференциал данного типа используют в своих автомобилях ведущие автопроизводители.

Механизмы частичной блокировки

Частичная блокировка отличается тем, что перераспределение момента выполняется в соотношении, меняющемся от условий движения. То есть, такой механизм при потере сцепления одного из колес лишь частично его замедляет, «перебрасывая» момент на другое колесо.

Механизмы частичной блокировки могут работать как в полностью автоматическом режиме (так называемые самоблокирующиеся дифференциалы), так и с принудительным включением.

К этому типу блокировки относятся различные виды муфт:

• Повышенного трения;
• Вискомуфты;
• Электромагнитные.

Все эти муфты построены по одному принципу. Основными их рабочими элементами являются пакеты дисков. Одна часть этого пакета жестко связана с полуосью, а вторая – с корпусом дифференциала. Диски обоих пакетов чередуются между собой.

Принцип работы рассмотрим на примере муфты повышенного трения. В таком узле фрикционные диски прижаты друг к другу с определенным усилием, в одних за счет пружин, а в других за счет нажимных колец с пружинами в центре. При движении на ровном участке фрикционные пакеты вращаются с одной скоростью, поскольку моменты по колесам распределяются равномерно. Но как только одно из колес теряет сопротивление, один фрикционный пакет начинает вращаться быстрее второго. Поскольку полуосевые шестерни конусные дополнительно возникает осевая сила смещения, которая стремится их развести. А так как диски прижаты друг к другу, возникающая сила трения «притормаживает» полуось, перебрасывая момент на второе колесо.

Дифференциал повышенного трения

В вискомуфте диски механизма не контактируют между собой, но пространство между ними заполнено специальной жидкостью, у которой при перемешивании возрастает вязкость, вплоть до полного затвердевания. Несмотря на конструктивные отличия принцип действия вискомуфты не отличается от узла повышенного трения. То есть, пока нет разницы в скоростях вращения пакетов, муфта является разблокированной. А как только один из пакетов дисков начинается крутиться быстрее, вязкость жидкости возрастает, «притормаживая» ускорившийся пакет дисков, тем самым меняется распределение момента по осям.

И виско-, и муфта повышенного трения являются самоблокирующимися. А вот электромагнитная муфта может быть, как автоматической, так и с ручным управлением. Конструктивно она схожа с узлом повышенного трения, но в ней прижатие пакетов дисков осуществляется за счет магнитов. В ручном варианте при включении блокировки в муфте создается электромагнитное поле, сжимающее пакеты между собой.

Муфта повышенного трения может устанавливаться как на межколесном, так и межосевом дифференциалах в системах постоянного полного привода. Вискомуфта из-за значительных габаритов используется только между осями, а в конструкции ведущих мостов не применяется.

Электромагнитная муфта может устанавливаться как на ведущих осях, так и в качестве межосевого дифференциала системы привода с ручным и электронным управлением, поскольку позволяет делать все колеса ведущими только при надобности.

Отдельно в качестве частичной блокировки стоит упомянуть червячные автоматические дифференциалы, ярким представителем которых являются узлы Torsen. Его особенность заключается в использовании червячных шестерен в конструкции дифференциала. В червячных передачах при определенных условиях появляется эффект «расклинивания», который и использовали при создании планетарного редуктора Torsen.

У всех механизмов частичной блокировки есть один существенный недостаток – они не способы работать длительный срок с повышенной нагрузкой. Поэтому не стоит пытаться преодолеть серьезное бездорожье с ними, поскольку это приведет к поломке узлов. Частичные блокировки по большей части устанавливаются на кроссоверы.

Типы блокировки

Блокировать работу механизма можно методом прямого соединения его корпуса с нагруженной полуосью или ограничив возможность сателлитов вращаться.

Блокировка имеет следующие виды:

1. Полная: величина передаваемого крутящего момента достигает 100 %. Детали узла соединяются жестко, лишая его возможности выполнять свои функции.
2. Частичная: крутящий момент в определенном соотношении распределяется дифференциалом принудительно и за счет ограничения работы его составных частей.

Ручная блокировка дифференциала полноприводного автомобиля

В зависимости от степени участия водителя, блокировка дифференциала может производиться в ручном или автоматическом режиме:

1. Принудительную блокировку выполняет водитель по мере необходимости (ручная блокировка). Для этого используют кулачковый дифференциал.
2. Самоблокирующийся дифференциал накладывает ограничения на работу автоматически (автоматическая блокировка). Необходимость блокировки и ее степень определяются разностью крутящих моментов на полуосях ведущих колес или их угловых скоростей. Некоторые разновидности таких систем используют датчик блокировки дифференциала.

Самоблокирующийся дифференциал (Limited-slip Differential). Дифференциал повышенного трения.

Как он работает.

Самоблокирующийся дифференциал совмещает в себе две концепции,- свободную и блокируемую системы дифференциалов. Он способен функционировать большую часть времени как обычный дифференциал, а в нужный момент автоматически блокироваться, т.е. в тот момент, когда происходит проскальзывание одного из колес. Блокировка достигается за счет вязкостной муфты, или фрикционной муфты, или за счет сложной системы гидророторного типа. В военных автомобилях ставятся зубчатые или кулачковые самоблокирующиеся дифференциалы.

Недостатки.

Чисто механические дифференциалы повышенного трения являются реактивными. То есть, они не блокируются пока не произошла пробуксовка колеса.

На каких автомобилях его можно обнаружить.

Nissan 370Z  со Sport пакетом (с вискомуфтой),  Mazda MX-5 Miata  (clutch-type),  Scion FR-S/Subaru BRZ  (helical gears).

Назначение

В автомобильной трансмиссии одной из самых важных деталей является дифференциал. Его задача состоит в том, чтобы правильно распределять и изменять крутящий момент двух потребителей, которые имеют различную угловую скорость.

Работа дифференциала заключается в том, чтобы давать правильные сигналы колёсам от коробки передач и напрямую от двигателя. Данный автомобильный узел имеет планетарное строение, что позволяет ему выполнять свою работу, даже если количество оборотов колёс в один промежуток времени имеет различие. Такое возможно, когда авто входит в поворот или начинает буксовать.

Дифференциал позволяет ведущим колёсам автомобиля вращаться с различной угловой скоростью

При всех достоинствах у простых вариантов дифференциалов есть и важные недостатки, и самый главный из них следующий: частота вращения на колёса распределяется не только в соотношении 50/50, но может стать и 100/0, когда, например, автомобиль застревает на льду или в грязи.

Наиболее частыми местами для установки дифференциала считаются:

• Коробка передач, в случае с автомобилями, имеющими передний привод;
• Раздаточная коробка или картер переднего и заднего моста, если авто имеет полный привод;
• Задний мост, на заднеприводных ТС.

Кроме того дифференциал условно делят на несколько разновидностей:

• Червячный, который считается универсальным видом;
• Конический — его чаще ставят между колёсами;
• Цилиндрический — зачастую используется для автомобилей с полным приводом и устанавливается между осями.

Существует также разделение дифференциалов по принципу симметричности. Выделяют симметричные и несимметричные узлы. Каждый из типов используется в определённых ситуациях. Несимметричная конструкция используется в полноприводных автомобилях. Дифференциал устанавливается между осями, и даёт различные пропорции крутящего момента на каждую из них. Для симметричного дифференциала подходит установка на главные оси. Это позволяет распределить между двумя колёсами равный крутящий момент.

Работа дифференциала на заднеприводном автомобиле

По месту расположения разделяют межосевой и межколёсный узел. Межколёсный дифференциал устанавливается между двумя колёсами, которые расположены на одной оси. Межосевой дифференциальный узел монтируется строго посередине между двух параллельных осей.

Главная передача

Назначение главной передачи

Основное назначение главной передачи в трансмиссии — передача тяги двигателя к, так сказать, «конечному потребителю» – колесам. Если автомобиль заднеприводный, то тяга от коробки передач через карданный вал передается на главную передачу, а та, в свою очередь, перенаправляет поток мощности на колеса через полуоси (если задняя подвеска зависимая и имеет мост) или приводные валы с шарнирами равных угловых скоростей (об этом пойдет речь дальше). Если автомобиль переднеприводный, то главная передача через шестерню связана непосредственно с коробкой передач.

Есть такое понятие, как неразрезной мост. Означает оно то, что главная передача вместе с дифференциалом находятся в корпусе, к которому подсоединены или отлиты вместе с ним изначально два кожуха полуосей. Полуоси — это валы, соединяющие дифференциал и главную передачу с колесами. Данная конструкция является частью зависимой подвески автомобиля, так как жестко связывает правое и левое ведущие колеса. Полуось жестко связывает колесо и главную передачу, то есть при преодолении какоголибо препятствия весь мост перемещается вместе с колесами и всем содержимым. Убираем кожух полуосей, корпус главной передачи устанавливаем на кузов или подрамник, колеса с главной передачей соединяем с помощью приводных валов через шарниры равных угловых скоростей и получаем разрезной мост и независимую подвеску колес. Все это подробнее описано ниже в разделе «Устройство главной передачи» и представлено на рисунке 5.32.

Примечание
Главная передача служит для понижения числа оборотов, передаваемых от двигателя к колесам, и увеличения тягового усилия. Она обеспечивает передачу вращения с карданного вала на полуоси под углом 90° при классической компоновке автомобиля (о которой подробно рассказывается в главе 3). В главной передаче применяют шестеренчатые передачи, одинарные или двойные.

Устройство главной передачи

Главная передача состоит из двух шестерен, а точнее, из конической шестерни (на рисунке 5.33 — ведущая шестерня) и конического колеса (на рисунке 5.33 — ведомое колесо).

Рисунок 5.33 Главная передача заднего неразрезного моста.

Шестерня является ведущим элементом (к ней подводится тяга от коробки передач и двигателя), а колесо —ведомым (принимает тягу от шестерни и перенаправляет под углом 90 градусов).

Шестерни изготавливают со спиральными зубьями, благодаря чему повышается прочность зубьев, увеличивается число зубьев, одновременно находящихся в зацеплении, и шестерни работают более плавно и бесшумно.

Кроме конической простой шестеренчатой передачи, у которой оси взаимно пересекаются, в легковых автомобилях применяют гипоидную передачу (показана на рисунке 5.34). В этой передаче зубья имеют специальный профиль и ось малой конической шестерни смещена вниз относительно центра большой шестерни на некоторое расстояние «S». Это дает возможность расположить карданный вал ниже и уменьшить высоту выпуклой верхней части туннеля для размещения вала в полу кузова, вследствие чего достигается более удобное размещение пассажиров в кузове. Кроме того, имеется возможность несколько снизить центр тяжести автомобиля и повысить его устойчивость при движении. Гипоидная передача обладает большей плавностью работы, более высокой прочностью зубьев и износоустойчивостью.

Примечание
Однако у гипоидной передачи есть одна неприятная особенность: порог заклинивания при обратном ходе. Расчеты данной передачи, конечно, исключают такую возможность, но всегда стоит помнить, что данную главную передачу может заклинить при превышении расчетных оборотов (при вращении в обратную сторону). Так что будьте осторожны с выбором скорости движения задним ходом.

Для гипоидной передачи необходимо применение смазки специальных сортов из-за большого давления между зубьями при работе и больших скоростей относительного скольжения между зубьями. Кроме того, требуется более высокая точность монтажа передачи.

Рисунок 5.34 Элементы главной передачи. Гипоидная передача.

Современное определение

Что такое дифференциал с точки зрения современной математики? Он тесно связан с понятием приращения переменной величины. Если переменная y принимает сначала значение y = y₁, а затем y = y₂, то разность y₂ ─ y₁ называется приращением величины y.

_{2 1}

Если величину Δу произвольной функции y = f (x) возможно представить в виде Δу = A Δх + α, где у A нет зависимости от Δх, т. е. A = const при данном х, а слагаемое α при Δх→0 стремится к нему же еще быстрее, чем само Δх, тогда первый («главный») член, пропорциональный Δх, и является для y = f (x) дифференциалом, обозначаемым dy или df(x) (читается «дэ игрек», «дэ эф от икс»). Поэтому дифференциалы – это «главные» линейные относительно Δх составляющие приращений функций.

Дифференциал.

Дифференциа́л — в общем случае есть механизм по передаче мощности вращением, позволяющий без каких-либо пробуксовок и потерь КПД складывать два независимых по своим угловым скоростям входящих потока мощности в один исходящий, раскладывать один входящий поток мощности на два взаимозависимых по своим угловым скоростям исходящих, а также работать в первом и втором вариантах попеременно. Основное назначение дифференциала в технике — трансмиссии транспортных машин, в которых дифференциал разветвляет поток мощности от двигателя на два между колёсами, осями, гусеницами, воздушными и водными винтами. Прочее использование дифференциалов в технике вообще и в транспортной технике в частности является вторичным и нечастым. Механической основой дифференциала по умолчанию является планетарная передача, как единственная из всех передач вращательного движения, имеющая две степени свободы.

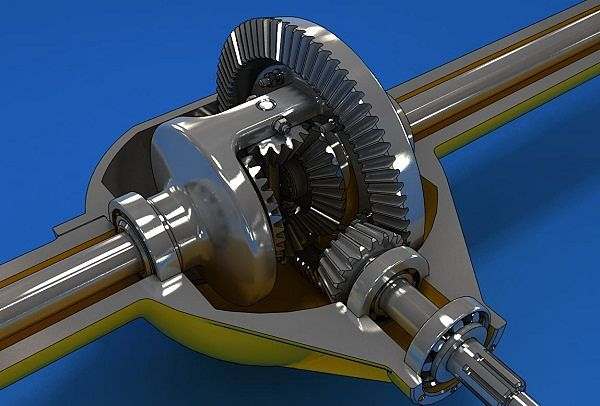

Конструкция, принцип работы дифференциала

Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:

• корпус, он же — чашка (выполняет роль ведущего элемента);
• сателлиты;
• ведомые шестеренки;

Видео: Как работает дифференциал / How Differential Steering Works (на русском)

https://youtube.com/watch?v=qbcwdSSq5h4

Эта конструкция может использовать разные виды зубчатых передач:

1. Цилиндрические.
2. Конические.
3. Червячные;

Видео: Дифференциал, обзор конструкции, принцип действия

Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения.  Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.

Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).

Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.

Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.

Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.

При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях. В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое. При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.

В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.

Плюсы и минусы самоблокирующегося дифференциала

Как и, любое устройство, самоблок имеет свои преимущества и недостатки.

Плюсы:

• повышение проходимость и управляемости автомобиля;
• автоматизация всего процесса;
• улучшение динамики при разгоне;
• устранение, хоть и частичное, пробуксовки одного из колес.

Минусы:

главный недостаток в том, что часто механизм включает блокировку тогда когда это не нужно, что может ухудшить управляемость авто.

Подводя итог, нужно подчеркнуть важность блокировки дифференциала. В сложных дорожных ситуациях она просто необходима для обеспечения высокого уровня безопасности и управляемости

И жизненно важна, для прохождения сложных трасс, горных местностей, размытого бездорожья. А способность самоблокирующегося дифференциала к полной автоматизации всех процессов еще и поднимает уровень комфорта автовладельца.

Три типа “Торсена”

В первом варианте в качестве червячных пар используются шестеренки ведущих полуосей, а также сателлиты. Для каждой полуоси имеются свои сателлиты, соединенные попарно с теми, что на противоположной оси. Соединение это осуществляется при помощи прямозубого зацепления. Оси сателлитов перпендикулярны полуосям. Данный вариант дифференциала “Торсен” признан самым мощным среди всех аналогичных конструкций. Он способен работать в очень широком диапазоне крутящего момента.

Второй вариант отличается тем, что оси сателлитов находятся параллельно к полуосям. Сателлиты в данном случае установлены иначе. Они находятся в специальных посадочных местах чашки. Парные сателлиты соединяются косозубым зацеплением, которое при расклинивании участвует в блокировке.

Третий вариант является единственным среди всей серии, где конструкция планетарная. Он применяется в качестве межосевого дифференциала в полноприводных машинах. Оси сателлитов и ведущие шестеренки здесь тоже параллельны друг другу. За счет этого узел очень компактный. Благодаря конструкции изначально можно распределять нагрузку между двух мостов в соотношении 40:60. Если срабатывает частичная блокировка, то пропорция может отклонятся на 20 %.
