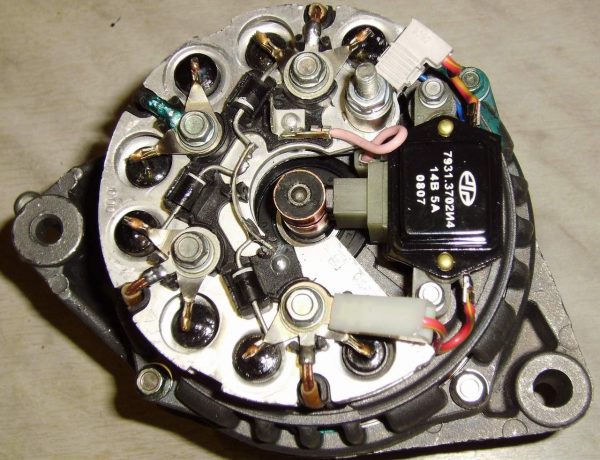

Проверка дополнительных диодов у генератора 37.3701 ваз 2107 жигули

Ещё несколько слов о регуляторе напряжения

Напоследок следует добавить, что в таких автомобилях, как ВАЗ 2107, нужно хотя бы раз в месяц обязательно проверять вольтметром величину напряжения, поступающего с генератора на аккумулятор. Как это сделать, мы рассматривали выше. Дело в том, что автомобильный прибор, показывающий уровень заряда АКБ, очень часто врёт, показывая нам норму, в то время как напряжение на клеммах батареи во время работы двигателя ниже или выше её. И здесь опасно не столько отсутствие зарядки, сколько так называемая перезарядка. Она возникает при неисправности регулятора напряжения и характеризуется подачей на аккумулятор напряжения, величина которого больше положенного.

Мне лично пришлось столкнуться с подобной проблемой. Началось всё с того, что сравнительно новый аккумулятор перестал держать зарядку. При эксплуатации автомобиля каждый день он заводился без проблем. Но стоило машине постоять неделю, как стартер своим клацаньем давал понять, что без проводов «прикуривания» он работать не будет. Визит к автоэлектрику показал, что крайняя «банка» аккумулятора раздута. Это значит, что в ней замкнули электроды. С чего вдруг они замкнули, если бы всё было в порядке. Запустив двигатель, электрик замерил напряжение на клеммах батареи. Вольтметр показал 17,2 В, что недопустимо для этой модели АКБ. Прибор на панели при этом добросовестно выдавал «норму». Проверка регулятора напряжения подтвердила диагноз автоэлектрика. Он был неисправен. Замена устройства заняла не более получаса. Да и по карману ремонт, казалось бы, ударил не сильно. Аккумулятор, конечно, пришлось заменить, так как с наступлением холодов он стал разряжаться ещё быстрее.

Примерно через полгода я случайно заметил, что фары машины стали светить заметно ярче. Потом сгорела одна из ламп головного света. Спустя неделю сгорела ещё одна. Не став ждать, пока АКБ снова раздует, я решил самостоятельно провести диагностику и ремонт. Вооружившись мультиметром, я отправился в гараж. Результаты замеров опять показали, что регулятор напряжения вышел из строя. На этот раз генератор выдавал 15,6 В. К электрику я уже не ездил. Сам снял генератор, заменил регулятор и установил всё на место. Контрольный замер напряжения показал 14,2 В. После того случая два раза в неделю стабильно измеряю напряжение. Прошло более года, пока всё в норме.

К сожалению, ВАЗ 2107 никак нельзя назвать надёжным автомобилем. Но у него всё же есть одно преимущество — простота конструкции. Поэтому совсем необязательно обращаться к специалистам при возникновении мелких неисправностей.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Тут мне недавно пришел вопрос в предыдущей моей заметке (про шкив генератора) куда же и каким образом ставится диод в цепь РН на генераторе, чтобы поднять напряжение в сети автомобиля и лучше заряжать аккумулятор ? Поискал в своих архивах и не нашел того материала, откуда я вычитал это решение. Поискал в интернете … на фразу «повышающий диод на РН» можно найти тот самый текст. Но чтобы не отправлять читающих эту заметку (и себя тоже) в этот пусть и недалекий адрес, привожу конкретный отрывок здесь вместе с некоторыми найденными картинками : источник : 2126.ru/forum/index.php?topic=9799.0 или www.lsx1600.bos.ru/regylator1.htm (рисунок на исходном сайте исчезли, но они уже все давно тут) «Конструктивно регуляторы напряжения имеют верхнюю планку в 13.6В. Это обуславливается «старой» схемой подключения, с которой была скопирована новая и «благополучно усовершенствована». В ней необходимое напряжение бортовой сети, подаваемое на регулятор для сравнения, проходило через цепочку проводов. На них то оно и падало до нормы. По новой схеме мы имеем хронический недозаряд аккумулятора. Что с приходом зимы делает довольно-таки проблематичным запуск двигателя на морозе. Также необходимо отметить, что аккумулятор начинает поглощать энергию (заряжаться) только при плюсовой температуре его самого. Поэтому зимой, если вы совершаете малые пробеги, и аккумулятор не успевает прогреваться под капотом хотя бы до нуля (плюс время заряда), он будет постоянно разряжаться. И скоро погибнет… Считается, что после пуска двигателя, чтобы аккумулятор восстановился, нужно проехать не менее 20 минут. Именно ехать, а не стоять в пробке! Как же поднять напряжение в сети? Очень просто! Необходимо заставить регулятор «думать», что у нас в сети низкое напряжение. Таким образом генератор будет давать нам недостающие вольты. Сделать это нам поможет диод. В генераторе со встроенным регулятором напряжения нужно поставить диод в цепь, как показано на рисунке.

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

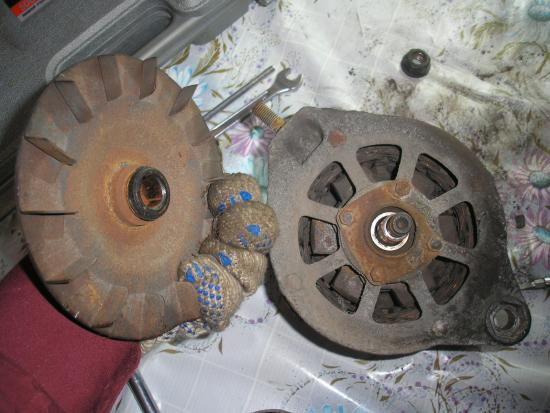

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

• Убираем крышку, достаем дистанционную втулку;
• Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
• Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Внимание: Если гайки не откручиваются, то необходимо спилить расклепанные концы болтов. При сборке устанавливаем новые болты, затягиваем их концы, затем керном расклепываем

Вынимаем крепежные болты и шайбы, крепящие подшипник;

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

• Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
• Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

• Вынимаем болты, и вытаскиваем статор из крышки;
• Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

• Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
• Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

• очищаем все детали от пыли, грязи
• продуваем воздухом с помощью компрессора.
• металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Как проверить диодный мост генератора ВАЗ в домашних условиях

Большинство автомобилистов «на Вы» с электроникой, тем более в современных автомобилях, это и неудивительно, если учитывать сложность современных двигателей. Большое количество различных датчиков и проводков наводит страх на «нашего брата». Однако есть вещи, которые на первый взгляд выглядят очень сложно, но на самом деле их ремонт и диагностика — плевое дело.

Сегодня мы поговорим о том, как проверить диодный мост своими руками. сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, как сделать ремонт генератора ВАЗ 2101. на этот раз мы поговорим конкретно про диодный мост, точнее о том как его проверить в домашних условиях.

О роли генератора в авто, наверное, не стоит лишний раз говорить, каждый знает о том, что это очень важная деталь, без которой нельзя представить двигатель. От работоспособности генератора во многом зависит срок службы АКБ. который получает зарядку от генератора .

Диодный мост состоит из четырех или шести диодов, которые преобразуют переменный ток в — постоянный по принципу двухполярного способа выпрямления. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток лишь в одном направлении, не позволяя току из бортовой электросети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

Распространенные причины перегорания диодов:

1. Попадание влаги (например во время мойки двигателя).
2. Пыль, масло и грязь, которая может попасть в генератор во время езды.
3. Во время «прикуривания автомобиля» при полной разрядке аккумулятора, в случае если вы нечаянно перепутали «+» и «-«.

На самом деле существует большое количество ситуаций, при которых диодный мост перегорает, но описывать их мы конечно же не будем.

Неисправности генератора

К сожалению, ещё не придуманы такие механизмы, которые под воздействием времени и постоянных нагрузок не выходили бы из строя. Генератор ВАЗ 2107 рассчитан на многолетнюю работу, однако в ряде случаев этому препятствуют мелкие поломки и неисправности его составляющих.

Выявить неполадки в работе генератора можно без помощи специалистов СТО: необходимо просто внимательно следить за всеми изменениями, которые происходят с автомобилем во время движения.

Загорелась контрольная лампа зарядки на панели приборов

В салоне ВАЗ 2107 на приборной панели есть вывод нескольких сигнализаторов. Одним из них является контрольная лампочка зарядки аккумулятора. Если она вдруг загорается красным, значит, в АКБ недостаточно заряда, есть проблемы с генератором. Но не всегда сигнализатор свидетельствует о неполадках с самим генератором, чаще всего лампа срабатывает по другим причинам:

• проскальзывание ремённого привода генератора — потребуется остановить машину и откорректировать степень натяжения ремня;
• повреждения в реле контрольной лампы, поэтому она срабатывает некорректно — рекомендуется «прозвонить» реле в монтажном блоке и в случае необходимости произвести его замену;
• обрыв контактов в обмотке возбуждения — это более серьёзное повреждение, которое требует снятия генератора с автомобиля, его разборки и поиска обрыва;
• сильный износ щёток в щёткодержателе — потребуется их замена, которая выполняется довольно просто;
• короткое замыкание в выпрямителе (скорее всего, перегорел один из кремниевых диодов) — рекомендуется разобрать генератор, прозвонить диоды и заменить выбывший из строя элемент.

Водитель сразу же заметит сигнал, так как лампа начинает светиться на панели приборов ярко-красным цветом

На аккумулятор не идёт зарядка

Водители ВАЗ 2107 часто сталкиваются с такой проблемой: генератор вроде бы исправно работает, а питание на АКБ не идёт. Проблема может крыться в следующих неисправностях:

• растянулся ремень генератора — необходимо проверить степень его натяжения или же заменить на новый;
• ослабление крепления наконечников проводов — достаточно просто подтянуть все крепёжные соединения и тщательно зачистить контакты и разъёмы;
• неисправность самого аккумулятора;
• повреждения в проводке — рекомендуется прозвонить все провода между АКБ и генератором и заменить повреждённые участки.

При отсутствии зарядки проблема может крыться как в генераторе, так и в аккумуляторе

Аккумулятор выкипает

Выкипание АКБ — признак того, что жить батарее осталось недолго. После этого аккумулятор не сможет полноценно работать, поэтому скоро придётся его заменить. Однако чтобы замена не привела к тем же печальным последствиям, необходимо найти причину выкипания, которая может заключаться в:

• загрязнении контакта между «массой» и корпусом регулятора генератора — необходима зачистка контакта;
• повреждениях в самой плате регулятора напряжения — рекомендуется замена платы;
• браке аккумулятора — если АКБ стала выкипать сразу же после замены.

Аккумулятор после выкипания лучше не использовать, так как его ресурс сильно ограничен

При езде раздаётся шум и скрежет из генератора

Генератор имеет вращающийся ротор, поэтому он обязательно должен издавать шум во время работы. Однако если эти звуки становятся всё более громкими и неестественными, следует разобраться с причиной их возникновения:

• ослабление гайки на шкиве — нужно подтянуть гайку и проверить степень натяжения ремня;
• выработка подшипников — в этом случае водитель может слышать громкий скрежет и даже вой во время езды, потребуется выпрессовать старые подшипники с вала и установить новые;
• замыкание в обмотке — необходима замена статора полностью;
• скрип щёток — рекомендуется зачистка щёток от налипшей грязи.

Порядок проверки при разных режимах работы двигателя

Для выполнения данной операции понадобится помощник. Последовательность действий по проверке работоспособности генератора:

1. Цифровой или индикаторный мультиметр устанавливаем в режим измерения постоянного напряжения. Проверяем параметры на клеммах аккумуляторной батареи. Согласно руководству по эксплуатации напряжение должно быть в пределах от 11,9 до 12,6 В возможно чуть меньше с учетом того, что сеть потребляет небольшое количество энергии.
2. Помощник запускает двигатель и оставляет его работ на оборотах холостого хода, вновь проверяем напряжение. Если оно упадет, это означает что генератор, либо полностью не работает, либо параметры недостаточны для заряда батареи.
3. Превышение напряжения значения в 14,5 В в течение длительного времени приведет к закипанию электролита в банках.

При выявлении неисправности генератора потребуется проверить диодный мост, электронный регулятор напряжения, обмотки статора и ротора, а также состояние щеточного узла.

Сборка генератора ВАЗ 2107

Перед сборкой генератора необходимо очистить детали от загрязнений. Металлические части лучше промыть бензином, обмотки и другие сложные детали промыть воздухом из компрессора.

Новый подшипник напрессовывается на ротор с помощью оправки. В ее качестве можно использовать головку или трубку с диаметром, совпадающим с размером внутреннего кольца подшипника.

Перед установкой задней и передней крышки необходимо проконтролировать состояние посадочных мест подшипников. Недопустимо наличие на них повреждений или задиров.

При наличии трещин в крышке необходимо заменить их новыми. Также подлежат замене болты и гайки ненадлежащего качества.

Последовательность сборки генератора соответствует порядку действий при его разборке.

После установки и подключения генератора необходимо натянуть ремень с необходимым усилием. Если он будет перетянут, выйдут из строя подшипники, если ослаблен – генератор будет буксовать при нагрузке и не выдавать необходимый ток заряда.

Устройство генератора ВАЗ 2107

Конструктивно генератор на «семёрке» имеет форму цилиндра. В литом корпусе спрятано множество мелких деталей, каждая из которых выполняет свои функции. Основными же элементами Г-221А считаются ротор, статор и крышки, которые отливаются только из специального алюминиевого сплава.

Ротор

Ротор Г-221А состоит из вала с рифлёной поверхностью, на который напрессована втулка из стали и полюсы. Втулка и клювообразные полюсы вместе образуют так называемый сердечник электромагнита. Сердечник как раз и вырабатывает электромагнитное поле в процессе вращения вала ротора.

Внутри ротора располагается также и обмотка возбуждения. Она помещается между полюсами.

Подвижный элемент ротора — рифлёный вал — вращается благодаря двум шариковым подшипникам. Задний подшипник установлен непосредственно на валу, а передний фиксируется на крышке генератора.

Ротор запрессован в обмотку генератора и не отделяется от неё при разборке

Статор

Статор собирается из специальных пластин толщиной 1 мм. Пластины изготавливаются из электротехнической стали. Именно в пазах статора и размещена трёхфазная обмотка. Катушки обмотки (их всего шесть) выполнены из медной проволоки. Собственно говоря, электромагнитное поле, поступающее от сердечника ротора, преобразуется катушками в чистое электричество.

Обрывы проволоки или нагар на её поверхности могут повлиять на выработку тока

Выпрямитель

Генератор в описанной комплектации вырабатывает только переменный ток, чего явно недостаточно для бесперебойной работы автомобиля. Поэтому в корпусе Г-221А имеется выпрямитель (или диодный мост), главной задачей которого является преобразование переменного тока в постоянный.

Диодный мост имеет форму подковы (за что и получил соответствующее прозвище среди автолюбителей) и собран из шести кремниевых диодов. На пластине три диода имеют положительный заряд и три — отрицательный. В центре выпрямителя установлен контактный болт.

Конструктивно выпрямитель действительно похож на конскую подкову

Регулятор напряжения

Регулятор напряжения на ВАЗ 2107 выполнен совместно со щёткодержателем. Устройство представляет собой неразборный узел и фиксируется к задней крышке генератора. Регулятор призван поддерживать номинальное напряжение в сети в любом режиме работы двигателя.

Электрическая схема регулятора контролирует напряжение в устройстве

Шкив

Шкив не всегда считают составной частью генератора, так как он насаживается на уже собранный корпус отдельно. Главная задача шкива — передача механической энергии. В составе генератора он связан ремённой передачей со шкивами коленчатого вала и помпы. Поэтому все три устройства работают в неразрывной связи между собой.

Шкив насаживается на вал ротора и связывается ременной передачей с соответствующими деталями помпы и коленвала

Искать информацию

Наш новый канал в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля: TWOKARBURATORS

Генераторы используются во многих областях, как автономные источники электрической энергии. Особенно широкое распространение эти устройства получили в автомобилях. Без генератора не смогут нормально работать блоки, приборы и узлы, которые полностью зависят от наличия электричества. От него же заряжается и аккумуляторная батарея. Поэтому, при возникновении каких-либо проблем в системе электрооборудования, одним из основных вопросов становится, как проверить генератор мультиметром.

Наиболее оптимальным вариантом будет обращение на СТО, для проведения полной диагностики. Однако это не всегда возможно, да и автомобиль может оказаться не на ходу. Единственным выходом из создавшейся ситуации будет самостоятельная проверка всех систем автомобиля, в том числе и генератора.

Как самостоятельно подключить генератор в ВАЗ 2107?

Каждый автовладелец «семерки» должен знать, что представляет собой схема подключения генераторной установки.

Несмотря на то, что этот агрегат довольно надежный и имеет высокий срок службы, рано или поздно он все равно выйдет из строя, причины могут быть следующими:

• перегоревшие обмотки внутри агрегата;
• межвитковое замыкание, образовавшееся в системе;
• повреждения и прочие дефекты корпуса устройства и т.д.

Если вы не планируете заниматься ремонтом генератора или ремонтные работы не принесли успеха, то нужно будет подменять устройство.

Для этого нужно сделать следующее:

1. Сначала нужно обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите зажигание, а затем откройте капот и сбросьте минусовую клемму с аккумуляторной батареи.
2. Затем вам надо будет найти сам генератор — как мы сообщили выше, он расположен с правой стороны от силового агрегата. К генератору подводится провода и силовой кабель со штекером — его необходимо отсоединить. Желательно при этом запомнить расположение проводов.
3. Далее, необходимо произвести демонтаж брызговика справа, а также защиту мотора, если она имеется.
4. Теперь начинается самое сложное. При помощи гаечного ключа вам надо будет выкрутить гайку винта, который фиксирует установку к корпусу силового агрегата. Если возникнут сложности с откручиванием гайки, то обработайте ее средством WD-40, после чего сам винт надо будет извлечь из посадочного места. Попробуйте ударить по нему молотком с другой стороны, только не сильно, это позволит выбить болт. Если извлечь винт вы не смогли, то придется демонтировать агрегат с кронштейном, на котором он фиксируется.
5. Для демонтажа кронштейна вам надо будет выкрутить два винта, в некоторых модификациях ВАЗ 2107 используются трехвинтовые крепления. В любом случае, при выполнении этих действий нужно руководствоваться конструктивными особенностями транспортного средства. Иногда для снятия агрегата нужно снимать также радиаторное устройство или сместить его немного в сторону, чтобы получить доступ к кронштейну. При этом подключенные к радиатору патрубки отсоединять не нужно.
6. После того, как агрегат будет демонтирован из места установки, вам надо будет убрать приводной ремешок и извлечь генератор.
7. Так узел снимается. Для его демонтажа необходимо выполнить все эти действия, только в обратном порядке. Прежде чем произвести монтаж устройства надо ознакомиться со схемой подключения установки и электросхемой соединений, все это должно быть указано в сервисной книжке к авто.
8. Когда узел будет установлен, необходимо произвести регулировку натяжения ремешка. Для выполнения этих действий надо будет ослабить два винта, которые крепят узел. При помощи монтировки надо натянуть ремешок и закрепить его в соответствующем положении гайкой, которая расположена на регулировочной пластине. При регулировке нужно обязательно проверить степень натяжки ремня, чтобы выполнить это, нажмите на ремешок в свободном месте между шкивами. Ремень прогнется, при этом величина прогиба должна составить не менее 1 см и не более 1.7 см, в противном случае генератор будет работать некорректно, а ремень может износиться раньше. Когда процедура регулировки будет завершена, нужно затянуть все гайки.

Ремонт генератора на ВАЗ 2107

Отремонтировать генератор можно и без посторонней помощи. Устройство легко разбирается на запчасти, поэтому произвести замену старых деталей можно даже без соответствующего опыта работы. Однако стоит иметь в виду, что генератор — это прежде всего электрический прибор, поэтому ни в коем случае нельзя допустить ошибку при сборке.

Стандартная процедура ремонта генератора на ВАЗ 2107 укладывается в следующую схему.

1. Демонтаж устройства с автомобиля.
2. Разборка генератора (одновременно проводится и дефектовка).
3. Замена износившихся деталей.
4. Сборка конструкции.

5. Монтаж на автомобиль.

Снимаем генератор с машины

Демонтажные работы занимают порядка 20 минут и требуют минимального набора инструментов:

• рожковый ключ на 10;
• рожковый ключ на 17;
• рожковый ключ на 19;
• монтажная лопатка или монтировка.

Снимать генератор с автомобиля лучше всего на остывшем двигателе, так как устройство сильно нагревается во время работы. К тому же потребуется заранее поддомкратить автомобиль и снять переднее правое колесо, чтобы было удобно работать с корпусом и креплениями генератора.

1. Демонтировать колесо, убедиться, что машина надёжно стоит на домкрате.
2. Найти корпус генератора и планку его крепления.

3. Ключом ослабить нижнюю гайку фиксации, но не выкручивать её до конца.

4. Выкрутить гайку на планке, также оставив её на шпильке.
5. Немного сдвинуть корпус генератора в сторону мотора.

6. В это время ремень генератора ослабится, что позволяет снять его со шкивов.

7. Отсоединить всю проводку от генератора.
8. Выкрутить ослабленные гайки.

9. Потянуть корпус генератора на себя, снять его со шпилек.

Видео: демонтаж генератора

Разбираем устройство

Чтобы отремонтировать генератор, необходимо его разобрать. Во время работы потребуются:

• рожковый ключ на 19;
• накидной ключ на 19;
• трещотка (можно добавить удлинитель);
• головка на 8;
• головка на 10;
• небольшой молоток.

При таком подходе вы всегда будете уверены в том, что каждая деталь точно соответствует своему месту

Разборка генератора Г-221А проводится в соответствии со следующим алгоритмом.

1. Выкрутить четыре гайки с задней крышки генератора, снять крышку.

2. Снять шкив, выкрутив фиксирующую гайку.

3. После демонтажа шкива корпус разделить на две части: одна часть выходит из другой. В одной руке должен остаться ротор, в другой — статор.
4. С вала ротора вытащить шкив. Если шкив выходит туго, можно аккуратно постучать по нему молотком.
5. Из корпуса ротора вытащить вал с подшипниками.

6. Выпрессовать подшипники.

7. Статор разобрать на запчасти, стараясь не задеть обмотку.

В процессе разборки сразу же можно выявить основные неисправности тех или иных узлов. Соответственно, замене подлежат все те детали, которые:

• покрыты сильным нагаром;
• изношены;
• имеют зазубрины, трещины и деформации на поверхности.

Видео: разборка генератора

Ремонт своими руками

Процедура ремонта генератора — это замена тех деталей, которые не прошли дефектовку. Менять подшипники, диоды, обмотку и прочие узлы просто: старая деталь снимается, на её место устанавливается новая.

Перед началом ремонта необходимо подсчитать, какую примерно сумму потребует покупка комплектующих. Вполне возможно, что ремонт старого генератора будет нецелесообразным, так как детали обойдутся фактически в стоимость нового генератора.

Перебираем генератор ВАЗ 2107 37.3701

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись
