Как определить неисправность диодного моста генератора на ваз: характерные симптомы
Содержание:
- Способ №1 — без демонтажа блока.
- Признаки неисправности генератора и пути их устранения
- Замена щеток генератора после их естественной амортизации
- Сообщества › Автоэлектрика › Блог › Диодный мост генератора. Как проверить в домашних условиях
- Как проверить работоспособность изделия
- Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя
- ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ И ОСОБЕННОСТИ ВЫПРЯМИТЕЛЯ
- Диод в схему
- Ремонт диодного моста генератора
- Ремонт и устранение неисправностей
- 3.5. Ремонт генератора
Способ №1 — без демонтажа блока.
1. Снимите защитный кожух генератора.
2. Проверьте на работоспособность всю цепь диодов, для этого подключите лампочку (1..5, 12 В) одним концом к минусу на АКБ, вторым – к плюсу клеммы «30». Если лампа загорелась, в цепи есть короткое замыкание, следовательно, один или несколько диодов в ней неисправны, осталось только определиться какие (положительные или отрицательные)
Эта информация подскажет знающему автовладельцу, на что обратить свое внимание, чтобы установленный на место неисправного рабочий диодный мост генератора тоже не сгорел
Оставим небольшой запас прочности, скажем, 5%, это дает нам 75 мА. В идеале необходимо, чтобы диод также оставался в области проводимости — нужно добавить 5 мА удерживающего тока. Решение «только для Зенера» работает хорошо, но это справедливо только в ситуациях, когда ток нагрузки остается относительно стабильным.
Хеп, интересно, неужели транзисторы не могут нам помочь? Чтобы дать обзор других возможностей с диодами и конденсаторами, некоторые небольшие сборки, чтобы продемонстрировать, что некоторые компоненты могут, конечно, упростить интерфейс с внешним миром — устранение головоломок программирования.
3. Итак, первой проверим отрицательную группу, для этого соединим минус лампочки с корпусом генератора, а плюс – с одним из крепежных болтов диодного моста. Если лампочка загорится (постоянно или будет моргать), значит, имеет место короткое замыкание либо вентилей, либо витков обмотки статора.
Эта сборка с конденсатором, резистором и диодом позволяет «обнаружить» нарастающий фронт сигнала. В следующем осциллографе зеленой трассировкой является вход, а синий — выход. Действие датчика переднего фронта. Увеличивая значение конденсатора, можно увеличить длительность выходного сигнала.
Те же компоненты немного реорганизованы с дополнительным подключением. Действие детектора падения фронта. Да, это точная инверсия другого осциллографа. Тогда сопротивление «тянет» выход в покое на 5в. Вы видите маленькую «стрелку», вызванную проведением диода.
4. Переходим к плюсовым диодам. Соединяем плюс аккумуляторной батареи через нашу лампочку с зажимом генератора «30», а минус подводим к одному из болтов крепления выпрямительного блока. Загоревшаяся лампочка – явный признак присутствия короткого замыкания.
Из-за ориентации диода ток может протекать, напряжение падает до нулевого напряжения, что является окончанием полупериода. Выпрямленный полуцикл напряжения сети. Видно, что отрицательные пики были заблокированы диодом. Четыре диода могут быть подключены, как на схеме, или использовать «сборный» мост. Они существуют в различных формах и размерах.
Приступаем к проверке
Вот еще один способ сделать это. Альтернативная схема диодного моста. И это то, что происходит в первом полугодии: «проходящие» диоды красны. Положительное чередование, первый цикл. Отрицательное чередование, второй цикл. Если вы внимательно посмотрите, вы увидите, что каждый полуцикл правильно «заострен» от диодов, и каждый восстанавливает последовательность циклов с правильной полярностью.
5. Последний этап – диагностика дополнительных диодов. Оставляем минус аккумуляторной батареи на одном из болтов крепления моста диодов, а ее плюс через лампу подводим к выводу генератора «61». Излучающая свет лампа опять же свидетельствует о присутствии замыкания в данной группе диодов.
Фоторезистор
Как на трассе осциллографа. Вы все знаете о диодном мостике! Таким образом, вы можете подключить свои кнопки так. Проводка ручки и ее сопротивление выталкиванию. Две наиболее важные особенности. Подключение фоторезиста. Так почему это сопротивление в серии? Чтобы прочитать напряжение, необходимо иметь ток, который пересекает сопротивление. И выбор значения сопротивления? Чтобы ограничить интенсивность, когда фоторезист находится в полном солнечном свете, интенсивность ограничена несколькими миллиамперами. Кроме того, значение сопротивления задает амплитуду измеренных значений между темной ситуацией и полной ситуацией света.
Признаки неисправности генератора и пути их устранения
Работа генератора контролируется сигнализатором на щитке приборов. При включении зажигания окошко должно гореть и гаснуть — после запуска мотора. Если так и происходит, значит все хорошо, генератор исправен.
Слишком яркое или слишком слабое свечение сигнализатора уже свидетельствует об определенных неисправностях деталей системы генератора. В любом случае, недостаточный заряд батареи всегда косвенно указывает на проблемы с генератором.
Генератор вообще не подает зарядный ток
Очень частым явлением представляется слабое натяжение ремня привода. При его проскальзывании генератор не может работать на полную мощность, и это приводит к постепенному разряду аккумуляторной батареи. Также причиной пробуксовки ремня могут стать изношенные подшипники генератора. Необходимо помнить, что ресурс работы у данного узла меньше, нежели у двигателя, и составляет около 130-160 тыс. км.
При слабом натяжении ремня привода генератор не может работать на полную мощность, что приводит к постепенному разряду аккумуляторной батареи
Зависание щеток — вторая по частоте проблема — возникает из-за накопления грязи на щеткодержателе и самих щетках, а также из-за ослабления щеточных пружин. Чтобы решить проблему, необходимо очистить вышеуказанные элементы, а пружины, соответственно, заменить на новые. Впрочем, может иметь место серьезный износ щеток, что потребует их замены.
В ходе интенсивной эксплуатации иногда возникает так называемое подгорание контактных колец, вследствие чего значительно ухудшается или пропадает контакт с генератором. Такая проблема решается основательной зачисткой и шлифовкой колец либо их проточкой. Дополнительно стоит осмотреть проводку, соединяющую генератор и аккумуляторную батарею, на предмет обрывов.
Также причиной отсутствия зарядного тока может быть неисправный регулятор напряжения, который подлежит замене на новый. Нередкими являются случаи обрыва обмотки возбуждения, при наличии определенного опыта ремонтных работ это можно устранить
Еще важно обратить внимание на то, что бывают случаи задевания ротором окружающих его поверхностей. Это может привести к их частичному повреждению. Причиной обычно является выработка подшипников или мест посадки
Причиной обычно является выработка подшипников или мест посадки.
Замена щеток генератора после их естественной амортизации
Причины амортизации щеток генератора:
- Посадка напряжения.
- В сумрачное время недостаточно освещения от фар.
- На аккумулятор не идет заряд.
- и др.
При обычном ТО, на небольшие проблемы генератора внимания ни кто не обращает, по этой причине изношенные щетки всегда неожиданность. Не спешите сломя голову менять щетки в случае возникновении первичных симптомов неполадок. Выясните очаг неполадок, затем разбирайте корпус генератора.
Как произвести демонтаж щеток генератора:
Прежде чем провести работу по замене генераторных щеток, необходимо снимать вместе в сборке с регулятором напряжения, поэтому открепляем клемму минуса и отсоединяем от кожуха провода.
- Отсоединяем провода.
- Удаляем колпачок с системы проводов вывода на +, отсоединяем гайку закрепляющую этот пучок и убираем с блока.
- Убираем кожух пластиковый, предварительно отсоединив фиксаторы.
- Отсоединяем крепеж регулятора напряжения.
- Доставая регулятор, не забудьте отсоединить колодку проводов.
- Меняем щетки таким же методом но последовательность меняется все устанавливаем на свои первоначальные места.
Сообщества › Автоэлектрика › Блог › Диодный мост генератора. Как проверить в домашних условиях
Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.
Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.
Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.
Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.
1. Для начала, проверим диодный мост на короткое замыкание между пластинами. Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.
*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.
2. Проверим положительные диоды на «пробой» и обрыв. Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.
Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.
3. Проверим отрицательные диоды на «пробой» и обрыв. Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.
Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.
4. Проверяем дополнительные диоды на «пробой» и обрыв. Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.
Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.
Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим «прозвона диодов» или измерения сопротивления 2000 Ом и проверяем каждый диод.
Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.
Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.
Как проверить работоспособность изделия
С помощью мультиметра проверить исправность очень легко. Нужно:
- Положительный щуп мультиметра приложить у плюсовой диодной шине;
- То же проделать с отрицательным щупом и выводом диода «-»;
- Эта проверка при исправности диодного моста должна выдать близкие к бесконечности показания. Если это не так – есть неисправности, нужна замена;
- Теперь меняем щупы местами (прикладываем плюс к минусу и наоборот) ;
- Смотрим на показания. При исправном узле показания должны быть несколько сот Ом;
- Чтобы проверить дополнительный диод, производят те же действия, что описаны выше.
Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя
— Напряжение, выдаваемое генератором и измеряемое на выводах АКБ при работающем двигателе меньше 13.6 В.
— Контрольная лампа разряда АКБ в щитке приборов на панели не гаснет после пуска двигателя. Стрелка вольтметра находится в красной зоне или на ее границе.
— Контрольная лампа разряда АКБ не загорается при повороте ключа в замке зажигания и не горит при работающем двигателе. Все остальные приборы и лампы функционируют нормально. Стрелка вольтметра находится либо в красной зоне, либо на ее границе.
Следует отметить, что часто аналогичные признаки возникают при неисправности регулятора напряжения генератора. Поэтому перед проведением проверки стоит убедиться в его исправности.
Что нужно знать перед проверкой

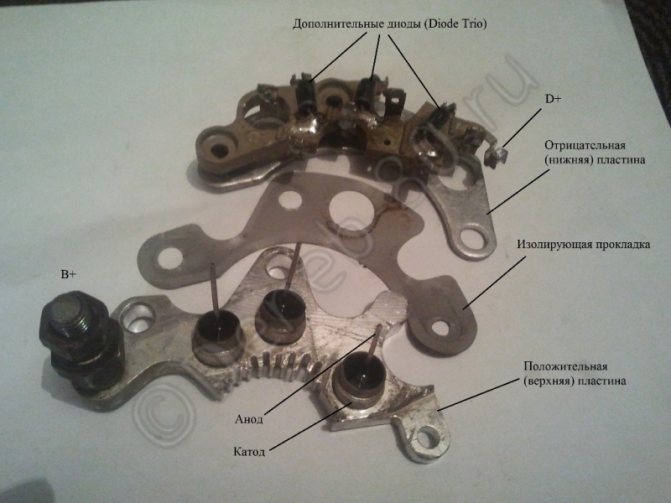

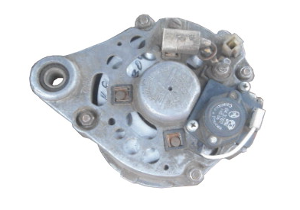

В диодном мосту три положительных диода, три отрицательных и три дополнительных. Диод должен пропускать электрический ток только в одном направлении и никак в другом (от этого мы будем отталкиваться при проведении проверки диодного моста). Неисправный диод (вентиль) либо вообще не пропускает ток – обрыв, либо пропускает в обеих направлениях – диод «пробит».
Необходимые для проверки инструменты
— Мультиметр (тестер, автотестер…) с режимом омметра
— Если нет мультиметра, контрольная лампа 1-5 Вт 12 В и пара длинных изолированных проводов
Проверка диодного моста генератора 37.3701, не снимая его с двигателя при помощи мультиметра или контрольной лампы
Предварительно отсоединяем все провода от генератора и регулятора напряжения.
1. Вначале проверяем весь диодный мост на наличие короткого замыкания.

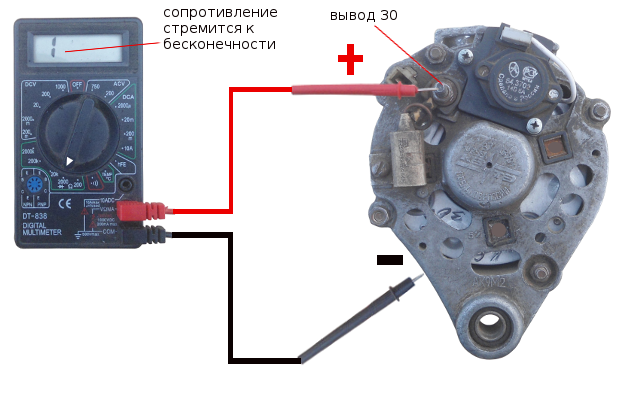

Вариант первый (мультиметром)
Прижимаем положительный вывод мультиметра в режиме омметра к выводу 30 генератора, а отрицательный вывод к его корпусу. При исправном диодном мосту сопротивление стремится к бесконечности.
Вариант второй (контрольной лампой)

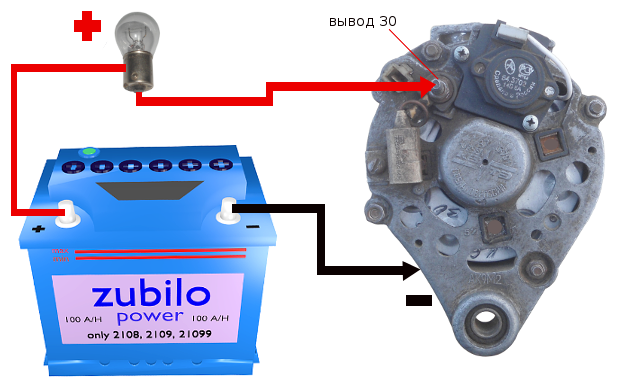

Подаем плюс по проводу, через контрольную лампу, на вывод 30 генератора, а минус на его корпус. Если лампа загорелась, диодный мост неисправен, если нет, то все в порядке.
Следует отметить, что аналогичные симптомы бывают при замыкании обмотки статора на массу.
2. Проверка положительных диодов на «пробой».
Вариант первый (мультиметром)

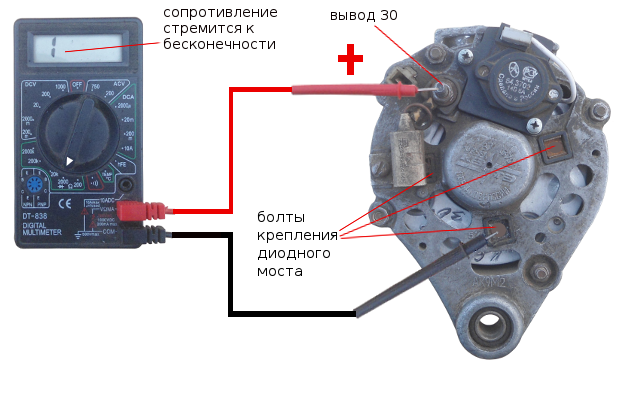

Положительный щуп мультиметра в режиме омметра прижимаем к выводу 30 генератора. Отрицательный к одному из болтов крепления диодного моста. Если диоды исправны, сопротивление стремится к бесконечности.

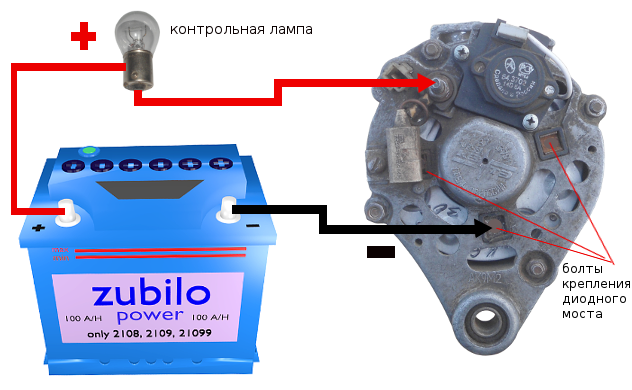

Вариант второй (контрольной лампой)
Подаем плюс от АКБ через контрольную лампу на вывод 30 генератора. Минус с АКБ пускаем на один из болтов крепления диодного моста. Если лампа загорелась, «пробит» один или несколько положительных диодов.
3. Проверка отрицательных диодов.
Вариант первый (мультиметром).
Соединяем положительный щуп мультиметра с одним из болтов крепления диодного моста. Отрицательный прижимаем к корпусу генератора. Сопротивление стремится к бесконечности – диодный мост исправен.
Вариант второй (контрольной лампой).
Соединяем плюс АКБ через контрольную лампу с одним из болтов крепления диодного моста. Минус от АКБ подаем на корпус генератора. Лампочка загорелась – отрицательные диоды неисправны, нет – все в порядке.
4. Проверка дополнительных диодов.

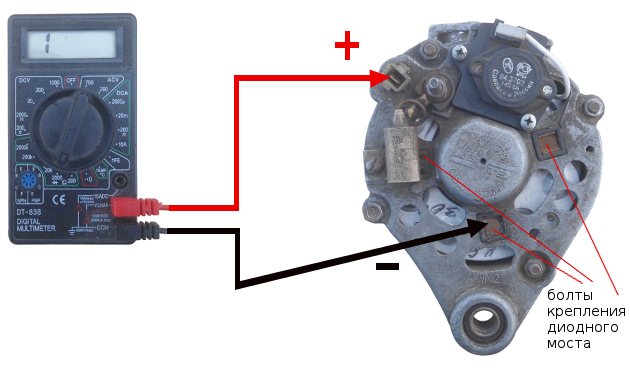

Вариант первый.
Прижимаем положительный щуп мультиметра в режиме омметра к выводу 61 генератора. Отрицательный прижимаем к одному из болтов крепления диодного моста. Сопротивление стремится к бесконечности – дополнительные диоды исправны.

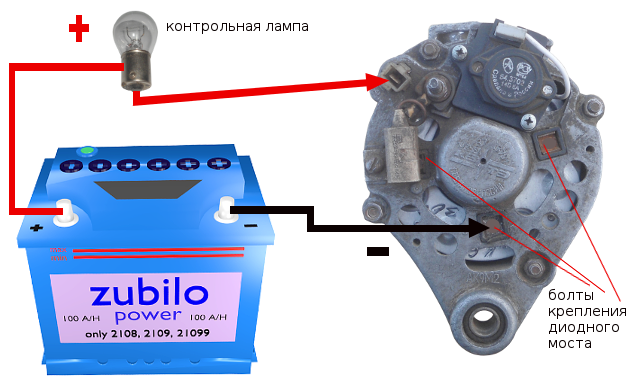

Вариант второй.
Соединяем плюс АКБ через контрольную лампу с выводом 61 генератора. Минус от АКБ подаем к одному из болтов крепления диодного моста. Лампочка загорелась – дополнительные диоды неисправны, нет – все в порядке.
Примечания и дополнения
— Более подробная проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 проводится на специальном стенде и при помощи осоциллографа.
— Если есть необходимость более конкретно выяснить причину неисправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099, то необходимо снять генератор с двигателя, разобрать его и проверить каждый из диодов. См. статью на сайте: «Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)».
Еще пять статей на сайте по электрике автомобилей ВАЗ 2108, 2109, 21099
ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ И ОСОБЕННОСТИ ВЫПРЯМИТЕЛЯ
Диодный мост генератора, в зависимости от типа, может состоять либо из 4, либо из 6 диодов, выполняющих функцию преобразования переменного тока в постоянный с заданной частотой пульсации. Принцип работы устройства строится на методе двухполярного выпрямления, который также широко используется в разнообразных электронных системах.
Помимо преобразования, агрегат выступает клапаном, назначение которого – пропускать ток исключительно в одном направлении. При исправно функционирующем устройстве ток из генератора попадает в электросеть четырнадцатой, но не проходит обратно на статор. Если же узел вышел из строя, происходит утечка тока, и он проходит в обоих направлениях. Это будет способствовать постоянной нехватке питания, и системы автомобиля, потребляющие электричество, не смогут работать.
На ВАЗ 2114 устанавливается трехфазный выпрямитель, который обладает следующими преимуществами:
- Преобразовывает переменный ток в постоянный ток с наименьшей частотой пульсации: чем меньше частота, тем стабильнее будет функционировать электронные системы автомобиля;
- Может укомплектовываться диодами как мостового, так и полумостового типа;
- Дает возможность установить фильтр тока – конденсатор.
Статья в тему: Почему не работает спидометр на четырке: проверяем датчик скорости Стоимость диодного моста составляет от 500 до 1100 рублей, в зависимости от производителя. На рынке представлены выпрямители как от китайских фирм, обладающие невысокой стоимостью и сомнительным качеством, так и от известных брендов, надежность продукции которых проверена множеством автовладельцев.
Как свидетельствуют отзывы владельцев четырнадцатой, лучше всего себя зарекомендовали устройства от LG. Оптимальным вариантов в плане соотношения цены и качества является модель LG 0108.Она же может использоваться как диодный мост генератора ВАЗ 2115.

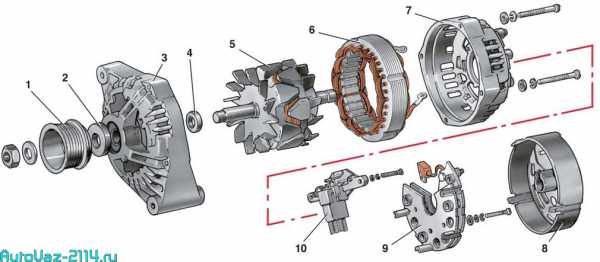

Составные части генератора, под номером 9 – выпрямитель тока
Диод в схему
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Установка диода с тумблером – самый простой способ увеличить напряжение
Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей
Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.
Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.
Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.
Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

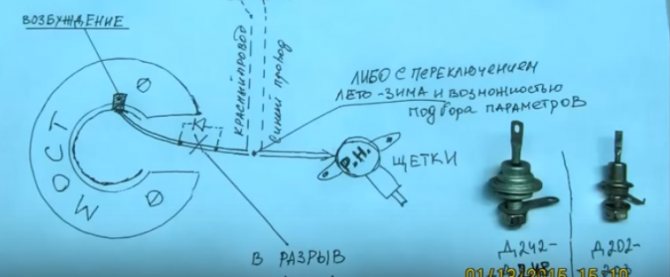

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.
Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

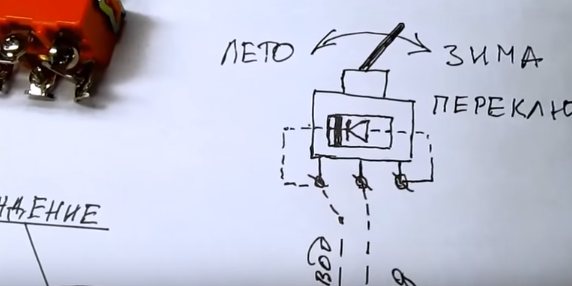

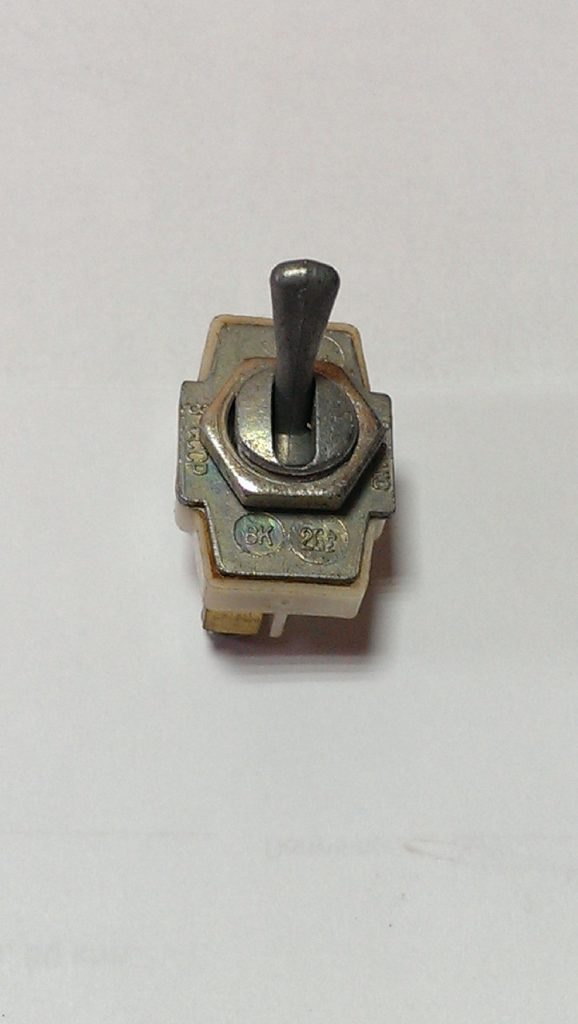

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.
Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.
Диоды можно использовать следующие.
Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.
С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.
Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).
Установка диода в цепь – это универсальное решение, дающее хороший результат. Однако следует помнить о некоторых важных моментах:
- Соблюдать полярность, подключая дополнительный диод. Если нарушить это правило, то зарядка на АКБ поступать не будет.
- Диод обязан быть подобран так, чтобы выдавать ток не менее 5 А.
- Желательно устанавливать диод вне генератора, так как он будет сильно греться.
- Более эффективными считаются кремниевые диоды. Они способны забирать напряжение в пределах 0.8-1.2. А вот германиевые диоды – не больше 0.7 вольт.
Ремонт диодного моста генератора
Речь пойдет о том, как отремонтировать диодный мост генератора.
Все написано на примере генератора фирмы Delta Autotechnik. Данный генератор был установлен на Opel Vectra B с двигателем X25XE и проработал на автомобиле около 1 года. Признаками неисправности системы заряда аккумулятора были: поначалу спонтанное мигание лампы зарядки, потом эта лампа засветилась постоянно.
Снимать генератор на данной машине – вещь очень трудоемкая. Генератор расположен в очень неудобном месте (неудобном не потому, что про него говорить неудобно)). Чтобы снять генератор, нужно открутить переднюю часть глушителя, и открутить и вытащить из коробки передач правую полуось. На форумах где-то писали, что можно открутить правую часть подрамника и, опустив ее, вытащить генератор. В общем, геморр еще тот. Из-за всего этого грешить на генератор или регулятор напряжения, или диодный мост, хочется в самом крайнем случае. Лучше сто раз перепроверить и убедиться, что виноват именно генератор. Для начала нужно измерить напряжение на аккумуляторе при заведенном двигателе. Если напряжение меньше 13 В, значит заряд не идет.
Далее отдельно проверяем регулятор напряжения и диодный мост.
Недавно приобрел очень хороший компактный мультиметр, который можно всегда возить в машине. Вот его обзор. А заказать такой можно по этой ссылке.

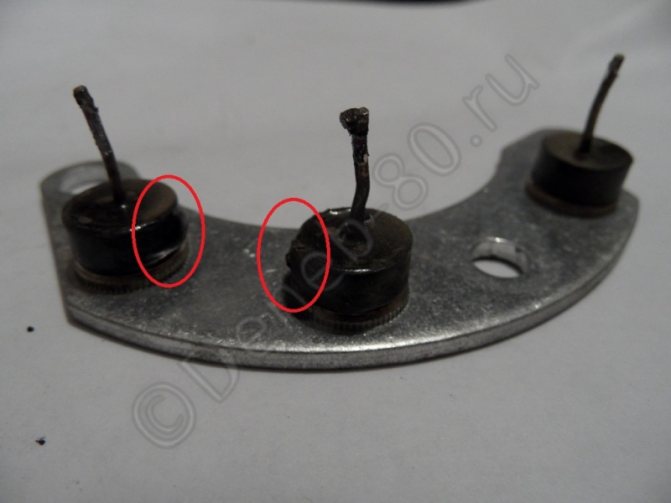

В моем случае сгорели 2 диода, но остальные вздулись, скорей всего, от перегрева
Поэтому лучше менять все 6 диодов на новые.
Сначала нужно узнать, на какой ток должны быть новые диоды. Если генератор 100-амперный, то можно взять диоды на 35 А (так как 3 диода на каждый полюс). Напряжение можно взять от 200 В и выше. Я выбрал диоды фирмы HC-Cargo. Это первое, что нашлось. И на сайте есть фото диодов, что очень удобно. Если искать на сайте этой фирмы, то нужно последовательно выбрать Alternator Components -> Alternator Parts -> Rectifiers -> Rectifier Parts -> Diodes. Далее, очень важный параметр, это диаметр диода, если диод впрессовывается (Press-fit). Желательно померить диаметр у старых диодов. В моем случае, диоды были с диаметром впрессовываемой части (OD) 12.7 мм (1/2″). Положительная полярность (Polarity Positive) означает, что впрессовываемая часть – это катод, а торчащий вывод (Lead) – анод. Для отрицательной полярности (Polarity Negative) все в точности наоборот. Для выпрямительного моста генератора нужно 3 диода положительной полярности и 3 отрицательной. Для генератора Delta Autotechnik я заказывал диоды с артикулами: 130911 и 130912.
Замена диодов. Далее все относится к генератору фирмы Delta Autotechnik. Но принцип для всех одинаков. По такому варианту делал я, но каждый может придумать свой вариант замены. Диоды запрессованы в пластины из алюминия. Для выпрессовки старых диодов понадобится выколотка диаметром чуть меньшим диаметра диода . И если есть трубка с диаметром 14-15 мм, то лучше поставить ее с противоположной стороны. И выколоткой просто выбить старые диоды. Запрессовывать новые диоды нужно с той же стороны, с которой выбивались старые. С противоположной стороны также лучше поставить трубку. Затем, лучше через деревянный брусок, забить новые диоды.
Перед запрессовкой новых диодов лучше еще раз проверить с помощью мультиметра, какие диоды в какую пластину диодного моста запрессовываются.
В пластину, которая лежит снизу и имеет контакт с корпусом генератора, запрессовываются диоды с отрицательной полярностью (Polarity Negative). Диодный мост собирается в порядке, обратном разборке.
Корпус генератора имеет большую шероховатость. Поэтому перед установкой нижней пластины с диодами, которая имеет контакт с корпусом генератора, лучше смазать место ее соприкосновения с корпусом тонким слоем теплопроводной пасты. Паста наносится очень тонким слоем, только лишь, чтобы заполнить мельчайшие неровности поверхности и создать однородную среду для улучшения теплоотдачи.
Диодный мост устанавливается на свое место. Выводы обмоток зажимаются и/или припаиваются к соответствующим контактам моста.
Оставить сообщение:
См. также:
Ремонт диодного моста генератора обновлено: 23 ноября, 2019 автором: Deneb-80
Ремонт и устранение неисправностей
Все механические неполадки устраняются путем замены неисправных узлов и деталей (щеток, ремня, подшипников и т.п.) на новые или исправные. На старых моделях генераторов зачастую требуется проточка контактных колец. Приводные ремни меняются вследствие износа, максимального растяжения или истечение срока эксплуатации. Поврежденные обмотки ротора или статора, их, в настоящее время, меняют на новые в сборе. Перемотка хоть и встречается среди услуг автомастеров, но все реже — это дорого и нецелесообразно.
А вот все электрические проблемы с генератором нужно решать вследствие проверки, как других элементов цепи (в частности АКБ), так и непосредственно его деталей и выходного напряжения. Одной из частых проблем, с которой приходится сталкиваться автовладельцам — это перезаряд, или же наоборот, низкое напряжение генератора. Устранить первую неисправность поможет проверка и замена регулятора напряжения либо диодного моста, а с выдачей низкого напряжения разобраться будет чуть сложнее. Причин, почему генератор выдает низкое напряжение, может быть несколько:
- увеличение нагрузки на бортовую сеть потребителями;
- пробой одного из диодов на диодном мосте;
- выход из строя регулятора напряжения;
- проскальзывание поликлинового ремня (вследствие слабого натяжения)
- плохой контакт массового провода на генераторе;
- короткое замыкание;
- просаженный аккумулятор.
При создании ВАЗ-1111 и 11113 «Ока» один из основных упоров конструкторами делался на дешевизну производства и это просматривается во всех составляющих этого авто. То же электрооборудование малолитражки включает в себя только самое необходимое для обеспечения безопасности движения, а о комфортабельности особой речи и не ведется.
«Ока» обладает стандартной для любого авто электрической схемой, где источниками питания выступают АКБ, от которого запитываются электроприборы при незапущенном моторе, и генератор – прибор вырабатывающий энергию, приводимый в действие от силового агрегата.
На «Ока» используются трехфазные генераторы переменного тока с эл. магнитным возбуждением. Но поскольку электрическая схема малолитражки – 12-вольтовая, постоянного тока, то в конструкцию агрегата включен выпрямляющий диодный мост и регулятор напряжения, что позволяет получить на выходе из прибора электроэнергию с нужными параметрами.
3.5. Ремонт генератора
Разборка генератора
|

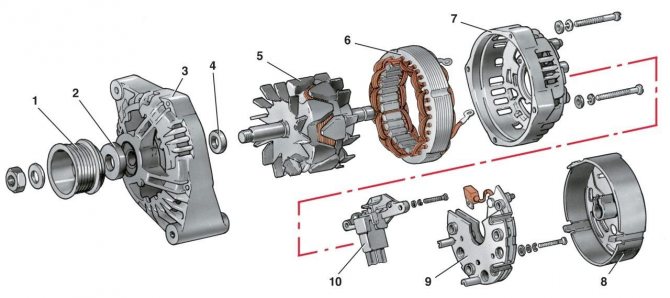

Рис. 7.13. Детали генератора: 1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения |
Снимите кожух 8 (рис. 7.13), отжав защелки, которыми он соединен с задней крышкой. Отверните винты крепления к задней крышке щеткодержателя 10 в сборе с регулятором напряжения и снимите его. Отсоедините провод от вывода «D+» регулятора напряжения. Снимите выпрямительный блок с конденсатором с задней крышки, для чего отверните винты крепления фазных выводов обмотки статора и винт крепления конденсатора к крышке. После этого, при необходимости, можно отсоединить конденсатор от выпрямительного блока, отвернув гайку крепления провода конденсатора к выводу «B+» выпрямительного блока. Выверните четыре стяжных винта и отсоедините заднюю крышку 7 со статором 6 от передней крышки 3 с ротором 5. Отсоедините статор от задней крышки. При необходимости выньте из задней крышки втулку с задним подшипником вала ротора. Зажмите ротор в тисках и торцовым ключом отверните гайку крепления шкива 1. Снимите с вала ротора шкив, шайбу 2, переднюю крышку и дистанционное кольцо 4. Собирается генератор в последовательности, обратной разборке. Пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,22–61,74 Н ·м (3,93–6,3 кгс ·м).

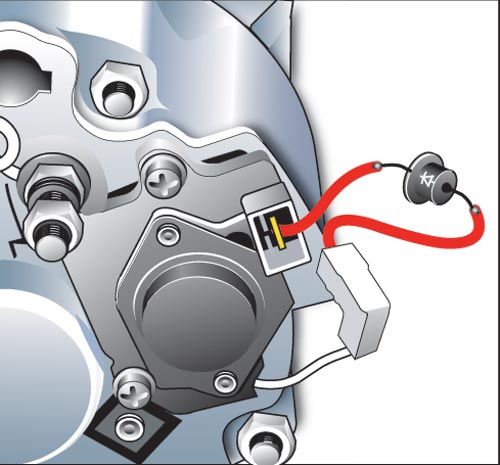

Замена регуляторанапряжения или щеток Регулятор напряжения в сборе со щеткодержателем является неразборным узлом. Поэтому если вышел из строя регулятор напряжения или износились щетки (выступают из щеткодержателя меньше, чем на 5 мм), заменяется целиком весь узел. Замена подшипников ротора
Передний подшипник вала ротора запрессован и завальцован в передней крышке. Поэтому в случае выхода его из строя необходимо заменять переднюю крышку в сборе с подшипником. Задний подшипник напрессован на вал ротора. Для замены необходимо съемником снять подшипник с вала ротора и на прессе напрессовать новый подшипник.Замена дополнительных диодов Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод. Вывод диода с цветной меткой припаивайте к общей шине. После припайки приклейте корпус диода к держателю эпоксидной смолой.
Регулировка натяженияремня привода генератора
|

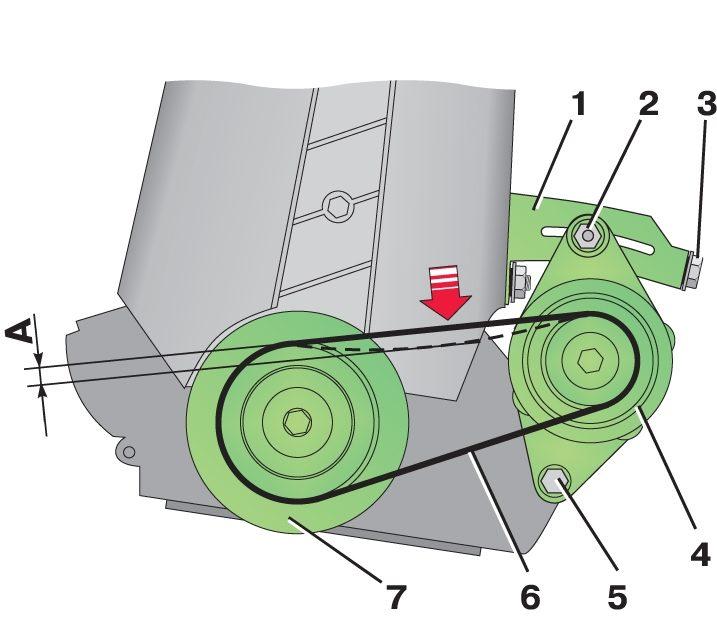

Рис. 7.14. Проверка натяжения ремня привода генератора: 1 – верхний кронштейн генератора; 2 – гайка; 3 – регулировочный болт; 4 – генератор; 5 – болт шарнирного крепления генератора к нижнему кронштейну; 6 – ремень; 7 – ведущий шкив на коленчатом валу; A — прогиб ремня |
Нормальный прогиб А (рис. 7.14) ремня должен быть в пределах 6–8 мм при усилии 98 Н (10 кгс). Для увеличения натяжения ремня сделайте следующее: – отпустите гайку 2 крепления генератора к верхнему кронштейну 1 и гайку болта 5 шарнирного крепления генератора; – вращением регулировочного болта 3 сместите генератор в сторону от двигателя; – проверните коленчатый вал на два оборота и проверьте натяжение ремня; – по окончании регулировки затяните гайки крепления генератора. Избегайте излишнего натяжения ремня, чтобы не вызвать повышенной нагрузки на подшипники генератора.
