Мембранный бак для отопления: как установить расширительный бачок в отопительной системе, отличия от гидроаккумулятора, устройство и принцип работы, расчёт объёма и установка

Конструкции баков

Для решения вопроса компенсации можно просто установить в самой верхней части трубопровода отдельно выводящую трубу. Но она не будет выполнять все функции расширительного бака в полной мере. Чтобы понять почему, следует рассмотреть разные типы конструкции и особенности монтажа этого компенсатора.

 Открытого типа

Такая конструкция, в большинстве своем, изготавливается кустарным способом. Типичная схема бака открытого типа показана на рисунке:

Конструкция бака открытого типа

Она представляет собой стальную емкость, которая монтируется в самой высокой точке трубопровода системы отопления. Бак подключается к системе через расширительный патрубок, а для обеспечения движения воды предусмотрен циркуляционный патрубок.

По мере заполнения системы водой, она достигает сигнального патрубка, на котором устанавливают кран. Для обеспечения контроля расширения воды предусмотрен переливной патрубок. Он обеспечивает свободное перемещение воздуха внутри бака.

Для расчета объема бака открытого типа необходимо знать объем воды в системе. Если же такой информации нет, можно отталкиваться от мощности котла – на 1 кВт приблизительно соответствует 15 л воды. Т.е для 24 кВт котла максимальный объем теплоносителя составит 360 л. При повышении температуры до 70°С, вода при таком объеме расширится на 9 литров. А при максимальной в 95°С – на 15 л. Объем бака до уровня переливного патрубка должен быть не менее 15 л.

Закрытый мембранный бак

Есть и более совершенная система компенсирования давления в системе – мембранный бак. Его конструкция представляет собой закрытый стальной резервуар.

Расширительный мембранный бак

Изолированный корпус разделен на 2 части, одна из которой имеет подключение к системе отопления. Вторая же заполнена инертным газом – азотом. Для установки уровня давления внутри нее предусмотрен ниппель, с помощью которого можно уменьшать (стравливание) или увеличивать (насосная подкачка) величину давления внутри.

При подключении к трубам отопления и активации системы вода, после разогрева, попадает в камеру бака. При достижении определенного значения давления подвижная мембрана увеличивает объем водяной камеры. Этот тип конструкции более удобен как в эксплуатации, так и при монтажных работах. Основными преимуществами бака мембранного типа являются:

• Отсутствие контакта воды с воздухом, что значительно уменьшает вероятность коррозии.
• Бак может монтироваться в любом месте тепловой магистрали.
• Так как система полностью герметична – потери теплоносителя минимальны.
• Уменьшение тепловых потерь, по сравнению с баком открытого типа.

Но для этой системы есть один обязательный фактор – расчет оптимального объема бака. Это важный этап в проектировании системы отопления в целом.

Расчет мощности бака

При расчете объема расширительного бака мембранного типа необходимо учитывать следующие параметры:

Тип теплоносителя. Коэффициент теплового расширения (Е) для разных жидкостей отличается

Поэтому важно знать эту величину.
Общий объем теплоносителя в системе – С. Приблизительный расчет был указан выше.
 Начальное давление в системе Рмин.
Максимально допустимая величина давления Рмакс.
Коэффициент заполнения бака при различных значениях давления (Кзап). Он может быть рассчитан по таблице:

Он может быть рассчитан по таблице:

Объем расширения теплоносителя может быть рассчитан по следующей формуле:

• Коэффициент расширения для воды Е – 0,034 (при 85°С).
• Объем системы отопления С- 360 л
• Начальное давление Рмин – 1,5 атм
• Максимальное значение давления Рмакс – 4 атм
• Согласно таблице, коэффициент наполняемости бака Кзап равен 0,5

Это стандартный объем бака для небольшого дома.

При выборе расширительного бака необходимо обращать внимание на качество изготовления. Лучше всего посоветоваться со специалистами, так как производителей этих конструкций большое множество, а определить качество для той или иной модели без опыта и практики очень затруднительно.

Варианты расчёта

Для небольших контуров, в которых циркулирует 150 литров и меньше жидкости, приобретают расширители с объёмом, составляющим 10% от общей ёмкости системы. При расчёте устройств для сложных крупных теплосетей пользуются тремя способами:

Способ №1. Вычисление полного объёма расширения перемещающейся в сети жидкости. Метод позволяет рассчитать мембранный гидробак с точностью 10%. Для этого определяют:

• Совокупный объем теплонесущей жидкости во всей системе (величина C). Приблизительное значение можно получить, зная мощность котла — на 1 кВт расходуется около 15 литров. Точный результат даёт заполнение контура через счётчик.
• Величину температурного расширения (E) с учётом вида теплоносителя. Для воды при t 90º C принимается коэффициент 0,034, значение для антифризов — смотрят по таблице.
• Показатель максимально возможного давления в контуре (P_max) — соответствует порогу срабатывания предохранительного клапана.
• Минимальное (настроечное) давление (P), при котором работает теплосеть.

Фото 2. Таблица с примером расчета различных характеристик расширительного бачка в зависимости от нескольких условий.

Данные подставляются в формулу:

V=(E×C)÷(1- (P0÷Pmax))

Полученное число округляют с увеличением, поскольку расширительный бак должен компенсировать расчётный объем с небольшим запасом. Для этого также учитывается коэффициент заполнения устройства.

Способ №2. Обращение в специализированные проектные организации. Приоритетный вариант, поскольку позволяет получить самый точный результат. Дороговизна услуги полностью компенсируется рациональным выбором бака (вы не переплатите за ненужный объем) и экономией на аварийном ремонте.

Способ №3. Использование онлайн-калькуляторов. Интернет-ресурсы позволяют получить значения с различной точностью, поэтому такие результаты принимают, как ориентировочные.

Внимание! Если в будущем планируется заменить воду на антифриз, рассчитывайте бак с учётом жидкости, имеющей наибольшее расширение

Виды расширительного бака

Согласно существующей классификации виды расширительного бачка разделяются на:

1. Открытые. В такой бак можно долить при необходимости жидкость. Используя этот вид, можно отказаться от запорной арматуры и резиновой мембраны.
2. Закрытые. Герметичный сосуд, состоящий из двух частей: воздушной и водной. При нагреве влаги первый сокращается, а при охлаждении возвращается в естественное состояние.

Открытый расширительный бак

Из-за конструктивных особенностей этого варианта присутствует контакт жидкости с воздухом. Циркуляция осуществляется в системе конвекционного типа. Корпус расширительного бачка для отопления открытого типа изготавливается из металла. В этом случае принципиальна форма резервуара и трубы с сечением больше, чем для закрытого резервуара. Емкость монтируют в отапливаемом помещении или утепляют ее. К преимуществам можно отнести:

• простоту конструкции;
• низкую стоимость оборудования и работ по монтажу;
• отсутствие контроля уровня давления.

Открытый расширительный бак имеет следующие недостатки:

• использование незамерзайки приводит к токсичным выделениям;
• есть ограничения, касающиеся монтажа;
• контакт с воздухом повышает риск возникновения коррозии;
• медленный разогрев;
• скачки температур приводят к более быстрому износу оборудования;
• применение только в малоэтажных строениях;
• существенные теплопотери;
• потери влаги от испарения и переливов.

Закрытый расширительный бак

Более сложное устройство, которое имеет две емкости внутри одного корпуса. Закрытый расширительный бак отопления обладает следующими достоинствами:

• простота конструкции;
• легкость монтажа;
• отсутствие контроля уровня теплоносителя;
• возможность корректировки температуры в помещении;
• устранение надобности пополнения воды;
• возможность модернизации системы;
• самостоятельная регулировка давления;
• высокая технологичность устройства;
• длительный срок эксплуатации.

К недостаткам этого вида можно отнести:

• надобность электроэнергии;
• затраты на приобретение дополнительного оборудования;
• нарушение герметичности уменьшает теплоотдачу;
• изделие имеет большие габариты;
• высокая стоимость устройства.

Установка своими руками

Прежде чем переходить к монтажу расширителя, важно подготовиться:

• обязательно ознакомьтесь с инструкцией перед началом работ;
• проведите все необходимые расчеты температур и показателей давления (обычно все эти данные указываются в специальных справочниках по нормативам использования агрегатов);
• приготовьте такие инструменты, как гаечный ключ, ключ для установки труб из пластика;
• если бак имеет большую емкость, то вам также понадобится купить кронштейны – они пригодятся для крепления.

Устанавливая и подключая такие агрегаты, следует опираться на некоторые рекомендации от специалистов:

• располагайте агрегат так, чтобы в дальнейшем гарантировать свободный доступ к нему;
• предусмотрите вероятный демонтаж труб в будущем;
• проследите за тем, чтобы диаметр патрубка-соединителя сходился с присоединяемым водопроводом;
• верно установите необходимые температурные датчики;
• подсчитайте подсоединение запорной арматуры.

Теперь можно переходить к непосредственной установке бака. Вешать его следует возле входа проточного теплового носителя в направлении узла нагрева.

Отметьте участки для крепления. Высверлите требуемое число дырок, нужных для фиксации кронштейна. Для этого его следует приложить к стене, и отметить все участки соединения. Проделав все необходимые дырки, нужно установить в них анкерные болты, потом повесить кронштейн и убедиться в надежности проделанного крепления. Если все сделано качественно, то можно устанавливать сам бачок, после чего закрепить его при помощи хомутов.

Учтите, что такое оборудование нельзя устанавливать в условиях минусовых температур

Кроме того, важно проследить за тем, чтобы после завершения монтажных работ воздушный клапан находился на доступном участке. Это необходимо, чтобы у хозяев была возможность выставления нужного уровня давления

Что касается такого элемента, как редуктор давления, то его надо устанавливать уже после подключения измеряющего счетчика, чтобы не столкнуться с серьезными нагрузками, направленными на бачок. Прикреплять этот клапан нужно впереди проточной трубы.

После этого надо произвести настройку установленного бачка расширения. Сперва надо настроить требуемый уровень давления. Это нужно делать закачкой воздуха. Манометр укажет, когда понадобится остановиться. После этого с использованием насоса закачивается вода, уравнивается давление, и мембранная деталь приводится в плавающее состояние. Потом бачок допустимо считать готовым к применению. Возможно, нужно будет включить систему и убедиться в ее работоспособности.

Как можно заметить, схема монтажа и подключения расширительного бака является достаточно простой. Справиться с проведением таких мероприятий сможет каждый.

Техническое обслуживание при эксплуатации

Нужно помнить, что при перерывах в использовании баки, как и другие компоненты системы отопления, следует опустошать с последующей просушкой. Игнорировать этот пункт не следует, так как его несоблюдение приведет к появлению коррозии и снижению сроков эксплуатации.

Основным элементом конструкции, который реагирует на изменение давления со стороны теплоносителя является эластичная мембрана. На которую с одной стороны воздействует нейтральный газ (к примеру, азот) или воздух, а с другой давление от теплоносителя. И мембрана принимает положение в зависимости от того с какой стороны более сильное воздействие

При использовании любого закрытого бака владельцам регулярно следует выполнять ряд несложных операций.

К которым относятся:

• периодические осмотры на предмет выявления коррозии, механических повреждений – такая процедура должна производиться дважды в год;
• проверка давления в системе, что выполняется через каждые полгода;
• периодические осмотры целостности мембраны – такие операции производятся согласно рекомендациям производителя.

А кроме того, на протяжении всей эксплуатации пользователям придется соблюдать требования относительно допустимых норм температуры и давления.

Для ремонта резервуаров следует использовать исключительно оригинальные комплектующие, так как это обеспечит не только нужную производительность, но и безопасность использования.

С правилами и особенностями подбора расширительного бачка для отопительных систем открытого типа ознакомит следующая статья, прочитать которую стоит владельцам домов с открытыми контурами отопления.

Зачем он нужен

Практически, все теплоносители для систем отопления представляют собой слабосжимающиеся жидкости.

Соответственно, возникает необходимость в использовании стабилизирующих устройств — мембранных расширительных баков для системы отопления (принцип работы), способных принять часть жидкости при увеличении объема и давления, и вернуть ее в контур циркуляции при снижении этих показателей.

Для компенсации объема теплоносителя в системе при изменении температуры применяют расширительные баки.

Среди них различают 2 вида устройств:

1. открытые;
2. закрытые (герметичные);

Открытые расширительные баки получили широкое распространение, но, постепенно, уступают место в системах отопления герметичным, поскольку, имеют ряд недостатков:

• дополнительные расходы на установку, поскольку, они монтируются в верхней точке системы, чтобы создать необходимый уровень избыточного давления;
• потери теплоносителя из-за естественного испарения, и, как следствие, необходимость постоянного контроля уровня жидкости и ее доливки;
• опасность развития коррозионных процессов в системе за счет постоянного контакта нагретого теплоносителя с кислородом воздуха.

Герметичные расширительные баки таких недостатков лишены.

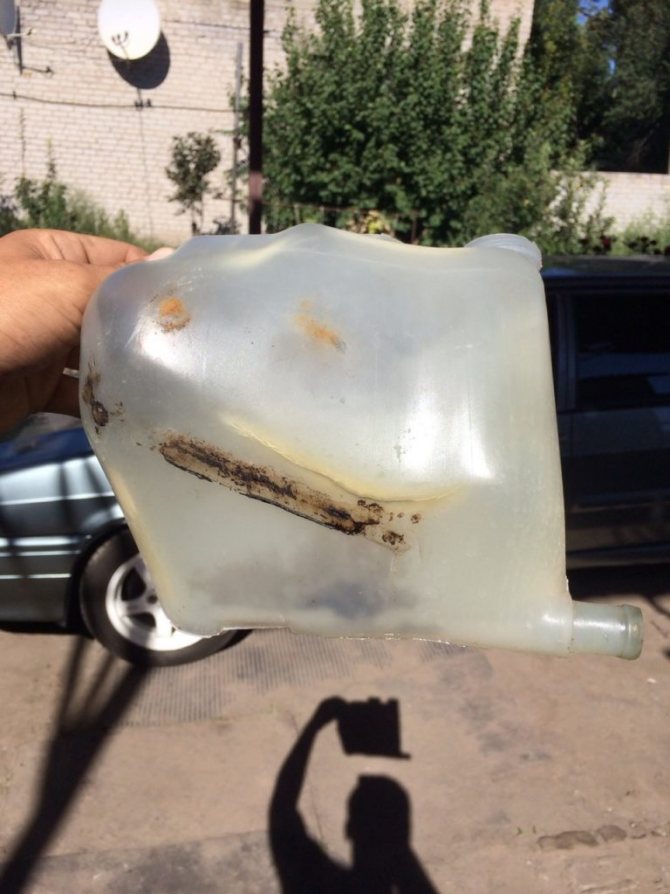

Доливка охлаждающей жидкости

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
3. Долейте жидкость, не доходя до риски max.
4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
5. Проверьте уровень ОЖ и долейте его до отметки max.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

Типы баков

• открытые;
• закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

• простота и неприхотливость обслуживания;
• отсутствие дополнительных элементов;
• простота управления.

Недостатки:

• открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
• из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
• установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

• полная герметичность системы;
• отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
• простота монтажа;
• экономичность.

Недостатки:

• необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
• риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

• отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
• установка в любом удобном месте внутри помещения;
• отсутствие необходимости теплоизоляции;
• простота монтажа;
• надёжность;
• экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

• невозможность изготовить своими руками без специальных материалов и инструментов;
• периодическая проверка давления инертного газа;
• при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке.  Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Руководство по монтажу бака

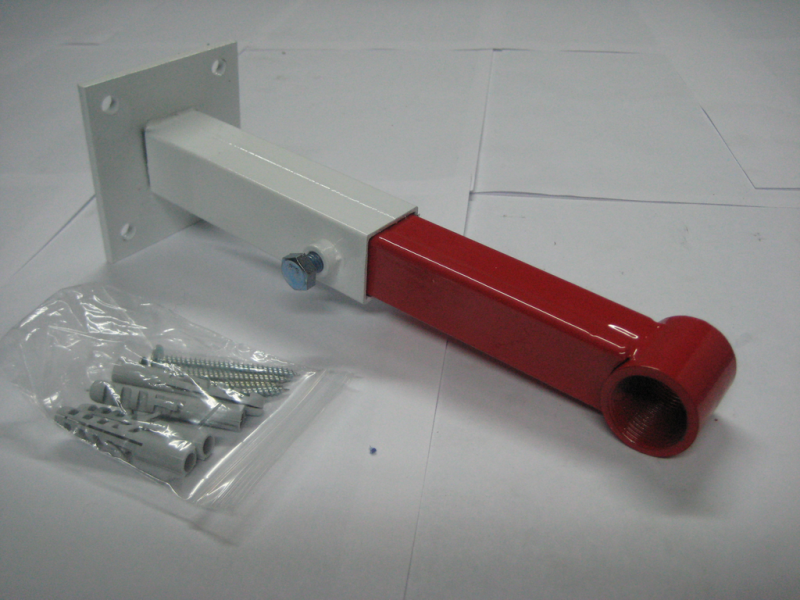

Крепление расширительного бака

Крепление расширительного бака

Первый этап – подготовка к работе. В соответствии с общей схемой сначала для монтажа емкости нужно отключить отопительный котел от электросети, перекрыть подачу воды к котлу, а затем слить жидкость из радиаторов. Дополнительно можете открыть т.н. краны Маевского, благодаря этому будет обеспечен более эффективный и быстрый слив воды.

Кран Маевского

Подготовьте ваш расширительный бак к установке и дальнейшему использованию. В случае если для соединения элементов системы планируется использовать полипропиленовые трубы, подготовьте специальный паяльник для их скрепления между собой. Также понадобятся стандартные элементы вроде уголков, муфт и т.д. Что касается фитингов, то лучше всего использовать «американку». Такой фитинг позволит без лишних затруднений снимать емкость в будущем для проведения профилактических и ремонтных работ.

Фитинг Американка с внутренней резьбой

Фитинг «американка» состоит из 2-х основных элементов. Первую часть такого фитинга нужно прикрепить к резьбе, имеющейся на расширительной емкости. Вторая часть прикрепляется к первой. Ко второй части припаивается полипропиленовая труба. Перед прикручиванием фитинга к расширительному бачку намотайте на место резьбового соединения уплотнитель (обычно используется лен) и дополнительно нанесите немного специальной уплотнительной пасты. Прикрутите первую часть фитинга-американки с помощью обычного газового ключа.

Второй этап – укладка полипропиленовых труб. Убедитесь, что из системы слита вся вода, и переходите к устройству труб. Там, где будет устанавливаться тройник, труба разрезается с помощью специальных ножниц. Припаяйте тройник, а к нему – трубу. Далее необходимо припаять запорный кран. Благодаря нему в будущем можно будет ремонтировать бак без необходимости удаления воды из системы. Спаяйте полипропиленовые трубы так, чтобы последняя из них в дальнейшем могла соединиться с расширительным баком.

Монтаж полипропиленовых труб

Третий этап – подключение расширительной емкости. Вам нужно прикрутить американку к емкости. После этого смело приступайте к размещению бака в выбранном для него месте. Лучше всего установить бак в углу, на ровном полу, в таком месте, чтобы в дальнейшем к емкости можно было свободно проходить для ремонта и пр.

Четвертый этап – проверка и замена фильтров и картриджей. Пока вы не запустили в трубы теплоноситель, тщательно промойте фильтр очистки водой. Предварительно снимите его. Заодно выполните замену картриджа магистрального фильтра. Он устанавливается непосредственно после насоса.

Пятый этап – подготовка и запуск системы. После того как все элементы будут размещены на своих местах и выполнены требуемые соединения, можно приступать к подготовке бачка к использованию. Восстановите подачу воды. Пусть батареи заполняются жидкостью, пока уровень давления в них не вырастет примерно до показателя в 1,3 кПа. Далее вам необходимо стравить из трубопроводов воздух, перекрыть краны Маевского и запустить отопительное оборудование для прогрева помещений.

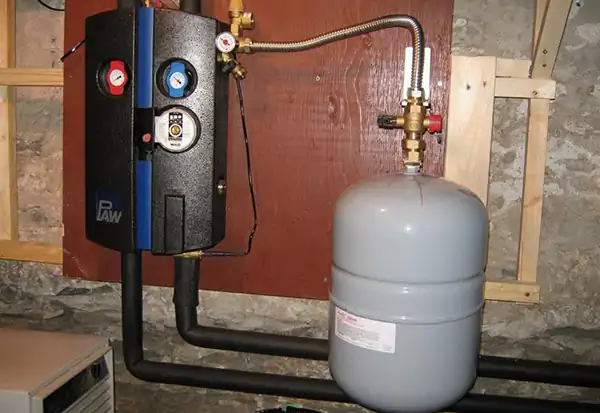

Монтаж бачка

Рекомендации по стравливанию воздуха и оптимальным значениям давления приводились ранее. Если уровень давления поднимется выше 1,1 кПа (а именно это значение было выставлено при настройке бака) лишняя вода перейдет в бачок. При уменьшении же уровня давления теплоноситель направится в батареи. Благодаря этому будет обеспечиваться нормальная работа отопительной системы.

Таким образом, в установке элемента под названием расширительный бак нет ничего сверхсложного. Во всем следуйте инструкции, помните о главных рекомендациях и все будет в лучшем виде. Удачной работы!

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Устройство и принцип работы

А теперь следует подробно рассмотреть, из каких элементов состоят баки расширения, и как они работают. Для начала выясним, как устроен подобный элемент.

Как правило, конструкция расширительного бака в целом помещается в штампованном корпусе из стали. Он имеет форму цилиндра. Чуть реже встречаются корпуса в виде своеобразных «таблеток». Обычно для производства этих элементов используются высококачественные металлы, покрытые антикоррозийным защитным составом. Внешняя сторона бачков покрывается эмалью.

Для отопления используются бачки расширения с корпусом красного цвета. Также встречаются и синие варианты, однако обычно такой окрас носят водяные аккумуляторы, которые являются составными частями водоснабжающей системы.

С одной из сторон бака находится резьбовой патрубок. Он требуется для обеспечения возможности врезки в отопительную систему. Бывают случаи, когда в комплект поставки также входят такие элементы, как фитинги. Они значительно упрощают монтажные работы.

С другой же стороны, находится специальный ниппельный клапан. Данный элемент служит для формирования нужного уровня давления во внутренней части воздушной камеры.

Во внутренней полости расширительный бак разделен с помощью мембраны на 2 отдельные части. Ближе к патрубку находится камера, предназначенная для теплового носителя, а с противоположной стороны есть воздушная камера. Обычно мембраны для баков изготавливаются из очень эластичного материала, который отличается минимальными значениями диффузии.

Принцип работы расширительного бака в системе отопления является очень простым и понятным. Разберем его детально.

• В изначальном состоянии, в момент подключения резервуара к системе и ее наполнения тепловым носителем, конкретный объем воды проходит сквозь патрубок в отсек с водой. Показатель давления в обоих отсеках постепенно уравнивается. Далее подобная незамысловатая система обретает статичность.
• При росте температурного значения осуществляется непосредственное расширение теплового носителя в объемах в отопительной системе. Этот процесс происходит с сопровождением роста показателей давления. Лишняя жидкость отправляется в сам бак, а потом давлением подгибает мембранную деталь. В этот момент объем камеры для теплоносителя становится больше, а воздушного отсека, наоборот, сокращается (в этот момент в нем растет давление воздуха).
• Когда температура опускается и уменьшается общий объем теплового носителя, излишнее давление в камере с воздухом провоцирует смещение мембраны назад. Тепловой носитель в это время возвращается обратно в трубопровод.

Если параметры давления в системе отопления доходят до критических отметок, должен запуститься клапан, что относится к «группе безопасности». В такой ситуации он будет отвечать за выпуск лишней жидкости. Определенные модели расширительных баков имеют свой индивидуальный клапан предохранения.

Разумеется, стоит учитывать, что конструкция бака главным образом зависит от разновидности конкретной приобретенной модели. Например, они бывают неразборными или с возможностью замены мембранного элемента. В комплекте с подобными товарами могут идти такие детали, как хомуты для настенного крепления либо специальные подставки – небольшие ножки, с которыми напольный агрегат проще расположить на ровной плоскости.

Расширительные баки с мембраной-диафрагмой обычно являются неразборными. Во многих случаях в них присутствует баллонная мембранная деталь – она производится из податливого и эластичного сырья. По своей сути, эта мембрана являет собой обычную водяную камеру. По ходу роста давления она растягивается и увеличивается в объеме. Подобные разновидности бачков обычно дополняются разборным фланцем, который дает возможность самостоятельно менять мембрану, если она сломается.

Ремонт расширительного бачка своими руками

На расширительный бачок в процессе эксплуатации постоянно воздействует деформация: ёмкость сужается и расширяется из-за температурных изменений — таков режим её работы. При пиковых значениях на стенках бачка появляются трещины. Проблему можно решить двумя способами: купить новый бачок или отремонтировать старый.

Трещина расширительного бачка

Материал, применяемый в процессе изготовления расширительных бачков, не вступает в реакцию ни с какими клеями независимо от марки. Это говорит о том, что путём склеивания отремонтировать бачок качественно не получится. Те автовладельцы, которые решились на восстановление ёмкости, прибегают, как правило, к следующим методам:

• запаивают трещины корпуса с применением металлической сетки;
• применяют эпоксидную смолу, специальный герметик либо холодную сварку.

Из-за постоянного воздействия на расширительный бачок высокого давления и температуры, на сосуде со временем появляются трещины

Стоит обратить внимание, что холодная сварка и эпоксидка устраняют проблему лишь временно и к ремонту либо замене бачка придётся все равно вернуться. Некоторые автолюбители задаются вопросом, чем и как можно заделать трещины в пластиковом корпусе расширительного бачка? Для проведения процедуры в домашних условиях следует:

Некоторые автолюбители задаются вопросом, чем и как можно заделать трещины в пластиковом корпусе расширительного бачка? Для проведения процедуры в домашних условиях следует:

• очистить корпус в месте трещины чистой ветошью или салфеткой;
• обезжирить участок растворителем, после чего просушить;
• вырезать кусочек латунной сетки с мелкими ячейками по длине повреждения;
• наложить полоску на место ремонта;
• разогретым паяльником припаять сетку к краям трещины таким образом, чтобы образовался армированный слой по всей площади сетки;
• выполнить шлифовку шва;
• нанести шпатлевку, слой грунтовки и провести окрашивание.

Наиболее распространенным и доступным способом восстановления расширительного бачка является пайка с использованием мелкой металлической сетки

Для рассмотренной процедуры потребуется паяльник с минимальной мощностью 40 Вт с плоским жалом. Восстановить герметичность бачка можно с помощью специального красного герметика Done Deal, который предназначен для пластика. Перед нанесением вещества корпус тщательно зачищают и обезжиривают.
