Принцип работы дмрв

Как проверить датчик массового расхода воздуха

Устройство это достаточно сложное и дорогое, что потребует внимательности при его отбраковке. Лучше пользоваться инструментальными методами, хотя ситуации могут быть разными.

Способ 1 — внешний осмотр

Расположение МАФ по пути воздушного потока уже за фильтром должно предохранять элементы датчика от механических повреждений летящими твёрдыми частицами или грязью.

Но фильтр не идеален, он может быть разорван или установлен с ошибками, поэтому состояние датчика можно сначала оценить визуально.

На его чувствительных поверхностях не должно быть механических поломок или видимых глазом загрязнений. В таких случаях прибор уже не сможет выдавать правильные показания и потребуется вмешательства для ремонта.

Способ 2 — отключение питания

В непонятных случаях, когда ЭСУД не может однозначно забраковать датчик с переходом на обходной режим, такое действие можно выполнить самостоятельно, просто заглушив двигатель и сняв электрический разъём с ДМРВ.

Если работа двигателя станет стабильней, а все её изменения останутся лишь типичными для программного обхода датчика, например, увеличение холостых оборотов, значит подозрения можно считать подтвердившимися.

Способ 3 — проверка мультиметром

Все автомобили разные, поэтому единого способа проверки МАФ вольтметром мультиметра не существует, но на примере самых распространённых датчиков ВАЗ можно показать как это делается.

Вольтметр должен обладать подходящей точностью, то есть быть цифровым и иметь не менее 4-х разрядов. Подключать его надо между приборной «массой», которая есть на разъёме ДМРВ и сигнальным проводом с помощью игольчатых щупов.

Напряжение нового датчика после включения зажигания совсем немного не дотягивает до 1 Вольта, у рабочего ДМРВ (системы Бош, встречается Сименс, там другие показатели и методики) оно примерно в диапазоне до 1,04 вольта и должно резко увеличиваться при обдуве, то есть запуске и наборе оборотов.

Теоретически можно и прозванить элементы датчика омметром, но это уже занятие для хорошо знающих материальную часть профессионалов.

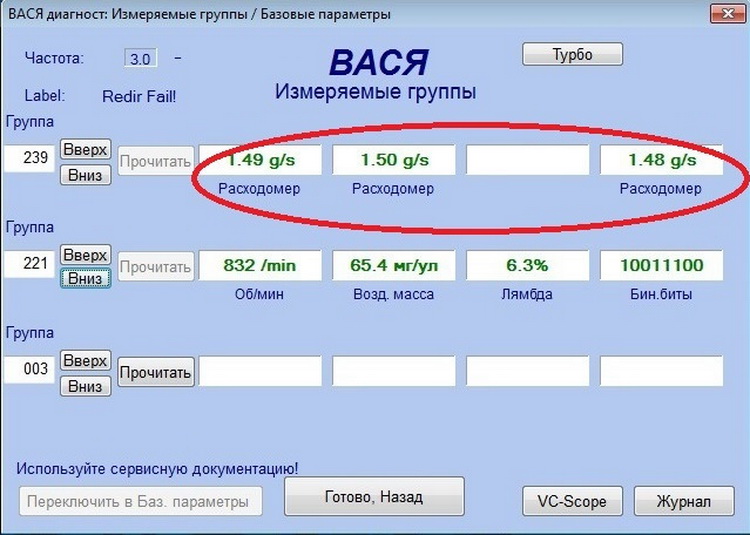

Способ 4 — проверка сканером Вася Диагност

Если предпосылок для высвечивания кода ошибки ещё нет, но подозрения на датчик сформировались, то можно посмотреть его показания через диагностический сканер на базе компьютера, например VCDS, что в русской адаптации называется Вася Диагност.

На экран выводятся каналы, связанные с текущим расходом воздуха (211, 212, 213). Переводя двигатель в различные режимы можно увидеть, насколько показания МАФ соответствуют положенным.

Бывает, что отклонения возникают только при каком-то определённом обдуве, и ошибка появиться в виде кода не успевает. Сканер позволит рассмотреть это гораздо подробней.

Способ 5 — замена на исправный

ДМРВ относится к тем датчикам, замена которых сложностей не представляет, он всегда на виду. Поэтому часто проще всего использовать подменный датчик, и если работа двигателя по объективным показателям или данным сканера придёт в норму, то останется только приобрести новый датчик.

Обычно подмена всех подобных приборов у диагностов имеется в наличии. Надо только проследить, чтобы подменный прибор был в точности такой, как положено данному двигателю по спецификации, одного внешнего вида мало, надо сверять каталожные номера.

Промывка датчика

Промывка датчика массового расхода топлива теме скользкая. Одним это помогало, другие, наоборот, оставались возле «разбитого корыта» — расходометр полностью выходил из строя.

Сам процесс не сложный, разбирай (если позволяет конструкция) и чисть нити или пленку. Если нет возможности разобрать — используйте сжатый воздух.

Для промывки ДМРВ используются специальные средства на спиртовой основе.

Очистители карбюратора, растворители, бензин используются на свой страх и риск. У одних проблема решалась, у других смывалось платиновое напыление.

Распиливайте средство не в упор, а с расстояния 5 – 10 см.

Очистка датчика массового расхода воздуха

В некоторых или определенных случаях при неисправности ДМРВ может помочь конкретная его очистка. Например, в тех случаях, когда причина неправильного замера объема поступаемого воздуха в двигатель связана конкретно с загрязнением расходомера воздуха

Однако, при такой очистке ДМРВ следует проявлять осторожность, поскольку сенсорные части самого датчика очень чувствительны к их касанию.

Чтобы очистить датчик массового расхода воздуха применяются специальные автомобильные очистители. Правда для такой очистки сам датчик придется снять с машины. После очистки и высыхания он устанавливается назад на автомобиль. В этом случае также необходимо проверьте и состояние воздушного фильтра. Если он также загрязнен, то нужно установить просто новый фильтр.

Диагностика ДМРВ

В принципе, датчик массового расхода воздуха не настолько критичен для запуска мотора, как, например, ДПКВ. Его можно отключить, выдернув разъем, ЭБУ перейдет в аварийный режим, будет определять порции воздуха в топливной смеси по другому датчику – положения дроссельной заслонки ДПДЗ.

Поэтому поломку определяют в несколько этапов по степени сложности:

• осмотр визуальный и отключение датчика;
• определение соответствия конкретной модификации ДМРВ прошивке ЭБУ;
• диагностика тестером в режиме вольтметра.

Это позволит снизить трудоемкость процесса. Например, перед тем, как проверить ДМРВ тестером, следует убедиться, что датчик совместим с конкретным контроллером МИКАС, не производилась прошивка оригинальных мозгов.

Осмотр визуальный

Осуществляется проверка ДМРВ после обеспечения доступа к этому датчику. Для этого потребуется частично демонтировать элементы воздухозаборника (обычно гофра). Зная, как работает волюметр, визуально можно обнаружить механические повреждения или следы жидкостей/грязи в патрубке.

Рис. 11 Осмотр датчика воздуха и гофры

Масло попадает внутрь гофры из-за забитого маслоотбойника вентсистемы картера либо при повышении внутри него уровня смазки. При нарушении графика ТО машины на стенки патрубка попадает пыль и грязь, так как забивается фильтр воздушный.

После демонтажа датчика из корпуса фильтра воздушного входная сетка должна быть чистой. Если не ней имеется налет пыли, скорее всего, резиновое уплотнение было установлено не герметично, внутрь попадал не фильтрованный воздух. В любом из этих случаев работа ДМРВ по умолчанию нарушается.

Диагностика в движении

Следующая методика, как проверить датчик воздуха, позволяет выявить его работоспособность. Для этого не понадобится тестер и прочие инструменты:

• диагностика ДМРВ производится после отключения разъема ЭБУ;
• двигатель заводится, на панели загорается Check, указывая на неисправности датчика;
• однако контроллер переходит в аварийный режим, обеспечивая работу ДВС;
• если динамические характеристики мотора улучшились при поездке с отключенным датчиком воздуха, значит ДМРВ неисправен.

Рис. 12 Отключение ДМРВ

Соответствие ДМРВ прошивке ЭБУ

По мере необходимости владельцы перепрошивают мозги ЭБУ для улучшения характеристик, получая при этом побочные проблемы. Например, если для контроллера МИКАС произведена прошивка ДМРВ может работать не корректно.

В этом случае говорить о неисправности датчика в принципе не верно, но его сигналы не предназначены для новой версии МИКАС контроллера, которую на него установили. Выявить в ДМРВ признаки неисправности в этом случае можно единственным способом:

• изменить угол положения заслонки дроссельной (обычно 1 мм прокладкой возле упора заслонки);
• отключить датчик ДМРВ при работающем двигателе (выдергивается фишка из разъема).

Проверка мультиметром

Если на предыдущих этапах диагностировать неисправности датчика не удалось, и он совместим с версией используемого контроллера ЭБУ, производится проверка тестером по технологии:

• мультиметр переключается в режим 2 В (вольтметр);
• перед глазами размещается схема распиновки пучка;
• включается зажигание, черный щуп тестера на массу, красный на желтый провод.

Рис. 13 Схема проверки ДМРВ тестером

После чего при заглушенном двигатели мультиметром считываются показания с учетом факторов:

• новый прибор покажет 0,99 – 1,01 В;
• в пределах 1,02 В считается хорошим состоянием датчика;
• 1,03 – 1,04 В свидетельствует об окончании эксплуатационного ресурса прибора;
• больше 1,5 В говорит о необходимости замены.

Нижеприведенная таблица содержит параметры распиновки пучка:

Провод	Вход	Выход
зеленый	–	масса
желтый	сигнал на датчик	–
самый темный	–	к главному реле
самый светлый (полосатый)	напряжение питания	–

Указанные симптомы можно диагностировать бортовым компьютером в группе параметров Uдмрв.

Профилактика неисправностей ДМРВ

Меры, которые позволят увеличить ресурс эксплуатации контроллера:

1. Воздушное фильтрующее устройство всегда должно меняться своевременно. Его забитость является одной из основных причин, по которым расходомер выходит из строя.
2. В ходе эксплуатации автомобиля надо следить, чтобы в воздушную магистраль не попадали следы масла. В частности, это актуально для более изношенных силовых агрегатов.
3. Периодически требуется диагностика патрубков на наличие возможных повреждений в виде щелей и трещин. Их образование станет причиной попадания загрязнений и пыли в расходомер.
4. Силовой агрегат нельзя запускать при отсутствии воздушного фильтрующего устройства, когда проводится ремонт мотора.
5. Не допускается применение средств наподобие «быстрый запуск» для упрощенного старта ДВС в целях профилактики. Их использование возможно только в крайних случаях. Применение подобных средств навредит работе расходомера.

Основные функции ДМРВ

Главная задача ДМРВ – это передача информации о количестве воздуха, которое поступает непосредственно в камеры цилиндров двигателя. Вся информация передается на центральный блок управления, а там она анализируется в совокупности с сигналами от других датчиков

Эта информация является очень важной для правильной работы инжекторного двигателя, потому что горючая смесь формируется непосредственно в самом цилиндре. Бензин впрыскивается форсунками, а воздух поступает достаточно разжиженным

Чтобы горючая смесь получалось надлежащего качества, необходима своевременная подача определенного количества воздуха.

Процедура впрыскивания имеет определенные дозировки, все это регулируется за счет сигналов поступающих от датчиков, в том числе и от ДМВР. На количество вбрызгиваемого топлива в цилиндры будет оказывать влияние множество факторов (положение коленчатого вала и скорость его вращения, объема воздуха и положения дроссельной заслонки). Благодаря датчику ДМРВ происходит приготовление горючей смеси, он помогает сбалансировать смесь воздухом для оптимального воспламенения, а соответственно и стабильной работы двигателя внутреннего сгорания.

MAF-sensor на дизеле, признаки неисправности

ДМВР на дизельные двигателя начал устанавливаться недавно. Связано это с усовершенствованием последних и внедрением в их работу более сложных, но эффективных систем мониторинга.

Воздухомер выполняется несколько важных функций:

1. Ограничивает дымления на турбированные моторах.
2. Мониторит не только количество воздуха во впускном патрубке, но и объем картерных газов.

В первом случае при резкой выжатой педали газа формируется определенный объем дизтоплива, для которого должен сформироваться соответствующий объем воздуха.

Но так как турбина раскручивается с опозданием (образуется турбояма), нужное количество воздуха сформироваться не успевает. Происходит переобогащению смеси, не полное сгорание топлива, выброс сажи в выхлопную систему и наблюдается кратковременный дым из выхлопной трубы. Частично решает проблему DPF фильтр, но, если он есть.

Чтобы решить данную проблему и ограничить переизбыток топлива при резком ускорении, в работу включается ДМРВ. Он передает на контролер информацию о реальном количестве воздуха, нагнетаемого турбиной.

Электронный блок управления, получив эти данные, ограничивает циклическую подучу топлива, подгоняя его количество под объем воздуха.

Такое решение позволило уменьшить расход ДТ при сохранении мощностных характеристик двигателя, но при условии, что MAF-sensor работает корректно.

Во-втором случае, ДМРВ на дизельном моторе работает совместно с системой вентиляции картерных газов. Он мониторит, сколько отработанных газов проникает в систему впуска через клапан EGR при его открытии и передает эти данные на ЭБУ. Последний, на основе полученной информации, управляет открытием и закрытием клапана EGR.

Такое решение уменьшает и расход топлива, и количество вредных выбросов в атмосферу.

Исходя и этого, основными признаками поломки расходомера на дизельном двигателе могут быть:

1. Кратковременное появление дыма (сажи) из выхлопной трубы при ускорении.
2. Нестабильная работа мотора на переходных режимах, снижение мощности.
3. Повышенный расход ДТ.

Диагностика ДМРВ на дизельном двигателе не чем не отличается от методов, описанных выше.

Как продлить срок службы MAFа

Надёжность и долговечность датчика расхода воздуха целиком зависит от состояния этого самого воздуха.

То есть надо следить и регулярно менять воздушный фильтр, не допуская его полного засорения, намокания при дожде, а также установки с ошибками, когда между корпусом и фильтрующим элементом остаются щели.

Недопустима также работа двигателя с неисправностями, допускающими обратные выбросы в канал впуска. Это тоже разрушает МАФ.

В остальном сенсор достаточно надёжен и проблем не составляет, хотя периодический контроль его на сканере станет хорошей мерой по сохранению нормального расхода топлива.

Очистка расходомера воздуха

Поскольку ремонт ДМРВ производителями не предусмотрен, этот электроприбор считается «расходным». Единого мнения по возможности очистки для восстановления работоспособности не существует, даже среди профессионалов СТО. Если владелец машины все же решил почистить ДМРВ самостоятельно, необходимо учесть нюансы технологии:

• очиститель не должен содержать ацетон, эфир;
• запрещены ватные палочки и сжатый воздух;
• чаще всего применяется WD-40 либо Air Senso Clean производителя CRC;
• после извлечения прибора спрей наносится на него равномерно мощной струей, грязь растворяется и стекает под собственным весом.

Рис. 14 Очистка волюметра спреем

Установка ДМРВ на место возможна после высушивания поверхностей без использования фена.

Как проверить расходомер воздуха

Процесс проверки расходомера воздуха несложен, и его можно выполнить несколькими методами. Рассмотрим их детальнее.

Отключение датчика

Самый простой метод — это отключение расходомера. Для этого необходимо при отключенном двигателе отсоединить питающий провод, подходящий к датчику (как правило, красно-черный). После этого запустить двигатель и проехаться на машине. Если на приборной панели засветилась контрольная лампа Check Engine, холостые обороты превысили 1500 об/мин, а динамика машины улучшилась, значит, с большой долей вероятности можно утверждать, что ваш ДМРВ неисправен. Однако рекомендуем вам выполнить дополнительную диагностику.

Проверка с помощью сканера

Еще один метод диагностики — с помощью специального сканера выявления ошибок в системах автомобиля. В настоящее время существует большое разнообразие таких устройств. Более профессиональные модели используются на СТО или в сервисных центрах. Однако для рядового автовладельца есть более простое решение.

Оно заключается в установке специального программного обеспечения на смартфон или планшет с операционной системой Android. С помощью кабеля и адаптера гаджет подключается к ЭБУ автомобиля, а упомянутая программа позволяет получить информацию о коде ошибок. Чтобы их расшифровать необходимо воспользоваться справочной литературой.

Популярные адаптеры:

• K-Line 409.1;
• ELM327;
• OP-COM.

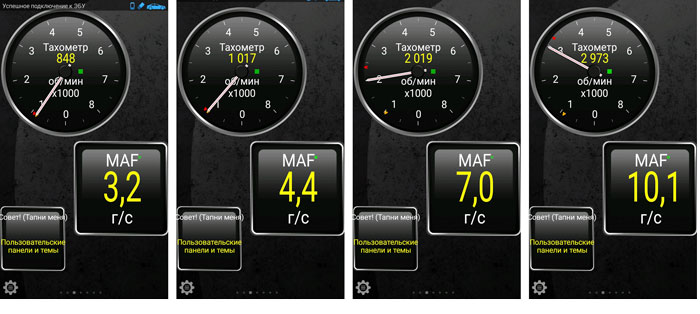

Что касается программного обеспечения, то чаще всего автовладельцы пользуются следующим ПО:

• Torque Pro;
• OBD Авто Доктор;
• ScanMaster Lite;
• BMWhat.

Коды наиболее распространенных ошибок:

• P0100 — цепь датчика массового или объемного расхода воздуха;
• P0102 — низкий уровень сигнала на входе цепи датчика массового или объемного расхода воздуха;
• P0103 — высокий уровень сигнала на входе цепи датчика массового или объемного расхода воздуха.

С помощью перечисленных аппаратных и программных средств вы сможете не только выполнить поиск ошибки расходомера воздуха, но и провести дополнительные настройки для установленного датчика или других узлов автомобиля.

Проверка расходомера с помощью мультиметра

Также среди автолюбителей популярен способ проверки расходомера с помощью мультиметра. Поскольку в нашей стране наиболее популярным является ДМРВ BOSCH, то алгоритм проверки будет описан именно для него:

1. Включить мультиметр в режим измерения постоянного напряжения (в английской аббревиатуре — DC). Установить такой верхний предел, чтобы прибор мог определять напряжение до 2 В.
2. Запустить двигатель автомобиля и открыть капот.
3. Отыскать непосредственно расходомер воздуха. Обычно он находится на корпусе воздушного фильтра или за ним.
4. Красный щуп мультиметра необходимо подсоединить к желтому проводу на датчике, а черный — к зеленому.
5. Если датчик исправен, то значение напряжения на экране мультиметра не должно превышать 1,05 В. Если же напряжение значительно выше — значит, датчик полностью или частично вышел из строя.

Приводим для вас таблицу, где указано значение полученного напряжения и состояние датчика.

0,966…1,01	Значение напряжение на новом ДМРВ
1,01…1,02	Хорошее состояние датчика
1,02…1,03	Среднее состояние
1,03…1,04	Ресурс датчика подходит к концу
1,04…1,05	Очень плохое состояние
Свыше 1,05	Датчик необходимо срочно заменить

Визуальный осмотр

Третий метод подразумевает диагностику только по внешним признакам. Для того чтобы визуально диагностировать поломку, следует очень внимательно исследовать внутреннюю полость патрубка, на котором закреплен датчик. Эта поверхность должна быть максимально чистой и сухой.

Нужно заметить, что самая частая причина, по которой ДМРВ выходит из строя, это банальная грязь, что попадает на рабочий участок. Этим часто страдает расходомер воздуха «Ауди».

Чтобы исключить попадание грязи, следует проводить регулярную замену фильтров.

На следующем шаге необходимо снять датчик. Чтобы выполнить демонтаж, понадобится рожковый ключ. Откручивается два болта и элемент снимается из корпуса фильтра для очистки кислорода.

В момент демонтажа необходимо убедиться в наличии полиуретанового уплотнителя. Он зачастую вынимается вместе с датчиком. Кольцо необходимо, чтобы защитить систему от завоздушивания. Если его нет ни в патрубке, ни в датчике, значит причина в отсутствии этого кольца.

Если кольца нет, то грязь будет попадать в полость детали, что не считается допустимым.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;

Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

Признаки неисправности ДМВР

Как уже понятно из вышеизложенного материала, при неисправном ДМРВ ЭБУ формирует топливно-воздушную смесь с несоблюдением правильной пропорции. К примеру, нужно 1:14, а в цилиндры попадет смесь в соотношении 1:15 (обедненная) или 1:13 (богатая). А при отношении 1:5 смесь вообще не воспламеняется.

В результате поломка расходометра может проявится следующими признаками:

1. Затруднённый запуск мотора (особенно в холод).
2. Повышенный расход топлива.
3. Плавающие обороты на холостых, машина глохнет. При этом на холодном двигателе этого может и не быть, а как только мотор прогрет обороты скачут от 1000 до 1600 в минуту.
4. Двигатель не тянет, пропала динамика разгона.
5. Автомобиль едет рывками.
6. Машина глохнет при переходе на повышенную или пониженную передачи.
7. Загорелся и не гаснет «Check Engine».
8. Быстрый перегрев мотора.

Важно понимать, что все эти признаки не указывают конкретно на неисправность MAF-сенсора и здесь нужно подойти комплексно к поиску причин поломки и использовать разные методы диагностики

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

• На приборной панели машины горит значок «Проверить двигатель» (Check Engine);
• Машина начала тратить больше топлива, при этом динамика ее разгона снизилась;
• Холостые обороты изменились в большую или меньшую сторону. Двигатель работает «на холостых» рывками;
• Мотор не запускается.

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Причины выхода из строя

Основные причины поломки частотного или электронного расходомера:

1. Засорение сеточки, расположенной внутри устройства. Через регулятор вместе с воздушным потоком проходят картерные газы либо пропан, при его подключении к модулю дроссельного узла. Это приводит к образованию отложений на нитях датчика, в результате чего нарушается нормальный режим работы и увеличивается потребление топлива.
2. Выход из строя нитей в результате естественного износа либо неверной эксплуатации. Датчик массового расхода имеет ограниченный ресурс эксплуатации, который в среднем составляет около 100-150 тысяч километров пробега. Также выход из строя регулятора возможен в результате детонации контроллера в дроссельном узле.
3. Перегрузка силового агрегата. В результате перегрева расходомера и его отдельных компонентов на блок управления мотором могут поступать некорректные данные. При серьезном нагреве металла меняется уровень его электрического сопротивления, что приводит к изменению расчетных данных объема проходящего объема воздуха.
4. Механическое повреждение датчика, которое могло произойти при замене воздушного фильтра либо других механизмов и узлов, расположенных в близости к регулятору. Возможно нарушение контактных элементов, расположенных на колодке подключения при монтаже.
5. Попадание большого объема воды в моторный отсек. Это приводит к короткому замыканию на линии питания и управления расходомером.

Признаки и причины неисправностей

Необходимость проведения диагностики может возникнуть при следующих «симптомах»:

• на контрольном щитке в салоне машины появился индикатор «Чек Энджин»;
• появляется ошибка, связанная с пониженным уровнем сигнала контроллера расхода воздуха;
• силовой агрегат стал плохо запускаться, заводится через раз;
• двигатель медленно берет разгон, глохнет без причины, падение мощности ощущается при езде в гору и на ровной дороге;
• повысился расход потребления горючего;
• силовой агрегат нестабильно функционирует на холостых оборотах;
• мотор может произвольно остановиться при переключении передач;
• обороты двигателя плавают — то увеличиваются, то падают.

Неисправность контроллера может быть обусловлена следующими причинами:

• обрыв в электроцепи регулятора;
• поломка самого датчика;
• повреждение массы в проводке, наличие окисления на контакте;
• засорение устройства грязью;
• обрыв сигнальных проводников или их некорректное подключение.

Пользователь Demoin626 подробно рассказал о возможных причинах сбоев в работе расходомеров.

Измерение напряжения в датчике

Осуществляя ремонт ДМРВ в ВАЗ 2110 своими руками, необходимо проверить прибор с помощью специального диагностического устройства. Если это сделать невозможно, воспользуйтесь обычным вольтметром. Шкала должна позволять измерять напряжение с точностью до 0,01 вольта. Измерения проводятся между входом в датчик и массой. Вход обозначается желтым цветом провода, а масса, как правило, зеленым проводом. Оптимальным значением является напряжение в диапазоне от 0.99 до 1,01 В. В случае, если отметка показывает значение выше — пришло время сделать ремонт ДМРВ. Для чистки датчика предварительно нужно снять крепление блока. Заводские крепления выглядят довольно-таки мудрено, есть смысл заменить их на стандартные и под обычную отвертку.

Растворителем послужит очиститель карбюратора. Это удобно еще и тем, что трубочка аэрозольного баллончика отлично подходит каналу резистора. Чистим резистор в несколько заходов

Важно: запрещается пользоваться спичками, зубочистками, острыми палочками, элегантными валиками. Даже струей сжатого воздуха можно нанести вред

После сборки еще раз проверяем напряжение. Если оно находится в нужном диапазоне, значит, ремонт прошел успешно.
