Дмрв автомобиля ваз серии 2112

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

• визуальная диагностика;
• проверка во время движения;
• определение соответствия прошивки;
• диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

• от 0,99 до 1,01 В — параметры нового контроллера;
• 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
• 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
• 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
• 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

• желтый контакт предназначен для вхождения импульса расходомера;
• белый либо серый кабель используется в качестве выходного канала напряжения питания;
• зеленый контакт — это масса или заземление;
• черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

• ветошь;
• набор гаечных ключей;
• очистительное средство;
• отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

1. WD-40. Универсальное средство, использующееся в том числе для чистки.
2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
3. Спирт.
4. Средство для очистки карбюраторных двигателей.
5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение	Шаг
	Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.
	Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.
	Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

Признаки неисправности датчика ДМРВ на ВАЗ 2110: как промыть и почистить своими руками

При возникновении первых признаков неисправности следует обязательно проверить ДМРВ, а затем, в зависимости от ситуации, выполнить очистку или замену устройства.

Теперь о том, как проверить наш датчик. Сегодня применяют два основных способа проверки ДМРВ.

1. Двигатель проверяется в работе в условиях отключенного датчика массового расхода воздуха. Достаточно просто отключить питание от регулятора, и запустить мотор. Когда ДМРВ отсутствует во время запуска, электронный блок управления включает силовой агрегат в аварийном режиме. Обороты настраиваются на 1500 оборотов. Отключив датчик, проедьте несколько километров, оцените динамику, мощность. Если движок работает нормально, тогда причиной возникших симптомов стал датчик.

1. Второй метод потребует использование автомобильного тестера или вольтметра. Запустив зажигание, не заводите мотор. На тестере ставится порог напряжения 2В. Плюсовой щуп соединяется с желтым проводом на разъеме датчика, а черный щуп подключается к зеленому проводку. Далее ориентируйтесь по таблице.

Показатель

Состояние ДМРВ

Датчик функционирует нормально

Не идеальные, но пока допустимые показатели напряжения

Предельно допустимые значения, которые свидетельствуют о скорой поломке датчика

ДМРВ вышел из строя, нуждается в замене

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

• Снимите патрубок с датчика массового расхода воздуха;
• Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
• Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;
• Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
• Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;
• Для чистки ДМРВ часто применяют очиститель для карбюратора;
• Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
• Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
• Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
• Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
• Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Очистка спреем

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Цена вопроса

80% — это не 100. Потому порой приходится менять датчик. А чтобы выполнить замену, его нужно купить.

Выделяют три ценовые категории ДМРВ:

• Дешевые. Это преимущественно китайская продукция, цена которой составляет до 1000 рублей. Покупать такие регуляторы настоятельно не рекомендуется;
• Средние. К ним относятся датчики от АвтоВАЗ, отечественные и некоторые зарубежные аналоги. Такие стоят от 1500 до 2500 рублей;
• Дорогие. Качественные, надежные, импортные ДМРВ, цена которых может достигать 5,5 тысячи рублей. Насколько рационально их покупать, сказать тяжело. Но они точно прослужат долго.

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

1. Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
2. Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
3. С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
4. Гофра снимается.
5. С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
6. Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
7. Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
8. Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Замена устройства

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Как проверять ДМРВ

В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.

Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.

Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.

Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.

Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.

Этот датчик исправный.

Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.

Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

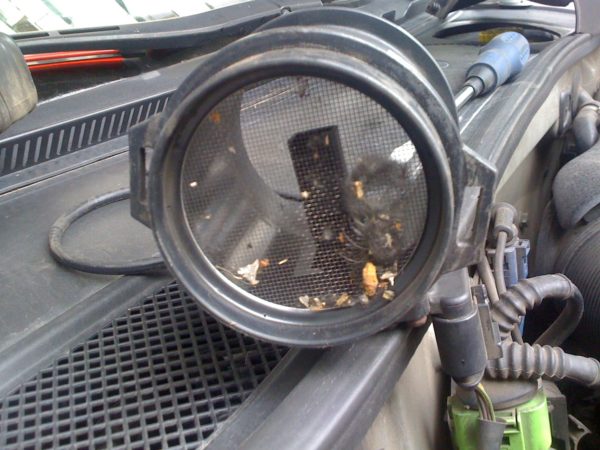

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.

Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.

Проверка ДМРВ мультиметром

Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.

Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.

1. Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
2. Серо-белый — выход напряжения питания датчиков;
3. Зелёный — заземление;
4. Розово-чёрный — к главному реле.

Цвета проводов могут меняться, но их расположение остается неизменным.

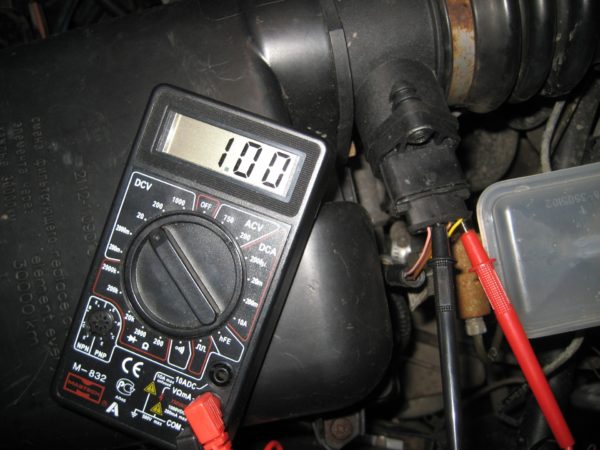

Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.

Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.

В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

• от 1,01 до 1,02 — хорошее состояние датчика;
• от 1,02 до 1,03 — неплохое состояние;
• от 1,03 до 1,04 — ресурс ДМРВ на исходе;
• от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
• 1,05 и выше — пора заменить ДМРВ.

Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких  — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

• на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
• увеличился расход топлива, динамика разгона снизилась;
• двигатель автомобиля не запускается;
• на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ,  прежде чем приступить к демонтажу датчика, необходимо убедится  в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

открыв капот, отключить разъем ДМРВ;
завести двигатель автомобиля;
так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить  с динамикой до отключения датчика;
если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование  измерительного прибора (мультиметра).

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный  или розовый),  заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

• выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
• не заводя мотор, включить зажигание;
• подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
• сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

• напряжение 0,996-1,01 Вольт (датчик новый);
• напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
• напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
• напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
• напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).

Если же прибора нет под рукой,  часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

К чему приводит неисправность?

Нельзя сказать, что поломка расходометра сразу приведет к критическим последствиям, но если игнорировать проблему, то продолжительная работа мотора на неправильно сформированной топливовоздушной смеси приведет к быстрому износу элементов цилиндропоршневой группы, а при наложении нескольких фактором может произойти детонация в двигателе и даже его «клин».

К примеру, если в мотор поступает богатая смесь, то в результате разжижения масла быстро перегреется двигатель.

Также неисправный MAF-sensor в значительной мере, по причине ухудшения чистоты выхлопа, влияет на уменьшение ресурса каталитического нейтрализатора, сажевого фильтра и выхлопной системы в целом.

Диагностика датчика

Проверить работоспособность датчика можно несколькими способами. Обычно признаки неисправности выявляются практически сразу. Далее предлагаем подробнее разобраться со всеми известными признаками диагностики.

Способ №1. Отключение датчика

Простой способ диагностики, провести который может практически любой автовладелец. Для того чтобы отключить датчик вам нужно просто отсоединить его разъем питания. После этого вам требуется завести двигатель. В этот момент ЭБУ, увидев, что ДМРВ не подключен, перейдет на аварийный тип работы. В этом случае подача топливно-воздушной смеси будет регулироваться лишь дроссельной заслонкой. Холостой ход двигателя будет повышен – где-то до 1500 оборотов. Теперь вам нужно попробовать проехаться на машине. Если вы почувствуете улучшение динамических характеристик, а также будет отмечаться рост мощности двигателя, значит ваш ДМРВ вероятнее всего все-таки вышел из строя.

Способ №2. Проверка мультиметром

Отметим сразу, что данный способ проверки подходит лишь для автомобилей, в которых установлен ДМРВ производства Bosch. Перед началом проверки поставьте мультиметр в режим работы 2В и переключите его в положение работы с постоянным током. Включите зажигание, красный проводок присоедините к желтому, который имеется на колодке датчика. Черный провод присоедините к зеленому. Двигатель не должен быть запущен. Измеряйте напряжение по мультиметру. Если показания мультиметра находятся в диапазоне от 1.01 до 1.02, значит ДМРВ рабочий. Также не стоит волноваться, если показания доходят до 1,05 – это допустимое отклонение. Если же показания выше, то нужно искать причину возникшей неисправности именно в датчике МРВ.

Какими бывают неисправности ДМРВ в ВАЗ-2110

Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.

Неисправный датчик имеет следующие признаки, в которых необходимо разобраться для последующего устранения поломки:

1. Загорается сигнал Check engine.
2. Увеличивается количество используемого бензина.
3. Падает мощность.
4. Снижается возможность набирать скорость.
5. Сложно или совсем невозможно запустить механизм.
6. Обороты имеют плавающий характер с форматом холостого хода.

Это – основные признаки неисправности устройства ДМРВ ВАЗ-2110. Но, по словам автомехаников, причины поломки могут скрываться и в других деталях автомобиля. Чтобы не потратить время впустую и не чинить исправное, желательно сначала установить точную поломку, сделать это можно своими руками.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с)	Следующий шаг
0,0	А
Не менее 271,0	B
Между 1,0 и 270,0 (*1)	C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

B

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

А

2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — масса	9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

Перейдите к шагу 5

OK

3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
VG (5) — E2G (4)	0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

OK

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

ЗАМЕНИТЕ ECM

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — 1A-4	Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) или 1A-4 — масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
E2G (B1-4) — масса	Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

OK

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

NG

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Заключение

Как сказано выше, для выполнения этой задачи можно воспользоваться и другими способами. Кроме непосредственно контроллера, есть смысл прочистить и сеточку подключенного патрубка, а также его внутреннюю поверхность. Не лишним будет осмотреть и сам шланг — в том случае, если он поврежден или достаточно износился, то возможно, есть смысл сразу же произвести его замену.

Также следует отметить, что при прочистке расходомера многие эксперты советуют менять и воздушный фильтр, поэтому рекомендуем также проверить состояние и этой детали. Прежде чем установить расходомер на место, нужно убедиться в плотности прилегания уплотнителя. Если этот элемент будет плохо прилегать, то в конечном итоге вы также можете столкнуться с проблемой подсоса воздуха из окружающей среды. Соответственно, это будет способствовать более быстрому износу расходомера.

Приходилось ли вам чистить ДМРВ?

Опрос

• Да
• Нет

 Загрузка …
