Дмрв автомобиля ваз 2115

Замена датчика массового расхода воздуха

Снятие датчика массового расхода воздуха

Если проверка указала на неисправность данного датчика, производится его замена, поскольку они являются неремонтируемыми. Замена его очень простая. На примере разберем замену датчика на ВАЗ-2110.

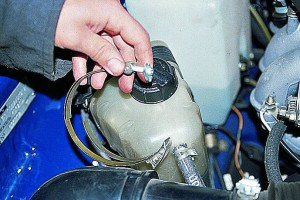

Все работы по замене производятся при выключенном зажигании. Первое, с датчика отсоединяется фишка с проводами, идущими к датчику.

Затем нужно послабить хомут крепления впускного патрубка к фильтру, после чего патрубок отсоединяется от фильтра.

Ключом на 10 откручиваются два болта, которыми крепиться датчик. Теперь датчик можно извлечь с посадочного места.

Здесь можно узнать как демонтировать шкив коленвала.

В этой статье можно узнать как произвести замену салонного фильтра в автомобиле.

Перед установкой нового датчика в посадочное место важно проверить плотность посадки уплотнительного кольца, иначе, при недостаточной плотности, существует возможность подсоса воздуха, причем не очищенного от примесей, извне. А это может стать причиной быстрой поломки датчика

После проверки уплотнителя, датчик ставиться на место закрепляется болтами. Далее ставиться на место патрубок и подключается фишка с проводами.

Заключительным этапом является проверка восстановления нормальной работы силовой установки.

Чистка ДМРВ

Как уже отмечалось ранее, ремонту ДМРВ не подлежит. Но некоторые умельцы умудряются производить его чистку, продлевая таким образом срок службы рассматриваемого контролирующего прибора. Причем некоторые уверяют, что проделывали это неоднократно.

В реальности стоит признать, что шанс на починку достаточно невысокий. Однако если принять к сведению, что стоимость нового датчика довольно высока, а попытка реанимировать старый не требует в общем ничего, кроме времени, то попробовать следует.

Чтобы отчистить ДМРВ, понадобится:

• состав для чистки карбюраторов;
• мягкая кисть;
• отвертка крестовидная.

Датчик разбирают, и прочищают аккуратно внутренность трубки и саму платиновую проволоку. Далее все части необходимо оставить просушиться. За это время снимают дроссель целиком и так же очищают от имеющегося внутри налета. Не следует при этом снимать трос от педали газа. Узел кладут на чистую тряпку и промывают карбюраторной жидкостью. Потребуется еще очистить от загрязнений и регулятор, управляющий холостым ходом, а также прилегающую к нему область. Если удалось не повредить проволоку в ДМРВ, то в итоге проблема на какое-то время утратит остроту

Важно, чтобы датчик не был поврежден механически

Стоит под конец отметить, что для увеличения срока службы датчика, прежде всего, требуется вовремя производить замену воздушного фильтра.

Как самостоятельно проверить датчик массового расхода воздуха?

Для самостоятельной проверки датчика имеется несколько методик, основанных на отключении, а также осмотре и тестировании мультиметром. Иных способов диагностики в домашних условиях не существует. Доскональный контроль ДМРВ выполняется на специальном стенде, позволяющем зафиксировать неполадки сенсора при различных режимах работы. Еще одним распространенным методом тестирования является установка идентичного устройства, снятого с другого автомобиля.

Отключение ДМРВ

Простейший способ проверить ДМРВ на ВАЗ 2114 — отключить штекер. При отсутствии сигнала блок управления мотором переходит в режим аварийной работы, определяя примерный объем воздуха по положению дроссельной заслонки. При этом несколько увеличивается расход топлива — для ВАЗ 2114 он достигает 10-12 л на 100 км пробега. Характерной особенностью является увеличение числа оборотов холостого хода до 1500 об/мин. Но при использовании контроллера Январь 7.2. или Бош М7.9.7 рост холостых оборотов не выполняется в силу особенностей программного обеспечения.

Визуальная проверка

Для внешнего осмотра требуется снятие воздуховода с датчика. Во время проверки оценивается запыленность внутренней части корпуса и гофрированного рукава подачи воздуха. На поверхности не должно быть следов масла и налета пыли.

Проверка устройства с помощью мультиметра

Целью диагностики является измерение напряжения, подаваемого датчиком.

Подобным способом проверяются изделия Bosch:

• 0280218004;
• 0280218037;
• 0280218116.

Для измерения потребуется:

• тестовый прибор:
• набор измерительных щупов;
• жидкость WD-40.

Измерение производится между проводами желтого и зеленого цвета. Значения напряжения можно вывести на экран некоторых бортовых компьютеров (меню напряжение от датчиков, U ДМРВ).

Проверка ДМРВ с помощью мультиметра продемонстрирована на видео от «IZO))) LENTA».

Определение распиновки датчика массового расхода воздуха

Расположение проводов в колодке начиная от ближайшего к лобовому стеклу:

• желтый — положительный входящий сигнал (на схеме 7);
• серо-белый изолятор — положительный сигнал питания (на схеме 12);
• зеленый — заземление датчика (на схеме 30);
• розово-черный изолятор — подача сигнала на главное реле.

Распиновка контактов ДМРВ

Возможны другие цвета изоляции проводки, но последовательность распиновки остается неизменной.

Инструкция по проведению проверки

Последовательность измерения:

1. Ввести щупы в разъем к местам установки проводов. Для облегчения процедуры щупы смазываются жидкостью WD-40. Положительный сигнал получается от желтого провода, отрицательный — от зеленого. Не рекомендуется прокалывать изоляцию и использовать дополнительные кабели, поскольку это снижает точность измерения.
2. Переключить мультиметр в режим измерения постоянного напряжения с предельным значением 2,0 вольта.
3. Включить зажигание, двигатель не запускать.
4. Произвести замер напряжения и сравнить его с требуемым значением.

Сравнение результатов проверки с установленными нормами

В соответствии с таблицей по результатам измерения проводится определение состояния датчика.

Напряжение, В	Состояние сенсора
0,996-1,01	Новый датчик
1,01-1,02	Рабочее состояние
1,02-1,03	Начало износа датчика
1,03-1,04	Желательно заменить
Больше 1,04	Датчик неисправен

Датчик массового расхода воздуха ВАЗ 2114

Датчик массового расхода воздуха необходим для эффективной работы двигателя в разных режимах. Функция этого устройства заключается в создании рабочей смеси из воздуха и паров бензина. Задача ДМРВ ВАЗ 2114 заключается в измерении двух взаимосвязанных показателей:

1. Количества потребляемого воздуха;
2. Времени реакции.

Точность измерения потребления воздуха двигателем позволяет контроллеру определять, в какой пропорции необходимо смешать воздух с топливом. Если датчик выдает неправильные значения, образующаяся топливовоздушная смесь не соответствует текущему режиму работы двигателя. Это приводит к снижению мощности, увеличению расхода топлива, ухудшению динамики и «отклика» автомобиля. Реакция контроллеров разных производителей на эти параметры может отличаться.

Например, Январь-5.1 в случае незначительного завышения или занижения значений определяет погрешность ДМРВ на основе показаний датчика кислорода, таким образом регулируя длительность впрыска топлива. Увеличение времени реакции датчика приведет к тому, что контроллер не будет успевать, и в момент разгона вы заметите «провалы» двигателя. Эта же погрешность работы датчика при использовании более чувствительного контроллера Bosch приведет к плавающим оборотам на холостом ходу, хотя заметных провалов при разгоне не будет.

Ниссан Альмера

На Nissan Almera устанавливаются ДМРВ фирмы Hitachi, хотя можно встретить и изделия от фирмы Bosch. И нужно понимать, что показания на устройствах от разных производителей будет отличаться.

Для понимания процесса сделаем замены на расходометре Hitachi. На примере Bosch читайте выше.

К датчику подходит 5 проводов. Замеры делаются сначала при включенном зажигании, затем при запущенном двигателе. Подготовьте мультиметр переведя его в режим 20В.

Порядок действий:

1. Вставьте иголку или булавку в третий провод (проткните изоляцию) со стороны воздушного фильтра.
2. Включите зажигание. «–» мультиметра на массу АКБ, «+» к иголке. Норма – не более 0.4В.
3. Заведите машину и проделайте действия согласно п.2. Норма – не более 1.04В. До 1.05В еще досточтимо.

Проверка расходомера воздуха

Один из способов проверки датчика-расходомера воздуха

Выявить неисправность этого датчика можно несколькими способами. Самым простым способом является отключение фишки питания от датчика на запущенном моторе. После отключения фишки, блок управления переходит в аварийный режим, при котором дозировка топлива производится по показаниям датчика положения дросселя. При этом обороты на холостом ходу начнут возрастать до отметки свыше 1500 оборотов, хотя и не всегда, у некоторых инжекторных систем повышения оборотов не производится.

При отключенном расходомере нужно проехаться на автомобиле. Если работа силовой установки улучшилась, вероятнее всего проблемы с ДМРВ.

Видео: Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Некоторые датчики можно проверить при помощи вольтметра или мультиметра с высокой точностью настройки. Измерительный прибор «плюсовым» щупом подключается к проводу сигнала ДМРВ (обычно крайний правый провод), а «минусовым» — к проводу заземления датчика. Затем нужно включить зажигание, но силовую установку не запускать. У исправного датчика напряжение должно быть от 0,9 для 1,4 В. Показатели выше указывают на неисправность датчика.

Очень часто выходом из строя является загрязнение рабочих элементов датчика. Поэтому визуальный осмотр тоже может указать на неисправность.

Если на рабочих элементах датчика заметно сильное загрязнение, это наверняка причина проблем с работой силовой установки. Вот только восстановительные работы можно произвести с датчиками на основе трубки Пито. У них можно удалить грязь путем промывки аэрозолем для очистки карбюратора.

О проверке

Самый точный метод проверки неисправности – это замена, на заведомо рабочий, но не у всех есть такая возможность и это нормальное явление. Поэтому я предлагаю, как вариант – поездить без датчика. Значит, открываем капот, устремляем наш взгляд в район воздушного фильтра, видим пластмассовую «забабаху» с фишкой на патрубке забора воздуха. Скидываем эту фишку с датчика. ЭБУД перейдет в аварийный режим работы двигателя, при котором топливная смесь готовится только по положению дроссельной заслонки. Теперь заводим мотор и смотрим на тахометр. Обороты должны быть около 1500 об/мин. Трогаемся и, немного покатавшись в различных режимах, замечаем, как ведет себя машина. Если почувствовали, что появилась тяга и машина «попёрла», можно констатировать что датчик ДМРВ – умирает.

Что касается более точной диагностики, тот тут нам понадобится мультиметр.

Я думаю, он у многих имеется. Если нет, спросите у знакомых, друзей, в народе его называют «тестер».

Суть заключается в том, что нам нужно измерить напряжения на выводах датчика в подключенном состоянии, то есть фишка должна быть воткнута в датчик.

Чтобы не повредить изоляцию, можно сделать так. Берем две тонкие иголки и плотно приматываем их к щупам мультиметра. Главное чтобы контакт был хороший. Если есть кембрик, то лучше с помощью него зафиксировать иголки на щупах.

Теперь ищем в фишке датчика желтый и зеленый провод. Желтый – плюс, Зеленый – масса. Аккуратненько вставляем иголки под изоляцию проводов и придерживаем либо фиксируем всё это.

Теперь переключаем мультиметр в режим измерения постоянного тока, выставляем предел измерений поменьше. Если есть предел 2 Вольта, то его вполне хватит.

Теперь поворачиваем ключ, включаем зажигание, но не заводим! Смотрим на дисплей мультиметра и сравниваем свой результат со следующими значениями:

Напряжение на ДМРВ

Как проверить ДМРВ

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика.

Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода.

В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Регулятор холостого хода на ваз 2112, признаки неисправности, как снять, проверить на работоспособно…

Какая коробка подойдет на ваз 2106, устройство, замена и установка

Как на ваз 2114 убрать катализатор, а так же на «классике», «калине», «приоре» «ниве»

Замена цепи на ваз 2106

Как ставить помпу на ваз 2114. Замена своими руками

Как почистить карбюратор на ваз 2105

Ваз 2107 индикатор обогрева заднего стекла

Расход бензина ВАЗ 2104, карбюратор. Трасса, город, смешанный цикл

MAF-sensor на дизеле, признаки неисправности

ДМВР на дизельные двигателя начал устанавливаться недавно. Связано это с усовершенствованием последних и внедрением в их работу более сложных, но эффективных систем мониторинга.

Воздухомер выполняется несколько важных функций:

1. Ограничивает дымления на турбированные моторах.
2. Мониторит не только количество воздуха во впускном патрубке, но и объем картерных газов.

В первом случае при резкой выжатой педали газа формируется определенный объем дизтоплива, для которого должен сформироваться соответствующий объем воздуха.

Но так как турбина раскручивается с опозданием (образуется турбояма), нужное количество воздуха сформироваться не успевает. Происходит переобогащению смеси, не полное сгорание топлива, выброс сажи в выхлопную систему и наблюдается кратковременный дым из выхлопной трубы. Частично решает проблему DPF фильтр, но, если он есть.

Чтобы решить данную проблему и ограничить переизбыток топлива при резком ускорении, в работу включается ДМРВ. Он передает на контролер информацию о реальном количестве воздуха, нагнетаемого турбиной.

Электронный блок управления, получив эти данные, ограничивает циклическую подучу топлива, подгоняя его количество под объем воздуха.

Такое решение позволило уменьшить расход ДТ при сохранении мощностных характеристик двигателя, но при условии, что MAF-sensor работает корректно.

Во-втором случае, ДМРВ на дизельном моторе работает совместно с системой вентиляции картерных газов. Он мониторит, сколько отработанных газов проникает в систему впуска через клапан EGR при его открытии и передает эти данные на ЭБУ. Последний, на основе полученной информации, управляет открытием и закрытием клапана EGR.

Такое решение уменьшает и расход топлива, и количество вредных выбросов в атмосферу.

Исходя и этого, основными признаками поломки расходомера на дизельном двигателе могут быть:

1. Кратковременное появление дыма (сажи) из выхлопной трубы при ускорении.
2. Нестабильная работа мотора на переходных режимах, снижение мощности.
3. Повышенный расход ДТ.

Диагностика ДМРВ на дизельном двигателе не чем не отличается от методов, описанных выше.

Не буду вас томить, сразу ближе к делу

Забегая вперед, уважаемые автолюбители, хочу немного предостеречь. Если вы обращались в сервис, и вам там сходу без всяких измерений и проверок диагностировали поломку датчика массового расхода воздуха, то 90% это развод. Проверка датчика хоть и проста, но без некоторого оборудования не обойтись.

Кто ранее имел дело с проблемой в датчике, наверняка сразу вспомнят о симптомах поломки. Но так как эта статья не только для «бывалых», а для всех автолюбителей, то само собой я перечислю их. Понятно, что неисправность датчика ДМРВ сказывается негативно на работе двигателя в целом, в частности на 1.6. Загорается Check. машина начинает «тупить». И ведь не сразу в голову приходят мысли о проверке этого датчика. В след за этим увеличивается расход топлива, также машина плоховато заводится на горячую.

Датчик массового расхода воздуха. Типы

Рассмотрим датчик. отвечающий за предоставление информации о количестве поступившего воздуха – датчик массового расхода воздуха (ДМРВ, расходомер воздуха).

Схематичное устройство расходомера воздуха

Данный датчик всегда располагается в воздушном патрубке, рядом с воздушным фильтром, в его задачу входит определение потока воздуха, на выходе с фильтра.

Эти датчики тоже совершенствуются. Сейчас уже имеется несколько видов датчиков массового расхода воздуха.

1. У первых расходомеров воздуха за основу была взята трубка Пито, второе их название – лопаточные расходомеры. Основным элементом у такого датчика являлась тонкая пластинка, мягко закрепленная. Поток воздуха, на пути которого стоит датчик, начинает изгибать пластинку. Включенный в схему потенциометр измеряет степень изгиба пластинки, при этом у потенциометра меняется сопротивление – именно изменение сопротивления потенциометра и выступает сигналом количества поступившего воздуха для блока управления.
2. Более современными и самыми распространенными являются датчики, использующие пластинчатые термоанемометрические измерители. В таком расходомере основным элементом является теплообменник с двумя тонкими пластинками из платины. На эти пластинки подается энергия для их нагрева, одна из них является рабочей, вторая пластина – контрольная. Работа датчика построена на сохранении одинаковой температуры на обеих пластинах. Действует это так: поток воздуха, проходя через теплообменник, начинает охлаждать рабочую пластину. Чтобы поддерживать на рабочей пластине температуру, идентичную температуре контрольной, на не нее начинает подаваться большее количество тока. Изменение количества тока и выступает показателем для блока управления о количестве поступившего воздуха в систему.
3. Третьим типом датчиков массового расхода воздуха являются расходомеры, у которых измерители используются пленочные. В качестве рабочих элементов у них используются кремниевые пластины с платиновым напылением. Данные датчики появились сравнительно недавно, поэтому широкого распространения пока еще не получили.

Рекомендации по увеличению сроков эксплуатации

Чтобы продлить срок службы MAF-сенсора выполняйте следующие рекомендации:

1. Вовремя меняйте воздушный фильтр, чтобы минимизировать засорение расходометра.
2. Следите за техническим состоянием двигателя, вовремя проводите ТО, меняйте и заливайте только качественно моторное масло.
3. Если у авто большой пробег проверяйте компрессию двигателя – износ или залегание поршневых колец, сальников клапанов приведет к проникновению масла в систему впуска. Это предотвратить появление масляного налета на терморезисторах.
4. Следите за состоянием системы вентиляции картера. Особенно это касается тех моторов, где патрубок отсоса картерных газов подсоединяется перед ДМРВ. Проверяйте состояние маслоотбойника под клапанной крышкой.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

1. Пленочные с аналоговым и цифровым сигналом.
2. Проволочные (нитевые) аналоговые.
3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовое или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый и которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Приобретение нового и замена ДМРВ

Приобрести и заменить ДМРВ не проблема. Рынок кишит предложениями. Цены тоже варьируюсь от 2500 до 9000 рублей. Для ВАЗ и ГАЗ ищите изделия Bosch с артикулом 0280218037.

Для замены понадобиться:

1. Крестообразная или плоская отварка.
2. Ключ головка на 10 (для Лада Калина).

Порядок действий:

1. Ослабьте болт хомута воздуховода и отодвиньте последний в сторону.
2. Нажмите кнопку под штекером и вытащите последний из разъема.
3. Ключом на 10 откручиваем два болта (один сверху, второй снизу).
4. Демонтируйте датчик.
5. Установка в обратной последовательности.

Прежде, чем покупать новый расходометр обратите внимание на маркировку старого. Желательно приобретать изделие с такой же маркировкой чтобы оно гарантированно было совместимо с ЭБУ автомобиля

Главное после замены не забудьте адаптировать новый расходометр. Для этого снимите минусовую клемму АКБ на несколько минут для обнажения данных в ЭБУ.

В некоторых моделях авто сделать это в гаражных условиях не получиться, придется ехать в сервисный центр, где есть специальное диагностическое оборудование.

Как проверять ДМРВ

В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.

Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.

Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.

Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.

Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.

Этот датчик исправный.

Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.

Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.

Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.

Проверка ДМРВ мультиметром

Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.

Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.

Распиновка ДМРВ:

1. Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
2. Серо-белый — выход напряжения питания датчиков;
3. Зелёный — заземление;
4. Розово-чёрный — к главному реле.

Цвета проводов могут меняться, но их расположение остается неизменным.

Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.

Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.

В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Напряжение ДМРВ:

• от 1,01 до 1,02 — хорошее состояние датчика;
• от 1,02 до 1,03 — неплохое состояние;
• от 1,03 до 1,04 — ресурс ДМРВ на исходе;
• от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
• 1,05 и выше — пора заменить ДМРВ.

Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.

Как восстановить датчик массового расхода воздуха?

Оптимальным решением при проблемах с ДМРВ является замена неисправного датчика на новый. Но поскольку стоимость устройства составляет около 2500-3900 рублей, то многие владельцы пытаются «оживить» старую деталь.

Встречается четыре методики восстановления:

• установка дополнительного сопротивления;
• перекрытие части канала подачи воздуха на терморезистор алюминиевым скотчем;
• корректировка прошивки блока управления двигателем;
• промывка тела датчика и корпуса от грязи.

Установка дополнительного сопротивления

Установка дополнительных сопротивлений выполняется в цепь, связывающую датчик с блоком управления. При прохождении электрического тока происходит снижение напряжения, которое можно довести до требуемых пределов. Значение сопротивления подбирается опытным путем. Чаще всего впаивается резистор 1 кОм на желтый провод и элемент 15 кОм — на зеленый.

Перекрытие части канала подачи воздуха

Принцип ремонта основан на частичном перекрытии подачи воздуха на терморезистор. За счет этого обеспечивается менее интенсивное охлаждение и удается довести значение напряжения до состояния исправного прибора. Подбор сечения производится опытным путем с контролем напряжения мультиметром. В некоторых случаях владельцы перекрывают канал подачи на 70-80%. Для заклейки применяется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

Под корректировкой подразумевается изменение тарировки или графика работы ДМРВ, занесенного в память блока. График зависимости построен таким образом, что при напряжении датчика 0,996 вольта расход считается равным нулю. Но если датчик вышел из строя и стартовое напряжение равно 1,055 вольта, то блок управления считает подачу воздуха 1,8 кг при неработающем моторе. Изменение графика при помощи утилиты «ДМРВ корректор» позволит выставить значение расхода 0, что улучшит характеристики работы двигателя. Подобный метод можно рекомендовать владельцам, хорошо разбирающимся в программном обеспечении блока управления.

Чистка ДМРВ своими руками

Очистка датчика объема воздуха производится после выявления некорректности его работы. Процедура выполняется путем частичной разборки и снятия тела устройства с активными элементами. Параллельно проводится промывка и очистка корпуса от остатков листвы и отложений грязи. Во многих случаях мойка датчика расхода воздуха на ВАЗ 2114 не помогает восстановить параметры устройства.

Механические способы 2114 запрещены, как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков существуют специальные жидкости, поставляемые в аэрозольных баллонах под давлением. Примером такого средства может послужить специальный очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Есть аналогичные жидкости других производителей. Можно промыть датчик смесью из 70% изопропилового спирта и 30% дистиллированной воды, предварительно прогрев устройство до 60-70 ºС строительным феном.

При мойке ДМРВ запрещено:

• пытаться очистить датчик ватными шариками, твердыми предметами и щетками;
• использовать бытовые чистящие средства;
• применять очистители карбюратора на ацетоне или эфире.

Очистители на тяжелых нефтепродуктах, например, WD40 отмоют рабочие элементы от налета, но оставят жирную пленку, которую необходимо смыть изопропиловым спиртом. Использование эфиросодержащих веществ не рекомендовано по причине разрушения компаундной заливки и электронных компонентов.

Алгоритм действий

Последовательность шагов при мойке ДМРВ:

1. Снять датчик вместе с корпусом с воздушного канала двигателя. Устройство крепится хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
2. Открутить два винта крепления датчика к корпусу. Болты имеют головку под «звездочку», но многие владельцы откручивают их плоскогубцами.
3. Промыть чистящим средством измерительные терморезисторы, а также каналы для прохода воздуха. Если используется способ очистки спиртом, то снятый датчик прогревается потоком теплого воздуха и помещается в емкость. Спирто-водяная смесь также подогревается до 60-70 градусов.
4. Высушить сенсор.
5. Вымыть корпус датчика теплым мыльным раствором. Промыть под проточной водой и высушить.
6. Собрать датчик и установить на место.
