Контрольные размеры для проверки геометрии днища кузова автомобиля ваз 2108 (2109, 21099)

Самое слабое звено

Каркас автомобилей ВАЗ 2109, 2108 имеет несколько слабых мест, наиболее подверженных коррозии.

Крепления задней балки

Задняя балка крепится к треугольным кронштейнам с обеих сторон кузова резинометаллическими шарнирами. Кронштейны закреплены шпильками, приваренными к усилителю заднего лонжерона. Очаги коррозии появляются вокруг креплений, разрушая пороги, усилитель. При сильных повреждениях балку может вырвать из кузова, что приводит к потере управления. Дно модели 2109 ремонтируется на ранних стадиях коррозии.

Крепления кронштейнов растяжки

Рамка радиатора в этих местах усилена толстым металлом, который подвергается коррозии. Рем вставка дна ВАЗ 2109 продается в специализированных магазинах. Запчасть вваривается на место разрушенной с соблюдением геометрических размеров кузова.

Стаканы стоек подвески

Грязь, скопившаяся в арках колес, разрушает брызговики, стаканы подвески. В местах крепления гаек, шпилек из-за высокой вибронагрузки появляются трещины. Дефекты устраняются переваркой стаканов. В профилактических целях рекомендуется использовать подкрылки, обновлять защитное покрытие арок.

Пороги

Наиболее распространенная проблема «девяток», снижающая жесткость кузова. Коррозия распространяется под пластиковыми накладками. Поменять пороги без восстановления пола невозможно. Меняют либо деталь полностью, либо наиболее разрушенные элементы — усилители, нижнюю часть, внешнюю накладку.

С чего начать кузовной ремонт ваз 2109

Прогнивший порожек ваз 2109

Кузовной ремонт автомобиля начинаем с подборки инструмента. Список достаточно внушительный. Работа достаточно трудоемкая и понадобится немалое количество измерительных приборов. В том числе электронные и газовые. Еще понадобится минимум три вида молотков разного размера. Зачистной и лепестковый и круг (Лепестковый круг отлично снимает легкую ржавчину и краску). Без болгарки тоже не обойтись. Необходим баллон, заполненный углекислотой около десяти кубов, углекислотный сварочный аппарат с током не менее 150 ампер, набор зубил и сверла по металлу.Минимум один домкрат, лучше два. Приобретите пачку отрезных кругов толщиной 1-2мм и один зачистной. Преобразователь ржавчины и кисть, фибровый круг (или щетка по металлу) Стандартный набор шофера, двухмиллиметровый шнур и отвес. В ряду моделей этот автомобиль занимает особенное место, наличие угловой платформы позволяет отнести его (по типу кузова) к классу автомобилей хэтчбек. Конструктивные черты предполагают наличие в корпусе трёх дверей. Сам кузов является единым цельнометаллическим каркасом, выполненным из отштампованных элементов.Он является безрамной конструкцией, элементы которой соединяются при помощи точечной сварки, что облегчает его конструкцию, и придает корпусу спортивные характеристики. Учитываем, что кузов переднее приводного авто оснащен съёмными элементами:

• Дверьми;
• Задней крышкой багажника;
• Передние крылья тоже снимаются.

Капитальный ремонт кузова

Капитальный ремонт кузова предполагает полную разборку автомобиля. С машины необходимо снять все, начиная от силовой установки и заканчивая обшивкой салона, и отсверлить места контактной сварки. Это позволит обнаружить скрытые дефекты и выполнить ремонтные работы наиболее эффективно и менее затратно.

При разборке за основу возьмите «Руководство по эксплуатации ВАЗ 21099». Повреждения могут быть разнообразными, но больше всего нареканий на:

днище, особенно левая сторона, место водителя, зачастую в автомобилях тольяттинской сборки подвержено особо интенсивной коррозии;
ниши багажника;
задние лонжероны;
пороги и усилители порогов;
колесные арки (из-за особенностей конструкции пристальное внимание уделите задним).

Если ржавчина глубокая, имеются трещины в конструкции, а детали подвержены коррозии, в том числе сквозной, и глубокой деформации, то капитальный ремонт кузова не обойдется без сварочных работ. Необходимо подварить проблемные места. В большинстве случаев требуется замена деталей. Для этого можно воспользоваться болгаркой, отрезать места и конструкционные элементы, подверженные сквозной коррозии. В некоторых случаях приходится покупать новое днище или ограничиться корытом без тоннеля, так дешевле.

Восстановление геометрии кузова целесообразно проводить после полной разборки ВАЗ 21099, но в условиях обычного гаража, своими руками без специального оборудования это сделать невозможно.

Основные паспортные размеры между контрольными точками кузова Ваз 2109

Интересное видео про ремонт и рихтовку кузова «девятки»

Общее у разных модификаций

Металлический каркас 2109 представляет собой несущую конструкцию типа хэтчбек с пятью дверями. Унифицированный кузов создавался на базе ВАЗ 2108, но большая часть деталей имеет разные размеры. У обеих моделей цельные остовы и навесные компоненты.

Кузовные части 2109 соединяются точечной сваркой, места высокой нагрузки усиливаются электродуговой. Для их производства используют листовую сталь толщиной 0,7–1 мм. Мелкие части штампуются из стали большей толщины.

Конструкция кузова ВАЗ 2108 цельнометаллическая сварная, трехдверного типа. Представлена в пассажирском, грузопассажирском вариантах. Кузов «девятки» пятидверный, внутренние и наружные боковые панели оснащены проемами для дверей. В остальном каркас 2109 не отличается от 2108.

Холодные способы заделки дырок в металле

Заделать дыры в днище автомобиля без применения огневых работ можно двумя способами.

1. Применяя композитные материалы – различные виды полимерных смол в сочетании с армирующим наполнителем и ускорителем реакции отверждения. При качественной обработке поверхностей они, кроме восстановления механической прочности, играют роль ингибиторов – замедлителей реакций химической и электрохимической коррозии;

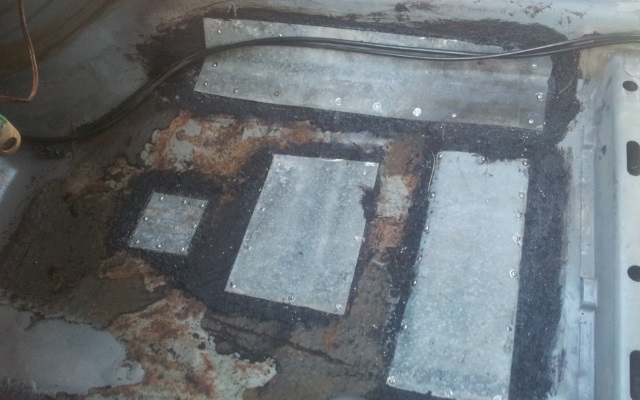

2. Устанавливая заплатки из листового материала на заклепки.

Общие технологические правила

Дырки в днище обнаруживаются обычно снаружи, при осмотре автомобиля на яме или подъемнике. Признаками сквозной коррозии являются локальные вспучивания, которые при попытке их расковырять рассыпаются в труху.

При обнаружении подобных неприятностей вам надо вскрыть и удалить пирог тепло-, шумо- и гидроизоляции на полу в салоне на всем том участке, где лист железа, образующий пол, приварен к силовым элементам кузова – порогам, тоннелю и прочим. Тогда вы увидите всю картину повреждений и сможете принять меры профилактического характера в тех местах, где коррозия еще не стала сквозной.

Перед самим процессом заделывания прорех вам надо принять меры к замедлению процесса коррозии (остановить – это недостижимый идеал, к которому стоит стремиться). Для этого все лохмотья железа удаляются, а края, имеющие остаточную прочность, обрабатываются наждачной бумагой и металлической щеткой до появления блеска. Зачищенная поверхность обрабатывается преобразователями ржавчины. Например, составом «Цинкарь». Работы ведутся внутри и снаружи.

Работа имеет смысл, если общая поверхность сквозных дыр не превышает 15% площади пола.

Заделка точечных дыр

Если очаг сквозной коррозии имеет диаметр не более 1 сантиметра, его можно просто замазать двухкомпонентным полимерным составом. Хороший результат дает клей Poxipol или набор для холодной сварки, похожий на пластилин.

Небольшое отверстие дает возможность применить так называемую катодную электрохимическую защиту. Найдите алюминиевый пруток, сделайте из него заклепку и заделайте ею дырку. В радиусе 20 см от нее коррозия остановится. Правда, заклепка будет постепенно разрушаться сама. Но на это может уйти лет пять.

Заделка масштабных разрушений

В этом случае придется позаботиться и о том, чтобы восстановить механическую прочность. Если отверстие находится на плоском участке, то нет смысла возиться с эпоксидным составом и стеклотканью.

Действительно прочный композитный материал получается лишь при абсолютно точном соблюдении технологии – пропорций смешивания, режима сушки и многого другого. Используйте готовый материал подобного рода, например, текстолит. Имеющий толщину 3 мм, он не уступает по прочности листовому железу. Пластина может устанавливаться только на эпоксидный клей, но лучше применять комбинированное соединение, используя заклепки. Последние должны быть из алюминия, тогда они сыграют роль катодной защиты.

Дыры большой длины на месте стыков с силовыми элементами ликвидируются заплатками из листового железа или алюминия. Их нужно согнуть по форме стыка так, чтобы ширина зоны контакта с еще живым материалом была не менее 2 см. Устанавливаются они на алюминиевые заклепки, использование эпоксидного состава будет нелишним. Особенно если используется листовое железо. Ведь вы не можете точно знать его состава и того, в какую сторону пойдет электрохимическая коррозия – будет ли она разрушать заплатку или кузов. Полимерная смола сыграет роль ингибитора.

Замена прогнившего днища

Полная замена днища на ВАЗ 21099 актуальна, когда гниль поразила большую часть нижней части кузова. Процесс этот трудоемкий и требует специальных инструментов. Лучше провести его в условиях автосервиса. В гаражных условиях требуется домкрат (подъемник), лонжероны, пороги, усилители, сварка.

Автомобиль разбирается полностью: колеса, двери, крылья, задний мост, пороги, соединители. Далее зубилом удаляются остатки гнилого днища в местах крепления к кузову. Новое днище перед установкой грунтуется, далее производится покраска.

При установке необходимо проверить зазоры между дверьми и их проемами. Они не должны быть больше 4 мм. Сварочные работы проводятся сплошным швом, точечным, используются электрозаклепки. Новые детали перед установкой обрабатываются антикоррозийным составом.

Ремонт коррозийного днища вазовской модели 21099 самостоятельно проведенный владельцем обойдется намного дешевле сервисного. К тому же в его качестве не придется сомневаться.

Как вытянуть части кузова «девятки» своими руками

В заключении статьи хотелось бы остановиться на таком моменте, как деформация кузова. Если «девятка» имеет какой-либо деформированный участок кузова, то ни о каком проведении тюнинга и речи быть не может, пока не будет проведено восстановление.

Как правило, полное восстановление кузова и устранение деформаций проводится на специальном станке. Называется он стапель. Это профессиональное оборудование, на котором осуществить процедуры способен только опытный и знающий спец.

Что касается восстановления кузова в домашних условиях, то надо иметь в виду, что возможна такая операция только для незначительных составляющих. Так, массивные кузовные элементы, такие как лонжерон или балка, без стапеля вытянуть не удастся. Но с помятым порогом или крылом можно успешно справиться и своими силами у себя в гараже.

Алгоритм проведения работы не отличается большой сложностью:

• Машина ставится на ручник, под колеса подкладываются упоры;
• Один из концов троса привязывается к монолитной опоре, например, к большому и прочному дереву;
• Другой конец привязывается к детали кузова;
• Наматыванием металлического стержня на трос, становится возможным постепенно натягивать трос.

Проводя эти работы, надо помнить, что аккуратность здесь крайне важна. Так, при сильных вмятинах лучше не спешить, а натягивать трос понемногу, оставляя металл под усилием некоторое время. Таким образом, металлу дается как бы «передышка», необходимая для выдержки дальнейшей растяжки.

Одновременно с растяжкой на тросе, рекомендуется с обратной стороны детали, где вмятина, обработать поверхность молотками рихтовочного типа. Бить нужно не по металлу, а по дощечке, заботливо подложенной в этом месте.

Что мы узнали из статьи? Кузов «девятки», в принципе, отличается неплохими конструктивными особенностями, но для дальнейшей его безотказной эксплуатации рекомендуется его усиливать. Фото – материалы и видео обзор, представленный выше, помогут закрепить приведенный в статье материал.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies

. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

С чего начинать и чем заканчивать

Ремонтные работы начинаются с демонтажа деформированных, прогнивших частей «девятки»:

1. Разбор моторного отсека, слив охлаждающей жидкости, тосола.
2. Снятие дверей.
3. Демонтаж усилителя — «телевизора».
4. Ржавые участки срезаются болгаркой.
5. Дыры придется переваривать либо ставить заплатки.
6. Проблемные места укрепляются железом.
7. Брызговики усиливаются точечной сваркой.
8. Запчасти подгоняются в соответствии с геометрией автомобиля.
9. Пороги, крылья крепятся болтами с последующей электросваркой.
10. Ставятся новые арки, при необходимости полностью меняется днище.

Чтобы предупредить появление коррозии, уязвимые места покрывают специальными составами на основе битума, смолы, масла. Поверхность предварительно полируют, снимая слой лакокрасочного покрытия, повышая адгезию к наносимому средству.

Материалы для сварки

В работе со сварочным аппаратом требуются расходные материалы. При их выборе руководствуются двумя моментами:

1. Тонкая сталь приваривается сложнее, требует грамотного подбора температурного режима.
2. Толстая обрабатывается тяжелее.

Специалисты в уроках советуют брать на заплатки металл толщиной 1–2 мм. Автомобиль осматривается на эстакаде либо яме при хорошем освещении. Прочность металла проверяется молотком, который простукиваются поврежденные места.

Для дальнейших восстановительных работ понадобятся шумоизоляционные материалы, антикоррозийные составы, грунтовка по металлу, преобразователь ржавчины, обезжиривающее средство.

Подготовительный этап

При сильных повреждениях днища его выгоднее заменить, чем устанавливать металлические заплаты. Крупные дефекты в ходе подготовительных работ вырезаются, мелкие зачищаются от коррозии. Труднодоступные участки обрабатываются газосваркой. Швы на латках, ремвставках покрываются преобразователем ржавчины, зачищаются, обезжириваются, покрываются антикоррозийными составами.

Процесс сварки

Топливный бак перед началом работ обязательно демонтируется. Латка на поврежденном участке приваривается в 3–4 точках, затем обваривается. На мелкие дефекты накладываются небольшие швы до 3 см. Зазоры должны отсутствовать — они повышают риск появления коррозии. Для повышения прочности швов их проковывают молотком. При необходимости все части можно переварить. Восстановленные участки зачищаются после осмотра.

Бамперы на «девятке»: ремонт и замена

Часто задний и передний бамперы на «девятке» снимаются для осуществления их ремонта или для восстановления других частей кузова. Научиться правильно и без проблем снимать их все равно придется, как ни крути, если кузовной ремонт владелец намерен осуществлять самостоятельно.

Демонтаж

Итак, для того чтобы снять бампер сзади:

• Сбоку находим гайки, фиксирующие бампер к кузову, и отворачиваем их (как правило, с каждой стороны бывает по 2 крепежных элемента);
• Находим гайки переднего крепления бампера и отворачиваем теперь их (бампер рекомендуется придерживать, чтобы он не упал).

Аналогично проводится и снятие переднего бампера, только здесь надо еще снять пластиковые подкрылки.

Покраска

Предпочтительный цвет бамперов на «девятке» — извечная тема для дискуссий между любителями этой модели авто. Многие на стороне классического черного цвета, хотя находятся и те, кто считает, что цвет бампера должен гармонировать в тон с расцветкой автомобиля.

Как бы там ни было, осуществить покраску и декоративный ремонт несложно. Бамперы надо будет демонтировать, хорошенько осмотреть на наличие деформаций. Если они имеются, то придется элементы отрихтовать, а остальные части зачистить от старой краски и ржавчины.

Пластиковые бамперы превосходно очищаются от ржавчины и краски с помощью наждачной бумаги с размерами зерна 200-400. Если на бампере имеются дыры, то их можно закрыть кусочками пластика, снятого со старых бамперов или других пластиковых элементов. Как известно, пластик между собой хорошо склеивается паяльником с мощностью 40-60 Вт.

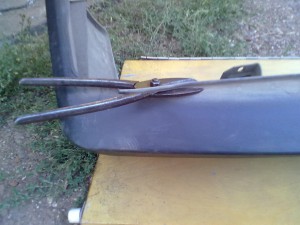

Вообще, части поврежденного пластикового бампера можно скрепить 4-я способами.

1. Путем плавки пластмассы самого бампера или дополнительных накладок. Ширину спаянного шва в этом случае можно оставлять в 1,5 см, а что касается глубины спайки, то она должна зависеть от толщины бампера.
2. Путем соединения параллельными швами. В этом случае поможет и обычная проволока, и гвозди со снятыми шляпками, и другие подручные средства. Надо будет просто впаять эти своеобразные крепежи с обратной стороны бампера.
3. Более сложный вариант подразумевает использование гибкой проволоки, лучше медной. Она уже впаивается аналогично 3-у способу, только зигзагом, змейкой изнутри. Если провести данный метод с обратной стороны бампера нет возможности, змейку можно выделать и с лицевой.
4. Решетка соединит куски бампера между собой прочнее всех. Для этого надо вооружиться сеткой (подойдет кусок декоративной решетки радиатора).

Если не удалось найти аналогичных кусков пластика, то можно воспользоваться и другими материалами:

• Той же решеткой, подогнутой по форме бампера. После того, как сетка будет впаяна в бампер, надо взять какой-нибудь схожий по эластичным показателям с материалом бампера пластик, и расплавляя его, наложить на сетку. Границы штатного пластика надо аккуратно совокупить с краями наложенного материала. После того, как пластмасса затвердеет, надо все разгладить и отшлифовать;
• Можно нарастить недостающую часть пластика шпаклевкой. Только ее надо будет смешать с «эпоксидкой». Обязательно проведение шлифовки на заключительном этапе;
• Шпаклевку смешивают и со стекловолокном.

Антикоррозийная обработка своими руками

Есть нюанс, обработка поможет только в случае с новым железом, если кузов начал уже покрываться пятнами ржавчины, заниматься обработкой уже несколько поздно.

Антикоррозийная защита включает в себя несколько этапов. Проводить их можно как все вместе, так и отдельными мероприятиями.

• Антикоррозийная защита днища. Днище ВАЗ 2109 наиболее подвержено коррозии, так как находится в непосредственном контакте с водой, грязью, снегом. Для того чтобы защитить его нужно нанести специальную мастику с защитными функциями. Наносить мастику удобнее всего, используя специальный пистолет для распыления.
• Процедура герметизации кузова. Смысл мероприятия заключается в том, чтобы защитить от попадания влаги в швы, места стыковок, скрытые полости. Для этой цели используется пушечное сало или мовиль. Для защиты порогов применяют мастику, разведенную моторным маслом.
• Смазка кузова. Она используется для того, чтобы элементы, испытывающие трение, были защищены и прослужили дольше. Это в первую очередь петли на дверях, багажнике и капоте, а также все замки. Для обработки применяется обыкновенное моторное масло, налитое в масленку. Для замков нужно будет применить баллончик с аэрозольным распылением.
• Нанесение полировки на кузов. Полироль тоже обладает хорошими защитными свойствами, поэтому предотвращает появление коррозии.

Проводить обработку совсем необязательно именно в такой последовательности. Делайте так, как вам будет удобнее. Выполнять все процедуры в один день не принципиально, но и растягивать процесс надолго тоже не имеет смысла.

Монтаж и работа с инструментом

Шаг 1

Сначала проводим разборку в моторном отсеке: сливаем тосол, а затем снимаем и сам радиатор. Двери тоже нужно убрать, если там все прогнило окончательно, то его можно просто оторвать, срезаем отбортовки болгаркой, к которым был приварен телевизор.

Отрезаем панель задка, а также крылья. При помощи сварки и заплаток завариваем дыры в брызговиках (если они имеются), ставим отбортовки из свежего металла, к которым в дальнейшем будет приварен телевизор. На видео, где слесари делают ремонт кузова автомобиля все можно рассмотреть более подробно и «вживую».

Шаг 2

Ставим и завариваем новые усилители брызговиков, для этого хорошо будет использовать кровельное железо. Дальше идет подгонка новых деталей: задние и передние крылья, порог телевизор и капот. Эти элементы следует крепить при помощи саморезов. Здесь нам и понадобится набор сверл. Теперь предстоит сложный процесс варения. После того, как крылья, телевизор и порог «посажены» на саморезы, можно приступать к сварке. Телевизор следует покрасить заранее, потому что когда он будет твердо сидеть, качественно нанести цвет уже не выйдет.

Шаг 3

Для выполнения следующих операций, мне потребовалось взгромоздить автомобиль на опрокидыватель. Восстановление геометрии кузова автомобиля займет достаточно времени. Выполняется эта процедура при помощи стапеля, на который крепится сам автомобиль. Специальные зажимы обеспечивают надежное крепление, а силовые стойки задают определенное усилие для выравнивания. Выполнять эту часть лучше в автомастерской.

Шаг 4

Переходим к варке днища. Используем заплаты и крепим их на передний и задний пол при помощи сварочного аппарата. Привариваем все поддомкратники, соединители и усилители пола. Толщина металла кузова автомобиля значительно влияет на процесс варки, и для каждой модели требуется отдельно подбирать время. При помощи мовильницы покрываем все полости машина антикоррозионной смесью.

Правильное нанесение виниловой наклецки на автомобиль — непростая задача. Наша статья имеет подробное описание данного процесса.

Программное обеспечение необходимое для проверки возможности тюнинга автомобилей вы найдете по http://avtopolza.ru/tyuning-russkix-avto/tyuning-russkix-avtomobilej-v-rezhime-onlajn/ ссылке.

Шаг 5

В моем случае арки сгнили полностью. Механики советуют не мучиться и не переваривать их, а попросту купить и установить новые элементы кузова. Но если вы настроены на починку, то это тоже сделать вполне реально. Смола с отработкой является хорошим покрытием для арок, но даже она не спасет их в будущем. Ржавчина проберется и сквозь нее. Также существуют и другие смеси для антикора. Выбор зависит от бюджета и от опыта работы с тем или иным материалом.

Надеемся эта инструкция поможет и вам в ремонте кузова вашего автомобиля и после завершающего этапа — покраски, он засияет как новый.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

В любом мануале написано — «Шпатлевку в течении 24 часов укрыть грунтом». а почему? — да потому, что она сосет воду. и кузов точно так же продолжает гнить.

ТЫ временно заделал дыру в полу, но не решил проблемы. А кто мешал заварить эту дырдочку, обработать соответствующим образом и забыть. это было бы более грамотное решение))) ¶

Сегодня ремонт кузова Ваз 2109 своими руками проводится многими владельцами этого автомобиля. Да и вообще, с кузовными проблемами сталкивается немалая часть любителей отечественного автопрома. Цена ремонта кузова Ваз 2109 в автосервисах оставляет желать лучшего, вот и приходится самостоятельно заниматься некоторыми видами работ.

В действительности, ничего сложного в замене отдельных элементов кузова «девятки» нет. Если под рукой будет нужный инструментарий, то не составит особой сложности заменить, к примеру, сгнившую арку или дно машины, порог или бампер. Из статьи вы узнаете, как это сделать без потери большого количества времени и сил.
