Как работают автомобильные доводчики стекол?

Для чего в автомобиле используется доводчик стекол?

Электронный доводчик стекол автомобиля – это специальный электронный механизм, который автоматически закрывает окна при нажатии кнопок брелока сигнализации. Применение таких устройств позволяет существенно облегчить жизнь автовладельцу. В последнее время доводчик стекол стал очень популярен среди владельцев иномарок и отечественных авто. Объяснить такую востребованность нетрудно. Согласитесь, неприятно возвращаться на парковку за автомобилем, когда внезапно вспомнишь про открытые окна, которые могут стать приманкой для злоумышленников.

Когда вы ставите машину на сигнализацию, подъемник самостоятельно определяет текущее их положение и «доводит» их вверх. Если в автомобиле открыты сразу несколько стекол, каждое из них закрывается поочередно – сначала переднее левое, затем правое и так до последнего открытого окна. Кстати, автовладелец сам может настроить скорость работы подъемника. Но, как правило, стекло закрывается минимум за 3 и максимум за 6 секунд, не более.

Что он собой являет?

Внешне это небольшой электронный механизм с черным пластиковым корпусом и несколькими проводами, которые подсоединяются с одной стороны к механизму регулирования она, а с другой — к аккумулятору. Внутри корпуса есть небольшой чип, который и подает сигнал электромотору подъемника в нужный момент.

Несмотря на то что доводчик стекол имеет небольшие размеры и выполняет примитивные функции, схема его электронного устройства очень сложная. Здесь она представлена на рисунке.

Что еще может доводчик стекол?

Благодаря такому устройству существенно снижается нагрузка на дверные петли и сам механизм открытия окон. Двери, оборудованные такими доводчиками, более плотно закрываются, что позволяет сохранить постоянную температуру воздуха в салоне. Также стоит отметить, что внутрь автомобиля после установки данных устройств проникает гораздо меньше пыли и грязи.

Многофункциональный доводчик стеклоподъемников

Данные устройства являются одними из самых популярных среди российских автолюбителей. Вообще такие доводчики устанавливаются на импортные дорогие автомобили, однако они есть в свободной продаже, и установить их можно хоть на 30-летнюю «классику». Данное устройство выполняет не одну, а целый ряд функций, чем и объясняется его популярность. Среди основных стоит выделить следующие:

• Закрытие/открытие окна в одно касание кнопки.
• Возможность одновременного управления несколькими стеклами. Одно окно он может опускать, а второе, наоборот — поднимать или же управлять обоими подъемниками в едином направлении.
• Автоматическое закрытие стекол после того как автомобиль был поставлен на сигнализацию.
• Блокировка кнопок электрических стеклоподъемников.
• Возможность подключения дополнительных кнопок управления стеклоподъемниками.

Доводчик стекол – цена

В среднем такое устройство можно приобрести за 1000-1500 рублей. Эта стоимость вполне оправдана, учитывая то, насколько доводчик облегчает жизнь водителю.

Установка доводчика стекол

Доводчик может монтироваться практически в любом уголке автомобиля. Главное, чтобы была возможность провести его провода до электромотора. Желательно скрыть их от посторонних глаз и от влаги, как и само устройство. Часто водители прячут его за приборной панелью, что удобно для их самих, или за дверной обшивкой. Чтобы провести монтаж, рекомендуется не пренебрегать инструкцией и посмотреть схему подключения там.

Для того, чтобы подключить устройство, понадобится:

• отвертка – крестовая и стандартная, можно обзавестись универсальной с наличием разных насадок;
• кусачки для лишних проводов;
• пассатижи;
• изоляционный материал для защиты проводов.

Крепление доводчика будет зависеть от его модели и типа корпуса. Чаще всего для этого берутся саморезы, но может использоваться и клей. Если выбран вариант монтажа его к двери, то следует быть внимательным и осторожным, делать все по инструкции. Здесь находится много проводов и соединений, в том числе и системы для поднятия окон и центральный замок.

Демонтаж устройства также провести не сложно. Здесь все сводиться к тому, что нужно открутить саморезы и аккуратно достать все провода. Можно использовать универсальную отвертку или любую другую. Если же доводчик был прикреплен на клей, могут появиться некоторые сложности

Внимание уделяют проводам, что находятся возле электромотора

Что делать если не работает доводчик стекол

Режим «прозвонки» на мультиметре

Иногда возникают ситуации, когда модуль доводчика стекол перестает работать. К сожалению его ремонт вряд ли возможен, и при его выходе из строя целесообразнее купить и установить новый. Особенно, учитывая его невысокую цену. Однако перед тем, как поставить «смертельный» диагноз устройству, все же попробуйте проверить работу всей схемы.

В первую очередь необходимо «прозвонить» питающие и сигнальные провода с целью выяснения их целостности. Выполнить это можно с помощью тестера. Помните, что в электросети стандартного легкового автомобиля напряжение составляет 12 В постоянного тока. Поэтому прибор необходимо включить в соответствующий режим (в английской аббревиатуре постоянный ток обозначается как DC). Для «прозвонки» проводов мультиметр устанавливают в режим измерения сопротивления или в специально предназначенный для этого режим (на моделях, оборудованных звуковым динамиком, обозначается изображением музыкальной ноты, звуковых волн или динамика).

Проверка предохранителя

Проверить предохранитель можно двумя способами — измеряя напряжение в цепи или его сопротивление. В первом случае алгоритм действий будет следующим:

Проверка предохранителя мультиметром

1. Устанавливаем мультиметр в режим измерения постоянного напряжения (DC) с пределом около 20 В (зависит от модели мультиметра).
2. Включаем зажигание.
3. Одним щупом прикасаемся к «приходящему» контакту (на который приходит «+» от аккумулятора), а вторым к «массе» в блоке предохранителей или попросту к корпусу машины.
4. Если на «приходящем» контакте напряжение есть, то на экране мультиметра вы увидите значение напряжения 12 В (оно может колебаться в пределах 2. 3 В в одну или другую сторону). Если же на «приходящем» контакте напряжения нет, то необходимо искать обрыв цепи от блока предохранителей до аккумулятора.
5. Если напряжение на предохранитель приходит, то нужно проверить «отходящий» контакт. Для этого одним щупом прикасаемся к нему, а другим к «массе». Если напряжение есть, значит, предохранитель целый, в противном случае он вышел из строя.

Проверка предохранителя путем измерения сопротивления выполняется по следующему алгоритму:

1. Установить мультиметр в режим измерения сопротивления или «прозвонки» (второй режим предпочтительнее, однако он есть не на всех моделях мультиметров).
2. При выключенном зажигании демонтировать предохранитель из его посадочного места.
3. Одним щупом прикоснуться к одному контакту предохранителя, а другим к другому.
4. Если предохранитель целый, то значение сопротивления будет равно 0, в режиме «прозвонки» мультиметр подаст звуковой сигнал. Если же предохранитель перегорел, то значение сопротивления будет равно бесконечности, а в режиме «прозвонки» звуковых сигналов не последует.

В случае, если корпус предохранителя выполнен из прозрачного пластика, то можно оценить его состояние визуально. В работающем предохранителе проволока, находящаяся внутри, будет целая, а в вышедшем из строя — разорванная.

Проверка цепи

Если предохранитель целый, то следует проверить цепь питания за ним. В данном случае невозможно дать однозначных рекомендаций, поскольку все зависит от конкретной модели доводчика, метода монтажа проводов, модели машины и так далее. Для начала вы должны визуально осмотреть целостность изоляции и непосредственно проводов, которые идут от блока доводчика до электропривода стеклоподъемников. Осматривать нужно тщательно, особенно в местах, где провода стянуты в жгуты пластиковыми стяжками, а также на их изгибах. Проверьте, не перетерся ли какой-нибудь из них.

Если визуальный осмотр не дал результатов, то необходимо «прозвонить» цепь. Делается это также с помощью мультиметра. Приблизительный алгоритм действий:

1. Образно разделить цепь от модуля доводчика до кнопок управления на несколько участков.
2. На каждом из этих участков «прозвонить» провода питания и управления (если с некоторыми проводами сделать это невозможно, то стоит ограничиться визуальным осмотром).

В случае, если вы визуально или с помощью мультиметра нашли повреждение на проводах, попытайтесь отремонтировать их. В случае повреждения изоляции можно воспользоваться изолентой или термоусадкой. Если провод оборвался — смонтируйте новый (с аналогичной площадью поперечного сечения).

Что такое доводчик стеклоподъемника?

Это приспособление является механизмом, который позволяет автоматически закрыть автомобильные окна при нажатии соответствующей кнопки на сигнализационном брелоке. На сегодняшний день доводчики стеклоподъемных механизмов могут быть установлены практически в любой модели вне зависимости от марки и страны-производителя машины. Подобное устройство сильно облегчает жизнь владельцу, поскольку позволяет, например, не переживать за то, что окна остались открытыми, и возвращаться из-за этого на парковку.

При включении сигнализации блок устройства определяет, в каком положении находятся стекла, и закрывает их. В случае, когда в машине было открыто не одно окно, а несколько, закрытие происходит по очереди. Некоторые модели стеклоподъемников имеют настройку скорости работы, и в среднем на полную доводку уходит 4-6 секунд. Современные устройства можно установить и самостоятельно или в сервисе: для этого понадобится соответствующее оборудование, приспособление и схема монтажа.

Установка доводчика своими руками

Схема установки блока достаточно проста. Чем больше дверей, дополнительных функций, тем больше понадобится время на монтаж. Механизм устанавливается в любом месте внутри салона машины. Чаще устройство монтируют под:

• дверной обшивкой;
• панелью автомобиля спереди.

Что потребуется

В комплект входит схема подключения. При монтаже необходимо неукоснительно следовать рекомендациям, особенно если вы устанавливаете устройство своими руками. Из дополнительных инструментов потребуется:

• плоская отвертка;
• крестовая отвертка;
• плоскогубцы;
• изолента, двусторонний скотч;
• бокорезы.

Функции доводчиков

Простые доводчики при постановке машины на охрану просто поднимают стекла, и этим функциональность механизмов ограничена. Многофункциональные изделия способны решать и другие задачи:

1. Поднятие/опускание стекол в одно касание или по традиционной схеме.
2. Возможность одновременного управления двумя стеклами в одном или разных направлениях.
3. При включении сигнализации доводчик закрывает стекла.
4. Есть функция автоматического возврата стекол в предыдущее положение при снятии авто с сигнализации в том случае, если машина находилась в режиме охраны меньше двух часов.
5. В режиме охраны кнопки электростеплоподъемников блокируются.
6. В случае появления препятствия на пути стекла оно откатывается. Эту функцию можно включать и отключать при необходимости.
7. Контроллер автоматически настраивают для разных конструкций.
8. Есть возможность подключения дополнительных кнопок электрических стеклоподъемников.

Виды

Устройства могут выполнять одну задачу либо быть многофункциональными. Последние, помимо закрывания, при включении сигнализации запоминают расположение стекол до постановки и приводят их в исходное положение после снятия машины с охранной системы. Также возможно приведение в прежнее положение при встрече препятствия во время закрывания.

Возможно присутствие перечня дополнительных возможностей, которые при необходимости могут быть отключены при настройке устройства на желаемые параметры. Доводчик стеклоподъемников на 4 стеклаобойдется дороже простого варианта, с учетом того что большая часть функционала может оказаться ненужной при достаточно трудном подключении.

«Калина»: монтажные работы

Устанавливать доводчик стекол будем в пространстве двери водителя. При этом нет необходимости тянуть какие-либо проводники. Сам блок лучше всего вмонтировать максимально близко к разъемам кнопок.

Многие модели этих приборов могут иметь разные активные уровни сигналов, поэтому с каждой отдельной схемой нужно сначала разобраться. Для этого можно использовать следующий алгоритм. Давайте на примере «Beta-10» рассмотрим, что и куда.

Комплектуется прибор набором разъемов, которые подходят для «Калины» и для «Калины 2» со старыми кнопками. С новыми придется все переделать.

Здесь вся трудность в том, что в «Калине» все закоммутировано на +. Доводчик получает сигналы через замыкание на массу. Значит, нужно на блоке кнопок оторвать плюсовой провод, а на его место припаять массу.

Как подключить доводчик стекол к сигнализации?

Установка и подключение доводчиков:

Монтаж устройств производится в дверях машины, для этого демонтируются их обивка. Доводчики питаются от бортовой сети машины, к девайсу надо подвести положительный контакт и массу

Важно, чтобы электроцепь, с которой соединен доводчик, была активной при отключенном зажигании.
С помощью тестера определяются электролинии, предназначенные для подачи напряжения от управляющих кнопок на электрические двигатели стеклоподъемников.
В соответствии со схемой подключения доводчиков выполняется врезание кабелей от блока управления на электроцепь питания. Для соединения с дверьми используются выходу в устройстве, они имеют разную расцветку

Кабель, который идет от управляющей кнопки к электрическому мотору, врезается к концам электролинии. К электроцепи подключаются контакты блока.
При соединении надо правильно подобрать кабели, от управляющих кнопок к электрическому мотору их идет по два. Когда подается напряжение, одна из электролиний выполняет подъем стекла, а друга его опускает. Если будут допущены ошибки при подключении, то активация режима защиты будет сопровождаться автоматическим открытием стекол.
Затем к доводчику подсоединяется кабель, предназначенный для передачи сигнала от управляющего блока. Потребуется такой сигнал, который поступает на блок на протяжении секунды при активации защитного режима. В зависимости от типа устройства и системы, для этого могут использоваться минусовые или плюсовые контакты. Непосредственно перед подсоединением потребуется точно узнать, какой сигнал отправляет управляющий блок сигналки.
Когда провода подключены, выполняется диагностика работы устройств. При условии, что все работает корректно, потребитель изолирует всех врезки электроцепей и маскирует их. Процедура подключения доводчика на четыре двери выполняется аналогичным образом, только в штатную электросеть потребуется сделать больше врезок.

Характеристика модуля автоматического поднятия дверных стекол

Для начала рассмотрим основные характеристики модуля. Доводчик стеклоподъемника представляет собой устройство, предназначенное для автоматического закрывания стекол в машине после установки авто на сигнализацию. Благодаря использованию такого модуля водитель может не переживать о том, что забыл закрыть окна в машине.

Принцип работы

Сам блок модуля на 2 или 4 стекла подсоединяется к узлу управления противоугонной системой и стеклоподъемниками. В частности, этот блок монтируется между электродвигателем, а также кнопками управления стеклоподъемниками. То есть использование доводчиков возможно только в транспортных средствах, оборудованных электростеклоподъемниками.

Что касается непосредственно принципа действия, то он идентичен для всех доводчиков. Напряжение поступает через блок и поступает ан электродвигатель. Сами доводчики никогда не задействованы при открытии и закрытии стекол, если авто не поставлено на сигналку. А вот когда противоугонная установка активируется, на само устройство передается сигнал с блока, в результате чего электродвигатель начинает питаться и поднимать стекла.

Если речь идет о многофункциональной системе, то она также может выполнять следующие функции:

1. С помощью таких доводчиков можно осуществлять управление несколькими стеклами либо в одном, либо в разных направлениях.
2. Функция в определенное положение может быть активирована в том случае, если сигнализация была активирована не более двух часов назад.
3. Если активируется противоугонная установка, доводчик автоматически заблокирует кнопку включения стеклоподъемников.
4. Есть возможность настройки контроллера для работы с различными типами и конструкциями подъемников.
5. Кроме того, при необходимости владелец многофункциональной системы сможет дополнительно подсоединить несколько кнопок для управления стеклоподъемниками (автор видео — AvtoGSM).

Виды

Доводчики на два или четыре стекла могут быть либо многофункциональными, либо предназначенными для выполнения одной задачи.

1. Первые, кроме закрытия окон, при активации противоугонной системы могут запоминать расположение стекол, а после снятия авто с сигнализации они будете возвращать их на исходное состояние. Помимо этого, возможно приведение системы в исходное положение при наличии препятствий в ходе закрытия. Также модуль может быть оснащен дополнительными функциями. У автолюбителя есть возможность отключения или настройки конфигурации функционала при необходимости. Разумеется, модуль для закрытия четырех стекол всегда будет обходиться дешевле, чем для двух. Но необходимо учитывать, что большинство опций по факту могут попросту оказаться ненужными для автолюбителя.
2. Второй вид — более простой. Он предназначен только для закрывания стекол окон, при этом такие варианты не оснащаются дополнительными функциями.

Особенности

Теперь перейдем к особенностям. Сложность в вопросе монтажа системы может быть обусловлена в результате подключения модуля к большему количеству дверей, а также наличием других функций. К примеру, модуль для закрытия только двух стекол сможет установить фактический каждый автолюбитель, даже если у него нет опыта в проведении таких работ.

Если на транспортном средстве установлена только один узел со стороны водителя, обеспечивающий функциональность окон на пассажирской двери, то модуль монтируется именно на ней. В том случае, если сама система разделена или кнопки управления находятся на центральной консоли или в тоннеле, произвести установку желательно под приборной панелью. Если стекла плохо поднимаются с кнопки, то доводчик может не полностью закрыть стекло, в нем сработает реле нагрузки и он отключится — так что чиним и смазываем стеклоподъемники (автор видео — Lone Vagrant).

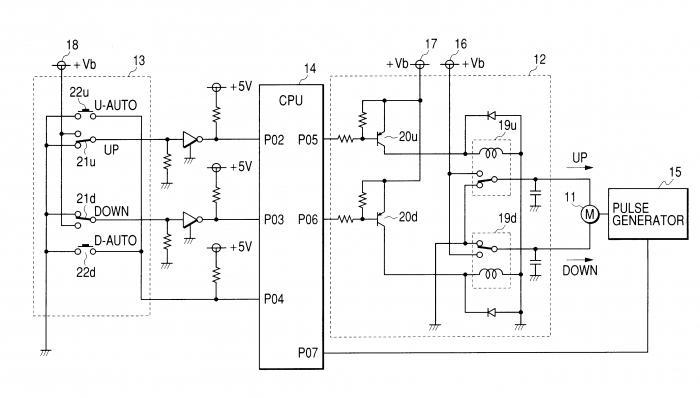

Самодельный доводчик

Что касается самодельных доводчиков стекол дверей, то автолюбители уже создали большое количество разнообразных моделей, которые неплохо работают. Причем есть и простые самодельные девайсы, а некоторые умудряются создать многофункциональные датчики.

Простой же доводчик изготовить несложно, имея небольшие знания по радиоэлектронике, а также необходимы элементы для создания модуля.

А понадобятся несколько конденсаторов, электромагнитные реле, таймер и несколько транзисторов и резисторов.

Принцип работы самодельного модуля таков: сигнал на модуль берется от блока охранной системы.

Этот сигнал поступает на реле, которое замыкает свои контакты, соединяя через резистор источник питания с конденсатором для его зарядки.

После прекращения подачи сигнала, конденсатор подключается к другому реле, которое начинает питать таймер.

Выходящее из таймера низкое напряжение откроет транзистор, затем напряжение пойдет еще на одно реле, после которого напряжение через резистор поступит на электродвигатель – стекло начнет закрываться.

После полного закрытия секла, из-за упора его в дверь, в сети произойдет возрастание тока нагрузки, которое повлечет падение напряжения.

Из-за падения напряжения транзистор закроется, тем самым обесточив реле, и доводчик отключается.

Схема эта считается очень простой, но работает без проблем и свои задачи выполняет хорошо.

Фотоотчет об установке доводчика стекол МАКС-2 на ВАЗ-2110

Представляем Вашему вниманию иллючтирированный отчет об установке доводчика стеклоподъемниками МАКС-2 на ВАЗ-2110. Его подготовил и прислал нам наш покупатель — Авдонин Владимир Валерьевич из г. Сердобск (Пензенская область), в рамках участия в нашей акции.

Здравствуйте! В данной статье будет рассказан подробный этап установки доводчика стекол Макс-2 на автомобиль ВАЗ-2110. Сразу хочу уточнить несколько моментов. На моем автомобиле установлена панель от Приоры, но проводка вся осталась прежней. Так что отличие будет только в пластике. Поделюсь своим мнением, почему решил заказать и устанавливать доводчик стекол именно Макс-2.

Во-первых: Адекватная цена по сравнению с другими доводчиками стекол. Во-вторых: Функция памяти. То есть, из какого состояния доводчик закрыл стекла, в такое состояние он их откроет. Очень удобно, повернул ключ зажигания и стекла открылись в прежнее положение. В третьих: Простота установки. Не надо делать много скруток в проводке, подключил штекера и на этом 1 этап по установке уже готов.

Я думаю, преимущества очевидны, теперь перейдем к установке на автомобиль Ваз-2110.

Берем отвертку и начинаем аккуратно вынимать блок стеклоподъемников.

Теперь берем в руки блок доводчика и видим, что необходимо подключить штекера из блока стеклоподъемника в блок доводчика. Нажимаем на пластиковый фиксатор штекера стеклоподъемника, чтобы вынуть его из разъема.

Дальше необходимо подключить штекера из доводчика стекол в блок управления стеклоподъемником.

Теперь необходимо установить перемычку в монтажный блок. Это необходимо чтобы стекла закрывались без зажигания. У меня уже стояла эта перемычка с самого начала.

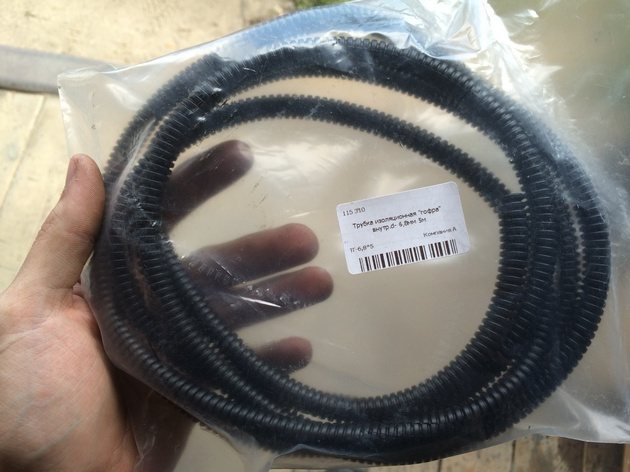

Чтобы провода негде не перетерлись со временем их необходимо уложить в пластиковую гофру. Но это по желанию можно этого и не делать.

Следующим этапом необходимо заизолировать Черный и Зеленый провод. Я всегда изолирую термоусадкой. Данные провода нам не понадобятся. И убрал я их в пластиковую гофру.

Дальше нам нужно подключить Желтый провод к активатору двери. И найти провод у активатора, на который во время постановки на охрану подается + (плюс). Я подключил к проводу от блока сигнализации который идет на активатор водительской двери. Чтобы не разбирать водительскую дверь. И еще чтобы не разрезать провода я использую пластиковые проколы стоят недорого всего 2 рубля. Желтый провод от доводчика придется удлинять, так как производитель сделал его коротким.

Теперь необходимо подключить Красный провод к + (плюс) который идет от зажигания. Его можно взять, например, от бортового компьютера.

Блок доводчика установил на двухсторонний скотч, рядом с рычагом переключения передач.

Устанавливаем блок управления стеклоподъемниками на место и на этом установка закончена.

Мы благодарим Владимира Валерьевича за подготовленный отчет, а также перечислим обещанный приз на счет мобильного телефона.

Купить

Что делать, если не работает доводчик стекол

В случае выхода из строя датчика придется покупать новый. Ремонту устройство не подлежит. Но перед тем как выкинуть доводчик, стоит его проверить. Для начала прозвоните цепь. Для этой процедуры используйте мультиметр. Установите режим измерения сопротивления или специальный режим.

Проверка предохранителя

Для проверки предохранителя автомобиля установите мультиметр в режим измерения, предел 20 Вольт. Включите зажигание. 1 щуп приложите к контакту +, второй к массе. Если высветится 0, ищите обрыв цепи. При появлении напряжения проверьте отходящий контакт.

Состояние предохранителя можно проверить визуально, если он помещен в прозрачный корпус. При нарушении целостности проволоки внутри предохранитель считается сломанным.

Проверка цепи

Если проверка не выявила неисправностей, необходимо осмотреть цепь. Посмотрите, не порвались ли провода, оцените целостность изоляции

Повышенное внимание уделяйте местам сгибов, креплений стяжками

Если все нормально, проверьте цепь мультиметром. Разделите ее от модуля до клавиш управления. Прозвоните каждый участок по очереди. После нахождения неисправного элемента необходимо его отремонтировать. Поврежденную изоляцию скрепите изолентой, порванные кабеля замените.

Другие возможные причины

Не устанавливайте датчик рядом с колонками автомобиля, динамиками. Устройство быстро выйдет из строя. Доводчик придется заменить. Еще одна распространенная неисправность – ложные срабатывания в режиме охраны. Возьмите модель с заранее установленной защитой, скорректируйте настройки сигнализации.

Автомобильный доводчик – удобный, полезный механизм. Обязательно установите устройство при монтаже сигнализации. Сделайте это самостоятельно либо обратитесь к проверенным мастерам СТО.

Инструкция по установке устройства своими руками

Как самостоятельно произвести монтаж доводчиков в автомобиль:

1. Для правильной работы механизма сначала надо обеспечить его питание, соответственно, к нему нужно будет подключить положительный и отрицательный провода. Блок управления ДС монтируется либо в двери, либо под приборной панелью, в районе рулевого колеса. Перед установкой внимательно изучите инструкцию, которая идет в комплекте к ДС, в ней должна быть приведена схема, а также рекомендации, касательно подключения. С учетом этой схемы автомобилист должен произвести укладку проводки, по которой будет осуществляться передача сигнала на электрический мотор.
2. Кроме того, в комплекте с ДС идут и специальный выходы для дверей, они отличаются по цветовой маркировке. В том месте, где кабель будет проходить от электродвигателя к клавишам управления, нужно сделать соответствующее отверстие, а затем подсоединить к обоим кольцам модульные кабеля. Выполнив эти действия, вы сможете произвести монтаж ДС.
3. Одним из основных моментов при выполнении этой задачи является подбор провода — их может быть один (только для поднятия) или два (для поднятия и опускания), по одному с каждой стороны. Один из проводов используется для поднятия подъемника, а другой — для его возвращения в начальное положение после отключения противоугонной системы. Будьте внимательны на этом этапе, поскольку если действия будут выполнены неверно и вы спутаете провода, то подъемники будут опускаться при установке машины на сигналку.
4. Когда эти действия будут выполнены, нужно будет подсоединить провод, по которому будет подаваться сигнал от управляющего модуля автосигнализации. Этот импульс должно поступать до блока ДС не более, чем за 1-2 сек. Непосредственно сам импульс может быть как положительным, так и отрицательным, в данном случае все зависит от конкретной системы. Поэтому нужно заранее уточнить этот момент, чтобы не столкнуться с проблемами при установке и подключении.

Как установить доводчики стекол самостоятельно?

Для крепления и подключения агрегата могут понадобиться:

• отвёртки: стандартная и крестовая;
• пассатижи и кусачки;
• изоляционный материал.

Для подключения устройства потребуется подсоединить к нему следующие провода:

• питание модуля + 12 В;
• минус (масса);
• вход управления модулем;
• питание подъёма стёкол (по 2 провода на каждое).

Разумеется, места соединения проводов должны быть хорошенько заизолированы. Для этой цели подойдут монтажная изолента либо термоусадочная трубка, «усаживающаяся» под влиянием тепла, исходящего, например, от переносной газовой горелки. Для надёжности можно задействовать оба варианта.

Монтаж доводчиков стеклоподъемников

Перед началом установочных работ следует убедиться в возможности открытия и закрытия стекла при нажатии кнопки в случае выключенного зажигания. Модуль доводчика устанавливают, подобно всем коммутационным развязкам, в водительской двери.

Для проверки работы стекол нужно отключить зажиганием. Возможно, придется установить особую перемычку в аппарат предохранителей, заменив перемычку на реле. Работать без этой перемычки доводчики не будут.

Водительская дверь

С водительской стороны снимите обшивку двери, а пассажирскую дверь можно не трогать. В некоторых инструкциях написано, что нужно просто вынуть ручки и снять обивку, но на самом деле все гораздо труднее. Для снятия ручки приходится вынимать пластиковые пробки, прикрывающие винты. Их откручивают и снимают ручку. При снятии обивки не нужно далеко ее откидывать, так как не ней закреплены блоки, связанные с дверью проводами. Дверь нужно бережно придерживать при снятии карточки и убирать вместе с блоками.

Крепление механизма

Доводчик крепят одним саморезом к металлической пластине, после чего ее фиксируют на корпусе дверцы. Саморезы лучше крепить в точки с отверстиями. Которые были изначально для них проделаны. Не сверлите лишние дырки в металле.

Подключение доводчика

Для высокоточного функционирования доводчика вам потребуется сделать три подключения – от аккумулятора 12 вольт, от сигнализации управленческий сигнал и масса. Провод красного цвета подключают к 12 В, а черный цепляют на массу. Желтый или белый после этого подключают к центральному замку, соединяясь с желтым проводком. Провод, который отвечает за поднятия стекол в водительской и пассажирской дверях, крепят к остальным проводам в разрыв. То есть вы режете провод пополам и присоединяете его со стороны мотора и кнопки.

Затем нужно разрезать пополам провод оранжевого цвета и подключить к нему провода от доводчика со стороны кнопок. Провод черного цвета с зеленой полоской находится в стороне кнопки, а просто зеленый в стороне двигателя. Перекусываем голубой провод и соединяем его с проводами доводчиков со стороны кнопок. Синий провод с черной полоской – это сторона кнопки, а просто синий – сторона мотора.

Обратная сборка

Основная часть работы, связанная с подключением проводов, завершена. Если вы сделаете все правильно, доводчик можно считать готовым. Нужно тщательно пропаять соединения.

После электромонтажных работ нужно привести жгуты в эстетичный вид, тщательно их заизолировав. Теперь можно собрать двери в обратной последовательности, установив карточку, ручки и все заглушки.
