Устройство и принцип работы доводчиков дверей автомобиля

Где разумно устанавливать доводчик, а где не стоит

Чаще всего устройства ставят на те двери, для которых важно быть постоянно закрытыми: уличные и входные. При установке корпус стараются разместить не снаружи, а внутри дома, квартиры

Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла

При установке корпус стараются разместить не снаружи, а внутри дома, квартиры. Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла.

Дверь в сауну также требует наружного монтажа доводчика или утопленной в полконструкции. Обычное приспособление быстро выйдет из строя от перепадов температур и влажности.

Из чего состоит доводчик

Главной составляющей деталью любого недорого, обычного дверного доводчика является пружина, сжимаемая и разжимаемая при закрывании и открывании дверного полотна. При закрывании двери в действие вступает особый амортизатор, способствующий замедлению движения дверного полотна, чтобы то не хлопало о дверную коробку, а прислонилось к ней плотно, но плавно. В большинстве моделей в качестве амортизатора выступает специальный поршень, выдавливающий масло из одной камеры в другую. Масло и замедляет движение двери. Поэтому, если вы задались вопросом, как сделать самому доводчик дверей, сразу попытайтесь представить и его внутреннее устройство, чтобы понять, по силам ли вам будет изготовить такую конструкцию.

Что же происходит внутри устройства, когда дверь открывается? В таком случае в работу включается особый перепускной клапан, обеспечивающий обратное движение масла. В итоге, для того, чтобы открыть дверь, вам необходимо преодолеть лишь усилие пружины.

Конечно, если вы действительно ищите способ, как сделать самому доводчик дверей, то вместо масляного амортизатора можно использовать обычный насос – именно по такому принципу создавались первые доводчики. Однако подогнать его работу под определенные требования будет невероятно сложно.

А ведь это далеко не все, что необходимо учитывать при попытках создать доводчик своими руками. Например, каждый механизм должен иметь особую систему шестерня-рейка, через которую и поступает нагрузка на пружину. Именно подобная система по праву признана наиболее эффективно для создания доводчиков и последующего управления дверным полотном при его закрывании и открывании.

Есть и другие модели доводчиков, в которых предусмотрено наличие кулачкового механизма. Сделать их самому практически невозможно.

Установка доводчика на дверь: способы и виды монтажа

Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.

Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.

Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.

Как установить

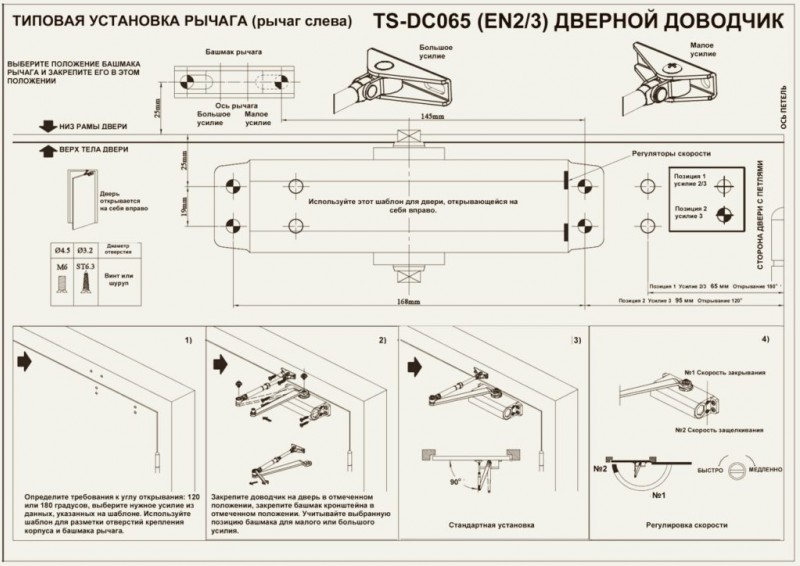

Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага. В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем. Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.

Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн. После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость. В домашних условиях используют масляную краску.

Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.

Варианты правильного монтажа

Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке. Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном. Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.

При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.

Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.

Выбор вариантов установки доводчика

Понимая специфику монтажа, можно определить, какой вид доводчика подойдёт именно к вашей двери и разобраться, какой тип монтажа должен быть применён к выбранному варианту.

Стандартная установка

Большинство доводчиков устанавливается именно по этой схеме. Она рекомендована для устройства на внутренних межкомнатных дверях. Прибор закрепляется снаружи помещения. Корпус монтируется на полотне двери, рычаг – на верхнем косяке. Дверь при этом открывается «на себя». Если дверь находится в закрытом положении, рычаг стоит под углом 900 к дверному полотну.

Стандартная установкаИсточник www.joblogic.com

Преимущества: максимально возможный угол открывания двери, 100% номинальная мощность в работе.

Недостатки: невозможность устройства для стеклянных дверей, не эстетичность выступающего рычага.


Стандартная верхняя установка

С точки зрения монтажа является полной противоположностью стандартной установке. Выглядит конструкция как перевернутая система. Здесь корпус прибора крепят на дверном косяке, а рычаг непосредственно на полотне. Монтируется устройство внутри помещения. Дверь будет открываться «от себя». Такой способ хорош, если производится установка доводчика на металлическую дверь входных ворот. Для межкомнатных дверей такой вариант используют в случае невозможности реализации первого.

Доводчик на металлической двериИсточник simpalsmedia.com

Преимущества: мощность близка к максимальной (потери около 5-10 % относительно стандартной установки), большой угол открывания, подходит для облегчённых дверных полотен.

Недостатки: не эстетичность выступающего рычага, нужны высокие потолки (расстояние от потока до верха проёма должно быть достаточным для возможности крепления корпуса).


Нестандартная установка (параллельная)

В случае если нет возможности осуществить стандартную установку, прибегают к нестандартной схеме монтажа. Доводчик закрепляется внутри помещения. В этом случае дверь открывают «от себя». Корпус прибора закрепляют на дверном полотне, а рычаг через кронштейн к верхнему косяку. При закрывании рычаг складывается и оказывается параллельно дверям.

Рычаг параллельно дверям Источник diy.obi.ru

Такой монтаж рекомендуется выполнять в общественных помещениях, но может быть применён и в жилых домах. Например, если боковая стена препятствует размещению рычага на косяке, можно прибегнуть к нестандартной установке с применением кронштейна. Также при наличии двух дверей в одном проёме, такая установка придётся весьма кстати.

• Преимущества: аккуратный вид, широкие возможности монтажа.
• Недостатки: мощность устройства на 20-30% меньше, чем при стандартной установке, угол открывания меньше, сложный монтаж (необходимость применения кронштейна или пластины).

В случае, если дверной проём имеет значительную ширину и нет возможности установки кронштейна, используют монтажные уголки. Если не получается установить корпус на раму (резные стекла, полотно с различной резьбой), монтируют специальную пластину, на которую и закрепляют конструкцию.


Пример крепления доводчика на пластинеИсточник yaris124.ru

Общая информация

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

• Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
• Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.

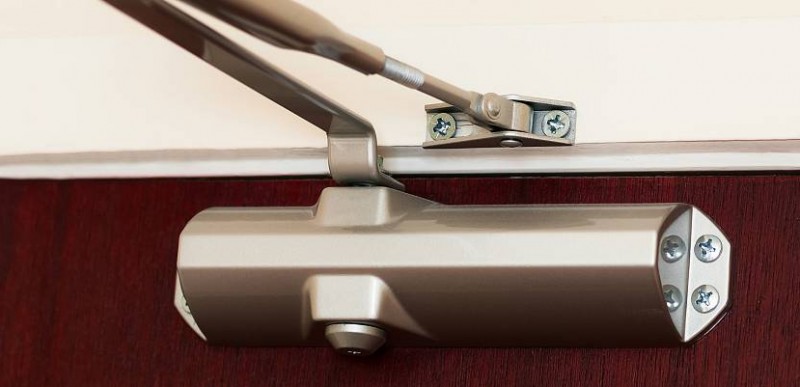

• Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

• Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
• Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Тюнинговые доводчики

Тюнинговые устройства работают по двум принципам. Одни представляют собой тонкую прокладку в виде пары металлических пластин между панелью двери и штатным замком. В щели между пластинами установлен рычаг, который за штатную скобу, прикрученную к стойке, притягивает дверь, после чего штатный замок защелкивается на вторую позицию. Силовой привод установлен в двери и через трос в оболочке перемещает рычаг доводчика.

Устройства другого типа требуют установки дополнительного штыря на стойке. При этом в двери прорезают отверстие, сквозь которое проходит штырь. Механизм в двери за штырь подтягивает дверь в проем до запирания штатного замка на второе фиксированное положение.

В доводчиках обоих типов используется датчик Холла, чтобы отслеживать положение двери относительно проема. Как только датчик определяет, что человек прикрыл дверь до первого щелчка штатного замка, тут же дается команда дотянуть дверь в проем до срабатывания «на второй щелчок».

Приобрести комплект из четырех доводчиков можно за 30 000–45 000 рублей; установка обойдется примерно в половину этой суммы.

Осень — лучшее время позаботиться о установке упоров капота и багажника. Простой монтаж, доступная цена и ощутимое удобство в эксплуатации позволяют забыть про штатную «кочергу» капота раз и навсегда.

Как установить доводчики стекол самостоятельно?

Для крепления и подключения агрегата могут понадобиться:

• отвёртки: стандартная и крестовая;
• пассатижи и кусачки;
• изоляционный материал.

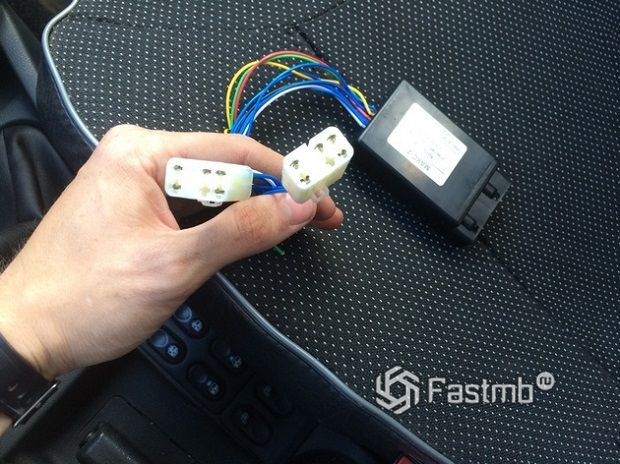

Для подключения устройства потребуется подсоединить к нему следующие провода:

• питание модуля + 12 В;
• минус (масса);
• вход управления модулем;
• питание подъёма стёкол (по 2 провода на каждое).

Разумеется, места соединения проводов должны быть хорошенько заизолированы. Для этой цели подойдут монтажная изолента либо термоусадочная трубка, «усаживающаяся» под влиянием тепла, исходящего, например, от переносной газовой горелки. Для надёжности можно задействовать оба варианта.

Выбор

Преимущества использования оборудования несложно оценить: материалы и технологии для утепления деревянных, пластиковых и других типов полотен не нужны, ведь не придется регулировать плотность закрытия вручную. Больше не будет сильных хлопков при закрывании дверей, исчезнут сквозняки. Но все это возможно только при условии выбора правильного типа изделия.

Классифицировать межкомнатные механизмы можно по разным признакам, по типу монтажа выделяют 3 типа доводчиков: накладные, напольные и скрытые. Накладной вариант системы автоматического закрывания относится к категории самых бюджетных и распространенных изделий. Они часто устанавливаются в общественных местах без высоких претензий в оформлении интерьера. Их можно встретить и на межкомнатных дверях, однако подходят они для этого хуже всего.

• Устройство с креплением к накладной петле
• Напольный механизм
• Скрытый

Скрытые (рамочные) доводящие изделия — оптимальный вариант для межкомнатных дверей. В их основе — скользящий рычаг, за счет чего изделие получает небольшой размер. Механизм встраивается в дверное полотно и практически невидим при монтаже.

Напольные варианты некоторые специалисты относят к категории скрытых механизмов с тем лишь отличием, что располагаются они не вверху, а на полу.

Скрытые и накладные доводчики для межкомнатных дверей

Напольные и скрытые доводчики могут быть установлены практически на любой тип межкомнатных полотен. И перед выбором того или иного доводчика следует ознакомиться с его особенностями:

1. Скрытые. Отличаются самым незаметным механизмом. Делятся на две группы. Первая — изделия со скользящим стержнем. Устанавливаются вверху. Вторая — петли с доводчиком. Обладают небольшим размером, встроены в корпус петли. Интеграция в элемент двери делает этот тип максимально незаметным. Подходят для легких межкомнатных дверей и обладают уменьшенным рабочим ресурсом.
2. Напольные. Качественный вариант для установки в помещениях со стеклянными межкомнатными дверями. Могут использоваться вместе с деревянными или пластиковыми полотнами там, где дизайн играет важную роль. Встречаются в торговых центрах, офисах, бизнес-центрах. Принцип работы таких доводчиков не требует рычага. Полотно закрепляется прямо на ось механизма, поэтому установку нужно предусмотреть в момент подбора закрывающих полотен.

При выборе между напольными, скрытыми и накладными доводчиками нужно учитывать особенности межкомнатных дверей:

достаточная сила тяги (соответствие механизма габаритам и весу полотна); для раздвижных дверей выбирают гидромеханический скрытый доводчик, а для распашных с возможностью интеграции в полотно — скрытый магнитный механизм; обращают внимание на дизайн — изделие должно соответствовать общей концепции помещения. Правильно подобранный доводчик обеспечит надежное закрывание полотен и продолжительную работу

Но для этого нужно учесть класс изделия, а также выбирать надежных производителей, которые используют лучшие материалы для скрытых дверных доводчиков либо напольных аналогов

Правильно подобранный доводчик обеспечит надежное закрывание полотен и продолжительную работу. Но для этого нужно учесть класс изделия, а также выбирать надежных производителей, которые используют лучшие материалы для скрытых дверных доводчиков либо напольных аналогов.

Классификация

В зависимости от веса и размера полотна подбираются доводчики с разными усилиями для закрывания/открывания. Чем больше вес двери, тем больше это усилие. Всего существует 7 классов дверных доводящих механизмов.

Не все двери строго соответствуют представленным стандартам. Если, например, ширина полотна будет 100 см, но вес — 105 кг, то выбирать класс необходимо в большую сторону. То есть для подобного полотна потребуется доводчик 6 класса.

Не следует выбирать класс с большим запасом. Это не повлияет на увеличение срока его службы, но потребует больших усилий при открывании/закрывании.

Советы по выбору доводчика

Рынок автомобильных аксессуаров не страдает от дефицита модулей закрывания стекол.В основном их выпускают фирмы, занимающиеся производством охранных систем для автомобилей.

Самыми популярными производителями доводчиков являются компании Sheriff, Pandora b Tiger, хотя достаточно и других производителей.

Выбрать доводчики стекол автомобиля не так уж и сложно. Сначала нужно определиться, за закрытие какого количества стекол должен отвечать данный модуль.

Все это нужно сделать потому, что производятся устройства, обеспечивающие закрытие двух стекол, а также четырех.

Так что при выборе следует учитывать, имеются ли системы управления стекол на задних дверях.

Далее нужно определиться, какими функциями должен обладать модуль.

По этому критерию они делятся на:

1. Простые однофункциональные;
2. Многофункциональные.

Простые устройства способны только закрывать стекла при постановке на охрану авто. А вот многофункциональные способны запоминать положение стекол до закрытия и после снятия авто с сигнализации вернуть их в то же положение.

Также они могут возвращать стекло в исходное положение, если при закрывании оно уткнулось в препятствие.

Некоторые модули могут обладать еще рядом функций, которые можно включать и отключать, в общем, настроить работу доводчика на свое усмотрение.

Но и стоимость многофункциональных модулей значительно больше, чем простых, притом, что многие его возможности могут быть не востребованы, а подключить его будет довольно сложно.

Производители доводчиков

При производстве на заводе-изготовителе в автомобили устанавливают штатные электродоводчики дверей. Это дорогостоящий процесс. Более рентабельными считают устройства известных производителей. Достоинством таких товаров выступает невысокая стоимость. Их можно самостоятельно подобрать и легко установить в кузов машины. Ведущим изготовителем универсальных электродоводчиков является компания SlamStop. Конкурентами выступают менее известные предприятия: Dorma, Ryobi, Abloy. Их товары схожи характеристиками с изделиями SlamStop, но качеством уступают оригиналу.

Примерная схема установки доводчика на заднюю дверь

В зависимости от марки и модели автомобиля, установка механизма здесь может подразумевать различные алгоритмы действий. Но типичная схема выглядит следующим образом:

В первую очередь необходимо демонтировать внутреннюю облицовку. Как правило, это выполняется при помощи снятия клипс крепления обивки и крестообразной отвертки.
Далее необходимо отсоединить провода системы подогрева заднего стекла. Перед этим настоятельно рекомендуется тщательно запомнить или даже зарисовать то положение, в котором элементы находились до начала проведения работ.
Во внутреннем пространстве каркаса задней двери монтируется главный исполняющий блок системы доводчика. В подавляющем большинстве случаев для этого придется просверлить отверстия для крепежа. Все они обрабатываются мовилем.
Еще как минимум два отверстия придется сделать для крепления датчика, расположенного над штатным замком, и для магнитного контрагента, размещенного под ним.
Затем монтируется трос привода

Важно, чтобы он имел достаточное натяжение и при этом не соприкасался с другими частями машины. В противном случае система работать не будет.
После чего главный блок соединяется с общей внутренней электрической сетью автомобиля

Зачастую это затрудняется отсутствием свободных клемм и гнезд подключения. В этих случаях придется либо воспользоваться системой удлинителей и переходников, либо обратиться за помощью к квалифицированным экспертам по автомобильной электрике.

Таким образом, установку универсальных или обычных доводчиков автомобильных дверей никак нельзя назвать очень уж простым процессом. Такая работа требует определенных знаний устройства автомобиля, основ электротехники и принципов работы различных систем, узлов и агрегатов.

Тем более что стоимость таких устройств, достаточно высока. Но при известной доле сноровки, внимательном отношении и аккуратном подходе установка автомобильного доводчика дверей вполне по силам и обычному автолюбителю.

Особенно если воспользоваться нашими рекомендациями и советами.

Итак, мы выяснили, что собой представляет автомобильный дверной доводчик и каким образом его устанавливать.

Зачем ставить электрические доводчики на двери автомобиля

Автомобильные электродоводчики выполняют целый ряд важных функций. Как мы уже отмечали, они никогда не позволят двери остаться приоткрытой, что убережет ее от полного открытия при передвижении автомобиля (соответственно риск выпадения человека сокращается до нуля). Также, такие устройства здорово помогают при загрузке или разгрузке машины (так как для открытия/закрытия двери не надо прикладывать никаких усилий, руки остаются полностью чистыми). Кроме того, существуют доводчики с системой «запоминания» высоты подъема двери багажного отделения, а значит, при следующем открытии система сама выберет оптимально желаемый для Вас уровень поднятия.

Используя устройство, Вам, также, не придется перед началом движения волноваться плотно ли закрыты все двери, а ведь ребенок или пожилой человек, при посадке, вполне могут «не дотянуть» их. Разумеется, в таком случаи, говорить о безопасности поездки не приходится, однако, установленный доводчик позволит избежать лишних переживаний по этому поводу. Если Вы устали от того, что пассажиры постоянно хлопают дверью – эту проблему, также поможет решить вышеописанное устройство и раздражающие удары уйдут в прошлое. Что бы не говорить частями, давайте рассмотрим более конкретно все преимущества эксплуатации электрических автодоводчиков, так сказать подытожим уже сказанное ранее:

1. Если Вы не плотно закрыли дверь – устройство сделает это за Вас, что не только обезопасит всех пассажиров, но еще и убережет автомобиль от злоумышленников.

2. Благодаря специальным предохранителям, можно не переживать о возможных травмах рук или пальцев, система просто не позволит двери закрыться до конца.

3. По сравнению с ручным закрытием, использование автоматической системы, позволяет сделать это более плотно, что способствует сохранению постоянной температуры воздуха внутри салона и предотвращает попадание внутрь пыли, грязи и влаги, что значительно продлевает срок службы автомобиля.

4. Существенно увеличивается срок службы элементов двери (особенно петель).

5. Посадка/высадка пассажиров или загрузка/разгрузка грузов, проходят значительно проще и быстрее (если руки заняты, может и сам закрыться). Кроме того, при помощи доводчиков стало возможным оставлять дверь в нескольких положениях.

6. Закрытие машины происходит плавно и без лишнего шума.

Автомобилисты часто сталкиваются с ситуацией, когда дверь автомобиля закрывается не плотно. Наиболее часто это происходит с задними дверьми легковушек, либо с тяжелыми дверьми внедорожников, а так же при закрытии дверей детьми или пожилыми людьми. Для того чтобы избавится от этой проблемы, а так же обрести комфорт, разработаны универсальные доводчики автомобильных дверей SLAMSTOP . Автодоводчик притягивает неплотно закрытую дверь до полного закрытия. С использованием доводчика пользователю автомобиля не придется вновь открыть дверь и захлопывать ее с силой.

Подобные системы уже давно применяются в автомобилях премиум класса и уже полюбились многим автовладельцам. Но далеко не для всех марок и моделей автомобилей эта опция доступна фактически или с материальной точки зрения. Как уже говорилось выше, доводчик для дверей автомобиля доступен только для премиум сегмента — Mercedes , BMW , Audi и т.д. Установка подобного решения на две двери у автодилера обходится от 70.000 до 200.000 рублей.

Новая разработка SLAMSTOP является универсальным доводчиком для автомобильных дверей и ставится без ограничений на большинство марок и моделей автомобилей. В своей ценовой категории она попадает в доступный класс устройств, ведь стоимость этого изделия вместе с инсталляцией обходится от 27.000 рублей за один сет (две двери) !
