Чистка, замена, неисправности датчика положения дроссельной заслонки (дпдз), дроссельного узла ваз 2110

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Лада 2107 на стиле › Бортжурнал › Замена РХХ и ДПДЗ

Добрый день, друзья. Данная запись по большей части для себя. Где-то месяц назад я наконец-то созрел съездить на диагностику ЭБУ и датчиков. Причиной тому стали плавающие обороты и самопроизвольное повышение оборотов до 2000 в пробке. По закону подлости, когда я приехал на диагностику, машина показала идеальную работу всех датчиков. Внешний осмотр показал, что РХХ медленно умирал. Небольшая предыстория. В прошлом году я покупал РХХ в БИ-БИ. То ли датчик сам кривой был, то ли руки у меня не из того места, но мозги не смогли его откалибровать. Обороты поднимались до 3000, появлялись дерганья, а потом движок глох благополучно. Поэтому новый датчик где-то в багажнике валяется, а на старом я отъездил до этой весны.В прошлую пятницу после работы я заехал снова в БИ-БИ, снаряд же дважды в одну и ту же воронку не падает Решил сразу менять и ДПДЗ и РХХ, чтобы дважды не разбирать все. Только в этот раз решил взять АвтоВАЗовские датчики.

Ну а дальше все просто. Снял дроссельную заслонку, протер ее, снял старые датчики, поставил новые. Затем установил все на авто, включил зажигание на 10 секунд. На всякий случай включил зажигание еще раз. На этом процедура калибровки завершилась.Ну что я могу сказать, проблемы с плавающими оборотами ушли. Вернулся нормальный ХХ. Теперь то, что касается старого РХХ. Во-первых, свободный ход у него составлял 35 мм из положенных 23. Во-вторых я его разобрал. Внутри оказался обрыв провода. При перегреве контакт начинал отходить, и регулятор жил своей жизнью.Цена вопроса:— диагностика 900— РХХ+ДПДЗ 1700

источник

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя

Электронные датчики отсоединять нужно осторожно, не допуская их повреждения

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре

Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые

Для максимального эффекта можно также заменить воздушный фильтр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

• Включите зажигание автомобиля.
• Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
• Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
• При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
• Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимется скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора, наподобие ELM327 или его аналога. Сканер точно укажет номер ошибки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах. Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ программно, либо просто на несколько секунд снять с аккумуляторной батареи минусовую клемму. Однако воспользоваться программой предпочтительнее.

Заключение

Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее. В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса. Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.

Появившиеся после модернизации «девятки» ВАЗ 2114 оснащаются инжекторным двигателем. Для обеспечения стабильной работы такого мотора, устанавливается большое количество автоматических устройств, они самостоятельно контролируют, регулируют бесперебойную работу абсолютно всех систем силового агрегата.

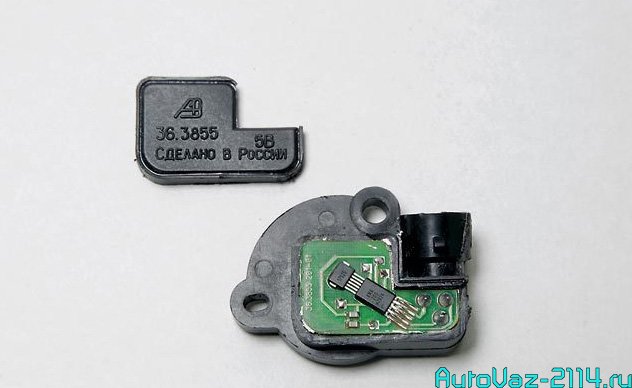

Разобранный датчик положения дроссельной заслонки

Коренным образом изменён принцип регулировки подачи бензина в двигатель. Раньше он был механическим, а теперь подачей топлива управляет электроника. Исключается механическая связь педали газа с дроссельной заслонкой. Для регулировки холостого хода перемещается сама заслонка.

Контроль подачи и расхода топлива осуществляется блоком управления, на который поступают сигналы от датчиков с разных систем двигателя. Одним из них является датчик положения дроссельной заслонки, или ДПДЗ, как сокращённо его называют механики.

Самостоятельная проверка работы ДПДЗ

Прежде чем ремонтировать и заменять датчик, надо самостоятельно проверить пластину и стенки дроссельной заслонки. Поскольку их очистка может восстановить работоспособность устройства, при наличии нагара следы загрязнений удаляются. Для этого используется чистая тряпка и очистительное средство для карбюратора.

Пошаговая инструкция по проверке ДПДЗ с помощью мультиметра

Инструкция пошаговой проверки ДПДЗ с помощью мультиметра выглядит так:

1. Сначала надо проверить наличие заземления и убедиться, что контроллер подключен к источнику опорного напряжения. Далее можно приступать непосредственно к проверке ДПДЗ.
2. От регулятора отключается штекер с проводкой. Необходимо произвести визуальную диагностику колодки и клеммы на предмет повреждений или загрязнений.
3. Берется тестер, и на нем выставляется необходимый режим, например, 20 В. Ключ в замке прокручивается, чтобы активировать зажигание, при этом силовой агрегат запускать не нужно.
4. Красный щуп тестера соединяется с положительной клеммой АКБ, а черный подключается к каждому из трех контактных элементов на штекере датчика. В результате один из контактов при соединении покажет напряжение 12 вольт (это заземление). Надо запомнить цвет данного проводника. Если контактный элемент не показывает 12-вольтное напряжение, это говорит о неисправности электроцепи, по которой подключен регулятор. В результате отсутствия заземления контроллер не сможет эффективно работать, поэтому надо определить поврежденный провод и заменить его.
5. Зажигание в автомобиле отключается.
6. Затем черный щуп тестера надо подключить к контакту заземления на колодке ДПДЗ.
7. Ключ в замке прокручивается, чтобы активировать зажигание. Мотор машины не запускается.
8. Красный контакт мультиметра надо соединить с каждым оставшимся выходом на колодке. На одном из них уровень напряжения должен составить порядка 5 вольт. Этот контактный элемент предназначен для передачи опорного напряжения на контроллер. Третий выход является сигнальным.
9. Если диагностика показала, что 5-вольтное напряжение на контактах отсутствует, это говорит о дефекте проводки. Надо определить поврежденный кабель и заменить его.

Чтобы убедиться в том, что контроллер выдает корректный сигнал, потребуется две скрепки. Их могут заменить два куска провода.

Для тестирования нужно произвести следующие действия:

1. Красный выход мультиметра соединяется с сигнальным контактом контроллера. Черный необходимо подключить к кабелю заземления.
2. Ключ прокручивается в замке, производится активация зажигания.
3. Необходимо удостовериться в том, что заслонка дроссельного узла полностью закрыта.
4. Тестер должен показать параметры в промежутке от 0,2 до 1,5 вольта. Этот момент надо уточнить в сервисной книжке, поскольку все зависит от конкретной модели авто.
5. Если диагностика показала 0 вольт, надо убедиться, что был выбран правильный режим тестера. Обычно измерение производится в диапазоне 10–20 вольт. Если показания все равно составляют 0 вольт, диагностика продолжается.
6. Затем надо постепенно открыть заслонку полностью. Если есть помощник, он может нажать на педаль газа.
7. Когда заслонка открыта, на тестере должно отобразиться значение в 5 вольт. При медленном открытии заслонки показатель напряжения должен постепенно увеличиваться. Если при различных положениях происходят скачки либо зависание рабочего параметра, контроллер функционирует некорректно, требуется его замена.
8. После завершения проверки зажигание отключается.

Для автомобилей ВАЗ диагностика работы контроллера выполняется так:

1. Заслонка полностью закрывается. Ключ вставляется в замок, активируется зажигание.
2. С помочью тестера выполняется диагностика значения напряжения на выходе контроллера. Этот параметр должен составить не выше 0,7 вольта. Чтобы точно определить выход, необходимо посмотреть на разъем. Два проводника от него идут на массу и питание, а третий — выходной.
3. После выполняется открытие заслонки, при этом величину напряжения необходимо проверить еще раз. Полученный параметр должен составить не менее 4 вольт.
4. Затем измеряется напряжение при открытии и закрытии заслонки. Когда данное устройство меняет положение, рабочая величина должна изменяться плавно, без скачков.

Канал AvtoTechLife рассказал о разных способах проведения проверки работоспособности датчика.

Датчик положения дроссельной заслонки (ДПДЗ). Замена ДПДЗ

Благодаря тому, что в нашем веке автомобили оснащены инжекторными двигателями и имеют, так сказать, мозги. Они оснащены множеством различных датчиков, которые отвечают за большинство процессов. Это конечно очень хорошо и удобно, НО… При выходе из строя хотя бы одного, нарушается работа всего автомобиля, а именно это отражается на: расходе, мощности, динамике и т.п. В этом разделе мы рассмотрим, что же такое датчик положения дроссельной заслонки (ДПДЗ), как он выглядит, за что отвечает и как его поменять (в этом нет ничего сложного).

Вид датчика и его функции. Итак, данный датчик представлен на фото:

Для чего нужен ДПДЗ? Тут все просто, нужен он для того, чтобы управлять форсунками (подавать больше или меньше топлива), в зависимости от того на сколько открыта дроссельная заслонка.

Как и все части автомобиля, данный датчик имеет срок службы и имеет свойство выходить из строя. Конечно же, можно обратиться к в автомастерскую, и отдать лишних денег. А вообще замена ДПДЗ не сложное занятие и все сделать самому, при наличии всех инструментов вы потратите максимум 5 минут.

Этот датчик можно отнести к переменным резисторам – он имеет три контакта: 1) Питание (5 В) 2) Масса 3) Контроллер

Утапливая педаль газа, ДПДЗ смотрит на выходное напряжение и определяется с качеством смеси, учитывая при этом положение ДЗ (угол).

При выходе из строя этого датчика, его обязанности берет на себя датчик массового расхода воздуха.

Неисправности ДПДЗ. 1) Первым делом, что вы можете ощутить при поломке ДПДЗ – это плавание оборотов. Причем бывают такие ситуации, когда двигатель работает стабильно, а потом ни с того ни с сего начинает газовать (даже при прогреве авто). 2) Следующая неприятность – дергание автомобиля при старте или же при низких оборотах двигателя. Причем, на 1500 оборотах уже нужно переходить на пониженную передачу, иначе, такое впечатление, что авто сейчас заглохнет. 3) Динамика оставляет желать лучшего (ну тут не надо ничего описывать, я думаю, вы сами по своему автомобилю почувствуете). 4) Когда двигаетесь на скорости и выключаете передачу, двигатель может глохнуть (не очень частое явление, но пару раз на 100 км случается, а то и чаще). 5) Загорается чек 6) Увеличивается расход (если при нормальном функционировании автомобиля средний расход на ВАЗ 2110 7-7,5 л, то при неработающем датчике доходит до 10 л).

Думаю, с гадостями разобрались. Теперь перейдем к диагностике датчика, ведь вышеперечисленные вещи могут случаться и по другим поводам. Первым делом померяйте напряжение на выходе ползунка (зажигание при этом должно быть включено). Для этого вольтметр подкидываем к контакту ползунка и к минусу. На неисправность датчика будет указывать напряжение больше 0,7 вольт. Все это мы проделываем на холостых оборотах. Для убедительности можете открыть заслонку полностью («газонуть»), на выходе напряжение должно быть меньше 4 вольт. Плюс к этому можно проверить сопротивление. Воспользуемся омметром, подкидываем к выходу и к питанию. Если медленно менять угол поворота дроссельной заслонки, также плавно должно меняться и сопротивление. Если вами выявлен один из пунктов неисправностей, то нужна замена ДПДЗ. Стоит он не дорого: 150-400 рублей, в зависимости от фирмы и качества, я бы экономить не советовал.

Замена датчика. Думаю замена ДПДЗ под силу даже новичкам-автолюбителям, ведь все что требуется – открутить 2 болта. Тут может понадобится отвертка с короткой ручкой, с длинной будет не удобно – не подлезешь.

Откручиваем болты, снимаем датчик, обратите внимание, там стоит прокладка. При замене датчика ее тоже лучше заменить

Одеваем прокладку. Ставим новый датчик на место (тут ничего не перепутаешь). Затягиваем болты до конца, только сильно не геройствуем, так как датчик наш пластмассовый и может лопнуть.

Защелкиваем колодку жгута проводов. Все, ремонт окончен, ничего дополнительно настраивать не нужно. Единственное НО. Если при поломке у вас загорелся чек, то во время замены ДПДЗ нужно сбросить ошибку, иначе датчик может продолжать неправильно работать (так как данная ошибка сохранена в мозгах). Однако не спешите мчаться на компьютерную диагностику. Все гораздо проще. Вы можете сбросить ошибку чек сами.

(голосов: 3, в среднем: 5,00 из 5)

Неисправности дроссельной заслонки Ваз 2114

• несвоевременная замена воздушного фильтра, как результат попадание пыльного, неочищенного воздуха;
• наличие дефектов и трещин в воздушной системе и его элементах (например, бракованный воздушный фильтр, порванный патрубок), результат тот же – загрязнение воздушного потока;

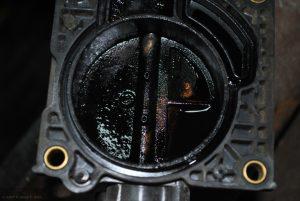

• появление на внутренних стенках дроссельного узла и заслонки нагара, остатков масла.

Результатом вышеуказанных причин, является некорректная работа узла, заслонка может не до конца открываться или закрываться, что напрямую негативно влияет на работу двигателя. Если фильтрацию и процесс очищения воздушного потока, возможно, контролировать, то полностью избавиться от нагара не получится. Поэтому автопроизводители рекомендуют периодическую очистку узла от загрязнений каждые 25 тысяч километров пробега. Считаем что данная рекомендация в условиях Российской действительности, качества топлива и состояния дорожного полотна вполне обоснована.

Диагностика неисправностей

Прежде чем предпринимать какие-либо действия, необходимо проверить дроссельную заслонку ваз 2114 на наличие возможных проблем.

Для того чтобы точно диагностировать неисправность или некорректность работы дросселя, имеются присущие ему, характерные признаки. Таковыми являются:

• Нестабильность оборотов двигателя на холостом ходу их необоснованное возрастание;
• Периодически глохнущий двигатель;
• Подергивания во время движения;
• Несоответствие усилия при выдавливании педали газа конечному результату (не происходит должной реакции со стороны двигателя, мощность не увеличивается, авто не набирает скорость или делает это с запозданием).
• Заметное увеличение расхода топлива при стандартном режиме езды.

Учтите, что причины неполадок могут быть вызваны: — Неисправностью датчика ДПДЗ, в результате чего подача топлива в систему происходит в неправильном количестве. — Неисправностью регулятора холостого хода. Потому, иногда целесообразно проверить и эти важные элементы системы.

Как проверить и заменить ДПДЗ?

Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ входит в состав дроссельного узла двигателя. Поэтому, проверяя ДПДЗ, попутно проверьте РХХ (смотрите статью Как проверить РХХ (Датчик холостого хода)?. т.к. в определённых ситуациях они имеют схожие признаки неисправности:

• неравномерный холостой ход;
• нестабильная работа двигателя (двигатель глохнет после сброса газа);
• отсутствует холостой ход;
• автомобиль двигается рывками при определённом нажатии на педаль газа;
• низкая динамика автомобиля (помимо неисправности самого датчика, низкая динамика двигателя может быть результатом многих причин:
• низкая компрессия в двигателе (Как правильно замерить компрессию двигателя? );
• износ кулачков Распредвала . или неправильно выставленные метки ремня ГРМ;
• негерметичны или прогорели клапана головки цилиндров ;
• неисправна система питания двигателя ;
• загрязнён воздушный фильтр;
• подклинивают тормозные цилиндры;
• пробуксовывает сцепление ;
• засорен топливный фильтр ;
• неисправна система выпуска отработавших газов ).

Стоит отметить, что данный датчик отсутствует на новых моделях samara-2 в связи с использованием электронной педали газа.

Как проверить ДПДЗ?

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

1. Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).
2. Отсоединяем колодку проводов от датчика.
3. Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму вольтметра крепим на «массу» (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов).
4. Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

1. Отремонтировать датчик (Как отремонтировать ДПДЗ? ). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.
2. Заменить датчик на новый.

Как заменить ДПДЗ?

Для замены датчика положения дроссельной заслонки нам понадобятся:

1. Отворачиваем 2 винта крепления датчика к дроссельному узлу (см. на картинке).
2. Снимаем датчик с оси заслонки.

1. Устанавливаем новый датчик на ось заслонки так, чтобы её выводы были направлены в сторону перегородки моторного отсека.
2. Проворачиваем датчик относительно оси до совмещения отверстий под крепление.
3. Заворачиваем датчик.
4. Регулируем ДПДЗ.
5. Подсоединяем контакты датчика.
6. Сбрасываем клеммы аккумулятора на 5 минут.

Как отрегулировать ДПДЗ?

Открываем заслонку, проворачивая сектор привода датчика или тянем за трос акселератора. Если проделать данную операцию не получается, то датчик установлен не правильно. В данном случае нужно снять датчик и переустановить его под углом в 90 градусов относительно оси заслонки.

Что касается ручной регулировки положения заслонки, то датчик не регулируется.

Контролёр автоматически использует низкое напряжение сигнала датчика на холостом ходу в качестве точки отсчёта. Но бывает, что после замены датчика, контролёр использует значения для старого датчика, что способствует открытой дроссельной заслонке на несколько градусов. В данном случае нужно сбросить параметры контролёра либо через бортовой компьютер, либо снять клемму аккумулятора на 5 минут.

Если даже после проделывания данной операции, заслонка открыта на 1%, то датчик забракован, но это можно легко исправить. Читайте статью Как отремонтировать ДПДЗ?

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.
