Промывка дроссельной заслонки на ваз 2107

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода

Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

1. Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
2. Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
3. Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
4. При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и «секреты», основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки – двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

1. Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для «классики» она составляет – 820-900 оборотов/мин).

2. Вращая винт качества , находим такое его положение, при котором обороты будут максимальными .

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для «классики» это составит 950-1035 оборотов/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без «троения» на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные. 2. Если потребуется, винтом количества устанавливаем обороты на 15% (130. 150 об/мин) выше требуемых оборотов ХХ. 3. см. п.1 4. см. п.2 5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта «количества», двигатель должен сразу заглохнуть.

Если при закручивании винта «качества» до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок – отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод «газа». Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа

На летний сезон холостые обороты можно выставить 800 – 900 об/мин, на зиму лучше 900 – 1000 об/мин. Это связано с тем, что зимой нагрузка на бортовую сеть автомобиля обычно выше.

Карбюратор ВАЗ 2107 холостой ход обеспечивается при помощи системы экономайзера принудительного холостого хода (ЭПХХ). Для того чтобы обнаружить неисправность системы, в данной статье описаны методы проверки и замены всех компонентов системы принудительного холостого хода карбюратора ВАЗ 2107.

Е-газ ваз 2114 проблемы

Часто основными минусами электронного газа называют эти его аспекты:

• Задержка реакции автомобиля на нажатие педали акселератора.
• Проблемы с плавающими оборотами, залипание газа и самосрабатывание.
• Невозможность быстрого тюнинга автомобиля.

Задержка образуется из-за того, что сигнал от педали сначала передается в ЭБУ и только после обработки, электропривод на заслонке начинает плавно изменять ее положение. В новых автомобилях эта задержка уменьшена, благодаря лучшему ПО и более быстродейственному железу. Оборудование е-газа ваза 2114 можно так же перепрошить, подняв мощность, скорость отзыва на педаль, но снизив норму экологичности до ЕВРО-2.

В ранних версиях автомобилисты часто сталкивались с неправильной работой е-газа, обороты плавали, реакции на газ могло не быть совсем или могли быть резкие скачки оборотов двигателя. Все это было следствиями брака проводки, произведенной «АвтоВАЗом», при появлении таких неисправностей лучше ее поменять на косу от «ПЭС СКК».

Основные признаки выхода из строя ДПДЗ

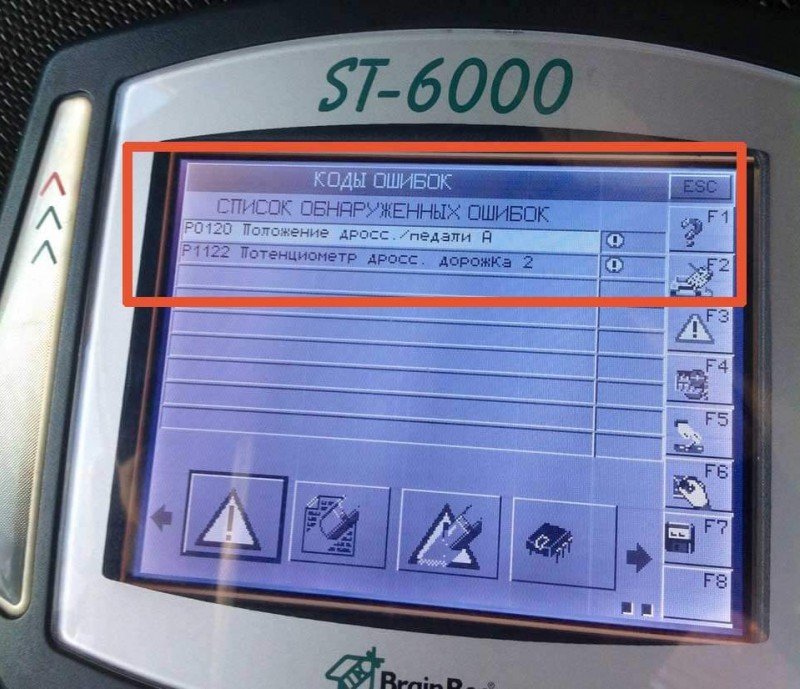

Если устройство неисправно, то возможно появление ошибки p0120 про которую упоминалось выше, а также других ошибок показывающих, что возникли отклонения в работе датчика: P2135, P0222, P0122, P0223, P0123, P0220, P01578. Сами ошибки на приборной панели не отображаются, загорается только лампочка «Check Engine», их можно увидеть на диагностических сканерах, мобильных устройствах или ноутбуке (про это дальше).

Что касается ошибки P2135, то она характерна для современных автомобилей с электронными управлением положения ДЗ. Ее полное название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». Возникает при увеличенном сопротивлении в цепи одного из проводов (их четыре). Про ее причины в следующем разделе.

Другие признаки неисправности ДПДЗ:

1. Плавающие обороты, на холостых машину сильно трясет или она глохнет. Резкий скачек оборотов до 2000 – 3000.
2. Падает динамика авто, особенно при разгоне (провалы, рывки), буксировке, подъеме в гору, перевозки грузов, как говорят в народе, не тянет двигатель. Это же происходит по причине нестабильной работе АКПП, тут все взаимосвязано. Или, наоборот, при незначительном нажатии на педаль газа машина резко ускоряется.
3. Повышенный расход топлива — проявляться сразу же после появления сбоев в работе датчика.
4. При переходе на повышенную или пониженную передачи, включая и нейтральную, мотор глохнет.
5. Переход работы машины в аварийный режим, частота вращения коленвала не превышает 1500 оборотов в минуту, так как заслона в таком режиме приоткрыта только на 6-7%.

Такие же признаки указывают и на неисправность дроссельной заслонки, состояние которой важно периодически проверять и при необходимости чистить

Нюансы автосервиса

Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

Если вам необходимо прочистить дроссельную заслонку, платить за это большие деньги не придется. Сегодня такая услуга стоит около 500 рублей.

Но есть несколько нюансов, которые следует учесть, заезжая на СТО.

Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега

Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.

https://youtube.com/watch?v=Xh9LUV37tiE

Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.

 Загрузка …

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением. Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

• Баночка с очистителем инжектора;
• Набор накидных или рожковых ключей;
• Набор отверток;
• Шприц 5-7 мл;
• Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

1. Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
2. Демонтируем фиксатор тросика газа «плоской» отверткой;
3. Снимаем тросик акселератора и его кронштейн;
4. Демонтируем топливопроводы и крепления трубок;
5. Демонтируем шланг ВУТ;
6. Демонтируем кронштейны топливопроводов и впускной коллектор;
7. Удаляем болты крепления топливной рампы;
8. Ослабляем жгут крепежа форсунок;
9. Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

Что дает большая дроссельная заслонка?

Заводская дроссельная заслонка в ВАЗ 2114 имеет диаметр в 46 мм. Это оптимальный вариант для обеспечения должного воздушного потока, проходящего через карбюратор и задувающего готовую топливную смесь (распыленный бензин с воздухом) в цилиндр, где и происходит ее сжигание.

Мощность практически не увеличивается, потому как количество топлива и воздуха, попадающего в карбюратор, одинаковое.

То есть если браться за такую модификацию, то придется модернизировать весь впускной тракт ВАЗ 2114, начиная от входного патрубка для воздуха и заканчивая жиклером и самим карбюратором, системой впрыска топливной смеси в полость блока цилиндров. В этом случае производительность действительно вырастет почти на 30-40%, но вместе с этим и расход топлива (примерно на 15%). Следует ли делать такую модификацию? Решение остается за хозяином автомобиля.

Дроссельная заслонка ВАЗ 2110 – улучшаем «слабое звено» автомобиля

Согласно статистике, одной из основных проблем владельцев ВАЗ 2110 являются частые поломки дроссельной заслонки. Даже при условии бережной эксплуатации авто приходится дорабатывать или полностью менять столь важную его деталь. К счастью, сделать это самому не так сложно, как может показаться на первый взгляд.

1. Доработка дросселя ВАЗ путем смещения вентиляционного контура
2. Промывка дросселя «десятки»
3. Замена заслонки дросселя на ВАЗ 2110

1 Доработка дросселя ВАЗ путем смещения вентиляционного контура

• Промывка инжектора Wynn’s
• Дроссельная заслонка ВАЗ 2112
• Дроссельная заслонка – тюнинг своими руками
• Автосканер для самостоятельной диагностики любой машины

В начале операции понадобится заглушить старый вход большого вентиляционного контура. Для этого используем пробку диаметром 16 мм. После этого на патрубке заслонки высверливаем отверстие диаметром примерно 13 мм. В него аккуратно вставляем уголок медной трубки, ширина которой должна составлять не менее 12 мм. При этом штатную трубку из резины необходимо удлинить примерно на 1 см.

Завершающим этапом регулировки станет увеличение начального угла открытия самой заслонки. Для этого мы отрезаем жестяную полоску толщиной 1 мм и крепим ее на рычажке дросселя.

Таким образом, мы примерно за 1 час произвели доработку заслонки дросселя “десятки”. После этого “холостые” обороты автомобиля не увеличатся, так как регулятор, отвечающий за это, адаптируется после каждого запуска мотора машины.

2 Промывка дросселя «десятки»

• при отпускании педали газа мотор не сразу переходит на малые обороты;
• двигатель с трудом запускается при сильном морозе;
• после запуска мотор еще несколько минут вибрирует;
• двигатель регулярно дергается на малых оборотах коленчатого вала.

Саму деталь необходимо чистить с помощью аэрозольных составов типа Wynn’s или WD-40. Процедура промывки детали должна повторяться с небольшой паузой в 15 минут. На первом этапе обрабатываем деталь аэрозолем и протираем влажной тряпкой. Во второй раз аэрозоль также нужен, только протирать деталь необходимо уже сухим куском материи. В процессе очистки категорически нельзя использовать щетки для работы с металлом, так как они сильно повреждают поверхность дроссельного узла.

При очистке дроссельной заслонки, также большое внимание стоит уделить каналу вентиляции картера. Эта часть узла больше всех подвергается загрязнениям

Чтобы промыть внутренние каналы самой заслонки, откручиваем датчик холостого хода. Если в процессе демонтажа датчика вы обнаружили люфт, то деталь стоит заменить

Также нужно обратить внимание на состояние прокладки в дроссельном узле. Лучше всего, если вы замените и ее

3 Замена заслонки дросселя на ВАЗ 2110

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Читать далее.. »

Начинать работу по снятию заслонки мы будем с отключения аккумуляторных клемм. Таким образом, мы обесточим электрическую сеть двигателя. После этого отключаем разъемы от датчика положения заслонки. Делать это нужно очень аккуратно, чтобы не повредить мелкий прибор. Помимо датчика также нужно отключить регулятор холостых оборотов и снять тросик с привода открывания дросселя.

Всю имеющуюся в конструкции охлаждающую жидкость необходимо слить. После этого ослабляем хомуты, удерживающие дроссельный патрубок и шланг картерных газов. Затем снимаем шланг вентиляции картера.

На финишном этапе демонтажа откручиваем крепежные гайки, удерживающие заслонку, и осуществляем снятие сломанной детали. Дальше остается взять новую заслонку и собрать всю конструкцию в обратном порядке.

Таким образом, за 30–40 минут мы наладили подачу воздуха в топливную систему ВАЗ 2110, потратившись только на новую заслонку дросселя.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

tuningkod.ru

ВАЗ 2107 | Проверка и замена форсунок

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).

2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону.

6. Ослабьте хомуты и отсоедините шланги подачи.

7. . и слива топлива.

8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.

9. Отсоедините от форсунок колодки моторного жгута.

10. Выверните два болта крепления.

11. . и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.

Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.

12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.

Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.

13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.

14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.

15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).

17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца.

18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.

19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.

20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

21. Установите новую форсунку в порядке, обратном снятию.

Причины и симптомы загрязнения дроссельной заслонки

Со временем дроссельная заслонка загрязняется, и предотвращение этого процесса невозможно. Причинами появления нагара на ее стенках и на самом узле являются:

• Оседание масла с включениями частиц продуктов сгорания, попадающих в дроссель из-за вентиляции картерных газов, снижающей токсичность выхлопных газов.
• Плохая работа воздушного фильтра. Если фильтр не справляется с пылью, она оседает на слое масла с продуктами горения.

Большое количество отложений не дает дроссельной заслонке нормально функционировать. Из-за грязи при подаче воздуха возникают завихрения, снижающие его объем, который предполагается ЭБУ. Кроме того, отложения не дают заслонке полностью закрыться, пропуская внутрь лишний воздух.

Симптоматика неисправностей дросселя имеет общие признаки, однако не всегда проблемы вызваны нагаром на узле. Дело может быть в датчике дроссельной заслонки, в сбоях привода и пр. Среди основных признаков загрязнений узла можно отметить:

• Перебои в работе двигателя на холостом ходу (глохнет, обороты нестабильны).
• Если скорость не превышает 20 км/ч, при нажатии на газ автомобиль начинает дергаться.
• Двигатель с трудом запускается.

При проверке дросселя, необходимо оценить состояние заслонки, даже если не она является причиной неисправности. Лучше заранее выполнить чистку дроссельной заслонки, тогда не придется переживать об отложениях, отрицательно сказывающихся на работе двигателя.
