Ремонт и замена дросселя на ваз (lada) granta

Что даст прочистка дроссельной заслонки в вашем автомобиле?

Чистка любого узла машины позволяет вернуть качественную эксплуатацию оборудования. Именно для этого выполняется замена масляного и топливного фильтров, чистка мелких систем и важных узлов вашего авто в процессе обслуживания. Но стандартная процедура обслуживания не включает промывку дроссельной заслонки. Проблема засорения этого элемента может возникнуть на любом авто, ведь каждый двигатель внутреннего сгорания использует данный узел для распределения топлива по цилиндрам силового агрегата. Чистка дроссельной заслонки может потребоваться, когда авто показывает такие неполадки:

• на холостых оборотах при прогретом двигателе стрелка тахометра плавает, меняя диапазон оборотов;
• на автомате ощутимыми становятся рывки, в особенности при переключении с первой передачи на вторую;
• повышается расход топлива – зачастую двигатель начинает потреблять на 10-20 процентов больше бензина;
• появляются определенные дрожания на холостых оборотах или при стабильной работе агрегата на одних оборотах;
• двигатель хуже тянет, возникает запоздалая реакция на нажатие педали газа или авто «захлебывается»;
• могут возникнуть провалы (чаще всего на механической коробке передач), при наборе скорости.

Подобные симптомы явно не порадуют владельца автомобиля, ведь транспорт начинает вести себя непредсказуемо, а к тому же поедает намного больше дорогого топлива. Потому зачастую в такой ситуации владелец автомобиля отправляется на станцию технического обслуживания, где ему с удовольствием выполняют огромный комплекс работ по замене всех фильтров, прочистке всех модулей и периферийных устройств. На самом же деле, достаточно было прочистить дроссельную заслонку, но об этом автомобилисту никто не скажет. Сами понимаете, бизнес у СТО специфический.

Адаптация на примере некоторых автомобилей

Другой способ, который рассмотрим на примере одной известной немецкой марки, тоже предполагает адаптацию без компьютера. Здесь следует прогреть двигатель до температуры примерно 70-99°C. Напряжение аккумулятора должно быть не менее 12,9 Вольт при неработающем двигателе. Схема действий относительно того, как адаптировать дроссельную заслонку на «Фольксвагене», будет примерно такова:

• Прогрев и заглушив мотор, следует выждать небольшой промежуток (5-10 с.).
• При отпущенной педали газа включить зажигание и подождать 3 секунды.
• По истечении 3 секунд нужно 5 раз нажать на педаль акселератора до упора и отпустить обратно. Действовать быстро, так как на это дается всего 5 секунд.
• После 5-го упражнения стоит выждать паузу.
• Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор «CHEK» не начнет мигать (≈ 10 с.), затем должен гореть постоянно (еще ≈ 20 с.).
• Когда индикатор будет гореть постоянно, досчитать до трех и только после этого отпустить педаль.
• Произвести запуск двигателя (при необходимости повторить), выждать паузу секунд 20, затем слегка газануть (2000-3500). Если на ХХ тахометр показывает 700 оборотов (+- 50), значит, адаптация произведена успешно.

При этом необходимо точно придерживаться временных промежутков каждого шага настройки. Только так обучение ЭБУ пройдет гладко. Но перед этим стоит изучить особенности адаптации и возможность ручной процедуры для своего автомобиля. Возможно, только специалисты СТО смогут помочь.

Чистка дроссельной заслонки. Лада-Гранта. — бортжурнал Лада Гранта Стандарт+ “Тазик” 2012 года на DRIVE2

К сожалению, почти на всех Грантах плавают обороты ХХ. Точную причину установить невозможно, кому-то помогает прошивка ЭБУ, кому-то — замена ВВ проводов и пр. Но так как ЭБУ я трогать не хочу, а остальное всё относительно новое — решил посмотреть, а как дела с дроссельной заслонкой обстоят? Вроде как пробег уже достаточный, чтобы залезть и почистить. Тем более, что в этом нет ничего сложного. Сказано — сделано. Судя по датчику, на ХХ у меня заслонка открыта на 3,6-3,9% (на прогретом моторе). Что в принципе — нормальный результат. У коллег с форума и под 7% было даже на меньшем пробеге (не знаю, что нужно делать с мотором, чтобы стало так).

Для начала, снимаем клемму с аккумулятора (на всякий случай).Затем ослабляем хомуты. Нижний патрубок я снимать не стал, просто отвернул вместе с трубой воздушного фильтра.

Затем внутренним шестигранником мы откручиваем 2 болта крепления дроссельного механизма сверху (их видно на фото), а потом — и 2 нижних. У них не самое удачное расположение, их можно отвернуть только на ощупь. Но особых проблем это не доставило.

Так как 2 нижних болта очень трудно достать даже пальцами, важно при откручивании не уронить их вниз, под мотор. Поэтому, лучше всего выкручивать нижний дальний последним, придерживая его инструментом в отверстии, снимать механизм вместе с ним. Теперь клемма

На удивление, разъединилась очень спокойно, как только я понял, куда нажимать

Теперь клемма. На удивление, разъединилась очень спокойно, как только я понял, куда нажимать.

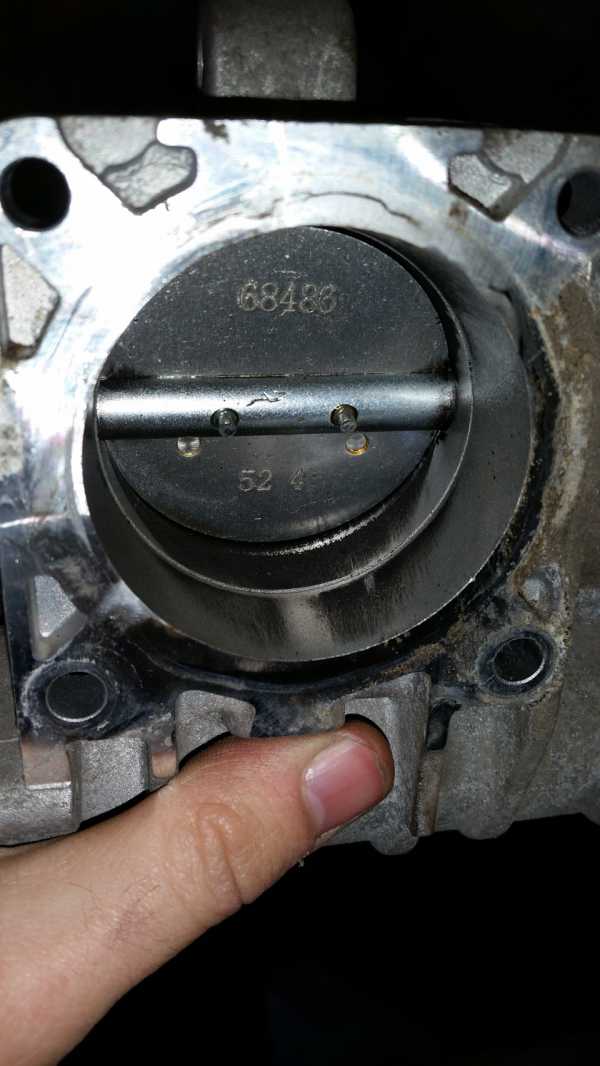

Вот так выглядела заслонка.

Со стороны фильтра почище.

Со стороны мотора похуже.

Но опять же, особого криминала я тут не увидел. Не думаю, что этот налёт сильно на что-то влияет. Есть мнение, что раз дроссель электронный, то ему всё равно, сколько там грязи. Он просто приоткрываться будет больше, компенсируя сузившийся проход.

А вот и уплотнительное колечко. Вполне в нормальном состоянии.

Прокладка в нормальном состоянии.

Судя по всему, ещё её смазывали маслом.

Чистил заслонку я очистителем карбюратора (самым дешёвым, что был). Чистилась она прекрасно, можно было прям так стирать даже. Саму заслонку я не двигал, всё вымывалось и так (она приоткрыта была). Протирал туалетной бумагой. На удивление, при промывке оказалось, что грязи там гораздо больше, чем на первый взгляд.

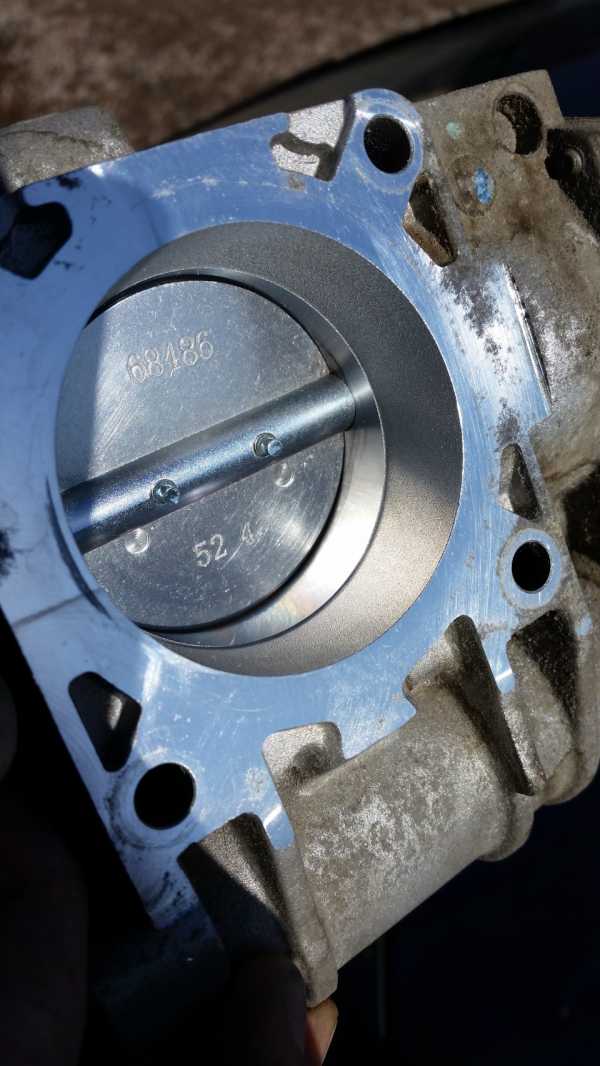

Вот так выглядит заслонка после чистки. Красота!)

Со стороны фильтра.

Со стороны мотора.

Теперь осталось собрать. Протираем место, ставим в паз прокладку (желательно купить новую, но у меня найти не получилось). Подключаем клемму обратно, убеждаемся, что защёлкнулся фиксатор.

Я закрутил сперва верхние болты (немного), чтобы проще было попадать нижними.

Закручиваем верхние болты.

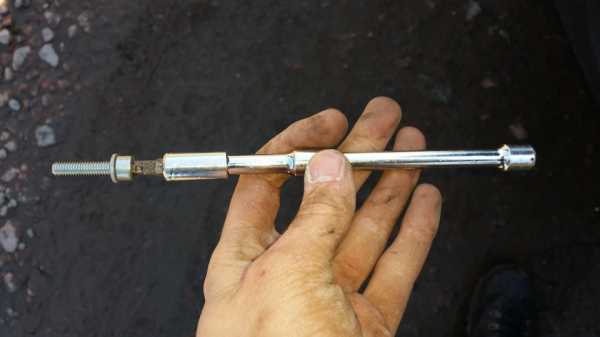

Для удобства воспользовался удлинителем трещотки. Вставил шестигранник в болт и им уже попадал в нижние отверстия, так как пальцы туда не пролезают.

Так попасть нижними болтами гораздо проще.

После сборки, включил зажигание, выждал секунд 30 (чтобы заслонка откалибровалась). По датчику видно, что она сперва была в штатном положении, 4% — потом открылась до 11, потом снова закрылась. Машина завелась нормально. Сначала были те же самые 3,8%, но после того, как я уже покатался — она прикрылась до 2,1%.

Ощущения на ходу? Добавилось 20 л.с., рулевое управление стало более чётким а из капота показался значок Мерседеса. Может быть чуть-чуть педаль газа стала острее. А может быть, чуть-чуть ровнее стал мотор работать… Но всё это — минимально и практически незаметно. А учитывая то, что ребята с форума писали, что заслонка пачкается буквально за пару тысяч км — неизвестно, есть ли смысл в данной операции вообще.Про плавающие обороты ХХ сказать трудно, нужно покататься. Но маловероятно, что проблема полностью ушла. В лучшем случае — стало просто легче. Вот.

Цена вопроса: 87 ₽ Пробег: 41000 км

Замена ДПДЗ

Снятие датчика с автомобиля необходимо для установки нового. В первую очередь нужно отключить электрическое питание, отключив клеммы аккумулятора. Провода, которые присоединены к устройству тоже нужно отсоединить. После выкручивания крепёжных болтов ДПДЗ может быть снять. При установке новой, оригинальной запчасти не требуется настройка.
Непосредственно установка нового устройства. Для начала запчасть подключается к электронному блоку управления, после чего клемма надевается на аккумулятор
При таком алгоритме действий все заводские настройки будут сохранены
Внимание: важно устанавливать только оригинальные устройства. Датчик от другой модели машины не подходит
Нужное устройство можно купить в специальных магазинах или у официального представителя марки машины
Покупка же через интернет или на рынке чаще всего приводит к приобретению контрафакта

К выбору продавца стоит отнестись осторожно и серьёзно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Датчик концентрации кислорода (лямбда-зонд) Лада Гранта

Этот прибор предназначается для проведения оценки оставшегося несгоревшим топлива, а также оценивает количество кислорода, который содержится в выхлопах автомашины. Каталожный номер лямбда-зонда на Грантах – 21074-3850010-00.

Сигнал датчика концентрации кислорода на Лада Гранта используется системой управления для обеспечения в камере сгорания оптимальной пропорции между воздухом и бензином, на основании полученных от ДК сведений ЭБУ проводит коррекцию в составе смеси воздуха и бензина. Лямбда-зонд устанавливается в системе впуска Гранты, а точнее – в каталитическом нейтрализаторе.

https://youtube.com/watch?v=jDR9QzVC_g8

https://youtube.com/watch?v=jDR9QzVC_g8

К основным признакам поломки описываемого элемента относят:

• ощутимо возросший расход топлива;
• плавающие обороты работающего вхолостую мотора;
• проблемы при разгоне автомашины.

Чистка дроссельной заслонки на гранте

Всем привет! Ребят чем почистить дроссель на гранте 8 клаппаной? Что то последнее время плавают обороты, говорят вроде что датчик холостого хода засорился решил вот почистить, а с ним и дроссельную заслонку, но что то я боюсь ее керосином чистить, вроде как бы пишут, что там есть какое то тефлоновое покрытие на ней.. если его стереть то обороты будут плавать. Кто что думает?

Очиститель карбюратора/дросселя аэрозоль, снимаешь клему с акб, снимаешь дроссель и брызгаешь и руками заслонку нельзя трогать

Перед тем как чистить лучше посмотрите на какой % он открыт на прогретом двигателе на хх. Да и потом обороты прыгать могут быть по разным причинам и даже неисправный адсорбер тоже не верные показатели будет давать.

Откручиваешь и смотришь насколько он загоязнен после чистки сделай адаптацию дроселя

Я чистил тряпочкой и мыльной водой теплой аккуратно, только потом ее адаптировать надо.

А сколько пробег,если не секрет?Что вы такую процедуру делать собрались,да еще и самостоятельно…

Очиститель карба, мягкая ткань.только не вздумай руками заслонку трогать. Собьешь калибровку.

как понять собьешь калибровку?

электронная заслонка калибруется и шевелить ее нельзя.если руками ее пошевелить(открыть — закрыть) можно выкинуть она работать нормально не будет. Аккуратно заливается очистителем карба и мягкой тканью вытирается. Вся шляпа и так растворится.

Очень эффективное средство-аэрозоль,нагар,вся чернота стекает в ту же секунду.Ни какие тряпки не нужны.Чистил на старой гранте им на бробеге 40тыс дерьма там было….

Наверное вы перепутали на е-газе нет рхх,там на холостых сама заслонка приоткрыта , а адаптация это- после сборки вкл зажигание,ждём секунд 40-50 и заводим, где то написано,что после того как подождали надо зажигание выключить и обратно заводить,но у меня на калине так машина глохла,тяги не было,потом ЭБУ сбросил с инициализацией и после того как подождал 40-50 секунд,не выключил зажигание,а завел сразу,все отлично работала,вот и вся адаптация дросселя

Обучение дроссельной заслонки холостому ходу

После промывки узла или перепрошивки ЭБУ следует обучить дроссельную заслонку холостому ходу. Для этого выполните следующие условия:

• проконтролируйте напряжение на АКБ при отключенном двигателе, оно должно составлять не менее 12,9 В;
• температура охлаждающей жидкости должна быть в диапазоне от 70 до 100 градусов;
• руль должен находится в нейтральном положении;
• масло в КПП должно быть прогрето;
• все электрические потребители отключены;
• ручка АКПП в положении Р.

Несоблюдение вышеизложенных требований приведет к некорректной работе двигателя, поэтому они обязательны к выполнению. После прогрева двигателя необходимо:

• на 10 секунд выключить зажигание;
• убедиться, что педаль акселератора находится в верхнем положении;
• установить ключ в положение ON на 3 секунды (двигатель не заводить);
• 5 раз в течение 5 секунд нажать до упора педаль газа, в последний раз отпустить ее;
• по истечению 7 секунд нажать до упора педаль газа и дождаться, пока табло «CНЕСK ENGINE» не будет непрерывно гореть;
• выдержав паузу 3 секунды, отпустите педаль газа.

Попробуйте завести авто, попытку допускается повторить неоднократно. При устойчивой работе газаните несколько раз, холостой ход должен вернуться в допустимый диапазон.

Порядок обучения дроссельной заслонки с использованием ПК и автомобильных программ имеет свою специфику, зависящую от марки авто и пр. Поэтому описывать подробно весь процесс не имеет смысла. Но предварительно вам требуется установить на ПК специальное программное обеспечение, например, VAG-COM для группы авто VAG (или другое) и драйвера. Далее следует стандартный для всех порядок соединения:

• включение зажигания;
• соединение ПК с диагностическим разъемом авто информационным проводом;
• запуск ПО на ПК;
• проведение теста;
• получение информации о готовности к дальнейшей работе – надпись: «Адаптер к работе готов».

Следуя специальному алгоритму, вы сможете провести согласование ДЗ и ЭБУ в режимах «заслонка полностью открыта/полностью закрыта» для автомобилей как с электронной, так и механической педалью газа. В этом случае обучение дроссельной заслонки проводится при прогретой машине и соблюдении вышеизложенных требований.

Механическая или электрическая заслонка: что лучше?

Мы с Вами выяснили, что это дроссельная заслонка является тем сам клапаном, который заставляет мотор крутиться быстрее или медленнее, регулируя подачу кислорода к его цилиндрам.

Теперь давайте рассмотрим разновидности этого устройства и их конструктив. Различают такие типы заслонок:

• с механическим приводом;
• с электрическим приводом.

Механическая система является классикой и встречается не только на старых автомобилях, но и на вполне современных, но только в бюджетном сегменте.

Её суть заключается в том, что связь между педалью газа и заслонкой осуществляется простым металлическим тросом. Логика работы устройства элементарна – нажали на газ, дроссель открылся и пустил воздух к цилиндрам.

Помимо непосредственно самой поворачивающейся заслонки и тросика, идущего к ней, в состав узла входит датчик положения и регулятор холостого хода.

Назначение первого понятно – датчик отслеживает, насколько сильно открылась заслонка, и передаёт эту информацию, к примеру, в блок управления мотора.

Что же касается регулятора, то он нужен для того, чтобы на холостом ходу двигатель получал необходимую для минимальных оборотов порцию кислорода. Представляет он собой отдельный небольшой клапан с электроприводом.

Что такое дроссельная заслонка с электрическим приводом?

Она гораздо более современная и технологичная. Главное отличие от механической системы заключается в отсутствии непосредственной связи с педалью, всем управляет электроника.

В этом случае отдельные датчики следят за тем, насколько сильно мы нажимаем на газ и уже компьютер принимает решение, как сильно отклонить заслонку при помощи электропривода.

Кстати, в этой разновидности нет необходимости устанавливать отдельный клапан для регулировки оборотов на холостом ходу – воздух в любом случае проходит через основную дроссельную заслонку.

К слову, преимуществ электрической системы перед механической масса. Так как всем процессом заправляет электроника, удаётся достичь лучшей экономичности двигателя и меньшего уровня выбросов вредных веществ.

Короче говоря, механические варианты хоть и просты в конструкции, но уже являются устаревшими не только физически, но и морально.

Надеюсь, теперь у Вас не возникнет вопроса: «А что такое дроссельная заслонка и зачем она нужна?» Подписывайтесь, ведь публикации статей об устройстве автомобилей продолжаются.

Как работает электронная дроссельная заслонка, какие сюрпризы она вам может преподнести и почему производители ставят именно электронный дроссель а не всем привычный тросовый привод. Что следует знать и делать, чтобы электроника служила надежно и безотказно — обо всем читайте в этой весьма объемной статье.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Чтобы автомобиль исправно работал и как можно дольше не появлялся на СТО, за исключением случаев технического обслуживания, необходимо внимательно к нему относиться. Одним из важных узлов железного коня является дроссельная заслонка (ДЗ). Этот механизм играет важную роль в работе дизельного или бензинового двигателя

Причем неважно, карбюраторная это силовая установка или инжекторная. ДЗ может быть как с механическим, так и электронным приводом

В последнем случае иногда возникает необходимость адаптировать дроссельную заслонку. Как это сделать? Попробуем разобраться, заодно подробнее рассмотрим виды этого узла. Также выясним, нужно ли это делать, и что может быть в противном случае.

Ремонт дроссельной заслонки своими руками

Дроссельный узел автомобиля Лада Веста можно без особых сложностей заменить своими руками. Чтобы выполнить такую процедуру, как замена дроссельного узла, вам достаточно иметь стандартный набор гаечных ключей и шестигранников, а также отвёртки. Итак, выполните действия в следующем порядке:

Спасибо за подписку!

• Снимите минусовую клемму с аккумуляторной батареи.
• Отсоедините воздуховод от корпуса заслонки, ослабив хомут
• Разъедините провода, подходящие к датчикам.
• Открутите 4 болта крепления корпуса дросселя и извлеките его.
• Закройте чистой тряпкой или другой заглушкой отверстие впускного коллектора.

Установка новой детали выполняется в порядке, обратном снятию. Если вам нужно осуществить такое действие, как замена датчика дроссельной заслонки, то снимать весь узел нет необходимости – достаточно просто отсоединить провода от датчика и демонтировать его, а затем в обратном порядке установить новый датчик.

Вывод

Поломка ДПДЗ — серьёзная ситуация для машины. Это устройство отвечает за подачу топлива в двигатель и при неисправностях может привести к критической ситуации. При обнаружении признаков поломки желательно заменить датчик, но в некоторых случаях ремонт позволяет решить проблему быстрее и дешевле. Следует соблюдать порядок действий и использовать только оригинальные запчасти.

Диагностика и ремонт датчика положения дроссельной заслонки

В представленной статье будет рассмотрено устройство датчика положения дроссельной заслонки, диагностика и симптомы неисправностей ДПДЗ, а так же его ремонт.

Устройство датчика положения дроссельной заслонки

Итак, если Вы задались вопросом, каким образом устроен датчик положения дроссельной заслонки, то стоит сначала рассмотреть принцип его работы.

Датчик положения дроссельной заслонки относится к типу датчиков резистивного типа. Данное название обуславливает принцип его работы, а именно, если разобрать данный датчик, то внутри мы обнаружим подвижной элемент в виде ползунка, который скользит по дорожке в виде дуги или подковы. К одному из концов данной дорожки подается питающее напряжение, другой конец дорожки соединен с массой, а с подвижного ползунка снимается выходной сигнал.

Неисправность датчика положения дроссельной заслонки:

Какие же неисправности датчика положения дроссельной заслонки чаще всего встречаются на практике? Если отбросить неисправности связанные с перетертыми проводами, подходящими к датчику и т.п. то можно выделить главную и наиболее часто встречающуюся неисправность датчиков данного типа, а именно это износ резистивного слоя на дорожках по которым скользит ползунок. Как правило, износ наблюдается на начальном участке движения ползунка в связи с наиболее частым использованием данного участка. Если Вы разобрали датчик дроссельной заслонки, то в большинстве случаев износ резистивного слоя будет заметен в ходе визуального осмотра, как на представленном фото.

На датчик подается напряжение 5В с ЭБУ автомобиля, однако при измерении напряжения Вы увидите, что на датчике напряжение варьируется от 0,3-0,5 В в одном положении и до 3,7-4,8 В в полностью открытом положении дросселя. Это сделано для того, чтобы ЭБУ могло идентифицировать неисправность в цепи датчика, будь то КЗ или обрыв.

В отдельных моделях автомобилях могут применяться датчики положения дроссельной заслонки с инверсной выходной характеристикой, то есть напряжение при закрытом дросселе будет максимальным, а по мере открытия дросселя оно будет падать.

Так же следует обратить внимание, что на автомобилях, где положение дроссельной заслонки задаётся при помощи электропривода ( в народе известная, как «электронная педаль») в указанных моделях положение дроссельной заслонки определяется при помощи не одного, а сразу двух потенциометров которые объединены в одном устройстве. При этом не имеет значения задает ли электронная педаль положение только в режиме холостого хода или во всем диапазоне

Один из двух потенциометров имеет инверсную выходную характеристику, а второй прямую выходную характеристику. На подобных системах, так же можно встретить концевой микро-выключатель который срабатывает в момент, когда педаль акселератора полностью отпущена водителем.

Как обнаружить неисправность датчика положения дроссельной заслонки без разборки датчика и снятия его с автомобиля:

– неисправность датчика положения дроссельной заслонки можно легко определить при помощи сканера, мотортестера или простого мультиметра. В данной статье мы рассмотрим пример обнаружения неисправности при помощи сканера.

Обратите внимание, что все приборы кроме мотортестера, не смогут обнаружить неисправность в виде износа резистивного слоя кроме очень сильных и протяженных участков, т.к. как правило только мотортестер успевает отобразить диаграмму в корректном виде, сканер в следствии низкой скорости обмена с ЭБУ не сможет обнаружить поврежденные участки небольшой протяженностью занимающие в диаграмме место с десятые секунды

Итак, зайдите в сканере в режим снятия параметров в режиме реального времени, после чего перейдите в раздел снимающий показания положения дроссельной заслонки в процентном соотношении или вольтаж на датчике, после этого начните медленно открывать дроссельную заслонку и следите за выходными сигналами со сканера. Наиболее удобно снимать данные показания в режиме осциллограммы, если конечно Ваш сканер поддерживает данную функцию. Данные с датчика должны расти медленно без скачков и резких падений. В случае если нарастание сигнала имеет резкие провалы или рост, то это свидетельствует об износе резистивного слоя на дорожках датчика.
