Как правильно сделать чистку дроссельной заслонки ваз 2114

Виды дроссельных узлов ВАЗ 2114

В камеру сгорания поступает смесь воздуха с бензином. Для того, чтобы сгорание топлива происходило нужным образом, необходимо, чтобы бензин и воздух находились в строго определённой пропорции. Дроссельная заслонка помогает дозировать количество воздуха, которое поступает для сгорания.

В процессе работы она может загрязняться. Если её не очистить, то это приведёт к проблемам при запуске двигателя или к снижению мощности мотора. Проблемы могут возникать из-за загрязнённого воздуха или замасливания.

В первом случае управление происходит с помощью механического тросика. Он присоединён к педали газа. Водитель регулирует работу дросселя, нажимая на эту педаль. При этом тросик натягивается, смещая полукруглую деталь, находящуюся на одной оси вращения с заслонкой.

Механический дроссель

В результате изменения положения дросселя отверстие увеличивается или уменьшая, влияя на количество воздуха, поступающего в камеру сгорания. Такой способ управления дросселем является типичным для относительно недорогих автомобилей.

Электронная дроссельная заслонка

В современных моделях машин применяется электронное управление. Водитель использует электронную педаль газа. При нажатии или отпускании педали соответствующий сигнал поступает в электронный блок управления. Затем в модуль управления дросселем поступает команда, заставляющая деталь вести себя нужным образом.

Заслонка может поменять своё расположение также в следующих случаях:

1. Во время впрыскивания смеси или при зажигании.
2. Если достигнута нужная скорость работы мотора.
3. Когда машина начинает движение.
4. При ускорении.

Дроссельная заслонка на ВАЗ 2114 с электронной педалью газа более удобна. В этом случае электронный блок управления дросселем получает для принятия решения комплексную информацию, обеспечивая более гибкое управление дросселем. В результате не только непосредственно выполняется управление работой мотора, но и происходит оптимизация. Это проявляется в следующем:

1. Уверенная работа на холостых оборотах.
2. Быстрое достижение нужной скорости вращения.
3. Обеспечивается наиболее экономное расходование топлива дросселем.

Дополнительно можно отметить улучшенные экологические показатели и возрастание безопасности эксплуатации автомобиля. Цена дросселя на ВАЗ 2114 определяется диаметром, способом управления и комплектацией.

О размерах дроссельной заслонки

Стандартная деталь имеет диаметр, равный 46 мм. Однако в продаже можно встретить дроссели с диаметром 52, 54, 56 или 60 мм. Они применяются в тех случаях, когда делают тюнинг автомобиля. Считается, что их использование позволяют увеличить мощность работы двигателя. Это связано со следующим.

Отличия стандартного дросселя (слева 54 справа 46)

Большее отверстие дросселя позволяет подать больше воздуха в бензиновую смесь, поступающую в камеру сгорания. При этом не только увеличивается её объём, но и улучшается дисперсность бензина. Состав смеси становится более равномерным. В результате действия этих факторов мощность работы немного повышается.

Использование электронных устройств позволяет обеспечить оптимальное управление работой заслонки, улучшить качество сгорания смеси, увеличить срок эксплуатации двигателя.

При выборе товара важно обращать внимание на гладкость хода заслонки. Нужно проверить, чтобы не было повреждений или зазубрин. Обычно при покупке гарантия даётся на срок от 3 до 6 месяцев

Обычно при покупке гарантия даётся на срок от 3 до 6 месяцев.

Способы промывки

На ВАЗ 2114 чистка дроссельной заслонки может проходить двумя способами: поверхностная и глубокая промывка.

Поверхностный способ промывки

Этот способ легкий, и не требует знания, как разобрать дроссельную заслонку на четырнадцатой. Но и эффект от него несущественный – прошлись поверхностно тряпкой по корпусу узла, пыль стерли и все на этом. Но даже в этом случае необходимо иметь небольшой арсенал: чистящее средство – старая-добрая WD-шка будет как раз кстати (многие считают, что это лучшее средство для чистки дроссельной заслонки), но так же можно взять спирт, бензин, очиститель карбюратора, тряпочка и щетка. Процесс такой:

1. Убрали гофру с заслонки
2. Сбрызнули все внутренности узла чистящим средством
3. Прошлись щеткой
4. Стерли тряпочкой
5. Главное, не забудьте, что с обратной стороны узел тоже нуждается в чистоте – откройте заслонку
6. Потртом собираем все наместо – и все!

Поверхностный способ от слова «поверхность», внутренние части узла при таком методе уборки остаются грязными.

Глубокий способ промывки

Способ требует более тщательного подхода, немного опыта в снятии заслонки и более богатого арсенала для уборки: тряпочка с WD-шкой остаются, плюс отвертка-крест, прокладка дроссельной заслонки (если движка на 1,5 л) и уплотнительное кольцо ресивера (если движка на 1,6 л) – удовольствие недорогое, в среднем 40 рублей, ватные палочки, накидной ключ на 13 и 2 болтика М13. Процесс следующий:

Снятие дроссельной заслонки на ВАЗ 2114

• Снимаем дроссельный узел: стащите гофру с фильтра, потом отсоедините патрубки с антифризом (для этой процедуры нужны те самые болты на М13, чтобы ими заткнуть патрубки; многие рекомендуют слить антифриз, но это пустая трата времени, просто очень быстро отсоедините и заткните концы), далее, снять нужно патрубок адсорбера.
• Все самое сложное позади, преступаем к отсоединению крепежа самого узла, потом отсоединяем тросик педали газа и вынимаем наш узел.
• Как только сняли узел, разбираем его: начнем с датчиков РХХ и ДПДЗ.
• Их нужно хорошенько помыть.

• Потом моем со всех сторон заслонку, после промывки продуйте все отверстия, чтобы все высохло.
• Собираем узел в порядке с точностью до наоборот и ставим на место.

Помните про новую прокладку или кольцо? Дак вот, они нужны потому что не поддаются чистке, только под замену. Не забудьте поставить эти новые зап части в соответствии с литражом движки.

Полезное видео

На видео ниже вы можете посмотреть процесс демонтажа дроссельной заслонки:

https://youtube.com/watch?v=mXlU7Ss0bPk

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Подскажите плиз к кому можно обратится, чтоб расточить дроссель.

Проблема в том что насмотревшись роликов в интернете про МД тюнинг, решил тоже сделать, пару дней ездил нормально, а потом радость закончилась, тачка стала глючить, на холодную машина стала поднимать и сбрасывать обороты самостоятельно пока не прогреется. ¶

4 Небольшой тюнинг заслонки ВАЗ 2114

Помимо необходимости регулярно чистить дроссель ВАЗ, существуют некоторые конструктивные ошибки, которые допустил производитель при создании элемента. Чтобы устранить подобные проблемы, стоит выполнить доработку дросселя машины. И чем быстрее вы это сделаете – тем лучше. Многие владельцы 14-ой модели иногда жалуются на нестабильную работу двигателя при переключении скоростей.

Доработка дросселя машины

Некоторые считают это результатом неисправности трансмиссии, другие приступают к чистке заслонки. Но что делать, если и после этого двигатель не перестает глохнуть. Лучшим вариантом станет модернизация дроссельной заслонки ВАЗ 2114. Для этого нужно взять напильник и проточить небольшую канавку в задней стенке заслонки. Ширина углубления не должна превышать 3 мм.

Такая несложная операция помогает найти выход из ситуации, когда двигатель отказывается заводиться в горячем состоянии. После проделывания канавки уменьшится разрежение воздуха в ресивере. Это повлияет на расход топлива – теперь вы сможете “пробежать” по дороге лишние 500 м, не израсходовав ни капли бензина. Еще одно преимущество от подобной доработки – это снижение вибрации мотора на холостом ходу.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить. потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327. который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

• Чип-тюнинг (102)
  • Дроссельная заслонка (12)
  • Турбонаддув (7)
  • Экономия топлива (5)
  • Инжектор (10)
  • Программы для прошивки (5)
  • Чип-тюнинг иномарок (6)
  • Чип-тюнинг отечественных авто (8)
  • Блок управления двигателем (5)
  • Интеркулер (2)
• Стайлинг (188)
  • Пневмоподвеска (7)
  • Внешний тюнинг (113)
  • Тюнинг салона (20)
• Тюнинг автомобилей (428)
  • Тюнинг русских авто (103)
  • Бензин (6)
  • Автоэлектроника (45)
  • Тюнинг иномарок (160)
  • Автомобильные шины (6)
  • Тюнинг двигателя (6)
  • Автозвук (14)
  • Автохимия (23)
  • Тюнинг фар (18)
  • Моторные масла (23)
  • Тюнинг ходовой части (6)
  • Аэродинамический обвес (3)
  • Ксенон (7)
• Тюнинг мотоциклов (8)
• Мастер-классы (5)

• Обучение дроссельной заслонки – суть и тонкости операции
• Датчик положения дроссельной заслонки – лучший друг ответственного водителя
• Чистка дроссельной заслонки – мода или необходимость?
• Ремонт дроссельной заслонки Лансер 9 — выполнить своими руками

В нашей галерее собрано множество тематических фото

Все права защищены. 2015-2017 tuningkod.ru.

Все материалы сайта tuningkod.ru написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора сайта. Публикация материалов сайта на Вашем сайте возможна только при указании полной активной ссылки на источник.

• Чип-тюнинг
  • Дроссельная заслонка
  • Турбонаддув
  • Экономия топлива
  • Инжектор
  • Программы для прошивки
  • Чип-тюнинг иномарок
  • Чип-тюнинг отечественных авто
  • Блок управления двигателем
  • Интеркулер
• Стайлинг
  • Пневмоподвеска
  • Внешний тюнинг
  • Тюнинг салона
• Тюнинг автомобилей
  • Тюнинг русских авто
  • Бензин
  • Автоэлектроника
  • Тюнинг иномарок
  • Автомобильные шины
  • Тюнинг двигателя
  • Автозвук
  • Автохимия
  • Тюнинг фар
  • Моторные масла
  • Тюнинг ходовой части
  • Аэродинамический обвес
  • Ксенон
• Тюнинг мотоциклов
• Мастер-классы
• Фотогалерея
• Видеогалерея

Полная очистка заслонки – как это сделать?

Для полной чистки дроссельной заслонки, кроме средства и набора инструментов, вам понадобится также прокладка и уплотнительное кольцо – в процессе чистки их лучше заменить на новые. Стоят они не дорого и доступны в любом автомагазине

Очень важно покупать эти детали именно для вашей модели ВАЗ 2114, потому как они отличаются. Перед началом выполнения полной очистки для безопасности необходимо снять клеммы с аккумулятора вашего автомобиля

Для того, чтобы снять заслонку, необходимо крестовой отверткой открутить все воздушные патрубки, которые идут от фильтра. Далее снимите трос газа и открутите крепления дроссельного узла. При помощи ключа на 13 выкрутите два болта, на которых держится заслонка. После её снятия аккуратно отсоедините электронные датчики, которые там расположены, и поставьте их в сторону.

Далее химическим средством делайте промывку со всех сторон. Выполнять эти действия нужно 3–5 раз на протяжении 30 минут. Количество процедур зависит от того, в каком состоянии находится эта деталь, а также от используемого химического средства. В результате механизм заслонки должен выглядеть, как новый.

Канавки дроссельной заслонки необходимо продуть из компрессора. Если такого у вас нет, тогда подойдет автомобильный насос. Датчики необходимо тщательно протереть тряпкой и только после этого прикручивать их на место. После выполнения всех действий по чистке заслонки в автомобиле ВАЗ 2114 приступайте к сборке и подключению датчиков и патрубков в обратном порядке. Прокладка и уплотнительное кольцо установлены на гофре воздушного фильтра, не забудьте их заменить.

При обратной сборке необходимо обратить внимание на патрубки, которые входят в дроссельную заслонку. Бывают случаи, когда они имеют повреждения, тогда их также необходимо заменить.

https://www.youtube.com/embed/fqPQYQbML2M. Главная →

Устройство → Топливная и выхлопная системы → Система впрыска топлива →

Главная →

Устройство → Топливная и выхлопная системы → Система впрыска топлива →

Неисправности дроссельной заслонки Ваз 2114

Сам по себе, механизм не представляет из себя сложную конструкцию, и рассчитан на весь срок эксплуатации двигателя. Однако некоторые конструктивные особенности мотора и ряд внешних негативных факторов, со временем создают препятствия для его нормальной работы. В большинстве случаев, проблемы в работе заслонки, являются следствием банального загрязнения. Причины появления могут быть следующими:

• несвоевременная замена воздушного фильтра, как результат попадание пыльного, неочищенного воздуха;
• наличие дефектов и трещин в воздушной системе и его элементах (например, бракованный воздушный фильтр, порванный патрубок), результат тот же – загрязнение воздушного потока;
• появление на внутренних стенках дроссельного узла и заслонки нагара, остатков масла.

Результатом вышеуказанных причин, является некорректная работа узла, заслонка может не до конца открываться или закрываться, что напрямую негативно влияет на работу двигателя. Если фильтрацию и процесс очищения воздушного потока, возможно, контролировать, то полностью избавиться от нагара не получится. Поэтому автопроизводители рекомендуют периодическую очистку узла от загрязнений каждые 25 тысяч километров пробега. Считаем что данная рекомендация в условиях Российской действительности, качества топлива и состояния дорожного полотна вполне обоснована.

Диагностика неисправностей

Прежде чем предпринимать какие-либо действия, необходимо проверить дроссельную заслонку ваз 2114 на наличие возможных проблем.

Когда необходима чистка

Кроме пробега, есть ещё дополнительные признаки, которые укажут на необходимость чистки или замены дроссельной заслонки:

1. Уменьшение оборотов от высоких к низким при отпускании педали газа происходит рывками. Обороты могут сразу упасть на 300-400.
2. Зимой двигатель плохо запускается, а в закрытом пространстве чувствуется запах бензина.
3. Во время запуска не все цилиндры сразу включаются в работу, появляется эффект «троения». Во время движения автомобиля ощущаются небольшие подёргивания, особенно при наборе скорости.

Загрязнение заслонки происходит из-за попадания на неё остатков продуктов сгорания – масел, топлива, сажи. Вследствие этого происходит процесс коксования, который приводит к заклиниванию деталей и потере плавности движения. Из-за сужения зазора также уменьшается количество воздуха, который попадает в цилиндр. Это, в свою очередь, приводит к потере мощности двигателя .

Совет: Кроме чистки самой заслонки, будет полезно проверить работу датчиков расхода воздуха, холостого хода и поднятия дросселя.

Чистка дроссельной заслонки ваз 2114

Существует два способа очистки: — Без снятия узла; — И соответственно с его демонтажем.

Какой способ выбрать? Все зависит от степени загрязнения. Если с момента очистки или замены дросселя пробег составил до 25 тысяч. То, скорее всего, возможно ограничиться поверхностной очисткой, профилактикой без снятия детали. В иных случаях, рекомендуется полностью демонтировать узел, для глубокой, тщательной обработки, очистки и получения доступа к труднодоступным местам.

Подробно опишем процесс полного снятия после, которого первый вариант выполнить не составит никакого труда. Итак, начнем:

 Для начала, откручиваем крышку расширительного бачка с антифризом. Это необходимо для того, чтобы «сбросить» давление и избежать вытекания тосола из шлангов.

Далее, нам необходимо открутить и ослабить все хомуты, которые стягивают шланги, присоединенные к блоку дросселя. Тоже касается и воздушного патрубка. Для производства работ нам понадобится ключ или головка на 13.
После снятия хомутов, отсоединяем сами шланги. Патрубок отсоединяем только с одной стороны и для удобства отводим его в сторону.

Теперь снимаем тросик газа с селектора привода дроссельной заслонки.

Отключаем питание датчиков.

Берем головку на 13, откручиваем два болта и извлекаем дроссельный узел. Удаляем старую прокладку.

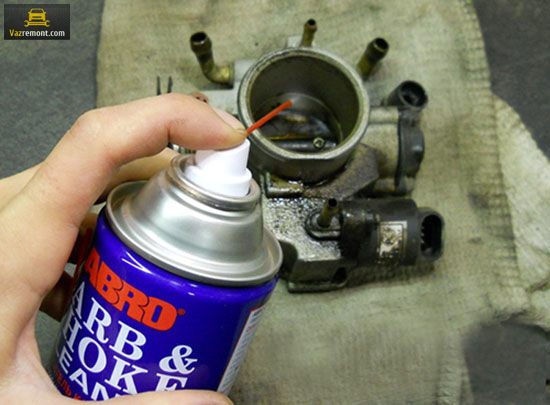

Для обработки загрязнения можно использовать очиститель для карбюратора и чистую ветошь или тряпку. Если степень загрязнения весьма высока, то можно использовать зубную щетку с жестким ворсом.
Непосредственно перед самой очисткой, отсоединяем регулятор холостого хода. Наносим средство на загрязненную поверхность. Поступательными движениями удаляем нагар с поверхности металла. Если вы не удовлетворены результатом, повторяем операцию заново до полного очищения

Очень важно прочистить или продуть каналы, которые находятся в изделии. Там скапливается большое количество грязи

Удобнее всего проводить продувку при помощи сжатого воздуха. Для этого можно использовать обычный автомобильный насос.
Если гнездо самого датчика и датчик засорены, обязательно очищаем и их.
Не забываем аккуратно зачистить само место соединения дроссельного узла и его внутреннюю полость. Для этого нанесите на тряпку некоторое количество чистящего средства. Равномерно распределите на внутренних стенках детали. Возьмите щетку и зачистите проблемные участки. По окончании обработки, протрите влажной тряпкой зачищенные места и удалите остатки грязи.
После промывки узла, рекомендуется прочистить и продуть отсоединенные патрубки.
Ожидаем, небольшое количество времени.
Устанавливаем новую прокладку на место соединения дроссельного узла.
Присоединяем и закрепляем узел на место.
Присоединяем датчик РХХ.
Натягиваем шланги на штуцеры системы охлаждения и соединения с адсорбером.
Одеваем патрубок корпуса дроссельной заслонки.
Закрепляем тросик на приводе.
Затягиваем хомуты всех присоединенных элементов.
Подключаем фишки датчиков.
Закрываем крышку расширительного бачка с охлаждающей жидкостью.
Заводим автомобиль и тестируем его работу.

Способ без снятия в некоторой степени похож на описанный нами ранее. Разница заключается лишь в том, что мы будем снимать только патрубок воздуховода и ничего больше. Шаги работ следующие: — Снимаем патрубок; — Повторяем пункт под номером 10 предыдущего способа. — Соединяем и закрепляем все в обратной последовательности, не забывая при этом заменить старую прокладку новой.

Имейте в виду, что такой способ более всего подойдет для профилактической, легкой, поверхностной очистки. При появлении сбоев и некорректной работы двигателя, используйте только способ со снятием. Теперь мы знаем, как почистить дроссельную заслонку на ваз 2114 используя два различных способа, быстро и без особых сложностей.

Полезный совет

Обратите внимание, если вы не имеете в наличии средство для очисти карбюратора, то возможно использовать иные чистящие средства, например всем известный ВД-40

Как правильно чистить и промывать дроссельную заслонку?

Перед тем, как почистить дроссельную заслонку на ваз 2114, нужно приобрести подходящее для этого средство. Чаще всего используют WD40, однако подойдут и MEDIC, FluxOff, CTEPUP и пр. (подойдет любая жидкость для промывки карбюраторов).

Чистка узла может быть, как поверхностной (без снятия узла), так и полной.

Каждый из способов имеет свои особенности, а именно:

Поверхностный способ – для его выполнения понадобится средство для очистки, ветошь и мягкая кисть. Все доступные элементы ДУ покрываются средством и в таком виде оставляются на 10-15 минут. После этого при помощи кисточки удаляются все загрязнения и мягкой ветошью тщательно протираются все детали. Дальнейшая эксплуатация авто возможна после полного высыхания ДЗ.

Следует отметить, что эффективность данного метода невысока, поскольку полного доступа ко всем элементам без снятия узла получить невозможно.

Полная чистка – предполагает снятие узла, проведение чистки, а также замены прокладки ДЗ и уплотнительного кольца.

После снятия заслонки ее поверхность несколько раз (в зависимости от степени загрязненности детали от З-х до 5-ти) забрызгивают чистящим средством. Весь процесс займет около 30-40 минут. Особо тщательно следует наносить средство на все калиброванные каналы, поскольку именно в них больше всего собирается нагар. Все загрязнения удаляются мягкой щеткой, а затем ветошью детали вытираются насухо.

После проведения полной чистки узел собирается в порядке, обратном тому, который приведен выше (для снятия ДУ).

Неисправности дроссельной заслонки Ваз 2114

Сам по себе, механизм не представляет из себя сложную конструкцию, и рассчитан на весь срок эксплуатации двигателя. Однако некоторые конструктивные особенности мотора и ряд внешних негативных факторов, со временем создают препятствия для его нормальной работы. В большинстве случаев, проблемы в работе заслонки, являются следствием банального загрязнения. Причины появления могут быть следующими:

• несвоевременная замена воздушного фильтра, как результат попадание пыльного, неочищенного воздуха;
• наличие дефектов и трещин в воздушной системе и его элементах (например, бракованный воздушный фильтр, порванный патрубок), результат тот же – загрязнение воздушного потока;
• появление на внутренних стенках дроссельного узла и заслонки нагара, остатков масла.

Результатом вышеуказанных причин, является некорректная работа узла, заслонка может не до конца открываться или закрываться, что напрямую негативно влияет на работу двигателя. Если фильтрацию и процесс очищения воздушного потока, возможно, контролировать, то полностью избавиться от нагара не получится. Поэтому автопроизводители рекомендуют периодическую очистку узла от загрязнений каждые 25 тысяч километров пробега. Считаем что данная рекомендация в условиях Российской действительности, качества топлива и состояния дорожного полотна вполне обоснована.

Диагностика неисправностей

Прежде чем предпринимать какие-либо действия, необходимо проверить дроссельную заслонку ваз 2114 на наличие возможных проблем.

Для того чтобы точно диагностировать неисправность или некорректность работы дросселя, имеются присущие ему, характерные признаки. Таковыми являются:

• Нестабильность оборотов двигателя на холостом ходу их необоснованное возрастание;
• Периодически глохнущий двигатель;
• Подергивания во время движения;
• Несоответствие усилия при выдавливании педали газа конечному результату (не происходит должной реакции со стороны двигателя, мощность не увеличивается, авто не набирает скорость или делает это с запозданием).
• Заметное увеличение расхода топлива при стандартном режиме езды.

Учтите, что причины неполадок могут быть вызваны: — Неисправностью датчика ДПДЗ, в результате чего подача топлива в систему происходит в неправильном количестве. — Неисправностью регулятора холостого хода. Потому, иногда целесообразно проверить и эти важные элементы системы.

Признаки неисправности

Информацию о том, нужна ли чистка дроссельной заслонки 2114 модели или нет, можно по следующим признакам:

• При отпускании педали акселератора, переход с высокооборотного режима к малым оборотам не отличается плавностью (иногда отмечается падение до пятисот оборотов в минуту).

• В холодное время года силовой агрегат ВАЗ 2114 практически невозможно запустить, при запуске двигателя в закрытом помещении не чувствуется запаха выхлопа, он заменяется запахом бензина.

• При запуске мотора часто наблюдается «троение» и вибрация, как следствие того, что на все цилиндры не хватает топливовоздушной смеси; При медленном передвижении наблюдается подергивание силового агрегата.

Основная причина загрязнения дроссельной заслонки на ВАЗ 2114 — воздухомасляная смесь, а также мелкая пыль, попадающие через мембрану фильтра воздуха. Эти материалы, попадая на материал заслонки, покрывают ее, уменьшая подвижность механизма изменения сечения. Со временем шток регулировки холостых оборотов может быть забит, а также сужается отверстие теплового зазора, что ведет к ухудшению пропуска воздуха через канал.

Итак, начнем. Чистка дроссельной заслонки совершается после остывания мотора машины марки ВАЗ.
