Коробка dsg 6: устройство, надежность-процесс замены масла

Причины быстрого износа робота и его слабые места

Несмотря на распространенное среди автолюбителей мнение, что робот с «мокрым» сцеплением капризен и ненадежен, DQ250 способна выработать весь заложенный производителем потенциал. Первые проблемы обычно возникают на рубеже 150 000 километров. В первую очередь страдает сцепление, а если не придерживаться основных правил эксплуатации транспортного средства с РКПП, то еще раньше выйдет из строя мехатроник – «мозговой» центр трансмиссии.

DSG-6 DQ250 не переносит кратковременную езду с резкими остановками. Подобный ритм движения происходит, например, в пробках, которых по возможности следует избегать не только с целью экономии времени, но и с целью предотвращения активного износа деталей коробки передач. Работая в таком режиме, детали коробки DSG-6 намного интенсивнее изнашиваются, чем во время устойчивого движения машины по дороге или загородной трассе с установленной скоростью.

Наиболее уязвимые детали DSG-6 DQ250:

• соленоиды;
• двухмассовый маховик;
• фрикционная муфта;
• электронный блок мехатроника.

Автомобили с роботизированной коробкой любят равномерную езду без постоянных смен режимов движения. Любители резко трогаться с пробуксовкой в скором времени становятся клиентами сервисного центра. Не следует поддаваться соблазну вдавить педаль акселератора с загоранием зеленого света светофора. Безусловно, ресурс робота сопряжен с качеством и своевременностью его обслуживания. Необходимо как минимум каждые 60 тысяч километров пробега менять трансмиссионную жидкость с фильтрами. В идеале это должна быть рекомендованная изготовителем узла техническая жидкость. Пользоваться дешевыми аналогами не рекомендуется, экономия в данном случае – не лучшее решение. Все сэкономленные средства на масле и оригинальных фильтрах автовладелец растратит позже, когда робот выйдет из строя.

Что собой представляет роботизированная коробка передач?

Роботизированная коробка на автомобиле означает нечто среднее между МКПП и автоматической трансмиссией. Фактически роботизированная КПП представляет собой «механику», оборудованную автоматическим сцеплением и возможностью переключения скоростей. Работа этого типа агрегата зависит не от водителя, а от функционирования управляющего электронного модуля. Во время движения водитель должен только правильно передавать входящие данные для обеспечения правильной работы КПП.

Перед покупкой авто с таким агрегатом рекомендуется разобраться с основными характеристиками и принципом действия устройства.

Устройство роботизированной КПП

Схематическое устройство конструктивных компонентов РКПП

Чтобы понять, что такое , надо разобраться в устройстве агрегата. Дополнительные элементы, предназначенные для выжима сцепления, а также переключения и выбора скоростей, называются актуаторами.

Роботизированная трансмиссия оснащается собственной управляющей системой, выполненной в виде блока управления, а также нескольких контроллеров. Эти датчики предназначены для взаимодействия с блоком. Роботизированная КПП принципиально отличается от традиционной автоматической коробки и вариаторных трансмиссий.

Коробки передач робот, как и механические, оснащаются сцеплением. В таких типах агрегатов не применяются трансмиссионные масла ATF.

В зависимости от производителя автомобиля, роботизированная трансмиссия может оснащаться одним либо двумя сцеплениями:

• если сцепление одно, то это однодисковый агрегат;
• если два, то трансмиссия считается преселективной.

Основные компоненты устройства роботизированного агрегата:

1. Сама КПП.
2. Актуаторы или сервоприводы. Предназначены для выжима сцепления и активации скоростей.
3. Управляющий модуль, являющийся микропроцессорным блоком. Используется для обработки и передачи команд.
4. Внешние контроллеры. Количество датчиков может отличаться в зависимости от производителя машины.

КПП

Подробнее с устройством роботизированного агрегата рекомендуем разобраться на примере шестиступенчатой коробки, оснащенной двумя сцеплениями. Агрегат выполнен в виде механической КПП, но оборудуется двумя ведущими шкивами. Один из этих элементов устанавливается внутри другого. Внешний шкив обладает внутренней полостью, в которую устанавливается внутренний компонент. На внешнем шкиве располагаются шестеренки привода второй, четвертой и шестой скоростей, а на внутреннем — шестерни первой, третьей, пятой и задней передачи.

Каждый вал роботизированной коробки передач оборудуется отдельным сцеплением.

Актуаторы или сервоприводы

Актуаторные устройства могут быть электрическими либо гидравлическими. Электрический тип элементов выполнен в виде электрического моторчика с редукторным устройством, а гидравлический считается гидроцилиндром. Шток последнего связывается с синхронизаторным устройством. Основное предназначение актуаторных элементов заключается в механическом перемещении синхронизаторных составляющих, а также активации и деактивации сцепления.

Управляющий модуль

Управляющий модуль — микропроцессорный блок, на который установлены внешние контроллеры. Эти датчики задействованы в электронной системе управления мотором машины. Датчик трансмиссии взаимодействует с контроллерами от силового агрегата и прочих систем, к примеру, ABS. Управляющий модуль может быть совмещен с микропроцессорным блоком управления ДВС, но трансмиссия будет функционировать по своему алгоритму.

Канал Carvizor подробно рассказал об устройстве и конструктивных особенностях РКПП.

Особенности роботизированной КПП

Электрический привод сцепления функционирует за счет электромотора, а также механической скорости. Работа гидравлического привода основана на специальных цилиндрических устройствах, управление которыми осуществляется посредством электромагнитного клапана. Иногда роботизированный агрегат может быть дополнен электромотором, использующимся для перемещения цилиндрических элементов и рассчитанного на поддержку функционирования гидромеханического модуля. Это устройство, оснащенное приводом, характеризуется долгим переключением скорости, которая может составить до половины секунды.

Если сравнить с гидравлическим устройством, то для работы агрегата не требуется постоянная поддержка нужного уровня давления. В некоторых моделях Опель гидравлические агрегаты характеризуются быстрым циклом переключения скорости, обеспечивающего переключение за 0,06 сек. Но такие роботы обычно устанавливаются на спорткары.

Несколько важных правил, которые продлят жизнь вашей DSG

Автомобилисты, давно освоившие для себя управление автомобилем с преселктивной коробкой от VW, выработали ряд правил, которые помогут вам лучше освоить ресурс КП и не «сжечь» ее раньше времени.

• При переключении всех основных передач: P-R-N-D-S зажимайте тормоз до упора. DSG устроена таким образом, что при слабом нажатии тормоза диски сцепления не размыкаются до конца, и в итоге изнашиваются намного сильнее.
• Не стоит часто прибегать к нейтральной передачи, если ваша остановка не превышает одной минуты. Старайтесь двигаться в пробке накатом при включенном S-режиме или типтронике. Это значительно сокращает износ блока сцепления.
• Категорически запрещено буксовать или использовать лаунч (старт с пробуксовкой). Ваша машина предназначена все-таки не для гонок, и никакой «красивый старт» не оправдает потраченных на ремонт 300 тысяч рублей (как минимум).
• При включении в парковочный режим, не отпуская тормоз, следует поставить авто «на ручник», так вы спасете ограничитель при откатывании машины назад.
• Режимы движения всегда переключайте плавно, с секундной задержкой. Не стоит демонстрировать дорожного аса, электроника тоже требует времени на настройку.

Вот небольшой список, который может существенно облегчить вам жизнь. Это, конечно, не «механика», где можно все и «не париться» за робота, но и комфорт имеет свою цену.

Чем-то эти правила схожи с управлением классической АКПП, но и здесь есть свои нюансы. DSG в отличие от «автомата» позволяет переводить машину из режима D в реверсное движение без микропаузы в «нейтрале». АКПП все же позволяет двигаться с пробуксовкой, хоть это и вредно для трансмиссии, но не так смертельно как для преселектива.

Для DSG-6 важным пунктом в эксплуатации остается замена масла. Каждый 60 тысяч пробега оно должно быть заменено вместе с масляным фильтром. Сумма замены варьируется от 5 до 10 тысяч рублей. Сэкономить на масле вряд ли удастся – в условиях гаража ситуация трудно осуществима и ремонт при неудачной операции выйдет дороже. Хотя если вы уверены в своих силах, здесь вас никто не остановит, а всю нужную информацию легко получить в интернете.

В случае если ваш автомобиль увяз и не может выйти своим ходом, при вытаскивании машины КП должна находиться в нейтральном режиме. При буксировке авто не стоит забывать о максимально возможных скорости и расстоянии для его транспортировки. Информация об этом, как правило, размещена на передней стойки машины.

Многих могут остановить видимые сложности в управлении автомобилем с трансмиссией DSG, когда на «механике» все просто и знакомо, но DSG выбирают те, кому по душе комфорт и спокойная езда, и соблюдение ряда правил в угоду долгой эксплуатации автомобиля – небольшая цена.

Распространенные проблемы

Проблемы, связанные с работой роботизированной трансмиссии, можно разделить на несколько видов:

1. Появление посторонних звуков в функционировании агрегата. Речь идет о скрежете, а также металлическом лязге. С такими проблемами нет смысла обращаться к официальному дилеру, поскольку инженеры компании Фольксваген считают подобные неисправности несерьезными. Представитель производителя не возьмется за ремонт коробки, если в ее работе отсутствуют пинки либо вибрации, аргументируя это особенностью функционирования трансмиссии. Более точно определить неисправность позволит самостоятельная компьютерная диагностика.
2. Появление рывков, вибраций, пинков, а также снижение тяги во время разгона машины. С такими проблемами часто сталкиваются автовладельцы, в транспортных средствах которых износилось сцепление. Предотвратить эту неисправность не удастся. После ее появления проблема продолжит прогрессировать. Вибрация может проявляться при разгоне на второй скорости и пропадать через несколько секунд, когда водитель объедет препятствие. Сцепление считается слабым «звеном» в работе системы. При поломке узла специалисты советуют ставить на машины устройства DQ200. По утверждению представителей компании Фольксваген, этот вариант более надежен и обладает увеличенным ресурсом эксплуатации.
3. Активация аварийного режима. Обычно это происходит в результате отсутствия передач. Проблема может проявиться во время движения либо при запуске силового агрегата. Можно попытаться избавиться от неисправности методом отключения и повторной активации зажигания. Причина проблемы кроется в выходе из строя мехатроника, устройство придется ремонтировать или менять. Стоимость нового узла составляет до 90 тысяч рублей. По конструкции управляющий модуль мехатроника представляет собой сложный узел, он предназначен для управления трансмиссионным агрегатом.
4. Неисправности могут проявиться в результате ошибок, допущенных при замене рабочей жидкости, если синтетическая смазка была заменена на минеральную. Когда автомобиль используется в регионе с теплым климатом, то взаимодействие «синтетики» с медными компонентами трансмиссии может стать причиной короткого замыкания. Это приведет к неисправностям в работе электрической составляющей.

Как продлить срок эксплуатации немецкого робота?

DSG6 без особого вмешательства в систему может проездить до 300 000 км и до 20 лет. Конечно, этот ресурс указан для оптимальных условий эксплуатации автомобиля. В большинстве случаев идеальных условий нет, поэтому узлы выходят из строя быстрее, чем вы этого ожидаете. Особенно сложна ситуация с покупкой подержанной машины с роботизированной коробкой передач. В этом случае очень сложно предсказать какие-либо сроки и ресурсы.

Продлить эксплуатацию робота DSG6 на машине можно такими способами:

• меняйте масло 1 раз в 40 000 км, это не слишком сильно увеличит ваши расходы на ТО, но поможет значительно продлить ресурс коробки передач, это важный момент для каждого владельца;
• не стартуйте резко, так как динамичный старт поездки не только заставляет мехатронику работать в стрессе, но и сильно влияет на шестерни передач, лучше перестраховаться и выработать плавные режимы поездки;
• грейте КПП перед началом движения, это указано в рекомендациях по эксплуатации первых коробок передач, но затем немцы удалили этот совет из-за сложных экологических требований в Германии;
• заливайте только оригинальное масло в КПП, иначе даже самая качественная замена может работать не так эффективно и стать причиной повышенного износ механизма, скола зубьев на шестернях;
• следите за качеством переключения передач и вовремя обращайтесь на СТО, если что-то изменилось, так как работа с низким уровнем масла станет причиной быстрой поломки коробки передач.

Также следует отказаться от чип-тюнинга, который стал врагом номер один для современных роботизированных механизмов переключения передач

Следует обращать внимание на все параметры работы автомобиля

В частности, важно учитывать расход топлива, плавность переключения, звуковое сопровождение работы механизма, вибрации и прочие особенности. Так вы сможете самостоятельно определить начало неполадок и вовремя обратиться на сервис

Это поможет значительно сэкономить средства на ремонте и обслуживании, так как серьезные поломки DSG6 порой приводят к полной замене узла

Так вы сможете самостоятельно определить начало неполадок и вовремя обратиться на сервис. Это поможет значительно сэкономить средства на ремонте и обслуживании, так как серьезные поломки DSG6 порой приводят к полной замене узла.

Предлагаем посмотреть видео с презентацией особенностей 6-ступенчатого робота VAG:

Плюсы и минусы

Преимущества трансмиссии DSG:

• обеспечение ускоренного разгона благодаря малому времени переключения скоростей;
• снижение расхода топлива вне зависимости от режима движения;
• плавное переключение передач;
• возможность ручного управления;
• поддержание дополнительных режимов работы.

К недостаткам автомашин с DSG относят повышенную стоимость по сравнению с аналогами, оборудованными механической трансмиссией. Установленный на коробках мехатроник выходит из строя из-за перепадов температур, для восстановления работоспособности коробки потребуется установить новый узел. На агрегатах сухого типа отмечаются рывки при переключении первых 2 скоростей, которые устранить невозможно.

Основные проблемы трансмиссии DSG-7 (DQ200)

Вышедшая в свет в 2008 году коробка DSG-7 DQ200 обрела не только наибольшую популярность среди роботизированных трансмиссий VW, но получила максимум нареканий, и даже обросла мифами об ужасной ненадежности.

DQ200

Семь передач, комфортных для пользователя, и сухое сцепление сделали агрегат более отзывчивым и удобным в эксплуатации, хотя водители при этом получили и новые «головные боли».

Данный тип КПП зарекомендовал себя далеко не с лучшей стороны, главный минус здесь – низкая надежность.

Но будет заблуждением думать, что Фольксваген «отработал» хуже других автопроизводителей, просто машин с таким «преселективом» немецким концерном выпущено в разы больше, и, соответственно, обращений в автосервисы с поломками тоже более чем достаточно.

К тому же стоимость ремонта DQ200 оказалась не такой уж и катастрофической: ремонтировать, например, РКПП подобного типа на Тойоте Аурис или Опель Астра получается заметно дороже.

Какие неисправности DSG-7 со сцеплением Dry Clutch наиболее характерны:

износ сцепления, его признаки – появление вибраций на первой/второй скорости при плавном движении, в запущенных случаях – еще и возникновении ударов, могут отказаться работать четные или нечетные передачи (включение только ск. 3, 5 и 7 или только 2, 4 и 6); износ подшипников из-за недостаточного уровня трансмиссионного масла, а наиболее уязвим подшипник задней передачи, который находится в корпусе выше других

Здесь важно понимать, что в картере КПП должно быть не менее 1,7 л смазки, часто собственники авто заливают всего лишь полтора литра, считая, что это норма; поломка игольчатого подшипника первичного вала, находящегося в двухмассовом маховике. Если рассыпаются иголки подшипника, поверхность посадочного места вала повреждается, дефект проявляется в виде шороха и или шелеста с левой стороны под капотом, или в запущенных случаях как вибрация на холостом ходу

Чтобы восстановить работоспособность КПП, нужно поменять подшипник и во многих случаях сам вал; переход трансмиссии в аварийный режим из-за сбоев в мехатронике. Обычно проблема возникает из-за сильного перегрева, при этом может лопнуть и сам корпус mechatronic, появляется течь масла из корпуса КПП. Самый печальный результат такой поломки – полное обездвиживание автомобиля; выход из строя электронной платы управляющего механизма (чаще всего короткое замыкание), признаки здесь примерно такие же, как и в предыдущем случае. «Лечится» неполадка только заменой блока, может произойти внезапно, но в группе риска больше автовладельцы, увлекающиеся агрессивной ездой, регулярно попадающие в пробки. Еще нужно учесть, что существует два типа mechatronic – OAM и OCW, вторая из этих версий является усовершенствованной, адаптированной под «фольксвагеновскую» платформу MQB (выпуск авто с 2013 года).

Хотя автопроизводитель обещает беспроблемную работу этой трансмиссии на 150000 км пробега, сцепление здесь хватает в среднем на 60-80 тыс. км, примерно столько же служит и мехатроник.

Еще представители VW заявляют, что масляной заправки должно хватать на весь срок службы DQ200, но сервисмены рекомендуют проводить обслуживание коробки со сменой масла раз в сто тысяч километров пробега.

Авто с проблемной DSG-7 и сухим сцеплением.

Стоит ли покупать Volkswagen Jetta 6

Volkswagen Jetta
6 стоит купить хотя бы только потому, что близких к нему моделей по балансу
ходовых качеств найти сегодня трудно: комфортный, тихий, управляемый,
относительно недорогой. Однако при выборе авто с пробегом придётся основательно
задаться вопросом выбора двигателя и коробки передач, чтобы слабые места того
или иного агрегата вдруг неожиданно не ударили по семейному бюджету.

И «мексиканки» и российские Джетты в эксплуатации ведут себя
одинаково. Надежность и там и там будет неплохая, но увы, такое утверждение
подойдёт далеко не ко всем модификациям. Кому нужно минимум проблем, берём 1.6
(без стуков «на горячую») на «автомате» или механике. Останется мириться только
с мелочами.

Кому нужны характеристики и низкий расход, тому стоить
запомнить, что VW Jetta с турбиной и DSG на рынке б/у машин очень часто появляются потому, что
наклёвываются те или иные проблемы: робот начал подпинывать, цепочка зазвенела
при запуске, появилась вибрация на холостых и т.д. Именно поэтому такие
вариации зачастую выставляются дешевле среднерыночной стоимости.

Как заменить масло коробки самому

Процесс состоит из нескольких этапов.

• Подъем автомобиля на подъемник или заезд на смотровую яму.
• После этого двигатель следует заглушить, а селектор коробки перевести в положение Parking.

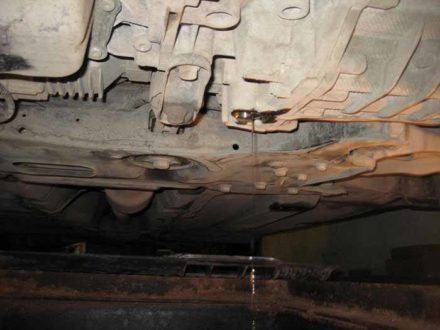

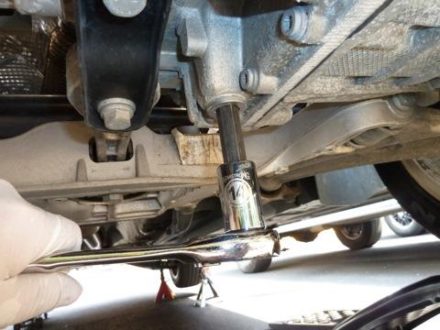

• Далее откручивается сливная пробка коробки.

После этого из поддона коробки выльется примерно литр старой трансмиссионной жидкости. Далее ключом-шестигранником снимается трубка контроля, и начнет литься остаток масла из АКПП.

Крышка фильтра коробки откручивается на два оборота, затем следует дождаться, пока остатки жидкости стекут в полость картера, снять крышку целиком и заменить фильтр.

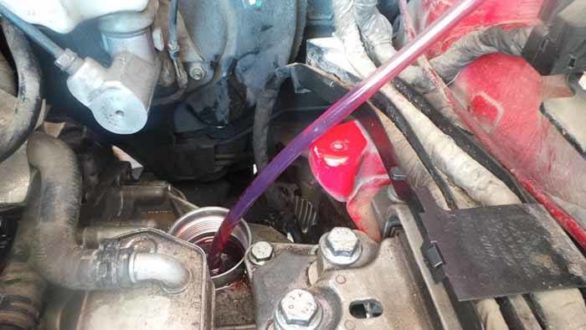

Следующий шаг – заливка в коробку нового масла.

Можно делать это непосредственно через корпус фильтра, но процесс тогда займет довольно много времени, литр жидкости будет заливаться в коробку около 10 минут.

Можно поступить иначе, заранее приобретя переходник в отверстие маслосливной пробки с прозрачным шлангом около 2 метров длины. Один конец вкручивается в отверстие коробки, на второй насаживается воронка, которую следует закрепить, например, на боковом зеркале, чтобы создавалась разница высот. Лить нужно 5-6 литров.

Потом следует завести двигатель и прогреть коробку последовательным переключением режимов акселератора.

Это нужно, чтобы масло в коробке прогрелось, и водитель мог проконтролировать его уровень. Далее воронка выкручивается, и на ее место ставится оставшаяся масляная бутыль/канистра. Емкость ставится ниже коробки – то есть на пол. Излишки жидкости станут стекать в сосуд. Когда поток прекратится, и останутся лишь небольшие капли, переходник откручивается, и пробка возвращается на место.

Туго закручивать ее пока не стоит. Двигатель заводится, «прогоняются» режимы коробки, селектор возвращается в Parking.

Далее пробка снова отвинчивается, если остались излишки масла, им нужно дать стечь до уровня переливного шланга.

При их отсутствии процедура добавления повторяется до достижения нужного уровня. После завершения пробка DSG, вместе с уплотнением, вкручивается на штатную позицию.

Согласно официальным рекомендациям, крайне важно, чтобы температура масла в процессе проверок соответствовала 35 градусам. Именно для этого нужно «прогревать» коробку DSG

В автосервисах температурные параметры жидкости контролируются специальным прибором другим автомобильным компьютером/программой с коммуникационным интерфейсом VAG-Com:

Без прибора придется полагаться исключительно на тактильные ощущения, что, в теории, может привести к пере- или недоливу масла, которые одинаково вредны для DSG. На практике же многие автовладельцы проводят процедуру самостоятельно, без ущерба для АКПП.

Как видно, трансмиссия DSG 6, несмотря на достаточно сложное техническое устройство, показывает достаточно высокую надежность при соблюдении должных правил эксплуатации, а сервисная процедура замены масла доступна даже простому автолюбителю без специальных знаний. Коробка DSG обеспечивает высокие динамические характеристики авто и уровень комфорта пользователя.

Некоторые особенности коробки дсг

Указанные выше рекомендации по использованию коробки дсг вполне подходят и для «автоматики». Но есть особенности, среди которых отсутствие микропаузы при переходе в реверс из режима D.

Замена масла и масляного фильтра обязательна, как указывается выше. Стоимость этой операции не превышает десяти тысяч рублей, поэтому не рекомендуется экономить на качестве масла. Производить замену можно и самостоятельно, но кустарные условия для такого действа представляются абсолютно неподходящими.

Если машина застряла, нужно помнить об использовании нейтральной передачи при ее вытаскивании. В режиме буксировки следует пользоваться рекомендациями, которые дает производитель. Обычно достаточно посмотреть на переднюю стойку, там найдется вся нужная информация.

Коробка переключения передач DSG, как считают многие опытные водители, несколько сложнее в эксплуатации, чем привычные МКПП. Но эта коробка обеспечивает беспроблемное движение автомобиля, требуя лишь соблюдения некоторых несложных правил.

Просмотров:
5 549

Как использовать ДСГ?

Что надо учесть при эксплуатации роботизированной трансмиссии, чтобы не допустить ее преждевременного выхода из строя:

1. Такой тип коробок передач не переносит «дерганья». Лучше предотвратить резкое перемещение из одного ряда в другой при скорости движения потока машин не более 50 км/ч.
2. При езде в условиях пробок рекомендуется активировать режим S либо Manual. Благодаря чему вам не придется постоянно переключаться с первой на вторую и третью передачи и наоборот. Это позволяет увеличить ресурс эксплуатации сцепления.
3. Не допускайте пробуксовки колес в начале движения. Силовые агрегаты, которыми оснащаются Фольксвагены, вместе с роботизированной трансмиссией показывают отличную динамику. Поэтому надо быть осторожным, особенно на светофорах.
4. Включать нейтральную передачу при кратковременной остановке не рекомендуется.

 Загрузка …

Заключение

Коробку DSG-6 DQ250 нельзя назвать эталоном надежности и высокого ресурса, но узел довольно долго живет с правильной эксплуатацией автомобиля. Судя по отзывам водителей, необходимость проведения затратного ремонта в основном возникала по их вине: игнорирование правил вождения машиной с роботом, промедление в ситуациях, когда необходимо сразу ехать на диагностику автомобиля. Возможно, в будущем с появлением большего числа деталей, механизмов к роботу, удешевлением производства трансмиссии и развитием сети специализированных мастерских, произойдет снижение цен на обслуживание и ремонт DSG-6. Однако пока что коробку DQ250 сложно назвать бюджетной.
