Характеристики мотора 11186

Основные неисправности

Конструктивно заложена возможность загнуть клапана при обрыве ремня ГРМ. Использование исключительно оригинального ремня позволяет избежать этой проблемы. Проблема может возникнуть при некачественной сборке, что редко, или при выходе из строя системы натяжения ремня. При возникновении аварийной ситуации может погнуть распределительный и даже коленчатый валы.

После выполнения ремонта без замены коренных и шатунных вкладышей может упасть давление в масляной системе, и повыситься расход масла. Определить гнет ли клапана при фактическом обрыве ремня в условиях эксплуатации не представляется возможным, так как отсутствуют открытые данные производителя по такой неисправности.

Троение, пропуск зажигания. Выход из строя блока зажигания. Неисправность возникает из-за брака в самом блоке. Блок неремонтируемый и заменяется целиком.

Перегрев. Связан с загрязнением поверхности радиатора охлаждения. Другой причиной является неисправность термостатирующего элемента, который может зависнуть в открытом или закрытом положении. Наиболее часто встречается заклинивание элемента термостата в открытом положении, что выражается в пониженной рабочей температуре двигателя.

Стук клапанов. Является нормальным эксплуатационным износом. Устраняется подбором регулировочных шайб.

Мотор глохнет на холостом ходу или в движении. Проблема с электронными датчиками, которыми укомплектован мотор. В основном проблема решается заменой датчика массового расхода топлива (ДМРВ)

Плавают обороты холостого хода. Причиной является проблема с датчиком холостого хода или из-за наличия подсоса воздуха в вакуумный усилитель тормозов (необходимо проверить трубопроводы на наличие повреждений).

Повышенные обороты на холостом ходу. Данная неисправность указывает на прорыв трубопровода отсоса картерных газов.

Особенности двигателя

Из-за конструкции охлаждающей системы автомобиля двигатель не прогревается выше 80 градусов. Руководство  АвтоВаза не видит в этом ничего страшного, у них есть по этому поводу официальное информационное письмо. Прочитать его можно в материале: Какая рабочая температура 8 клапанного двигателя.

Конструкция двигателя проста как топор. Гидрокомпенсаторов нет, болячек не замечено. В основном проблемы могут возникать из-за неисправностей системы управления двигателем.

Видео разгона до 100 км в час

Своё видео ещё пока не снял, на дворе зима, поэтому подождём тепла. Именно тогда я выложу на наш канал в ютубе. А пока что видео от Грантоводов.

Вот ещё интересное видео. Оно интересно тем, что замер производится по приложению с навигатором, а это значит, что показания спидометра более точные, если навигатор хорошо откалиброван. Всем известно, что чем больше скорость, тем больше врёт спидометр автомобиля.

Параметры и технические характеристики лада гранта. лада гранта ваз 219010. лада гранта модель 219010

Существует большой выбор возможных комплектаций ВАЗ Гранта, в которых без труда можно найти оптимальную для себя. Бюджетная стоимость, высокий клиренс Лада Гранта, позволяющий легко преодолевать бездорожье, доступность обслуживания, вместительный салон, огромный багажник — это главные достоинства автомобиля.

Четырехдверный седан.

Пятидверный лифтбек в трех комплектациях:

• «стандарт»;
• «норма»;
• «люкс».

Технические характеристики Гранты в зависимости от комплектации будут различаться.

Слабые места двигателя ВАЗ 11183

Наиболее часто повторяющиеся слабые местаГенератор. Неожиданно после покупки нового автомобиля Вы начали слышать непонятный гул под капотом? Причин может быть много, но циничная статистика укажет Вам на то, что скорее всего Вы столкнулись с разрушением подшипника генератора. Конструкция двигателя не предусматривает механизм регулировки натяжения ремня генератора, и водитель может проверить натяжение только поворотом полотна ремня на 90 градусов. Данная проблема устранима. Возможна установка доработанного механизма натяжения и регулировки ремня генератора, который присутствует в свободной продаже в магазинах автотоваров.

Дроссельная заслонка. В ходе произведенных модернизаций конструкторы смогли решить проблему быстрого загрязнения дросселя на предыдущих двигателях АвтоВаза и установить электронный привод дроссельной заслонки, но все же случается, что работа узла на двигателе Гранты огорчает плаванием оборотов холостого хода и самопроизвольной остановкой двигателя. Рецепт всё тот же – промывка дроссельного узла жидкостью для очистки карбюраторов.

Датчик массового расхода воздуха. Если вы заметили потерю мощности, рост расхода топлива и загоревшийся чек на приборной панели. Данные причины указывают на необходимость проведения проверки датчика массового расхода воздуха, для чего, необходимо вооружиться мультиметром и гаечным ключом на 10. Водитель должен найти в разъёме датчика жёлтый выход провода (он ближе к лобовому стеклу) и зеленый выход (третий слева с той же стороны). Эти выводы датчика как раз и нужны нам. В авто разных лет в электрических схемах цвета данных проводов могут отличаться, но места расположения выводов одинаковые. Для контроля работоспособности, делается замер напряжения между указанными выводами при включенной массе, на неработающем моторе. Щупы тестера по своему размеру способны пройти через резиновые уплотнители разъёмов, вдоль указанных проводов, не нарушая их изоляции. Включаем массу, подключаем мультиметр и наблюдаем. Напряжение на исправном датчике в состоянии будет составлять 0.996…1.01 Вольт. Если напряжение до 1 В, все в порядке — ищем причины дальше, если же выше – просто заменяем его новым и радуемся улучшению приёмистости и экономичности ДВС.

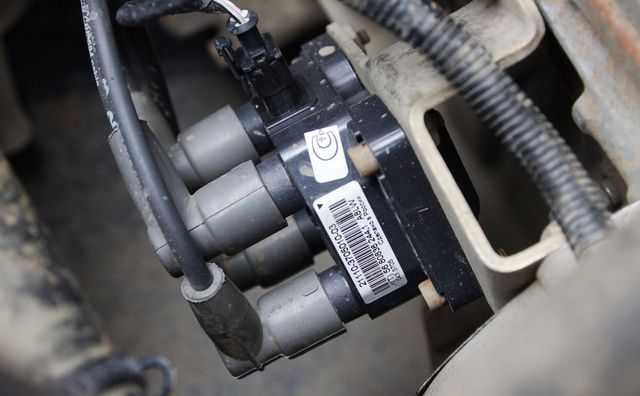

Катушки зажигания не отмечаются высокой надежностью. Неисправности с ними определяются с помощью загоревшегося чека на приборке, резким уменьшением мощности и слабым разгоном. Любители электрических схем могут прозвонить катушку тестером на наличие межвитковых замыканий. Решение все то же – банальная замена детали.

Термостат системы охлаждения. Западает на морозе перепускной клапан и двигатель не греется или прогревается очень долго. Сказывается низкое качество изготовления отечественных деталей. Владельцам рекомендую при подобных проблемах найти совместимый аналог более высокого качества.

Электронный блок управления. Находится под передней панелью и, как следствие частенько заливается охлаждающей жидкостью, так как шланги и патрубки системы охлаждения ДВС находятся в непосредственной близости. Как вариант избавиться от проблем в будущем – перенести его под бардачок.

Клапанный механизм. Клапаны на данном двигателе могут банально прогореть. Пока непонятно, кроется ли причина в качестве заводской регулировки тепловых зазоров или виновато топливо вкупе с перегревом. Но так или иначе, сканер обнаруживает ошибку Р0363 и владельцу нужно срочно ехать в сервис. Иначе дальне могут начаться проблемы уже с шатунно-поршневой группой.

Шатунно-поршневая группа. Те, кто не успел избежать прогорания клапанов или западания компрессионных и маслосъёмных колец столкнутся с такими проблемами, как большой расход масла и черный дымный выпуск на всех режимах работы ДВС. Выход один – квалифицированный ремонт с заменой колец. Использование низкокачественного масла и забитый масляный фильтр может привести к задирам на теле поршней и к тем же проблемам КШМ, указанным ранее.

Стартер. Если Вы слышите звук работающего стартера, но двигатель отказывается запускаться, не спешите винить аккумуляторную батарею. Дело может быть в ослабленных креплениях стартера или разрушенных зубьях шестерни ротора, которая входит в зацепление с маховиком, возможно также и перегорело втягивающее реле. Если же зубья обломаны или сильно изношены, мы услышим скрежет при работе стартера, при отказе реле — будет только звук работающего вхолостую электродвигателя. Устранить не так сложно: подтянуть крепления, заменить шестерню, заменить реле.

Особенности конструкции

После модернизации взятого в качестве эталона мотора 21114 двигатель 11183 имеет следующие нюансы конструкции:

• «высокий» блок цилиндров – высота увеличена на 2,3 мм в сравнении с 2110;
• крепеж – в отверстиях нарезана резьба М12 стандартного шага;
• коленвал – оригинальный, стальной, кованый, кривошипный радиус увеличен на 2,3 мм;
• прокладка ГБЦ – толщина 1,2 мм, обычная;
• камера сгорания – увеличена до 26 см3 за счет двухступенчатого фрезерования;
• катколлектор – трубки короткие, форма блока округлая.

ГБЦ 11183

Для снижения себестоимости изготовления в двигатель установлена шатунно-поршневая группа, шкив и маховик коленчатого вала от мотора 2110. Объемы камер сгорания увеличены для двигателя с единственной целью – обеспечение степени сжатия на уровне 9,6 – 10,0.

Гидрокомпенсаторов в этом ДВС изготовителем не предусмотрено, поэтому, с одной стороны, допускается применение масла более низкого качества. С другой стороны – экономию эксплуатационного бюджета при использовании дешевой смазки «съедают» расходы на периодическую регулировку клапанов в СТО, поскольку производитель рекомендует делать ее чаще.

Ременный привод генератора

Даже без улучшения характеристик мотор тяговитый и приемистый, вырабатывает заявленный производителем ресурс на 200%. Имеющиеся ремонтные размеры поршневой группы позволяют повысить период эксплуатации с учетом нескольких капремонтов до миллиона км пробега.

Регламент замены масла и деталей

Завод-производитель двигателя 11189 «Лады-Ларгус» обозначил следующий перечень, где указана замена расходных жидкостей и материалов:

• моторное масло и масляные фильтры — один раз в 15 000 км;
• топливный и воздушный фильтры, а также свечи — каждый второй технический контроль состояния авто;
• поликлиновый ремень, провода и «охлаждайка» — на каждые 90 000 км.

Технический осмотр и замену вышеперечисленных деталей и жидкостей должен проводить только опытный специалист автосервиса. Согласно отзывам автолюбителей, при каждом техобслуживании следует производить выставление зазоров клапанов.

Техническое обслуживание

Гарантированная эксплуатация двигателя ВАЗ-11186 обеспечивается при соблюдении рекомендованных изготовителем:

• режимов эксплуатации;
• сроков проведения технического обслуживания.

Техническое обслуживание мотора ВАЗ-11186 сводится к:

1. Регулярному осмотру силового агрегата, в результате которого можно обнаружить протечки масла и охлаждающей жидкости. При выявлении таких дефектов их необходимо устранить;
2. Регулярной замене моторного масла – через каждые 15 000 км пробега. При этом рекомендуется использовать моторное масло известных производителей, приобретая его у проверенных поставщиков.

Ремонт узлов силового агрегата

Как показывает практика, ничто не вечно, так само и узлы Вазовских силовых агрегатов. В этой части статьи, рассмотрим, основные неисправности, а также способы устранения и ремонта.

Ремень ГРМ или как не погнуть клапана

Наверное, самый интересующий вопрос большинства автомобилистов — гнёт ли клапана на моторах ВАЗ? Что касается двигателя ВАЗ 11189, то с уверенностью можно сказать, что клапана гнёт при обрыве ремня ГРМ. Конечно, гнуться клапаны могут и по другим причинам, но наиболее распространённой положено считать обрыв ремня газораспределительного механизма.

Ещё один вопрос, которые задают в автосервисах и на форумах автолюбители относительно ГРМ — как предотвратить загиб клапанов? Все очень просто — менять ремень ГРМ и ролики согласно техническим рекомендациям завода изготовителя. Так, в мануалах по обслуживанию двигателя 11189 рекомендованный период замены ремня составляет — 45-50 тыс. км пробега.

Что будет, если загибает клапана? Все очень просто — после загибания клапанного механизма выходят со строя такие важные элементы как направляющая втулка клапана, седло клапана, маслосъёмные колпачки. Впоследствии, может случиться так, что данная проблема отразиться на поршневом механизме. Одним словом, если гнёт клапана, то стоит надеяться на лучшее, а ожидать худшего — то есть капитального ремонта.

Как проводится замена ремня ГРМ и роликов:

1. Сначала, необходимо демонтировать защитный кожух.
2. Затем, фиксируем распределительный вал, но перед этим необходимо выставить метки ГРМ.
3. Откручиваем натяжной ролик, чтобы освободить ремень.
4. Далее, демонтируем непосредственно сам ремень.
5. Меняем натяжной ролик.
6. Устанавливаем обратно ремень ГРМ.

Неисправность водяного насоса

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости в системе двигателя. Это сделано для охлаждения и чтобы мотор не сгорел. Выход такого узла со строя означает, что дальнейшая эксплуатация силового агрегата невозможна, поскольку возникнет перегрев и первое, чего коснётся — это головка блока цилиндров. Чтобы избежать такого, следует регулярно диагностировать деталь и проводить вовремя замену.

В замене помпы нет ничего сложного. Процедура аналогична смене ремня газораспределительного механизма. После демонтажа ремня следует открутить болты крепления водяного насоса и заменить его. При этом следует отметить, что охлаждающую жидкость необходимо слить с системы и после замены долить до нужного уровня.

Диагностика ЭБУ

Одной из самых частых процедур, которые проводят автомобилисты — диагностика неисправностей электронного блока управления двигателем. Эту процедуру, зачастую, выполняют в автосервисе, поскольку не у каждого водителя имеется специальный портативный диагностический ПК.

Техобслуживание

Согласно рекомендациям АвтоВАЗ двигатель 11183 должен обслуживаться по регламенту:

Объект техобслуживания	Время (месяц) или пробег (10 000 км) что наступает раньше
Привод ГРМ	36/ 1
Аккумулятор АКБ	12/2
Зазор в клапане	24/2
Вентиляция картера	24/2
Ремни, приводящие в действие навесное оборудование	24/2
Топливопровод и крышка бака	24/2
Моторное масло	12/1
Маслофильтр	12/1
Воздухофильтр	12 – 24/4
Топливофильтр	48/4
Контуры обогрева/охлаждения	24/4
ОЖ	24/4
Датчик кислородный	10
Свеча зажигания	12 – 24/2
Коллектор выпускной	12/1

По умолчанию система охлаждения имеет объем 7,8 л. На конвейере обычно заливается красный антифриз Felix Carbox 40. Замена производится любой охлаждающей жидкостью с учетом температурного диапазона 85 градусов. Поскольку устройство ДВС достаточно простое, операцию ТО можно выполнить собственными силами.

Общие показатели между 21116 и 11186

Как двигатель с индексом 21116, так и движок 11186 имеют одинаковые показатели в отношении:

1. Экономичности.
2. Приемистости.
3. Ремонтопригодности.
4. Вибрационного и шумового уровня.
5. Легкой шатунно-поршневой группы с новыми технологиями.

У обоих движков есть одинаковые проблемы:

• С плавностью оборотов.
• Наличию стуков и шумов под капотом.
• В области электронного блока управления.
• Троения от прогара клапана.
• Остановки машины из-за заглохшего мотора.
• С поломкой термостата.
• Масляных протечек из-под клапанов.

Как Лада Гранта с мотором 11186, так и Приора с движком 21116 расходуют топливо:

• В черте городских дорог в порядке 1 литров.
• По трассе до 5,3 л.
• При смешанном проезде до 6.8 литров.

У моторов нет гидрокомпенсаторов, поэтому клапаны нужно регулировать через 15000 км. пробега. А для ШПГ необходимо исключить ударные нагрузки. Двигатели любят только качественное топливо, причиной служит высокая степень сжатия и склонность к детонациям.

В чем отличия силовых установок при сравнении

Кроме разных производителей ШПГ каждый из моторов создавался для моделей автомобилей:

1. 11186 разработали на Калину и Гранту, чтобы не было обрыва ремня сюда ставят дорогие марки типа Gates с автоматическими натяжителями и внушительными сроками службы до 200 000 км.
2. 21116 предназначен для Приоры, где стандартная шатунно-поршневая группа заменена моделью от корпорации Federal Mogul.

В двигателе 11186 из-за более облегченной ПШГ выхлопные газы перестали сталкиваться и создавать противодавление. Конструкторы внесли изменения:

• Удлинены трубы катколлекторов.
• Изменена форма цилиндров блока со схемой входа.

От подобных действий снижено сопротивление с потерями.

При обслуживании автомобилей с двигателем 21116, чтобы продлить срок эксплуатации необходимо учесть:

• Замена масла с масляным фильтром происходит через каждые 15 000 км.
• Свечи зажигания, воздушные и топливные фильтры меняют через 30 000 км.
• Охлаждающая жидкость с приводными ремнями и высоковольтными проводами подлежат замене после 90 000 км.

Автомеханики рекомендуют проводить замену масла при силовом агрегате 11186 через 10 000 км., предварительно его прогрев. Самой распространенной проблемой этого движка считаются стуки мотора из-за неотрегулированных зазоров в клапанах. Если водитель хорошо следит за этой частью, значит возникла поломка в поршнях или коренных подшипниках коленвала, а владельца ждет капремонт двигателя.

Часто в движке 21116 замечают нестабильность оборотов, появляются сбои при холостом запуске. Причина кроется в датчиках или электронике. Перегрев агрегата случается при выходе из строя термостата или вентилятора, происходит утечка жидкости охлаждения.

Новый мотор 11186 стоит 61 000 рублей. Купить 21116 можно за 58 000 рублей. На вторичном рынке находятся в продаже самые дешевые варианты обоих индексов, но выбрать приличный из них очень трудно. Обычно мастера вычищают до блеска, вышедший из строя мотор и не дают на его работоспособность гарантии. Можно подобрать уцелевший после аварии движок, но сколько он прослужит неизвестно.

Недостатки двигателя ВАЗ 11183

Одним из важнейших недостатков данного двигателя является необходимость регулировки клапанов. При неправильной регулировке и выставлении уменьшенного теплового зазора клапаны и их сёдла будут прогорать, а при несвоевременной регулировке, вследствие износа кулачков распредвала и толкателей, зазор будет увеличиваться, что приведёт к ускорению износа и увеличению шумности работы двигателя.

Не может похвастаться этот силовой агрегат, устанавливаемый на Ладу, Калину и Гранту своими динамическими качествами. Несмотря на то, что он был доработан, получил электронную педель газа и повышенную экологичность, его тяговитость в условиях бездорожья и езды на низших передачах идёт против скорости разгона и приёмистости. С этой проблемой сталкиваются владельцы, у которых из-за этой особенности не получается совершить обгон в короткий промежуток времени. Но несмотря на этот недостаток, мощность мотора уже увеличена за счёт измененной дроссельной заслонки и электронной педали газа.

Ресурс. Производитель заявляет нам о том, что ресурс до капитального ремонта составляет 150 000 км, но эту цифру не всегда можно считать справедливой, а только при наличии идеальных условий, коими наши регионы похвастаться не могут, а на большей части территории нашей страны качество дорог очень низкое. При эксплуатации в благоприятных дорожных условиях ресурс заканчивается после пробега 200 000 — 250 000 км.

К сожалению конструкторы не избавились от старой болезни всех ВАЗов. Компоновка системы охлаждения такова, что подводящие каналы отопителя установлены под его радиатором. Минус заключается в обратном наклоне радиатора отопителя, что является причиной скопления воздуха в радиаторе и его частичной работе. Эта конструкция системы охлаждения и отопителя салона заставляет владельцев периодически бороться с завоздушиванием.

Наличие электронной педали газа подкидывает нам проблему с датчиком положения дроссельной заслонки. Этот узел недостаточно проработан конструкторами. Поэтому будет не лишним для владельцев Грант и Калин знать артикул этого датчика.

В доработанном движке ВАЗ-11183-50 убраны часть недостатков ВАЗ – 11183, такие, как регулярные загрязнения дроссельной заслонки, загнутые клапана, низкая мощность и многие другие. Но ничто не отменяет последствия доработок, которые не всем по душе, это увеличенный расход, проблемы с электронным блоком управления и датчиками. Несмотря на то, что частота подкапотных исследований владельцев отечественного автопрома постоянного сокращается сталкиваться с рядом неприятных недостатков этих двигателей нам все равно придётся.

Вывод. Есть у мотора изъяны, но из положительных моментов хочется отметить фактический ресурс работы до капитального ремонта, превышающий на 75-100% заявленный производителем. Большой ресурс ремонтопригодности блока цилиндров, а также предусмотренные в соответствии ремонтной, конструкторской документации налаженное производство деталей с ремонтными размерами, позволяют ремонтировать ДВС и продлять жизнь автомобилям. Кроме того, штатные поршни (безвтыковые) предохраняют от проблем с встречными ударами поршней и клапанов при обрыве ремня ГРМ. Оценка надежности и качества двигателя «удовлетворительно».

P.S. Уважаемые автовладельцы! Ваши отзывы и комментарии могут дополнить информацию по слабым местам и недостаткам ДВС.

Тюнинг мотора

Изначально двигатель 21127 уже получил заводской тюнинг, но возможности для дальнейшего повышения мощности все же остались:

• в дополнение к штатному ресиверу монтируется заслонка диаметром 54 мм для достижения характеристики около 110 л. с.;
• еще 10 л. с. добавит замена выпускного катколлектора «пауком»;
• распредвал Стольникова модификации 8.9 придаст мощности в верхнем диапазоне оборотов.

Тюнинг 21127

Возможен комплексный тюнинг за счет установки распредвала Стольников 9.15 с фазовым смещением 316 градусов, заменой форсунок на Бош 431 360 (более производительные в сравнении с штатными) и фрезеровкой ступеней седла клапана. В этом случае ДВС получит около 150 л. с.

Таким образом, мотор 21127 является тюнингованной в промышленных условиях версией предыдущего ДВС 21126. Характеристики улучшены только за счет модификации впускной воздушной системы (заслонка внутри ресивера плюс ДАД, ДТВ).

Тюнинг ДВС

Для повышения характеристик, которые имеет двигатель 11183, может использоваться тюнинг нескольких видов:

• доработка впускного коллектора – шлифовка внутренних каналов, выравнивание их длины либо использование индивидуальных ресиверов, установка 54 мм заслонки, фильтра нулевого сопротивления;
• переделка системы выпуска отработанных газов – коллектор по схеме 4/2/1, вынос каталитического нейтрализатора в отдельный узел;
• замена распредвала – используются подходящие модификации валов Нуждин или Динамика;
• модернизация ГБЦ – фрезеровка;
• установка облегченных деталей – Т-образные клапаны, поршня и шатуны.

Практика показывает, что чип-тюнинг для 8 клапанных ДВС не эффективен, а турбирование приводит к повышенному износу деталей, поэтому эти способы применяются редко.

Таким образом, мотор 11183 обладает серьезным преимуществом – не гнет поршнями клапаны при обрыве ременного привода ГРМ. Однако существует ряд недоработок, которые были исправлены лишь в более поздних версиях моторов производителя АвтоВАЗ.

Двигатель 11183 – это двигатель, устанавливаемый на самые дешевые версии бюджетных автомобилей ВАЗ: седана «Лада Калина» (2001 — 2011) и сменившую ее модель «Лада Гранта» (2011). Они заменили долгое время выпускавшиеся автомобили семейства «Самара».

Двигатель ВАЗ 11183 представляет собой продукт модернизации известного мотора 2111, который в с вою очередь заменил устаревший (карбюраторный) 21083 .

Мотор 11183 (другое название двигатель ваз 21114 ) отличается от 2111-го (объем цилиндров 1,5 л.):

• высотой блока цилиндров;
• увеличенным ходом поршня.

За счет этого конструкторам удалось увеличить объем цилиндров и повысить мощность двигателя. В результате проведенных работ двигатель 11183 значительно улучшил эксплуатационные характеристики (надежность, экологичность и др.). Из-за того, что его сборка осуществляется на различных производственных участках ОАО «АвтоВАЗ», мотор известен автолюбителям под названиями:

• 11183;
• двигатель 21114 ;
• 2114;
• Калина мотор;
• мотор Калина и др.

Что такое маховик в автомобиле?

По сути дела, маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям можно отнести:

• уменьшение колебаний при вращении коленвала ДВС. В этом случае маховик выступает как часть двигателя;
• передачу момента на КПП от силового агрегата. Маховик кроме всего прочего является первичным диском сцепления;
• передачу момента на коленвал от стартера. Через венец маховика от стартера поступает момент для раскручивания коленвала и запуска двигателя.

Чтобы лучше понять принцип его работы и те возможности, которые реализует конкретное устройство, надо рассмотреть отдельно каждый случай применения.

Характеристики двигателя ВАЗ 21116 1.6 8V Гранта, Калина 2

Параметр	Значение
Конфигурация	L
Число цилиндров	4
Объем, л	1,597
Диаметр цилиндра, мм	82
Ход поршня, мм	75,6
Степень сжатия	10,5
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	SOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	66 кВт-(90,0 л.с.) / 5600 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	143 Н·м / 3500 об/мин
Система питания	распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 4
Вес, кг	112

Конструкция двигателя

Четырехтактный двигатель с распределенным впрыском топлива; с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал; с верхним расположением распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Блок цилиндров

Блок отливается из высокопрочного чугуна. Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала. Каждому цилиндру, по результатам замера его диаметра, присваивается размерный класс.

Параметр	Значение
Материал	высокопрочный чугун
Диаметр цилиндра, мм	82
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм	89
Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм	197,10
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм	54,52
Вес, кг	31,000

Блок цилиндров хоть и с собственным индексом, но в точности как у двигателя ВАЗ-21126: с дополнительными форсунками для охлаждения поршней маслом и платохонингованием стенок цилиндров, снижающим продолжительность обкатки. Обработка стенок выполняется в соответствии с требованиями фирмы Federal Mogul. У блока 21116 три класса через 0,01 мм (А, В, С). Клеймо класса цилиндра расположено на нижней плоскости блока.

Шатун

Параметр	Значение
Длина, мм	133,32
Диаметр отверстия верхней головки, мм	18
Вес, г	410

Шатун не имеет разделения на классы по диаметру отверстия верхней головки, такая маркировка на нем отсутствует. Шатуны подразделяют на классы по массе. Маркировка, выбита на верхней головке шатуна (Ф, Л, Б, Х, М, В, Ц, Н, Г). Различие по массе между классами ±7 граммов. Для двигателя 21116 допускается установка шатунов с двумя либо тремя метками.

Технические характеристики двигателя ВАЗ-21126-77

	ВАЗ-21126-77
Устанавливается на автомобили:	Лада Гранта Спорт и Лада Калина Спорт
Годы выпуска, год	с 2013
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Степень сжатия	11
Объем мотора, л	1,6
Мощность	120л.с./5900об.мин
Крутящий момент	154Нм/4740об.мин
Расход  топлива (город/трасса/смеш), л	-/-/7,8 на 100км
Расход масла	50г/1000км
Количество масла в двигателе	3,5л
Ресурс двигателя (по паспорту/реально)	200/200тыс.км.

Напомним, в другой статье мы определяем лучший двигатель ВАЗ для современного автомобиля Лада.

Ключевые слова: двигатель лада гранта | двигатель лада калина

10

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Определяем, какой двигатель рисковый

Большое количество силовых агрегатов ВАЗ и вероятность попадания на экспериментальную модель затрудняет определение, является ли двигатель на том или ином авто «втыковым». При этом даже штудирование тех. документации не всегда дает достоверный ответ.

Определить, гнет ли клапана на двигателе, позволяет только его физическая проверка. Операция эта не совсем простая, особенно это касается 16-клапанных агрегатов, но она позволяет точно установить подверженность их к изгибу клапанов.

Данный метод подойдёт для проверки автомобилей и от других производителей.

Алгоритм работ проверки очень прост:

• Снимаем с двигателя ремень ГРМ;
• Устанавливаем поршень первого цилиндра в ВМТ;
• Проворачиваем распределительный вал (16-клапанной версии — два) на два оборота;
• Выставляем ВМТ на втором цилиндре и снова делаем два оборота.

Если при проверке распредвалы вращались, не стопорясь – двигатель клапаны не гнет.

Этот метод проверки хоть и трудоемкий – надо разбирать привод ГРМ, затем снова собирать, выставлять по меткам, но он дает точный ответ.

Двигатель ВАЗ 11183-1000260. Характеристика двигателя ВАЗ 11183.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,596
Степень сжатия:	9,6-10
Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин.:	60 кВт.-(82 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	75,6
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	800 – 850
Максимальный крутящий момент при 2500-2700 об/мин., Н*м:	120
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением
Свечи зажигания:	А17ДВРМ, BPR6ES(NGK)
Вес, кг:	112

Температура перегрева двигателя ваз 11183: рабочая 95°. Система охлаждения имеет объем 7,8 л.

Особенности двигателя.

Двигатель ВАЗ 11183 может применяться для установки на автомобили ВАЗ Lada Kalina и ее модификации.

Двигатель 11183 восьмиклапанный четырехцилиндровый силовой агрегат объемом 1,6 литра.

Следует отметить, что двигатель 11183 по конструкции основных узлов : блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от варианта ДВС ВАЗ 21114.

Разработан новый блок цилиндров мод. 11183-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой. (смотреть «Блок цилиндров») Для увеличения объема двигателя потребовалось увеличить высоту блока на 2,3мм.( высота от оси коленчатого вала до верхней поверхности блока – 197,1мм ). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

На двигателе используется коленчатый вал мод. 11183-1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель – «11183».

Маховик и шкив коленчатого вала используются от двигателя 2110.

В двигателе применяется шатунно-поршневая группа 2110.

Чтобы не увеличивать степень сжатия была увеличена и усовершенствована форма камеры сгорания. Головка блока цилиндров с увеличенной камерой сгорания получила индекс – «11180». На приливе головки имеется соответствующая маркировка.

Существует ряд конструктивных решений , которые отличают двигатель ВАЗ 11183 от мотора ВАЗ 21114.

В электросистеме применяется генератор 5132.3771(90 А). Для крепления генератора использован новый кронштейн. Оригинальным является механизм натяжения ремня генератора.

На двигателе ВАЗ 11183 установлен поликлиновый ремень генератора 1118-1041020 – 6РК882 (882мм).

Одной из последних доработок отечественного автопрома является двигатель ВАЗ 11183. Он разрабатывался изначально, как замена морально и технически устаревшей модели ДВС 2108 и его модификаций. Но, впоследствии этими силовыми агрегатами стали комплектоваться автомобили ВАЗ 1118 «Калина».

Технические особенности двигателя 21116

Выпуск 1.6 литрового и 8 клапанного мотора 21116 начался в концерне АвтоВАЗ с 2011 года. Этот силовой агрегат по конструкции:

1. Обновленная версия от 21114.
2. Сборка ШПГ взята от Federal Mogul.
3. С измененной системой охлаждения.
4. Добавленными антифрикционными вставками на поршневых юбках.
5. Новыми масляными форсунками.
6. Впускными и выпускными коллекторами.

В головке блока цилиндров произошли изменения с повышенной степенью сжатия на дополнительных точках крепления с автоматическим натяжением ремня. Вместо пропитанного текстолита стали использовать в качестве прокладки между головкой и блоком металлический материал, который усилил герметичность соединений, избавив эти участки от протекания масла. Впрыск горючего происходит с помощью нейтралитических дожигателей. Изменение индекса 21116 на 11186 связывают с поставщиком шатунно-поршневой группы. Когда АвтоВАЗ стал сам выпускать ШПГ он присвоил свой индекс двигателю.

Выводы

Таким образом, мы выяснили, какими именно моторами оснащаются Гранты, являющиеся на сегодня самыми доступными автомашинами из всей линейки автомобилей, выпускаемых Волжским автозаводом. Разбег (в том числе и ценовой) между различными комплектациями довольно велик, что вызывает значительное недовольство в среде автолюбителей. Однако, несмотря на это, Гранта, в том числе и с 8-тактовыми моторами, очень активно реализуется в самых разных регионах страны.

Объявлена стоимость нового автомобиля LADA Granta
Реализация Lada Granta на территории Европы начнется в конце 2012 года
Гранта вновь лидер продаж
Лады с АКПП вновь стали доступнее
Гражданская версия LADA Granta Sport будет стоить 429 000 рублей
«АвтоВАЗ» планирует увеличить производство седанов LADA Granta в комплектации «Люкс»
