Ммз 240 двигатель характеристики

Общие сведения

В качестве силового агрегата трактор оснащается четырехцилиндровым дизельным двигателем Д 240. Дизель имеет жидкостное охлаждение и весьма простую конструкцию, что позволяет использовать трактора в различных условиях в широком диапазоне температур. Выпуск мотора велся непосредственно на заводе МТЗ. Двигатели поставлялись не только для комплектации минских тракторов, но и на завод ЮМЗ в г. Днепропетровск.

Для более полноценной реализации характеристик двигатель Д 240 комплектуется только механической коробкой передач, представляющей собой девятискоростной основной агрегат и двухступенчатый редуктор с понижающей передачей. Это одна из особенностей. Благодаря такой конструкции трактор имеет 18 передач переднего хода и 4 – заднего. Дополнительно тяговый диапазон может быть расширен установкой дополнительной пониженной передачи — так называемого редуктора ходоуменьшителя. Невысокая цена двигателя Д 240 позволяет удерживать стоимость тракторов на определенном уровне. Фотография дизеля, установленного на тракторе МТЗ 80, представлена ниже.

Двигатель имеет объем цилиндров 4,75 литра и развивает мощность до 80 сил. Ранние версии мотора имели мощность на 5 сил меньше. В настоящее время цена двигателя Д 240 после капитального ремонта составляет 90-120 тыс. рублей, а новый агрегат будет стоить немного дороже — 189 тыс. рублей.

Марки и заправочный объем

При выполнении технического обслуживания не следует руководствоваться данными таблицы объемов емкостей, т.к. в большинстве случаев объем заправляемой жидкости меньше.

Расчет объема смазывающе-охлаждающих жидкостей (СОЖ) выполняется с учетом обеспечения требуемого режима агрегатов, а объем предназначенных для них емкостей учитывает нагрев и температурные расширения при работе, объем соединяющих агрегаты и емкости трактов и магистралей, способ применения СОЖ.

Например, для комбинированной смазки деталей двигателя используется заливаемое в картер двигателя масло. К трущимся поверхностям (шейки коленчатого и распределительного вала, втулки промежуточной шестерни и шестерни топливного насоса) оно подается под давлением непрерывно, клапанный механизм смазывается под пульсирующим давлением, остальные детали смазываются разбрызгиванием.

Читать также: Шпилька колеса шевроле кобальт артикул

Количество заправляемых материалов и их марка должны соответствовать указанному в техническом руководстве на трактор, с учетом времени года и температуры воздуха.

Допускается применение марки масел М-10Г2К и М-10Г2 с аналогичными характеристиками. Объем заливки в картер двигателя составляет 12 л.

Для смазки топливного насоса четырехплунжерного и воздухоочистителя также применяется моторное масло перечисленных марок. Объем заправки для первого составляет 0,25, для второго — 1,5 л.

При низких температурах — от -40°С и ниже — допускается разбавление масла на 15% дизельным топливом для смазки топливного насоса.

Картеры механизмов силовой передачи заправляются полностью, для плановой замены требуется 40 л трансмиссионного масла марок ТАп-15В, ТСп-10, ТСп-15К или ТАД-17. Эти же марки используют для колесного редуктора, верхней конической пары, опоры привода и приводного шкива, эти механизмы также заполняются в полном объеме.

К силовой передаче относится и понижающий редуктор, выполненный в одном корпусе с механизмом сцепления. Сухое сцепление фрикционного типа установлено в сухом отсеке корпуса, смазка в устройстве механизма сцепления требуется только для выжимного подшипника, для этого применяют солидол или ЛИТОЛ-24. Попадание масла из отсека понижающего редуктора в сухой отсек недопустимо.

Для узлов гидросистемы и гидроусилителя руля применяются марки моторного масла:

Смазка подшипников многих узлов — втулок, шарниров, ступиц, опоры карданной передачи и других — выполняется пластичными консистентными смазочными материалами ЛИТОЛ-24, солидол или LCP-GM. Эти материалы заливают с помощью специального шприца через тавотницы.

Сколько масла нужно заливать в двигатель МТЗ-80 и через сколько моточасов его менять?

Своевременная забота о двигателе, регулярная замена масла увеличит срок службы неприхотливого трактора МТЗ-80. Смазочный материал должен быть надлежащего качества и соответствовать времени года. Летом используется смазочная жидкость с индексом вязкости 10, а зимой – класс вязкости 8.

Читать также: Температурный датчик ауди 80 б3

Согласно карте смазки МТЗ-80, полная замена масла рекомендована каждые 480 моточасов для М-10Г2 и М-8Г2, каждые 240 моточасов для М-10В2 и М-8В2.

Произведя замену, требуется запустить дизель на несколько минут и остановить. Затем, при необходимости, еще долить до верхней риски. Одновременно следует менять или промывать фильтр. Уровень масла требует более частого внимания.

Нормой считается верхняя метка маслоизмерительного стержня. Емкость картера двигателя 15 литров. При необходимости производить доливку. Полностью заправленный бак предохраняет масляный состав от вспенивания и «старения», что благоприятствует успешной жизни железного коня.

Работа трактора при масляном уровне ниже нижней черты масломера категорически запрещена. Для предупреждения опасной ситуации достаточно следить за давлением системы нашего белорусского друга.

Следуя вышеперечисленным рекомендациям, вы продлите время эксплуатации МТЗ-80.

Двигатель Д240- Технические характеристики и объем двигателя

Начиная с 1974 года, с конвейера Минского тракторного завода сходит универсальный колёсный трактор марки МТЗ 80. Конструкция разрешает использовать машину в областях: сельское хозяйство, строительство, жилищная сфера. Среди колёсных тракторов, модель распространена, поскольку количество выпущенной техники превосходит конкурентов.

Причина популярности технического средства, применение надёжной и в то же время простой силовой установки, роль которой выполнял двигатель Д240. Конструкция агрегата проста, не требует сложных условий по уходу, используется в температурных диапазонах как южных, так и северных широт. Кроме того, приемлемая цена двигателя и установка на Д240 ассортимента навесного оборудования делает устройство доступным для массы покупателей.

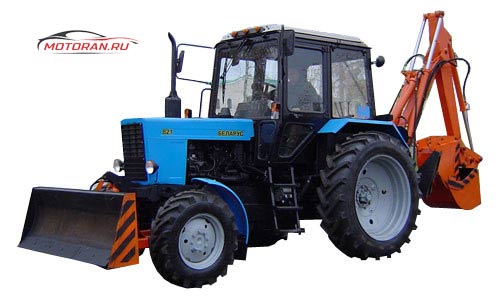

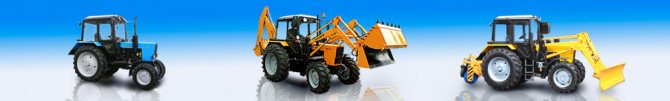

Трактор МТЗ 82.1 с навесным оборудованием:

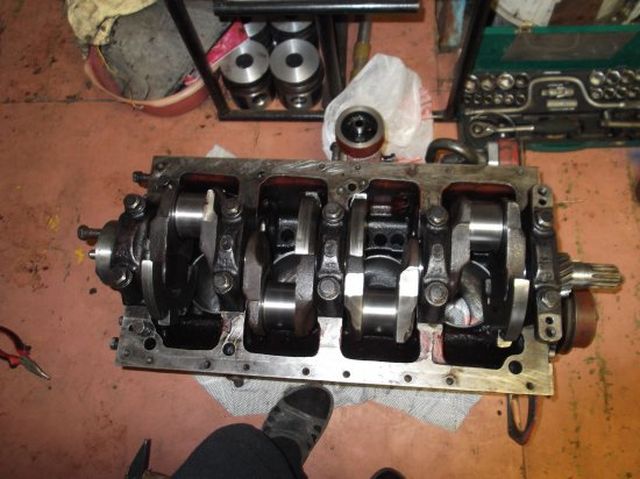

Кривошипно-шатунный механизм

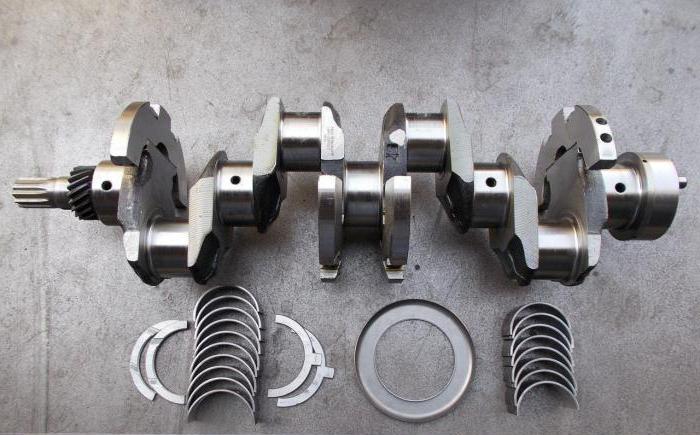

Стальной коленчатый вал двигателя имеет пять опор, что способствует обеспечению его долговечности. Шатунные шейки вала оснащены особыми полостями для очистки масла под воздействием центробежной силы. Для обеспечения равномерности вращения и снижения нагрузок на опоры на щеках вала установлены противовесы. На переднем конце конструкции установлена шестерня для привода механизма газораспределения и шкив для ременного привода вспомогательных агрегатов. На противоположном конце вала установлен маховик. Покажем вам коленчатый вал Д 240 на фото ниже. Здесь хорошо видны дополнительные противовесы на крайних его щеках.

Поршни дизеля Д 240 изготовлены из алюминиевого сплава и имеют пролитую в днище камеру сгорания. Этот элемент оснащается тремя компрессионными и одним маслосъемным кольцом. Палец поршня изготовлен из хромоникелевой стали. Он плавающего типа, пустотелый. Фиксация пальца в поршне осуществляется пружинными кольцами. Шатуны дизеля стальные, с двутавровым профилем.

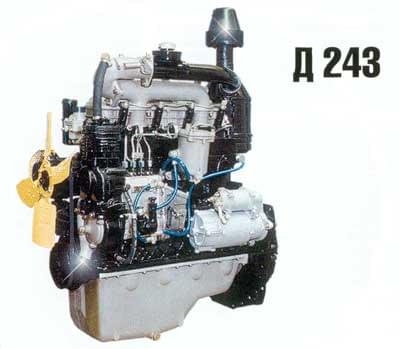

Основные элементы дизеля Д-243

Конструкция двигателя имеет классическую компоновку. Основой ему служит отлитый из чугуна блок цилиндров. Головка блока цилиндров, так же из чугунного литья, с элементами механизма газораспределения. Снизу блок цилиндров закрывает масляный поддон – картер.

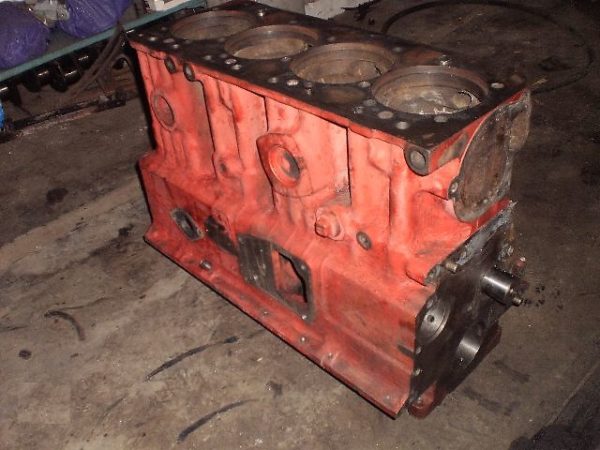

Блок цилиндров двигателя Д-243

Блок цилиндров – основа корпуса дизеля. Отливается из чугуна и имеет четыре расточки для установки гильз образующих цилиндры. Для установки гильз в расточках блока имеются два посадочных пояса.

Гильза фиксируется буртом в верхнем посадочном поясе. А нижняя же ее часть уплотняется парой колец из резины, установленных в проточках блока. Между гильзой и целиндровым блоком образуется пространство, с циркулирующей охлаждающей жидкостью.

Значение диаметра внутри гильзы подразделяется на три размера: малый, большой и средний. Маркируются они соответственно буквами (М), (С) и (Б), наносится маркировка в нижней части гильзы.

Приливы в торцовых стенках и поперечных и внутренних перегородках блока образуют опоры коленвала. На приливы устанавливаются крышки, образующие постели для монтажа коренных подшипников. Каждая крышка индивидуальна т.к. проточена под определенную постель, поэтому заменять ех крышками с других постелей запрещенно.

Так же в блоке имеются каналы по которым к коренным подшипникам и подшипникам распредвала поступает смазка. С наружи блока есть обработанные плоскости, служащие креплением для различного оборудования: ТНВД, фильтров, водяной помпы и так далее.

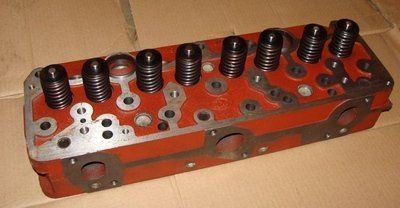

Головка цилиндров двигателя Д-243

Головка цилиндра является цельнолитой чугунной деталью, служащей основой для механизма газораспределения и топливной системы. В головке цилиндров имеются каналы для поступления в цилиндры свежего воздуха и отведения отработанных газов. Перекрываются каналы выпускными и впускными клапанами.

Под клапана, монтируются седла. Для достижения полной герметичности каждый клапан притирается к седлу индивидуально. Изготавливаются седла из высокопрочной и тугоплавкого сплава. Для отведения тепла головке имеются полости с циркулирующей в них охлаждающей жидкостью.

Сверху располагаются коромысла, всасывающий коллектор и колпак скрывающие клапанный механизм. Со стороны ТНВД в головке закреплены форсунки. С другой стороны выхлопной коллектор.

Уплотнением между блоком и головкой выступает асбестовая, армированная сталью прокладка. В прокладке, отверстия для гильз а так же канала для смазки окантованы обечайками из стали.

Характеристики

МТЗ-80 обладает схожими техническими характеристиками с советским трактором МТЗ-50, так как является результатом его серьезной модернизации. К основным отличиям можно отнести кабину больших размеров, принципиально переработанную с учетом современных стандартов звуко- и теплоизоляции (особенно на моделях МТЗ-80 Беларус), современный двигатель, развивающий скорость до 33,2 км/ч, переработанную трансмиссию. Нельзя забывать и про то, что трактора последних годов выпуска оснащаются функциональной гидравлической системой.

Кабина большого размера МТЗ 80

Характеристики МТЗ-80 существенно варьируются в зависимости от установленного навесного оборудования. На основе базового шасси можно создать универсальную строительную, производственную технику, или спецтехнику для узких специализированных работ. На трактор устанавливаются такие агрегаты, как плуг, борон, щетки, ковши, оборудование для распашки и земляных работ. Устанавливаются ли они на трактор Террион описано в другой статье.

Габариты, сколько весит

Трактор МТЗ-80 обладает относительно небольшими габаритами и массой, приведем стандартные размеры.

Длина 3850 мм.
Ширина 1970 мм.
Вес 3770 кг.
Просвет 465 мм.
Колея 1350-2100 мм.

В конструкции МТЗ-80 используется гидравлическая система для использования широкого спектра агрегатов. Она обладает повышенной грузоподъемностью и выдерживает оборудование весом до двух тонн, позволяет установить как прицепное, так и навесное оборудование.

Система имеет раздельную агрегатную конструкцию, благодаря чему можно регулировать глубину распахивания грунта в силовом и позиционном диапазонах. При транспортировке навесные агрегаты устанавливаются очень надежно механическим способом.

Двигатель

Первоначально МТЗ-80 оснащался двигателем Д-240. На 1974 год это был один из самых массовых, функциональных и надежных дизельных моторов. На постсоветском пространстве большинство тракторов Д-240 первых массовых серий до сих пор работают на этом агрегате, поэтому остановимся на нем подробнее.

Вот как он выглядит на фото:

Двигатель Д-240

Конструкция Д-240 подразумевает наличие четырех цилиндров, общую камеру сгорания. Горючая смесь образуется объемно-пленочным способом.

Двигатель имеет мощность в 80 л.с., что по современным меркам считается весьма скромным показателем (у трактора т 70 этот показатель 160 литров), но на самом деле для решения большинства задач, встающих перед владельцем МТЗ-80, этой мощности вполне хватает. При грамотной эксплуатации трактор легко справится и с трудными задачами.

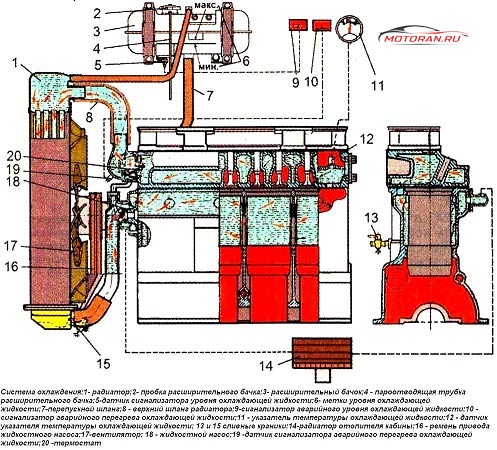

Система охлаждения

Трактор МТЗ-80 оснащается системой охлаждения закрытого жидкостного типа. Для ее работы используется водяной центробежный насос, пластинчатый радиатор, обеспечивающий хорошую теплоотдачу, и мощный вентилятор, прогоняющий воздух в нем.

Охлаждающая жидкость заливается в специальную «рубашку» из двух стенок, и циркулирует по трубопроводной системе от системы теплообмена к двигателю. Охлаждающая система регулируется с помощью термостата.

Жидкость равномерно проходит через рубашку, беспрерывно подкачиваемая помпой, и циркулирует по радиатору. Вентилятор охлаждает ее и жидкость вновь отправляется в резервуар, откуда процесс повторяется по кругу.

На видео вы увидите как он пашет поле:

Технические характеристики двигателя Д 240

Популярностью силовая установка обязана простоте и надёжности. Решающую роль сыграли характеристики двигателя Д240, которые на момент выпуска, отвечали ожиданиям пользователей.

Двигатель Д240 технические характеристики:

Данные Расшифровка
Силовой агрегат, количество тактов 4
Смесь топлива и воздуха Камера в поршне
Давление впрыска горючего (кгс*см2) 175-180
Цилиндры, итого (шт.) «4»
Положение цилиндров вертикально, ряд
Объём агрегата (л.) 4,75
Очерёдность хода «1» + «3» + «4» + «2»
Цилиндр, поперечник (мм.) 110
Поршень, ход (мм.) 125
Отношение полного объёма к объёму камеры сгорания 16
Мощность (л.с.) 80
Импульс (кгс*м) 28
Вес двигателя д 240 (кг.) 430
Ресурс (км.) 500000
Смазка Система смазки (нагнетание + пары масла)
Моторное масло, объём (л.) 15
Масло Летнее: М10Г, М10В;Зимнее: М8Г, М8В, ДС-8
Охлаждение Жидкостью, замкнуто, вентиляция
Объём антифриза (л.) 19

В таблице указана масса сухого агрегата.  Дополнительное навесное оборудование или заправка установки жидкостями, увеличивает вес двигателя Д240 в сборе в сторону больших величин, нежели указаны в таблице.

За счет того, что технические характеристики агрегата показывали неплохие параметры по мощности и динамике, мотор часто используют для переоборудования автомобилей ЗИЛ и ГАЗ.

Наиболее частые поломки моделей

К типичным неисправностям тракторных двигателей относят:

  • Воздух в ТС. Для устранения проблемы ее прокачивают помпой ручной подкачки, устраняют подсос.
  • Неполадки и дефекты ТС. Снимают насос и отправляют на СТО для диагностики и ремонта.
  • Отсутствие тяги. Ремонтируют ТС — регулировка насоса, замена фильтра при засорении, промывка распылителей, очистка сопла, проверка воздухоочистителя, турбокомпрессора, регулировка зазоров газораспределительного механизма.
  • Появление черного дыма. Возможные причины — засорение воздухоочистителя, неисправность насоса подачи топлива и форсунок, неправильная регулировка тепловых зазоров механизма газораспределения. Производят ТО или замену элементов и соответствующие регулировки.
  • Появление белого дыма. Причина- попадание в камеру сгорания двигателя охлаждающей жидкости. Неисправность — пробита прокладка между блоком двигателя и головкой газораспределения. Устранение — демонтаж головки и замена прокладки.
  • Закипание охлаждающей радиаторной жидкости. Производят очистку  радиатора и водяной рубашки блока цилиндров от накипи, регулируют натяжение ремня вентилятора.

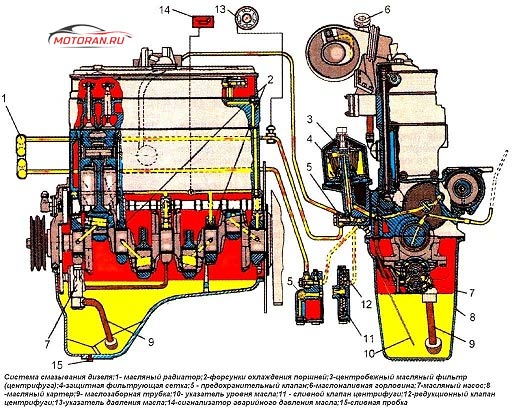

Система смазки Д-240

На дизелях Д-240 применена комбинированная одноконтурная система смазки.

Насос 2 (рис. 1) засасывает масло через маслозаборник 1 и нагнетает в полнопоточную активно-реактивную (бессопловую) центрифугу 4, Дальше масло через радиатор 5 или минуя его поступает в магистраль блок-картера к коренным подшипникам коленчатого вала и подшипникам распределительного вала.

Рис. 1.6

От коренных подшипников по сверлениям в щеках оно подводится к шатунным. От шейки распределительного вала масло пульсирующим потоком поступает во внутреннюю полость оси коромысел, а через отверстия в ней — к втулкам коромысел.

По имеющимся в коромыслах каналах масло поступает к сферическим поверхностям штанг толкателей.

Рис.1.7 Взаимодействие устройств смазочной системы Д-240 : 1 — маслозаборник; 2 — насос; 3 — предохранительный клапан; 4 — цен-тифуга; 5 — радиатор; 6 — указатель манометра; 7 сливной клапан; 8 — клапан-термостат радиатора; К н Ш — коренные и шатунные подшипники; Р — опоры распределительного вала; ПН и ПШ — шестерни привода топливного насоса и промежуточная: ВК — втулки коромысел

Гильзы цилиндров, поршни, толкатели, кулачки распределительного вала, зубья шестерен и другие детали Д-240 смазываются маслом, вытекающим из зазоров подшипников.

Предохранительный клапан 3 ограничивает давление масла на входе в фильтр не более 0,7 МПа.

Редукционный (клапан-термостат) 8 перепускает холодное масло в магистраль мимо радиатора. Это ускоряет прогрев масла и двигателя Д-240. Сливной клапан 7 ограничивает рабочее давление в главной магистрали в пределах 0,2…0,3 МПа.

Для контроля давления масла в системе смазки двигателя Д-240 служит манометр 6

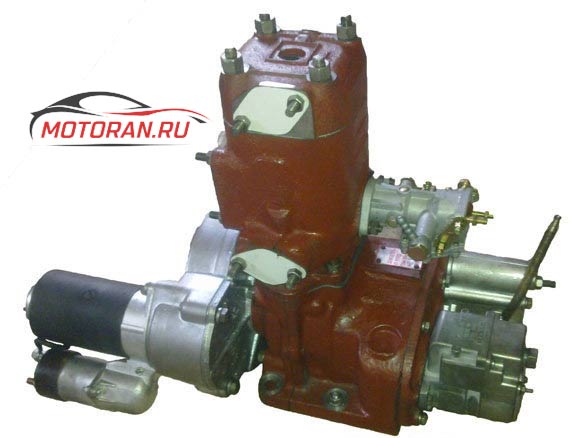

Топливный насос Д-240 с регулятором и пусковой двигатель с редуктором имеют автономные системы смазки.

Рис. 1.8 Схема действия активно-реактивной центрифуги Д-240: 1 — ось; 2 — колпак; 3 — ротор; 4 — корпус центрифуги; 5 — подводной канал; 6 — отводная трубка: 7 — насадок; 8 — колонка ротора; 9 — гайка специальная; 10-шайба; 11 -гайка: ВП и НП — верхняя и нижняя полости; В и Н- каналы

Ротор активно-реактивной центрифуги Д-240 свободно посажен на ось 1 (рис. 2.).

К ней неподвижно прикреплен насадок 7, имеющий каналы Н, расположенные по касательной к его окружности.

Аналогично выполнены и каналы В в верхней части колонки ротора. Нагнетаемое насосом масло по каналу 5, кольцевому каналу и отверстиям в оси поступает в насадок 7, а оттуда выходит через каналы Н в полость НП колонки ротора.

Струи масла, которые выходят с большой скоростью и направляются каналами Н по касательной и внутренней стенке колонки, создают активный момент, заставляющий ротор вращаться. Из полости НП колонки через ее радиальные отверстия масло поступает в полость ротора 3, где очищается от посторонних примесей (как описано выше).

Очищаемое масло через каналы В в верхней части колонки проходит в полость ВП. При этом возникают реактивные силы, крутящий момент которых совпадает с активным моментом.

Эти крутящие моменты, слагаясь, обеспечивают вращение ротора с частотой около 6000 мин’. Очищаемое масло из полости ВП по каналу и трубке в оси направляется для смазки трущихся поверхностей.

Охлаждают масло с целью недопущения уменьшения вязкости ниже предельной и замедления процесса окисления. Применяемые в настоящее время на тракторах МТЗ радиаторы позволяют снизить температуру масла на 10-15°С

Устранение неисправностей головки цилиндров

Разборка. Сожмите пружины клапана с помощью приспособления ОР-9913 (см. рис. 4). Снимите сухари, тарелки пружин, наружные и внутренние пружины клапанов, шайбы. Выньте впускные и выпускные клапаны. Риски, задиры и раковины на поверхности седел клапанов головки цилиндров не допускаются. При наличии этих дефектов обработайте фаски седел фрезами с направляющими хвостовиками в следующем порядке: -обработайте рабочую поверхность седел впускных и выпускных клапанов под углом 45°; -снимите фаску на нижней части седел клапанов под углом 75°; -снимите фаску на верхней части седел клапанов под углом 15°.

Рис. 4. Снятие и установка клапанных пружин с помощью приспособления ОР-9913.

При увеличении ширины фаски седла клапана более 2 мм уменьшите ее фрезами с углами 15 и 75°. Ширина фаски седла клапана после обработки должна быть 1,5…2 мм; при этом необходимо проверить соосность фасок с направляющими втулками с помощью приспособления КИ– 4929. Клапаны, у которых обнаружена деформация стержня, замените. Проверьте высоту цилиндри-ческого пояска тарелки клапана, которая должна быть не менее 0,5 мм. При обнаружении рисок и раковин на рабочей фаске клапана, а также при износе фаски проведите шлифование рабочей поверхности на стенде Р–108. Фаску впускного и выпускного клапанов шлифуйте под углом 45° относительно оси стержня.

Проверьте упругость пружин на приспособлении КИ–040А (см. рис. 5). Значения усилия сжатия и высоты пружины должны соответствовать данным табл. 1.

Рис. 5. Проверка успругости клапанных пружин на приспособлении.

Таблица 1: проверка упругости клапанных пружин.

Пружина Усиление сжатия до рабочей высоты, кгс
нормальное допустимое
Наружная 17±1,4 14,8
Внутренняя 8,87±0,7 7,4
Пружина Высота, мм
в свободном состоянии в рабочем состоянии
Наружная 64,0 54,0
Внутренняя 58,5 48,5

Пружины не отвечающие этим требованиям, замените. Замерьте внутренний диаметр направляющих втулок с помощью индикаторного нутромера (см. рис. 6). Если внутренний диаметр превышает 11,13 мм или имеется ослабление посадки, замените втулку (см. рис. 7). Новую втулку запрессовывайте с натягом – 0,03 мм (см. рис. 8).

Рис. 6. Замер отверстия направляющей втулки клапана.

Рис. 7. Выпрессовка направляющей втулки клапана. Оправка для выпрессовки.

Рис. 8. Запрессовка направляющей втулки.

После ремонта клапанов и их седел проведите притирку клапанов к седлам с помощью пневматической дрели 2213 (см. рис. 9). Смажьте рабочую поверхность фаски клапана притирочной пастой (микропорошок М20 с маслом индустриальным 20 или веретенным 3). Наденьте на стержень клапана технологическую пружину, установите клапан в направляющую втулку и вращайте его, периодически приподнимая дрель. Ширина притертой матовой полоски на конической поверхности клапана и гнезда клапана должна быть 1,5…2 мм (см. рис. 10). Верхняя кромка матовой полоски на клапане должна быть расположена на расстоянии не менее 0,5 мм от цилиндрического пояска тарелки клапана.

Ремонт двигателя Д 240

Ремонт двигателей ЯМЗ 240 и МТЗ 240 рекомендуется проводить исключительно в спецмастерских.

Поршневая группа

Детали заменяются, когда замечают увеличенный расход картерного масла или повышенное проникновение газов в картер. Наиболее сильно подвержены износу такие детали как кольца, поршень, втулки шатуна, гильзы, а также вкладыши шатунных подшипников.

Блок цилиндров

К основным проблемам блока относят коробление плоскости разъёма, износ фасок клапанов и гнёзд, наличие трещин в перемычках, прогар посадочных мест под уплотнения форсунок.

Если выступание стержня клапана превышает 57,2мм, то это свидетельствует про серьёзный износ тарелок клапанов и их сёдел. Если же утопание тарелок клапанов превышает 0,7мм, то ГБЦ заменяют.

Водяной насос

Большое количество пара, протекание воды или масла, шум и частые стуки указывают на отказ нормальной работы системы охлаждения. Её степень зависит от количества жидкости, степени износа лопастей крыльчатки и стенок помпы, состояния радиатора и других факторов.

Шум и стуки свидетельствуют об износе подшипников насоса или ослабление посадочного места под приводной шкив. Поэтому рекомендуется замена подшипников и уплотняющей шайбы.

Топливный насос высокого давления

Если дизель не запускается или не развивает нужной мощности, то причиной выступает неисправность топливной системы. Сопутствующими факторами при этом является наличие воздушных пробок в топливопроводах и фильтрах, износ элементов насоса и форсунок, неправильная установка ТНВД.

Точным определением неисправной детали служит цвет дыма из выхлопной трубы. Если дым белый, то причина определённо не в топливном насосе, а в работе системы охлаждения. Если же дым серый или чёрный, то это свидетельствует о попадании масла в камеру сгорания, пропуски вспышек в цилиндрах, заедание иглы в корпусе распылителя.

Для замены деталей насоса его частично разбирают.

Распылитель подлежит замене, если на нём имеются трещины, изломы.

Возможные неисправности двигателя Д-243

Двигатель не запускается.

Топливная система завоздушена. Прокачать систему подкачивающим поршневым насосом установленным на ТНВД. Проверить систему на герметичность.

Топливный насос не исправен. Ремонт либо замена ТНВД.

Дизель не развивает мощности.

Не доходит до конца рычаг управления насосом. Рычаг управления ТНВД требует регулировки.

Фильтр тонкой очистки засорился. Сменить фильтрующий элемент.

Форсунки не исправны. Найти не работающие форсунки, промыть, а лучше установит новые распылители.

Сбился угол опережения топливоподачи. Отрегулировать до нужного значения.

Засорился воздухоочиститель. Провести ТО воздухоочистителя.

Не устойчивые обороты на холостом ходу.

Воздух попал в топливную систему. Прокачать систему, проверить герметичность.

В насосе сбилась регулировка пружины холостого хода. Пружину необходимо отрегулировать.

Дизель сильно дымит.

Забился воздухоочиститель. Провести ТО воздухоочистителя.

Игла форсунки зависла. Найти вышедшую из строя форсунку, заменить распылитель, провести регулировку форсунки.

Топливный насос не исправен. Ремонт либо замена ТНВД.

Температура дизеля ниже нормы.

Вода попала в топливо. Замените дизельное топливо.

Сбилась регулировка теплового зазора в клапанах. Проверить и при необходимости отрегулировать тепловой зазор в клапанах и коромыслах..

Сбилась настройка подачи топлива. Выставить на нужный угол опережения.

Излишек масла в двигателя. Удалить избыток масла, выставить уровень по верхнюю риску щупа.

Перегрев двигателя.

В радиаторе закипает охлаждающая жидкость. Почистить радиаторную решетку от грязи. Удалить накипь из системы. Проверить натяжку ремня вентилятора.

На прогретом двигателе давление масла ниже нормы.

Датчик давления вышел из строя. Заменить при необходимости.

Герметичность маслопровода нарушена. Проверьте маслопровод на герметичность. При обнаружении, течь устранить.

Неполадка масляного насоса. Найти неисправность,провести ремонт.

Масла в картере ниже минимального уровня. Проверить уровень, при необходимости добавить до нормы.

Сбои в работе сливного клапана, возможно заедание. Клапан промыть, отрегулировать давление в системе.

Большой износ подшипника в шейке коленвала. Провести дефекацию, при необходимости шейки коленвала прошлифовать, заменить вкладыши.

цена на этой странице актуальна на текущую дату

Двигатель Д243-91 предназначен для установки на:

  • Тракторы МТЗ-80, МТЗ-82 ПО «Минский тракторный завод»;
  • Погрузчик ТО-18Б АО «Акмодор» г.Минск;
  • Экскаватор ЭО 3323А – «Тверской экскаваторный завод»;
  • Тракторы «Ташкентского тракторного завода».
Производитель ММЗ
Применяемость МТЗ
Тип системы газообмена без турбонаддува
Мощность (кВт/лс) 60/81
Номинальная частота вращения (об/мин) 2200
Габаритные размеры 993*683*1255 мм
Вес 467 кг

Заводская комплектация двигателя Д243-91:

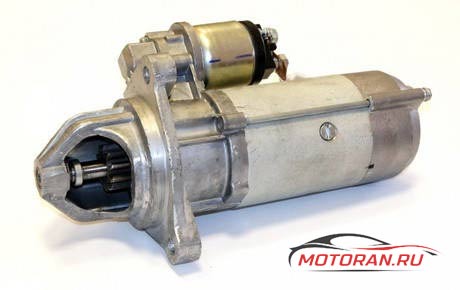

  • стартер 74.3708 12В
  • генератор Г9695.3701-1 14В
  • пневмокомпрессор А29.05.000
  • насос шестеренный НШ10Ж-З-04Л
  • сцепление есть

Перечень деталей и узлов прикладываемых к двигателю Д243-91М:

  • фильтр 70-1405230-А = 1шт
  • прокладка колпака 50-1404059-Б1 = 1шт
  • ремень 2КЛ.I-11×10-1250 = 1шт

Трактор мтз 82 — мощность двигателя, установленные модели

На тракторах серии 82 от Минского тракторного завода устанавливаются четырехцилиндровые двигатели Д-240 и Д-243, а также их модификации. Например, двигатель Д-240 с индексом Л имеет пускач, тогда как обычный заводится электростартером.

На некоторых моделях устанавливается предпусковой подогреватель, который позволяет оперативно заводить трактора зимой.

Современные модели оснащаются силовым агрегатом объемом 5,75 л. и мощность в 80 л.с. На более ранние модели установили двигатели мощностью 75 л.с.

Устройство двигателя трактора МТЗ 82

Силовой агрегат МТЗ 82 включает в себя следующие элементы:

  • Систему охлаждения;
  • Газораспределительный механизм;
  • Кривошипно-шатунный механизм;
  • Система питания;
  • Пусковая система.

Под термином “дизель”, обычно понимают сам поршневой двигатель, который вырабатывает энергию при сгорании дизельного топлива. Сгорание происходит в камерах цилиндра, куда мелкодисперсное топливо поступает под давлением через форсунки. Регулировкой форсунок можно обеспечить повышение мощности силового агрегата, либо уменьшения расхода топлива.

Блок цилиндров двигателя МТЗ 82

Блок цилиндров — самая массивная часть силового агрегата. Основа изготавливается из высокопрочного серого чугуна, снаружи и внутри монтируются агрегаты и механизмы, к рубашке охлаждения подведены трубки с охлаждающей жидкостью.

Сверху к блоку цилиндров прикреплена головка блока.

Блок цилиндров — основа двигателя МТЗ 82, к которой осуществляется крепление всех остальных деталей. Именно в нем происходит сгорание топлива.

Объем двигателя МТЗ 82

Рабочий объем силового агрегата на моделях МТЗ 82: двигатель Д-240 и Д-243 — 4,75 л. Мощность зависит от особенностей модели и варьируется от 75 до 80 л.с. Спецификацию двигателя можно посмотреть в техническом паспорте приобретаемого трактора.

Масло в двигателе МТЗ 82

В двигателях тракторов Беларус модели 82 используется комбинированная система подачи смазочных материалов. Одна часть рабочей жидкости поступает в двигатель под давлением, другая — наносится на детали путем разбрызгивания. Блок цилиндра оборудован продольным каналом, по которому по отводным канавкам смазка поступает к опорным шейкам и коренному подшипнику.

Остальные детали двигателя МТЗ, нуждающиеся в смазке, обрабатываются разбрызгиванием.

Схема двигателя МТЗ 82

Схема двигателя Д-240: 1 — маховик; 2 — сапун; 3 — прокладка головки цилиндров; 4 — головка блока цилиндров; 5 — крышка головки блока цилиндров; 6 — валик коромысел; 7 — тарелка пружины клапана; 8 — выхлопной клапан; 9 — всасывающий клапан; 10 — пружина клапана; 11 — стойка валика коромысел; 12 — коромысло клапана; 13 — колпак крышки; 14 — штанга; 15 — блок цилиндров; 16 — толкатель клапана; 17 — щит распределения; 18 — крышка распределения; 19 — регулировочный болт; 20 — амортизатор с ограничителем; 21 — передняя опора двигателя; 22 — манжета; 23 — шестерня привода масляного насоса; 24 — распределительная шестерня коленчатого вала; 25 — шестерня распределительного вала; 26 — распределительный вал; 27 — коленчатый вал; 28 — шатун; 29 — противовес; 30 — поршневой палец; 31 — поршень; 32 — уплотняющее кольцо гильзы; 33 — поддон картера; 34 — манжета; 35 — гильза блока цилиндров; 36 — задний лист; 37 — втулка.

Особенности двигателя МТЗ Д-243

Двигатель Д-243 не оснащен в базовой комплектации турбонаддувом,имеет вертикально расположенные цилиндры с впрыском топлива непосредственно в камеры сгорания. Его предназначение — установка на трактора тягловым классом 1,4-2,0 т/с, а также другие машины коммунальногО. промышленного, сельскохозяйственного назначения.

Эта модель отличается повышенной надежностью и производительностью. Она обеспечивает работу трактора на сложных грунтах, с прицепным и навесным оборудованием “тяжелого” класса. При несколько повышенном расходе топлива этот тип двигателя уверенно чувствует себя с самым современным оборудование, подключаемым к силовым установкам. К тому же. он ориентирован на стандарт топлива “Евро 3”, который остается одним из самых распространенных в сельском хозяйстве.

Не знаете, какую модель трактора МТЗ 82 с дизельным двигателем выбрать для ваших услови? Закажите услугу “Обратный звонок” (предоставляется бесплатно), и наш консультант расскажет вам все необходимые сведения о силовых агрегатах популярных моделей сельхозтехники Минского тракторного завода.

Компоненты агрегата

Нормальное функционирование агрегата обусловлено комплексной работой компонентов.

Компоненты снижения избыточной температуры агрегата.Силовой агрегат, при превышении температурой установленных норм, с целью снижения показателей, применяет жидкость. Циркуляция вещества происходит в замкнутом пространстве, сообщение с атмосферой происходит посредством предохранителя.

  1. теплообменник, насос для жидкости;
  2. термический регулятор;
  3. лопасти крыльчатки, охлаждающие полости установки, трубки, подводящие и отводящие жидкость охлаждения.

Система охлаждения дизеля Д240:

Система смазки двигателя Д240.Силовой агрегат применяет смазку с одним контуром. Смазка деталей происходит комбинацией, одни детали двигателя получают смазку посредством принудительного распыления, другие самотёком и масляным туманом.

  1. механизм забора масла из нижней части агрегата;
  2. помпа, подающая смазку;
  3. механизм центробежной очистки масла;
  4. теплообменник, терморегулятор, механизмы, приводящие в действие помпу.

Система смазки дизеля Д240:

Компоненты, обеспечивающие подачу горючего.Силовая установка оснащена компонентами, которые представляют собой скопление механизмов и устройств, обеспечивающих бесперебойную подачу горючего и отвод сгоревшего материала.

  1. элемент очистки воздуха;
  2. коллекторы, топливные фильтрующие элементы;
  3. топливный насос, распылители, трубки, подающие горючее под давлением и без давления.

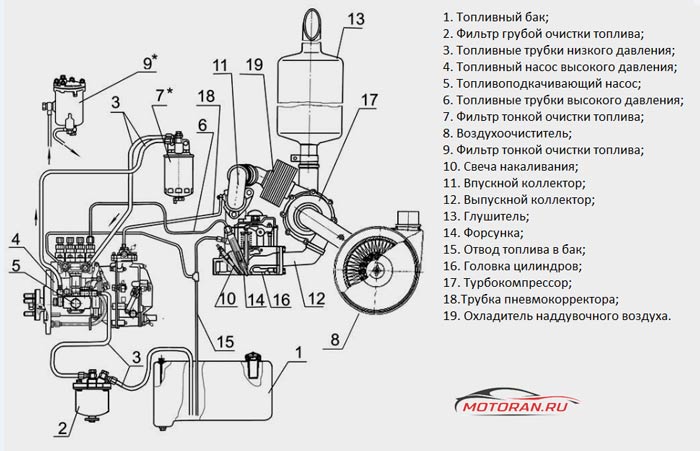

Система подачи топлива дизеля Д240:

Компоненты пуска силовой установки.Силовой агрегат Д240, входящий в комплект электрический стартер быстро и бесперебойно заводит мотор. Производительность стартера 4.8 лошадиных сил. Кроме того, в комплекте устройство подогрева, предназначено поддерживать температуру подаваемого воздуха на нужном уровне для образования смеси, в случае, если процесс запуска происходит в период отрицательных температур.

Стартер редукторный МТЗ Д240:

Модификация агрегата Д240Л в комплектации содержит мотор, состоящий из одного цилиндра, питающийся смесью приготовленной карбюратором. Кроме того, за рабочий цикл силовой агрегат выполняет два такта, маркируется ПД 10УД, выдаёт 10 лошадиных сил. Механизм пуска оснащен устройством регулировки, поддерживающим постоянную частоту вращения, принцип работы, центробежная сила. Количество режимов регулировки, один. Зажигания магнето, монтированного на корпусе, процесс происходит как в ручном режиме, так и при помощи стартера. Для запуска установки в мороз используют жидкостный подогреватель. За счет применения дополнительного навесного оборудования в виде пускового мотора, модификация Д240Л весит больше, в сухом виде без муфты сцепления вес двигателя составляет 490 килограмм.

Пусковой двигатель ПД 10УД, устанавливается на дизель Д240Л:

Силовая установка оснащена генератором переменного тока, мощностью 400 Вт со встроенным выпрямителем, напряжение 14В, напряжение электрической цепи 12В. Достоинство мотора, простая электрическая схема, поскольку на агрегате применяется помпа с механическим приводом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
