Основные элементы дизеля Д-243
Конструкция двигателя имеет классическую компоновку. Основой ему служит отлитый из чугуна блок цилиндров. Головка блока цилиндров, так же из чугунного литья, с элементами механизма газораспределения. Снизу блок цилиндров закрывает масляный поддон – картер.

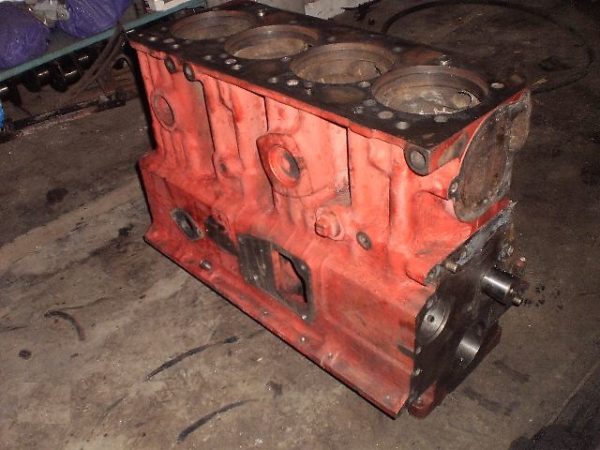

Блок цилиндров двигателя Д-243
Блок цилиндров – основа корпуса дизеля. Отливается из чугуна и имеет четыре расточки для установки гильз образующих цилиндры. Для установки гильз в расточках блока имеются два посадочных пояса.
Гильза фиксируется буртом в верхнем посадочном поясе. А нижняя же ее часть уплотняется парой колец из резины, установленных в проточках блока. Между гильзой и целиндровым блоком образуется пространство, с циркулирующей охлаждающей жидкостью.
Значение диаметра внутри гильзы подразделяется на три размера: малый, большой и средний. Маркируются они соответственно буквами (М), (С) и (Б), наносится маркировка в нижней части гильзы.
Приливы в торцовых стенках и поперечных и внутренних перегородках блока образуют опоры коленвала. На приливы устанавливаются крышки, образующие постели для монтажа коренных подшипников. Каждая крышка индивидуальна т.к. проточена под определенную постель, поэтому заменять ех крышками с других постелей запрещенно.
Так же в блоке имеются каналы по которым к коренным подшипникам и подшипникам распредвала поступает смазка. С наружи блока есть обработанные плоскости, служащие креплением для различного оборудования: ТНВД, фильтров, водяной помпы и так далее.

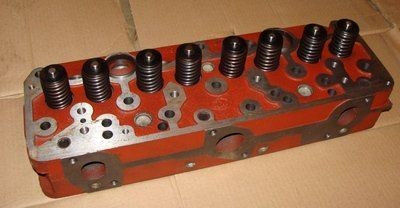

Головка цилиндров двигателя Д-243
Головка цилиндра является цельнолитой чугунной деталью, служащей основой для механизма газораспределения и топливной системы. В головке цилиндров имеются каналы для поступления в цилиндры свежего воздуха и отведения отработанных газов. Перекрываются каналы выпускными и впускными клапанами.
Под клапана, монтируются седла. Для достижения полной герметичности каждый клапан притирается к седлу индивидуально. Изготавливаются седла из высокопрочной и тугоплавкого сплава. Для отведения тепла головке имеются полости с циркулирующей в них охлаждающей жидкостью.
Сверху располагаются коромысла, всасывающий коллектор и колпак скрывающие клапанный механизм. Со стороны ТНВД в головке закреплены форсунки. С другой стороны выхлопной коллектор.
Уплотнением между блоком и головкой выступает асбестовая, армированная сталью прокладка. В прокладке, отверстия для гильз а так же канала для смазки окантованы обечайками из стали.
Двигатель Д 245
Дизельные двигатели Д-245 и их модификации являются 4-х тактными, поршневыми, четырехцилиндровыми двигателями внутреннего сгорания, с однорядным, вертикальным расположением цилиндров, оборудованными системой непосредственного впрыска топлива и возгоранием топливной смеси от сжатия. Для достижения наивысших технико-экономических параметров дизеля, в систему впуска воздуха добавлен турбонаддув, с промежуточным охлаждением наддувного воздуха. Применение в системе наддува турбокомпрессора, с регулируемым давлением подаваемого воздуха, позволяет достигнуть на дизеле лучшей приемистости, которая обеспечивается повышенным значением крутящего момента, при минимальной частоте вращения коленвала и высоким уровенем соответствия требований к содержанию вредных выбросов в отработанных газах. Все модели данной серии рассчитаны на нормальную эксплуатацию при температуре окружающей среды в диапазоне −45°C … +40°C. Областью применения Д-245 являются места со сободным неограниченным воздухообменом. Двигатель Д 245 и их модификации применяются как силовые агрегаты энергонасыщенных колесных тракторов и дорожно-строительной техники.
Д-245-06
Рядный, 105-ти сильный, четырехцилиндровый, четырехтактный дизель, с водяным охлаждением и свободным воздушным впуском. Применяется на тракторах МТЗ серий 100/102. В заводской комплектации двигатель оборудован стартером СТ142Н-3708 (24В), генератором Г9635.3701-01 (28В), пневмокопрессором А29.05.000-БЗА, шесеренчатым насосом 10Ж-3-04Л, топливным насосом ТНВД 4УТНИ-Т-1111007-400 (НЗТА г.Ногинск), водяным насосом, маслянным насосом, 2-х дисковой муфтой сцепления.
Д-245.9-336
Рядный, 136-ти сильный, четырехцилиндровый, четырехтактный дизель, с водяным охлаждением и турбонаддувом. Применяется на автомобилях МАЗ-4370 «Зубренок». В заводской комплектации двигатель оборудован стартером 7402.3708 (24В), генератором Г9945.3701-1 (28В), турбокомпрессором ТКР 6.1-03-05 (БЗА г.Борисов), пневмокопрессором А29.05.000-А-06 (БЗА г.Борисов), шесеренчатым насосом 10Ж-3-04Л, топливным насосом PP4M10U1F-3483 («РААЗ» г.Рославль), водяным насосом, маслянным насосом, однодисковой муфтой сцепления, без картера сцепления.
Д-245.12С-231
Рядный, 108-ми сильный, четырехцилиндровый, четырехтактный дизель, с водяным охлаждением и турбонаддувом. Применяется для переоборудования автомобилей ЗИЛ-131, ЗИЛ-130. В заводской комплектации двигатель оборудован стартером 74.3708 (12В), генератором Г9645.3701-01 (14В), турбокомпрессором ТКР 6-00.02 (БЗА г. Борисов), пневмокопрессором А29.05.000-А-06-БЗА, шесеренчатым насосом 10Ж-3-04Л, топливным насосом PP4V101f-3486 (РААЗ г. Рославль), водяным насосом, маслянным насосом, однодисковой муфтой сцепления, с картером сцепления.
Характеристики и особенности двигателя
В 1974 году началась история легендарных тракторов МТЗ-80/82, которые успешно выпускаются в Минске и по сей день. Новый на то время трактор оснащался и новым силовым агрегатом производства Минского моторного завода (ММЗ) — 80-сильным дизелем Д-240. В дальнейшем на МТЗ-80/82 стали устанавливаться двигатели Д-243, которые все еще остаются основным силовым агрегатом минских тракторов.
Сегодня ММЗ предлагает целое семейство двигателей Д-243, которые отличаются от базовой модели комплектацией, используемыми агрегатами и, как следствие, имеют различные технические и эксплуатационные характеристики. Одной из последних модификаций стала Д-243-654, о которой нужно рассказать более подробно.
Двигатель Д-243-654 создан на основе модификации Д-243-91, по основным характеристикам обе модификации аналогичны (отличие заключаются только в марке топливного насоса). Это рядный четырехцилиндровый двигатель классической конструкции (вертикальное расположение цилиндров, верхнее расположение распредвала и т.д.), он развивает мощность 81 л.с. и крутящий момент до 258 Н·м. Мотор соответствует нормам экологического класса «Евро-2».
Заявленный производителем моторесурс двигателя до капитального ремонта — 10 000 часов.
Техническое оснащение дизельного агрегата
Двигатель оснащен 4 тактами. Цилиндры располагаются вертикально, в ряд, а впрыск топлива производится прямо в них. Технические характеристики ММЗ Д-243 представлены в таблице.
Характеристики | Показатели |
Количество цилиндров | 4 |
Порядок запуска цилиндров | 1 – 3 – 4 – 2 |
Диаметр цилиндров | 11 см |
Расстояние между низкими и высокими положениями поршня | 12,5 см |
Мощность двигателя | 59,6 кВт |
Рабочий объем | 4,75 л |
Минимальное количество оборотов | 600 вращений в минуту |
Наибольшее число вращений | 2380 оборотов в минуту |
Расход топлива | 226 г/кВтч |
Расход масла на время гарантийного обслуживания | Составляет 1,1% по отношению к топливу |
Вращение | Правое |
Вес мотора в снаряженном сухом виде | 430 – 490 кг |
Использование дизельного двигателя ММЗ Д-243 актуально в местах с температурой -45 — +40 и полноценной вентиляцией.

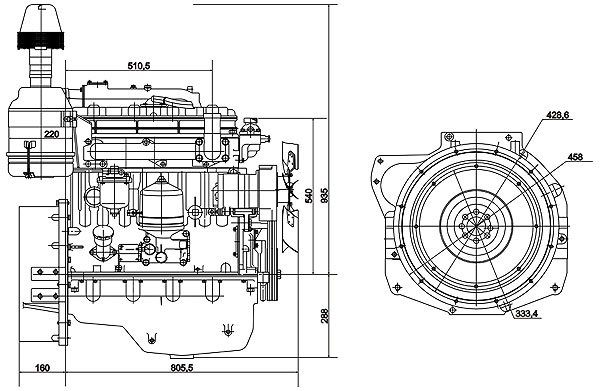

Габаритный чертеж двигателя Д-243
Основные механизмы двигателя Д-243
Можно выделить два основных механизма обеспечивающих работу двигателя. А так же системы, эти механизмы обслуживающие, но речь пока не о них.
Так вот – это кривошипно-шатунный механизм и механизм газораспределения. Первый обеспечивает преобразование возвратно поступательного движения поршней в работу коленвала, то есть его вращение. Второй управляет фазами газораспределения.
Кривошипно-шатунный механизм двигателя Д-243
Основными элементы:
- Вал коленчатый;
- Поршни;
- Шатуны;
- Коренные и шатунные подшипники;
- Маховик.
Рассмотрим эти элементы более подробно.
Коленчатый вал. Производится коленвал из стали, шейки вала делятся на коренные (5 шт.) и шатунные (4 шт.). Шатунные шейки оснащены полостями для центробежной дополнительной фильтрации смазки.
Чтобы уменьшить влияние инерционных сил на подшипники, ставят противовесы на 8, 5, 4 и 1-ую щеки коленвала.
С обоих концов вал уплотнен манжетами. На передний торец вала крепятся шестерни приводов маслинного насоса и механизма газораспределения, а так же шкив генератора и водяной помпы. С другой стороны крепится, на фланец установлен маховик.
Поршень, палец поршневой и кольца. Материал поршня алюминий. Канавки в его верхней части служат для установки трех компрессионных колец и 1-го маслосъемного.
Кольца делают из чугуна. Первое с верху кольцо хромированное, имеет прямоугольную форму в сечении, в канавку вставляется произвольно. 2-ое и 3-тье кольца имеют форму конуса, в торцевой части имеют метку «верх». 4-ое кольцо коробчатого строения маслосъемное, с расширителем в виде стальной спирали.
Для монтажа поршневого пальца, в бобышках поршня проточены отверстия. Изготавливается палец из хромоникелевой стали. Стопорные кольца исключают движение пальца в бобышках по оси.
По аналогии с гильзами поршня могут быть трех размеров (Б, С, М). Поршни и гильзы должны соответствовать по размерным группам.
Шатун. Материал сталь, форма в сечении двутавр. Головка шатуна в верхней своей части имеет запрессованную втулку и отверстия для подвода масла к поршневому пальцу.
Нижняя, имеет постели для установки вкладышей подшипника. Постели растачиваются вместе с крышками, а значит менять их местами не допустимо. Чтобы не перепутать шатун с крышкой имеют идентичную маркировку.
Так же шатуны различаются по весу. Все шатуны устанавливаемые в двигатель должны входить в одну весовую группу.
Коренные и шатунные подшипники. Делают их из биметаллической полоски. На Д-243 в зависимости от диаметра шеек коленвала существует два размера вкладышей. Кроме того насчитывается 4-е ремонтных размера.
Маховик. Материал чугун. С помощью болтов закрепляется на фланец коленвала.
Механизм газораспределения двигателя Д-243
Основные элементы:
- Распределительный вал;
- Клапана впускные и выпускные;
- Штанги;
- Коромысла;
- Уплотнительные манжеты.
Вал распределительный.
Привод вала от распределительной шестерни, установленной на коленчатом валу. Три втулки служащие валу подшипниками запрессованны в расточки целиндрового блока. Первая сделанная из сплава алюминия втулка с буртом, удерживающим вал от смещения по оси. Две другие втулки из чугуна.
Толкатели. Сами толкатели выполнены из стали. Рабочая часть толкателя сферической формы с наплавкой из отбеленного чугуна.
Штанги изготавливают из стального стержня, а чашка и сферическая рабочая часть штанги, взаимодействующая с толкателем закалены.
Коромысла клапанов.
Коромысла качаются на оси, которая крепится к крышке цилиндров четырьмя шпильками. Ось полая, имеет 8 каналов для подачи смазки на коромысла. Распорные пружины исключают осевое движение коромысел.
Впускные и выпускные клапана. Для изготовления используется жаропрочная сталь. Клапана совершают движение в направляющих, запрессованных в головку цилиндров. Две пружины, внутренняя и наружная, закрывают каждый клапан воздействуя на тарелку, которая фиксируется сухариками.
Манжеты уплотнительные. Чтобы исключить попадание в цилиндры и выхлопной коллектор масла, через зазор в направляющей клапана, для уплотнения устанавливают манжеты.
Трактор мтз 82 — мощность двигателя, установленные модели
На тракторах серии 82 от Минского тракторного завода устанавливаются четырехцилиндровые двигатели Д-240 и Д-243, а также их модификации. Например, двигатель Д-240 с индексом Л имеет пускач, тогда как обычный заводится электростартером.
На некоторых моделях устанавливается предпусковой подогреватель, который позволяет оперативно заводить трактора зимой.
Современные модели оснащаются силовым агрегатом объемом 5,75 л. и мощность в 80 л.с. На более ранние модели установили двигатели мощностью 75 л.с.
Устройство двигателя трактора МТЗ 82
Силовой агрегат МТЗ 82 включает в себя следующие элементы:
- Систему охлаждения;
- Газораспределительный механизм;
- Кривошипно-шатунный механизм;
- Система питания;
- Пусковая система.
Под термином “дизель”, обычно понимают сам поршневой двигатель, который вырабатывает энергию при сгорании дизельного топлива. Сгорание происходит в камерах цилиндра, куда мелкодисперсное топливо поступает под давлением через форсунки. Регулировкой форсунок можно обеспечить повышение мощности силового агрегата, либо уменьшения расхода топлива.
Блок цилиндров двигателя МТЗ 82
Блок цилиндров — самая массивная часть силового агрегата. Основа изготавливается из высокопрочного серого чугуна, снаружи и внутри монтируются агрегаты и механизмы, к рубашке охлаждения подведены трубки с охлаждающей жидкостью.
Сверху к блоку цилиндров прикреплена головка блока.
Блок цилиндров — основа двигателя МТЗ 82, к которой осуществляется крепление всех остальных деталей. Именно в нем происходит сгорание топлива.
Объем двигателя МТЗ 82
Рабочий объем силового агрегата на моделях МТЗ 82: двигатель Д-240 и Д-243 — 4,75 л. Мощность зависит от особенностей модели и варьируется от 75 до 80 л.с. Спецификацию двигателя можно посмотреть в техническом паспорте приобретаемого трактора.
Масло в двигателе МТЗ 82
В двигателях тракторов Беларус модели 82 используется комбинированная система подачи смазочных материалов. Одна часть рабочей жидкости поступает в двигатель под давлением, другая — наносится на детали путем разбрызгивания. Блок цилиндра оборудован продольным каналом, по которому по отводным канавкам смазка поступает к опорным шейкам и коренному подшипнику.
Остальные детали двигателя МТЗ, нуждающиеся в смазке, обрабатываются разбрызгиванием.
Схема двигателя МТЗ 82
Схема двигателя Д-240: 1 — маховик; 2 — сапун; 3 — прокладка головки цилиндров; 4 — головка блока цилиндров; 5 — крышка головки блока цилиндров; 6 — валик коромысел; 7 — тарелка пружины клапана; 8 — выхлопной клапан; 9 — всасывающий клапан; 10 — пружина клапана; 11 — стойка валика коромысел; 12 — коромысло клапана; 13 — колпак крышки; 14 — штанга; 15 — блок цилиндров; 16 — толкатель клапана; 17 — щит распределения; 18 — крышка распределения; 19 — регулировочный болт; 20 — амортизатор с ограничителем; 21 — передняя опора двигателя; 22 — манжета; 23 — шестерня привода масляного насоса; 24 — распределительная шестерня коленчатого вала; 25 — шестерня распределительного вала; 26 — распределительный вал; 27 — коленчатый вал; 28 — шатун; 29 — противовес; 30 — поршневой палец; 31 — поршень; 32 — уплотняющее кольцо гильзы; 33 — поддон картера; 34 — манжета; 35 — гильза блока цилиндров; 36 — задний лист; 37 — втулка.
Особенности двигателя МТЗ Д-243
Двигатель Д-243 не оснащен в базовой комплектации турбонаддувом,имеет вертикально расположенные цилиндры с впрыском топлива непосредственно в камеры сгорания. Его предназначение — установка на трактора тягловым классом 1,4-2,0 т/с, а также другие машины коммунальногО. промышленного, сельскохозяйственного назначения.
Эта модель отличается повышенной надежностью и производительностью. Она обеспечивает работу трактора на сложных грунтах, с прицепным и навесным оборудованием “тяжелого” класса. При несколько повышенном расходе топлива этот тип двигателя уверенно чувствует себя с самым современным оборудование, подключаемым к силовым установкам. К тому же. он ориентирован на стандарт топлива “Евро 3”, который остается одним из самых распространенных в сельском хозяйстве.
Не знаете, какую модель трактора МТЗ 82 с дизельным двигателем выбрать для ваших услови? Закажите услугу “Обратный звонок” (предоставляется бесплатно), и наш консультант расскажет вам все необходимые сведения о силовых агрегатах популярных моделей сельхозтехники Минского тракторного завода.
Неисправности
НЕИСПРАВНОСТЬ | МЕТОДЫ УСТРАНЕНИЯ |
Мотор существенно потерял мощность и плохо реагирует на нажатие педали газа. | Причиной подобной поломки может стать выход из строя топливного насоса, который не обеспечивает необходимое давление в системе. |
Появился выраженный металлический стук в широком диапазоне оборотов. | Рекомендуем вскрыть мотор и провести регулировку клапанов. Такую сервисную работу следует проводить каждые 50 тысяч километров пробега двигателя. |
Появились выраженные подтёки масла. | Масло из двигателя может вытекать как из-под клапанной крышки, так и через потерявший герметичность масляный фильтр. Необходимо локализовать место протечки и, в зависимости от ее расположения, выполнять соответствующий ремонт. |
Мотор сильно вибрирует. | Проверить состояние подушек двигателя, которые являются слабым местом этого мотора. При наличии проблемы с такими подушками мотор их необходимо заменить. |
Комплектация двигателя Д-243-654 и его отличия от базовой модели
Дизельный двигатель Д-243-654 имеет ряд отличительных черт:
• Без турбокомпрессора;
• Комплектуется ТНВД Motorpal (Чехия).
На большинстве дизелей линейки Д-243 применяется ТНВД серии 4УТНИ производства НЗТА (Ногинского завода топливной аппаратуры), однако на модификации Д-243-654 используется более совершенный насос Motorpal (Чешская Республика), собранный на заводе РААЗ (Рославльский автоагрегатный завод АМО ЗИЛ, Рославль, Смоленская область). Для монтажа нового насоса базовая модификация силового агрегата подверглась ряду изменений — модернизации привода ТНВД, топливной системы и т.д. В остальном же дизель Д-243-654 аналогичен модели Д-243-91.
Двигатель поставляется в максимальной комплектации, которая содержит:
• ТНВД Motorpal;
• Насос ГУР 10Ж-3-04Л (шестереночный);
• Электрический стартер 24.3708 (БАТЭ) на 12 В, также возможна установка стартера СТ142Н (БАТЭ) на 24 В;
• Генератор Г964.3701-1 или Г964.3701-1-2 («Радиоволна», Гродно) на 14 В, также возможна установка генератора Г994.3701-1 на 28 В;
• Пневматический компрессор А29.05.000-Б3А или А29.05.000-Б (БЗА, Борисовский завод агрегатов);
• Муфта сцепления 240-1005009.
Такая комплектация сводит к минимуму затраты на установку нового двигателя — при монтаже агрегата Д-243-654 на трактор или иную технику нужно устанавливать радиаторы (жидкостной системы охлаждения и охлаждения масла) и необходимое электрооборудование. Обычно все это на тракторе или иной технике уже есть, поэтому замена двигателя не требует приобретения дорогостоящих компонентов.
Надежность, проблемы и ремонт ММЗ Д-243
Производство дизеля Д243 на заводе в Минске было начато в 1974 году, и это был рядный 4-х цилиндровый мотор. Здесь применен чугунный блок цилиндров с мокрыми гильзами из чугуна, внутри этого блока стоит стальной коленвал с ходом поршня 125 мм, с коренными шейками 75.25 мм и с шатунными шейками 68.25 мм. Шатуны стальные длинной 230 мм, поршни алюминиевые диаметром 110 мм с поршневыми пальцами диаметром 38 мм. Это обеспечивает рабочий объем 4.75 литра.Давление масла на ММЗ Д-243 должно находиться в диапазоне 2.5-3.5 кгс/см2.
Сверху блока установлена чугунная головка с 2-мя клапанами на цилиндр. Диаметр впускных клапанов 48 мм, а выпускных 42 мм, толщина ножки — 11 мм. Это нижневальный мотор, соответственно, распредвал находится в блоке и приводит клапана в движение через толкатели, штанги и коромысла.
Каждые 500 часов работы нужно проверять и регулировать клапаны. Зазоры клапанов следующие: впуск и выпуск — 0.25 мм. Порядок регулировки клапанов совпадает с порядком работы — 1-3-4-2.
Для этих моторов идет топливный насос 4УТНИ.
На основе 243-го был создан известнейший турбодизель Д-245.
Модификации Д-243 и их отличия
1. Д-243 — обычная версия мощностью 81 л.с.
2. Д-243Л — такой же Д-243, но с другим выпускным коллектором.
3. Д-243.1 — мотор мощностью 83 л.с.
3. Д-243.2 — версия для шахтных автомобилей мощностью 60 л.с.
Неисправности Д-243
Это простой мотор без наддува и дополнительной электроники и, соответственно, он не имеет множества проблем присущих турбированным дизелям Д-245. В любом случае, возраст берет свое и, если у вас имеются проблемы с дымностью, а также с прочей радостью, тогда здесь расписаны причины их возникновения.
Возможные неисправности двигателя Д-243
Двигатель не запускается.
Топливная система завоздушена. Прокачать систему подкачивающим поршневым насосом установленным на ТНВД. Проверить систему на герметичность.
Топливный насос не исправен. Ремонт либо замена ТНВД.
Дизель не развивает мощности.
Не доходит до конца рычаг управления насосом. Рычаг управления ТНВД требует регулировки.
Фильтр тонкой очистки засорился. Сменить фильтрующий элемент.
Форсунки не исправны. Найти не работающие форсунки, промыть, а лучше установит новые распылители.
Сбился угол опережения топливоподачи. Отрегулировать до нужного значения.
Засорился воздухоочиститель. Провести ТО воздухоочистителя.
Не устойчивые обороты на холостом ходу.
Воздух попал в топливную систему. Прокачать систему, проверить герметичность.
В насосе сбилась регулировка пружины холостого хода. Пружину необходимо отрегулировать.
Дизель сильно дымит.
Забился воздухоочиститель. Провести ТО воздухоочистителя.
Игла форсунки зависла. Найти вышедшую из строя форсунку, заменить распылитель, провести регулировку форсунки.
Топливный насос не исправен. Ремонт либо замена ТНВД.
Температура дизеля ниже нормы.
Вода попала в топливо. Замените дизельное топливо.
Сбилась регулировка теплового зазора в клапанах. Проверить и при необходимости отрегулировать тепловой зазор в клапанах и коромыслах..
Сбилась настройка подачи топлива. Выставить на нужный угол опережения.
Излишек масла в двигателя. Удалить избыток масла, выставить уровень по верхнюю риску щупа.
Перегрев двигателя.
В радиаторе закипает охлаждающая жидкость. Почистить радиаторную решетку от грязи. Удалить накипь из системы. Проверить натяжку ремня вентилятора.
На прогретом двигателе давление масла ниже нормы.
Датчик давления вышел из строя. Заменить при необходимости.
Герметичность маслопровода нарушена. Проверьте маслопровод на герметичность. При обнаружении, течь устранить.
Неполадка масляного насоса. Найти неисправность,провести ремонт.
Масла в картере ниже минимального уровня. Проверить уровень, при необходимости добавить до нормы.
Сбои в работе сливного клапана, возможно заедание. Клапан промыть, отрегулировать давление в системе.
Большой износ подшипника в шейке коленвала. Провести дефекацию, при необходимости шейки коленвала прошлифовать, заменить вкладыши.
цена на этой странице актуальна на текущую дату
Двигатель Д243-91 предназначен для установки на:
- Тракторы МТЗ-80, МТЗ-82 ПО «Минский тракторный завод»;
- Погрузчик ТО-18Б АО «Акмодор» г.Минск;
- Экскаватор ЭО 3323А – «Тверской экскаваторный завод»;
- Тракторы «Ташкентского тракторного завода».
Производитель | ММЗ |
---|---|
Применяемость | МТЗ |
Тип системы газообмена | без турбонаддува |
Мощность (кВт/лс) | 60/81 |
Номинальная частота вращения (об/мин) | 2200 |
Габаритные размеры | 993*683*1255 мм |
Вес | 467 кг |
Заводская комплектация двигателя Д243-91:
- стартер 74.3708 12В
- генератор Г9695.3701-1 14В
- пневмокомпрессор А29.05.000
- насос шестеренный НШ10Ж-З-04Л
- сцепление есть
Перечень деталей и узлов прикладываемых к двигателю Д243-91М:
- фильтр 70-1405230-А = 1шт
- прокладка колпака 50-1404059-Б1 = 1шт
- ремень 2КЛ.I-11×10-1250 = 1шт
Системы двигателя Д-243
Рассмотрим основные системы, обеспечивающие работу дизеля, его узлов и механизмов. Системы без которых его работа не возможна.
От бесперебойной работы каждой из систем зависит работоспособность двигателя. Неполадки в любой из представленных систем могут вести, как к сбоям в работе и выходу из строя отдельных комплектующих, так полного выхода двигателя из строя.
Система питания двигателя Д-243
Включает в себя:
- Топливный насос высокого давления (ТНВД);
- Форсунки;
- Фильтр тонкой и грубой очистки;
- Воздухоочистители и всасывающий коллектор.

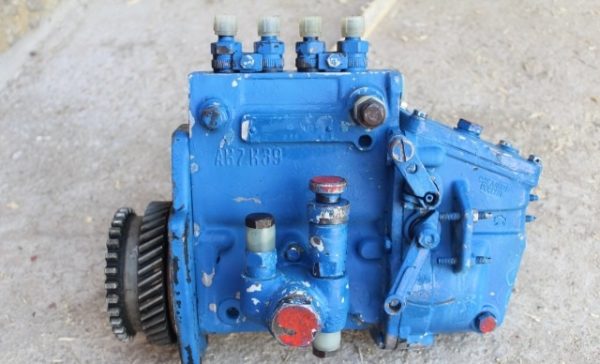

ТНВД.
Двигатель Д-243 оснащен насосом 4УТНИ. Все ТНВД работают от коленвала, посредством распределительных шестерен. Комплектуются такие насосы всережимным регулятором, двумя управляющими рычагами и подкачивающим поршневым насосом.
Регулятор корректирует подачу диз. топлива. А так же обогащает подачу во время пуска. Подкачивающий насос размещен на корпусе ТНВД, кулачковый вал посредством эксцентрика служит ему приводом.
Детали насоса ТНВДчерез специальный канал смазываются маслом из основной магистрали смазочной системы двигателя.
Форсунка. Осуществляет впрыск соляры в цилиндр, а так же четко контролирует его начало и конец . Распылители для форсунок на дизелях Д-243 применяются пяти дырчатые.
Фильтры топливные, тонкая и грубая очистка. Грубая очистка – это предварительная фильтрация топлива от воды различных крупных включений и примесей. В состав фильтра входят, стакан с встроенным успокоителем, отражатель с фильтрующей сеткой, рассеиватель. Отстой из фильтра удаляется открытием пробки в днище корпуса фильтра.
Фильтр тонкой очистки предназначен для финальной чистки дизельного топлива. Фильтрация происходит с помощью сменного бумажного элемента. Отстой из фильтра удаляется через пробку в дне стакана, а воздух удаляется через пробку в верхней части фильтра.
Воздухоочистители и всасывающий коллектор. Воздух очищается в два этапа: центробежная чистка воздуха (сухая) и масленый уловитель пыли с тремя щитинистыми капроновыми элементами.
Система смазки двигателя Д-243
Система смазки на Д-243 комбинированная. К подшипникам коленвала и распредвала, втулкам промежуточной шестеренки и приводной шестерни ТНВД, приводу клапанов смазка подается под давлением. Методом разбрызгивания масла смазываются детали кривошипно-шатунного механизма (кроме подшипников коленвала) и такие элементы механизма газораспределения, как кулачки распредвала, штанги, толкатели.

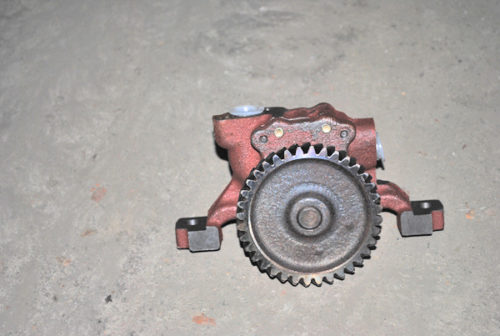

Масляный насос.
в системе шестеренчатый, односекционный. Закреплен на крышке 1-го коренного подшипника с помощью болтов. Через патрубок и каналы в блоке, масло поступает в центрифугу, где удаляются тяжелые примеси и продукты износа. После центрифуги масло охлаждается в радиаторе, а затем в магистраль двигателя.
В корпусе центрифуги находятся сливной, редукционный и предохранительный клапаны. При холодном пуске, во избежание повышенного давления, редукционный клапан пускает масло сразу в магистраль, в обход радиатора.
Предохранительный клапан поддерживает давление перед центрифугой 0,8 МПа. При избыточном давлении часть масла сбрасывается в картер без очистки.
Сливной клапан регулирует давление в системе на уровне 0,25-0,35 МПа. Если это значение превышается, избыток масла сбрасывается в картер.
Система охлаждения двигателя Д-243
Охлаждение жидкостное, циркуляция принудительная, от центробежного насоса. Контроль температуры осуществляется дистанционно, с помощью датчика, вмонтированного в головку цилиндров. Температура жидкости в системе не должна выходить за рамки 85-95 градусов.
