Какой объем двигателя в ладе гранта
Содержание:
- Технические характеристики
- Обслуживание мотора ваз 2106
- Вступление
- Технические характеристики двигателей ВАЗ
- Двигатели Лада Гранта 16 клапанов
- Характеристики двигателя ВАЗ 21116 1.6 8V Гранта, Калина 2
- Техобслуживание
- Техническое обслуживание
- Двигатель ВАЗ 11186 1,6 л
- (№27)Какой двигатель на Гранте лучше выбрать? — бортжурнал Лада Гранта ㋡Победа㋡ 2013 года на DRIVE2
- Двигатель ВАЗ 11183-1000260. Характеристика двигателя ВАЗ 11183.
- Техобслуживание
- Модификации 8-ми и 16-ти клапанных двигателей лады гранты

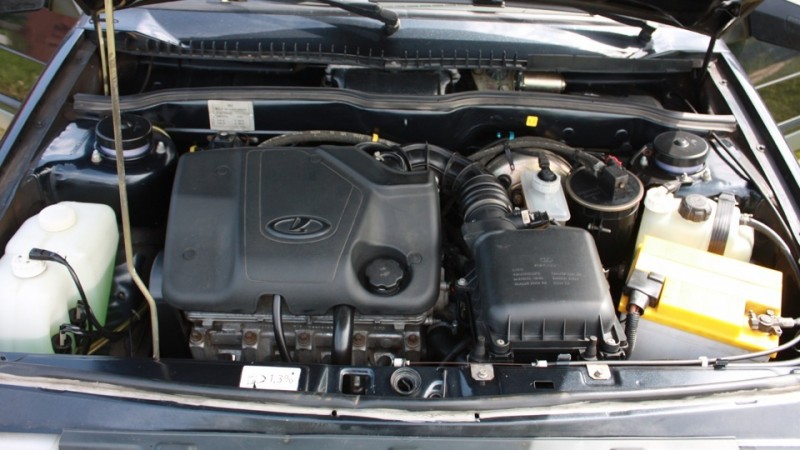

Технические характеристики
1.5і л
Главным отличием двигателя ВАЗ 2114 от мотора 21083, на базе которого он был разработан, стало использование системы впрыска инжекторного типа вместо морально устаревшего карбюратора и распредвала с измененными фазами. Крепление шатунов к поршням осуществлено при помощи плавающего пальца.
| Параметр | Значение |
|---|---|
| Запущен в производство | 1994 |
| Конфигурация | L4 |
| Объем, л | 1499 см куб. |
| Количество клапанов на цилиндр | 2 |
| Ход поршня | 71 мм |
| Диаметр цилиндра | 82 мм |
| Степень сжатия | 9.8 |
| Газораспределительный механизм | OHV |
| Номинальная мощность | 78 л. с. при 5400 об. мин. |
| Макс. крутящий момент | 116 Нм при 3 тыс. об. мин. |
| Система питания | Инжектор |
| Топливо | АИ 93 |
| Заявленный расход бензина | 7,3 л/100 км в смешанном цикле |
Устанавливали на ВАЗ 2115, 21083, 21102, 21099, 21122, 2111, 2113, 21102, 21093.
1.6і л
Благодаря прибавке блока цилиндров в высоте (2.3 мм), удалось увеличить ход поршня и объем двигателя до 1.6 л. Конструкторы добились большей приёмистости и улучшений экологических показателей двигателя ВАЗ 2114.
Автомобиль получил прибавку в мощности (81 л. с. и 125 Нм крутящего момента), но потерял в экономичности. Теперь потребление АИ 95 в смешанном цикле составляет 7,6 л/100 км.
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
|---|---|
| Запущен в производство | 2004 |
| Конфигурация | L4 |
| Объем, л | 1596 см куб. |
| Количество клапанов на цилиндр | 2 |
| Ход поршня | 75,6 мм |
| Диаметр цилиндра | 82 мм |
| Газораспределительный механизм | OHV |
| Номинальная мощность | 81 л. с. при 5200 об. мин. |
| Макс. крутящий момент | 125 Нм при 3 тыс. об. мин. |
| Система питания | Инжектор |
| Топливо | АИ 95 |
| Заявленный расход бензина | 7,6 л/100 км в смешанном цикле |
| Параметр | Значение |
| Запущен в производство | 2004 |
| Конфигурация | L4 |
| Объем, л | 1596 см куб. |
| Ход поршня | 75,6 мм |
| Степень сжатия | 9.6 |
Двигателем 1.6і комплектовались: ВАЗ 21112, 21101, 21121, 2113, 2115, Лада Гранта и Лада Калина.

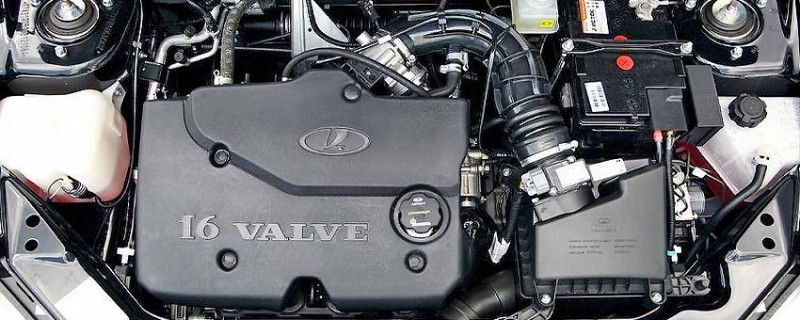

16V 1.6і л ВАЗ 211440-24
Логическим развитием Калина мотора стал шестнадцатиклапанный двигатель. ВАЗ 2114, оснащённый 124-м мотором, соответствует экологическим требованиям Евро-3.
Ход поршня и диметр цилиндров остался прежним. Благодаря незначительным доработкам, при 5 тыс. об/мин двигатель развивает максимальную мощность в 89 л. с. Расход в смешанном цикле удалось уменьшить до 7.5 л. на сотню.
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
|---|---|
| Запущен в производство | 2004 |
| Конфигурация | L4 |
| Объем, л | 1599 см куб. |
| Количество клапанов на цилиндр | 4 |
| Ход поршня | 75,6 мм |
| Диаметр цилиндра | 82 мм |
| Степень сжатия | 10-Mar |
| Газораспределительный механизм | OHV |
| Номинальная мощность, л. с. при 5 тыс. об/мин. | 89 |
| Макс. крутящий момент, Нм при 3700 об/мин. | 131 |
| Система питания | Инжектор |
| Топливо | АИ 95 |
| Заявленный расход бензина, л/100 км в смешанном цикле | 7.5 |
16V 1.6і (124) также устанавливали на модели: ВАЗ 21124, 21123 Купе, 21104, 21114.
16V 1.6і л ВАЗ 211440-26
ДВС 21126, также известный как Приора мотор, получил ряд существенных доработок:
- произведенная Federal Mogul облегчённая шатунно-поршневая группа (39%);
- лунки для клапанов меньшего размера;
- изменённый привод ГРМ с автоматическим натяжением;
- более качественное хонингование цилиндров;
Благодаря перечисленным изменениям, мотор получил прибавку в 9 л. с. и пик момента в 145 Нм. В смешанном цикле «четырка» с 126 мотором потребляет 7.2/100 км.
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
|---|---|
| Запущен в производство | 2007 |
| Конфигурация | L4 |
| Объем, л | 1597 см куб. |
| Количество клапанов на цилиндр | 4 |
| Ход поршня | 75,6 мм |
| Диаметр цилиндра | 82 мм |
| Степень сжатия | 11 |
| Газораспределительный механизм | OHV |
| Номинальная мощность | 98 л. с. при 5600 об. мин. |
| Максимальный крутящий момент | 145 Нм при 4 тыс. об. мин. |
| Система питания | инжектор |
| Топливо | АИ 95 |
| Заявленный расход бензина | 7,2 л/100 км в смешанном цикле |
16V 1.6і (126) получает и семейство Лада (Приора, Калина, Гранта, Калина второго поколения).
Обслуживание мотора ваз 2106
Чтобы определить все возможные проблемы в автомобиле необходимо выполнить тщательную диагностику всей конструкции. Мастер и специалист смогут установить параметры работы в каждом отдельном механизме целой системы.
Сложность ремонтных работ определяется исходя из общего состояния мотора и имеющихся дефектов. Чтобы сделать точные оценки необходимо выполнить детальные исследования силовой нагрузки
Также особенное внимание обращается на все системные компоненты
Разборка двигателя ваз 2106 требует исключительно профессионального подхода. Более опытные водители смогут купить специальную книгу в виде руководства, которая продается в любом автомобильном магазине.
Для выполнения разборки и сборки двигателя ваз 2016 нужно обладать знаниями и опытом работы, а также иметь полный набор инструментов.
Популярные поломки двигателя
- Несвоевременная замена масла или использование более низкого качества приводит к тому, что после пробега 6 тыс. км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
- Повышенный износ распредвала
- Стук в двигателе ваз 2106. Наиболее популярное решение проблемы – это регулировка клапанов. Еще одной причининой может быть детонация, происходит это из-за низкооктанового топлива, нагара в камере сгорания и неверная установка зажигания. Проблема решается соответственным устранением этих дефектов. Если же ситуация не наладилась, то стук может быть еще из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться в станцию технического обслуживания.
- Если же стук исходит из нижней части мотора и при этом произошло падение давления масла, это означает пополомку коренных подшипников. В таком случае необходимо заглушить мотор и использовать буксир для отправки авто на СТО.
- Если стук как скрип, необходимо проверить успокоитель и натяжитель цепи ГРМ, если скрежет со стуком — подшипник помпы.
- Если вдруг ваш мотор заглох на ходу, первым делом проверьте систему питания или зажигания.
- Если глохнет на холостом ходу и при всем этом обороты холостого хода отрегулированы нормально, попробуйте отрегулировать воздушную заслонку.
- Почему троит мотор? Одни из причин: неверно отрегулированные клапана, либо они просто прогорели, вышла из строя прокладка ГБЦ (дополнительно на это укажут скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам можно отнести низкооктановый бензин иневерно отрегулированный карбюратор.
- Вибрация мотора. Первая причина износ подушек. Другие — дисбаланс коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и там же устраняем проблему.
Особенности капремонта мотора автомобиля ваз 2106
Перед тем, как проводить капремонт необходимо осуществить демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.
Сборка двигателя ваз 2106 должна выполняться квалифицированными специалистами. Порядок выполнения предварительной работы:
- Отвинчивание крепежей, которые расположены на раме.
- Ослабление хомута шланга бензинового насоса, а также демонтаж изделия.
- Вытягивание прокладочных пластин возле бензинового насоса.
- Отсоединение проводов от каждой свечи.
- Достается прижимающая пластинка.
- Демонтажные работы в трамблере.
- Отвинчивание крепежных элементов на генераторе.
Чтобы демонтировать кожух ГБЦ и маховик необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на станцию технического обслуживания.
Сборка двигателя ваз 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить в какой части мотора имеется стук в двигателе ваз 2106. Разборка пальцев требует особенного подхода и тщательной диагностики.
Вступление
Лада Гранта является очень популярным автомобилем в России и странах СНГ из-за своей простоты, доступности и ремонтопригодности. Данный автомобиль выпускается порядка 10 лет и уже обрел достойную популярность сравнимую с той же Приорой. Автомобиль обладает всеми необходимыми функция и способен доставить человека в любую точку мира с приемлемым комфортом.
Гранта выпускалась в нескольких модификациях, таких как ЛЮКС и НОРМА. В каждой модификации были свои дополнения, конечно же, автомобили класса ЛЮКС были самими «навороченными» с кондиционером и прочими дополнительными функциями.
Так же в зависимости от модификации менялись и двигателя Гранты, о чем, кстати, и пойдет речь в данной статье. Ниже описан каждый из двигателей, устанавливаемых на Ладу Гранту, подробно описаны технические характеристики каждого из двигателей.
Технические характеристики двигателей ВАЗ
| ВАЗ-11183 | ВАЗ-11186 | ВАЗ-21126 | ВАЗ-21127 | |
| Устанавливается на автомобиль | Лада Калина, Лада Гранта | Лада Калина, Лада Гранта | Лада Калина, Лада Гранта, Лада Приора | Лада Калина, Лада Гранта, Лада Приора |
| Годы выпуска, год | с 2004 | с 2011 | с 2007 | с 2013 |
| Материал блока цилиндров | чугун | чугун | чугун | чугун |
| Система питания | инжектор | инжектор | инжектор | инжектор |
| Тип | рядный | рядный | рядный | рядный |
| Количество цилиндров | 4 | 4 | 4 | 4 |
| Клапанов на цилиндр | 2 | 2 | 4 | 4 |
| Степень сжатия | 9,6 | 10,5 | 11 | — |
| Объем мотора, л | 1,6 | 1,6 | 1,6 | 1,6 |
| Мощность | 82л.с./5200об.мин | 87л.с./5100об.мин | 98л.с./5600об.мин | 106л.с./5800об.мин |
| Крутящий момент | 125Нм/3000об.мин | 140Нм/3800об.мин | 145Нм/4000об.мин | 148Нм/4000об.мин |
| Расход топлива (город/трасса/смеш), л | 8,8/6,2/7,6 на 100км | 8,5/5,7/7,2 на 100км | 9,8/5,4/7,2 на 100км | -/-/7 на 100км |
| Расход масла | 50г/1000км | 50г/1000км | 50г/1000км | 50г/1000км |
| Ресурс двигателя (по паспорту/реально) | 150/250-300тыс.км. | 200/-тыс.км. | 200/200тыс.км. | 200/200тыс.км. |
См. также характеристики Лада Гранта и Лада Калина 2.

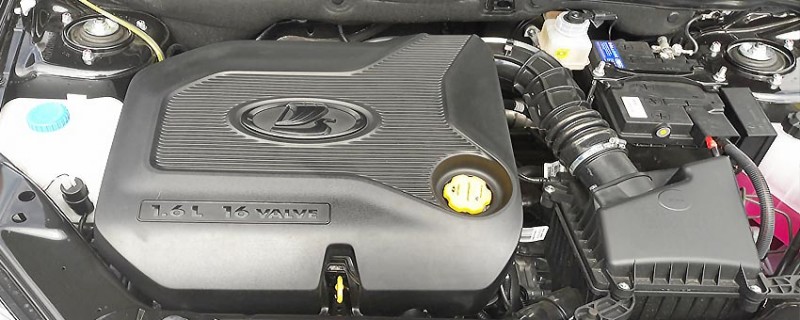

Двигатели Лада Гранта 16 клапанов
На данный мотор также ставится облегченная поршневая группа производства Federal Mogul и ремень с автоматическим натяжителем фирмы Gates. Отличается он 16-клапанной головкой с парой распредвалов и гидрокомпенсаторами, благодаря чему его мощность прилично выше.
Все проблемы предшественников этот агрегат касаются в полной мере. Мотор часто страдает течами смазки, троением, плавающими оборотами, глюками датчиков и прогаром клапанов. Плюс ко всему можно добавить очень требовательные к качеству масла гидрокомпенсаторы.
| 1.6 л 21126 МКП5 | 1.6 л 21126 АКП4 | |
|---|---|---|
| Тип | инжектор | инжектор |
| Топливо | бензин АИ-92 | бензин АИ-92 |
| Расположение | поперечное | поперечное |
| Цилиндры | 4 в ряд | 4 в ряд |
| Клапана | 16 | 16 |
| Рабочий объем | 1596 см³ | 1596 см³ |
| Мощность | 98 л.с. | 98 л.с. |
| Крутящий момент | 145 Нм | 145 Нм |
| Разгон до 100 км/ч | 11.2 с | 13.3 с |
| Скорость (макс) | 182 км/ч | 173 км/ч |
| Экологич. класс | Евро 5 | Евро 5 |
| Расход город | 8.8 л | 9.9 л |
| Расход трасса | 5.6 л | 6.1 л |
| Расход смешанный | 6.8 л | 7.2 л |
Все технические характеристики двигателя описаны на портале Motor VAZ
Обновленный мотор получил регулируемый впускной тракт с заслонками в каналах ресивера. Также здесь ДМРВ уступил место сочетанию датчиков абсолютного давления и температуры воздуха, благодаря чему наконец-то ушла частая проблема плавающих оборотов на холостых.
Надежность нового агрегата выросла, хотя и он не безупречен. Также часто выходит из строя термостат, засоряются форсунки, сбоит система зажигания. Но главную угрозу представляет водяная помпа, из-за клина которой рвется ремень ГРМ и поршни встречаются с клапанами. Обновление: в июле 2018 года производитель оснастил этот мотор безвтыковыми поршнями.
| 1.6 л 21127 МКП5 | 1.6 л 21127 АМТ5 | |
|---|---|---|
| Тип | инжектор | инжектор |
| Топливо | бензин АИ-92 | бензин АИ-92 |
| Расположение | поперечное | поперечное |
| Цилиндры | 4 в ряд | 4 в ряд |
| Клапана | 16 | 16 |
| Рабочий объем | 1596 см³ | 1596 см³ |
| Мощность | 106 л.с. | 106 л.с. |
| Крутящий момент | 148 Нм | 148 Нм |
| Разгон до 100 км/ч | 10.9 с | 12.3 с |
| Скорость (макс) | 183 км/ч | 180 км/ч |
| Экологич. класс | Евро 5 | Евро 5 |
| Расход город | 8.6 л | 9.0 л |
| Расход трасса | 5.6 л | 5.2 л |
| Расход смешанный | 6.5 л | 6.5 л |
Все отличия от предшественников описаны в одном из блогов на Драйв 2
Думаю, что ни для кого не секрет, что Лада Гранта выпускается с 4-мя разными типами двигателей. И каждый силовой агрегат этого автомобиля имеет как свои преимущества, так и недостатки. И многие владельцы, которые хотят купить Гранту, не знают, какой именно двигатель выбрать и какой из этих моторов для них будет лучше. Ниже рассмотрим основные типы силовых агрегатов, которые устанавливаются на этот автомобиль.
ВАЗ 11183 — стоит на Гранте «стандарт»
Самый большой плюс этого двигателя в том, что здесь очень надежная система ГРМ и даже в случае обрыва ремня ГРМ, клапана не столкнутся с поршнями, а это значит, что достаточно просто поменять ремень (хоть в дороге), и можно ехать дальше. В обслуживании этот двигатель самый простой, так как его конструкция полностью повторяет всем известный агрегат от 2108, только с увеличенным объемом.
Если вы хотите не знать проблем с ремонтом и обслуживанием, и не бояться, что погнет клапана при обрыве ремня, тогда этот выбор для вас.
ВАЗ 21116 — устанавливается на Гранте «норма»
Зато в динамике этот двигатель выигрывает у обычного 8-клапанного, за счет легких деталей ДВС. И мощность составляет порядка 87 л.с., что на 6 лошадиных сил больше, чем у 21114. Кстати, работает он намного тише, что нельзя не заметить.
ВАЗ 21126 и 21127 — на Грантах в комплектации «люкс»
Судя по отзывам многих владельцев Гранты и Калины 2, на которые уже поставили этот силовой агрегат, мощности в нем на самом деле прибавилось и это чувствуется, особенно на низких оборотах. Хотя, эластичности практически не добавилось и на повышенных передач набор оборотов происходит не так резво, как этого хотелось бы.
Несмотря на то, что Лада Гранта — это бюджетный автомобиль, производитель предлагает большой ассортимент двигателей для него:
- ВАЗ-11183-50;
- ВАЗ-11186 (ВАЗ 21116);
- ВАЗ-21126;
- ВАЗ-21127;
- ВАЗ 21126-77.
Конечно, объем у перечисленных выше моторов примерно аналогичен и составляет 1,6 л, но каждому из перечисленных силовых установок свойственны собственные достоинства и недостатки. По этой причине многие автолюбители, желающие приобрести Ладу Гранда, часто не могут определиться с типом нужного им двигателя, а потому ниже мы постараемся рассмотреть каждый из них.
Характеристики двигателя ВАЗ 21116 1.6 8V Гранта, Калина 2
| Параметр | Значение |
| Конфигурация | L |
| Число цилиндров | 4 |
| Объем, л | 1,597 |
| Диаметр цилиндра, мм | 82 |
| Ход поршня, мм | 75,6 |
| Степень сжатия | 10,5 |
| Число клапанов на цилиндр | 2 (1-впуск; 1-выпуск) |
| Газораспределительный механизм | SOHC |
| Порядок работы цилиндров | 1-3-4-2 |
| Номинальная мощность двигателя / при частоте вращения коленчатого вала | 66 кВт-(90,0 л.с.) / 5600 об/мин |
| Максимальный крутящий момент / при частоте вращения коленчатого вала | 143 Н·м / 3500 об/мин |
| Система питания | распределенный впрыск с электронным управлением |
| Рекомендованное минимальное октановое число бензина | 95 |
| Экологические нормы | Евро 4 |
| Вес, кг | 112 |
Конструкция двигателя
Четырехтактный двигатель с распределенным впрыском топлива; с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал; с верхним расположением распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.
Блок цилиндров
Блок отливается из высокопрочного чугуна. Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала. Каждому цилиндру, по результатам замера его диаметра, присваивается размерный класс.
| Параметр | Значение |
| Материал | высокопрочный чугун |
| Диаметр цилиндра, мм | 82 |
| Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм | 89 |
| Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм | 197,10 |
| Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм | 54,52 |
| Вес, кг | 31,000 |
Блок цилиндров хоть и с собственным индексом, но в точности как у двигателя ВАЗ-21126: с дополнительными форсунками для охлаждения поршней маслом и платохонингованием стенок цилиндров, снижающим продолжительность обкатки. Обработка стенок выполняется в соответствии с требованиями фирмы Federal Mogul. У блока 21116 три класса через 0,01 мм (А, В, С). Клеймо класса цилиндра расположено на нижней плоскости блока.
Шатун
| Параметр | Значение |
| Длина, мм | 133,32 |
| Диаметр отверстия верхней головки, мм | 18 |
| Вес, г | 410 |
Шатун не имеет разделения на классы по диаметру отверстия верхней головки, такая маркировка на нем отсутствует. Шатуны подразделяют на классы по массе. Маркировка, выбита на верхней головке шатуна (Ф, Л, Б, Х, М, В, Ц, Н, Г). Различие по массе между классами ±7 граммов. Для двигателя 21116 допускается установка шатунов с двумя либо тремя метками.
Техобслуживание
В соответствии с регламентом производителя двигатель 11186 необходимо обслуживать в следующем порядке:
| Объект техобслуживания | Время (год) или пробег (1000 км), что наступает раньше |
| Ремень ГРМ | 3/50 |
| АКБ | 1/20 |
| Зазоры клапанов | 2/20 |
| Вентиляция картера | 2/20 |
| Ремни, приводящие в действие навесное оборудование | 2/20 |
| Топливопровод и крышка бака | 2/40 |
| Масло моторное | 1/10 |
| Фильтр (масляный) | 1/10 |
| Фильтр (воздушный) | 1 – 2/40 |
| Фильтр (топливный) | 4/40 |
| Фитинги и шланги обогрева/охлаждения | 2/40 |
| ОЖ | 2/40 |
| Датчик кислородный | 100 |
| Свечи зажигания | 1 – 2/20 |
| Коллектор выпускной | 1 |
Именно на такую периодичность обслуживания рассчитано устройство ДВС 11186.
Техническое обслуживание
Гарантированная эксплуатация двигателя ВАЗ-11186 обеспечивается при соблюдении рекомендованных изготовителем:
- режимов эксплуатации;
- сроков проведения технического обслуживания.
Техническое обслуживание мотора ВАЗ-11186 сводится к:
- Регулярному осмотру силового агрегата, в результате которого можно обнаружить протечки масла и охлаждающей жидкости. При выявлении таких дефектов их необходимо устранить;
- Регулярной замене моторного масла – через каждые 15 000 км пробега. При этом рекомендуется использовать моторное масло известных производителей, приобретая его у проверенных поставщиков.
Двигатель ВАЗ 11186 1,6 л
Специалисты рассматривают двигатель ВАЗ 11186, как модернизацию мотора 21114, вторичную доработку 21083 либо улучшение характеристик ДВС 11183.
Первый вариант считается более правильным, поскольку конструкция 11186 и 21114 абсолютно идентична, за исключением поршней.
В моторе 11186 установлены изделия АвтоВАЗ, а предыдущая версия ДВС комплектовалась поршнями производителя Federal Mogul (США), которая занималась его разработкой по контракту с Волжским автозаводом.
ДВС 11186 в сравнении с 11183
Характеристики мотора 11186
Проекту «народного автомобиля» по бюджетной стоимости для рядового пользователя LowCost серьезно помешал экономический кризис. Для комплектации Lada Granta Стандарт технические характеристики существующего ДВС 11183 были достаточными.
Однако для комплектаций Норма и Люкс был необходим более мощный ДВС, поэтому руководство АвтоВАЗ, не имея достаточного финансирования на проект нового мотора, вышло из положения следующим образом:
- базой для ДВС 11186 стала существующая версия 21114;
- для снижения себестоимости поршни американского производителя Federal Mogul были заменены отечественной продукцией подходящего типоразмера;
- изготовителем была изменена маркировка движков, но больше конструкционных изменений не вносилось.
Поршень 11186 меньше, чем 11183
В отличие от 11183 поршень мотора 11186 при обрыве ремня ГРМ гнет клапана, однако эксплуатационные характеристики улучшены:
| Изготовитель | АвтоВАЗ |
| Марка ДВС | 11186 |
| Годы производства | 2011 – … |
| Объем | 1598 см3 (1,6 л) |
| Мощность | 64,2 кВт (87 л. с.) |
| Момент крутящий | 140 Нм (на 3800 об/мин) |
| Вес | 140 кг |
| Степень сжатия | 10,5 |
| Питание | инжектор |
| Тип мотора | рядный |
| Впрыск | электронный многоточечный |
| Зажигание | электронный блок |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый ресивер, дроссельная заслонка электронного типа |
| Выпускной коллектор | объединен с катализатором |
| Распредвал | от 11183 |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 82 |
| Поршни | облегченные |
| Коленвал | высокопрочный чугун, масляные каналы |
| Количество подшипников коренных | 5 |
| Ход поршня | 75,6 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 5,7 л/100 кмсмешанный цикл 7,3 л/100 кмгород – 8,5 л/100 км |
| Расход масла | максимум 1 л/1000 км |
| Моторное масло для 11186 | 5W-30 и 10W-30 |
| Объем масла моторного | 3,5 л |
| Температура рабочая | 95° |
| Ресурс мотора | заявленный 150000 кмреальный 300000 км |
| Регулировка клапанов | шайбы между кулачками распредвала и толкателями |
| Система охлаждения | принудительная, антифриз/тосол |
| Количество ОЖ | 7,8 л |
| Помпа | крыльчатка из полимера |
| Свечи на 11186 | BPR6ES, А17ДВРМ |
| Зазор между электродами свечи | 1,1 мм |
| Ремень ГРМ | 163 зуба, шаг 8 мм, ширина ремня 26,7 мм |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | номер по каталогу 90915-10001замена 90915-10003, с обратным клапаном |
| Маховик | от 2110, стальной венец, надетый на чугунное тело |
| Болты крепления маховика | коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 ммкоробка АТ – М10х1,25 мм, длина 26 мм без проточки |
| Маслосъемные колпачки | код 90913-02090 впускные светлыекод 90913-02088 выпускные темные |
| Компрессия | 13 бар |
| Обороты ХХ | 650 – 750 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 18 Нммаховик – 62 – 87 Нмболт сцепления – 19 Нмкрышка подшипника – 68 Нм (коренной) и 53 (шатунный)головка цилиндров – три стадии 29 Нм, 49 Нм и 90° |
Поскольку гидрокомпенсаторов зазора клапанов мотор не имеет, для пользователя практически не актуально, какое масло выбрать по производителю ГСМ. Подходят и отечественные, и зарубежные фирмы, например, ZIK, Лукойл, Mobil, Роснефть. С другой стороны, актуальна информация, какое масло лить в двигатель по вязкости:
- для регионов РФ производитель рекомендует всесезонные масла 10W40, 5W40 и 15W30;
- допускается синтетическая и полусинтетическая смазка;
- минеральное масло лучше не применять.
Для снижения температурных нагрузок на клапаны схема двигателя предусматривает форсунки, впрыскивающие масло на их поверхность. В отличие от самодельных каналов форсунки срабатывают только при увеличении давления, то есть во время нагрева смазки от интенсивных нагрузок. Масло не попадает в картер, не вызывает в двигателе повышенного износа прокладок.
(№27)Какой двигатель на Гранте лучше выбрать? — бортжурнал Лада Гранта ㋡Победа㋡ 2013 года на DRIVE2
Думаю, что ни для кого не секрет, что Лада Гранта выпускается с 4-мя разными типами двигателей. И каждый силовой агрегат этого автомобиля имеет как свои преимущества, так и недостатки. И многие владельцы, которые хотят купить Гранту, не знают, какой именно двигатель выбрать и какой из этих моторов для них будет лучше. Ниже рассмотрим основные типы силовых агрегатов, которые устанавливаются на этот автомобиль.
ВАЗ 11183 — стоит на Гранте «стандарт»
Этот двигатель достался машине по наследству от своего предшественника — Калины. Самый простой 8-клапанный с объемом 1,6 литров. Мощности не так много, но дискомфорта при езде уж точно не будет. Этот мотор зато является самым тяговитым из всех и на низах тянет как дизель!
Самый большой плюс этого двигателя в том, что здесь очень надежная система ГРМ и даже в случае обрыва ремня ГРМ, клапана не столкнутся с поршнями, а это значит, что достаточно просто поменять ремень (хоть в дороге), и можно ехать дальше. В обслуживании этот двигатель самый простой, так как его конструкция полностью повторяет всем известный агрегат от 2108, только с увеличенным объемом.
Если вы хотите не знать проблем с ремонтом и обслуживанием, и не бояться, что погнет клапана при обрыве ремня, тогда этот выбор для вас.
ВАЗ 21116 — устанавливается на Гранте «норма»
Этот мотор можно назвать модернизированной версией предыдущего 114-го, и единственным отличием его от предшественника является установленная облегченная шатунно-поршневая группа. То есть, поршня стали делать более легкими, но это за собой повело ряд негативных последствий:Во-первых, теперь места под выемки в поршнях совсем не осталось и при обрыве ремня ГРМ — клапан погнет 100 %.Второй, еще более негативный момент. Из-за того, что поршни стали тонкие, при встрече с клапанами — они разбиваются на части и в 80 % случаев приходится их тоже менять.
Было немало случаев, когда на таком двигателе приходилось менять почти все клапана и пару поршней с шатунами. И если посчитать всю сумму, которую придется отдать за ремонт, то в большинстве случаев она может превышать половину стоимости самого силового агрегата.
Зато в динамике этот двигатель выигрывает у обычного 8-клапанного, за счет легких деталей ДВС. И мощность составляет порядка 87 л.с., что на 6 лошадиных сил больше, чем у 21114. Кстати, работает он намного тише, что нельзя не заметить.
ВАЗ 21126 и 21127 — на Грантах в комплектации «люкс»
С 21126 двигателем все ясно, так как он устанавливается на Приоры уже много лет. Объем у него составляет 1,6 литра и 16-клапанов в ГБЦ. Недостатки такие же, как у предыдущего варианта — столкновение поршней с клапанами в случае обрыва ремня. Зато мощности здесь хоть отбавляй — 98 л.с. по паспорту, но на самом деле — стендовые испытания показывают немного больший результат.
21127 — это новый (на фото выше) усовершенствованный двигатель мощностью 106 лошадиных сил. Здесь это достигается благодаря доработанному ресиверу большего размера. Также, из отличительных особенностей этого мотора является отсутствие ДМРВ — и теперь вместо него будет стоять ДАД — так называемый датчик абсолютного давления.
Судя по отзывам многих владельцев Гранты и Калины 2, на которые уже поставили этот силовой агрегат, мощности в нем на самом деле прибавилось и это чувствуется, особенно на низких оборотах. Хотя, эластичности практически не добавилось и на повышенных передач набор оборотов происходит не так резво, как этого хотелось бы.
Двигатель ВАЗ 11183-1000260. Характеристика двигателя ВАЗ 11183.
Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.
| Количество цилиндров: | 4 |
| Рабочий объем цилиндров, л: | 1,596 |
| Степень сжатия: | 9,6-10 |
| Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин.: | 60 кВт.-(82 л.с.) |
| Диаметр цилиндра, мм: | 82 |
| Ход поршня, мм: | 75,6 |
| Число клапанов: | 8 |
| Минимальная частота вращения коленчатого вала , об/мин: | 800 – 850 |
| Максимальный крутящий момент при 2500-2700 об/мин., Н*м: | 120 |
| Порядок работы цилиндров: | 1-3-4-2 |
| Октановое число бензина: | 95 (неэтилирован.) |
| Система подачи топлива: | Распределенный впрыск с электронным управлением |
| Свечи зажигания: | А17ДВРМ, BPR6ES(NGK) |
| Вес, кг: | 112 |

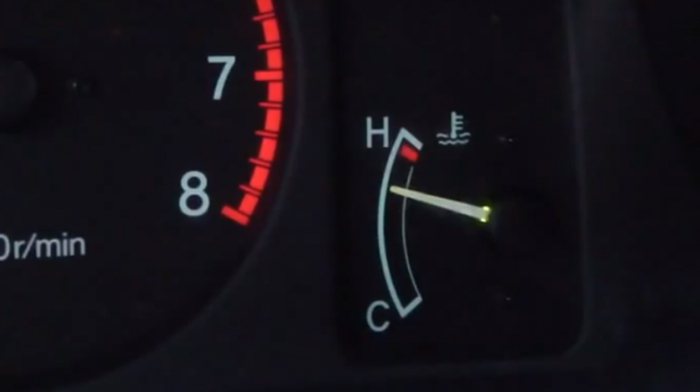

Температура перегрева двигателя ваз 11183: рабочая 95°. Система охлаждения имеет объем 7,8 л.
Особенности двигателя.
Двигатель ВАЗ 11183 может применяться для установки на автомобили ВАЗ Lada Kalina и ее модификации.
Двигатель 11183 восьмиклапанный четырехцилиндровый силовой агрегат объемом 1,6 литра.
Следует отметить, что двигатель 11183 по конструкции основных узлов : блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от варианта ДВС ВАЗ 21114.
Разработан новый блок цилиндров мод. 11183-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой. (смотреть «Блок цилиндров») Для увеличения объема двигателя потребовалось увеличить высоту блока на 2,3мм.( высота от оси коленчатого вала до верхней поверхности блока – 197,1мм ). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.
На двигателе используется коленчатый вал мод. 11183-1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель – «11183».
Маховик и шкив коленчатого вала используются от двигателя 2110.
В двигателе применяется шатунно-поршневая группа 2110.
Чтобы не увеличивать степень сжатия была увеличена и усовершенствована форма камеры сгорания. Головка блока цилиндров с увеличенной камерой сгорания получила индекс – «11180». На приливе головки имеется соответствующая маркировка.
Существует ряд конструктивных решений , которые отличают двигатель ВАЗ 11183 от мотора ВАЗ 21114.
В электросистеме применяется генератор 5132.3771(90 А). Для крепления генератора использован новый кронштейн. Оригинальным является механизм натяжения ремня генератора.
На двигателе ВАЗ 11183 установлен поликлиновый ремень генератора 1118-1041020 – 6РК882 (882мм).
Одной из последних доработок отечественного автопрома является двигатель ВАЗ 11183. Он разрабатывался изначально, как замена морально и технически устаревшей модели ДВС 2108 и его модификаций. Но, впоследствии этими силовыми агрегатами стали комплектоваться автомобили ВАЗ 1118 «Калина».
Техобслуживание
Согласно рекомендациям АвтоВАЗ двигатель 11183 должен обслуживаться по регламенту:
| Объект техобслуживания | Время (месяц) или пробег (10 000 км) что наступает раньше |
| Привод ГРМ | 36/ 1 |
| Аккумулятор АКБ | 12/2 |
| Зазор в клапане | 24/2 |
| Вентиляция картера | 24/2 |
| Ремни, приводящие в действие навесное оборудование | 24/2 |
| Топливопровод и крышка бака | 24/2 |
| Моторное масло | 12/1 |
| Маслофильтр | 12/1 |
| Воздухофильтр | 12 – 24/4 |
| Топливофильтр | 48/4 |
| Контуры обогрева/охлаждения | 24/4 |
| ОЖ | 24/4 |
| Датчик кислородный | 10 |
| Свеча зажигания | 12 – 24/2 |
| Коллектор выпускной | 12/1 |
По умолчанию система охлаждения имеет объем 7,8 л. На конвейере обычно заливается красный антифриз Felix Carbox 40. Замена производится любой охлаждающей жидкостью с учетом температурного диапазона 85 градусов. Поскольку устройство ДВС достаточно простое, операцию ТО можно выполнить собственными силами.
Модификации 8-ми и 16-ти клапанных двигателей лады гранты
На автомобиле данного семейства устанавливают один из пяти видов силовых агрегатов, а именно:
- 8-ми кл.: ВАЗ-11183-50, ВАЗ-11186;
- 16-ти кл.: ВАЗ-21126, ВАЗ-21127, ВАЗ 21126-77.
Загиб ножки клапана характерен для всех вышеперечисленных модификаций силовых агрегатов, за исключением ВАЗ-11183-50. Причина лежит в отсутствии дефекта в конструкции газораспределительного механизма (ГРМ).
При внезапном обрыве ремня приводных механизмов, распределительный вал продолжает вращение, в то время как коленчатый вал моментально останавливается в связи с отсутствием вращательного движения.
В момент остановки коленвала происходит удар поршней цилиндров о ножки (седла) клапанов. Последствия: деформация конструкции, облом металлической основы.
