Лада 1111 ока 2004

Двигатель ВАЗ 1111

Двигатель Оки объемом 650 куб.см. получился из половинки силового агрегата 2108. Выбор именно половины уже разработанного блока и самого двигателя обуславливался стоимостью разработки оснастки для изготовления 2-х цилиндрового двигателя. Особенностью конструкции этой рядной бензиновой двойки является верхнерасположенный распределительный вал, который управляет работой четырех клапанов — по 2 на каждый цилиндр.

Рабочий процесс в двигателе происходит за два оборота коленчатого вала, что обуславливает наличие вибраций при работе ДВС. Для компенсации дисбаланса установлены два уравновешивающих вала, гасящих вибрацию. Мощность движка составляет 29 л.с. Максимальный крутящий момент составляет 44,1Нм, который достигается при 3400 об/мин.

Система снабжения топливом выполнена по стандарту Евро-0 на базе карбюратора. Топливный насос имеет механический привод от агрегатов двигателя.

Масляная система выполнена аналогично оригинальному 2108 с применением шестеренчатого насоса. Забор масла производится из картера и направляется по внутренним каналам непосредственно к трущимся парам распределительного и коленчатого валов.

Стенки цилиндров смазываются масляным туманом, образовывающимся при вращении коленчатого вала. Штоки клапанов и детали механизма газорапределения за исключением собственно распредвала смазываются самотеком.

Цилиндро-поршневая группа

Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.

Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.

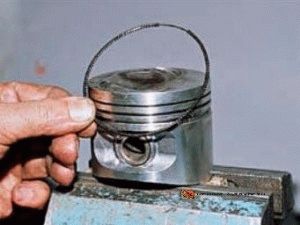

Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.

Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.

Возможные неисправности двигателя

Владельцы автомобилей «Ока» с двигателями объемом 650 кубических сантиметров чаще всего сталкиваются с вибрацией и повышенным шумом при работе. Причиной этого являются балансирные валы, шум от которых проявляется при прогреве мотора. Несмотря на то что многие автовладельцы, столкнувшиеся с такой проблемой, пытаются осуществить ремонт двигателя «Оки», такой уровень шума считается нормальным.

Увеличенные зазоры клапанов также могут стать причиной появления дополнительного шума. Устраняются они регулировкой клапанов. Причина вибрации конструктивная и объясняется наличием только двух поршней, рабочий ход которых составляет 2 оборота коленвала, соответственно, один поршень в процессе работы проворачивает коленвал на 360о.

ВАЗ 11113 Ока: технические характеристики

Автомобиль ВАЗ 11113 производится только в кузове хэтчбек, в трехдверном исполнении, машина рассчитана на 4 человек, включая водителя. «Ока» имеет передний привод, независимые переднюю и заднюю подвески, оснащается двухцилиндровым двигателем и 4-ст. механической коробкой передач. Передняя подвеска – стандартная для авто такого класса, типа Макферсон, на задней оси установлена жесткая балка с пружинами и амортизаторами.

Тормозная система – гидравлического типа, на передней оси установлены диски, на задней оси – барабаны. Рулевое управление с механическим приводом, гидро- или электроусилителя руля не предусмотрено. Тормоза имеют вакуумный усилитель и главный тормозной цилиндр, сцепление без гидровыжима, тросовое.

Двигатель модели ВАЗ-11113 – двухцилиндровый, его расположение под капотом – поперечное, некоторые детали силового агрегата унифицированы с ДВС ВАЗ 21083 (поршни, поршневые кольца/пальцы). Блок цилиндров малолитражного мотора – чугунный, ГБЦ отлита из алюминия. Привод ГРМ – ременный, распредвал расположен наверху, в постели головки блока цилиндров.

У автомашины ВАЗ 11113 «Ока» технические характеристики следующие:

• габариты (длина/ высота /ширина) – 3,2 / 1,4 /1,42 м;
• колесная база – 2, 18 м;
• клиренс – 15 см;
• снаряженная масса – 0, 645 тонны;
• максимальный вес в груженом состоянии – 0,98 тонны;
• колея колес (передних /задних) – 1,21 /1,2 м;
• мощность ДВС – 35 л. с.;
• объем ДВС – 749 см³;
• тип топливной системы – карбюратор;
• используемое топливо – бензин Аи-92;
• диаметр стандартных колесных дисков – R12

Модель «Ока» с мотором 0,75 л расходует на 100 км по трассе 5л бензинового топлива, в городском режиме потребления горючего увеличивается до 7,4 л/ 100 км. Бензиновый бак рассчитан на 30 литров, и в среднем объема бензобака хватает на 400-450 км пути. Разгоняется ВАЗ-11113 не быстро – за 24 секунды, но для городской черты скорости хватает. Зато у «Оки» в городе есть преимущество – машина очень маневренная, и легко паркуется в любом месте.

Цилиндро-поршневая группа

Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.

Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.

Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.

Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.

Палец — деталь круглого сечения, пустотелая. Палец является «плавающим», то есть в процессе работы он вращается в бобышках.

История производства

Массовое производство автомобилей ВАЗ-1111 «Кама» (почти копии выпускавшейся «Оки») предполагалось в татарстанском городе Елабуга на реке Кама на Елабужском заводе легковых автомобилей (ЕлАЗ), в который в 1988 году был в рамках идеологической компании по «конверсии» военно-промышленного комплекса и увеличению выпуска товаров народного потребления перепрофилирован несостоявшейся Камский тракторно-технический завод, под предлогом снизившейся народно-хозяйственной и военно-стратегической необходимости в тракторах и танках. Равный по масштабу АвтоВАЗу, ЕлАЗ должен был производить 900 тысяч в год автомобилей ВАЗ-1111, его работники и их семьи должны были резко увеличить население Елабуги до 300—400 тысяч человек, а от новых жилых кварталов Елабуги до промплощадки завода и до Набережных Челнов должен был быть пущен скоростной трамвай. Ввиду ликвидации плановой социалистической экономики и затем распада СССР, ЕлАЗ позже реализовался не в задуманном виде, а в качестве малосерийного лицензионного производства иностранных автомобилей, выпуск ВАЗ-1111 же был налажен в меньших масштабах на других автозаводах.

В 1995 году после перехода к рыночному ценообразованию и расчётам в валюте Волжский автозавод посчитал для себя выпуск 20 тыс. дешевых малолитражек в год экономически нерентабельным. Концерн АВТОВАЗ под управлением Владимира Каданникова передал производство модели ВАЗ-1111 «Ока» в город Серпухов на «СеАЗ» (бывший СМЗ) и в Набережные Челны на «ЗМА» (легковое подразделение КамАЗа, ныне завод Соллерс). Примерно в то же время был разработан 0,75-литровый 2-цилиндровый 33-сильный двигатель взамен 0,65-литрового 29,7-сильного. Новый 33-сильный двигатель ВАЗ-11113 также представлял собой «половинку» более мощного и тяговитого 1,5-литрового мотора ВАЗ-21083.

В конце 1998 года, после дефолта и резкой девальвации рубля, микроавтомобиль «Ока» оказался одним из наиболее дешёвых в мире четырёхколёсных средств передвижения, что резко подстегнуло его популярность на внутреннем и внешнем рынках. До 2005 года ЗМА и СеАЗ постоянно наращивали производство единственной российской модели сегмента «А», но в дальнейшем спрос на морально устаревшую «Оку» стал падать из-за ревальвации рубля и импорта более современных автомобилей (прежде всего узбекского Daewoo Matiz и китайских аналогов). Кроме того, ВАЗ свернул производство двигателя для «Оки», посчитав нерентабельным его дальнейшую адаптацию под нормы Евро-2, вводимые в России с 2006 года, что требовало замены дешёвого карбюратора на дорогую систему впрыска и применение каталитического нейтрализатора в системе выпуска.

СеАЗ-11116-50 фургон.

В 2006 году производство «Оки» на ЗМА было прекращено в связи с покупкой данного предприятия компанией «Северсталь-авто» (ныне Sollers). На оставшемся единственным производителем «Оки» СеАЗе в 2006 году было налажено производство её модификации СеАЗ-11116 с импортным китайским 3-цилиндровым 1,0-литровым инжекторным двигателем (лицензионный мотор от Daihatsu Charade G10), а в 2007 году сделана попытка выпуска (произведена только опытно-промышленная партия) пикапов и фургонов подсемейства СеАЗ-11116-50, а также разработана усиленная версия пикапа СеАЗ-11116-60 полурамной конструкции, грузоподъёмностью 400 кг. Вскоре после этого СеАЗ прекратил производство автомобилей с русским двигателем, полностью перейдя на китайский агрегат.

За годы выпуска «Ока» регулярно подвергалась модернизации: неоднократно менялась панель приборов, система отопления и вентиляции кузова, а также некоторые кузовные детали, прежде всего пластиковый обвес, включая решётку радиатора и бамперы. Начали применяться колёса увеличенной размерности (13″ вместо 12″). Устанавливаемый на СеАЗ-11116 китайский 3-цилиндровый двигатель развивает в полтора раза большую мощность (53 л. с. против 33 л. с.) при существенно меньшей шумности и вибрациях, что вместе с 5-ступенчатой КПП улучшило динамику разгона, повысило максимальную скорость, а также обеспечило выполнение экологических норм Евро-2, а с января 2008 года — Евро-3.

В ноябре 2008 года СеАЗ остановил выпуск «Оки» в связи с её нерентабельностью. До конца года были распроданы остатки товарных автомобилей, а с марта 2009 года СеАЗ находится в состоянии консервации и распродал лишнее оборудование, но при этом поддерживает ряд жизненно важных цехов, например, гальваники, в рабочем состоянии. В 2013 году АвтоВАЗ заявлял о намерении возродить «Оку», но дальше заявлений дело не пошло.

Блок цилиндров

1. Блок цилиндров. 2. Крышка первого коренного подшипника. 3. Масляный насос. 4. Передний сальник коленчатого вала. 5. Шкив привода генератора. 8. Коленчатый вал. 7. Шкив привода распределительного вала. 8. Масляный фильтр. 9. Передняя защитная крышка зубчатого ремня. 10. Ремень привода распределительного вала. 11. Шкив распределительного вала. 12. Распределительный вал. 13. Сальник распределительного вала. 14. Задняя завитая крышка зубчатого ремня. 15. Корпус подшипников распределительного вала. 18. Крышка головки цилиндров. 17. Крышка маслоотделителя. 18. Эксцентрик для привода топливного насоса. 19. Корпус вспомогательных агрегатов. 20. Датчик момента искрообразования. 21. Отводящий патрубок охлаждающей рубашки. 22. Головки цилиндров. 23. Датчик указателя температуры охлаждающей жидкости. 24. Впускной клапан. 25. Поршень. 26. Шатун. 27. Шестерня привода уравновешивающих валов. 28. Маховик. 29. Шестерня уравновешивающего вала. 30. Держатель заднего сальника коленчатого вала. 31. Уравновешивающий вал. 32. Масляный картер. 33. Указатель уровня масла. 34. Пробка отверстия для слива масла. 35. Силовой агрегат (двигатель с коробкой передач и сцеплением). 38. Кронштейн с опорой задней подвески двигателя. 37. Опора подвески двигателя. 38. Кронштейн с опорой левой подвески двигателя. 39. Кронштейн с опорой передней подвески двигателя.

Класс	Диаметр цилиндра двигателя 1111, мм	Диаметр цилиндра двигателя 11113, мм
А	76,000…76,010	82,000…82,010
В	76,010…76,020	82,010…82.020
С	76,020…76,030	82,020…82,030
D	76,030…76,040	82,030…82,040
Е	76,040…76,050	82,040…82,050

см. гл. 9

Тюнинг двигателя «Оки»

Поскольку мощность силового агрегата невелика, тюнинг как таковой не имеет большого смысла: можно добиться прироста до 10%, особенно с перепрошивкой ЭБУ инжекторного варианта мотора, но на общем фоне он не будет ощутим. Технические характеристики двигателей «Ока» не позволяют снять с них много мощности.

В качестве «кастом-проектов» владельцы этих автомобилей могут устанавливать инжектор от двигателя ВАЗ-21083i с улучшенными характеристиками, но это достаточно трудоемкая и финансово затратная операция. По стоимости она примерно равноценна установке китайского TJ376QE, упомянутого выше. На впрысковый двигатель для продолжения тюнинга и снятия большей мощности могут устанавливать компрессор, производить иные доработки по желанию.

Эксплуатационные характеристики ВАЗ 1111 Ока

Диаметр разворота: 9.2 мМаксимальная скорость: 130 км/чВремя разгона до 100 км/ч: 24 cРасход топлива на 100км в смешанном цикле: 4.3 лОбъем бензобака: 30 лСнаряженная масса автомобиля: 645 кгДопустимая полная масса: 975 кгРазмер шин: 135/80 R12

Характеристики двигателя

Расположение: спереди, поперечноОбъем двигателя: 750 см3Мощность двигателя: 35 л.с.Количество оборотов: 5600Крутящий момент: 52/3200 н*мСистема питания: КарбюраторТурбонаддув: нетГазораспределительный механизм: OHCРасположение цилиндров: РядныйКоличество цилиндров: 2Диаметр цилиндра: 82 ммХод поршня: 71 ммСтепень сжатия: 9.6Количество клапанов на цилиндр: 2Рекомендуемое топливо: АИ-92

Модификации двигателя

Двигатель	Коробка	Привод	Расход, л	Разгон до 100, с.
0.6 29 л.c. бензин	механика	передний	6.5/5.5	30
0.7 33 л.c. бензин	механика	передний	6.4/5.4	24
0.7 35 л.c. бензин	механика	передний	6.4/5.4	24
1.0 53 л.c. бензин	механика	передний	7.4/5.0	18
1.1 49 л.c. бензин	механика	передний	7.4/5.1	18

Кузов

Тип кузова: хэтчбекКоличество дверей: 3Количество мест: 4Длина машины: 3200 ммШирина машины: 1420 ммВысота машины: 1400 ммКолесная база: 2180 ммКолея передняя: 1210 ммКолея задняя: 1200 ммДорожный просвет (клиренс): 150 ммОбъем багажника максимальный: 630 лОбъем багажника минимальный: 210 л

На ВАЗ Ока образца 1988 года устанавливался двигатель объемом 0.65 л. Первый малолитражный автомобиль первоначально разрабатывался на Серпуховском автомобильном заводе в режиме жесткой экономии. Пробные партии малолитражек планировалось выпускать небольшим тиражом — по 50 тысяч экземпляров в год, что значительно повлияло на технические данные автомобиля.

Роль «Оки» в автоспорте[править]

Ожесточённые гонки автомобилей «Ока». Автомобили «Ока», как и многие другие, регулярно принимают участие в автогонках, спонсируемых за счёт сбора средств в подземных переходах. Соревнования, как правило, проводятся зимой, чтобы машины хотя бы чуть-чуть заносило на поворотах за счёт гололёда. Каждый автомобиль перед стартом оснащается усовершенствованным двигателем, после чего способен развивать такую скорость, что его сможет обогнать разве что мастер спорта по бегу на короткие дистанции.

Поскольку «Ока» — одноместный автомобиль, в раллийных гонках штурману с картой приходится бежать рядом с машиной водителя и сообщать ему о поворотах в открытое окно. Это доставляет последнему некоторые неудобства, так как на прямолинейных участках длиной более 1 км штурман за ним не поспевает, и тому приходится притормаживать.

Во избежание случаев анорексии участники автогонок распределяются по весовым категориям, так как масса водителя весьма значительно влияет на скорость и ускорение «Оки», причём каждая из них получила особое название.

Масса водителя, кг	Весовая категория
30—35	Гепарды
35—40	Газели
40—45	Медведи
45—50	Бегемоты
50—55	Черепахи
55—60	Эстонские черепахи
60—65	Хромые эстонские черепахи
65—70	Хромые эстонские черепахи, лежащие на спине

Техническое обслуживание

Заявленный ресурс двигателей «Оки» в условиях своевременного и правильного обслуживания – 120 тыс. км. То есть эти агрегаты, несмотря на ряд врожденных проблем, можно назвать относительно надежными в своей категории.

Регламентный срок прохождения ТО – каждые 15 тыс. километров пробега. В рамках обслуживания меняют масло (желательно использовать синтетическую смазку, если в двигатель заливали полусинтетику, интервал снижается до 10 тысяч км.). Поэтому выбирая, какое масло залить в двигатель «Ока» и когда, следует уточнить, какая жидкость уже находится в картере. При замене промывается масляная система и меняется масляный фильтр. Степень вязкости масла – 0W 40. 5W 40, 10W 40, в зависимости от сезона.

Объем смазки в моторе 1111/11113 – 2.5 литра, уровень контролируется масляным щупом. Перелив жидкости категорически не допускается!

Регулировку клапанных зазоров полагается делать каждые 30 тысяч, но фактически ее проводят по необходимости и реальному состоянию двигателя. Также на этом пробеге следует прочищать карбюратор и регулировать холостой ход.

Через 60 тысяч пробега следует менять жидкость в охлаждающем контуре. Если не произвести этого вовремя, субстанция деградирует и потеряет антикоррозийные и смазочные свойства, уменьшая ресурс системы в целом. При данном пробеге строго обязательна и замена изношенного ремня ГРМ: если он оборвется, клапана загнет, что приведет к необходимости менять двигатель или делать дорогой ремонт.

Мотор ВАЗ 11113

Этот двигатель появился позднее как доработка того же мотора от «восьмерки», когда последний довели до объема в 1.5 литра (ВАЗ-21083). Двигатель снова был «располовинен», и в итоге получился агрегат на 750 кубов. Внешний вид моторов 1111 и 11113 одинаков, изменения коснулись только внутренней части. Автомобиль с этим мотором получил название LADA OKA.

Так, был увеличен до 81 мм. диаметр поршня мотора (с 76). Инженеры установили дополнительную охлаждающую систему для камеры сгорания и сделали толще межцилиндровые перегородки.

Дополнительное охлаждение оказалось необходимым из-за повышенного тепловыделения нового двигателя: без него поршни часто клинили, задирались стенки цилиндров, возникали другие неисправности, типичные для перегрева мотора.

Обновленный мотор сделался мощнее на 3-5 лошадиных сил, хотя и остался по-прежнему карбюраторным. В остальном двигатель ВАЗ 11113 технические характеристики получил почти не отличающиеся от «младшего брата», в частности, экостандарт остался Евро-0, прежним осталось и устройство системы топливоподачи (карбюратор). Основные параметры:

• рабочий объем – 749 кубов;
• развиваемая мотором мощность: 33 силы;
• штатный крутящий момент: 50 Нм на 3200 оборотах;
• горючее: 92 бензин:
• расход топлива: до 6.2 л. на «сотню».

Так выглядит заводской инжектор-кит для 11113-го мотора:

Существуют и «самодельные» проекты установки инжектора с последующими доработками мотора – компрессором, перепрошивкой ЭБУ инжектора, и т.д. Кроме того, на заводе СеАЗ до прекращения производства «Оки» выпускалась модель с двигателем 11116 – лицензированным трехцилиндровым инжекторным мотором китайского происхождения TJ 376 QE. Этот мотор развивает до 53 сил и соответствует нормам Евро-2.

ТО двигателей Ока

Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.

По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.

При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.

Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.

К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.

На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.

«Ока» СеАЗ

В 2006 году подразделение малолитражных автомобилей в Набережных Челнах была продано , и поэтому производство «маленького Камаза» была свергнуто, и «Ока» выпускалась теперь только на Серпуховском заводе. Но спрос на морально устаревший автомобиль был уже не тот, и чтобы как-то вызвать интерес у покупателей, на СеАЗ приняли решение модернизировать марку.

В 2006 году «Ока» стала комплектоваться двигателем китайского производства объемом 1,0 л, модификация получила название СеАЗ-11116. Но спрос на машину падал, к тому же выпускать малолитражку было нерентабельно, и в 2008 году серийное производство модели было прекращено.

История двигателей ВАЗ 1111/11113

Перед разрабатывавшими автомобиль «Ока» инженерами стояла достаточно непростая задача – сделать компактное и доступное транспортное средство, выполненное из распространенных комплектующих и обладающее хорошей ремонтопригодностью. Аналогичные требования выдвигались и к двигателю – он должен был стать простым, надежным и легко чинящимся в случае поломки вне специализированных СТО с квалифицированным персоналом.

В первых вариантах «Оки» разработчики применяли двухцилиндровый силовой агрегат от Daihatsu Quore на 30 лошадиных сил. С этим двигателем изготовили несколько прототипов. Но, хотя двигатель обладал отлаженной и надежной конструкцией, от его копирования отказались, поскольку иностранный силовой агрегат требовал высокого качества деталей мотора и культуры сборки. Кроме того, копирование требовало сборки двигателей «с нуля» и освоения соответствующего техпроцесса, а это сделало бы машину неприемлемо дорогой и серьезно сдвинуло время выпуска серийных образцов.

Тогда инженеры обратились к существующим в отечественном автопроме решениям моторов.

Интересно: на выбор двигателя повлиял запуск на конвейере Тольяттинского завода ВАЗ-2108.

Мотор «восьмерки» был уже полностью отработан, поэтому для оснащения нового компактного молодежного авто было принято решение создать двухцилиндровый двигатель на базе «восьмерочного», который на тот момент был основным в производстве ВАЗа. Путем ряда технических манипуляций получился мотор 1111, которым и стали оснащать «Оку».

Основные неисправности

На первых порах существования 1111/11113 владельцы «Оки» часто жаловались на повышенную назойливую вибрацию с шумом из моторного отсека. Особенно сильным был шум во время прогрева мотора, виноваты в нем упомянутые выше балансирные валы. Это явление беспокоит автовладельцев, но неисправностью не считается.Шуметь двигатель может и по причине слишком больших зазоров клапанов. Проблема устраняется регулировкой таковых. Вибрация же – конструктивная особенность, поскольку в моторе всего два поршня.Достаточно распространенная проблема моторов – прогар прокладки ГБЦ. Основные его причины:

• заводские производственные огрехи, когда прокладку изготовили с неточностями;
• неправильная затяжка ГБЦ, при которой прокладка обжата не до конца.

Если проводится ремонт мотора, уплотнение заменяют, повторно использовать его нельзя.

Важно: если на новой прокладке есть задиры, ее также не рекомендуется ставить в мотор. Двигатель «Ока» 11113 может плохо запускаться «на горячую», после кратковременной остановки

Причина этого – компоновка отсека двигателя и проблемы диафрагмы бензонасоса. В горячем двигателе ВАЗ 11113 образуются топливные пары, в том числе и в полостях топливного насоса, а этот узел не предназначается для прокачки газов и может «барахлить» при пуске мотора до остывания. Диафрагму можно поменять

Двигатель «Ока» 11113 может плохо запускаться «на горячую», после кратковременной остановки. Причина этого – компоновка отсека двигателя и проблемы диафрагмы бензонасоса. В горячем двигателе ВАЗ 11113 образуются топливные пары, в том числе и в полостях топливного насоса, а этот узел не предназначается для прокачки газов и может «барахлить» при пуске мотора до остывания. Диафрагму можно поменять.

Важно: если проблема с мотором возникла в дороге, в качестве временной меры можно просто положить на насос влажную тряпку. Это несколько охладит агрегат и позволит доехать до места, где диафрагму смогут заменить

Другие возможные проблемы:

Катушки зажигания расположены так, что в них способна попадать вода, например, при пересечении автомобилем луж. Вода приводит к отказу модуля повышения напряжения, как результат – двигатель невозможно запустить. Могут быть и общие проблемы с проводкой, связанные с низким качеством сборки и некачественными проводами, свойственные двигателям ВАЗ в целом.

Поломка охлаждающей системы мотора.

Чаще всего выходит из строя помпа, из-за плохой сборки и низкого качества комплектующих. Если отказывает помпа – двигатель перегревается и ломается, поэтому за температурой агрегата нужно следить и своевременно менять помпу, при необходимости. Термостат мотора также не отличается высоким качеством исполнения и может отказывать, с последующей заменой такового.

Сбои электронных датчиков.

В двигателях «Оки» применена электроника отечественной сборки, не лучшая по качеству, и поломки датчиков – не редкость. Кроме того, они не всегда должным образом закреплены на корпусе агрегата из-за низкой культуры производства.

Несмотря на эти проблемы, многие ремонтные операции, за исключением сложных специфических поломок, могут выполняться автовладельцем самостоятельно или в «гаражном» автосервисе. Для ремонта подходят запчасти от моторов 21083, 21093.

Размеры поршневой

Дефектовка деталей двигателя

При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по диаметру и массе, а также поршневые пальцы к поршням по диаметру и шатуны по массе.

На днище поршня выбиты следующие данные:

1 — класс поршня по отверстию под палец (1, 2, 3)2 — класс поршня по диаметру (А, B, C, D, E)3 — стрелка, показывающая направление установки поршня4 — группа по массе (нормальная — «Г», увеличенная на 5 г — «+», уменьшенная на 5 г — «-«)5 — ремонтный размер (диаметр увеличен на 0,4 мм — D, на 0,8 — Е)

Класс цилиндров (А, B, C, D, E) выбит на нижней плоскости блока (привалочной плоскости под масляный картер).

Для удобства подбора поршней к цилиндрам по диаметру те и другие делятся на пять классов: A, B, C, D, E (через 0,1 мм). В запасные части поставляются поршни номинального размера трех классов A, C, E и двух ремонтных размеров. Первый ремонтный размер – увеличенный на 0,4 мм, второй – на 0,8 мм.

По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе должны устанавливаться поршни одной группы.

Для поршней ремонтных размеров в запчасти поставляются кольца ремонтных размеров, увеличенных на 0,4 и 0,8 мм. На кольцах первого ремонтного размера выбита цифра “40”, а второго – “80”.

Номинальные размеры диаметров цилиндров и поршней, мм

При подборе поршней к цилиндрам определите зазор между ними как разность между замеренными диаметрами поршня и цилиндра.

Номинальный зазор установлен 0,025- 0,045 мм, предельно допустимый — 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера. Под ремонтный размер растачивают оба цилиндра, даже если зазор между поршнем и цилиндром превышает предельно допустимый только в одном цилиндре.

Поршневые пальцы делятся по диаметру на три класса (1, 2, 3) через 0,004 мм. Класс пальца маркируется на его торце краской. Класс поршня по пальцу выбит на днище поршня, а класс шатуна по пальцу – на крышке шатуна.

Размерные классы поршневых пальцев и поршней

Подбор вкладышей коленчатого вала

Номинальный диаметр шеек коленчатого вала, мм:

коренных 50,799-50,819шатунных 47,830-47,850

Шейки коленчатого вала можно прошлифовать до одного из четырех ремонтных размеров с уменьшением номинального диаметра шеек, мм:

первого на 0,25 третьего на 0,75второго на 0,5 четвертого на 1,00

Номинальная толщина вкладышей, мм:

коренных 1,824-1,831шатунных 1,723-1,730

Вкладыши поставляются в запасные части также четырех ремонтных размеров, увеличенной толщины, мм:

первого на 0,25 третьего на 0,75второго на 0,5 четвертого на 1,00

Зазоры между вкладышами и шейками коленчатого вала, мм:

для коренных подшипников: номинальный — 0,026-0,073, предельно допустимый — 0,11;для шатунных подшипников: номинальный — 0,02-0,07, предельно допустимый — 0,1.

Биение коленчатого вала должно составлять, мм:

по средней коренной шейке и посадочной поверхности под ведущую шестерню масляного насоса — не более 0,03;по посадочной поверхности под маховик — не более 0,04;по посадочной поверхности под шкивы и сальники и под шестерню привода уравновешивающих валов — не более 0,05.

Размеры полуколец, поставляемых в запчасти: номинальный — 2,31-2,36 мм и ремонтный (увеличенный на 0,127 мм) — 2,437-2,487 мм.

Осевой зазор коленчатого вала: номинальный — 0,06-0,26 мм, предельно допустимый — 0,35 мм.

Типичные поломки ВАЗ 11113 ОКА

• Проблемы со стартером
• Неисправности карбюратора
• Проблемы холостого хода
• «Выстрелы» из выхлопной трубы
• Запах бензина
• Повышенный расход топлива
• Повышенный расход масла
• Горит контрольная лампочка давления масла
• Перегрев двигателя
• Посторонние шумы при движении
• Проблемы с тормозной системой

Модификации

За годы выпуска модели «Ока» было выпущено множество ее модификаций. Автомашина производилась с двумя основными типами двигателей – 0,65 и 0,75 л, и в зависимости от устанавливаемого силового агрегата могла иметь индекс 1111 (0,65 л) или 11113 (0,75 л). В заводском обозначении модели указывался Волжский или Серпуховский автозавод – ВАЗ или СеАЗ, автомобили производились в различных вариантах исполнения:

• для инвалидов – СеАЗ-1111-01/ СеАЗ-1111-02/ СеАЗ-1111-03 с мотором 0,65 л и СеАЗ-11113-01/ СеАЗ-11113-02/ СеАЗ-11113-03 с двигателем 0,75 л;
• базовые модели – ВАЗ-1111 и ВАЗ-11113;
• авто с 4-цилиндровым движком от «Таврии» – Астро-11301;
• модель с мотором 1,0 л в различных модификациях СеАЗ-11116, в том числе выпускались пикапы и фургоны.
