Двигатель ваз 2105: характеристики, неисправности и тюнинг

Рождение легенды

Работа над новым автомобилем началась в середине 70-х годов. И в 1979 году предприятие ВАЗ выпустило первые мелкосерийные партии детища, которое стало родоначальником всего второго поколения «Жигулей». А в начале 1980 года производство началась в полном объеме.

По сути, «Пятерка» не была чем-то кардинально новым. Она появилась на свет благодаря глубокой модернизации уже существовавших моделей. ВАЗ-2105 создавался в качестве «рабочей лошадки», поэтому автомобиль получился довольно спартанским. Более «люксовую» версию сделали отдельным автомобилем и назвали его ВАЗ-2107. Также на базе «пятерки» вскоре появился и универсал – ВАЗ-2104. А через три года с начала массового производства «пятерка» получила Государственный знак качества СССР.

Для своего времени ВАЗ-2105 получил современный дизайн, которому старались соответствовать в Европе. А именно: рубленые формы, прямоугольная оптика. Впрочем, назвать седан продвинутым было нельзя. По «железу» машина на момент выхода уже являлась довольно устаревшей. И дело здесь именно в заднем приводе. Во всем мире от такой компоновки стали постепенно отказываться, отдавая предпочтение автомобилям с передним приводом.

Но для СССР ВАЗ-2105, тем не менее, стал прорывной моделью. Например, на приводе распредвала появился ремень, который заменил привычную цепь, а система вентиляции получила прямоугольные дефлекторы. Особым шиком считалось появление электрообогрева заднего стекла, причем эта опция являлась базовой. А еще блок предохранителей и реле «поселился» в моторном отсеке. Не обошлось, правда, и без просчетов. Но вызваны они были, по большому счету, экономией и удешевлением процесса производства. Это, например, коснулось хромированных деталей. От них решили отказаться, чтобы не тратиться на сложный технологический процесс подготовки, а затем и нанесения на стальные детали меди, никеля и хрома.

В салоне не внедрено чего-то революционного, но прогресс был заметен. Например, автомобиль получил новые сиденья, которые обшивались кожвинилом. Но минус «Жигулей» никуда не делся – на втором ряду по-прежнему было довольно тесно. О просторе, которым могла похвастать «Волга», оставалось лишь мечтать. К тому же, заметной модернизации подверглась панель приборов, которую немного «осовременили».

Некоторые любят погорячее

Молодые владельцы вазовской «классики» иногда делают тюнинг своих аппаратов. Конечно, нового обвеса, прямоточного выхлопа или оглушающей музыки, не всегда достаточно. Поэтому прибегают и к модернизации силового агрегата.

Самый простой способ сделать мотору 2105 тюнинг — установить карбюратор ДААЗ 21053 следующего поколения Solex. Прибавка, конечно, будет незначительной.

Более высокий прирост мощности обеспечивает расточка цилиндров и увеличение хода поршня. Возможные варианты:

• Растачивание цилиндровых отверстий в размер 82 мм увеличивает объем до 1400 см³.
• Использование тех же поршней, но более длинного колена (вал 2103 с кривошипом 80 мм) и укороченных на 7 мм шатунов дает 1600 кубиков.
• При сочетании обоих вариантов рабочий объем становится равным 1700 см³. Такой тюнинг двигателя ВАЗ 2105 позволяет достичь мощности 100 л. с.

Более радикальным способом повысить технические характеристики является замена штатного мотора на роторный силовой агрегат (двигатель Ванкеля ВАЗ 413), выпускавшийся на ВАЗе небольшими партиями. Несмотря на небольшие размеры, тюнинговый привод выдает 140 «лошадок». Конечно, достать его весьма проблематично.

Мотор с индексом ВАЗ 2105 был недооценен, поскольку опередил свое время. Он стал первым отечественным двигателем с зубчатым ремнем вместо традиционной цепи. Время показало жизнеспособность этого решения. На современных авто (особенно малого и среднего класса) ремни встречаются чаще цепей. В немалой степени этому способствовало увеличение ресурса этих изделий.

Автомобили серии ВАЗ, как и подавляющее большинство машин, производимых , стали настоящей легендой российского автопрома. Большая популярность машин не только приносит громкое имя и статус компании, но и возводит ответственность за их производство на высокий уровень. Несмотря на старания производителей, отдельные детали и механизмы машин ломаются и нуждаются в ремонте. Даже такие важные, как двигатель. Но все же при правильной эксплуатации авто работа может быть весьма продуктивной, и на ремонт не придется тратиться сверх обычных профилактических осмотров.

Ходовая часть

Базовой основой для модели ВАЗ-21053 стала платформа 2101. Конструктивных изменений не было, кроме перестановки кронштейнов при выпуске экспортных модификаций с правым расположением руля.

Передняя подвеска ВАЗ-21053 — это два независимых агрегата (левый и правый), состоящие из профилированных штампованных рычагов, которые крепятся на поперечную балку с помощью сайлент-блоков. Оконечности рычагов соединяются с поворотной цапфой посредством шаровых опор. Каждая пара рычагов опирается на стальную спиральную пружину, которая своим верхним кольцом входит в специальное гнездо, смонтированное в боковинах моторного отсека. В середине спирали устанавливается гидравлический амортизатор. Оба рычажных агрегата соединяются между собой штангой, которая гасит колебания и обеспечивает поперечную устойчивость автомобиля.

Задняя подвеска маятниковой конструкции состоит из продольных рычагов, соединяющих днище кузова с балкой моста. Составной частью являются также пружинные спирали вкупе с амортизаторами. Поперечную устойчивость автомобиля обеспечивает специальная балка-стабилизатор, расположенная позади заднего моста.

Нюансы конструкции

Чтобы получить вышеприведенные характеристики двигателя, изготовителем производились эксперименты:

• ход поршня уменьшен до 66 мм;
• диаметр цилиндра, наоборот, увеличен до 79 мм.

Итогом стал оборотистый мощный мотор с алюминиевой клапанной крышкой, поглощающей звуки работы привода. Еще одной особенностью ДВС стало крепление шкива ремня ГРМ – пользователям не нужно откручивать болт на коленчатом валу, в отличие от предыдущих моделей двигателей ВАЗ.

Конструкция 2105

Указанная модернизация не смогла удовлетворить пользователей отечественного автопрома. Основным недостатком стал регулярный обрыв ремня ГРМ, руководство АвтоАЗ снизило объемы производства, затем сняло двигатель 2105 с производства, поэтому мотором комплектовались только три модификации Жигулей:

• 2105 седан;
• 2104 универсал;
• 21072 седан.

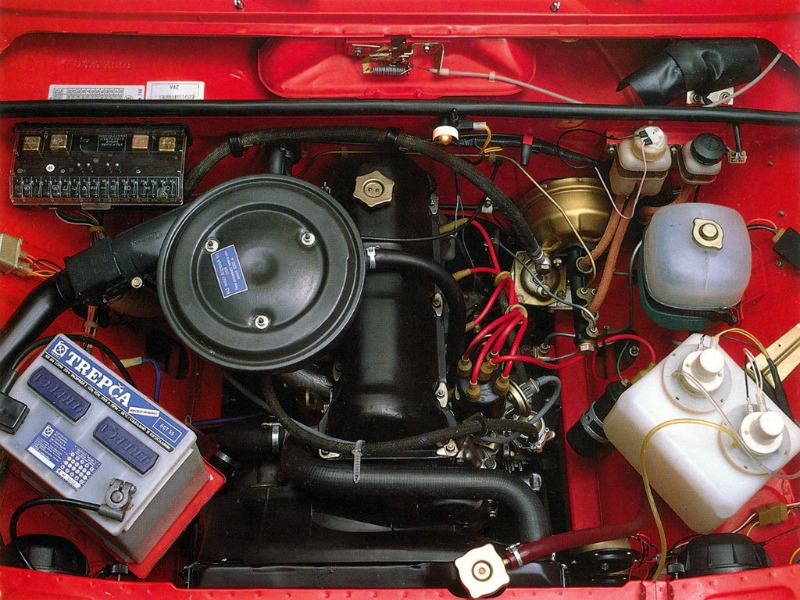

Характеристики родного двигателя 2105

Перед тем как проводить ремонт двигателя следует уделить внимание его основным характеристикам:

• Модификация двигателя выпускалась с 1979 по 2006 год, последние версии имеют несущественные доработки.
• При изготовлении блока цилиндров использовался чугун.
• Система питания может быть представлена карбюратором или инжектором.
• Тип расположения цилиндров рядный.
• Количество цилиндров 4.
• На каждый цилиндр приходится 2 клапана.
• Ход поршня составляет 66 мм.
• Диаметр каждого цилиндра 79 мм.
• Степень сжатия топливной смеси составляет 8,8.
• Объем блока цилиндров 1,3 литра.
• Мощность, согласно заявлениям производителя, составляет 64 лошадиных силы, но может варьировать в зависимости от типа установленного карбюратора и других настроек топливной системы.
• Расход топлива в смешанном цикле составляет 9,5 литра.
• Расход масла составляет 700 грамм на 100 километров пройденного пути при условии отсутствии неисправности, а также использования синтетики.
• Рекомендуемое мало 5W-30, 5W-40, 10W-40, 15W-40.
• В двигатель максимально можно залить 3,75 литра масла.

По современным меркам мощность менее чем 70 лошадиных сил – несущественный показатель, который не позволяет комфортно управлять автомобилем на дороге. Именно поэтому достаточно часто доработка представлена именно усовершенствованием двигателя для повышения его мощности, а также его полной замены.

Модификации

• ВАЗ-2105 — 1,3 л. карб. двигатель ВАЗ-2105 с 4-ст. КПП.
• ВАЗ-21050 — 1,3 л. карб. двигатель ВАЗ-2105 с 5-ст. КПП.
• ВАЗ-21051 — 1,2 л. карбюраторный двигатель ВАЗ-2101 с 4-ступенчатой КПП.
• ВАЗ-21053 — 1,5 л. карб. двигатель ВАЗ-2103 или инжекторный ВАЗ-2104 с 5-ст. КПП.
• ВАЗ-21054 — мелкосерийная модификация, выпускавшаяся для ГИБДД, МВД и ФСБ с дополнительными бензобаком и аккумулятором.
• ВАЗ-21055 — 1,5 л. дизель ВАЗ-341 производства Барнаултрансмаш, мелкосерийная модификация для такси.
• ВАЗ-21057 (Lada Riva) — экспортный вариант ВАЗ-21053 с правосторонним рулем, выпускался в 1992—1997 годах для Великобритании.
• ВАЗ-21058 — экспортный вариант ВАЗ-21050 с правосторонним рулём, выпускался в 1982—1994 годах для Великобритании.
• ВАЗ-21059 — 1,3 л. роторный двигатель ВАЗ-4132 мощностью 140 л.с.

  *   — по мере освоения
    ** — устанавливается на спецкомплектации

Малолитражка ВАЗ-21053, фото и описание

С 1999 года на автомобильном рынке России началось обвальное снижение цен, вызванное дефолтом 1998 года. Модель ВАЗ-21053, двигатель которой оставлял желать лучшего в плане параметров газораспределительного механизма и некоторых других характеристик, также пострадала от нестабильности рыночных условий. Магазины, торгующие автомобилями, один за другим отказывались от поставок. Спрос на автомобиль ВАЗ-21053, технические характеристики которого не обновлялись годами, был умеренным, начиная с 2000 года и до самого закрытия производства, в 2009 году. После того как в ноябре 2008 года сняли с производства микролитражку «Ока», «Лада-2105» и все ее модификации стали самыми дешевыми автомобилями на рынке России.

Подготовка и разборка узла

Чтобы выполнить работы по замене ремешка механизма газораспределения, никаких специальных приспособлений не требуется, как не нужна и смотровая канава. Из инструмента придется поискать рожковый ключ размером 30 мм, он понадобится для поворота натяжного ролика.

Остальные инструменты перечислены ниже:

• мощная плоская отвертка, пригодится для снятия ремня;
• набор гаечных ключей стандартных размеров;
• ветошь для протирки двигателя;
• свечной ключ;
• перчатки матерчатые.

Новый зубчатый ремень и натяжной ролик следует приобретать у надежных поставщиков или дилеров. При покупке не стоит гнаться за дешевизной, а деталь проверить на предмет отслоения резины или ниток. Когда подготовка окончена, можно приступать к разборке, которую сподручнее выполнять на остывшем двигателе в таком порядке:

1. Снять аккумуляторную батарею, предварительно открутив клеммы. Она будет мешать снятию ремня привода генератора.
2. Ослабить гайку натяжителя ремня генератора, подвинуть его вперед и сбросить ремешок со шкивов.
3. Открутить и демонтировать 3 пластмассовые крышки, закрывающие узел ГРМ спереди.
4. Снять крышку распределителя зажигания и выкрутить свечи. Без них коленвал легче поворачивается вручную.

Крышка трамблера снимается с целью отслеживания положения бегунка

Это очень важно при замене ремня в результате разрыва, когда все метки сбились

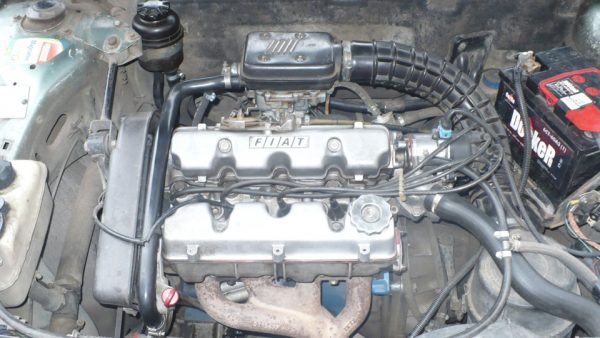

Какой двигатель можно установить на ВАЗ 2105 вместо штатного

«Пятёрку» без проблем можно оборудовать силовым агрегатом от любой другой «классики», будь то карбюраторный ВАЗ 2101, или инжекторный ВАЗ 2107. Однако ценители настоящего тюнинга предпочитают моторы от иномарок. Лучше всего для этих целей подходят силовые установки от «ближнего родственника» – Фиата. Его модели «Аргента» и «Полонез» оснащены моторами, которые без проблем становятся на наши ВАЗы.

Любители моторов помощней могут попытаться поставить силовой агрегат от Митсубиши Галант или Рено Логан объёмом от 1,5 до 2,0 см 3 . Здесь, конечно, придётся менять крепления под сам двигатель и под коробку переключения передач, однако, если все сделать правильно, результат вас удивит

Но важно не переусердствовать, ведь каждый кузов рассчитан на определённую нагрузку, в том числе и на мощность двигателя

Ну, а тем, кто желает передвигаться на уникальном автомобиле, можно посоветовать оборудовать свою «пятёрку» роторным силовым агрегатом. Стоимость такого двигателя сегодня составляет 115–150 тысяч рублей, но для его установки не потребуется никаких переделок. Он отлично подойдёт на любой «классический» ВАЗ.

Тюнинг двигателя ВАЗ 2107

Производитель устанавливал на ВАЗ 2107:

• карбюраторные двигатели объёмом 1,2 и 1,3 л;
• инжекторные двигатели объёмом 1,5 и 1,6 л.

Наиболее распространёнными видами тюнинга силовых агрегатов являются:

• увеличение рабочего объёма камер сгорания;
• замена распределительного вала;
• установка воздушного фильтра нулевого сопротивления;
• переделывание выхлопной системы на прямоточный глушитель.

Наибольший эффект даёт установка на двигатель турбокомплекта.

Для улучшения динамических характеристик двигателя ВАЗ 2107 на него устанавливают турбокомплект

Способы повышения мощности двигателя ВАЗ 2107

Увеличить мощность двигателя ВАЗ 2107 можно следующими способами.

1. Тюнинг головки блока цилиндров. За счёт этого можно увеличить мощность на 15–20 л. с. Так как головка выполнена из чугуна, все операции по её доработке довольно слоны и трудоёмки.
2. Тюнинг карбюратора. Меняются диаметры воздушных и топливных жиклёров, устанавливаются увеличенные диффузоры.
3. Установка двух или четырёх карбюраторов.
4. Монтаж турбонаддува, состоящего из компрессора и турбины.
5. Расточка цилиндров для увеличения их диаметра.
6. Установка кованых облегчённых поршней вместо литых.
7. Замена стандартного воздушного фильтра фильтром нулевого сопротивления.

На инжекторных моделях ВАЗ 2107 рекомендуют проводить программный чип-тюнинг. Это позволит не только оптимизировать эксплуатационные характеристики двигателя, но и нормализует работу электронного блока управления. Эффект будет максимальным, если чип-тюнинг выполняется на исправном двигателе, прошедшим полный технический осмотр.

ВАЗ-2105: настоящий прорыв!

Рассмотреть такой случай можно на примере силового агрегата ВАЗ-2105, потому как он сделал весьма немалый прорыв среди своих коллег по цеху. Дело в том, что до него все модели использовали в себе ременной привод газораспределительного механизма. В его предшественниках использовалась цепь, что приводила к неприятному шуму. Но с 80-х это изменилось. Идею использовать газораспределительный двигатель отечественное автодело позаимствовало у автомобиля Ford Pinto. Применять такую систему никто не хотел, так как при интенсивной работе разрыв ремня был более вероятен, чем разрыв цепи.

Но особенности строения этого механизма позволяли избежать неприятного инцидента, который будет не только очень опасным на дороге, но также обойдется весьма дорогим ремонтом. Напротив каждого из клапанов есть специальные отверстия, которые находятся на работающих поршнях.

Что представляла собой Лада 2105 ВФТС?

Как мы отмечали выше, модель – не что иное, как фундамент от модели 2105, полностью переделанный под гоночные нужды. Алюминиевый капот, двери и багажник – все было сделано для максимального снижения веса. Боковые окна – плексиглас, а вот лобовое и заднее остались стеклянными (в те времена регламент еще позволял оставлять колкие стекла).

Завершали внешний вид необычные для советского времени колесные диски и аэродинамический пластиковый обвес.

Более подробные технические характеристики (взято с сайта drive2.ru):

Блок цилиндров чугунный (2106), с алюминиевой ГБЦ.

Рабочий объем 1588 см3.

Диаметр поршня – 79,5 мм, ход – 80 мм.

Шатун – стальной, весом 570 г, с прямым разъемом, длиной 136 мм.

Коленвал на подшипниках скольжения, литой, чугунный, весом 10,4 кг, диаметр шеек 50,795 мм.

Маховик стальной, весом 4,2 кг.

Карбюраторы WEBER 45 CDOE.

Распредвал: подъем впускного/выпускного клапана – 11,5 мм/11,5 мм, фазы – впуск 330 градусов, выпуск – 320 градусов.

Диаметр впускного канала – 39,5 мм, выпускного – 34,5 мм.

Диаметр тарелки впускного клапана – 41 мм, выпускного – 36 мм.

Степень сжатия – 11,5 единиц.

Силовые характеристики – 160 л. с. при 7000 об/мин, крутящий момент – 164,8 Нм при 5500 об/мин. (Имеются упоминания о машине, на которой выступал сам Стасис Брундза, развивавшей 180 л. с. при 7500 об/мин. и 182 Нм при 6000 об/мин).

Диаметр передних тормозных дисков – 252,7 мм, задние тормоза барабанные.

Рулевое управление: глобоидальный червяк с двухгребневым роликом.

Передаточное число рулевого механизма – 16,4.

Габариты машины – длина – 409 см, ширина –  172,5 см, высота – 140 см (варьировалась в зависимости от настроек подвески), колея спереди/сзади – 136,5 см/132,1 см (варьировалась в зависимости от типа применяемых колес).

На международные соревнования машину обували в шины Pirelli 210/595-15 или Dunlop 195/555-15.

Вес машины (в версии с алюминиевыми элементами кузова) без топлива – 780 кг. Снаряженный вес со стальным кузовом – 920 кг.

Главные пары 4,3; 4,4; 4,77

КПП VAZ-R3 прямозубая, с кулачковыми муфтами включения.

Итак, жесткий гоночный VFTS имел под своим алюминиевым капотом 160 л. с., разгонялся до 100 км/ч чуть быстрее 7 секунд и имел максимальную скорость порядка 200 км/ч (в зависимости от используемой главной пары и КПП)

Lada 2105 VFTS был не частым гостем на чемпионате мира по ралли в эпоху «Group B», таких, к примеру, как финское ралли «1000 озер», где в 1986 году модель полностью доминировала в классе B/10, заняв первые 6 позиций в классе. Российский автогонщик Игорь Больших финишировал 18-м в общем зачете и первым в классе. Тем не менее автомобиль был более конкурентоспособным на национальных соревнованиях в Восточной Европе, где он провел большинство мероприятий и составил обширный список подиумов.

Заслуженно одна из самых интересных спортивных моделей прошлого, показывающая, что при правильном техническом подходе даже из «Пятерки» можно сделать качественный болид.

Почему не состоялся триумф

Единственным недостатком нового двигателя был короткий срок службы зубчатого ремня. Его рекомендовалось менять через 60 тыс. км. На деле ремни «умирали» даже раньше этого срока. Никакой катастрофы при этом не происходило, не считая того, что машина вставала там, где случился обрыв. Опытные водители возили в багажнике запасной экземпляр, поскольку замена зубчатого ремня ГРМ ВАЗ 2105 не составляла слишком большого труда.

Еще одной причиной, почему двигатели считались проблемными, являлся дефицит запчастей, характерный для того времени. Поршни ВАЗ 2105 были взаимозаменяемы с деталями 21011, не имеющими цековок. Иногда недобросовестные механики либо сознательно, либо за неимением штатных, устанавливали не те комплектующие.

Естественно, при обрыве ремня тарелки клапанов и головки поршней вступали в жесткий «клинч», и водитель был вынужден делать капитальный ремонт двигателя.

Общим недостатком всех «классических» движков являлась необходимость периодической регулировки клапанов, а на первых тысячах пробега еще и подтяжки болтов крепления ГБЦ. Кроме того, отличалось небольшим ресурсом навесное оборудование (водяная помпа, стартер, генератор, трамблер). Последний, правда, в последние годы отсутствовал, в связи с применением инжекторного впрыска.

Крепежные отверстия на фланце проставки расположены асимметрично, причем разница на глаз почти незаметна. Этот «косяк» присутствовал на всех «классических» двигателях, и перекочевал, возможно, еще с FIAT 124. Случалось, на заводе проставку устанавливали вверх ногами. Двигатель при этом работал, однако уменьшался ход толкателя бензонасоса, что приводило к уменьшению его производительности.

После определенного пробега уровень бензина в поплавковой камере еле покрывал подающий топливный жиклер, и движок начинал глохнуть. Поскольку причина является довольно неожиданной, определить ее порой бывает затруднительно.

Какими двигателями комплектовались «пятёрки»

На протяжении всей своей истории ВАЗ 2105 сходили с конвейера с пятью разными двигателями:

• 2101;
• 2105;
• 2103;
• 2104;
• 21067;
• БТМ-341;
• 4132 (РПД).

Они отличались не только техническими характеристиками, но и типом конструкции, видом потребляемого топлива, а также способом подачи его в камеры сгорания. Рассмотрим каждый их этих силовых агрегатов в деталях.

Двигатель ВАЗ 2105 имеет поперечное расположение

Двигатель ВАЗ 2101

Первым агрегатом, устанавливаемым на «пятёрку» был старый «копеечный» двигатель. Он не отличался особыми мощностными качествами, но уже был проверен и отлично себя зарекомендовал.

Таблица: основные характеристики двигателя ВАЗ 2101

Двигатель ВАЗ 2105

Для «пятёрки» был специально разработан свой силовой агрегат. Он являлся усовершенствованной версией двигателя ВАЗ 2101, отличавшейся большим объёмом цилиндров при таком же ходе поршней.

Таблица: основные характеристики двигателя ВАЗ 2105

Двигатель ВАЗ 2103

«Троечный» двигатель был ещё мощней, однако, не за счёт увеличения объёма камер сгорания, а благодаря изменённой конструкции коленвала, которая позволила несколько увеличить ход поршня. Коленвал такой же конструкции устанавливался на «Ниву». Двигатели ВАЗ 2103 с завода оснащались как контактной, так и бесконтактной системой зажигания.

Таблица: основные характеристики двигателя ВАЗ 2103

Двигатель ВАЗ 2104

Силовой агрегат четвёртой модели «Жигулей», который устанавливался на ВАЗ 2105 отличался типом впрыска. Здесь уже применялся не карбюратор, а форсунки с электронным управлением. Двигатель претерпел некоторые изменения, касающиеся монтажа узлов для инжекторной подачи топливной смеси, а также нескольких контролирующих датчиков. Во всём остальном он практически не отличался от карбюраторного «троечного» мотора.

Таблица: основные характеристики двигателя ВАЗ 2104

Двигатель ВАЗ 21067

Ещё один агрегат, которым комплектовались «пятёрки», был позаимствован у ВАЗ 2106. По сути, это модифицированная версия двигателя ВАЗ 2103, где все доработки были сведены к повышению мощности за счёт увеличения диаметра цилиндров. Но именно этот мотор сделал «шестёрку» наиболее популярным автомобилем благодаря разумному соотношению количества потребляемого топлива и развиваемой мощности.

Таблица: основные характеристики двигателя ВАЗ 21067

Двигатель БТМ 341

БТМ-341 — дизельный силовой агрегат, который устанавливался на классические ВАЗы, в том числе и на «пятёрки». В основном такие машины шли на экспорт, но и у нас их также можно было встретить. Двигатели БТМ-341 не отличались ни особой мощностью, ни малым расходом топлива, видимо, поэтому дизельные «Жигули» и не прижились в СССР.

Таблица: основные характеристики двигателя БТМ 341

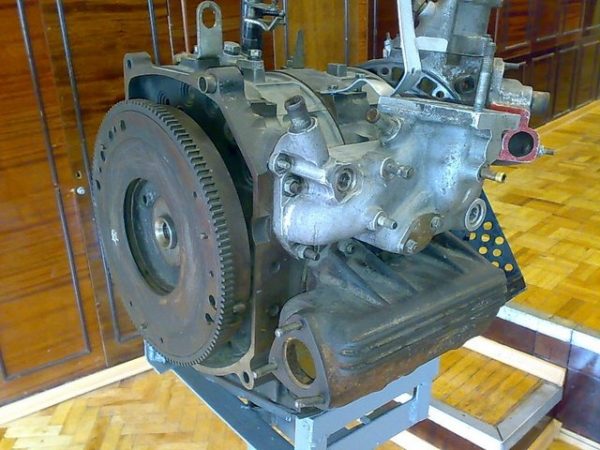

Двигатель ВАЗ 4132

Устанавливали на «пятёрки» и роторные двигатели. Поначалу, это были опытные образцы, а после — серийное производство. Силовой агрегат ВАЗ 4132 развивал вдвое большую мощность, нежели все другие моторы «Жигулей». По большей части «пятёрками» с роторными двигателями обеспечивались подразделения милиции и спецслужбы, но и простые граждане также могли их приобрести. Сегодня редко, но все же можно встретить ВАЗ с двигателем 4132 или аналогичным.
