Геометрия кузова

Немало владельцев 14-й модели, разъезжая на автомашине долгие годы, даже не подозревают, какое большое значение может иметь правильная кузовная геометрия. Но, в действительности, это важнейший фактор, от которого зависят эксплуатационные и ходовые качества автомобиля. Не зная, что в целом представляет собой кузовная геометрия, проверить ее не будет возможности. Кроме того, полезно будет знать, на что влияет нарушение размеров геометрии, в каких случаях она изменяется и т.д.

Геометрия и что она собой представляет

Геометрией в автомобилестроении принято называть «целостность» размеров между основными точками кузова, стандартно установленными заводом производителем. Это наиболее безупречное положение всех элементов. Если будет наблюдаться какое-либо несоответствие, работа узлов и механизмов уже не будет продвигаться в правильном направлении, так как они крепятся непосредственно к различным деталям кузова. Не стоит говорить, что это крайне отрицательно скажется на безопасности.

Трансмиссия и ходовая часть

Лада калина 1 двигатель 8 клапанов на холостых троит

Все переднеприводные автомобили семейства ваз имеют принципиально схожую конструкцию ходовой части. Передняя подвеска устроена по системе Макферсона, задняя – представляет собой продольный рычаг. Рулевое управление, характерное для всех моделей – реечное.

Lada 2114 Samara-2 оснащена механической коробкой переключения передач. На автомашине установлена пятиступенчатая коробка переключения передач (КПП) с приводом кулисы. Принципиально ее конструкция является аналогичной всем, установленным на других моделях ваз. Главная пара имеет отличительную характеристику передаточного отношения – 3,7.

Электронный блок управления

Почему троит инжекторный 8 клапанный двигатель ваз 2114

Этот блок контролирует информацию, поступающую с датчиков, и отвечает за управление системой впрыска горючего. В блоке управления находится диагностическая система, благодаря которой распознается сбой системы. Она сигнализирует обо всех неполадках, происходящих в системе через лампочку, расположенную на приборной доске, – Check Engine. Также в ней сохраняются все когда-либо произошедшие ошибки. Впоследствии их коды помогают разобраться при диагностировании неполадок.

В ЭБУ размещено три вида памяти. ОЗУ – это своего рода записная книжка. В него вносятся все временные данные. Микропроцессор ОЗУ расположен на плате ЭБУ. Чтобы сохранить всю поступающую информацию, ему нужно в бесперебойное поступление напряжения.

ПЗУ энергетически независимая память, сохраняющая все данные. В ППЗУ закреплена последовательность всех выполняемых действий.

Датчик температуры – маленький термостат в патрубке головки цилиндров, с его помощью происходит контроль температурного показателя тосола.

Датчик детонации вкручивается в блоке цилиндров и фиксирует детонирующие явления, происходящие в моторе. В случае появления малейшей вибрации в моторе импульс передается на него. После этого по сигналу, исходящего с блока управления, происходит корректировка зажигания, в процессе которой устраняются нежелательные вспышки топлива, приводящие к появлению детонации.

Датчик уровня кислорода устанавливается в системе с обратной связью. Его место крепления находится перед глушителем. Нормальный температурный показатель достигает 360 градусов, а для активного прогревания мотора предусмотрен специальный нагревательный элемент.

Датчик расхода воздуха крепится недалеко от воздушного фильтра. Он состоит из трех элементов, один из них определяет температуру окружающей среды, остальные же нужны, чтобы поддерживать определенный температурный уровень, превышающий показатель первого. Поток воздуха охлаждает все нагревательные элементы, а ЭБУ применяет эту информацию для определения расхода воздуха и устанавливает продолжительности открытия или закрытия форсунок.

Место расположения СО-потенциометра – отсек двигателя (стенка коробки притока воздуха). Данный элемент подает сигнал на ЭБУ используемый для регулировки нужной пропорции воздуха и топлива.

Датчик определения скорости автомобиля размещен возле щупа уровня моторного масла. Через него подается сигнал на ЭБУ аналогичный скорости ведущих колес.

Датчик синхронизации – расположен на крышки масляного насоса возле шкива генераторного привода. По информации, поступающей с него, блок управления вычисляет частоту вращения коленвала и дальше подает характерный сигнал на форсунки.

Какой двигатель лучше?

Большой расход топлива ваз 2114 инжектор 8 клапанов

Каждый из двигателей этого автомобиля имеет свои недостатки и преимущества. Поэтому однозначно ответить на этот вопрос сложно. Мотор объёмом 1,5 л имеет небольшую мощность, но он надёжен и неприхотлив. Силовой агрегат не требователен к качеству топлива. При обрыве ремня ГРМ клапана не гнёт. Распространённой проблемой таких силовых агрегатов считается сползание ремня. Если за ним не следить, он может быть повреждён роликами. 8-клапанный двигатель объёмом 1,6 литра немного прибавил мощности автомобилю. Но, вместе с этим, возрос и расход бензина. Этот мотор является самым неэкономичным среди тех, что устанавливались на ВАЗ 2114. При этом он надёжен и долговечен. У машин с электронной педалью газа, по мнению некоторых автомобилистов, возможен более медленный разгон. Но, возможно, это связано с манерой езды и другими факторами. 16-клапанный мотор 1,6 л считается самым прогрессивным и мощным в линейке. Он придал «четырнадцатой» значительную прибавку в мощности, великолепную динамику. Вместе с этим снизился и расход топлива. Этот мотор нуждается в хорошем обслуживании и более качественном топливе. При обрыве ремня ГРМ возможен загиб клапанов. Это является неприятной особенностью силового агрегата.

Топливная система

Она состоит из многих составляющих: бензонасос, регулятор давления топлива, топливный фильтр, топливопровод, форсунки и рампа, благодаря которым горючее попадает в двигатель. Рампа – планка, на которой размещены форсунки и регулятор давления топлива, крепится двумя болтами к впускной трубе. Форсунки закреплены на топливной рампе, ее функция – подача горючего в двигатель. Форсунка – электромагнитный клапан, который открывается и распыляет тонкой струйкой под давлением топливо после того, как на него подается соответствующий импульс с ЭБУ. При соприкосновении с нагревателями топливо испаряется и подается через штифт иглы в камеру сгорания.

Минусы и плюсы ВАЗ-2114

Период начала 2000 годов ознаменовался появлением на рынке ВАЗ-2114 и в этот период, ориентировочно до 2006 года считалось престижным купить этот автомобиль не только в России, но и в странах дальнего зарубежья. По истечении шести лет и массовым наплывом в торговлю автомобилей импортного производства, машину, которая сделала первый шаг в развитие отечественной автомобильной промышленности небрежно начали называть «чепыркой», а еще грубее – «тазом». Радует то, что процент таких людей очень мал и автомобиль «трудяга» до настоящего времени продолжает работать и выручает все слои населения.

Огромный плюс в этой машине, что он устойчиво переносит все агрессивные атаки как со стороны его эксплуатации по некачественным покрытиям дорог, так и со стороны природных условий.

Как и в любой машине, даже очень дорогой, мелкие ремонты неизбежны и также необходимо проводить техническое обслуживание, но цена этих затрат окупается честной отдачей всей ее энергии. Автомобиль ВАЗ-2114 надежный и в его узлах нет ничего, что может сломаться критически, ее можно починить и в городе, и в глуши, находясь далеко от суперавтосервисов.

Машина не сложная по конструкции и настолько проста и надежна, как утюг, работающий на каменном угле.

Последний автомобиль 2114 вышел с конвейера, окрашенный белым цветом, и сборщики завода провожали его со слезами на глазах. Печально, но это факт!

Технические характеристики

Автомобиль ВАЗ 2114

Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

Устройство двигателя ВАЗ 2114

Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

Конструктивные особенности двигателя.

Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.

Схема электрооборудования автомобиля ВАЗ 2114.

Основные характеристики мотора

Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:

ВАЗ 2111

Наименование	Показатель
Объем	1,5 литр (1499 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Мощность	77 л.с.
Расход топлива	8,2 л/100 км
Диаметр цилиндра	82 мм

ВАЗ 21114

Наименование	Показатель
Объем	1,6 литр (1596 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Мощность	81,6 л.с.
Расход топлива	7,6 л/100 км
Диаметр цилиндра	82 мм

ВАЗ 11183

Наименование	Показатель
Марка	11183
Маркировка	1.6 8V
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,6 литров
Диаметр поршня	82 мм
Ресурс	200 – 250 тыс. км

ВАЗ 21124

Наименование	Показатель
Объем	1,6 литр (1599 см куб)
Количество цилиндров	4
Количество клапанов	16
Топливо	Бензин
Система впрыска	Инжектор
Мощность	89,1 л.с.
Расход топлива	7,0 л/100 км
Диаметр цилиндра	82 мм

ВАЗ 21126

Наименование	Показатель
Объем	1,6 литр (1597 см куб)
Количество цилиндров	4
Количество клапанов	16
Топливо	Бензин
Система впрыска	Инжектор
Мощность	97,9 л.с.
Расход топлива	7,2 л/100 км
Диаметр цилиндра	82 мм

Двигатель ВАЗ 2114.

Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.

Улучшенная аэродинамика

Автомобиль ВАЗ 2114 выигрывает в аэродинамических характеристиках благодаря проработанным линиям кузова, обеспечивающим отличную обтекаемость. В результате изменения внешности уменьшился коэффициент лобового сопротивления.

Внешние аэродинамические усовершенствования Lada2114 Samara-2 коснулись и изменения положения точки разделения воздушного потока. Для этого конструкторам пришлось поменять угол наклона наиболее аэродинамически активной передней части автомобиля – капота. Претерпели изменения и передние крылья.

Силовая установка автомобиля ВАЗ 2114

В результате перераспределения аэропотока его меньшая часть направляется под днище, большая же – на капот с растеканием по кузову. Эти характеристики изменяют величину суммарной подъемной силы, вследствие чего разгрузились передняя и задняя оси. Равномерное распределение подъемной силы позволяет хетчбэку сбалансировано вести себя при высокоскоростной езде.

Технические характеристики двигателя ВАЗ 2114 модель 2111

тип ДВС — рядный;
четыре цилиндра, по два клапана на цилиндр;
диаметр цилиндра — 82 мм;
степень сжатия — 9,8 ;
объем ДВС — 1,5 литра;
мощность двигателя — 78 л. с.;
максимальный крутящий момент — 116 Нм при оборотах 3000;
средний расход топлива в смешанном режиме 7,3 л на 100 км пути;
вес ДВС — 127 кг;
моторесурс силовой двигательной установки составляет 150 тысяч километров, в процессе практической эксплуатации моторесурс достигает 250 тысяч километров;
возможен реальный тюнинг двигателя различными способами и без потери ресурса мощность можно увеличить до 120 л. с., имеется потенциальная возможность увеличения мощности ДВС до 180 л. с., но с существенной потерей ресурса силовой установки.

Снятие и установка двигателя ВАЗ 2114

Существует несколько типичных обстоятельств, после которых снятие двигателя ВАЗ 2114 становится абсолютной необходимостью. Наиболее распространенные из них это ремонт кузова и необходимость капитального ремонта самого двигателя (его замена).

Перед проведением ремонтных работ необходимо заранее подготовить:

Набор инструментов – подойдет набор стандартных ключей находящихся в любом автомобиле.
Подъемник.
Если с подъемником туго, придется найти гараж со смотровой ямой, эстакаду и лебедку или трех помощников.
Также необходимо побеспокоится об охлаждающей жидкости и масле в картере, которые нужно полностью слить.

Стандартные алгоритм снятия двигателя выглядит следующим образом:

1. Снимает щиток картера, предварительно открутив крепления.
2. Откручиваем зажимы и снимаем приемник глушителя.

Снятие защиты картера и глушителя

1. Перебираемся под капот и откручиваем глушитель, а после отсоединяем вакуумный усилитель тормозов.

Снимаем воздушный фильтр и вакуум

1. Находясь там же, снимаем массу с картера.

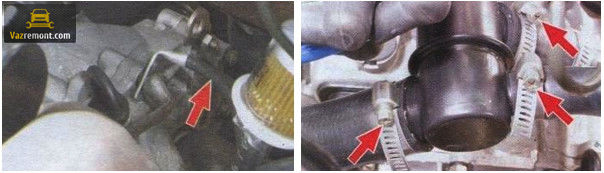

2. Отсоединяем систему охлаждения.

Демонтаж массы и системы охлаждения

1. Отключаем центральный провод катушки и извлекаем колодку с питающими проводами.

Отсоединяем электропитание

1. Отсоединяем подачу топлива.

Отключение подачи топлива

1. Отключаем привод сцепления на КПП.

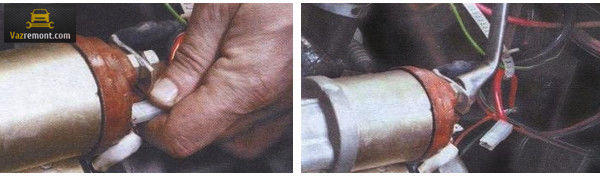

2. Отключаем стартер (не забудьте пронумеровать провода и связать их в пучок, сделав это заранее, вы избежите последующих проблем при обратном монтаже).

Отключение стартера

1. Отведите в сторону силовые провода, также связав их в пучок.
2. Повторяем эти действия с генератором, не забывая при этом маркировать провода.

Отключение генератора

1. Откручиваем крепления на тяге воздушной заслонки и убираем ее в сторону.
2. Снимаем фиксатор троса дроссельной заслонки и извлекаем возвратную пружину, после чего демонтируем сам трос.
3. Скручиваем крепление кронштейна и снимаем держатель троса.

Снятие троса дроссельной заслонки

1. Отключаем экономайзер, для этого снимаем контакты датчиков температуры, масла и охлаждающей жидкости, после чего отключаем саму колодку.
2. Ослабляем хомуты, а после отключаем провода и патрубки отопительной системы.

Отключение отопительной системы

1. Спускаемся под авто где отключаем тягу скоростей и спидометр.
2. Отсоединяем питающие элементы подсветки заднего хода.
3. Раскручиваем крепления растяжек рычагов.
4. Откручиваем болты растяжки кузова, и убираем их, чтобы не мешали (при этом их не нужно снимать).

Ослабление болтов растяжек

1. Расшплинтовываем крепление шарового шарнира, а потом снимаем его с поворотного кулака (для проведения данного действия понадобится специальный съемник, либо помощь нескольких товарищей).
2. Отсоединяем приводы колес. Их необходимо аккуратно извлечь из разъемов коробки. Для этого понадобится тонкий плоский предмет, в идеале в качестве него должна выступать специальная монтажная лопатка, но ее можно заменить. Так же необходимо вкрутить заглушки в коробку, но они также отлично заменяются старыми шрусами.

Демонтаж шаровой опоры и приводов колес

1. На этом этапе необходимо зафиксировать двигатель на весу, для этого протяните через балку над капотом плотный трос или цепь и фиксируем в натяжку.
2. После этого можно спокойно скручивать крепления силовой опоры вначале задней, потом передней правой и в завершение левой.

Демонтаж крепления опор двигателя

Подставляем под «сердце» автомобиля старую шину, деревянные доски или иную подкладку и опускаем на нее весь силовой агрегат.
Поднимаем автомобиль и вытаскиваем двигатель из-под него.

На этом демонтаж двигателя считается завершенным, после проведения ремонтных работ он устанавливается в обратном порядке. Единственным исключением является то, что крепления силовой опоры закручиваются в том же порядке, в котором и скручивались, начиная с заднего.

Признаки выхода из строя

Все подшипники, которых в автомобиле не мало, имеют примерно одинаковые признаки неисправности. Но поскольку вы знаете место расположения подшипа первичного вала, определить, что проблемы возникли именно с ним, будет не так сложно.

Есть несколько характерных признаков его поломки.

Признак	Особенности
Вой при отпущенном сцеплении на стоянке	Элемент вышел из строя, нуждается в замене. Вой вызван обычно образованием сколов, трещин, разрушением 1-2 роликов
Свист при движении автомобиля	Подшипник частично разрушен или отсутствует смазка. Проблему при отсутствии смазки определить можно только путем демонтажа и визуальной проверки. Для решения задачи достаточно порой просто смазать элемент и вернуть его на место
Сцепление не включается или не выключается	Скорее всего, подшипник заклинило. Если поломка серьезная, может потребоваться замена первичного вала
Стук в районе расположения элемента	Стучит подшипник только тогда, когда деталь оказалась полностью разрушенной. Если не выполнить вовремя замену, подшип приварится к валу, потому придется проводить еще и замену самого вала

Статья в тему: Какие лучше тормозные диски поставить на ВАЗ 2110?

При обнаружении первых же признаков неисправности подшипника первичного вала на вашей коробке передач, следует незамедлительно проверить состояние элемента и по необходимости выполнить замену.

Что делать, если троит на холостых

Также достаточно распространенная ситуация, причин возникновения которой существует в общей сложности три.

Возникли проблемы с подачей горючего. Необходимо промыть топливную систему и очистить форсунки ультразвуком.
Возникла неисправность в системе зажигания. В такой ситуации рекомендуется поменять свечи зажигания, проверить работоспособность катушки зажигания, а также установить новый комплект высоковольтных проводов.
Клапаны не отрегулированы должным образом. Вам потребуется провести регулировку клапанов. Если ситуация требует более кардинальных мер, тогда клапаны придется поменять.

Ситуации, когда троит двигатель, встречаются у огромного количества автомобилей. Модель отечественного производителя АвтоВАЗ в лице ВАЗ 2114 исключением не является. Это вовсе не приговор вашему двигателю. Просто необходимо оперативно предпринять соответствующие меры.

Если вмешаться в работу агрегата при первых же признаках «троения», вы сумеете избежать сложного и дорогостоящего ремонта. Но когда ситуация пускается на самотек и проверка узла откладывается изо дня в день на потом, приготовьтесь в скором времени потратить огромные деньги или вовсе искать новый двигатель на замену старого.

На автомобилях серии «Самара 2» Волжский автозавод устанавливал инжекторные двигатели с электронным, распределенным впрыском топлива. И для ВАЗ 2114, который появился в 2001 году, а в серию был запущен в 2003-м была разработана такая силовая установка — модель 2111. В последующие годы выпускались различные модификации этой машины и на некоторых из них ставились другие модели двигателей, такие как — 21114, 11183, 21124 и 21126. Но самыми массовыми серийными машинами были ВАЗ 2114 с движками моделей 2111 и 11183.

Двигатель ВАЗ 2114

Главной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них установлен инжектор. Электронное управление впрыском топлива в зависимости от показаний большого количества различных датчиков, контролирующих самые разные параметры, вплоть до состава выхлопных газов, конечно же способствует сбалансированной и экономичной работе двигателя.

Сам двигатель на ВАЗ 2114 это рядный, четырехтактный, восьмиклапанный агрегат, у которого распредвал располагается сверху. Он имеет четыре цилиндра, работает на бензине и охлаждается специальной жидкостью. В двигательном отсеке автомобиля мотор располагается поперечно ходу движения. На фото двигателя ВАЗ 2114 видно его реальное расположение относительно других агрегатов.

Блок цилиндров этого силового агрегата сделан из чугуна методом литья. Все отверстия для тосола образуются в литейной форме, маслопротоки выточены механическим способом. Рабочие цилиндры тоже вытачиваются. Внизу блока имеются опоры коренных подшипников, крышки к ним делают при изготовлении блока, у них индивидуальная подгонка, поэтому заменить их невозможно

При разборке надо обращать внимание на маркировку этих крышек, чтобы не перепутать

. В крышки и опоры вставлены вкладыши сделанные из сплава стали и алюминия. В третьей опоре вставлены упорные полукольца, которые препятствуют осевому перемещению коленчатого вала.

Поршни сделаны из алюминия с залитыми в них стальными кольцами. Пальцы плавающие, а шатуны выкованы из стали. Снизу блок цилиндров закрывает поддон, между ними обязательно должна находиться прокладка. За ее целостностью необходимо следить, потому что поддон является вместилищем для моторного масла, которое во время работы ДВС смазывает все трущиеся части. Смазочная масляная система работает под давлением и с помощью разбрызгивания. Давление создается масляным насосом, который, забирая смазку из поддона, прогоняет ее через прямоточный масляный фильтр. У него имеется обратный клапан не позволяющий маслу стекать обратно в поддон.

У коленвала, располагающегося внизу блока цилиндров, имеется фланец. К этому фланцу крепится маховик. На маховике сверлением сделана специальная установочная метка для правильного расположения его на фланце коленвала. Эта метка должна располагаться напротив шейки шатуна четвертого цилиндра.

С левого бока блока цилиндров ДВС устанавливается помпа, которую также называют — насос охлаждающей жидкости.

Головка блока, или ГБЦ, выполнена из алюминия. В ГБЦ располагаются клапана с втулками и седлами и толкатели с регулировочными шайбами. Распределительный вал находится в ГБЦ сверху и зажат опорами, к которым прижаты подшипники. ГБЦ закрывается крышкой с горловиной для заливки масла.

Распредвал и помпа приводятся в движение ремнем от зубчатого шкива коленвала. Рядом находится еще один ремень, который раскручивает генератор.

Топливная система

Датчики

Устройство

Двигатель инжектор, состоит из нескольких основных элементов. Как и в любом автомобиле, топливо поступает из бака, по топливной магистрали. По пути, горючая смесь проходит несколько стадий очистки: фильтр тонкой очистки и грубой. Сетчатый фильтр, такой как располагался на входном отверстии карбюратора, отсутствует.

Вообще, на автомобиле ВАЗ с двигателем инжектор, вместо карбюраторных дроссельных заслонок, используется дроссельный узел. Его схема, напрямую связанна с адсорбером электромагнитных клапанов. Именно он регулирует подачу топлива на форсунки.

Насколько всем известно, то правильная работа двигателя, напрямую зависела от количества горючей смеси. Ее контролировал объем первичной и вторичной камеры карбюратора, и жиклеры. В варианте с инжектором, используется сочетание работы трех клапанов: двух-ходой, предохранительный и гравитационный. Именно они и контролируют то, чтоб не было перелива свечи, или наоборот нехватки топлива в камере сгорания.

Регулятор давления топлива

Для того, чтоб двигатель выдавал нормальную мощность, и имел синхронную работу клапанов, перед форсунками устанавливается регулятор давления топлива. При повышенном или пониженном давлении, регулятор срабатывает, обеспечивая дальнейшую работу поршня.

Ну и последний элемент устройства – форсунки. Они регулируют впрыск в камеру сгорания. Поскольку в форсунках, топливо подается под постоянным давлением, то они практически никогда не забиваются. Именно поэтому, ресурс работы двигателя ВАЗ 2114 инжектор, без постороннего вмешательства, намного больше, чем при карбюраторе.

В период с 1999 по 2011 год, модели ВАЗ 2114, с двигателем инжектор, выпускались в двух вариантах, у которых отличался объем двигателя: 1500 и 1600 см/куб. Их устройство немного отличалось, причем не сама схема, а некоторые компоненты, не связанные с топливной системой.

Например, система зажигания на полутора тысячном двигателе, имеет модуль зажигания, в то время, как на 1600 кубов, устанавливали катушку.

Также, помимо вышеперечисленных положительных качеств инжектора, хочется отметить еще и пониженный расход топлива. Например, если карбюраторный тип двигателя расходовал 10 литров на сотню, то инжектор возьмет 8,5 – 9 литров. Поэтому, если у Вас есть такая возможность, то лучше выбирайте данный тип двигателя. Пусть он и дороже, но помните: Вы платите за личный комфорт.

Особенности системы питания двигателя 2111 (1,5i)

Расположение элементов системы питания двигателя 2111 (1,5i) в моторном отсеке:

1 — ресивер; 2 — шланг подвода разрежения к регулятору давления топлива; 3 — дроссельный узел; 4 — топливная рампа; 5 — регулятор давления топлива; 6 — шланг подвода воздуха к дроссельной заслонке; 7 — адсорбер; 8 — воздушный фильтр; 9, 10 и 11 — шланги системы вентиляции картера; 12 — трос привода дроссельной заслонки; 13 — диагностический штуцер

Читать дальше: Сопротивления для светодиода 12в

Топливный насос

объединен с датчиком указателя уровня топлива в единый узел —топливный модуль (часто называемый- электробензонасосом). Насос под давлением подает топливо из бака через топливный фильтр в топливную рампу.

Топливный модуль двигателя 2111 (1,5i):

1 — датчик указателя уровня топлива; 2 — соединительная колодка; 3 — входной патрубок; 4 — выходной (нагнетающий) патрубок; 5 — крышка модуля; 6 — направляющая крышки модуля; 7 — электробензонасос в пластмассовом кожухе; 8 — заборная камера

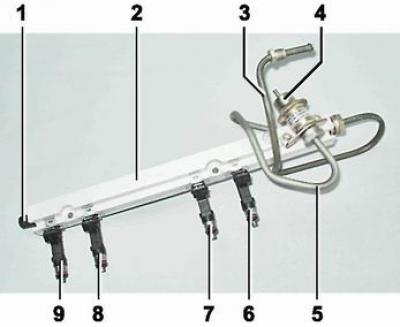

Топливная рампа двигателя 2111 (1,5i) в сборе с форсунками:

1 — диагностический штуцер; 2 — топливная рампа; 3 — трубка подвода топлива к топливной рампе; 4 — регулятор давления топлива; 5 — трубка отвода (слива) топлива в бак; 6, 7, 8 и 9 — форсунки

Регулятор давления топлива

установлен на топливной рампе. Избыточное количество топлива возвращается в бак по сливному топливопроводу.

Схема системы питания двигателя 2111 (1,5i):

1 — форсунка; 2 — топливная рампа; 3 — диагностический штуцер; 4 — адсорбер; 5 — обратный клапан; 6 — дроссельный узел; 7 — гравитационный клапан; 8 — предохранительный (двухходовой) клапан; 9 — сепаратор; 10 — заливная труба; 11 — топливный фильтр; 12 — сливной топливопровод; 13 — шланг топливопровода, соединяющий выходной патрубок топливного модуля с топливным фильтром; 14 — топливный модуль; 15 — топливный бак; 16 — топливопровод, соединяющий топливный фильтр с топливной рампой; 17 — регулятор давления топлива

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114. Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40.

Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.

Какой ресурс ДВС 2114?

Ресурс двигателя ваз 2114 составляет 150 тыс. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Неисправности двигателя и ремонт

Разобранный мотор ВАЗ 2114.

Схема неисправностей мотора 2114 и его модификаций достаточно типичная. Обычно, самыми распространёнными являются плавающие обороты, троение, поломка помпы, а также другие, с которые детально знакомы владельцы автомобиля. Где находятся, те или иные неисправности можно определить, проводя диагностические работы.

Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.

Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.

Для замены водяного насоса придётся, как и для смены ремня ГРМ, зафиксировать распредвалы. Поскольку, ремень проходит и через помпу, а поэтому процесс достаточно непростой.

Вывод

На ВАЗ 2114 устанавливались разные варианты двигателей, как восемь, так и шестнадцати клапанные. Все они имели разные технические характеристики и конструктивные особенности. Но, все модификации, достаточно ремонтопригодные и простые в обслуживании. Что касается тюнинга, то каждый автомобилист решает сам, как проводить ему доработку мотора и с какой целью.

За долгий период производства на четырнадцатую модель АвтоВАЗа, ставилось четыре модификации двигателя, отличающиеся по мощности, объему и другим характеристикам. Разные модификации не были привилегией более дорогих комплектаций, а были следствием совершенствования устаревшего двигателя.
