Двигатель ваз 2103

Технические характеристики

Технические данные двигателя 2105:

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Годы выпуска	1979 — 2006
Вес	115 кг
Материал блока цилиндров	чугун
Система питания	карбюратор
Тип	рядный
Рабочий объем	1.3
Мощность	64 лошадиных силы
Количество цилиндров	4
Количество клапанов	2
Ход поршня	66 мм
Диаметр цилиндра	79 мм
Степень сжатия	8.8
Крутящий момент	94 Нм / 3400 об.мин
Экологические нормы	ЕВРО 1
Топливо	Аи 93
Расход топлива	8/100 км в смешанном цикле
Масло	5W-30 — 15W40
Объем масла	3,75 литра
При замене лить	3,5 литра
Замена масла проводится	15 тысяч км
Ресурс мотора
— по данным завода	125
— на практике	200

Двигатель устанавливается на ВАЗ 2104, ВАЗ 2105 и ВАЗ 21072.

Неисправности

Двигателю 2103 свойственны такие же неисправности, как и для других классических моторов ВАЗ. Чаще всего встречаются:

НЕИСПРАВНОСТИ	ПРИЧИНЫ	СПОСОБЫ УСТРАНЕНИЯ
Двигатель невозможно запустить.	1.      Не поступает топливо в карбюратор. 2.      Сильное загрязнение топливного фильтра. 3.      Сломан бензонасос. 4.      При запуске мотора не открывается электромагнитный клапан карбюратора.	Промыть и/или продуть топливопроводы и топливный фильтр. Заменить топливный фильтр. Прочистить или заменить бензонасос. Проверить целостность электропроводки.
Мотор «глохнет» на холостом ходу или его обороты «плавают».	1.      Нарушена регулировка холостого хода. 2.      Сломан карбюратор. 3.      Нарушены зазоры между рычагами и кулачками распределительного вала.	Отрегулировать режим холостого хода. Прочистить каналы и жиклеры карбюратора. Заменить диафрагму пускового устройства карбюратора. Отрегулировать зазоры между деталями газораспределительного механизма.
Повышенный расход моторного масла.	1.      Протечки масла сквозь уплотнители. 2.      Изношены поршневые кольца или цилиндры. 3.      Изношены или повреждены маслоотражательные колпачки клапанов.	Проверить и при необходимости заменить прокладки и сальники. Заменить кольца и/или поршни. Расточить цилиндры. Заменить маслоотражательные колпачки.

Встречаются и другие неисправности при эксплуатации двигателей ВАЗ 2103. В общем случае диагностику неисправностей мотора лучше проводить в условиях специализированного СТО.

Блок цилиндров и шатунно-поршневая группа (ШПГ)

Это главная часть двигателя, в которой энергия сгоревшего топлива превращается в механическую. Она состоит из блока цилиндров, поршней, шатунов, соединительных пальцев опор-подшипников, коленвала и полуколец, ограничивающих смещение последнего относительно своей оси.

Двигатель ВАЗ 21124 16 клапанов комплектуется «высоким» блоком 11193, получившим свое прозвище из-за размера. Он отливается из чугуна, а затем в нем вытачивают отверсится под цилиндры. Его высота 197 миллиметров (от оси вращения коленвала до верхней кромки). Он выше блока цилиндров, использовавшегося в моторе 21120 на 2,2 мм. Это увеличение позволило повысить рабочий объем до 1,6 литра без увеличения диаметра цилиндров. Также блок отличается уменьшенным размером отверстий для болтов крепления ГБЦ.

Коленчатый вал (каталожный номер – 11183 -1005016), как и блок, отлит из чугуна. Шейки (места соприкосновения с другими деталями) отполированы и в них просверлены отверстия для смазки опорных и шатунных подшипников. Для уменьшения вибрации от вращения на валу установлено 8 противовесов, по форме похожих на половину диска.

Шатуны выкованы из стали, состоят из двух головок – верхней и нижней. В верхней установлена втулка, выполненная из сталебронзового сплава, для крепления поршня. В нижнюю – запрессованы вкладыши (подшипники скольжения). Крепится шатун к коленвалу при помощи крышки и 2 болтов.

Поршни, устанавливаемые в двигатель ВАЗ 21124 16 клапанов, были разработаны специально для него. Они отлиты из алюминия, а в их торце есть 3 канавки для установки 2 компрессионных и одного маслосъемного кольца. На днище поршня (сторона, соприкасающаяся с клапанами) сделаны 4 выточки глубиной 5,5 миллиметров

Эта мера добавляет двигателю еще одно важное свойство – сохранность клапанов при разрыве ремня ГРМ или его неправильной установке. За эту модификацию мотор владельцы называют «безвтыковым»

Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников.

Сильный износ этой части двигателя приводит к сильному ухудшению характеристик двигателя ВАЗ 21124 вплоть до невозможности запуска.

Конструкция

Все модификаций двигателя, устанавливаемого на ВАЗ 2114 имеют вылитый из чугуна блок и инжекторную систему впрыска топлива. Несмотря на конструктивные решения, применяемые для улучшения динамических и экологических показателей, устройство двигателя ВАЗ 2114 сохранило простоту и умеренную цену обслуживания.

Эксплуатация и ресурсность

Замену масла стоит производить через каждые 9-11 тыс. км. Независимо от модификации, для замены масла потребуется 3.2 литра. Рекомендуемая вязкость: 5W-30, 10W-40, 5W-40, 15W-40.

Согласно заводу изготовителю, ресурс моторов составляет 150 тыс. км. (200 тыс. км для Приора мотора). Практика показала, что при должном обслуживании мотор способен преодолеть до 250 тыс. км.

Несоблюдение нормативов проведения ТО и неправильный тюнинг двигателя ВАЗ 2114 значительно уменьшают его ресурс.

Особенности и недостатки

1.5і л:

• после обрыва ремня ГРМ клапана остаются невредимыми;
• требуется регулярное регулирование зазоров клапанов;
• износ узлов системы охлаждения;
• сопливит масло из-под клапанной крышки;
• течь масла из-под датчика-распределителя зажигания и бензонасоса;
• плохое крепление выпускного коллектора (решается заменой стальных гаек на латунные);
• ненадёжность ранних систем впрыска.

1.6і л:

• Обрыв ремня ГРМ не деформирует клапана;
• потребность в периодической регулировки клапанов;
• повышенная шумность и вибронагруженность.

16V 1.6і л (124):

• Благодаря лункам на поршнях, даже с умеренными спортивными валами при обрыве ремня ГРМ не загибает клапана;
• каждые 15 тыс. км нужно подтягивать ремень ГРМ.

16V 1.6і л (126):

обрыв ремня ГРМ приводит к загибанию клапанов (решить проблему можно, установив безвтыковые поршни.

Популярные неисправности

Ввиду неидеального качества исполнения агрегата и большого количества некачественных запчастей, мотор и навесное оборудование требуют к себе повышенного внимания.

Основные проблемы и возможные причины:

1. Нестабильная работа на холостом ходу ВАЗ 2114, двигатель глохнет после запуска. Причина – Закоксование регулятора холостого хода (РХХ), «моросит» датчик положения дроссельной заслонки, вакуумник, недостоверные сигналы датчика массового расхода воздуха;
2. Ухудшился запуск, двигатель троит – причиной могут быть: неправильная регулировка клапанов, отсутствие компрессии в одном из цилиндров (возможно, прогорел клапан), износ клапанных пружин, подсос воздуха (проверить места соединения шлангов и патрубков, идущих после ДМРВ и на вакуумник, шланг клапана продувки абсорбера, плотность прилегания форсунок к ГБЦ), неисправность модуля зажигания, свечи не подают искру, неработоспособность высоковольтных проводов, неправильные фазы газораспределения (возможно, на несколько зубьев проскочил ремень ГРМ);
3. Пропала приёмистость и не тянет двигатель ВАЗ 2114. Поломка возможна из-за неисправности модуля зажигания (симптомы проявляются на прогретом моторе), забитый катализатор, бензонасос не создаёт нужного давления, загрязненный воздушный фильтр, подсос воздуха, нагар на свечах зажигания, отсутствие компрессии;
4. Посторонние стуки, шумность и вибрации двигателя ВАЗ 2114. Поломка может появиться, потому что зазоры клапанов нуждаются в регулировке, проседание клапанных пружин, проседание седел, износ коренных подшипников коленвала или шатунных подшипников (возможно, что стучат сами поршни), гидрокомпенсаторы, износ крепления двигателя (подушки);
5. Не показывает температуру двигателя ВАЗ 2114. Возникает вследствие неисправности датчика температуры ОЖ (за показания на приборке отвечает датчик, вкрученный в ГБЦ), обрыв цепи, окисление контактов, неисправность в показателе на приборной панели;
6. Двигатель греется. Поломка термостата (жидкость циркулирует только в рубашке охлаждения ДВС). Покупая термостат, смотрите в инструкции, на какую рабочую температуру двигателя он рассчитан (для рассматриваемых двигателей это 95-103 градуса); повреждение крыльчатки водяной помпы, неисправность датчика включения вентилятора или же сам вентилятор не работает.

Какой двигатель можно поставить на ВАЗ 2103 вместо штатного

Отечественные машины хороши тем, что при достаточном бюджете удастся воплотить практически любой задуманный проект. Даже при стыковке мотора с коробкой передач не возникает особых сложностей. Таким образом, на ВАЗ 2103 подойдёт практически любой силовой агрегат. Главное — он должен подходить по размерам.

Роторный двигатель

До определённого времени только спецподразделения милиции и КГБ имели на «вооружении» автомобили с такими моторами. Однако любители тюнинга в СССР, народные умельцы, находили и устанавливали роторно-поршневой двигатель (РПД) на свой ВАЗ 2103.

РПД легко ставится на любую вазовскую машину. Идёт он на «Москвич» и на «Волгу» в трёхсекционном варианте.

Роторно-поршневой двигатель легко ставится на любую вазовскую машину

Дизельный мотор

Дизель стыкуют со штатной КПП ВАЗ 2103 с помощью переходной плиты, хотя передаточные числа моторов совсем не подходят.

1. Езда с дизельным Фольксваген Джетта Мк3 будет не ахти какая удобная, особенно после 70–80 км/ч.
2. Немногим лучше вариант с дизельным агрегатом от Форд Сиерры. В этом случае придётся изменить конструкцию тоннеля, установить редуктор от БМВ и внести ещё кое-какие изменения.

Моторы от иномарок

Вообще, двигатели зарубежного производства ставились и ставятся на ВАЗ 2103 часто. Правда, избежать дополнительных модификаций в этом случае не получается.

1. Наиболее популярным считается двигатель от Фиат Аргенты 2.0i. Около половины владельцев тюнингованных «троек» ставили именно эти моторы. Проблем с установкой практически нет, однако, двигатель староват, что вряд ли порадует владельца.
2. Двигатели от БМВ М10, М20 или М40 тоже подходят. Приходится доработать стойки, переварить маховик и заменить оси.
3. Моторы от Рено Логан и Митсубиси Галант хвалят умельцы, но в этих случаях приходится менять КПП.
4. И, наверное, лучший вариант — силовая установка от Фольксваген 2.0i 2E. Правда, стоит такой двигатель недёшево.

Какими двигателями оснащается ВАЗ 2106

ВАЗ 2106 считается логичным продолжением всей линейки продукции «Волжского автомобильного завода». В частности, «шестёрка» — это модернизированная версия ВАЗ 2103. Шестая модель «Лады» выпускалась в период с 1976 по 2006 год.

В разные годы «шестёрка» подвергалась некоторым изменениям — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичности и мощности. Во все годы ВАЗ 2106 укомплектовывался четырёхтактным, карбюраторным, рядным двигателем.

Таблица: варианты комплектации двигателями

Комплектации	Объем двигателя, л	Мощность двигателя, л.с.	Марка двигателя
1.3 MT Базовая	1,3	64	-21011
1.5 MT Базовая	1,5	72	-2103
1.6 MT Базовая	1,6	75	-2106

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распределительный вал расположен в верхней части устройства, трущиеся механизмы смазываются двумя способами — под давлением и через разбрызгивание. Смазка довольно быстро расходуется при таком способе подачи: завод установил допустимую норму в 700 гр на 1000 километров пути, однако в реальности расход масла может быть и выше.

В моторы ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

Тюнинг

Производитель АвтоВАЗ обеспечивает потенциал на все свои моторы минимум 50 л. с, поэтому двигатель 21124 можно доработать несколькими способами:

• тюнинг блока цилиндров – расточка цилиндров до 84 – 88 мм с использованием ШПГ соответствующих размеров;
• тюнинг впускного/выпускного тракта – 4 дросселя и «паук», соответственно;
• доработка ГБЦ – облегченные распредвалы и разрезная шестерня с соответствующей настройкой специалистом;
• модернизация клапанов – замена штатной комплектации облегченными Т-образными деталями.

Таким образом, мотор 21124 является улучшенным вариантом базового ДВС 2112 с увеличенным до 1,6 л объемом, ходом поршня и высотой блока цилиндров. Разработчиками обеспечена взаимозаменяемость деталей от других моторов производителя АвтоВАЗ.

Основные неисправности и способы их устранения

Иногда двигатель по случайности или недосмотру владельца может не завестись или начать себя странно вести прямо на дороге. Приведенная таблица с симптомами и их причинами поможет понять, что случилось с автомобилем и выполнить ремонт двигателя ВАЗ 21124 своими силами.

Проблема Симптом Причина Устранение Двигатель не запускается Не проворачивается стартер Неисправно тяговое реле или есть обрыв в цепи пуска стартера Проверить сопротивление проводов при помощи омметра, поврежденные – заменить

Реле стартера срабатывает, но сам он не проворачивается или вращается плохо

Разряжен аккумулятор, плохой контакт в коллекторе стартера (грязь, износ щеток), неисправно тяговое реле Зарядить аккумулятор, если он полностью разряжен или с «толкача» завести машину и доехать до ближайшего автоэлектрика Стартер вращается, но коленвал не проворачивается Нет контакта с зубьями маховика из-за разрушения последних, плохо закреплен стартер, вышли из строя его внутренние части Закрепить/ заменить стартер, установить новый маховик При работе стартера слышны щелчки Неисправно тяговое реле, плохое соединения в цепях стартера, разряжен аккумулятор Заменить реле, зарядить батарею, очистить и обжать места соединения проводов Коленвал вращается, но двигатель не запускается Неисправна система зажигания

1.Проверить плотность посадки катушек зажигания

2.Проверить наличие искры на каждой свече

3.Заменить катушку/ свечу исправными

Неисправна система впрыска

1.Проверить цепи системы впрыска(состояние проводов, предохранителей, бензонасоса)

2.Проверить давление в топливной рампе с помощью манометра

• Температуры ОЖ
• Положения коленвала и распредвала
• Концентрации кислорода
• Плохой дороги
• Детонации
• Положения дроссельной заслонки.

Двигатель не работает на холостом ходу В двигатель попадает лишний воздух Подтянуть все шланги и соединения. Отсоединить вакуумный усилитель тормозов и заткнуть его шланг. Если холостые обороты вернулись – заменить усилитель Неисправен регулятор холостого хода Установить новый регулятор. Если проблема не исчезла – обратиться на СТО Двигатель работает неровно,»троит» Со стороны глушителя слышно регулярно повторяющиеся хлопки Нет искры в одном из цилиндров Проверить исправность системы зажигания и заменить испорченные элементы В цилиндры попадает воздух в обход ресивера Проверить соединения и устранить подсос воздуха Топливо-воздушная смесь не сжимается в одном из цилиндров из-за износа цилиндра, ШПГ или клапанов Капитальный ремонт двигателя

Подводя итог, можно сказать, что описанный мотор устроен просто и отличается большим ресурсом – 200-250 тысяч километров до первого капитального ремонта. Мощность двигателя ВАЗ 21124 небольшая по современным меркам, но ее вполне достаточно для езды в городских условиях.

Двигатели в автомобилях Лада Гранта

Двигатель под индексом 11186

Бензиновый двигатель объемом 1,6 литра с 8 клапанами. Мощность силового агрегата – 87 л. с., с крутящим моментом в 140 Нм. Обладает экологическими стандартами Евро-4. Является логическим продолжением развития конструкции двигателя под индексом 11183.

Устанавливается на автомобили Lada Granta и, до недавнего времени, Lada Kalina, которая после объединения с обновленной линейкой «Гранта» была упразднена.

На 2019 год ставится на модели Гранта различных модификаций – от хэтчбеков и седанов до моделей в кузове лифтбек и универсал.

Среди плюсов можно назвать простую конструкцию, надежность и экономичность относительно своих западных конкурентов. Ремонтопригодность также никуда не ушла, однако цены на запчасти, по данным сервисменов, подросли, что дает пищу к размышлению.

Ресурс двигателя без капремонта соответствует порядка 200 тыс. км, но моторы при должном обслуживании нередко выхаживают значительно больше, не требуя капитального ремонта.

Наиболее часто диагностируемыми проблемами мотора являются плавающие обороты, шумность при работе, стуки, поломки помпы (может привести к столкновению поршней с клапанами), поломки катушки зажигания, термостата и выход из строя датчика массового расхода воздуха.

Двигатель под индексом 11194

Ранее на различные модификации Калины ставился 1.4-литровый инжекторный бензиновый двигатель мощностью 89 л. с. Соответствовал экологическим нормам Евро-3 и Евро-4. Однако после объединения двух моделей под одним номенклатурным названием на официальном сайте производителя в разделе «Комплектации и цены» www.lada.ru данный 16-клапанный мотор отсутствует.

Двигатель под индексом 21126

Шестнадцатиклапанный инжекторный бензиновый двигатель объемом 1,6 литра, мощностью 98 л. с., с крутящим моментом в 145 Нм.

Начинал свою карьеру под капотом автомобилей семейства Priora, впоследствии перейдя в модельный ряд Гранта.

Отличительными особенностями можно назвать применение в современной версии силового агрегата более надежных зарубежных комплектующих. Это является как весомым плюсом, так и минусом двигателя. Стоимость обслуживания при ряде поломок будет выше из-за более дорогих запчастей. В частности, переборка шатунно-поршневой группы от Federal Mogul владельцам обойдется дороже ранее применяемых отечественных аналогов.

В прошлом году стало известно, что поршни иностранного поставщика будут доработаны, у них появится проточка под клапаны, что сведет к минимуму проблему погнутых клапанов и пробитых поршней при обрыве ремня ГРМ. Это является безусловным плюсом для данной модели. Отметим также, что улучшенная поршневая будет устанавливаться в 1,6-литровые двигатели целого ряда моделей – от Lada Granta и Largus до Vesta, XRAY.

«На всех а/м LADA с мотором 1.6 LADA, выпущенных после 15.08.2018, конструктивно исключена возможность контакта поршня и клапана», – говорилось в сообщении на сайте лада.онлайн

Тем не менее минусы достаточно стандартны для моторов Лада: плавающие обороты из-за неисправности ДМРВ, перегрев из-за выхода из строя термостата, троение мотора из-за проблем с электроникой и электрикой, а также шумная работа двигателя из-за износа гидрокомпенсаторов.

Пробег при своевременном ТО без вмешательства в мотор – 200 тыс. км.*

*Здесь стоит обратить внимание на то, что пробеги двигателей АвтоВАЗ достаточно условные. Один из самых показательных случаев, получивших известность в СМИ, относится как раз к 1.6-литровому мотору под капотом Lada Vesta

Поломка силового агрегата произошла на 400-й тысяче километров, и то лишь по причине использования некачественного топлива. Подробности читайте на страницах нашего издания: Может ли Лада Веста проехать более 500 тыс. км: отчет

Поэтому мы бы рекомендовали владельцам обслуживать свои автомобили вовремя, заправляться только на проверенных АЗС и использовать исключительно официальные запчасти. Тогда и машина беспроблемно отслужит вам не только положенный срок, но и очень приятно удивит своей надежностью.

Двигатель под индексом 21127

И вновь модернизация, ставшая продолжением ранее рассмотренного агрегата 21126. Главным образом, изменена мощность. Плюс 8 лошадиных сил с итоговыми 106 «лошадями» под капотом. Этого удалось добиться благодаря изменениям впуска, в частности установкой впускного ресивера изменяемой длины. При этом крутящий момент бензинового мотора поднялся на 3 Нм, до 148 единиц.

Для избавления от проблемы плавающих оборотов датчик ДМРВ был заменен на комбинацию датчиков абсолютного давления и температуры воздуха (ДАД+ДТВ).

Мотор Ваз 2111

Мотор 2111, как и его наследники 2112, 21114, 21124,21118 устанавливаются на моделях авто 2108, 2109 , 21099, 2110 , 2111, 2112, 2114 , 2115 в их различных модификациях, а так же на Lada Kalina. Многие владельцы старых карбюраторных авто, не изменяя своим любимцам, попросту ставят новый инжекторный агрегат в свои машины, чем продлевают им жизнь не на один десяток лет.

• В пятнадцатилетний период эти агрегаты изменили свой объем от 1500 см3до 1800, а мощность увеличена на 20 л. с. И если мотор 2111 – это своеобразная модификация 21083 и 2110, отличающаяся дополнительными крепежными отверстиями для генератора, модулем зажигания и датчиком детонации, то, к примеру, двигатель Ваз 21124 – принципиально другой агрегат. Чиповый тюнинг двигателя Ваз берет распространение именно от него.
• Единственный спорный момент в особенности этих двигателей Ваз заключается в увеличении количества клапанов с 8 до 16. И если задаваться вопросом, на каких же двигателях гнет клапана при обрыве ремня ГРМ, то нужно запомнить лишь одну модификацию двигателя: 2112, несмотря на то, что это один из самых распространенных для тюнинга двигатель Ваз.
• Ко всему, двигатель Ваз 2112 имеет совершенно иные характеристики среди двигателей Ваза и иные типовые параметры работы инжекторных двигателей Ваз. В отличие от 2111, здесь увеличена мощность до 93 л. с. (2111 – 78), крутящий момент 127/3700 (115/3000), при уменьшенном объеме с 1600 до 1500 см3.
• Здесь же появляется еще один распредвал, а также иная система подачи воздуха в цилиндры. Этот мотор, естественно, стал более мощным, но водителю скорее подойдет более спокойный и экономичный стиль езды ввиду крутящего момента на низких оборотах.
• Отличие более поздних 21114 и 21124 заключаются в том, что у них была увеличена высота блока цилиндров на 2 мм, и ход коленвала с 71 вырос до 75,5. Эти технические характеристики определили добавление объема в двигатель Ваз до 1600 см3.
• Плюс ко всему, немного видоизменилась топливная система с рампой форсунок, изживается магистраль возврата топлива, установлен каталитический нейтрализатор.
• Принципиально новая система зажигания теперь представляет собой четырехвыводную катушку, а не модуль зажигания, как на 2111. Качество такого зажигания, безусловно, лучше, но могут появиться некоторые проблемы при заводе зимой, но это только с непривычки.

Чаще всего при выборе авто, учитывая технические характеристики, владельцы стараются избегать этот агрегат, но это делают лишь те, кто не очень кропотливо относится к уходу за мотором, так как избежать неприятностей можно своевременной заменой ремня, и к покупке этой части стоит относиться более ответственно.

При выборе ремня доверять можно только проверенному производителю, информацию о котором можно узнать в сети или же от знакомых, так как доверять продавцам в магазинах на 100% нельзя. Не исключены частые подделки известных фирм, что приводит к недооценке того или иного ремня. Соответственно, как минимум в срок, положенный по стандартным характеристикам ремень просто обязан проверяться владельцем.

Обслуживание

В данную группу входит не только замена моторного масла, но и регулировка клапанов.

Первым делом стоит сказать про ВАЗ 2112 замена масла которого должна выполняться каждые 15 000 километров пробега. Конечно, если вы замените его чуть раньше или чуть позже, то ничего страшного. Главное, не забывать про это дело, чтобы двигатель 2112 не голодал и не выходил из строя.

Замена масла

Для замены потребуется немного инструментов и специальная емкость для старого масла.

Порядок действий при сливе старого масла:

Открутить специальную пробку, которая расположена под силовым агрегатом

Для этого можно использовать ключ на 17 или просто руки.
Сливать нужно очень осторожно, чтобы масло не попало на пол и вашу кожу, так как оно очень горячее. В случае неосторожности можно получить серьёзный ожог и другие неприятности.
После откручивания следует протереть поддон картера и сам 2112 двигатель

Это нужно для того, чтобы все было чисто. Заворачиваем пробку и идем дальше.
Отворачиваем масляный фильтр, расположенный под капотом автомобиля. Это действие следует проделывать при помощи специальной отвертки или съемника.
После этого можно промазать прокладку нового фильтра маслом и завернуть последний на штуцер. Нужно очень внимательно следить за прикладываемой силой, чтобы не повредить резьбу.

Порядок действий при заливке:

• Снимаем крышку с заливной горловины;
• Берем качественное масло и заливаем его в количестве 3,4 литра. Следует очень внимательно следить за уровнем, чтобы двигатель ВАЗ 21128 получил свое количество специальной жидкости;
• После всего этого можно завести силовой агрегат и дать ему поработать в течение нескольких минут. Это нужно для того, чтобы масло прошло по всем системам и создало защитную пленку. Далее заглушаем агрегат и проверяем уровень масла.
• Если необходимо долить, то доливаем;
• Также следует посмотреть на приборную панель. Если двигатель ВАЗ 21128 работает стабильно, то на ней не должно гореть лампочки check engine.

Регулировка клапанов

Теперь можно перейти к самому сложному и интересному. Дело в том, что регулирование 16 клапанного агрегата дело не самое простое, нужен специальный опыт.

Первым делом разберем технологию с применением прибора:

• Следует открыть крышку клапанного механизма и снять кожух с ремня газораспределительного механизма;
• Установить специальный прибор, предназначенный урегулировать 8 и 16 клапанный механизм;
• Выставить необходимые метки на коленвале и распредвале. Это нужно для того, чтобы правильно отрегулировать клапана. Проверяем натяжение ремня ГРМ. В случае необходимости затягиваем его и проворачиваем распределительный вал на несколько зубьев по часовой стрелке;
• Проверяем зазор при помощи щупа;
• Отворачиваем шайбу и смотрим, что на ней обозначено. Далее покупаем готовый комплект шайб и устанавливаем их вместо старой.

Без прибора:

• Первым делом необходимо снять крышку клапанов;
• Поднять одно из колес при помощи домкрата;
• Определяем, где находятся впускные и выпускные клапаны;
• Поворачиваем колесо до тех пор, пока одно из колен коленчатого вала не окажется сверху. Замеряем зазор первого клапана;
• Далее нужно просчитать, какая шайба понадобится в данном случае. Данное действие необходимо и тогда, когда будут делать тюнинг двигателя ВАЗ 2112.

Просчитывать толщину шайбы можно по специальной формуле:

• Н = В+(А–С), мм,
• где А – замеренный зазор;
• В – толщина снятой шайбы;
• С – номинальный зазор;
• Н – толщина новой шайбы.

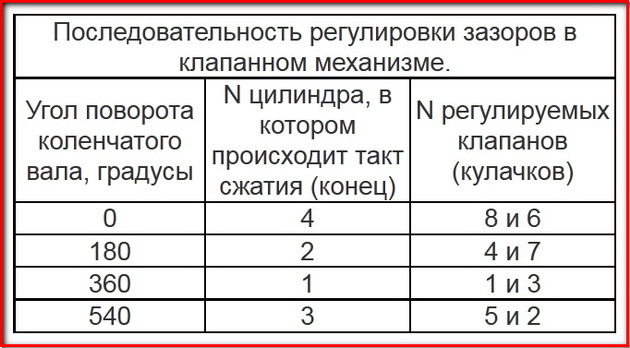

Вот таблица, которая поможет в регулировке клапанов ВАЗ 2112 тюнинг двигателя:

УГОЛ, НА КОТОРЫЙ СЛЕДУЕТ ПОВОРАЧИВАТЬ КОЛЕНВАЛ	КУЛАЧКИ
	ВЫПУСКНОЙ	ВПУСКНОЙ
40-50	1	3
220-230	5	8
400-410	8	6
580-590	4	7

Все это позволяет избавиться от троения силового агрегата.

Двигатель ВАЗ 11183-1000260. Характеристика двигателя ВАЗ 11183.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,596
Степень сжатия:	9,6-10
Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин.:	60 кВт.-(82 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	75,6
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	800 – 850
Максимальный крутящий момент при 2500-2700 об/мин., Н*м:	120
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением
Свечи зажигания:	А17ДВРМ, BPR6ES(NGK)
Вес, кг:	112

Температура перегрева двигателя ваз 11183: рабочая 95°. Система охлаждения имеет объем 7,8 л.

Особенности двигателя.

Двигатель ВАЗ 11183 может применяться для установки на автомобили ВАЗ Lada Kalina и ее модификации.

Двигатель 11183 восьмиклапанный четырехцилиндровый силовой агрегат объемом 1,6 литра.

Следует отметить, что двигатель 11183 по конструкции основных узлов : блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от варианта ДВС ВАЗ 21114.

Разработан новый блок цилиндров мод. 11183-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой. (смотреть «Блок цилиндров») Для увеличения объема двигателя потребовалось увеличить высоту блока на 2,3мм.( высота от оси коленчатого вала до верхней поверхности блока – 197,1мм ). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

На двигателе используется коленчатый вал мод. 11183-1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель – «11183».

Маховик и шкив коленчатого вала используются от двигателя 2110.

В двигателе применяется шатунно-поршневая группа 2110.

Чтобы не увеличивать степень сжатия была увеличена и усовершенствована форма камеры сгорания. Головка блока цилиндров с увеличенной камерой сгорания получила индекс – «11180». На приливе головки имеется соответствующая маркировка.

Существует ряд конструктивных решений , которые отличают двигатель ВАЗ 11183 от мотора ВАЗ 21114.

В электросистеме применяется генератор 5132.3771(90 А). Для крепления генератора использован новый кронштейн. Оригинальным является механизм натяжения ремня генератора.

На двигателе ВАЗ 11183 установлен поликлиновый ремень генератора 1118-1041020 – 6РК882 (882мм).

Одной из последних доработок отечественного автопрома является двигатель ВАЗ 11183. Он разрабатывался изначально, как замена морально и технически устаревшей модели ДВС 2108 и его модификаций. Но, впоследствии этими силовыми агрегатами стали комплектоваться автомобили ВАЗ 1118 «Калина».
