Что такое ebd и какие плюсы даёт эта система?

Что такое EBD

Дальнейшее развитие ABS привело к появлению на современных автомобилях системы электронного распределения тормозных усилий EBD (Electronic Brake Force Distribution). Система распределения тормозных усилий представляет собой программное расширение антиблокировочной системы тормозов. Эти системы всегда работают в паре, поэтому чаще всего в каталогах можно увидеть аббревиатуру ABS+EBD. Идея EBD выросла из того факта, что при резком торможении на неоднородном покрытии автомобиль начинает разворачивать. Это происходит оттого, что степень сцепления колес с дорогой разная, а тормозное усилие, передаваемое на колеса, одинаковое. Система EBD, используя датчики ABS, анализирует положение каждого колеса при торможении и строго индивидуально дозирует тормозное усилие на нем. Система EBD позволяет эффективно тормозить в разных дорожных условиях, учитывая участки дороги с разнородным покрытием, загруженность автомобиля и техническое состояние покрышек. EBD распределяет тормозные усилия на каждое колесо в отдельности, чтобы обеспечить оптимальное сцепление с дорогой. Особенно заметна польза EBD при торможении в повороте. Думаю, многие из водителей не раз сталкивались с ситуацией, когда в закрытом повороте перед ними оказывался автомобиль очередного нерадивого автолюбителя, вздумавшего отдохнуть на обочине. Именно EBD позволяет в такой ситуации тормозить, не теряя контроля над автомобилем. Без этой системы торможение в лучшем случае закончится сносом с траектории. В худшем случае все может закончиться довольно плачевно. Принципиально отличие EBD и других систем от базовой ABS в том, что они помогают водителю управлять автомобилем постоянно, а не только при экстренном торможении.

Принцип работы системы распределения тормозных усилийРабота системы EBD, также как и система ABS, носит цикличный характер. Цикл работы включает три фазы:удержание давлениясброс давленияувеличение давленияПо данным датчиков угловой скорости колес блок управления ABS сравнивает тормозные усилия передних и задних колёс. Когда разница между ними превышает заданную величину, включается алгоритм системы распределения тормозных усилий.На основании разности сигналов датчиков блок управления определяет начало блокирования задних колес. Он закрывает впускные клапаны в контурах тормозных цилиндров задних колес. Давление в контуре задних колес удерживается на текущем уровне. Впускные клапаны передних колёс остаются открытыми. Давление в контурах тормозных цилиндров передних колес продолжает увеличиваться до начала блокирования передних колес. Если колеса задней оси продолжают блокироваться, открываются соответствующие выпускные клапаны и давление в контурах тормозных цилиндров задних колес уменьшается. При превышении угловой скорости задних колес заданного значения, давление в контурах увеличивается. Происходит торможение задних колес.Работа системы распределения тормозных усилий заканчивается с началом блокирования передних (ведущих) колес. При этом в работу включается система ABS.

Еще работа EBD поможет распределить тормозную силу в случае резкого торможения в повороте противостояв заносу и сносу автомобиля, потери траектории пути. При поворотах сильнее нагружаются внешние колеса относительно поворота, а нагрузка на внутренние колеса уменьшена, тем самым автомобиль подвержен риску заноса или потери траектории и вылета с поворота. В этом случае EBD уменьшит тормозное усилие на внешние колеса тем самым не дав им заблокироваться. Автомобиль становится управляемым, значительно повышается уровень безопасности движения. С системой EBD можно смело тормозить в повороте и на смешанном покрытии. Электроника по разности частот вращения «поймет», что колеса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колесах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колес), имеющего наихудшее сцепление с дорогой.Также система EBD при торможении учитывает загрузку автомобиля.

Система EBD (Electronic brake distribution) является закономерным продолжением антиблокировочной системы тормозов, увеличивающей диапазон коррекции торможения и корректирующей недостатки более архаичной ABS.

Разработка системы велась еще в 80-х годах прошлого века, однако массовое распространение механизм получил только в наши дни. Чтобы понять, что такое EBD, необходимо вспомнить об основах работы антиблокировочной системы.

Зачем в машине нужна система экстренного торможения BAS

Хорошая тормозная система, а плохие сейчас к серийному производству не допускаются, так как автопромышленности с безопасностью всё очень строго, снабжена системой антиблокировки ABS, поэтому практически в любой ситуации от водителя требуется только максимально сильно и быстро нажать на тормозную педаль.

Все задачи управляемости автомобиля во время торможения, его устойчивости и максимальной эффективности замедления тормозная система выполнит самостоятельно.

Но вот именно на этом этапе у водителей и наступают проблемы. Внезапный стресс может помешать правильному выполнению задачи, даже такой простой, как резкий и сильный удар по педали тормоза. Водитель может отвлечься на другие мешающие факторы, начать вращать рулевое колесо, даже просто кратковременно ослабнуть от неожиданности. В результате нажатие на педаль станет на только запоздавшим, но и недостаточно энергичным.

В идеале электроника должна сработать вообще независимо от водителя. Так и делают самые современные активные тормозные помощники, но они только на самом начале пути своего развития, и на них пока рано надеяться, хотя серийные образцы и вполне работоспособны.

Но вначале появились только пассивные BAS, которым всё же нужна хоть какая-то реакция водителя на происходящее. Водитель должен, как минимум, нажать на тормозную педаль. Дальше автоматика отреагирует на происходящее с максимально возможной скоростью и совершит всё для экстренной остановки автомобиля без потери управляемости.

Принцип работы Brake Assist System

Судорожные действия находящегося в экстремальной ситуации водителя будут без труда распознаны электроникой системы BAS. Для этого используются сигналы нескольких датчиков:

• концевой выключатель на педали тормоза, отвечающий, в частности, и за включение ламп стоп-сигналов;
• датчик давления в тормозной магистрали, фиксирующий силу нажатия на педаль и скорость нарастания этого усилия;
• датчики частоты вращения колёс, несущие информацию о скорости автомобиля;
• датчик перемещения на штоке вакуумного усилителя тормозов (ВУТ), по показаниям которого также можно оценить скорость нажатия педали.

Разумеется, система может быть исполнена разными способами, и задействуется на конкретной машине не весь этот набор датчиков.

Все данные сводятся в электронный блок, который и принимает решение на оказание помощи, когда используется режим предельного экстренного торможения. Вырабатывается сигнал регулирующего воздействия, который подаётся на управление гидроблоком ABS и атмосферным клапаном в вакуумном усилителе.

В результате усилие со стороны ВУТ увеличивается, а на исполнительные цилиндры тормозов подаётся дополнительное давление жидкости со стороны гидронасоса и ресивера модуля ABS. Торможение становится максимально эффективным, как будто водитель сразу, резко и без промедления нажал на педаль с наибольшим усилием.

Актуальность

При замедлении усилие тормозной системы распределяется по колесам в соответствии с заданной схемой. При этом условия значительно могут отличаться от стандартных. Это сказывается на степени сцепления колес с дорожной поверхностью, что определяется несколькими факторами:

• Во-первых, при торможении происходит перераспределение массы автомобиля, и нагрузка на переднюю ось значительно возрастает. Следовательно, сцепление передних колес с дорогой повышается, а задних, наоборот, снижается (обычно это учтено, и для передней оси тормозная система по умолчанию создает большее давление).
• Во-вторых, большинство машин изначально имеет неравномерное распределением массы (у многих основной вес приходится на переднюю ось), что также учитывается.
• В-третьих, при загрузке происходит перераспределение массы автомобиля как в продольном, так и в поперечном направлении.
• В-четвертых, колеса могут находиться на разнородных поверхностях с различными сцепными свойствами.
• В-пятых, на тормозном пути могут оказаться неровности, наезд на которые приведет к кратковременному разрыву контакта с поверхностью.
• В-шестых, при маневрировании также происходит перераспределение массы. То есть сцепление колес с поверхностью в момент торможения определяют физические особенности данного процесса, устройство автомобиля, степень его загрузки, особенности движения, внешние параметры. При этом оно в любом случае неравномерно. Если конструктивные особенности учитываются при настройке систем, то последние три фактора не могут быть рассчитаны заранее.

ABS позволяет избежать блокировки колес, однако данная система имеет ограниченную функциональность в некоторых условиях. Особо это проявляется при прямолинейном торможении на разнородной поверхности, на скользких и рыхлых покрытиях, на неровностях и поворотах. В первом случае ABS снижает общее давление в системе, поэтому длина тормозного пути определяется расстоянием, которое потребуется для остановки автомобиля на поверхности с худшими сцепными свойствами.

Это актуально и для скользких покрытий. При отрыве колес при проезде неровностей также уменьшается тормозное усилие. В повороте наиболее нагружены внешние колеса, следовательно, система опять же снижает давление во избежание блокировки внутренних.

Основная проблема ABS состоит в применении одинаковой схемы разблокировки для всех колес, так как это актуально не всегда, особенно при различной нагрузке. Поэтому даже в последней ситуации система может допустить блокировку разгруженных внутренних колес, а при прямолинейном торможении — задних. В первом случае это приведет к распрямлению траектории, во втором — возможно, к развороту.

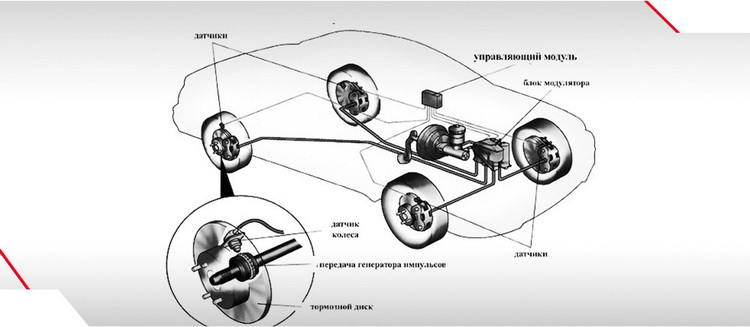

Устройство системы

Регулирование тормозного усилия раздельно по всем колёсам в первую очередь потребует применения многоканальной антиблокировочной системы.

Отсюда и формируется состав EBD:

• индивидуальные датчики на каждое колесо;
• впускные и выпускные клапаны, открывающие давление жидкости на рабочие цилиндры, фиксирующие его неизменным или сбрасывающие усилие;
• электрический насос тормозной жидкости, способный быстро изменять давление в системе;
• гидравлический аккумулятор давления, оптимизирующий работу насоса;
• специальная управляющая программа, которая, собственно, и составляет основу EBD, отличая её от четырёхканальной ABS;
• дополнительные датчики, расширяющие возможности системы, они могут входить в состав бортовой электроники более высокого уровня, чем отвечающей только за тормоза.

Точные алгоритмы работы EBD разных производителей по понятным причинам не афишируются, но можно выделить общие алгоритмы, образующие модель EBD в программной памяти её компьютера.

Существует некое пороговое условие, за которым EBD оживает из ждущего режима и включается в работу тормозов. Это условие формируется по результатам непрерывного анализа поступающей от датчиков информации.

Как только блок поймёт, что существует вероятность блокировки колёс, он переходит в режим фиксации давления, в результате чего перекрываются оба клапана на каждом колесе, давление стабилизируется.

Дальше оценивается развитие ситуации и подаются команды на открытие или закрытие отдельных клапанов, давление увеличивается или уменьшается, происходит импульсное регулирование торможения на грани блокировки, то есть самое эффективное.

Система EBD

1. Назначение. Аббревиатура EBD расшифровывается как Electronic Brake Force Distribution или, что в переводе на русский — «Система тормозных усилий». Главная задача системы — предотвратить блокировку задних колес за счет управления тормозами на задней оси авто. Эту особенность легко объяснить. Большая часть машин построены таким образом, что задняя ось берет на себя меньшую часть нагрузки. Следовательно, для улучшения устойчивости авто на дороге передние колеса должны блокироваться раньше задних.

Когда происходит резкое торможение, нагрузка на задние колеса уменьшается из-за перемещения центра тяжести. Как следствие, вместо эффективного торможения можно получить блокировку колес. Задача системы EBD — исключить такую проблему. При этом сам алгоритм работы задается программно  и является неким дополнением системы ABS.

Таким образом, система тормозных усилий собрана на базе стандартного АБС, но при этом выполняет более широкую функцию. Распространенные названия данных системы — Elektronishe Bremskraftverteilung или Electronic Brake Force Distribution. У разных производителей наименование системы может различаться, но принцип действия остается неизменным.

2. Особенности построения. Если рассматривать систему более подробно, то ее работа построена на цикличном выполнении задач. При этом в один цикл включается несколько основных фаз:

• поддерживание уровня давления;
• сброс уровня давления до необходимого уровня;
• подъем уровня давления.

Блок управления АБС собирает данные с датчиков, контролирующих скорость вращения колес, после чего сравнивает усилия задних и передних колес. Если разница больше заданной величины, то запускается принцип распределения усилий тормозной системы.

Основываясь на текущей разности сигналов от каждого из датчиков, блок управления принимает решение в отношении точного момента блокировки задних колес. При этом он дает команду на закрытие клапанов впуска в контурах тормозных цилиндров (естественно, для задней оси). На данном этапе давление поддерживается на заданном уровне и остается без изменений. В свою очередь, клапаны впуска передних колес открываются и остаются в таком положении. Давление в переднем контуре продолжает нарастать до момента, пока колеса не будут блокированы.

В случае когда задние колеса и дальше блокируются, происходит открытие клапанов выпуска. Как следствие, давление в тормозных цилиндрах задних колес уменьшается до необходимого предела. Если угловая скорость колес задней оси начинает расти и превышает определенный параметр, то давление в контуре возрастет, и происходит торможение колес.

Как правило, система распределения усилий перестает работать в момент блокировки передних колес. При этом к работе подключается система АБС, не позволяющая колесам заблокироваться и позволяющая водителю маневрировать даже при резком нажатии на педаль тормоза.

Обслуживание BAS

Состояние помощников типа Brake assist в принципе входит в базовую диагностику любой ЭБУ, поддерживающей работу таких систем. На автомобилях марки Мерседес, если на дисплее появляется фраза «BrakeAssist visit workshop», вам следует обратиться в автосервис, о чем, собственно и говорит такая надпись, свидетельствующая о возникновении неисправности. Работа тормозной системы в этом случае не нарушена, речь идёт только об экстренном торможении.

Иногда после выключения/включения силового агрегата предупреждение исчезает, но в большинстве случаев со временем появляется вновь.

Самостоятельно выявить причину отказа достаточно сложно, особенно в случае наличия автоматизированной BAS. Дело в том, что здесь задействовано немалое количество датчиков, некоторые из которых проверить без наличия современного диагностического оборудования непросто или вовсе невозможно.

Наиболее точно установить причину отказа устройства экстренного торможения можно, анализируя коды ошибок, выдаваемых автосканером. При этом следует учесть, что подобный прибор может оказаться несовместимым с программным обеспечением, используемом в конкретной модели авто.

Возможные последствия игнорирования

Список может получиться довольно обширным. Все зависит от того, насколько быстро вы начали диагностировать состояние авто после загорания лампочки EDC. Возникновение одной неисправности может вызвать цепную реакцию, и если вовремя не решить проблему, то ремонт обойдется гораздо дороже. Наиболее частые последствия:

• «троение» двигателя, как следствие — повышенный расход топлива, затрудненный старт (особенно зимой);
• перегрев мотора, что чревато пробоем прокладки головки блока цилиндров или деформацией последней, что ведет к неизбежности капремонта дизеля;
• другие последствия, связанные с ухудшением эксплуатационных качеств двигателя.

Плюсы и минусы электронной системы распределения тормозных усилий

К плюсам можно отнести следующие факторы:

EBD оптимизирована на оптимальное распределение нагрузки именно на задние колеса, что не делает ни одна из аналогичных систем;

система усиливает эффективность базовой ABS;

EBD увеличивает срок службы тормозных колодок, задних покрышек, что особенно чувствительно на автомобилях, эксплуатируемых с максимальными динамическими нагрузками;

способствует уменьшению аварийных ситуаций, снижению величины тормозного пути.

Известно, что Международный комитет по безопасности при ООН отдельным пунктом отметил систему EBD, как вклад в сохранения жизни и здоровья водителей.

Минусы:

EBD во многом дублирует другие аналогичные программы обеспечения устойчивости;

в процессе эксплуатации автомобиля EBD работает только при экстренном торможении, реальных перегрузках, остальную часть времени находится в оплаченной «спячке»;

при определенных условиях EBD может оказать «медвежью» услугу, работая одновременно с прочими антизаносными программами;

если водитель одновременно работает на нескольких автомобилях с различными активированными программами курсовой устойчивости, он должен адаптироваться под каждую из них, в некоторых таких случаях проще и надежнее деактивировать EBD.

В настоящее время система применяется приблизительно на 40-50 % выпускаемых авто. Показательным является тот факт, что данный процент не увеличивается на протяжении последних пяти лет.

Принцип работы

Алгоритм работы EBD реализован по замкнутому стандартному циклу, состоящему из трех основных этапов:

поддержание давления в тормозной системе;

экстренный сброс давления в определенном направлении по сигналу блока управления;

постепенное увеличение давления до достижения оптимальной величины.

Обработанные данные частоты вращения передних и задних колес поступают на блок ABS. Сравнивая значения по каждому из датчиков, последний дает команду на запуск алгоритма EBD. Это происходит, как только разность значений частоты превышает запрограммированное значение.

В свою очередь алгоритм EBD определяет уровень срабатывания блокировки-разблокировки задних колес. Этот момент контролируется величиной давления в системе задних тормозных контуров. Как только уровень давления превысит критическое значение, и колеса блокируются, блок управления дает команду на сброс давления. Одновременно происходит контроль давления в переднем тормозном контуре.

EBD что это такое в автомобиле?

Любой автомобиль должен обладать качественной тормозной системой, которая будет безопасной и надежной. При неправильном или резком торможении, на дороге может произойти авария, занос авто и даже его переворот, со всеми вытекающими.

Скорость движения постоянно растет, причем большинство молодых людей любят быструю езду, рассчитывая на свои рефлексы. К несчастью, человеческий мозг вместе с реакцией порой не могут справиться с возникшим инцидентом и вовремя принять решение. В добавок ко всему, даже опытные водители не могут изменять принцип работы тормозной системы. Например, водитель одинаково нажимает на педаль тормоза, а колесные диски будут оказывать разное воздействие. Именно поэтому за работу тормозной системы отвечает электроника и система EBD, способная мгновенно принять решение, не считаясь с какими-либо человеческими эмоциями. Современное автомобилестроение достигло небывалого прогресса, причем один автомобиль сразу же имеет несколько довольно сложных систем. Каждая из них отвечает за определенную функцию. То есть система EBD свободно в момент торможения может корректировать автомобиль на дороге и позволяет водителю своевременно принять решение.

Особенности новой системы EBD

Аббревиатура EBD происходит от английского Eltectronic Brake Distribution. Тормозная система EBD при помощи электронного алгоритма распределяет усилия тормозов. Тормозная система EBD важнейший компонент, корректирующий поведение тормозной системы при любых ситуациях, возникающих на дороге. Система напрямую связана с антиблокировочной ABS, а также обеспечивает безопасность движения, раскрывая свои новые возможности. Благодаря автоматизированной системе торможения EBD ABS, автомобилестроение шагнуло далеко вперед. Поэтому регулирование тормозных усилий на обеих осях и их колесах распределяется благодаря электронному EBD распределению.

Электронное распределение EBD усилий тормозов по необходимости регулирует тормозные усилия на обоих осях, на всех колесах. На ее работу оказывают непосредственное воздействие состояние дорожного покрытия, погодные условия, скорость движения, то, насколько нагружено транспортное средство, также, как и повороты. Система EBD даже способна реагировать на подъем в горку или спуск с нее. Изначально продуманный алгоритм сам подбирает тормозные усилия для каждого колесного диска и добавляет его, либо изымает. Электронная система EBD невероятно быстро оценивает ситуацию, что не под силу даже десяткам опытных водителей.

Тормозной путь оптимизируется EBD, либо сокращаясь, либо увеличиваясь. Не стоит думать, что увеличение тормозного пути – плохой показатель, порой он очень даже хорош. Помимо распределения тормозных усилий, система EBD облегчает управление транспортным средством в поворотах и предотвращает попадание авто в занос или даже кювет.

Принцип работы EBD

Итак, каждое колесо автомобиля имеет встроенный независимый датчик, считывающий информацию с назначенного колесного диска. Считка информации происходит не только при торможении, но и в период движения

Причем особое внимание уделяется нагрузке, воздействующей на каждое колесо. Полученная информация попадает непосредственно в управляющую систему «Мозги»

Этот центр уже самостоятельно распределяет тормозные усилия.

Система обязательно учитывает:

• Загруженность автомобиля;
• Нагрузку, оказываемую на колеса

После учета этих двух показатель, подаются соответствующие сигналы на исполнительный элемент. Элемент быстро среагирует на полученную команду и придет в исполнение. Тем самым обеспечится минимальный тормозной путь, не произойдет аварии, заноса или вылета за пределы дороги.

Если объяснить все проще, то управляющий блок сравнивает полученные показания, с оптимальными, заложенными в системе, подгоняет их под эталон. Далее сигнал поступает на цилиндры тормозной системы, которые уже зададут усилия на соответствующие им колеса. На эти условия отводится задача по обеспечению оптимальной сцепки колес с дорожным покрытием. Оно может изменяться даже за доли секунд, не то что десятые, но и сотые. Такая скорость работы тормозной системы проектирует оптимальную длину тормозного пути, устойчивость авто в поворотах и непредвиденных ситуациях. Следовательно, водитель может предугадать поведение транспорта и и комфортно управлять автомобилем.

autokontact.ru

Различаются ли ESP на авто разных классов?

Да, как на уровне железа, так и электроники. К примеры у одних систем — пара гидравлических поршней, а у другой – целых шесть.

Обычному авто не нужны сильно навороченные системы, а на машинах премиум-класса без дополнительных опцией никак не обойтись (к примеру, просушка тормозов).

Видео: система стабилизации машины ESP. Как работает ESP зимой?

Теперь вы знаете всё про ESP, что это такое в автомобиле. ESP или ESC – это динамическая система стабилизации курсовой устойчивости, которая обеспечивает высокий уровень безопасности водителя. Она поможет в экстренных ситуациях, которая сработает уже в самом начале заноса, моментально включив комплекс мер против него.

Особенно это полезно на скользкой или обледенелой дороге, для неопытных водителей, и при снижении концентрации внимания. Электронный мозг работает в сотни раз быстрее, чем человек, постоянно принимая и обрабатывая сигналы от датчиков.

Конечно, на 100% не стоит надеяться на ESP, всегда адекватно рассчитывайте траекторию движения и скорость машины, иначе даже эта система не сможет вам помочь.

Будьте аккуратны и всё будет хорошо! Напишите свой опыт вождения с ESP, свои ощущения и замечания.

В вашем авто есть ESP?

Нет
15.91%

Да
79.55%

Хочу купить авто с ESP
4.55%

Проголосовало: 44

Сколько раз прочитали статью: 6 901

Плюсы и минусы

Могут ли быть минусы у этой системы, обеспечивающей отличную безопасность при вождении? Оказывается, да.

1. Система стабилизации не может справиться с выходом из заноса (у переднеприводных авто) при помощи повышения крутящего момента на передних колёсах. Такой метод часто применяют опытные драйверы.
2. На машинах с полным приводом при гололёде самый хороший способ – это аккуратное подгазовывание. А ESP работает здесь по принципу притормаживания и снижения крутящего момента на колёсах, что менее эффективно.
3. На рыхлой поверхности (снеге, песке или грязи) система курсовой устойчивости работает неэффективно.
4. Если на авто установлена разная резина, давление в шинах отличается, либо неравномерно стёрт рисунок протектора, то ESP будет работать с проблемами.
5. Некоторым водителям не нравится, что система сама контролирует педаль акселератора, не давая достичь нужной скорости. Поэтому, если при заносах необходимо прибавить газу, ESP не даст этого сделать. Либо придётся систему временно отключать.
6. Автомобиль становится менее чувствительным в управлении, потому что электроника постоянно проверяет все действия водителя.

У ESP есть преимущества, благодаря которым на недостатки можно закрыть глаза.

1. Скорость реакции электроники в разы быстрее, чем у человека. За какие-то миллисекунды ESP определяет начало заноса и сразу же начинают срабатывать меры против него.
2. Более комфортное вождение при поездках на длинные расстояния, при которых устраняются крены при прохождении поворотов на быстрой скорости.
3. Улучшение управляемости и устойчивости авто.
4. В течение каких-то 20 миллисекунд ESP «видит» потерю управляемости и активирует тормозное усилие на нужных колёсах и устраняет начало заноса до того, как водитель сам это понял.
5. Работает система стабилизации незаметно, а только индикатор на панели приборов указывает на то, что ESP начала свою работу.
6. В более продвинутых системах есть такие фишки, как предотвращение опрокидывания автомобиля (RSC) и система стабилизации прицепа (TSC).
7. ESP можно по желанию отключать. А некоторые системы имеют специальные режимы, которые допускают небольшие скольжения и манёвры, включаясь только в критичных ситуациях.

Важно понимать, что на 100% ESP не способна защитить автомобиль от заноса. Всегда включайте голову при езде и выполнении резких манёвров

Например, если вы захотите ехать на скорости более 120 км/ч на обледенелой дороге и совершить крутой поворот, то здесь не поможет даже самая совершенная система ESP.
