Принципиальные электросхемы, подключение устройств и распиновка разъёмов

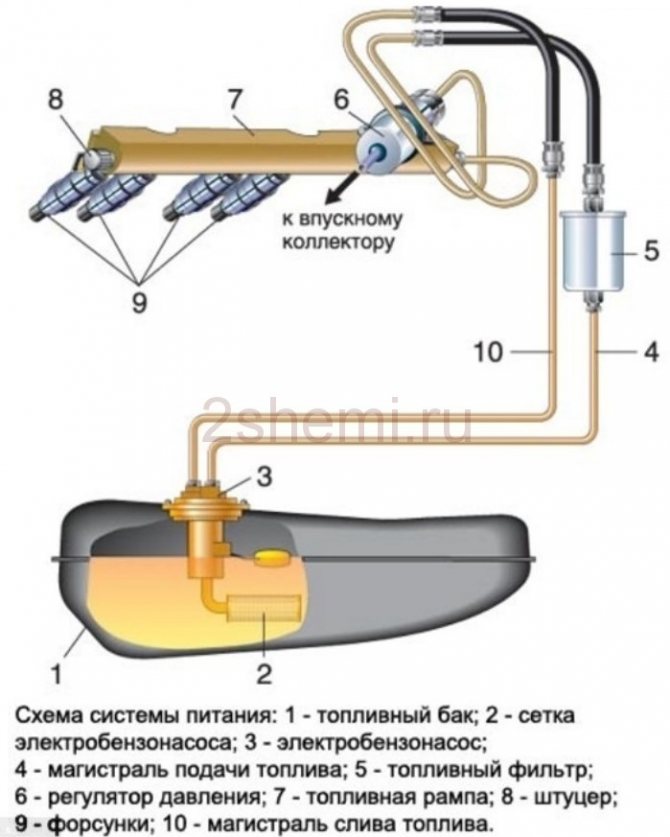

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Схема соединений БУ ЦЗ

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Стандартное подключение к ЦЗ

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Подключение к управляющим входам

Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.

Алгоритм работы выглядит так:

1. Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
2. Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
3. В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).

Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.

Вход IN1 настраивают программно

Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.

Подключение к сигнализации силовых выводов

Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:

Схема 3, самая сложная

Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.

Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.

В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.

Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.

ЭБУ (мозги) ВАЗ

Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу. С плохим качеством контакта в соединительных разъёмах. А также с неисправностью самих датчиков. Однако в системах питания и зажигания есть неисправности, которые имеют внешние признаки которые замечаются водителем , но в памяти электронного блока ни какие коды неисправностей не фиксируются. Основные признаки неисправностей :.

Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу.

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем Бортовой компьютер АМК 211001

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

Motorhelp.ru диагностика и ремонт двигателя

Типовые параметры работы инжекторных двигателей ВАЗ.

Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них

На что в первую очередь надо обратить внимание при анализе параметров работы двигателя?1. Двигатель остановлен.1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть)

Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры.

1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.

1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.

2. Двигатель работает на холостом ходу.

2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.

2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.

2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек

Собственно не так важно само время впрыска, как его коррекция

2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.

2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.

2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.

2.7 Цикловое наполнение и фактор нагрузки. Для «январей» типичный цикловой расход воздуха: 8ми клапанный двигатель 90 – 100 мг/такт, 16ти клапанный 75 -90 мг/такт. Для блоков управления Bosch 7.9.7 типичный фактор нагрузки 18 – 24 %.

Теперь рассмотрим подробнее, как на практике ведут себя эти параметры. Поскольку для диагностики я пользуюсь программой SMS Diagnostics (Алексею Михеенкову и Сергею Сапелину привет!) , то все скриншоты будут оттуда. Параметры сняты с практически исправных автомобилей, за исключением отдельно оговоренных случаев. Все изображения кликабельны.

Ваз 2110 8ми клапанный двигатель, блок управления Январь 5.1Здесь немного подправлен коэффициент коррекции СО в связи с небольшим износом ДМРВ.

Ваз 2107, блок управления Январь 5.1.3

Ваз 2115 8ми клапанный двигатель, блок управления Январь 7.2

Двигатель Ваз 21124, блок управления Январь 7.2

Ваз 2114 8ми клапанный двигатель, блок управления Bosch 7.9.7

Приора, двигатель Ваз 21126 1,6 л., блок управления Bosch 7.9.7

Жигули Ваз 2107, блок управления М73

Двигатель Ваз 21124, блок управления М73

Ваз 2114 8ми клапанный двигатель, блок управления М73

Калина, 8ми клапанный двигатель, блок управления М74

Нива двигатель ВАЗ-21214, блок управления Bosch ME17.9.7

И в заключении напомню, что приведенные выше скриншоты сняты с реальных автомобилей, но к сожалению зафиксированные параметры не являются идеальными. Хотя я и старался фиксировать параметры только с исправных автомобилей.скачать dle 10.6фильмы бесплатно

Обобщенная распиновка ЭБУ

Январь-5.х:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

VS-5.1:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

Mikas-7.1:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 42 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

Mikas-7.6:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание главного реле (+12В)

Bosch MP-70:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 50 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм) — необходимо подавать только при записи FullFlash или области калибровок. Чтение — в режиме «диагностика на столе».
• 37 контакт ЭБУ — Питание главного реле (+12В)

Bosch 7.9.7:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (Масса)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Январь 7.2:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Январь 7.2+:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 10.3:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 11 (автомобили ГАЗ):

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 10.3+ (Mikas-11):

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Siemens 5WY SIMK31 (2 разъема, автомобили Chery QQ):

• 1, 2 — масса ЭБУ
• 21 — питание главного реле +12В
• 22 — отключаемое питание +12В (замок зажигания)
• 44, 63 — неотключаемое питание +12В (АКБ)
• 77 — К-Линия

Bosch ME 7.9.9 (Chevrolet Captiva):

• 1,2,67,68 — масса ЭБУ (можно использовать любой из указанных контактов)
• 18 — неотключаемое питание +12В (АКБ)
• 39 — отключаемое питание +12В (замок зажигания)
• 38 — К-Линия

Bosch MG 7.9.8 (автомобили с АКПП):

• Разъем А (маленький)
• 11, 56 — +12В
• 59 — К-Линия, двигатель
  Разъем B (большой)
• 1, 2, 3 — масса ЭБУ (достаточно подключить любой из указанных контактов)
• 84 К-Линия, АКПП
  Соответствующую К-Линию необходимо подключать в зависимости от того, с чем необходимо производить операции (с процессором АКПП или двигателя).

Siemens SIMK31:

• 1, 2 — масса ЭБУ
• 21 — питание главного реле +12В
• 22 — отключаемое питание +12В (замок зажигания)
• 44, 63 — неотключаемое питание +12В (АКБ)
• 77 — К-Линия

Siemens SIM2K-47 (boot режим):

• Разъем B (большой)
• 1, 3, 5 — масса ЭБУ (достаточно использовать любой из контактов)
• 2, 4, 6 — +12В
• 75 — К-Линия

Просмотры:
22

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

https://youtube.com/watch?v=_to28MvT8Oc

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Выявление и устранение неисправностей

Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.

Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.

В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.

Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом. Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.

Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.

Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.

Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло).  На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.

После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.

При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.

Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления. При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.

Диагностика ЭБУ

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

1. Загорелся абс и восклицательный знак на приоре
2. Как разобрать свечу зажигания
3. Предохранители нива 21213 карбюратор обозначения
4. Снятие блока управления отопителем нива шевроле

Автел 21114-1411020-11 E-3	1-я, 2-я и 3-я версии
Итэлма 21114-1411020-12 E-3	1-я, 2-я и 3-я версии
11183-1411020-02 Самара	Электронная педаль

ЭБУ ВАЗ 2112 и возможности диагностики блоков управления двигателем

Особенности двигателя	Возможности
ЭБУ	Коды ошибок	Параметры	Исполнительные элементы	Функции спецназначения	Обнаружение	Автоматическое определение
16 клапанов	BOSCH M1.5.4	+	+	+	+	+	+
8 клапанов	+	+	+	+	+	+
8 клапанов (Нормы Россия-83)	+	+	+	+	+	+
Евро-2	BOSCH M7.9.7	+	+	+	+	+	+
Евро-3	+	+	+	+	+	+
Евро-2	BOSCH MP7.0 HFM	+	+	+	+	+	+
Евро-3	+	+	+	+	+	+
ДВС 1,5	GM ISFI-2S	+	+	+	—	—	_
Евро-3	M73	+	+	+	+	+	+
Евро-4	M74	+	+	+	Обнуление блока, инициализация, адаптация ДЗ, корректировка выбросов	+	+
Евро-3	М74К	+	+	+	+	+	+
16 клапанов (Евро-2)	VS 5.1	+	+	+	+	+	+
8 клапанов (Евро-2)	+	+	+	+	+	+
8 клапанов (Россия-83)	+	+	+	+	+	+
ДВС 1.5	Январь 4	+	+	+	+	+	+
16 клапанов (Евро-2)	Январь 5.1	+	+	+	+	+	+
8 клапанов (Евро-2)	+	+	+	+	+	+
8 клапанов (Россия-83)	Январь 5.1.1	+	+	+	+	+	+
16 клапанов (Россия-83)	+	+	+	+	+	+
8 клапанов (Евро-2)	Январь 5.1.3	+	+	+	+	+	+
Евро-2	Январь 7.2	+	+	+	+	+	+

Расположение ЭБУ:

Электронный блок управления находится в центральной части передней панели, под радиатором обогревателя. Не очень удачное расположение – из-за течи фитингов возможно попадание жидкости на контроллер.

Со стороны переднего пассажира, в левой части, ЭБУ прикрыт пластиковой накладкой. Она крепится на винты под крестовую отвертку. Сам блок управления расположен на металлической планке, фиксированный винтами.

Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.

Чип-тюнинг и прошивка ВАЗ 2112:

Серийное программное обеспечение устанавливается на заводе. Его главная задача – обеспечить стабильную работу мотора, баланс между расходом и динамикой. К последней седьмой серии относится ПО A5V05N35 для Январь 5.1. Поддерживает диагностику штатного иммобилайзера, фиксацию пропусков искры, имеет дополнительное реле стартера. Программная ревизия АВТЭЛ.

Для ЭСУД VS 5.1 Итэлма с новой аппаратной структурой последней версией ПО является V5V05N35. Обеспечивает соблюдение стандартов Евро-2.

Загорелся Check Engine на ВАЗ 2112?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Насколько хорошо дружат центральный замок и система сигнализации в автомобилях ВАЗ-2110

Как известно, современная система сигнализации подразумевает автономное управление всеми открывающимися частями автомобиля. По этой причине есть возможность подключить центральный замок ВАЗ 2110 к системе сигнализации. Схема подключения к сигналке прилагается в инструкции по эксплуатации устройства. В схеме управления центральным замком для этого, вроде бы, также предусмотрен дополнительный не использующийся разъем.

Однако, на деле не все так просто. Управляющие сигналы от системы сигнализации на ЦЗ будут вступать в противоречие с информацией, поступаемой от концевика, установленного в водительской двери. По этой причине штатную схему управления центральным замком, с которой автомобили ВАЗ 2110 поставляются с завода, следует несколько переделать.

Суть переделки предельно проста. Согласно принципиальной схеме, подключение концевика к восьмиштекерному разъему блока управления ЦЗ происходит по двум проводам: коричневому и белому. Эти провода от блока стоит отключить.

Теперь концевик будет завязан в схеме управления сигнализацией, а уже сигналка будет задавать управляющие сигналы на электронный блок центрального замка. Возможно, рассказанная “на пальцах” схема вам может показаться несколько непонятной. Но осознать вышесказанное будет весьма просто, изучив предлагаемую ниже схему.

Центральный замок ВАЗ 2110

Чтобы лучше понять идею подключения сигнализации, все же, стоит изучить прилагаемую к ней инструкцию. Благодаря этому вы четко будете представлять, как реализовать данную задумку на практике. Но суть подключения останется та же. Работа требует минимальных усилий и в целом весьма проста.
