Установка и настройка занимает максимум один день, все детали (датчик холла, пучок проводов, коммутатор и двух выводную катушку зажигания) хорошо подходят от «оки». вообще «ока» это универсальный авто

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
• выставлять зазор между контактами прерывателя;
• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

• прибор мультиметр;
• прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

1. Отключить провода от аккумулятора и демонтировать крышку генератора.
2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;
• гаечный ключ на 10;
• ключ для свечей;
• щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
2. Снять правую крышку картера и выкрутить свечу зажигания.
3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
4. Ослабить винт прикрепления контакта.
5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

• гаечный ключ на 7;
• простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

1. Ослабить контргайку гаечным ключом.
2. Включить зажигание.
3. Нажать на кнопку включения звукового сигнала.
4. Настраивать звук путем вращения регулировочного винта.
5. При достижении необходимого результата затянуть контргайку.

Дорожная версия мотоцикла ИЖ Планета 5 выгодно отличалась от других отечественных аналогов применением масляного насоса, что позволило отказаться от схемы предварительного смешивания топлива с маслом.

Кроме того, последующие модификации отличались своей бесконтактной системой зажигания, независимой от аккумуляторной батареи и измененной кинематикой.

1. Приводить в движение мотоцикл «с толкача» – включив зажигание, владелец включал вторую передачу и собственными усилиями, толкая вперед мотоцикл, запускал двигатель;
2. Эксплуатация без АКБ была возможной в светлое время суток (для работы габаритных огней и света фары все же требовался аккумулятор).

Процесс установки

Времени на замену зажигания понадобится не много, от силы сутки. Необходимые детали можно извлечь из автотранспорта «Ока». Зажигание электронного типа представляет собою совокупность проводов, генератор, двух выводную катушку зажигания, датчик Холла и коммутатор.

Сколько адреналина в твоей крови

Начать

Прокатимся на яхте с ветерком?

Можно, что тут страшного

Нет, а вдруг укачает

А в лес с палаткой вы бы пошли?

Легко, я иду

Ночевать в палатке – это же неудобно…

Рафтинг – это сплавы по горным рекам, известным своими бурными порогами, перекатами и водопадами. Идем на рафтинг?

Риск и красивые виды – то, что я люблю

Нет, слишком страшно

Ныряем с аквалангом?

Класс, где мой гидрокостюм?

А как дышать через эту штуку?

Подвесные рестораны поднимают на высоту от 50 метров. Посетителей, конечно, пристегивают. Хотите поужинать здесь?

Да, такое надолго запомнится

Выглядит, конечно, интересно, но не рискну

Только честно: вы бы могли прыгнуть с парашютом?

Да, это отличная идея!

Нет, я жить хочу…

Сколько адреналина в твоей крови
You got `userScore` out of `maxScore` correct
`title`
`image`
`content`

Непосредственно на самом генераторе никаких изменений делать не нужно. Просто нужно извлечь кулачки и где есть место, прикрепить датчик Холла

Очень важно, чтобы пластина-модулятор проходила через прорези самого датчика. Благодаря пластине-модулятору и обеспечивается налаженная работа зажигания

Нестабильное искрообразование зачастую вызвано неверной конструкцией, так называемого замыкателя магнитного потока. В таком случае нужно внимательно изучить его размещение по соотношению к датчику. Перекрытие магнитопровода либо магнита недопустимо в открытом состоянии замыкателя, в то время как закрытое состоянии замыкателя подразумевает полное перекрытие этих двух элементов. Если же это не так, то скорее всего от датчика будут исходить слабые сигналы для коммутатора. В результате будет наблюдаться нестабильная работа двигателя.

Для изготовления модулятора понадобится стальной диск с вырезом 0.8-1 мм

Важно придерживаться соотношения периодов закрытого к открытого, как 2:1. Угол выреза в модуляторе зависит от типа основного силового агрегата

Если основной силовой агрегат 1-цилиндровый, то угол равен 120 градусов. На 2-х цилиндровых моторах соблюдается угол 60 градусов. Ширина выреза начинается от 11 мм и больше, но никак не меньше. Также следует знать: искра возникает при «открытии» модулятором датчика. Это очень важно во время монтажа момента зажигания.

Перед установкой электронного зажигания на мотоцикл ИЖ Юпитер 5 проверьте отсутствие больших люфтов на вале генератора. Если они есть, следует выполнить замену подшипников генератора, дабы избавится от «болтанки».

Как настроить зажигание?

Во время настройки зажигания часто возникают проблемы с настройкой угла опережения сигнала. Устранить эту проблему поможет вольтметр. Забегая заранее, следует сказать что прибор рассчитанный на минимум 15 В и 10-50 кОм (внутренние сопротивление), идеально подходит. К клеммам подсоединяется непосредственно вольтметр. Далее следует привести поршень в положение, при котором возникает искрообразование. Затем включаем зажигание и проворачиваем модулятор до тех пор, пока на приборе не изменятся показания. Отследить заряд на свече можно по напряжению на датчике, которое должно скакнуть. Это значение равно в приделах десятых долей вольта близкого к бортовому питанию техники. Как только искра будет «нащупана», нужно закрепить положение модулятора непосредственно на валу генератора. Делается это обычно болтовым соединением. Во время регулирования зажигания постоянно замыкайте на раме агрегата высоковольтные провода. Иначе не избежать излишней нагрузки на зажигание, что может привести к его поломке.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
• выставлять зазор между контактами прерывателя;
• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

• прибор мультиметр;
• прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

1. Отключить провода от аккумулятора и демонтировать крышку генератора.
2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;
• гаечный ключ на 10;
• ключ для свечей;
• щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
2. Снять правую крышку картера и выкрутить свечу зажигания.
3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
4. Ослабить винт прикрепления контакта.
5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

• гаечный ключ на 7;
• простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

1. Ослабить контргайку гаечным ключом.
2. Включить зажигание.
3. Нажать на кнопку включения звукового сигнала.
4. Настраивать звук путем вращения регулировочного винта.
5. При достижении необходимого результата затянуть контргайку.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Наиболее распространенные неполадки

Чаще всего у рассматриваемого мотоцикла пропадает или плохо переключается вторая передача. Это может быть связано с небрежным включением скоростей. Например, при наборе больших оборотов на первой передаче без нейтралки, при зацеплении с шестеренкой второй скорости происходит удар, способствующий интенсивному износу узла. Поэтому не рекомендуется сильно «раскручивать» первую скорость. Если все-таки проблемы со второй позицией продолжаются, имеется несколько вариантов их разрешения.

В некоторых случаях поможет самый простой способ, без полной разборки и последующей сборки коробки «Иж-Планета 5». Необходимо мотоцикл положить на правую сторону, после чего снять кик-стартер и ножку переключения скоростей вместе с валом. Далее демонтируется крышка картера и корзина сцепления вместе с дисками.

При выработке шестеренок коробки происходит ухудшение зацепления зубцов. В свою очередь, это приводит к проскальзыванию, рывкам и отказу работы второй передачи. Еще одной причиной может быть изнашивание подшипников первичного вала. Так как от вибрации он уходит немного влево, необходимо при помощи киянки сместить его легкими ударами на место. Зафиксировать элемент в нужном положении позволит установка подходящих по диаметру шайб. Затем стопор подшипника и прочие демонтированные детали монтируются в обратном порядке.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение выполняются согласно схеме.

Схема СЗ мотоцикла ИЖ

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

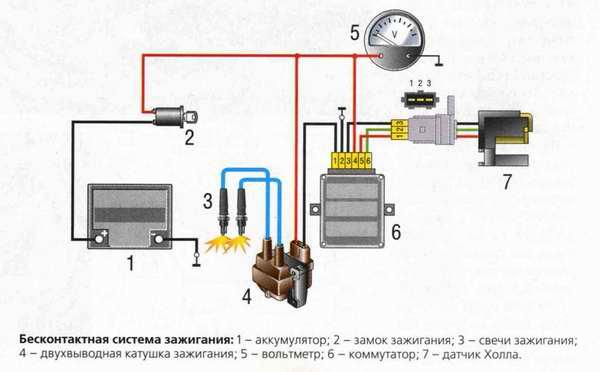

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Изготовление элементов зажигания на иж юпитер 5 своими руками

Можно выполнить изготовление отдельных элементов и сделать электронное зажигание на иж юпитер 5 своими руками. Для этого понадобиться изготовить самостоятельно модулятор. Качество его изготовления определяет надежность работы всей бсз.

Модулятор делается идеально симметричным. Неподвижная шторка должна производить перекрытие 30-ти градусов площади при его повороте. Еще раз надо подчеркнуть – модулятор является определяющим звеном в системе зажигания мотоцикла. Четкая работа двигателя определяется этим небольшим устройством. Если модулятор правильно изготовлен, то его шторка не должна, в состоянии открытости, перекрывать магнит и магнитопровод датчика Холла.

Закрытое состояние должно обеспечивать их одновременное закрытие для прохождения магнитного потока. Коммутатор должен получать от датчика Холла четкие импульсы определенной величины, обеспечение этого условия – задача модулятора.

Чтобы выполнить электронное зажигание на иж юпитер 5 своими руками, также необходимо изготовить пластину для крепления датчика Холла. Бсз не требует периодической регулировки момента зажигания. Но для первоначальной регулировки необходимо, чтобы датчик Холла имел возможность поворачиваться. Пластина должна быть с прорезями.

Сам датчик Холла, вместе с пластиной, устанавливается на уголке, который тоже можно изготовить самостоятельно.

Все основные элементы, для того чтобы установить электронное зажигание на мотоцикл иж юпитер 5, изготовлены. Необходимо купить катушку зажигания, приобрести коммутатор и датчик Холла. Эти элементы бсз нельзя изготовить самостоятельно. Также потребуется монтажный провод. Желательно и свечи поменять – на них искра может быть слабой. После решения всех вопросов останется решить последний — как поставить электронное зажигание на иж юпитер 5.

Видео «Установка БСЗ на ИЖ Юпитер 5»

В этом видео рассказывается об установке бесконтактной системы зажигания на мотоцикл Юпитер 5 (автор ролика – Андрей).

Стоит у меня в гараже мой «Старый друг» ИЖ Ю-5 подаренный мне еще на окончание школы! Единственным хозяином которого являюсь только я. Не ездил на нем давно, уже более 10 лет, да и не заводился он, не было зарядки, постоянные проблемы с кулачками и дохнувшими катушками зажигания, и конечно же правый горшок! Пришло время реанимировать товарища!Решено было установить БСЗ, сделать нормальную зарядку с элементами авто и заменить проводку!Иду в магаз покупаю детали:

1. Реле – регулятор 2101, 2106.2. Диодный мост генератора (подойдет от ВАЗовских и ГАЗовских генераторов.3. Конденсатор для диодных мостов (по моему все одинаковые на ВАЗ и ГАЗ)4. 2 свечи от ГАЗ с электронной системой зажигания.5. 2 высоковольтных силиконовых провода коротких (я брал за полтинник в каком-то гаражном копе)6. Катушка зажигания (ВАЗ 1111, ГАЗ с двигателем 406) двухвыводная, сухая.7. Коммутатор (ВАЗ 2108)8. Датчик Холла (ВАЗ 2108)9. Соединительные колодки для коммутатора и Датчика Холла.10. Аварийное зажигание.(на всякий случай)11. Клеммы, провода, изолента и гайка — думаю есть у всех в гараже12. Заказал пластину модулятора и пластину крепления датчика холла в инете самому точить было в лом))

Установка БСЗ1.Снимаем контакты прерывателя, катушку, конденсатор и всю прочую лабуду от контактного зажигания.2.Ставим коммутатор в правый бардачек, катушку под бак.3.Откручиваем болт генератора.4.Ставим модулятор.5.Крепим датчик Холла.5.1. Крепим модулятор, но не затягиваем!6.Соединяем все по следующей схеме.Сохранить в Альбом Схема 1Схема 1

7.Одеваем бронепровод на свечу, подсоединяем к катушке.делается все по первой схеме, делается все элементарно и по времени можно управиться за час с перекурами.8. Подключаем катушку зажигания.Сохранить в Альбом Схема 2 цветнаяСхема 2 цветная

Зажигание выставляется элементарно: поршень в ВМТ далее 3.5 мм назад и для удобства поиска момента искры был куплен блок мгновенно диагностики «МД-1»

Далее занимаемся зарядкой1.Выкидываем все элементы старой системы зарядки2. Щетки.Поскольку применяемое реле-регулятор управляет током на роторе через (+), то нужно сделать следующее. На корпусе генератора установлены колодки пластиковые, которые позволяют изолировать соединения проводов от корпуса. Находим соединение щеточного белого и короткого проводка с черным проводом и освобождаем щеточный проводок (выкручиваем гаечку на М3). На нем насажена клемма 3мм, ее рассверливаем до 4 мм. И теперь эту клемму одеваем на крепежные винты самой колодки и затягиваем, тем самым подаем на щетку (-).3.Диодный мост. На БПВ подходят черные провода (-) на левую нижнюю часть БПВ и красные провода (+) на среднюю нижнюю часть БПВ. И три розовых на правый бок БПВ. Черные освобождаем и скручиваем, так же поступаеам и с красными. А розовые (они идут от генератора от каждой фазы и подводят переменный ток с каждой фазы, которых всего три) снимаем и оставляем как есть. Диодный мост состоит из двух пластин, одна из них (+), другая (-) и они изолированы друг от друга, та пластина которая имеет изоляцию на крепежном отверстии (на конце) и есть (+).Подключаем красные провода (+) на пластину. А черные и коричневые подключаем на массу (-). Диодный мост подключен.4.Реле регулятор. Берем (+) в любом месте после ключа зажигания. Это у нас клемма пойдет на паз р-р под №15 . Берем провод (+) щетки, он снятый с правой нижней части БПВ, это провод для клеммы р-р №67 . Берем р-р, и подключаем. Далее прикручивам р-р на массу, без этого запускать нельзя, а то сгорит!5.Чтобы на приборке тухла лампочка зарядки пустил ее через реле.

Главное визуальное отличие двух мотоциклов семейства ИЖ – это количество цилиндров двигателя. У модели «Юпитер 5» их два, тогда как «Планета 5» имеет только один.

Во всем остальном модели максимально унифицированы друг с другом, за исключением электрических компонентов.
