Установка электропривода крышки багажника

Подготовка к монтажу

Первое, что нужно сделать, — это выбрать правильный механизм. Процесс выбора требует серьёзного подхода

Однозначно не стоит обращать внимание на китайские экземпляры, которые заполонили российские рынки. Долговечность таких механизмов является непродолжительной, а в процессе эксплуатации частым явлением будет неправильное срабатывание и сбои в работе

Стоит выбирать электрические модели от отечественных или иностранных производителей. С таким механизмом эксплуатация авто действительно будет комфортной, а электропривод будет работать без сбоев. Более того, автомобиль с подобным функционалом будет выше цениться при продаже.

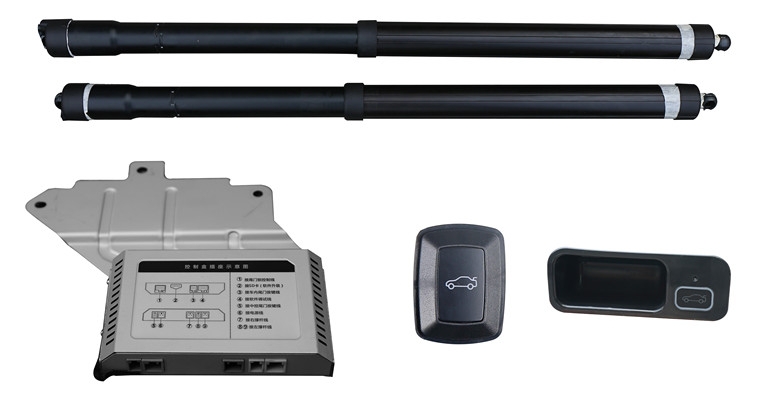

Установленный электропривод багажника

Кроме самого механизма, понадобятся некоторые инструменты. Список может отличаться в зависимости от модели автомобиля. Стандартный набор выглядит следующим образом:

• плоскогубцы;
• набор отвёрток;
• дрель и сверло к ней;
• шуруповёрт;
• мультиметр;
• провода на тот случай, если не хватит длины проводов из комплектации механизма;
• гофрированные трубки, клипсы и лента для изоляции.

Когда этот набор инструментов подготовлен, можно двигаться дальше. А мы тем временем уже переходим к изучению практического руководства, после изучения которого станет понятно, как сделать самостоятельно багажник с электроприводом.

Преимущества электрического привода

Нельзя сказать, что это устройство является новинкой, так как подобные конструкции много лет применяются в промышленности. Правда, габариты там побольше, и управление несколько отличается. Главное преимущество привода заключается в том, что он монтируется вместе с основным стационарным замком. Поэтому исключается возможность взлома злоумышленниками.

Открывание реализуется довольно просто – при помощи привода центрального замка и кнопки. Привод открывает замок багажника, и за счет пружин он уходит в верхнее положение. А вот функцию закрывания реализовать немного сложнее – нужно ставить электродвигатель или пневматическую систему, концевые выключатели, штанги для привода крышки багажника.

Особенности устройства

Чтобы багажник открывался дистанционно, автопроизводители применяют два основных метода. Первый заключается в установке электропривода в крышку, а второй предусматривает применение пневмоприводов. Последний вариант считается более надежным, но при этом более дорогостоящим.

Управление крышкой с помощью электропривода также реализуется различными способами. Тут могут задействовать кнопки на приборной панели, кнопки на дверях, ручки на самом багажнике и пульты дистанционного управления. Каждый вариант в принципе выглядит привлекательно и потенциально удобно. Потому автомобилисту требуется самостоятельно решить, какой именно результат он хочет получить

Важно понимать, что пульт дистанционного управления удобен, но его можно легко потерять. Плюс установка предусматривает очень сложный комплекс работ

Из-за этого самым оптимальным считается вывод кнопки внутри салона автомобиля.

Устройство электропривода включает в себя несколько основных компонентов. Привод с электромоторчиком довольно практичный, надежный, долговечный и выносливый в условиях активной эксплуатации. Реже можно встретить приводы, где задействованы магнитные пластины. Конструкция сложнее, может создать ряд дополнительных проблем. Лучше их не использовать.

Неоспоримый плюс устройства в том, что его вполне реально установить самостоятельно, причем практически на любую машину. Если почитать разные форумы, изучить работу различных мастеров, которых одна только Москва включает несколько сотен, как и вся Украина, то можно увидеть наглядные примеры реализации электропривода на широком списке моделей и марок авто.

Для наглядности приведу несколько примеров, где такая система есть с завода или может быть установлена своими силами:

• Audi Q5;
• Kia Optima;
• Mercedes W211;
• Фольксваген Туарег;
• Шевроле Нива;
• ВАЗ 2170 (Приора седан);
• Лада Веста СВ;
• Форд Куга 2 поколения;
• ВАЗ 2114;
• ВАЗ 2115;
• ВАЗ 2104;
• Лада Гранта;
• Шкода Суперб и пр.

Вариантов действительно много. Перечислить все практически невозможно. То есть вы понимаете, что установить электропривод крышки багажного отсека можно на любой автомобиль.

Устройство электропривода – разбираемся в деталях

Электропривод багажника представляет собой механизм, состоящий всего из нескольких деталей: электрический мотор, два 4-контактных реле, толкающий шток, предохранитель и кнопка. Есть два вида привода, которые приводят шток в действие для открытия. Более известный – механизм с электрическим мотором, он более практичный и выносливый. Менее распространен привод на магнитных пластинах.

Устройство такого привода крайне сложно, и проблем в его использовании возникает также много. Принцип его работы – взаимодействие реле с магнитными пластинами. При подаче электрического питания реле оттягивает шток, в этот момент и происходит открытие крышки багажника. На автомобили ВАЗ старых моделей выпуска не рекомендуется устанавливать такое устройство, потому как оно не практично в использовании. Модернизация, которую нужно произвести с замком багажника, очень непростая и в некоторых случаях не рациональна, так как требует существенных перемен в самом корпусе авто.

К подбору электрического замка крышки багажника стоит отнестись серьезно. Не нужно покупать дешевые китайские замки, которые так распространены на нашем рынке. Такой электропривод не прослужит вам долго, да и в процессе эксплуатации возможно неправильное срабатывание. Лучше всего выбрать электрический замок отечественного или импортного производителя

К слову, установка такого устройства повышает и стоимость автомобиля в целом, что немаловажно, если вы намерены продать авто в будущем.

Оборудование отечественного автомобиля электроприводом багажника

Если устанавливать электропривод открывания и закрывания багажника на отечественный автомобиль (к примеру, ВАЗ), одних лишь базовых элементов механизма, которые и так далеко недешевые, будет недостаточно. Понадобится еще установка доводчика багажника. Поэтому такой способ доработки является нерациональным.

Чтобы воплотить в жизнь эту идею, надо купить два механизма ЭСП (к примеру, рассмотрим продукцию компании «Forward» стоимостью около трех тысяч рублей), кнопку управления крышкой багажника (тип 21100-3710620, стоимость – 50 рублей) и модуль закрытия автостекол (марка DenUp-RWC702m, цена – 500 рублей).

Электростелкоподъемники «Форвард»

В нашем примере стеклоподъемники установлены в багажном отсеке Лады Приора с использованием простого подключения. Задний край рельсы ЭСП резьбовым соединением связан с поперечиной сзади сидения, на которую опирается полка. Передний конец кронштейна стеклоподъемника с приваренной гайкой прикручивается к балке крепления заднего стекла. Для этого в балке прорезается паз, в который бы прошла гайка М6.

В итоге собранная конструкция без проблем срабатывает при нажатии на специально выведенную в салон или на пульт ДУ кнопку.

Схема подключения

Этих неприятностей лишен механизм из двух ЭСП. В некоторых случаях потребуется регулировки положения замка.

Открытие багажника с кнопки своими руками.

Всем привет. Ну вот наконец дошли руки до багажника, чтобы сделать открытие багажника с кнопки. Просто давно думал реализовать данную мысль, но всё как-то не хватало времени. Всё делается просто нужно всего лишь немного времени. Делать будем на примере автомобиля Ваз 2107. Итак, что нам потребуется:

-Активатор -Колодка под предохранитель.(буду вести плюс от аккумулятора) -Предохранитель -Провод, взял с запасом 7м, -Кнопка открытия багажника ваз 2110, -Клеммы “Мама” -5ти контактное реле(можно и 4, позже объясню почему я взял именно 5ти) -Ну и еще понадобится изолента или термоусадочная трубка

Объясняю почему взял именно 5-ти контактное реле, все просто, потому что открыл книжку сигнализации, а именно схему подключения и там было описано как подключать реле такого типа, ну я и решил взять его, чтобы не искать в интернете схемы подключения.

Вот моя схема подключения:

Скажу, что данная схема собрана на втягивание активатора, можно и сделать на выталкивание, достаточно лишь поменять местами синий и зеленый провод Элементы схемы:

Кнопка открытия багажника, Ваз 2110, 3х проводная

5-ти контактное реле, 75.3777

После неторопливой работы, проводка вся готова, взял с запасом)

Начнем, процесс установки довольно быстрый, за день можно управиться легко)

Решил реле поставить под капотом, чтобы не тянуть плюсовой провод далеко, да и место под панелью для релюшки искать надо:)

Через основное отверстие всех проводов просовываю два провода, а именно провод до кнопки, на открытие багажника, а второй непосредственно на сам активатор, плюсовой провод:

Реле разместил в таком вот месте, прицепил к креплению бочка омывателя:

Решил сделать на совесть клемму, поэтому было решено купить клемму на плюс:

Проводку по салону прятал под ковролин, тобишь, она проходит рядом с штатной проводкой, заодно провел провода под задние колонки, чтобы не разбирать 10 раз:

Двойные провода-музыка, а красный наш плюс на активатор. В багажнике все просто, проводим вместе с штатными проводами:

Собралось уже приличное количество проводов, стоит остановится на этом месте. К сожалению не нашел клеммы “мамы” как на активаторе, поэтому решил пока сделать так, потом найду клемму и переделаю:

Активатор сделан на втягивание. А на минусе отрезал клемму и сделал другую:

Теперь о месте расположении кнопки. Думал недолго и выбрал место слева от сиденья, под рукой и не бросается в глаза.

Установка слишком проста, просверлил отверстие, надел клеммы и вставил, минус подцепляем тут же, на болт крепления накладки. Провода так же проводим под ковролином.

А теперь самая сложная часть, для меня она вышла такой, именно взаимосвязь между активатором и замком затормозила мою работу, потому что долго не мог просверлить замок, не знаю как все, но я плюнул на это дело и пришлось колхозить, так как не хочу менять родной замок, фиг знает какого качества попадется, а тут крепкий-каленый.

Как устроен электропривод багажника?

В состав электропривода багажника входит лишь несколько деталей: электромотор, два реле по четыре контакта, шток, предохранитель и кнопка. Привод бывает двух видов:

• работающий на электромоторе — является более практичным и выносливым;
• работающий на магнитных пластинах — малопопулярный и не такой практичный.

Второй вид электропривода багажника устроен очень и очень непросто, и это влечет за собой массу неприятных моментов при его эксплуатации. Механизм его действия следующий: магнитные пластины передают электрический ток на реле, и оно воздействует на шток, который и открывает крышку багажника. С замками таких моделей, как, к примеру старые ВАЗы, подобное устройство сочетается плохо, так как требует основательного усовершенствования, которое затронет еще и сам корпус автомобиля. Потому лучше не ставить механизм на магнитных пластинах в такие машины.

Электрический замок для багажника авто следует выбирать очень тщательно. Дешевая китайская продукция, которой просто завален современный рынок, однозначно не подойдет для использования в автомобиле, так как она очень недолговечна и систематически может давать сбои. Оптимальным вариантом станет замок с электромотором российского или иностранного производства. Стоит также отметить, что, устанавливая дополнительно такой механизм, автовладелец автоматически увеличивает цену своего автомобиля, что, конечно же, будет учитываться при последующей его продаже, если таковая планируется.

Установка электропривода багажника

Не самой лёгкой работой является установка электропривода подъёма/опускания двери багажника, но справиться с ней будет под силу каждому. Главная сложность будет заключаться в подключении электрики. Если ничего в этом не смыслить, то необходимо будет привлечение специалиста по этой части. При наличии некоторых познаний в области автомобильной электрики можно попробовать выполнить все работы самостоятельно.

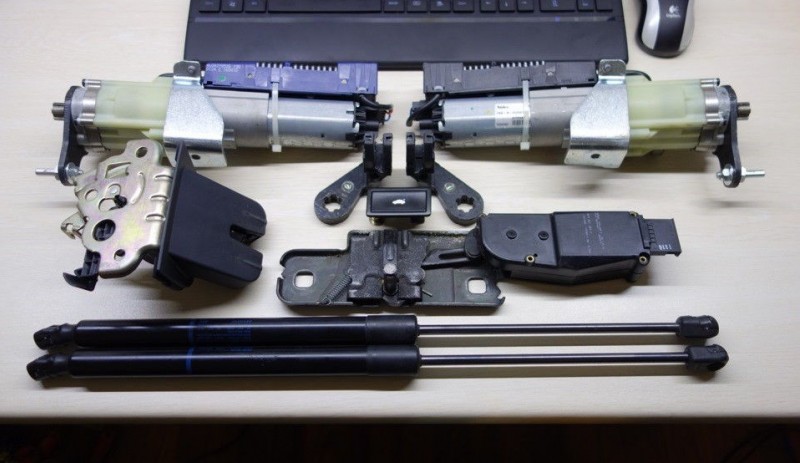

Набор для установки электропривода багажника

Электропривод багажника своими руками устанавливается по следующей схеме:

1. В первую очередь необходимо аккумулятор отсоединить от питания.
2. Снимаем с багажника пластиковую деталь, которая фиксируется болтами и защёлками. Эта накладка является относительно хрупкой, потому пластик может треснуть от неаккуратного движения.
3. Закрепляем электропривод на крышке багажного отсека и обеспечиваем для него механическую связь с замком. Для этого на замочном механизме делаем два надреза и отгибаем образовавшуюся свободную часть.
4. Ищем в наборе длинную металлическую палочку. Её необходимо закрепить таким образом, чтобы работе замка ничего не мешало. Возможно, лишнюю часть этой палочки придется убрать.
5. Теперь приступаем к работе с электрикой. Обычно за питание отвечает плюсовое напряжение в 12 В, но так бывает не всегда, потому стоит заранее уточнить этот момент. Придётся изучить инструкцию к автомобилю.
6. Разводим проводку по салону автомобиля. Здесь нужно проявить скрупулёзность, ведь ошибки могут привести к короткому замыканию. Провода располагаются только в местах расположения штатной проводки. На сложных участках используются гофрированные трубки.
7. Проводка прокладывается к электросети прикуривателя, ведь этот элемент используется крайне редко, потому его выбор является более целесообразным.
8. Выполняем демонтаж входа прикуривателя, устанавливаем предохранитель между ним и кнопкой, которая будет приводить механизм электропривода в действие.
9. Место для кнопки выбирается любое, которое будет удобным лично для вас.
10. Подтягиваем провода к водительской двери. Это можно делать через низ или верх — кому как будет удобно.
11. Если длины проводов недостаточно, то добавляем к ним заранее подготовленную проводку. Места соединения спаиваются и перематываются скотчем.
12. Минусовой провод соединяется с электроприводом, второй минусовой подводится к реле управления, третий провод должен подключаться к сигнализации.
13. Подключаем аккумулятор и проверяем систему на работоспособность.

Может так быть, что для закрытия двери багажного отсека сила тяги недостаточная. В таком случае придётся добавить в конструкцию замка дополнительную пружину.

Электропривод багажника с доводчиком является крайне полезной и удобной функцией. Раз попробовав этот механизм в действии, уже будет невозможно представить эксплуатацию авто без него. Установка этой системы может показаться сложной, но, поверьте, эту работу сможет выполнить каждый автомобилист.

Способы реализации электропривода

Всего существует два типа привода крышки багажника: пневматический и электрический. Первый кажется сложнее за счет того, что в нем имеется компрессор, ресивер, да и воздух постоянно находится под давлением. Стоимость таких конструкций довольно высокая, зато надежности им не занимать. За такими механизмами нужно следить как можно внимательнее, потому как высокое давление оказывает влияние на элементы устройства.

Открывание и закрывание багажника должно осуществляться сразу несколькими способами. Рекомендуется ставить кнопку на торпеде или водительской дверце. Параллельно этой кнопке можно установить реле, управляемое сигнализацией или дистанционным центральным замком. В продаже можно встретить различные устройства для реализации открывания и закрывания дверей. На автосигнализациях и дистанционных ЦЗ имеется несколько резервных каналов, которые и подключаются к кнопкам привода управлением открывания крышки багажника. Но об этом более подробно будет рассказано далее.

Сборка привода

Нельзя сказать, что процедура сборки чересчур сложная. Сделать все сможет любой автомобилист, который умеет обращаться с инструментом. Конечно, придется еще поработать паяльником, чтобы правильно соединить провода и диоды с реле и устройством управления.

Рекомендуется осуществлять установку привода с управлением от штатной сигнализации, порядок проведения работ следующий:

1. Сначала нужно доработать механизм привода крышки багажника. Для этого снимаете электродвигатель и разворачиваете его так, чтобы он смог функционировать вдоль рейки. Все лишние части пластин нужно обрезать при помощи болгарки.
2. Изготавливаете из перфорированной стали планку для крепежа.
3. Устанавливаете на перфорированной планке рейки и электродвигатели приводных механизмов. Вся конструкция должна быть размещена на панелях кузова. Желательно места установки усиливать заранее.
4. Один край механизма, который не задействован, нужно закрепить к держателям на крышке.
5. Осуществляете регулировку механизма.

После проведения работ по установке элементов привода можно начать подключение электронной составляющей.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет

Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Прокладка проводов

Обязательно заранее продумайте, как вы будете прокладывать жгут проводов. Главное – не допустить повреждения в местах, в которых происходит изгиб. В том случае, если рядом с новым жгутом имеются другие провода, рекомендуется соединить их при помощи пластиковых хомутов. Блок управления лучше всего поставить в багажнике, чтобы уменьшить длину цепей управления. Получится так, что внутрь багажника придется только протянуть провода питания и управления (к кнопкам открывания багажника и закрывания).

Что касается схемы подключения, то что-то конкретное не стоит рекомендовать, так как она зависит от того, какие комплектующие используются в системе. В качестве примера в статье приведена простая схема включения элементов системы электропривода.

Роскошь или необходимость

Функция автоматического открытия багажника присутствует во многих новых автомобилях. Водителям такая функция приходится по душе, ведь к хорошему быстро привыкаешь. Чтобы открыть багажное отделение в автомобиле, достаточно нажать на кнопку в салоне. Замок приходит в действие в результате работы электропривода.

Такая функция может показаться мелочью и несущественным дополнением, пока не придут холода. В морозы замок на багажнике часто замерзает, отчего открыть отделение становится сложной задачей. Приходится тратить время на разморозку механизма. В случае с электроприводом таких проблем не возникнет. Также подобный механизм делает взлом авто более сложным, что также является немаловажным преимуществом.

Подобной функцией оснащаются по большей части импортные автомобили, и то не все. Отечественные производители лишь недавно стали оснащать свои модели таким функционалом. Каждый автовладелец может оснастить свой автомобиль электроприводом для багажника. Сделать это будет несложно, но повозиться всё же придётся.

Особенности подключения электропривода

Теперь, когда все провода находятся на своих местах, можно осуществить подключение их к блоку управления. Старайтесь соблюдать полярность, чтобы не вышли из строя полупроводниковые элементы. Специалисты рекомендуют применять для подключения отдельный кабель, который нужно подключать к аккумулятору через предохранитель.

Сечение провода и номинал предохранителя зависят от того, какая мощность у привода. Если вы используете универсальный электропривод багажника или для конкретно своей марки автомобиля, установку кнопок управления лучше всего производить в нижней части торпеды. Но только с таким расчетом, чтобы при езде вы случайно не смогли бы зацепить ее.

Как установить электропривод багажника самостоятельно?

Помимо самого механизма, для его монтажа еще нужны будут клеммы, крепежные элементы для предохранителя, электропровода толщиной в 1 мм, изолента и инструменты.

Этапы выполнения работы:

1. Удаление пластиковой накладки багажника

Данный процесс требует повышенной осторожности и чрезвычайной аккуратности. Затем снимается замок и подгибается один его зуб, чтобы для его открытия понадобился всего один щелчок

• 2. Монтаж проводки. Прежде чем приступить к ее протягиванию, клеммы с автомобильного аккумулятора нужно снять. Запитываться можно от прикуривателя — эта деталь используется мало и не несет больших нагрузок. Чтобы до него добраться, разбирается центральная шахта. Между прикуривателем и кнопкой электропривода устанавливается предохранитель. Чтобы было сподручнее менять предохранитель в случае поломки, для установки нужно выбирать такое место, чтобы до него без проблем можно было добраться. Кнопка может располагаться где угодно — все зависит от желаний водителя. С помощью электрических колодок производится обвязка питания в соответствии со схемой, прилагающейся к электроприводу. Оптимальный вариант расположения проводки для запорного механизма — по автомобильным порогам. Необходимая длина провода для проводки — 3,5 метра, лучше с запасом, излишки потом спокойно отрезаются.
• 3. Закрепление электропривода крышки багажника с электрическим механизмом. Сделать это можно несколькими способами, лучше выбрать тот, который не потребует сверления в багажнике дополнительных отверстий. Если без дополнительных отверстий не обойтись, нужно определиться, где лучше всего их разместить. Помещенный на монтажную планку электропривод устанавливается в выбранном месте. С учетом длины штока механизм закрепляется в багажнике.

Монтаж своими руками

Давайте для начала демонтируем элементы, которые будут мешать в работе. В первую очередь снимем обшивку с багажника. В зависимости от того как вы поведете провода вглубь салона автомобиля, снимите либо нижние пороги дверей, либо верхние части обшивки и планки. Не забывайте о том, что провода будут находиться в защитных трубках, а для них понадобится более широкое пространство.

Багажник без обшивки

Теперь снимите дополнительную обшивку замка багажника, а сам замок переведите в закрытое состояние. Багажник остается открытым. Вот теперь мы можем переходить к монтажу элементов. В первую очередь необходимо установить крепеж троса, который впоследствии будет подключен к самому замку. Его мы размещаем на тяге замка. После этого в любой свободной полости багажника закрепляем соленоид, он же привод, для его установки используем крепеж из набора устройства.

Важно! Не подвергайте трос привода замка изгибам и переломам!

Далее трос привода мы закрепляем на том самом кронштейне крепления. Если вы обнаружите его излишки, смело отрезайте ненужный остаток. Мы установили все необходимые элементы и можем переходить к работе с проводкой.

Подключение электрики

Перед непосредственным подключением следует ознакомиться со схемой. Обнаружить ее можно в инструкции либо воспользуйтесь схемой, приведенной ниже. Не забудьте о том, что на период прокладки проводов нужно снять аккумулятор. Верните его на место, когда все будет готово к проверке работоспособности системы.

Схема подключения электрики

В нашем комплекте три провода: красный, черный и зеленый. Все они уже находятся в комплекте с клеммами, а красный еще и с предохранителем. Также в комплекте должна присутствовать кнопка управления устройством. Итак, берем зеленый провод и тянем его от привода в салон машины к той самой кнопке. Теперь нам нужно надежно подсоединиться к «массе» автомобиля. Сделать это можно как в багажнике, так и во внутри авто — зависит от того, достаточно ли будет напряжения для устройства. В багажнике это может быть провод от дворника пятой двери, в салоне вы найдете его на реле управления центральным замком или блоке управления сигнализацией. Для этого используем черный провод. Если провод придется удлинять, место соединения пройдите паяльником, перемотайте изолирующей лентой. Последней манипуляцией будет установка предохранителя на замок.

Результат работы

После полной установки и подключения устройства и перед тем, как возвращать авто в прежний вид, выполните проверку правильности работы опции. При открытом багажнике еще раз убедитесь, что замок работает исправно. В первую очередь привод не должен мешать работе самого замка, если вы столкнулись с этой проблемой, соленоид (привод) и трос нужно будет сместить на нужное расстояние. Есть еще некоторые моменты, с которыми вы можете столкнуться. Например, устройству не хватает тяги для перехода в режим «заперто». Эту ситуацию можно исправить, попробовав установить дополнительную пружину к приводу.

Результат установки

Если не поможет, что вряд ли, то придется покупать новый, более мощный активатор. Также бывают случаи, когда замок нуждается в регулировке. Например, вы, выполняя монтаж электропривода, повредили или сместили сам замок, что бывает, когда он некрепко установлен или отверстие под него слишком большое. Решается легко. Либо вы вооружаетесь дрелью и переустанавливаете его, либо находите другие способы сместить устройство. Работа простая, но длительная. При демонтаже замка придется снимать и электропривод. Ну и последний момент, о котором хотелось бы напомнить.

Если на автомобиле стоит противоугонное устройство, способ подключения к нему должен быть описан в инструкции сигнализации. Он будет разниться, поэтому не делайте все по шаблону, а ищите метод, подходящий именно вашему типу противоугонки. Суть подключения будет заключаться в поиске верных свободных контактов на блоке управления опцией, контакты должны быть нужной полярности.
