Схема электропроводки газель бизнес

Проблема с предохранителем на стоп-сигналы

В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.

Убедиться в том, что стоп-сигналы не горят из-за выхода из строя предохранителя можно довольно просто. Для этого достаточно завести автомобиль и нажать на клаксон. Если звук раздался, значит, предохранитель в порядке, и неисправность стоп-сигнала связана с другой причиной. Если звука нет, необходимо определить по схеме блока предохранителей, какой из них отвечает за стоп-сигналы и клаксон, а после его заменить.

Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать

Видео «Особенности подключения замка зажигания в Газели»

Что следует учесть при подключении контактов замка — смотрите на видео ниже (автор — канал Будни Газелиста).

Качество системы зажигания иномарок и отечественных авто сказывается на работоспособности автомобилей. Явные неполадки отзываются частыми сбоями или невозможностью запустить мотор своевременно. Виновником проблем в большинстве случаев является электрическая часть замка зажигания.

Грузовые машины семейства ГАЗ и автобусы могут подводить своих хозяев из-за сгоревших либо окислившихся контактов. Чтобы восстановить работоспособность узла, рекомендуем изучить, как выглядит схема замка зажигания Газели.

Отечественные реалии

При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:

1. Климатические особенности проявляются в зимнее время, когда нагрузка на существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
2. Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
3. Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.

Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей . Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.

Замок зажигания схема газель. 9.7 Выключатель (замок) зажигания

Выключатель (замок) зажигания | AUTOFIZIK.RU / авторемонт

ПримечанияДля проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице.При установке ключа в положение “III” должно включаться противоугонное устройство.

При повороте ключа из положения “III” в положение “0” противоугонное устройство должно выключаться. Это можно проверить, поворачивая рулевое колесо. При повторном запуске из положения “I” в положение “II” включается блокировка. Ключ в положение “II” можно повернуть только из положения “0”. Если есть дефекты, замените контактную группу или выключатель зажигания.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

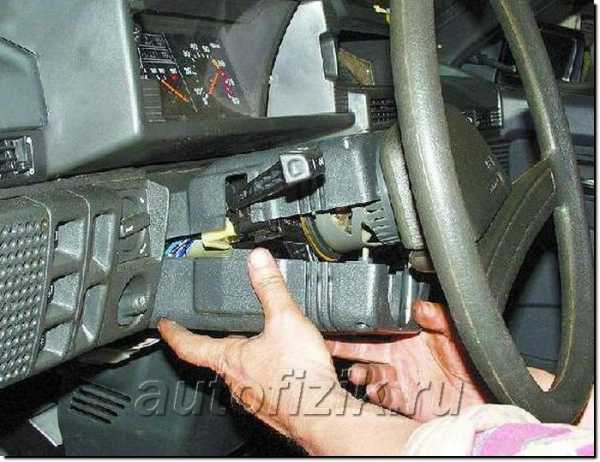

2. Снимите нижний кожух рулевой колонки…

3. …и облицовку замка зажигания.

4. Снимите верхний кожух рулевой колонки.

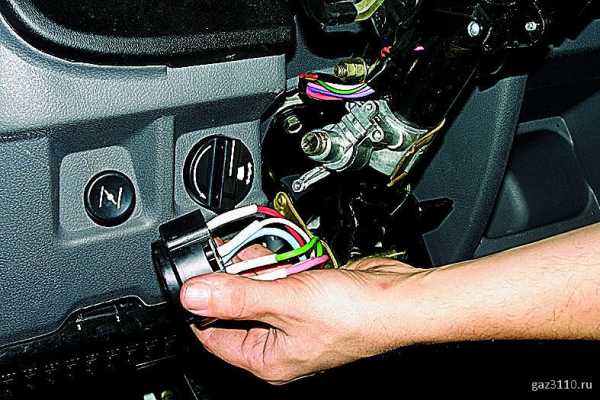

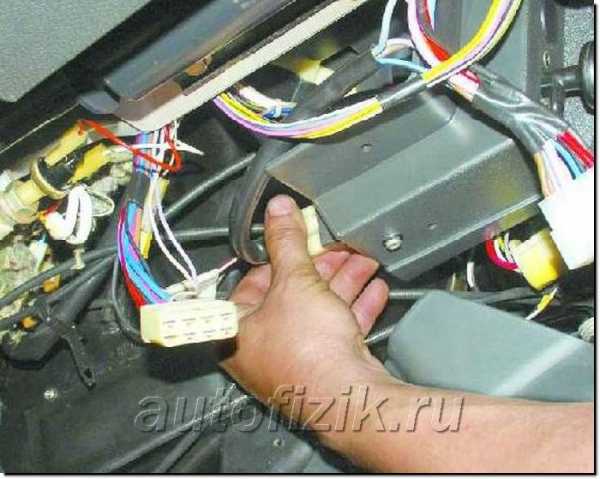

5. Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

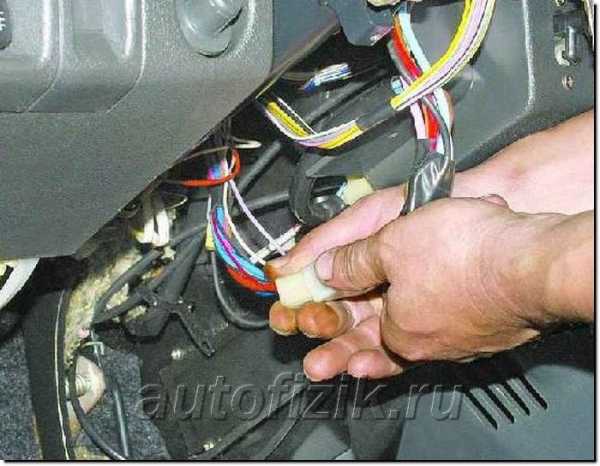

6. Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

7. Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания (см. примечания 1 и 2).

Примечание 1Если головки болтов срезаны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.

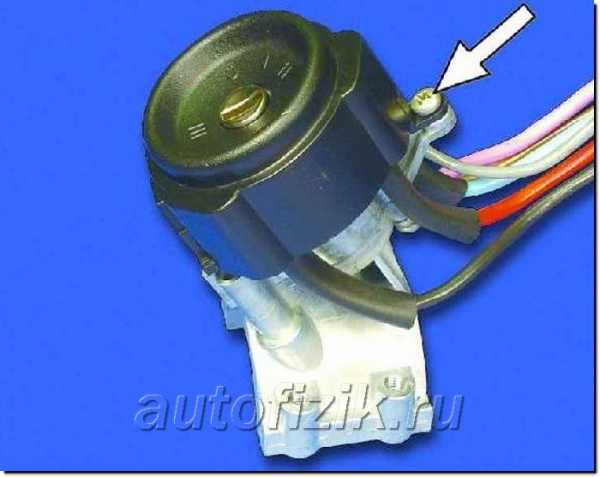

Примечание 2На части автомобилей устанавливается выключатель зажигания, крепящийся двумя болтами. В верхней части скобы есть прорезь, в которую входит крючок на корпусе выключателя зажигания.

8. Отверните винт крепления облицовки выключателя.

9. Снимите облицовку выключателя, отжав отверткой две пластмассовые защелки.

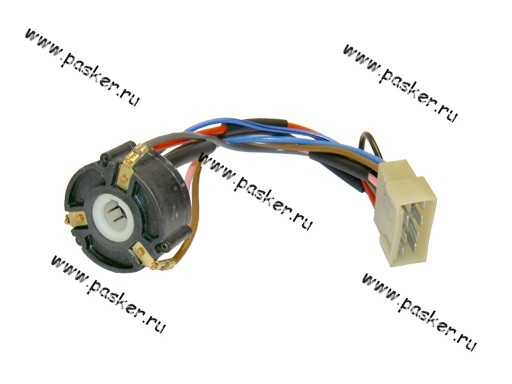

10. Снимите контактную группу.

11. Сборка и установка выключателя зажигания производится в обратном порядке.

www.autofizik.ru

Газель замок зажигания схема

Газель замок зажигания схема

Электросхемы клуб газелистов россии.Ремонт замка зажигания последовательность действий.

Доработка схемы зажигания.

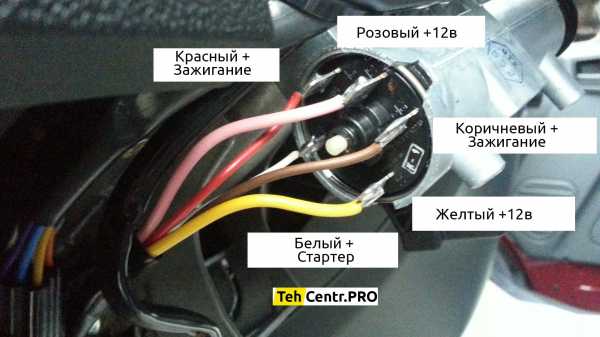

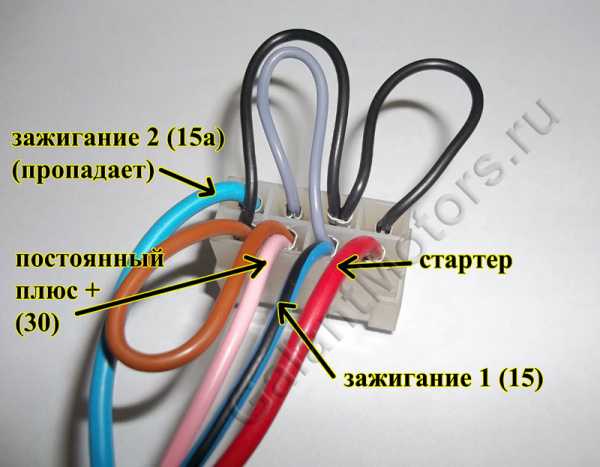

Распиновка замка зажигания.

Как подключить дневные ходовые светодиодные огни.

Как починить негорящий «чек»?

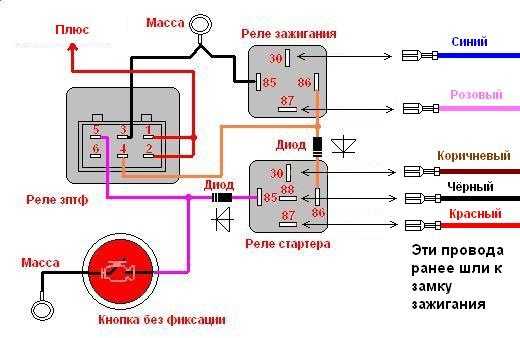

Как установить кнопку старт стоп своими руками.

Зажигание газель, зажигание двигателя газели, электрика.

7 схем подключения дневных ходовых огней.

Включение фар от замка зажигания youtube.

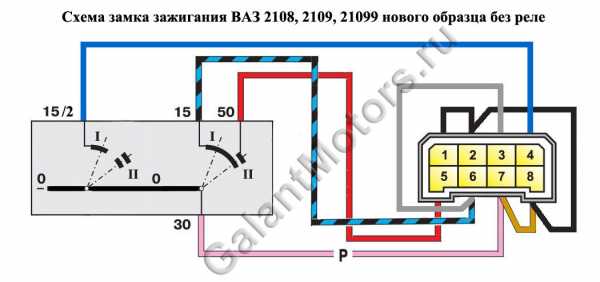

Установка сигнализации + замок зажигания. Ваз 2108, 2109 и.

Дополнительное реле стартера ваз 2110. Схема, установка и.

Контактная группа замка зажигания: устройство и замена.Установка и подключение автомагнитолы своими руками.

Нет искры, проверяем работоспособность узлов. Алгори class=»aligncenter» width=»600″ height=»480″Система зажигания — википедия.

Распиновка микас 7. 1.

Электрооборудование трактора т-40 | fermer. Ru фермер. Ру.

Замена замка зажигания или контактной группы на автомобилях.

Скачать музыку гта 5 из радио Рассвет-сердце мое скачать Скачать фильм зеленый слоник Возвращение со звезд скачать Учебник по математике 4 класс 1 часть дорофеев решебник i9.dress-shop.spb.ru

ГАЗ 2705 | Выключатель (замок) зажигания

Особенности конструкции

На автомобилях ВАЗ-2123 применяется выключатель зажигания типа 2123–3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой.

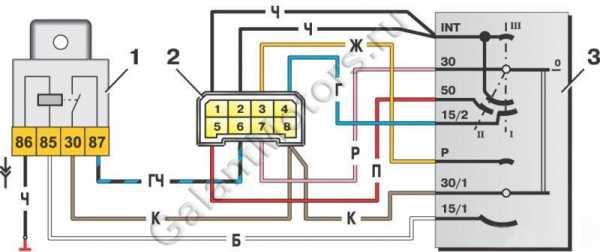

Рис. 9.9. Схема соединений выключателя зажигания (при вставленном ключе)

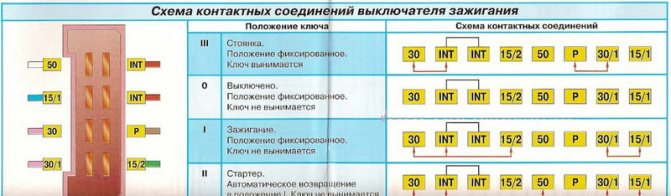

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа (табл. 9.2), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 9.9). Таблица 9.2 Включаемые цепи при различных положениях ключа

Положение ключа

motorsmarine.ru

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

1. Вследствие естественного износа проводов;
2. Расслоения изоляции из-за естественного старения;
3. Механических повреждений (перегибы, задиры);
4. Коротких замыканий в той или иной электроцепи;
5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

1. Высоковольтные провода;
2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
3. Катушка зажигания;
4. Реле уровня заряда АКБ;
5. Контактная группа блока предохранителей;
6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

1. Подкапотное пространство;
2. Салон автомобиля;
3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

• формирование достаточного заряда с низким вольтажом;
• поднятие заряда до высоких значений;
• перераспределение импульса между свечами в заданной производителем последовательности;
• искрообразование на кончиках свечных электродов;
• своевременное воспламенение топливовоздушной смеси.

Для запуска вращения коленвала двигателя используется встроенный под капотом стартер. Напряжение на него начинает подаваться после проворота ключа в крайнее положение.

Особенности электрооборудования

Первое, в чем нуждается владелец – это схема электропроводки Газель 3302, поскольку в суровых условиях отечественного климата отказы электрооборудования не являются чем-то невозможным. И задача заключается в быстром поиске и устранении причины поломки.

На фото – первая часть оригинальной схемы

А электропроводка Газель 3302 отличается в первую очередь из-за установки импортных комплектующих, что требует качественной инструкции, которой зачастую нет у автовладельцев. Причин тому несколько, но чаще всего – это покупка автомобилей с пробегом, когда о заводском руководстве по обслуживанию Газель Бизнес просто забывают.

На фото – вторая часть оригинальной схемы

Стартер

К примеру:

• Качественный пуск двигателя напрямую зависит от технически исправного стартера. И его не только нужно уметь демонтировать с автомобиля в случае отказа, но и быстро отремонтировать, зная все особенности и нюансы ее работы.
• А для этого также нужно понимать, как устроена электропроводка на Газель 3302, и какие проблемные зоны следует осматривать в первую очередь.

Пошаговая инструкция по ремонту и демонтажу стартера Газели

Генератор

Работу всех электронных компонентов в движении автомобиля обеспечивает трехфазный генератор переменного тока 3282.377. И в первую очередь проводка Газель Бизнес ориентирована на его параметры.

Табличные данные электрооборудования ГАЗель Бизнес

Перестановка электропроводки двигателя

Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. Поэтому при смене силового агрегата на другой тип двигателя (например, ЗМЗ 406 карбюратор на ЗМЗ 405 инжектор) всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода. Также несложно переставить подкапотный жгут проводов в случае замены ДВС 3М3 402 на ЗМ3 406 карбюратор или ЗМЗ 405 инжектор.

Замена мотора Cummins на ЗМЗ 405

К сожалению, случаи преждевременного выхода их строя хваленого мотора Cummins на Газели Бизнес не редкие, и хозяева автомобилей, посчитав расходы на восстановление дизеля, решаются поставить проверенный и более дешевый мотор ЗМЗ 405. Перестановка двигателя требует внесения изменений в электрическую схему. Что нужно, чтобы подключить питание к двигателю? Все просто, потребуется для ЗМЗ 405:

• Подкапотный жгут проводов;
• Электрический бензонасос;
• Блок управления двигателем.

Проводка меняется элементарно – необходимо только подсоединить все штекеры. Перепутать разъемы очень сложно, все они разные. Установить ЭБУ и бензонасос на места – тоже не проблема. Необходимо только к бензонасосу подвести питание.

Причины поломки

Если вы являетесь владельцем автомобиля Газель, то схема электрической цепи вам в любом случае пригодится. Как минимум для того, чтобы при необходимости можно было обнаружить те или иные поломки, вызванные в результате использования низкокачественного горючего.

Причиной неработоспособности электроприборов могут служить экстремальные климатические условия:

1. К сложным климатическим условиям относятся суровые холода. При наступлении морозов нагрузки на электрическую схему транспортного средства возрастают, и здесь не играет роли тип мотора — карбюратор или инжектор. Особенно нагрузки на электрооборудование ощутимы во время утреннего пуска мотора.
2. Вне зависимости от времени года и типа ДВС с перебоями в функционировании системы впрыска может столкнуться каждый водитель. При использовании низкокачественного бензина или дизеля могут произойти сбои в работе системы зажигания горючей смеси. Чтобы не допустить таких проблем, необходимо использовать качественное топливо.
3. Автовладелец Газели может столкнуться с другими видами поломок и неисправностей. Это могут быть замыкания, отслоение контактов на устройствах, появление коррозии. Все эти недостатки вызываются низким качеством сборки или неправильными ремонтом авто.

Отечественные реалии

При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:

1. Климатические особенности проявляются в зимнее время, когда нагрузка на существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
2. Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
3. Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.

Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей . Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.

Общее в электрооборудовании «Газелей»

Несмотря на множество модификаций, принцип построения электросхемы один и тот же на всех автомобилях. Все потребители электрической энергии питаются от постоянного напряжения 12 Вольт. Масса кузова и силового агрегата является минусовым проводом, схема электрооборудования двухпроводная.

Расположение аккумулятора в Газели

• Аккумуляторная батарея. Она необходима для запуска двигателя. Разряженный аккумулятор доставляет немало хлопот автовладельцам;
• Генератор. От генератора во время работы двигателя получают электроэнергию все потребители, и генератор подзаряжает аккумуляторную батарею;
• Стартер. Устройство, которое запускает двигатель. Если стартер неисправен, машину можно завести с толкача. Но это делать не рекомендуется;
• Блок предохранителей. Предохранители необходимы для того, чтобы в случае короткого замыкания не горела проводка, и не выходили из строя потребители. Предохранители собраны в одном месте, так легче их обнаруживать и искать неисправности;
• Потребители электроэнергии:

  • Лампы фонарей и фар, габаритов, освещения салона;

  • Комбинация приборов;
  • Мотор системы отопления;
  • Аудиосистема;
  • Прочие потребители (прикуриватель, мотор стеклоочистителей и проч.).
• Различные датчики;
• Электропроводка со штекерами;
• Реле.

Интерактивная схема электрооборудования ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

1 – боковой указатель поворота;
2 – указатель поворота;

3 – фара;
4 – лампа переднего габаритного света;
5 – лампа фары;
6 – выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений);
7 – подкапотная лампа;
8 – светильники освещения задней части кабины (для автомобилей с двумя рядами сидений);
9 – светильник освещения передней части кабины;
10 – плафоны (плафон для ГАЗ-2705 и ГАЗ-27057 с двумя рядами сидений) грузового салона;
11 – реле стартера;
12 – центральный блок предохранителей;
13 – генератор;
14 – стартер;
15 – аккумуляторная батарея;
16 – выключатель аккумуляторной батареи;
17 – кнопка дистанционного выключателя аккумуляторной батареи;
18 – реле-прерыватель сигнализатора стояночного тормоза;
19 – выключатель зажигания;
20 – выключатель сигнализатора стояночного тормоза;
21 – датчик сигнализатора аварийного падения уровня тормозной жидкости;
22 – датчик указателя температуры охлаждающей жидкости;
23 – датчик температуры охлаждающей жидкости;
24 – датчик указателя давления масла;
25 – датчик сигнализатора аварийного давления масла;
26 – выключатель ламп противотуманного света;
27 – центральный переключатель света;
28 – нижний блок предохранителей;
29 – выключатель электронасоса системы отопления (ГАЗ-33023; -330273);
30 – электронасос системы отопления (ГАЗ-33023; -330273);
31 – электродвигатель стеклоомывателя;
32 – звуковой сигнал;
33 – розетка переносной лампы;
34 – плафон платформы (ГАЗ-3302; -33021; -33027);
35 – зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
36 – выключатель зуммера (ГАЗ-3302, -33021, -33027);
37 – выключатель аварийной световой сигнализации;
38 – реле указателей поворота;
39 – верхний блок предохранителей;
40 – переключатель указателей поворота;
41 – комбинация приборов;
42 – указатель уровня топлива в баке;
43 – сигнализатор резерва топлива в баке;
44 – вольтметр;
45 – спидометр;
46 – счетчик суточного пробега;
47 – сигнализатор указателей поворота (зеленый);
48 – сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный);
49 – сигнализатор разряда аккумуляторной батареи;
50 – сигнализатор включения блокировки межосевого дифференциала раздаточной коробки (для автомобилей типа 4х4);
51 – сигнализатор перегрева охлаждающей жидкости (красный);
52 – сигнализатор габаритного света (зеленый);
53 – сигнализатор дальнего света фар (синий);
54 – тахометр;
55 – указатель давления масла;
56 – сигнализатор аварийного давления масла (красный);
57 – указатель температуры охлаждающей жидкости;
58 – выключатель сигнала торможения;
59 – выключатель света заднего хода;
60 – выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4);
61 – датчик указателя уровня топлива;
62 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для фургонов с двумя рядами сидений);
63 – резистор электродвигателя дополнительного отопителя;
64 – радиоприемник;
65 – прикуриватель;
66 – переключатель электродвигателя вентилятора отопителя;
67 – электронасос системы отопления (для фургонов с двумя рядами сидений);
68 – электродвигатель дополнительного отопителя;
69 – электродвигатель отопителя;
70 – резистор электродвигателя отопителя;
71 – реле управления стеклоочистителя;
72 – электродвигатель стеклоочистителя;
73 – переключатель стеклоочистителя;
74 – задний фонарь;
75 – лампа указателя поворота;
76 – лампа габаритного света;
77 – лампа сигнала торможения;
78 – лампа света заднего хода;
79 – лампа противотуманного света;
80 – фонари освещения номерного знака;
81 – катушка зажигания;
82 – свечи зажигания;
83 – датчик-распределитель зажигания;
84 – коммутатор;
85 – блок управления системы ЭПХХ;
86 – микропереключатель;
87 – электромагнитный клапан.

Электрические схемы ГАЗ-3110 «Волга»

1. Схема пуска двигателя
2. Система зажигания
3. Наружное освещение
4. Комбинация приборов
5. Указатели поворотов и аварийная сигнализация
6. Противотуманки
7. Освещение и оборудование салона
8. Обогреватели
9. Стеклоочиститель 1
10. Стеклоочиститель 2
11. Электрокорректоры фар
12. Комплексная микропроцессорная система управления двигателем
13. Предохранители

(кликабельно)

(кликабельно)

№ предохранителя	Ток в А	Защищаемые цепи автомобиля
1	25	Электровентилятор климатической установки
2	15	Дальний свет правой фары
3	15	Дальний свет левой фары, сигнализатор дальнего света фар
4	10	Ближний свет правой фары, электрокорректор фар
5	10	Ближний свет левой фары
6	10	Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
7	20	Резервный
8	20	Прикуриватель, реле звуковых сигналов, звуковые сигналы
9	15	Задний противотуманный свет
10	10	Радиооборудование (магнитола, цепи электроантенны)
11	5	Блок системы управления двигателем (ЗМЗ-406)
12	15	Подкапотная лампа, плафон вещевого ящика, плафон салона
13	10	Стеклоочиститель
1	25	Передние противотуманные фары, задний противотуманный свет
2	15	Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла
3	15	Свет заднего хода, приборы, датчик спидометра
4	10	Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения
5	10	Аварийная сигнализация
6	10	Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7	20	Обогрев заднего стекла, плафоны
8	20	Электроприводы наружных зеркал и блокировки дверей
9	15	Электробензонасос (ЗМЗ-406)
10	10	Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)
11	5	Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
12	15	Обогрев сидений
13	10	Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

5А — оранжевый

10А — красный

15А — голубой

20А — желтый

25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.

gaz31.com

Электросхемы — Клуб Газелистов России

Схема управления двигателем ЗМЗ 40524 ЕВРО3

Схемы, звуковые сигналы, прикуриватель розетка, магнитола, обогрев сидения водителя, блокируемый дифференциал для автомобиля ГАЗель Некст

Схемы электростеклоподемники, электропривод и обогрев зеркал, стеклоочиститель ГАЗель Некст

Схема комбинации приборов, центрального замка, плафона освещения водителя ГАЗель Некст

Схема системы отопления и предпускового подогревателя газель некст

Схема наружного освещения для автомобиля семейства Газель Некст A21R23

Схема Выключатель приборов и стартера, блок реле и предохранителей в салоне Газель Некст A21R23

Схема блок реле и предохранителей по капотом для автомобиля Газель Некст A21R23 и его модификаций

Схема электрическая принципиальная управления двигателем автомобиля ГАЗель Next

Схема электрическая принципиальная автомобилей семейств ГАЗель, Соболь с двигателем Cummins isf 2.8

Схема электрическая АБС 8.1 тормозов автомобиля Соболь-Бизнес 4х2 с двигателем Cummins от 07.11

Схема электрическая принципиальная автомобиля ГАЗель с двигателем УМЗ с ГБО Евро-4 сжиженный газ

Схема электрическая принципиальная управления двигателем ГАЗель с УМЗ с ГБО Евро-4 сжиженный газ.

Схема электрическая принципиальная автомобиля Соболь Бизнес 4х4 с двигателем Cummins.

Схема электрическая принципиальная автомобиля ГАЗель-Бизнес 4х4 с двигателем Cummins.

Схема электрическая управления двигателем автомобилем ГАЗель, Соболь с двигателем Cummins Евро-4

Схема электрическая принципиальная для автомобиля Соболь-Бизнес 4х2 с двигателем Cummins от 07.11

Схема электрическая принципиальная управления двигателем ГАЗ-2705 и ГАЗ-3221 (4х2) с двигателем УМЗ Евро-3 от 10.2011г

Схема электрическая принципиальная для автомобилей семейства Газель Бизнес с двигателем УМЗ-4216 Евро-3 от 20.01.10

Электрическая схема системы управления двигателем УМЗ-4216 Евро-3 автомобилей семейства ГАЗель от14.01.08

Схема электрическая принципиальная для автомобилей Газель, Соболь с двигателем ЗМЗ-40524 Евро-3 от 27.02.08

Электрическая схема системы управления двигателем Chrysler(Евро-3) автомобилей семейства ГАЗель от 14.01.08

Схема электрическая принципиальная для автомобилей ГАЗель ГАЗ-2705 с дв. ЗМЗ-4063. 07.09.07

Схема электрическая принципиальная для автомобилей Газель Соболь с двигателем ЗМЗ-4062 от 12.10.06

Схема электрическая принципиальная системы управления двигетелем Крайслер для автомобилей ГАЗель, Соболь от 12.10.06

Принцип работы системы зажигания Газели

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

• накопление низковольтного заряда;
• преобразование его в высоковольтный;
• распределение импульса по соответствующим свечам в определенном порядке;
• создание искры на электродах свечей;
• возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

• сначала смесь воспламеняется в первом цилиндре;
• затем икра подается на третий;
• после этого — на четвертый цилиндр;
• последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

• модуль зажигания, включающий в себя несколько катушек;
• коммутаторное устройство;
• распределительный механизм;
• свечи;
• свечные наконечники;
• элементы соединения свечей с катушкой — высоковольтные кабеля.
