Электрическая схема лада гранта лифтбек норма

Обогрев зеркал

Осень и зима преподнесет, как дождь так и снег или еще лучше то и другое одновременно, зеркала и наша

обзорность будет страдать. Поэтому в мокрую погоду, в снег или когда обледеневшие зеркала не заменима функиция «обогрев зеркал», ведь он буквально за 4-5 минут прогреет их и высушит, как раз пока машина прогревается.

Покупаем специальные зеркала

Установка:

1. Снимаем заднию обшивку зеркал и зеркальный элемент — это самое трудное и главное.

2. Далее откручиваем 3 болта из салона и отсоединяем зеркало от кронштейна.

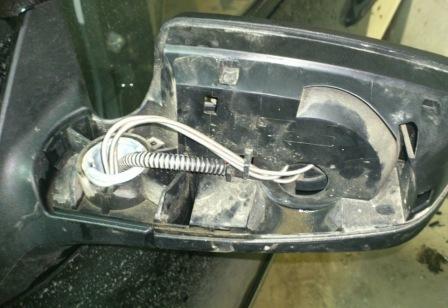

3. Теперь надо протянуть провода через специальные отверстия, где проходят регулировочных тросики.

4. Собираем зеркала в обратной последовательности.

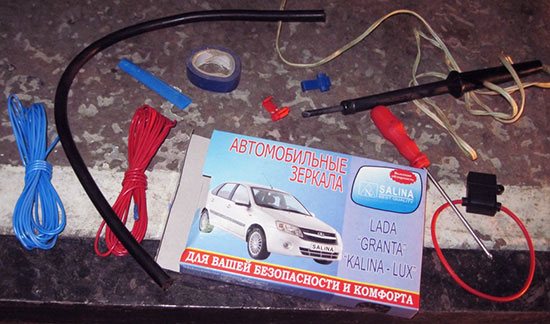

Для работы вам необходимо иметь:

1. Комплект подогрева зеркал. В моем случае это нагревательные элементы производства Salina;
2. Медный провод 0.75-1 мм длинной 8-10 м;
3. Небольшая клемма «мама» (2 шт.);
4. Клемма-кольцо «масса под винт» (2 шт.);
5. Клемма зажимная (1 шт.);
6. Держатель предохранителя (1 шт.);
7. Паяльник, пробник, несколько отверток, надфиль;
8. Термоусадка, изолента.

Чтобы увеличить изображение нажмите на него!

Блочная система в электрической сети

Для питания сети служит аккумулятор, генерирующий напряжение в 12 В. Подзарядка устройства производится во время работы мотора и непосредственно от генераторного узла. Коммутация их выполнена посредством реле-регулятора, в функционал которого заложена возможность обеспечивать поддержание напряжения постоянной величины вне зависимости от числа оборотов мотора в данный момент.

Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников. Кабели наделены медными жилами, которых в одном проводе может быт несколько. Жилы облачены в полихлорвиниловую изоляцию. Провод, отвечающий за «массу» автомобиля LADA Granta, подсоединяется непосредственно к кузову.

Структура бортовой сети является блочной. Для обеспечения удобства и наглядности производитель схема электрооборудования разбита на такие блоки:

1. передняя часть Лада Гранта;
2. система зажигания;
3. панель приборов;
4. проводка в задней части авто.

Все узлы имеют электрическую связь.

Далее конкретизируем схему, отвечающую за переднюю часть. Здесь можно встретить присутствие обозначений для таких потребителей (версия «Норма»):

1. аккумулятора;
2. стартера;
3. генераторного узла;
4. передней оптики;
5. указателей поворотов;
6. клаксона;
7. вентилятора, вмонтированного в систему охлаждения;
8. мотора насосного модуля, омывающего лобовое стекло;
9. предохранителей.

Как показывает схема электрооборудования, наибольшее число приборов расположилось в подкапотном пространстве. Здесь также присутствует монтажная плата с силовыми предохранительными элементами, количество которых приравнивается к пяти.

Монтажный блок, отвечающий за функционал приборной панели, производитель ожидаемо расположил в салоне LADA Granta. Он находится внизу и располагает предохранительными элементами, отвечающими за функционал таких приемников:

1. наружных световых устройств;
2. рулевого усилителя;
3. электрических компонентов контура отопления салонного пространства;
4. подсветки приборов, присутствующих на панели.

Блок снабжен 32-мя предохранителями и 12-ю реле.

Производитель также не забыл о токоприемниках задней части авто, для чего собрал в аналогичный блок плавкие вставки, отвечающие за подачу питания к устройствам, а именно:

• задним дверям;
• лампам освещения регистрационного номера;
• топливному насосу;
• системе обогрева заднего стекла.

Назначение ЦБКЭ

Блок ЦБКЭ предназначен для выполнения следующих функций:

• тревожная сигнализация;
• управление стеклоочистителем ветрового стекла в режиме «ручное управление»;
• управление стеклоочистителем ветрового стекла в режиме «автоматическое управление» (для ЦБКЭ 21900-3840080-20);
• управление обогревателем ветрового стекла;
• управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
• управление ближним светом фар, габаритными огнями и дневными ходовыми огнями в режиме «ручное управление», предусмотренное правилами № 48-04 ЕЭК ООН;
• управление ближним светом фар, габаритными огнями, дневными ходовыми огнями в режиме «автоматическое управление» (для ЦБКЭ 21900-3840080-20);
• управление дневными ходовыми огнями в соответствии с правилами № 48-04 ЕЭК ООН;
• управление дальним светом фар;
• управление лампами указателей поворота и аварийной сигнализации;
• управление плафоном освещения салона;
• управление энергосбережением устройств внутреннего освещения автомобиля;
• центральный замок: блокировка / разблокировка замков боковых дверей от ключа, от кнопки замка двери водителя из салона, от кнопки в модуле двери водителя;
• открывание крышки багажника (двери задка) от кнопки в салоне;
• управление электроприводами стеклоподъемников;
• дистанционное управление;
• управление электроприводами боковых зеркал (для ЦБКЭ 21900-3840080-20);
• управление обогревом передних сидений;
• индикация;
• управление освещением багажника (для ЦБКЭ 21900-3840080-20)

Где находяится блок ЦБКЭ мы рассказывали ранее.

Как определить неисправность?

Диагностика напряжения в электропроводке осуществляется следующим образом:

1. Для начала вам потребуется контрольная лампа с подключенными к ней проводами. Один из них подключается к минусу аккумуляторной батареи либо массе транспортного средства, то есть кузову. А второй щуп следует подсоединить к диагностируемому участку электроцепи. При этом желательно, чтобы место подключения находилось как можно ближе к АКБ либо предохранительному устройству.
2. В том случае, если после подключения лампочка стала гореть, это говорит о том, что напряжение в цепи имеется. В частности, речь идет об участке между соединением и АКБ.
3. Аналогичным образом производится диагностика остальных составляющий электроцепи. Когда произойдет такое, что лампочка не загорится и напряжение будет отсутствовать, это говорит о том, что неисправный источник расположен между данной точкой и последней, где напряжение было. Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Также помните о том, что на некоторых участках проводки напряжение в цепи имеется только тогда, когда повернут ключ в замке зажигания.

Не менее важным моментом является поиск короткого замыкания, такая проблема актуальна для многих транспортных средств, в том числе Грант. Один из способов поиска точки замыкания заключается в демонтаже предохранительного элемента с дальнейшим подключением к его гнезду контрольной лампы либо тестера. Все этом все остальные компоненты в данной цепи должны быть отключены, то есть напряжения в ней быть не должно. Попробуйте подвигать провода в разные стороны, при этом следите за контролькой — если она начала гореть, то где-то на участке замыкает один из контактов. Скорей всего, причина кроется в перетирании изоляции (автор видео — канал Kroom&coTV).

Что касается диагностики надежности заземления, то она производится следующим образом:

1. Сначала нужно отключить клеммы аккумуляторной батареи, после чего подключите один из щупов диагностического тестера (мультиметра) либо контрольной лампы к кузову Лады Гранты.
2. Затем второй щуп следует подключить к соединению либо точке заземления, которую вы хотите протестировать.
3. В том случае, если в результате подключения загорелась лампа, это свидетельствует о том, что с заземлением все нормально, можно приступать к диагностике других цепей.

И еще один момент, на котором следует остановиться более подробно — это диагностика целостности проводки. Данная процедура осуществляется для того, чтобы выявить, есть ли в проводке разрыв или нет.

Проверка целостности выполняется так:

1. Сначала необходимо отключить напряжение от проводки и произвести диагностику целостности, используя контрольную лампочку и подсоединенным источником питания.
2. Далее, нужно подключить проводку от источника освещения к концам диагностируемой электроцепи либо один щуп — к плюсу, а второй — к кузову машины. В том случае, если контролька после подсоединения загорится, это будет свидетельствовать о том, что разрывы в цепи отсутствуют. Если же лампа не загорелась, то, скорей всего, в цепи имеется разрыв.
3. Аналогичным образом можно произвести проверку работоспособности выключателя, подключив контрольную лампу к его клеммам.
4. После того, как выключатель активируется, контролька должна загореться.

Система и основные характеристики электрооборудования Лада Гранта

Транспортные средства от АвтоВАЗ Lada Granta согласно руководству по обслуживанию и эксплуатации имеют следующие характеристики электросети и оборудования:

Для питания всего электрооборудования используется аккумуляторная батарея, рассчитанная на 12 вольт. Применение устройств на 9 и 24 В в электросетях Лады Гранты не допускается.
Защита электрических цепей осуществляется посредством использования реле и предохранительных элементов. Каждая деталь имеет определенный номинал для тока, с которым она работает. Неработоспособность электрооборудования может быть связана с выходом из строя предохранителя. К примеру, если автомобиль не заводится, это может свидетельствовать о поломке реле или предохранительного элемента топливного насоса.
Основным компонентом электронной системы автомобиля независимо от комплектации является блок управления двигателем

Если этот узел выходит из строя, завести силовой агрегат не получится.
Каждое важное электронное устройство подключается через колодку и жгут с проводами к панели приборов. На комбинации значков на «приборке» отображаются индикаторы о работе ручного тормоза, фар, системы ABS и других узлов

Все значки должны затухнуть после включения зажигания и запуска двигателя, но если они остались гореть, это говорит о неисправности системы.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Электросхема Гранты

В том случае, если после подключения лампочка стала гореть, это говорит о том, что напряжение в цепи имеется.

Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Фотогалерея: электросхемы передней части авто Цветные карты соединения Лады Гранты: Электросхема переднего жгута автомобиля Лада Гранта — часть 1 Электросхема переднего жгута автомобиля Лада Гранта — часть 2 Электросхема переднего жгута автомобиля Лада Гранта — часть 3 Электросхема переднего жгута автомобиля Лада Гранта — часть 4 Схема электрических соединений электрооборудования в задней части автомобиля Описание компонентов: Разъем для подключения заднего жгута к кабелям приборной комбинации.

Один из них подключается к минусу аккумуляторной батареи либо массе транспортного средства, то есть кузову. Осветительное устройство в салоне авто. Необходимо произвести измерение заряда батареи, если есть необходимость, то подзарядить устройство.

В модельном ряду Лады Гранта монтажный блок предусматривает наличие резервных реле и предохранителей. С принципом работы конкретно взятого электронного блока читатель может ознакомиться в самостоятельном режиме.

Используя тестер, вам нужно выявить дефектный участок и поменять на нем провод. Все это обеспечивает максимальную безопасность и комфорт для водителя. Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника обычно это аккумуляторная батарея другого автомобиля.

Является ли данное руководство полезным для Вас?

Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника обычно это аккумуляторная батарея другого автомобиля. Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Провода объединяют в жгуты. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.

Попробуйте подвигать провода в разные стороны, при этом следите за контролькой — если она начала гореть, то где-то на участке замыкает один из контактов. Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается: — коррозия контактов на разъемах; — выход из строя предохраняющего элемента; — перегорание плавких вставок либо повреждение контактных групп и реле. Трансмиссионный агрегат. Далее провода собираются в жгуты, которые соединяются с электрическими блоками посредством специальных разъемов. Штекер для соединения с селектором коробки передач. Схемы электропроводки ЛАДА ГРАНТА

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Распиновка ЭБУ Гранта

В автомобиле Лада Гранта применяется два типа электронных блоков управления двигателем. Принципиально системы незначительно отличаются, что исключает возможность их взаимозаменяемости.

Контакт	11183-1411020-51/52	11186-1411020-21/22
А1	ДПКВ
А2	Не задействован
А3	Ввод первого датчика детонации
А4	Не используется
В1	ДПКВ
В2	Не задействован
В3	Ввод второго датчика детонации
В4	Выход главного реле	Не используется
С1	Пустой
С2	ДТВ
С3	ДМРВ
С4	УДК
D1	Масса ДДК
D2	Пустой
D3	ДТОЖ
D4	Не применяется
Е1	Зануление ДПДЗ
Е2	Пустой	CAN L
E3	Пустой	CAN H
Е4	Выход клапана продувки адсорбера
F1	Кузов от ДТВ
F2	Вход спидометра
F3	Не применяется	DFM
F4/G4/Н4/J4	Вывод от форсунки №1/2/3/4
G1	Земля сенсора температуры антифриза
G2/G3	Не используется
Н1	Заземление бортовой электроники
Н2	УДК
Н3	Не задействован	Выход индикатора степени заряда аккумулятора
J1	Клемма №15 от замка зажигания	пустой
J2	Вход №2 ДПДЗ
J3	ДДК
К1	Подача напряжения на ДПДЗ
К2	Вход №1 ДПДЗ
К3	УДК
К4	Силовой разъем нагревателя ДДК
L1/М1	Выводы на катушку зажигания ¼ и 2/3 цилиндров соответственно
L2/М2; L3/М3	Не задействованы
L4/М4	5/6 контакт привода дросселя

Принципиальная электросхема Лада Гранта

В общую карту входят не только передняя и задняя часть авто, но и электросхема приборной комбинации, а также системы зажигания.

Условные обозначения

Общая карта подключения включает в себя условные обозначения, а также порядковые номера, присвоенные определенным токоприемникам. Все потребители энергии коммутируются на схеме электропроводки в одну большую сеть с помощью условных линий. Последние — проводники, каждому из которых присваивается определенный цвет для лучшей наглядности. Все электроцепи собираются в жгуты и подключаются к различным модулям с помощью специальных колодок.

Маркировка кабеля включает в себя две цифры:

• первая — разъем, клеммный зажим или колодка, к которой подключен определенный проводник;
• вторая — номер контакта токоприемника.

Схема передней части авто

1. Правое оптическое устройство (фара).
2. Мотор электрического типа для системы омыва лобового стекла.
3. Левый внешний осветительный прибор.
4. Стартерный механизм.
5. Аккумулятор, расположенный в моторном отсеке.
6. Основной монтажный модуль с предохранительными элементами.
7. Генераторный узел.
8. Рулевой гудок (клаксон).
9. Разъем для подключения к приборной комбинации.
10. Еще одна аналогичная колодка.
11. Разъем для соединения с приборной панелью.
12. Мотор электрического типа для вентилятора климатической системы.
13. Электрический вентилятор охладительной системы силового агрегата.
14. Гидравлический модуль системы ABS.
15. Контроллер скорости, установленный на переднем правом колесе.
16. Датчик скорости для переднего левого колеса.
17. Контроллер автоматической коробки передач, если она предусмотрена производителем.
18. Трансмиссионный агрегат.
19. Разъем для подключения к автоматической трансмиссии.
20. Штекер для соединения с селектором коробки передач.
21. Выход с разъемом, идущий на контроллер скорости трансмиссии.
22. Компрессор системы кондиционирования.

Фотогалерея: электросхемы передней части авто

Цветные карты соединения Лады Гранты:

1. Разъем для подключения заднего жгута к кабелям приборной комбинации.
2. Аналогичная колодка, предназначенная для соединения с панелью приборов.
3. Правый внешний поворотный указатель, расположенный сбоку.
4. Левая боковая поворотная фара.
5. Контроллер определения состояния стояночного тормоза.
6. Компонент системы прогрева заднего стекла.
7. Осветительное устройство в салоне авто.
8. Переключатель, установленный в ремне безопасности владельца.
9. Плафон для освещения багажного отделения.
10. Модуль электрического топливного насоса.
11. Правая задняя фара.
12. Электрический двигатель системы блокировки двери багажного отсека.
13. Выключатель системы освещения в салоне автомобиля.
14. Дополнительный стоп-сигнал.
15. Левая задняя фара.
16. Разъем для соединения заднего жгута с кабелями, расположенными в левой двери сзади.
17. Колодка для подключения заднего жгута с проводами, установленными в правой двери сзади.
18. Выход для подсоединения заднего жгута с электроцепями, расположенными в правой двери спереди.
19. Разъем для подключения заднего жгута с колодкой кабелей, уложенных в левой двери спереди.
20. Управляющий модуль системы надувных подушек безопасности.
21. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.
22. Еще один разъем для подключения задней колодки к выходу приборной комбинации.
23. Контроллер скорости, установленный на правом заднем колесе.
24. Скоростной датчик, расположенный сзади слева.
25. Преднатяжительный элемент водительского ремешка безопасности.
26. Преднатяжитель на ремне, установленного со стороны пассажира.
27. Разъем жгута с кабелями для подключения к приборной комбинации.

Версии прошивок панелей приборов Лада Гранта и Калина 2

Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!

Комплектация	Версия прошивки	ДТНВ*	ДТОЖ*	Что нужно для прошивки	Примечание
Гранта Стандарт	015	Нет	Нет	Менять дисплей и работа паяльником	Старая плата
029-040	Нет	Нет	Менять дисплей и работа паяльником	Обновленная плата
Гранта Норма	053, 060, 076, 087	Нет	Нет	Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076
090, 091	Да	Нет	Подходит 092 и 009 или 012 от Калины
092-095	Да	Да
Гранта Люкс	032, 038, 042	Да	Нет	Подходит прошивка 046
046	Да	Да	Показывает номер передачи
047	Да	Да
Калина Норма	007	Да	Нет	Подходит прошивка 009 или 012
014	Да	Да	Добавлен вкл\выкл звукового сопровождения переключения передач
Калина Люкс	009	Да	Да	Подходит прошивка 012
012	Да	Да	Показывает номер передачи
014	Да	Да

* — ДТНВ — датчик температуры наружного воздуха, ДТОЖ — датчик температуры охлаждающей жидкости.

Скачать прошивки (дампы прошивок щитка приборов, ссылки достуны для пользователей сайта):

• 2190-50 — Чтобы скачать файлы нужно авторизироваться на сайте
• 2192-50 (ПО 1.9) — Чтобы скачать файлы нужно авторизироваться на сайте
• 2190-00-029 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-060 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-076 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-087 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-090(АТ) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219020-091 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-096 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219040-046 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219040-047 — Чтобы скачать файлы нужно авторизироваться на сайте
• 2190-3801010-50 ПО: 6.6 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 2190-3801010-50 ПО: 7.2 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219220-014 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219240-006 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219240-007 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219240-009 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219240-012 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219240-014 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219250-2.5 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219020-092_for_076 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-092 — Чтобы скачать файлы нужно авторизироваться на сайте ( автор )
• 2190-3801010-50 ПО: 7.1 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219050-72 (КП с двумя дисплеями) Чтобы скачать файлы нужно авторизироваться на сайте
• 219090-23 (КП с двумя дисплеями для АМТ) Чтобы скачать файлы нужно авторизироваться на сайте
• 219090-24 (КП с двумя дисплеями для АМТ) Чтобы скачать файлы нужно авторизироваться на сайте

В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.

Функциональное назначение и характеристики щитка

Тахометр отображает частоту вращения коленчатого вала силовой установки. Показатель «Чек Энджин» светится при повороте ключа зажигания, а после старта мотора гаснет, горение во время езды указывает на выход из строя кого-либо элемента системы управления силового агрегата, стоит заглушить двигатель, обратиться на станцию и устранить проблему. Индикатор поворотов мерцает в соответствующую сторону. Указатель ABS тоже после запуска двигателя гаснет, постоянное горение говорит о неисправности системы. Сигнализатор иммобилайзера определяет режим охраны машины. Индикатор масла постоянно горит, если в системе недостаточный уровень смазочного масла.

Показатель перегрева охлаждающей жидкости горит красным цветом при перегреве, звуковой сигнал оповещает о перегреве двигателя выше 115° и будет звучать, пока температура не снизится до максимального предела. Индикатор низкого уровня тормозной жидкости горит красным и свидетельствует о проблемах с тормозами (продолжать движение категорически запрещено).

Сигнализатор заряда аккумуляторной батареи при езде указывает на отсутствие зарядного тока (неполадки с генератором или силовыми проводами). Для устранения проблем с электрической частью автомобиля может пригодиться распиновка панели Гранта. Спидометр отображает скорость передвижения в данный момент. Индикатор курсовой устойчивости (ESC) постоянно светится в случае отключения системы, а горение и мигающий режим информируют о срабатывании системы, при постоянном же сигнале система не работает.

Показатели включения дальнего и ближнего света фар информируют о включении соответствующего режима освещения. Сигнализатор противотуманных фонарей информирует об их работе. Кнопка сброса суточного счетчика обнуляет показатели дневного пробега в жидкокристаллическом дисплее.

Контактная система

Контактное зажигание – это система, которая является самой технически древней, так как появилась она еще очень давно, а недостатков у нее масса. Основной заключается в наличии механического прерывателя и механического распределителя цепи, которые со временем приходил в такую негодность, что могло привести к серьезным сбоям в работе двигателя. Прерыватель служит для того, чтобы размыкать цепь низкого напряжения. Когда она разомкнута, то во вторично обмотке катушки возникает высокое напряжение, которое необходимо для поджога.

К распределителю же подводится высокое напряжение, а внутри вращается бегунок, который замыкает и размыкает контакты, тем самым распределяя по цилиндрам ток. Как видим, здесь все основано на чистой механике, все крутится, все вращается. Эти элементы требуют постоянного ухода и смазки, однако, даже при достойном уходе через время начинаются сбои.

Подводим итоги

Когда под рукой присутствует схема электрооборудования автомобиля Лада Гранта не будет лишним для любого владельца. Такой информационный потенциал способен оказать бесценную помощь при возникновении неисправности, что особенно актуально для случаев в дороге.

https://youtube.com/watch?v=tvmukbeNlnE

Схема электрических соединений жгутов автомобиля LADA GRANTA ВАЗ-2190

Если у Вас есть принципиальная электрическая схема автомобиля ВАЗ-2190 (ГРАНТА) и мультиметр или вольтметр (до 15в), или даже (можно собрать самому этот упрощённый авометр), а так же имея небольшие познания в электротехнике можно самому разобраться в поломке электрической части своего автомобиля.

Схемы цветные. Все цвета проводов соответствуют своей цветовой маркировке.

Жгуты проводов автомобиля LADA GRANTA 21900

• Жгут проводов панели приборов — 21900-3724030-00
• Жгут проводов системы зажигания — 21900-3724026-40
• Жгут проводов форсунок — 2111-3724036-00
• Жгут проводов задний — 21900-3724210-00

1. — колодка жгута проводов панели проводок к колодке жгута проводов переднего;
2. — колодка жгута проводов панели проводок к колодке жгута проводов переднего;
3. — колодка жгута проводов панели проводок к колодке жгута проводов заднего;
4. — колодка жгута проводов панели проводок к колодке жгута проводов заднего;
5. — модуль управления светотехникой;
6. — замок зажигания;
7. — переключатель режимов бортового компьютера;
8. — переключатель стеклоочистителей;
9. — комбинация приборов;
10. — переключатель световой сигнализации;
11. — выключатель привода замка багажника;
12. — колодка диагностики;
13. — колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
14. — выключатель обогрева заднего стекла;
15. — выключатель аварийной сигнализации;
16. — выключатель сигнала торможения;
17. — колодка жгута проводов панели приборов к радиоаппарату;
18. — колодка жгута проводов панели приборов к радиоаппарату;
19. — устройство вращающееся;
20. — модуль надувной подушки безопасности водителя;
21. — — —
22. — монтажный блок;
23. — электроусилитель рулевого управления;
24. — прикуриватель;
25. — лампа подсветки табло управления отопителем;
26. — осветитель;
27. — колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
28. — контроллер;
29. — выключатель сигнала положения педали сцепления;
30. — педаль акселератора электронная;
31. — резистор добавочный;
32. — электродвигатель отопителя;
33. — переключатель электродвигателя отопителя;
34. — блок управления системой блокировки дверей.

Назначение РЕЛЕ автомобиля «ГРАНТА»

К1 — реле электровентилятора системы охлаждения двигателя;

К2 — реле включения блокировки дверей;

К3 — дополнительное реле стартера;

К4 — дополнительное реле;

К5 — реле-прерыватель указателей поворота и аварийной сигнализации;

К6 — реле стеклоочистителя;

К7 — реле включения дальнего света фар;

К8 — реле звукового сигнала;

К9 — реле включения ближнего света фар;

К10 — реле включения обогрева заднего стекла;

К11 — главное реле;

К12 — реле топливного насоса.

LADA GRANTA 2190

1. — датчик контрольной лампы давления масла;
2. — генератор;
3. — дроссельный патрубок с электроприводом;
4. — датчик температуры охлаждающей жидкости;
5. — колодка жгута проводов системы зажигания к колодке жгута панели приборов;
6. — электромагнитный клапан продувки адсорбера;
7. — датчик скорости;
8. — датчик массового расхода воздуха;
9. — датчик положения коленчатого вала;
10. — датчик концентрации кислорода;
11. — контроллер;
12. — датчик концентрации кислорода диагностический;
13. — катушка зажигания;
14. — свечи зажигания;
15. — форсунки;
16. — колодки жгута проводов системы зажигания и жгута проводов форсунок;
17. — датчик детонации.

Схема электрических соединений жгута проводов заднего LADA GRANTA 2190

1. — колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2. — колодка жгута проводов заднего к колодке жгута проводов панели приборов;
3. — боковой указатель поворотов правый;
4. — боковой указатель поворотов левый;
5. — датчик ручного тормоза;
6. — элемент обогрева заднего стекла;
7. — плафон освещения салона;
8. — выключатель в ремне безопасности водителя;
9. — фонарь освещения багажника;
10. — модуль электробензонасоса;
11. — фонарь правый;
12. — электродвигатель блокировки багажника;
13. — выключатель плафона освещения салона;
14. — дополнительный сигнал торможения;
15. — фонарь левый;
16. — колодка жгута проводов заднего к колодке жгута проводов задней левой двери;
17. — колодка жгута проводов заднего к колодке жгута проводов задней правой двери;
18. — колодка жгута проводов заднего к колодке жгута проводов передней правой двери;
19. — колодка жгута проводов заднего к колодке жгута проводов передней левой двери;
20. — блок управления надувных подушек безопасности;
21. — колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.
