Изучаем электропроводку автомобиля «нива» и учимся ее обслуживать

Штаны из нержавейки

Вот тут самое время рассказать о доработках двигателя. Установлен новый распределительный вал, изготовленный по расчетам ЛСГА. Разумеется, в комплекте с валом монтируют и новую шестерню для точной регулировки фаз газораспределения. Так же в контроллер зашита фирменная программа управления двигателем от ЛСГА.

Вместо серийного выпуска схемы 4 в 1 установлен «дымарь» 4-2-1 с длинными «штанами» (они как раз отвечают за прирост крутящего момента) из нержавеющей стали. В связи с изменением выпускной системы монтируется и удлиненный шнур кислородного датчика. Вместо стандартного глушителя — так называемый тихий прямоточный. Кроме того, доработаны каналы головки блока цилиндров и клапаны.

Например, их запорные фаски теперь под углом 30 градусов вместо штатных 45, а это в определенный момент дает увеличение расхода воздуха и в конечном счете хорошие «низы» мотору. Вопрос экологии Нивы ЛСГА не остался за кадром. За дополнительную плату в измененную систему выпуска монтируют спортивный нейтрализатор.

Существует и экономный вариант — перенос на новое место штатного нейтрализатора. Но он сопровождается небольшой потерей мощности (порядка 2 л.с.).

Набор оригинальных компонентов для Нивы ЛСГА — 95. Версию со 105-сильным двигателем дополняет еще доработанная головка блока цилиндров.Набор оригинальных компонентов для Нивы ЛСГА — 95. Версию со 105-сильным двигателем дополняет еще доработанная головка блока цилиндров.

В результате полного комплекса доработок двигатель Нива ЛСГА выдает 106 л.с. при 5170 об/мин.

Максимальный крутящий момент достигает 163 Н.м при 4080 об/мин. Причем прирост момента в сравнении с серийным мотором есть с самых «низов», но самый большой довесок выпадает как раз на промежуток 3200–4800. Это и обеспечивает столь приятную разгонную динамику Нивы (читай — эластичность мотора) на высших передачах в том диапазоне скоростей, где раньше ее не было.

В ходе доработки головки блока цилиндров одной пришлось пожертвовать. Она распилена на куски для изучения каналов, толщины стенок и т.д.В ходе доработки головки блока цилиндров одной пришлось пожертвовать. Она распилена на куски для изучения каналов, толщины стенок и т.д.

Сейчас невозможно представить грамотную разработку без применения компьютера. Вот и с двигателем Нивы применяли программу имитации потоков.Сейчас невозможно представить грамотную разработку без применения компьютера. Вот и с двигателем Нивы применяли программу имитации потоков.

Внешние скоростные характеристики доработанных версий 105, 95, 90 л.с. в сравнении с серийным мотором.Внешние скоростные характеристики доработанных версий 105, 95, 90 л.с. в сравнении с серийным мотором.

Мощность двигателя Нивы ЛСГА 105 на фоне серийного агрегата.Мощность двигателя Нивы ЛСГА 105 на фоне серийного агрегата.

Мощность хорошо продает, а на дороге важнее крутящий момент. Сравните кривые крутящего момента доработанного и серийного мотора. Характеристики сняты на стенде MAHA.Мощность хорошо продает, а на дороге важнее крутящий момент. Сравните кривые крутящего момента доработанного и серийного мотора. Характеристики сняты на стенде MAHA.

Последовательно спустимся сверху вниз по остальным ступеням доработок.

Нива ЛСГА 95 л.с. — это перечисленный набор минус доработанная головка блока цилиндров и клапаны. ЛСГА 94 л.с. — минус прямоточный глушитель. ЛСГА 90 — минус доработанная система выпуска.

В этом варианте остается только новый распредвал, шестерня точной регулировки фаз, программа управления ЛСГА, настройка на стенде MAHA.

Остается намекнуть — все наработки для двигателя Шевроле Нивы вполне пригодны и для Лады 4х4.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl  Enter

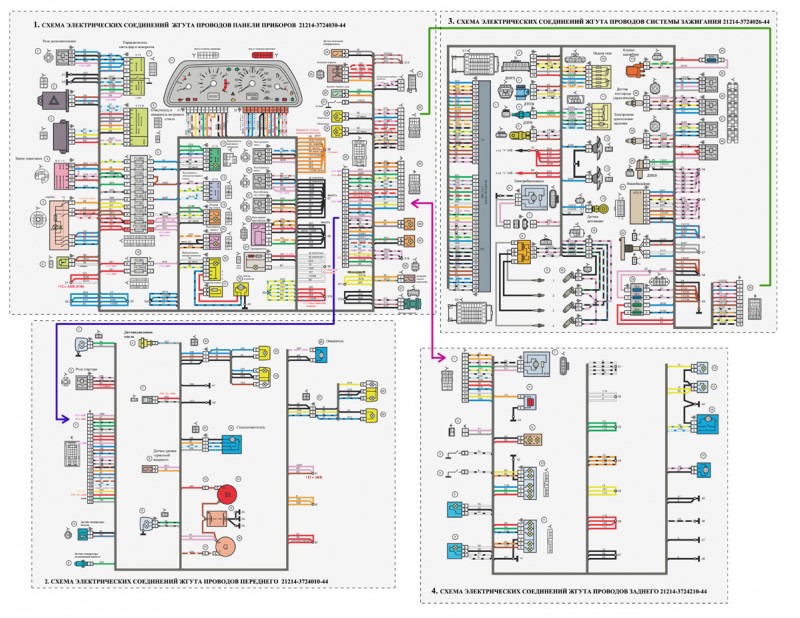

Электрическая схема ВАЗ-21214М 2011 года

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

• 1 – фара правая;
• 2 – реле стартера;
• 3 – колодка жгута переднего к колодке жгута панели приборов;
• 4 – датчик температуры воздуха;
• 5 – датчик температуры охлаждающей жидкости;
• 6 – датчик контрольной лампы давления масла;
• 7 – сигнал звуковой ваз-21214;
• 8 – датчик уровня тормозной жидкости;
• 9 – фара левая;
• 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• правого;
• 11 – колодки жгута переднего и электродвигателя стеклоочистителя;
• 12 – электродвигатель стеклоочистителя;
• 13 – колодки жгута переднего и провода соединительного стартера;
• 14 – стартер;
• 15 – батарея аккумуляторная;
• 16 – генератор;
• 17 – колодка жгута переднего и провода соединительного генератора;
• 18 – боковой указатель поворота правый;
• 19 – подфарник правый;
• 20 – электродвигатель омывателей;
• 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• левого;
• 22 – подфарник левый;
• 23 – боковой указатель поворота левый.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

• 1 – контроллер;
• 2 – колодка диагностики;
• 3 – датчик массового расхода воздуха;
• 4 – датчик температуры охлаждающей жидкости;
• 5 – датчик фаз;
• 6 – модуль электробензонасоса;
• 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
• 8 – катушки зажигания;
• 9 – свечи зажигания;
• 10 – педаль акселератора электронная;
• 11 – дроссельный патрубок с электроприводом;
• 12 – электровентилятор системы охлаждения двигателя правый;
• 13 – электровентилятор системы охлаждения двигателя левый;
• 14 – датчик детонации;
• 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
• 16 – форсунки ваз-21214;
• 17 – электромагнитный клапан продувки адсорбера;
• 18 – датчик кислорода управляющий;
• 19 – датчик кислорода диагностический;
• 20 – датчик положения коленчатого вала;
• 21 – блок управления АПС;
• 22 – индикатор состояния АПС;
• 23 – блок предохранителей ЭСУД;
• 24 – предохранитель цепи питания электробензонасоса;
• 25 – реле электробензонасоса;
• 26 – реле электровентилятора системы охлаждения двигателя левого;
• 27 – реле электровентилятора системы охлаждения двигателя правого;
• 28 – реле зажигания;
• 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
• приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

• 1 – реле дополнительное;
• 2 – реле-прерыватель указателей поворота;
• 3 – реле стеклоочистителя;
• 4 – выключатель зажигания;
• 5 – выключатель аварийной сигнализации;
• 6 – реостат;
• 7 – переключатель света фар и указателей поворота;
• 8 – переключатель очистителя и омывателя ветрового стекла;
• 9 – блок предохранителей основной;
• 10 – блок предохранителей дополнительный;
• 11 – комбинация приборов;
• 12 – выключатель наружного освещения;
• 13 – выключатель очистителя заднего стекла;
• 14 – выключатель обогрева заднего стекла;
• 15 – выключатель заднего противотуманного огня;
• 16 – переключатель электродвигателя отопителя;
• 17 – дополнительный резистор электродвигателя отопителя;
• 18 – электродвигатель отопителя;
• 19 – реле дальнего света фар;
• 20 – реле ближнего света фар;
• 21 – реле обогрева заднего стекла;
• 22 – реле заднего противотуманного огня;
• 23 – прикуриватель ваз-21214;
• 24 – датчик включения дифференциала;
• 25 – выключатель сигнала торможения;
• 26 – выключатель лампы света заднего хода;
• 27 – выключатель контрольной лампы ручного тормоза;
• 28 – осветитель;
• 29 – осветитель;
• 30 – колодка жгута панели приборов к жгуту переднему;
• 31 – колодка жгута панели приборов к радиоаппарату;
• 32 – колодка жгута панели приборов к жгуту системы зажигания;
• 33 – колодка жгута панели приборов к жгуту заднему;
• 34 – контрольная лампа включения дифференциала;
• 35 – контрольная лампа обогрева заднего стекла;
• 36 – выключатель сигнала положения педали сцепления;
• 37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

• 1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
• 2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
• 3 – включатель плафона освещения салона в стойке двери водителя;
• 4 – включатель плафона освещения салона в стойке двери пассажира;
• 5 – плафон освещения салона левый;
• 6 – плафон освещения салона правый;
• 7 – электрический бензонасос с датчиком указателя уровня топлива;
• 8 – элемент обогрева заднего стекла;
• 9 – дополнительный сигнал торможения;
• 10 – фонарь правый;
• 11 – фонарь левый ваз-21214;
• 12 – фонарь освещения номерного знака;
• 13 – фонарь освещения номерного знака;
• 14 – электродвигатель очистителя заднего стекла;
• 15 – электродвигатель омывателя заднего стекла.

Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 – комбинация приборов (фрагменты); 3 – электровентиляторы системы охлаждения двигателя*; 4 – электроподогреватель впускной трубы; 5 – датчик температуры воздуха; 6 – датчик абсолютного давления; 7 – датчик температуры охлаждающей жидкости; 8 – колодка, присоединяемая к датчику положения дроссельной заслонки; 9 – агрегат центрального впрыска топ­лива; 10 – колодка, присоединяемая к регулятору холостого хода; 11 – колодка, присоединяемая к форсунке; 12 – колодка диагностики; 13 – контроллер; 14 – датчик детонации; 15 – датчик скорости; 16 – датчик концентрации кислорода; 17 – адсорбер; 18 – аккумуляторная ба­тарея; 19 – главное реле; 20 – блок плавких предохранителей системы управления двигателем; 21 – реле включения электробензонасоса; 22 – реле включения электровентилятора*; 23 – реле включения электроподогревателя впускной трубы; 24 – предохранитель защиты элек­троподогревателя; 25 – реле включения стартера; 26 – реле зажигания; 27 – основной блок предохранителей автомобиля (фрагмент); 28 – свечи зажигания; 29 – тахометр; 30 – электробензонасос с датчиком уровня топлива; 31 – модуль зажигания; 32 – датчик положения ко­ленчатого вала; 33 – выключатель плафона, расположенный на стойке двери водителя; 34 – блок управления автомобильной противоугон­ной системы**; 35 – индикатор состояния автомобильной противоугонной системы**; А – провод, идущий к штекеру «50» выключателя зажи­гания; Б – провод, идущий к штекеру «15» выключателя зажигания; В – провод, идущий к выводу «30» генератора; Г – провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д – провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а – контроллера; б – блока управления автомобильной противоугонной системы; в – индикатора состояния автомобильной противоугонной системы; г – датчика скорости; д – агрегата центрального впрыска топлива; е – электробензонасоса и датчика концентрации кислорода; ж – модуля зажигания; з – датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 – контрольная лампа системы управления двигателем; 2 – комбинация приборов (фрагменты); 3 – электровентиляторы сис­темы охлаждения двигателя; 4 – выключатель плафона, расположенный на стойке двери водителя; 5 – индикатор состояния автомо­бильной противоугонной системы; 6 – блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 – датчик расхода воздуха; 9 – дроссельный узел; 10 – колодка, присоединяемая к датчику положения дроссельной заслонки; 11 – колодка, присоединяемая к регулятору холостого хода; 12 – контроллер; 13 – датчик концентрации кислорода; 14 – датчик дето­нации; 15 – датчик положения коленчатого вала; 16 – датчик скорости; 17 – адсорбер; 18 – аккумуляторная батарея; 19 – главное реле; 20 – колодка диагностики; 21 – блок плавких предохранителей системы управления двигателем; 22 – реле включения электробензона­соса; 23 – реле включения электровентиляторов; 24 – основной блок предохранителей автомобиля (фрагмент); 25 – колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 – модуль зажигания; 27- тахометр; 28 – электробензонасос с датчиком уровня топлива; 29 – форсунки; 30 – свечи зажигания; А – провод заднего жгута проводов, присоединяемый к выключателю 4; Б – провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В – провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а – контроллера; б – блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г – датчика скорости; д – индикатора состояния автомобильной противоугонной системы; е – элект­робензонасоса и датчика концентрации кислорода; ж – дроссельного патрубка; з – модуля зажигания.

Скачать все схемы в высоком качестве Чтобы скачать файлы нужно авторизироваться на сайте

Напомним, подробные инструкции по ремонту внедорожника Нива вы найдете в этом разделе.

Цепи, защищаемые плавкими предохранителями

Датчик температуры автомобиля нива шевроле № предохранителя	Защищаемые цепи (ток)
1 (16 А)	Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла
2 (8 А)	Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр
3 (8 А)	Левая фара (дальний свет). Контрольная лампа дальнего света фар
4 (8 А)	Правая фара (дальний свет)
5 (8 А)	Левая фара (ближний свет)
6 (8 А)	Правая фара (ближний свет)
7 (8 А)	Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света
8 (8 А)	Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей
9 (16 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения
10 (16 А)	Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)
13 (8 А)	Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар. Электродвигатель омывателя фар
15 (16 А)	Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо
контрольной лампы устанавливался вольтметр, который тоже защищался
предохранителем №2.

   ..

205

206

207

208

209    ..

Обслуживание проводки ВАЗ 21214 и других моделей Нивы инжектор и карбюратор: электрическая схема

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

• в моделях 21213 используется генераторный узел модели 371.3701;
• в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Система управления двигателем ваз-21214

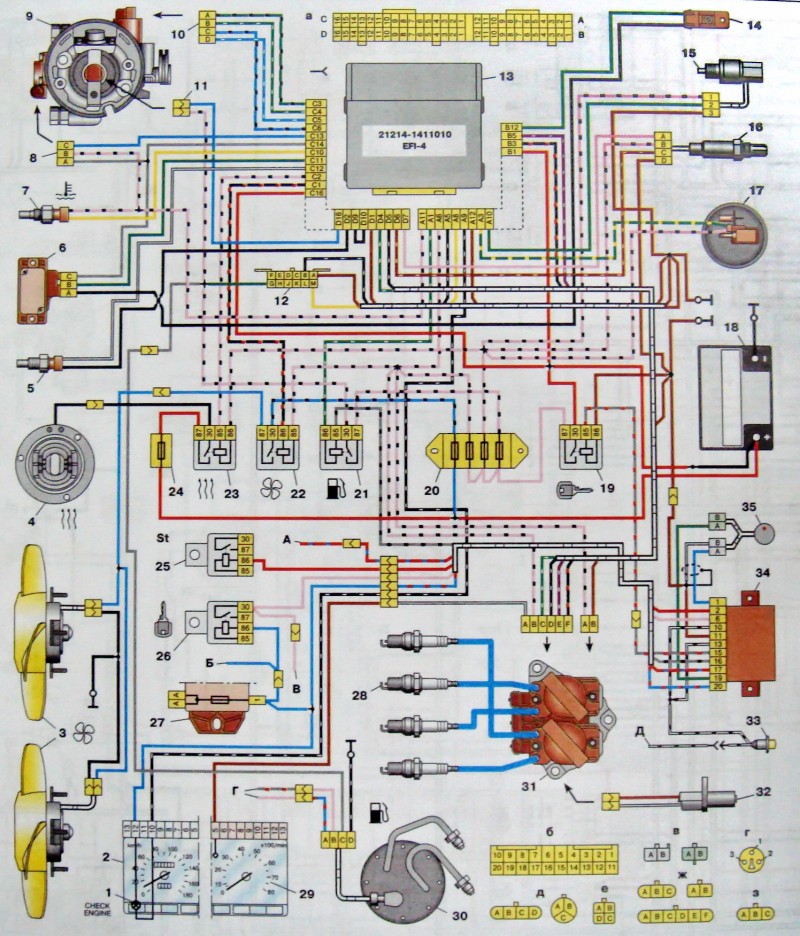

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*;

4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода;

11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса;

22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива;

31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания;

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя;

4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки;

11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем;

22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки;

30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Распиновка замка зажигания ВАЗ 2101 ВАЗ 2107

Система в этих версиях расположены слева от руля. Для защиты от пыли и взлома она закрыта с помощью специальной пластиковой накладки.

Распиновка замка зажигания ваз 2107 позволит заметить специальные метки, на которые нужно ориентироваться при ремонте. Они имеют следующие назначения:

1. «». Положение в отсутствии метки говорит о том, что все системы, на данный момент выключены и не работают. К этим устройствам не относятся стоп-сигналы, освещение, прикуриватели и в некоторые модели магнитол.

2. «I». Эта позиция говорит о работающей аккумуляторной батареи, а также включению ряда автомобильного оборудования, как омыватели стекол, фары и некоторые функции сигнализации.

3. «II». Положение, говорящее о запуске двигательной системы. В нем отсутствует фиксирование ключа, так как вероятна повышенная нагрузка на стартер.

4. «III». Метка для стоянки. При вытащенном ключе происходит фиксирование. Чтобы снять блок – требуется вставить ключ.

В замке имеется 5 контактов. Схема подключения замка зажигания требуется для того, чтобы понимать общее назначение каждого из них. Все они помечены числительными и буквенными обозначениями:

1. 50. Провод красного или пурпурного цвета. Подает напряжение на стартер.

2. 15. Двухжильный провод изоляцией голубого цвета и черными полосками. Подает ток на прикуриватель, омыватель, стоп-сигнал.

3. 30 и 30/1. Розовый или коричневый плюсовой контакт.

4. INT. Двухжильный черный провод, отвечающий за фары и светосигнализацию.

Схема подключения замка зажигания дает представления о плане работы и позволит самостоятельно провести диагностику и выявить неполадки в системе. Замок зажигания Ваз удобен и легко разбирается.

Распиновка замка зажигания может быть стерта. Если такой дефект допущен, можно соотнести замок с картинкой.

Схемы автомобилей

Выключатель омывателя ветрового стекла. Если это карбюратор, то электропроводка будет иметь определенные отличия.
Блок реле системы управления двигателем Описание реле системы управления мотором: Включение системы зажигания.
Материал весьма и весьма полезен.
Выключатель контрольной лампы стояночного тормоза. Дополнительный блок предохранителей.
Правый передний фонарь.
Выключатель заднего противотуманного света. Выключатель контрольной лампы уровня тормозной жидкости.
Электродвигатель очистителя заднего стекла.
Почему разряжается аккумулятор? И как найти причину. Совет автоэлектрика.

Предохранители

Блок защитных устройств представляет собой в Ниве плату, на которой установлены одноразовые флажковые предохранители, содержащие внутри плавкую вставку. Каждая из них защищает одну или несколько электроцепей от перенапряжения.

Находится блок в салоне с левой стороны. Защитные средства пронумерованы. Так, 1 отвечает за работу:

• омывателя лобового стекла;
• вентилятора печки;
• очистителей всех фар;
• обогрев, дворник и омыватель стекла багажной двери.

Предохранитель за номером 2 контролирует:

• сигналы поворота, их работу в аварийном режиме, реле-прерыватель;
• лампы фонарей заднего хода;
• передние стеклоочистители;
• индикаторы приборной панели (уровень ОЖ и масла, положение карбюраторной заслонки, тормоз стояночный);
• указатели запаса горючего и температуры антифриза

3-4 – защищают цепь, соответственно, левого и правого дальнего света;

5-6 – ближний свет.

7 – предохранитель контролирует следующие элементы электрической схемы Нивы:

• габариты (задний правый и левый передний);
• подсветку госномера.

• подсветка приборной панели, прикуривателя, выключателей света в салоне;
• остальные габаритные сигналы.

9 – предохранитель отвечает за:

• поворотный указатель;
• реле-прерыватель и индикатор аварийной сигнализации;
• контакты включения нагревателя заднего стекла;

• клаксон;
• розетка;
• свет в салоне;
• задний стоп-сигнал.

• противотуманный свет (задний);
• моторчик очистителя фар (запуск, возврат в начальное положение).

16 – отвечает за работу прикуривателя.

Еще один блок находится в моторном отсеке. Там предохранители отвечают за:

Схемы автомобилей

Поделиться с друзьями: Вам также может быть интересно. На фото внизу представлена схема электропроводки ВАЗ с классическим карбюраторным силовым агрегатом.
Только после это можно прибегнуть к возможности облегченного запуска авто

Также они характеризуются наличием встроенного выпрямителя, а также регулятора выходного напряжения, что немаловажно. Свечи зажигания.
К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов.
Особенности электрооборудования Различия в генераторах Ранее уже упоминалось, что схема проводки ВАЗ имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом

Также следует отметить, что версии оснащены двумя вентиляторами, предназначенными для охлаждения радиатора. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Электродвигатель омывателя заднего стекла.
В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому: На ВАЗ устанавливался генератор модели Система зажигания в этих машинах бесконтактная. Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним. Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Второй вариант схемы НИВА 21213

Выключатели плафонов, расположенные в стойках дверей. Трехрычажный переключатель. Выключатель зажигания.

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в — реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя; е — выключателя аварийной сигнализации; ж — реле включения заднего противотуманного света; з — задних фонарей нумерация выводов по порядку сверху вниз ; и — комбинации приборов. Электромагнитный клапан карбюратора. Трехрычажный переключатель.

Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора. Что касается системы зажигания, то она стала бесконтактной. Передние фонари. Цена на внедорожник была выше легковых моделей, но это не останавливало покупателей, стремившихся к свободе передвижения.
Как подключить сигнализацию

Обзор состава и расположения элементов и индикаторов приборного щитка ВАЗ 2110

Основным ориентиром управления автомобиля служит приборная панель. Исправная приборка ВАЗ 2110 сообщает водителю все основные характеристики устройств, позволяет оптимизировать управление. Каждый автомобиль обладает собственной комбинацией устройств, они могут располагаться совершенно по-разному на щитке.

Щитки приборов ВАЗ 2110 старого образца:

Щиток приборов ВАЗ 2110 с механическим одометром. Артикул 2110-3801010Щиток приборов VDO с одним окном. Артикул: 2110-3801010-08 2110-380101-02Щиток приборов Счётмаш с одним окном. Артикул: 2110-3801010-05 2110-3801010-06Щиток приборов Автоприбор с одним окном. Артикул: 2110-3801010-04Щиток приборов VDO с двумя окнами.

Артикул: 2115-3801010 2115-3801010-04Щиток приборов Счётмаш с двумя окнами. Артикул: 2115-3801010-03 2115-3801010-T 2115-3801010-03Щиток приборов Автоприбор, с 2 окнами и нулями перед цифрами. Артикул: 2115-3801010-05Щиток приборов Автоприбор С 2 окнами и без нулей перед цифрами. Артикул: 2115-3801010-01Щиток приборов VDO (ВАЗ-21106 с двигателем от Opel).

Артикул 21106-3801010

Панели приборов нового образца:

Щиток приборов VDO. Артикул 1118-3801010 Щиток приборов Счетмаш. Артикул: 1118-3801010-12 2170-3801010-01 1118-3801010-13 2170-3801010-03 Щиток приборов Автоприбор. Артикул: 1118-3801010 1118-3801010-01 1118-3801010-02 541.3801010 2170-3801010-02

Функционал

Распиновка этой модели ВАЗ, следующая:

• Спидометр электронного типа;
• Тахометр электронного типа;
• Индикатор температурных показателей охлаждающей жидкости;
• Индикатор уровня топлива в баке;
• Контрольные лампы в количестве 12 штук.

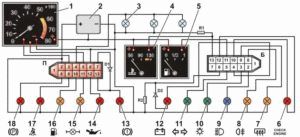

Схема щитка приборов

Эта комбинация закрепляется на специальной доске, отдельным гнездом с помощью двух винтов. Снятие панели осуществляется после их откручивания. Точность доски обеспечена печатным способом производства и монтажа этой распиновки, для печати используется фольгированный гетинакс.

Распиновка панели приборов

* — на панелях VDO и Счетмаш с двумя окнами, используется внешний датчик температуры VDO, крепящийся под бампером. На панелях с одним окном не используется. У панелей с механическим одометром на этот контакт идет сигнал с клеммы «W» датчика уровня топлива (ДУТ).

Цветовая маркировка проводки панелей старого образца:

Подключение проводов к панели VDOПодключение проводов к панели «Счетмаш» г. Курск Подключение проводов к панели «АП» г. Владимир

Приборная доска надежно крепится к задней части корпуса панели и все приборы работают качественно. При неправильных показаниях одного из устройств, следует проводить ремонт или замену деталей.

Дополнительные схемы

Схема включения указателей поворота и аварийной сигнализации

1 — лампы указателей поворота в передних фонарях; 2 — боковые указатели поворота; 3 — выключатель зажигания; 4 — реле зажигания; 5 — блок предохранителей ВАЗ-21213; 6 — лампы указателей поворота в задних фонарях; 7 — контрольная пампа указателей поворота в комбинации приборов; 8 — реле- прерыватель указателей поворота и аварийной сигнализации; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота.

Схема включения наружного освещения

1 — лампы габаритного света в передних фонарях; 2 — блок предохранителей; 3 — переключатель наружного освещения; 4 — выключатель освещения приборов; 5 — контрольная лампа наружного освещения в комбинации приборов; 6 — фонари освещения номерного знака; 7 — лампы габаритного света в задних фонарях; А — к лампам освещения комбинации приборов, выключателей и табло подсветки ВАЗ-21213.

Схема соединений системы управления электромагнитным клапаном карбюратора

1 — выключатель зажигания ВАЗ-21213; 2 — реле зажигания; 3 — катушка зажигания; 4 — блок управления; 5 — электромагнитный клапан; 6 — концевой выключатель карбюратора.
