Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.   Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемые цепи (ток)

1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А)
Правая фара (дальний свет)

5 (8 А)
Левая фара (ближний свет)

6 (8 А)
Правая фара (ближний свет)

7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А)
Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Функционал штатной мультимедийной системы

Если вкратце, то можно выделить основные функции, которые выполняет мультимедийная система:

• Мультимедиа;
• Навигационная система;
• Bluetooth E-Link соединение с телефоном;
• Вывод изображения на дисплей при движении задним ходом обнаружение препятствий.

Вполне себе современная мультимедиа с исчерпывающим, на наш взгляд, перечнем того, что должна уметь делать ММС. Ну, наверное, остается только добавить вывод показаний датчиков на дисплей. Но это уже другая история. Здесь мы не будем останавливаться и разбирать, что и как там работает, а ограничимся лишь общим перечислением, и постараемся уделить больше внимания процессу установки.

Подробности Категория: Салон и багажник Обновлено 06.06.2016 16:33

Составляющие электропроводки

• 1/6 – блок передней правой/левой фары;
• 2 – узел сочленения стартера машины;
• 3 – подача напряжения для тягового стартера;
• 4 – клеммы подводки аккумуляторной батареи;
• 5 – генераторный модуль запитки электроцепи;
• 7/15 – узлы совмещения противотуманных фар головной оптики;
• 8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
• 9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
• 10 – контактный штепсель лампы освещения подкапотного пространства;
• 12 – штатный датчик измерения остатка уровня тормозной жидкости;
• 13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
• 14 – обозначение стандартного клаксона;
• 16/17 – вводы штепселей к приборной доске.

Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки

• 1/6 – блок передней правой/левой фары;
• 2 – узел сочленения стартера машины;
• 3 – подача напряжения для тягового стартера;
• 4 – клеммы подводки аккумуляторной батареи;
• 5 – генераторный модуль запитки электроцепи;
• 7/15 – узлы совмещения противотуманных фар головной оптики;
• 8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
• 9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
• 10 – контактный штепсель лампы освещения подкапотного пространства;
• 12 – штатный датчик измерения остатка уровня тормозной жидкости;
• 13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
• 14 – обозначение стандартного клаксона;
• 16/17 – вводы штепселей к приборной доске.

Профилактика

https://www.youtube.com/watch?v=qC0GC51Z5Pc

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Расположение реле и предохранителей

Основная часть предохранителей находится внутри салона, под панелью слева от рулевой колонки. Всего можно выделить четыре блока:

1. Предохранители системы управления двигателем.
2. Стеклоочиститель ветрового стекла.
3. Общие предохранители.
4. Система управления двигателем, которой всегда дополняется схема Шеви Нива.

Последний блок расположен в нижней части.

Основной и дополнительный блоки всегда соединяются друг с другом. 10 предохранителей включены в верхний блок. В нижнем их шесть. Охлаждение работает, в том числе, за счет такого устройства.

Блок реле для системы управления двигателем расположен ниже основного, дополнительного блока с предохранителями. Всего в этой части пять реле, один предохранитель. Иногда в схему дополнительно включают так называемое реле стартера, определяющим фактором становится год выпуска.

Есть еще монтажные блоки, которые находятся тоже справа либо слева от рулевой колонки.

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

• 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
• 2 – штепсельный разъем присоединения ЭСУД;
• 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
• 5/7 – левый и правый подрулевые переключатели;
• 6 – разъем устройства выключателя зажигания;
• 8 – комбинация приборной доски;
• 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
• 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
• 12 – кнопка выключатель устройства аварийной сигнализации;
• 13 – монтажный короб вставки плавких предохранителей;
• 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
• 16 – контактный пин выключения стоп сигналов;
• 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
• 18 – автоматическая защита противотуманных фар головной оптики;
• 19 – автоматика стеклоподъемников;
• 20 – защитное реле звукового сигнала;
• 21 – предохранительный модуль системы подогрева сидений;
• 22 – реле управления стартером;
• 23 – переключатель системы наружного освещения;
• 24 – контактная группа подключения вентилятора печки;
• 25 – встроенный выключатель включения подогрева ветрового стекла;
• 26 – устройство выключения передних противотуманок;
• 27 – включатель кормовых огней, противотуманной группы освещения;
• 28 – кнопка настройки кондиционера;
• 29 – регулятор положения манипуляторов отопления;
• 30 – пин прикуривателя;
• 31 – кнопки регулировки направления светового потока головной оптики;
• 32 – регулировка яркости подсветки приборной доски;
• 33 – вспомогательный резисторный механизм вентилятора отопления;
• 34 – модуль штатного иммобилайзера;
• 35/36 – выводы бортового акустического модуля штатного типа;
• 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Электрооборудование автомобиля Шевроле Нива

Бортовая постоянного — сеть тока с номинальным напряжением 12 В. Электрооборудование Нива Шевроле выполнено по однопроводной схеме: отрицательные источников выводы и потребителей электроэнергии соединены с «массой» — силовым и кузовом агрегатом автомобиля, которые выполняют второго функцию провода. При неработающем двигателе потребители включенные питаются от аккумуляторной батареи, а после генератора — от пуска. При работе генератора аккумуляторная заряжается батарея. На автомобиле установлена свинцовая стартерная батарея аккумуляторная 6 СТ-55 АЗ.

Рис.43. Генератор электрической системы Нива ШевролеРис.44. Щеткодержатель с напряжения регулятором Шевроле Нива

Подшипники типа закрытого, смазка, заложенная в них, рассчитана на срок весь службы генератора. Задний подшипник вал на напрессован ротора, в задней крышке установлен в втулке пластмассовой. Передний подшипник запрессован в переднюю генератора крышку, на валу ротора посадка подшипника статоре. В скользящая генератора Шеви Нива расположены обмотки трехфазные. Концы фазных обмоток припаяны к выпрямительного выводам блока, состоящим из шести кремниевых вентилей (диодов) — трех положительных и трех отрицательных, две в запрессованных подковообразные алюминиевые пластины-держателя в полярностью с соответствии (положительные и отрицательные — на разных пластинах). закреплены Пластины на задней крышке генератора (под кожухом пластмассовым). Обмотка возбуждения расположена на роторе выводы, ее генератора припаяны к двум медным контактным валу на кольцам ротора. Питание к обмотке возбуждения через подводится две щетки расположенные в щеткодержателе, конструктивно который объединен с регулятором напряжения и закреплен на крышке задней генератора. Регулятор напряжения — неразборный при, узел выходе из строя его заменяют. защиты Для бортовой сети от скачков напряжения работе при системы зажигания Шевроле Нива и помех снижения радиоприему между выводами «положительных» и «вентилей» отрицательных (между «+» и «массой» генератора) подключен емкостью конденсатор 2, 2 мкФ. При включении зажигания обмотке к напряжение возбуждения генератора (выводы D генератора и «+» напряжения регулятора) подводится через цепь, включающую в сигнализатор себя в комбинации приборов (сигнализатор при горит этом).

Рис.45. Стартер Нива Шевролевращения.46. Выносные реле электросистемы Шевроле реле

Рис.47. Блок-фара Шевроле винт

Рис.48. Монтажный предохранителей блок и реле в салоне автомобиля Шевроле пинцетПредохранители монтажного блока в салоне Шевроле автомобиля Нива

блок Снятие-фары, замена стекла Шевроле Блокфары лампы противотуманной фары Шевроле Снимаем

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

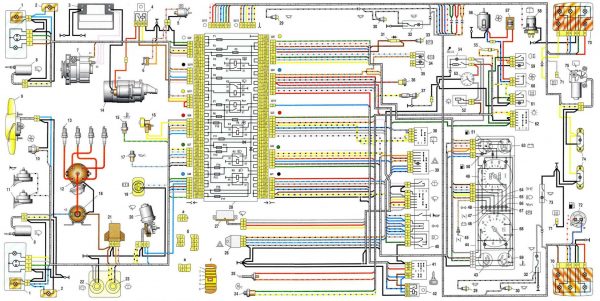

Электрическая карта Шевроле Нивы

Каждый элемент на схеме кроссовера ВАЗ-2123 пронумерован, для удобства (рис. 1).

Существуют и более развернутые карты с подробными описаниями каждого устройства, а не только ключевых узлов. Масса электросхем и оборудования, в котором легко запутаться, если вы сталкиваетесь с подобным впервые. В таком случае лучше все же обратиться к знающему человеку за консультацией.

Отдельно раскрыта схема соединительной электрической системы управления силовым агрегатом (рис. 2).

Схема монтажного блока (рис. 3).

Если вам незнакомы некоторые термины и названия, перед тем как начать техническое исследование, изучите строение, функционал и прочие нюансы, касающиеся необходимого вам элемента, иначе непоправимого не избежать.

Причины неисправностей ЦЗ

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

• короткое замыкание в цепи и выход предохранителя из строя;
• перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
• неисправность реле ЦЗ;
• ошибка в блоке управления центральным замком;
• поломка электродвигателя замка.

Об основных элементах электрической схемы

В электросхему автомобиля входят следующие компоненты:

1. Источники электрической энергии.
2. Приборы, отвечающие за ее потребление.

Основное место расположения блока – слева от рулевой колонки. Устройство закрывается снизу специальной крышкой. Надо открутить всего два винта, чтобы добраться до внутреннего содержимого. После этого отжимают верхний край крышки, постепенно освобождая эту часть ото всех креплений. Становится доступной вся схема подключения датчика скорости ВАЗ 2123 и других приборов.

Появится блок, который удерживается на специальном кронштейне. В зависимости от комплектации и года выпуска сама схема бывает разной, как и общее количество предохранителей.

Об основных элементах электрической схемы

В электросхему автомобиля входят следующие компоненты:

1. Источники электрической энергии.
2. Приборы, отвечающие за ее потребление.

Основное место расположения блока – слева от рулевой колонки. Устройство закрывается снизу специальной крышкой. Надо открутить всего два винта, чтобы добраться до внутреннего содержимого. После этого отжимают верхний край крышки, постепенно освобождая эту часть ото всех креплений. Становится доступной вся схема подключения датчика скорости ВАЗ 2123 и других приборов.

Появится блок, который удерживается на специальном кронштейне. В зависимости от комплектации и года выпуска сама схема бывает разной, как и общее количество предохранителей.

Схема блока предохранителей с 2020 года

Схема предохранителей на Lada Niva:

• F1 (5 A) Лампы подсветки, Лампы освещения номерного знака, Лампы габаритных огней (левая сторона)
• F2 (7,5 A) Лампа ближнего света (левая фара)
• F3 (10 A) Лампа дальнего света (левая фара)
• F4 (10 A) Левая противотуманная фара
• F5 (30 A) Реле электростеклоподъёмников, Электростеклоподъёмники
• F6 (15 A) Розетка (патрон) электропитания
• F7 (20 A) Реле звукового сигнала, Звуковой сигнал, Плафон освещения багажника
• F8 (25 A) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Элемент обогрева наружных зеркал
• F9 (20 A) Реле очистителя ветрового стекла, Переключатель очистителя ветрового стекла, Электродвигатель очистителя ветрового стекла
• F10 (25 A) Блок управления электроблокировкой дверей
• F11 (5 A) Лампы габаритных огней (правая сторона), Регулятор освещения приборов
• F12 (7,5 A) Лампа ближнего света (правая фара), Моторедукторы корректоров света фар
• F13 (10 A) Лампа дальнего света (правая фара)
• F14 (10 A) Правая противотуманная фара
• F15 (20 A) Блок управления наружными зеркалами, Моторедукторы управления наружными зеркалами, Блок управления обогревом передних сидений
• F16 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
• F17 (7,5 A) Плафон индивидуальной подсветки, Контрольная лампа иммобилизатора, Лампы стоп-сигнала, Дополнительный сигнал торможения, Плафон освещения салона
• F18 (25 A) Электровентилятор отопителя, Переключатель электродвигателя отопителя
• F19 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Комбинация приборов, Контрольная лампа включения блокировки дифференциала, Реле стартера
• F20 (7,5 A) Задние противотуманные фонари, Иммобилизатор

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

1

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Функционал штатной мультимедийной системы

Если вкратце, то можно выделить основные функции, которые выполняет мультимедийная система:

• Мультимедиа;
• Навигационная система;
• Bluetooth + E-Link соединение с телефоном;
• Вывод изображения на дисплей при движении задним ходом + обнаружение препятствий.

Вполне себе современная мультимедиа с исчерпывающим, на наш взгляд, перечнем того, что должна уметь делать ММС. Ну, наверное, остается только добавить вывод показаний датчиков на дисплей. Но это уже другая история. Здесь мы не будем останавливаться и разбирать, что и как там работает, а ограничимся лишь общим перечислением, и постараемся уделить больше внимания процессу установки.

Кстати, скорее всего, у вас есть еще один вопрос — а на какие автомобили можно поставить? Так вот, позиция завода, отраженная в ТИ по установке, следующая:

От себя можем добавить, что, на первый взгляд, данный девайс можно приспособить на любой Шевик. По крайне мере, посидев и, пораздумав над способами подключения и составляющими, мы не нашли ничего такого, что помешало бы использовать ее на более ранних моделях: разъемы питания от обычной магнитолы, все остальное в комплекте, панель в месте установки особо и не менялась. Единственная морока, которая, мы считаем, может возникнуть — это установка камеры заднего вида. В случае если на вашем автомобиле нет жгутов под датчики парковки и камеру, а вам хотелось бы иметь возможность использовать эту функцию, придется повозиться.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Распиновка контактов монтажного блока предохранителей Нива Шевроле

Авто поставляется на рынок с несколькими разновидностями монтажных блоков. Точная разновидность устройства зависит от комплектации транспорта и его года выпуска. Дальнейшее описание приведено на примере Bosch M,1,5,4:

• 1 – система зажигания цилиндров;
• 2 – пустой;
• 3 – контакт присоединения топливного насоса;
• 4 – шаговый двигатель;
• 5 – свободен;
• 6 – присоединение главного предохранителя охлаждения силовой установки;
• 7 – входящий импульс от МРВ;
• 8 – пуст;
• 9 – штатный спидометр;
• 10 – не занят;
• 11 – датчик детонации;
• 12 – подача напряжения для сенсоров;
• 13 – L-line;
• 14 – масса на кузов от форсунок;
• 15 – управление приводами форсунок для 1-4 цилиндра;
• 16/17 – не используются;
• 18 – питание устройств от 12 вольт;
• 19 – общий кабель массы электроприборов;
• 20 – подача зажигания на 2 и 3 цилиндры;
• 21 – клемма шагового мотора;
• 22 – лампа проверки двигателя;
• 23 – пуст;
• 24 – масса шагового мотора;
• 25 – выход реле системы кондиционирования воздуха;
• 26/29 – шаговая силовая установка;
• 27 – напряжение на клемму №15 замка зажигания;
• 28 – пуст;
• 30 – масса сенсоров управления мотором;
• 31/32 – не применяются;
• 33 – контроль настроек драйверов форсунок цилиндров №2/3;
• 34-36 – пусты;
• 37 – устройство запитки главного реле;
• 38-40 – не задействованы;
• 41 – подача запроса модуля кондиционирования воздуха внутри салона;
• 42 – пустой;
• 43 – контрольный сигнал тахометра;
• 44 – подача сигнала от потенциометра;
• 45 – ДТОЖ;
• 46 – контроль главного реле;
• 47 – устройство подтверждения допуска к программированию ЭБУ;
• 48 – низкий уровень импульса от ДПКВ;
• 49 – противоположное значение;
• 50-52 – пустые;
• 53 – получение импульса от ДПДЗ;
• 54 – детальрасхода топлива;
• 55 – K-line.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

https://www.youtube.com/watch?v=lOrs5QhybBQ

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

• справа;
• слева;
• со стороны радиатора;
• со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Заключение

Существуют дополнительные потребители, которые не были указаны. Они могут питаться параллельно от описанных цепей или иметь собственный предохранитель. Проводка автомобиля выполнена медными соединительными проводами с разноцветной оплеткой и уложена по кузову в специальных защитных чехлах под пластиковым декором.

Автомобиль, предназначенный для активного отдыха, и уж тем более, заявленный, как внедорожник, должен быть максимально независимым от системы электроснабжения, но требования современного пользователя накладывают свои коррективы. Надо отметить, что подобная схема оборудования электроприборов успешно применяется и на других моделях ВАЗ.
