Лада приора: электросхема ваз 2170

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Где находится блок комфорта Приора

Распиновка блока комфорта Приора

Основными, важными элементами устройства являются:

1. Так называемые драйвера управления. Каждый драйвер отвечает за набор определенных функций.
2. Приемник транспондера.
3. Управление реле.
4. Трансивер. Осуществляет связь с модулем, установленным в двери.
5. 2 разъема. Первый отвечает за подачу питания, второй за передачу необходимой технической информации.

Нажать для увеличения

Для обеспечения правильной работы всех элементов подключаемых к разъемам блока комфорта необходимо изучить правильную распиновку (нумерованную схему подключения проводов к контактам). Схема блока комфорта для приоры при ее детальном изучении не представляет особой сложности.

Схемы электрических соединений

Схема электрических соединений жгута панели приборов

1, 2, 3 — колодки жгута панели приборов к жгуту переднему;

4 — колодка жгута панели приборов к жгуту заднему;

5 — контакты колодки монтажного блока;

6 — выключатель сигнала торможения;

7 — комбинация приборов;

8 — модуль управления светотехникой;

9 — модуль надувной подушки безопасности водителя;

10 — выключатель звукового сигнала;

11 — колодка диагностики;

12 — переключатель режимов бортового компьютера;

13 — выключатель зажигания;

14, 15 — колодки к блоку управления электроусилителем;

16 — контроллер электропакета;

17 — переключатель световой сигнализации;

18 — переключатель стеклоочистителей;

19 — моторедуктор распределения воздушного потока;

СУЩЕСТВУЮТ ДВА ОТЛИЧИЯ

Быть водителем «десятки», к тому же не оказаться в прошлом. На сегодняшний день известно множество так называемых «машин времени», за рулем которых попадаешь на несколько десятилетий назад.

В конце 80-х большой популярностью славились автомобили «Ауди», «Ситроен», «Ровер» со своими приборными панелями с крупными клавишами по краям. В решении эргономики ВАЗ-2110 сконструирована не очень хорошо — рулевое колесо перекрывают индикаторные лампы на клавишах.

Был бы руль немного поменьше, может быть раньше так и планировалось сделать, однако запоздали с усилителем руля, зато унифицированная баранка подошла своевременно. В результате получили меньше расходов, а удобства не прибавилась. К тому же, большинство ВАЗ-2110, прошлогоднего года выпуска, были оборудованы аналогичным расположением приборов, схожих с панелью «Приоры», но само собой с различной панелью с отсутствием клавиш на козырьке.

Автомобиль ВАЗ-21104. выдержав подготовку перед продажей, визуально отличим от «десяток», на которых ездили иногда в редакцию. Нам обычно приходилось ставить максимальный рекомендуемый кастор, устанавливать растяжку, между опорами передних стоек. Тем самым происходила нормализация управления и реактивное усиление руля. Во время тестирования автомобиля можно удивиться столь замедленной реакцией и большим люфтом руля, ведь тест-драйвы ВАЗ так и должны проходить.

Автомобиль «Приора» с более жестким кузовом при кручении на 40%, однако ведет себя иначе. Не смотря на то, что электро-усилитель связан с такой же «медленной» рейкой, автомобиль не совсем шустрый в управляемости, но довольно таки выглядит вполне цельным, учитывая предположения его поведения в повороте. Можно сказать, что усилитель ведет себя нормально и обеспечивает уверенную реакцию в средних диапазонах скоростей. Однако, хотелось бы чего-то большего, когда в S-образных тесных виражах приходится работать рулем немного чаще. Предшественницы «Приоры» принимали к действию водительские команды. Может быть с подходящими шинами всё окажется намного лучше, но на «Приоре» установлены шины 175/65R14 вместо обещанных «185-х».

По сравнению с «десяткой» несомненно трансмиссионный шум стал гораздо менее слышен, к тому же стали тише и другие механические звуки. Отчетливо заметно хорошая робота над шумоизоляцией. Так же присутствует разница в моторах. Остался без похвалы агрегат ВАЗ-21124 (см. ЗР, 2004, №12). Не совсем хорошо осуществлена прибавка объема, нужная, чтобы вписаться в жесткие экологические рамки. Тяжеловат на средних и слаб на высоких оборотах шестнадцатиклапанник. Выяснилась, что нет большой разницы между 8-и и 16-и клапанными двигателями.

Движок у «Приоры» ВАЗ-21126, функционирует намного тише, а также разгоняется быстрее и на высоких оборотах намного шустрее.

Не предсказуемый результат показали замеры салона. Кузов а «Приоре» не изменился, а сидения стали выше на 30 мм в отличие от ВАЗ-2110. Высоким водителям придется немного туговато, нежели водителям среднего роста. Надежда на, что набивка на сидении просядет быстро. Надо выразить благодарность авторам пепельницы, так как, водитель севший за руль автомобиля «Приора» попрощается с курением. Пепельницей неудобно пользоваться, открывается с трудом, зато закрывается легче.

В общем, самое важное — это зазоры. Постоянная проблема с ними на «десятке», можно засунуть пальцы в щель по всей длине между капотом и кузовом почти на каждой машине. Можно вспомнить, замеряя максимальную скорость (ЗР, 2001, №7) самые крепкие щели добавляли скорость 2,1 км/ч

Штампы «Приоры» сконструированы по новому, так как более крупная часть недостатков ушла в прошлое. Это в основном заметно в отсутствии стыка между задним крылом и стойкой, который был постоянно закрыт

Можно вспомнить, замеряя максимальную скорость (ЗР, 2001, №7) самые крепкие щели добавляли скорость 2,1 км/ч. Штампы «Приоры» сконструированы по новому, так как более крупная часть недостатков ушла в прошлое. Это в основном заметно в отсутствии стыка между задним крылом и стойкой, который был постоянно закрыт.

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с: — обрывом линии связи W-Line; — перегоранием драйверов управления; — выгоранием контроллеров отвечающих за корректную работу; — выходом их строя транспондера; — значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора»

Электрическая схема приборной панели (торпедо) ваз-2170 приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

• 1-3 – контактная группа переднего жгута;
• 4 – подача напряжения к соединителю кормовой части;
• 5 – подача питания от панели предохранителей;
• 6 – контактная группа стопов;
• 7 – индикация приборной доски;
• 8 – контроль осветителей;
• 9 – контактная группа аварийных подушек;
• 10 – клаксон;
• 11 – питание диагностического блока;
• 12 – управление бортового ПК;
• 13 – контроллер катушки зажигания;
• 14 и15 – подача напряжения на БУ ЭУР;
• 16 – контроль оборудования электростеклоподъемников;
• 17 – реле аварийной сигнализации;
• 18 – регулятор дворников;
• 19 – распределитель потока воздуха системы вентиляции;
• 20 – печка;
• 21 – привод отопителя;
• 22 – подогрев заднего ветрового окна;
• 23 – бортовые часы;
• 24-25 – подключение радио;
• 26 – кнопка аварийки;
• 27 – подсветка бардачка;
• 28 – кнопка управления подсветкой вещевого ящика;
• 29 – пучок проводки на зажигание;
• 30 – на плату управления аварийной подушкой.

Габаритные огни

Например, схема электрическая Лада Приора универсал имеет функцию как автоматического, так и ручного включения габаритных огней. Само включение происходит после поворота ручки габаритных огней и фар на приборной панели. Срабатывает контакт, включаются огни.

В схеме стоят предохранители, которые служат для защиты от перенапряжений и замыканий. Питание подается на лампу, расположенную на приборной панели. Для регулировки яркости огней применяется специальный регулятор, расположенный на модуле управления освещением.

Схема фар Приоры отличается от иных автомобилей. Схема электрическая ВАЗ Приора содержит датчик освещения, а также блок управления освещением. После включения зажигания и кнопки управления освещением срабатывает электронный блок, отвечающий за управление освещением.

Если освещенности не достаточно на улице, то на блок поступает сигнал от датчика, который расположен на лобовом стекле. Там же находится и датчик дождя. После получения подобного сигнала электронный блок управления подает питание на катушку электромагнитного реле. Подается питание на фары.

Электрическая схема автомобиля ЛАДА ПРИОРА

Для всех владельцев легкового отечественного автомобиля Lada Priora, а также для сервисных автоэлектриков, которые занимаются ремонтом авто, предлагаем для ознакомления цветные качественные электросхемы, с указанием всех предохранителей, реле, вентиляторов и других модулей. На Лада Приора имеется двигатель 1,6 литров 16 клапанов, антиблокировочная система тормозов (АБС), кондиционер. Материал предназначен для специалистов по электрооборудованию и работников предприятий, занятых техническим обслуживанием и ремонтом автомобилей, может использоваться при обучении персонала СТО.

One thought on “Электрическая схема Лады Приора в деталях”

В настоящих материалах в предельно простой и доступной форме представлено описание работ по техническому обслуживанию и ремонту автомобилей ВАЗ Лада Приора в пошаговом режиме с использованием готовых запчастей в условиях гаражной мастерской. Изучены вероятные неисправности, рассмотрены методы их устранения.

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

АВТОМОБИЛЬНЫЕ ЭЛЕКТРОСХЕМЫ

Для данного автомобиля и на данный момент выхода статьи не получилось найти полную электросхему. Мы привыкли видеть электросхему автомобиля как рисунок самой схемы, смонтированный по контурам корпуса авто. Это облегчает поиск деталей электропроводки указывая их местонахождение относительно кузова автомобиля. Такая схема называется монтажная и по сути доступная большинству автомобилистов. Схемы которые удалось найти для этой публикации не всегда понятны для людей без технического образования и не отражают полноты и целостности всей, так сказать, картины. Поскольку те 8 схем, что выложены здесь представляют собой отдельные участки общей цепи, то пришлось, для некоторой ясности, сделать и девятую общую, на которой хотя бы и стрелками, но наглядно продемонстрировать как и какие соединительные колодки связывают эти схемы между собой.

общая схема

Далее схемы собранные “в кучу” на общей представлены раздельно и более качественно. Для удобства элементы схем подписаны прямо на схемах, кроме схемы зажигания:

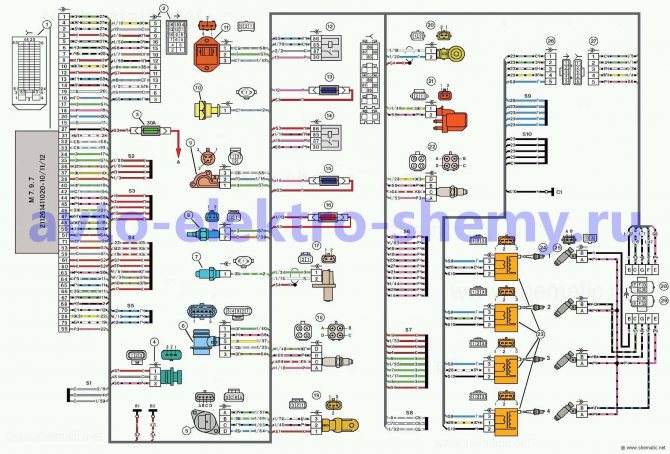

Электросхема зажигания на ВАЗ-2170 (Приора):

электросхема зажигания на ВАЗ-2170 (Приора)

1. – контроллер М7.9.7
2. – колодка подключения жгута системы зажигания к разъёму жгута панели приборов
3. – блок с основным предохранителем 30А
4. – датчик скорости
5. – электрорегулятор холостого хода
6. – датчик расхода воздуха
7. – датчик прибора показаний температуры охлаждающей двигатель жидкости
8. – датчик температуры охлаждающей двигатель жидкости
9. – датчик положения заслонки дросселя
10. – датчик лампы контроля давления масла
11. – датчик неровной дороги
12. – реле включения электробензонасоса
13. – предохранитель (15 А) в цепи питания электробензонасоса
14. – реле зажигания
15. – предохранитель (15 А) питания реле зажигания
16. – предохранитель (7,5 А) в цепи питания контроллера автомобиля
17. – датчик определения положения коленчатого вала
18. – датчик расхода кислорода
19. – датчик фаз
20. – датчик определения детонации
21. – электромагнитный клапан на продувку адсорбера
22. – диагностический датчик кислорода
23. – катушки свечей зажигания
24. – свечи
25. – форсунки
26. 26-27 – колодки соединения жгутов проводов катушек зажигания с жгутом проводов системы зажигания
27. 28-29 – колодки соединения жгутов проводов системы зажигания со жгутом проводов управления форсунками

А – на клемму (+) «плюс» аккумуляторной батареи B1 и B2 – точки заземления жгута проводов системы зажигания С1 – точка заземления жгута проводов от катушек зажигания

Далее схемы по порядку:

Электросхема щитка приборов ВАЗ-2170 (Приора)

Приборная панель ВАЗ 2170 Приора

Электросхема переднего жгута проводов автомобиля LADA 2170

Электросхема переднего жгута проводов автомобиля LADA 2170

Электросхема дополнительного заднего правого жгута (задней двери) на ВАЗ-2170

Электросхема дополнительного заднего правого жгута (правой передней двери) на ВАЗ-2170

Электросхема дополнительного заднего левого жгута (левой передней двери) на ВАЗ-2170

Электросхема дополнительного заднего левого жгута (левой передней двери) на ВАЗ-2170

Электросхема подсветки номерного знака на ВАЗ-2170 (Приоре)

Электросхема подсветки номерного знака на ВАЗ-2170 (Приоре)

Электросхема дополнительного заднего правого жгута (задней двери) на ВАЗ-2170

Электросхема дополнительного заднего правого жгута (задней двери) на ВАЗ-2170

Электросхема соединений заднего жгута проводов на Приоре — ВАЗ-2170

Электросхема соединений заднего жгута проводов на Приоре — ВАЗ-2170

Похожие авто электро схемы

• Электросхема Renault Symbol (0)
• Электрические схемы CHERY TIGGO с 2005 г.в. (0)
• Схема электропроводки Шевролет Лачетти. (0)
• Схемы электропроводки Рено Меган исполнения NT8169А с октября 1999 г. (0)
• Схемы электропроводки ТагАЗ (0)

Замена блока комфорта Приора

Перед тем как приобрести новое изделие вы должны быть уверены в том, что причина неисправности кроется именно в нем. Для этого можно установить в вашем автомобиле заведомо исправный блок и протестировать работу проблемных агрегатов. Если с новым, исправным устройством работа электропотребителей осуществляется в штатном режиме, старый блок комфорта неисправен. В ином случае используйте комплексный подход, проверьте предохранители, реле, проводку, всевозможные приводы. Другими словами всю техническую цепочку, с которой обычно соприкасается неисправный узел при работе.

Замена устройства выполняется за 7 простых шагов:

1. Ставим автомобиль на стояночный тормоз.
2. Открываем капот, ослабляем крепление минусовой клеммы и скидываем ее с аккумулятора.
3. Перемещаемся в салон автомобиля. Для удобства работы, откатываем передние сиденья на максимальное расстояние назад в салон.
4. Приготавливаем инструмент. При помощи отвертки выкручиваем крепежные болты и демонтируем 2 боковые стенки.
5. При помощи ключа на 10 откручиваем две гайки креплений.
6. Аккуратно вынимаем сам блок. В процессе извлечения вращайте изделие таким образом, чтобы оно не ударялось о другие элементы. Отключите два контактных разъема, первый – питание, второй — информационный.
7. Извлеките неисправное изделие, установите новое.

В дальнейшем, для того чтобы провести осмотр, диагностику или ремонт блока комфорта приоры, потребуется снять его защитный корпус. При покупке нового блока сохраняйте кассовый или товарный чек. В случае покупки неисправного устройства это позволит вам вернуть или обменять его на новое. Цены на изделие различаются в зависимости от конкретного продавца и составляют от 2500 рублей до 10 000 рублей.

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с:
— обрывом линии связи W-Line;
— перегоранием драйверов управления;
— выгоранием контроллеров отвечающих за корректную работу;
— выходом их строя транспондера;
— значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора»

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Габаритные огни

Например, схема электрическая Лада Приора универсал имеет функцию как автоматического, так и ручного включения габаритных огней. Само включение происходит после поворота ручки габаритных огней и фар на приборной панели. Срабатывает контакт, включаются огни.

В схеме стоят предохранители, которые служат для защиты от перенапряжений и замыканий. Питание подается на лампу, расположенную на приборной панели. Для регулировки яркости огней применяется специальный регулятор, расположенный на модуле управления освещением.

Схема фар Приоры отличается от иных автомобилей. Схема электрическая ВАЗ Приора содержит датчик освещения, а также блок управления освещением. После включения зажигания и кнопки управления освещением срабатывает электронный блок, отвечающий за управление освещением.

Если освещенности не достаточно на улице, то на блок поступает сигнал от датчика, который расположен на лобовом стекле. Там же находится и датчик дождя. После получения подобного сигнала электронный блок управления подает питание на катушку электромагнитного реле. Подается питание на фары.

Системы кондиционирования

Одним из потребителей является отапливающее устройство. Оно является частью системы климатического контроля. С данной системой работает контроллер управления. Работа автоматическая. Водитель лишь только выставляет определенные параметры.

На автомобилях электрическая схема ВАЗ Приора может содержать системы кондиционирования воздуха. После нажатия на кнопку срабатывает реле, включается компрессор, подается питание на электромагнитную муфту, включается насос. Турбокомпрессор кондиционера начинает вращение, создавая давление, и по системе начинает регулировать хладагент.

Системы кондиционирования

Одним из потребителей является отапливающее устройство. Оно является частью системы климатического контроля. С данной системой работает контроллер управления. Работа автоматическая. Водитель лишь только выставляет определенные параметры.

На автомобилях электрическая схема ВАЗ Приора может содержать системы кондиционирования воздуха. После нажатия на кнопку срабатывает реле, включается компрессор, подается питание на электромагнитную муфту, включается насос. Турбокомпрессор кондиционера начинает вращение, создавая давление, и по системе начинает регулировать хладагент.

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля 2 К контрольному сигнализатору аварийной сигнализации 3 К датчику аварийного давления масла 4 К выключателю стояночного тормоза 5 К блоку управления иммобилизатора 6 К блоку управления подушкой безопасности 7 К выключателю наружного освещения 8 К переключателю указателей поворота (правый борт) 9 К переключателю указателей поворота (левый борт) 10 К блоку управления системы впрыска топлива 11 К датчику отключения подушки безопасности переднего пассажира 12 К датчику непристегнутых ремней безопасности 13 К блоку управления электронного распределителя тормозных сил 14 К клавише “RESET”на подрулевом переключателе (-) 15 К датчику уровня тормозной жидкости 16 К датчику управления антиблокировочной системы тормозов 17 К выключателю дальнего света фар 18 К выключателю освещения комбинации приборов 19 Корпус 20 К клемме “30” аккумуляторной батареи 21 К клемме “15” выключателя зажигания 22 К датчику расхода топлива 23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-) 24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-) 25 К датчику наружной температуры (-) 26 К датчику наружной температуры (+) 27 К датчику уровня топлива 28 К датчику скорости 29 К датчику температуры охлаждающей жидкости 30 Низковольтный вход тахометра 31 Диагностика при производстве комбинации приборов 32 К клемме “L” реле-регулятора генератора

Возможные неисправности проводки

С какими неисправностями в работе бортовой сети автолюбитель может столкнуться:

1. Само устройство не работает. Например, отказывается функционировать система обогрева заднего стекла либо электрический регулятор боковых зеркал. Есть вероятность, что причина кроется в самом устройстве либо предохранителе, который отвечает за его работоспособность.
2. Замыкание в электросети. Как сказано выше, проблема замыкания обычно проявляется в результате нарушения изоляции на том или ином участке. Чтобы не допустить этого, укладка проводов должна осуществляться в местах, где отсутствуют какие-либо движущиеся элементы.
3. Обрыв проводки. Данная неисправность характерна для многих авто российского производства.Чтобы не допустить обрыва, учтите рекомендации, описанные пунктом выше.
4. Выход из строя предохранительного элемента. Если вы замечаете, что в работе тех или иных приборов стали появляться неисправности, то для начала следует открыть монтажный блок и проверить целостность самого предохранителя. Есть вероятность, что проблема кроется именно в этом. Обычно предохранительные устройства ломаются из-за слишком высокого напряжения в бортовой сети. Если причина действительно кроется в перенапряжении, то для начала необходимо ликвидировать саму проблему, а уже потом менять предохранители.
5. Отсутствие контакта. Участок цепи при этом может быть целым, но контакт будет отсутствовать. Вероятнее всего, в данном случае проблема кроется в том, что провод немного отошел или контакт на его конце окислился. В таком случае производится зачистка контакта, для этого используется щетка или наждачка, после чего осуществляется повторное подключение провода.

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

• 1 – питание стартера;
• 2 – АКБ;
• 3 – подача заряда от генератора;
• 4 – соединительная колодка на пучок (1 – 3);
• 5-7 – подача питания на приборку;
• 8 – лампа освещения подкапотного пространства;
• 9-10 – головной свет;
• 11 – показатель уровня расширительного бачка тормозов;
• 12 – температура за бортом;
• 13 – привод омывателя;
• 14 – наружная индикация заднего хода;
• 15 – вентилятор системы охлаждения;
• 16 – редуктор печки;
• 17 – резервный резистор;
• 18 – привод дворников;
• 19 – салонный модуль реле и предохранителей;
• 20 – мотор печки;
• 21 – звуковой индикатор тревоги;
• 22 – питание клаксона;
• А1/2, В1/2 – масса.

Перечень элементов схемы электрических соединений жгута проводов заднего LADA PRIORA

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери); 3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери); 4 – боковой указатель поворотов левый; 5 – контроллер электропакета; 6 – боковой указатель поворотов правый; 7 – блок освещения салона; 8 – выключатель контрольной лампы ручного тормоза; 9 – фонарь левый; 10 – фонарь правый; 11 – датчик температуры воздуха салона; 12 – выключатель плафона освещения салона в стойке двери водителя; 13 – выключатель плафона освещения салона в стойке правой передней двери; 14 – выключатель плафона освещения салона в стойке правой задней двери; 15 – выключатель плафона освещения салона в стойке левой задней двери; 16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери); 17 – колодка жгута проводов заднего к колодке жгута проводов дополни- тельного (правой задней двери); 18 – колодки жгута проводов заднего к громкоговорителю заднему правому; 19 – колодки жгута проводов заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3; 24 – фонарь освещения багажника; 25 – дополнительный сигнал торможения; 26 – выключатель привода замка багажника; 27 – плафон освещения салона; 28 – колодка жгута проводов заднего к колодке жгута проводов переднему; 29 – датчик скорости левый задний; 30 – датчик скорости правый задний; 31 – датчик системы автоматической очистки стекол (датчик дождя); 32 – регулятор чувствительности датчика дождя; 33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4; 34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 35 – блок сигнализации системы безопасной парковки; 36 – преднатяжитель ремня безопасности водителя; 37 – преднатяжитель ремня безопасности пассажира; 38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери); 39 – блок управления надувных подушек безопасности; 40 – блок управления системы парковки; 41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка); 42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка); 43 – обогреватель левого сидения; 44 – выключатель электрообогревателей сидений; 45 – обогреватель правого сидения. 46 – колодка жгута проводов заднего к выключателю системы парковки.

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

1. Сначала необходимо переключить тестер в режим вольтметра.
2. Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.
3. Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.
4. Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.
5. Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее (автор видео — канал PRO.Garage).

Если напряжение в цепи полностью отсутствует, можно произвести диагностику возможного короткого замыкания.

Чтобы сделать это, выполните следующие действия:

1. Сначала из блока предохранителей необходимо извлечь деталь, которая отвечает за диагностируемую цепь.
2. Как и в предыдущем случае, мультиметр следует активировать в режим работы вольтметра.
3. Один щуп тестера следует соединить с выходами подключения предохранительного элемента. Убедитесь в том, что все остальное оборудование и девайсы в данной цепи не подключены.
4. Затем немного пошевелите сам проводок — если в этот момент на дисплее будут появляться показатели, это свидетельствует о том, что где-то провод коротит. Проблему необходимо как можно быстрее решать — квалифицированные электрики говорят, что электроцепь до такого состояния доводить в принципе не стоит.

Короткое замыкание обычно появляется на том участке цепи, где стерлась изоляция. Такая процедура может быть проведена с любым компонентом электросхемы, а также с выключателями. Если же диагностика показала отсутствие короткого замыкания, то есть еще один вариант проверки.

В частности, речь идет о поиске возможного обрыва в электросети, процедура выполняет следующим образом:

1. Сначала необходимо обесточить бортовую сеть или только один участок, который вы хотите проверить. Для этого либо отключите клеммы от аккумуляторной батареи, либо просто извлеките предохранительное устройство из места монтажа.
2. Теперь приступаем непосредственно к проверке — щупы тестера следует подключить к двум концам участка электроцепи.
3. Далее, один из щупов следует подключить к кузову авто, вам нужна масса.
4. Если в момент подключения на дисплее тестера начнут появляться показатели, это говорит о том, что на данном участке электроцепи разрывы отсутствуют. В том случае, если изменений никаких нет, то с уверенностью можно сказать, что в проводке есть обрыв.
