Особенности вазовской электропроводки и ее замена

Схема ближнего, дальнего и противотуманного света ВАЗ 2104

Описание элементов схемы активации фар и задних ПТФ:

1. Блоковые фонари.
2. Монтажное устройство с предохранителями.
3. Переключательный элемент освещения оптики в трехрычажном выключателе.
4. тумблер для активации и отключения внешнего света.
5. Переключательное устройство задних противотуманных огней.
6. Задняя оптика автомобиля.
7. Предохранительный элемент электроцепи задних ПТФ.
8. Контрольный световой индикатор противотуманных фонарей, установленный в блоке контрольных лампочек.
9. Индикатор дальнего освещения оптики, установленный на спидометре.
10. Переключатель зажигания.

Р5 — реле, предназначенное для активации и отключения дальнего освещения оптики, а Р6 — для ближнего света.

А — вид на разъем основного фонаря:

1. Колодка ближнего освещения.
2. Выход для подключения дальнего освещения.
3. Разъем заземления.
4. Колодка габаритных фонарей.

Электросхема оптических приборов ближнего и дальнего освещения, а также ПТФ

Б — выход для подключения 30-й клеммы генераторного устройства, а В — контакт печатной схемы задней фары:

1. Для подключения к заземлению.
2. К световому источнику стопового сигнала.
3. К лампочке габаритного освещения.
4. К световому источнику ПТФ.
5. К лампочке освещения, включающейся при активации задней передачи.
6. К световому источнику поворотного указателя.

Инструкция по диагностике и замене электропроводки

Задача электрической проводки автомобиля — обеспечить качественную передачу электрического тока всем потребителям, входящих в схему электрооборудования. Если не работает какой-нибудь прибор или узел, прежде чем менять его, необходимо прозвонить электропроводку, которая соединяет его с источником питания и другими компонентами электросети.

Для проверки электросети необходимо приготовить:

1. Мультиметр.

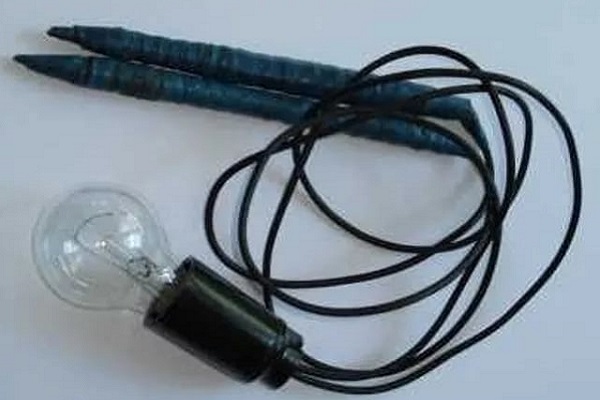

2. Контрольную лампочку на 12 В с двумя проводами.

Фотогалерея

Если появились проблемы с электроприборами, то следует выполнить следующие действия:

1. Проверить напряжение. Для этого мультиметр нужно переключить в режим измерителя напряжения. Один щуп прибора нужно присоединить к массе, роль которой выполняет кузов. Второй подключаем к проводу питания, предварительно сняв его с прибора или устройства. Если тестер показывает наличие напряжения, то все в порядке. Если напряжения нет, источник неисправности находится на отрезке проверяемой цепи.
2. Короткое замыкание. При этом в сети полностью отсутствует напряжение. Для проверки в монтажном блоке нужно извлечь плавкий предохранитель, а тестер перевести в режим вольтметра. Один щуп нужно соединить с клеммами в гнезде предохранителя. При этом все приборы, входящие в проверяемый участок сети, должны быть обесточены. Если при шевелении провода на приборе проскакивают цифры, значит провод закорачивает.
3. Заземление. Так как в автомобилях ВАЗ в основном используется однопроводная схема проводки, необходимо проверить качество заземления, так как минусом для электрооборудования используется кузов. Во время эксплуатации металлические детали кузова окисляются, покрываются ржавчиной, ослабляется их крепление. В этом случае теряется электрический контакт и электроприборы работают с перебоями.

Проверка заземления осуществляется по следующему алгоритму:

1. Снять отрицательную клемму с аккумулятора. Один щуп мультиметра соединить с кузовом машины.
2. Второй щуп присоединяется к проверяемому соединению или точке заземления.
3. При появлении значений на приборе следует их сверить с рекомендуемыми заводскими параметрами. Если значения совпадают, то заземление в порядке.

Проверка целостности цепи. Это проверка необходима для поиска разрывов цепи.

Порядок проверки следующий:

1. Обесточивается проверяемый участок цепи: отсоединяется клемма с минусом на аккумуляторной батарее или вынимается соответствующий предохранитель.
2. Для проверки цепи провода мультиметра присоединяются к ее концам, а один из щупов подключается к массе.
3. Если на табло появляются цифры, это говорит о целостности цепи. Если на экране ничего не появляется, то в цепи есть разрыв.

При замене электропроводки используют штатную проводку или самодельную с использованием элементов от штатной. Можно использовать проводку от другого автомобиля, если она подходит по своим характеристикам.

Для правильного подбора проводов следует хорошо изучить электросхему автомобиля.

Для замены проводки нужно разобрать переднюю часть салона автомобиля. Если не хватает длины проводов, их следует нарастить. Все соединения нужно хорошо заизолировать. Провода лучше соединять пайкой. Нежелательно концы проводов скручивать.

Ремонт и переборка генератора ВАЗ-2107 37.3701

В данном материале речь пойдет о том, как отремонтировать и перебрать генератор ваз-2107 марки 37.3701. Данный мануал подойдет практически ко всем классическим генераторам, Г-222 и другим. Принципы сборки и разборки у всех одинаковые. Главное при таких работах запастись качественным запасными частями, ибо самое сложное и трудоемкое тут — сам процесс работы, и поэтому обидно будет перебирать и разбирать генератор заново из за того что там через месяц зашумит подшипник или снова выгорит диодный мост. Нам в идеале понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник, можно обойтись и без него). Так же хорошо иметь под рукой щетку по металлу или щетки в виде насадок на дрель. Вобщем, поехали…

Итак сам генератор:

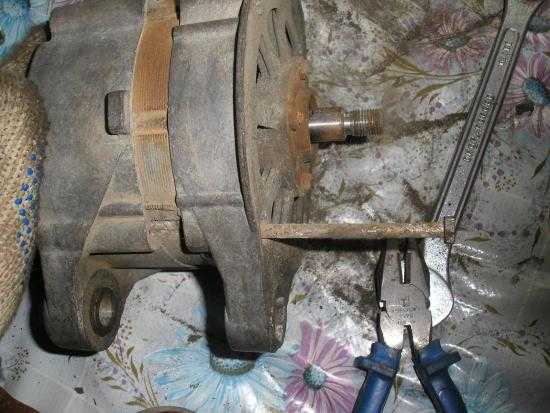

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

В середине 90-х годов начался массовый переход российских моделей с карбюраторной на инжекторную систему питания. Эта переквалификация коснулась и автомобилей ваз 2107, 21074. В результате модель получила новые элементы, конструктивно отличающие ее от предшественника:

• электрический бензонасос. Осуществляет забор топлива из бака, поддерживая постоянное давление в топливной магистрали. Вариация с карбюратором имела механический бензонасос;
• топливные форсунки, которые осуществляют впрыск непосредственно в камеру сгорания. Поэтому бензовоздушная смесь образуется непосредственно в камере сгорания. На предыдущей модификации смесь образовывалась вследствие открытия воздушной заслонки карбюратора;
• новые блок управления двигателем, который определяет момент впрыска и принудительно совершает его. Топливная смесь попадает в цилиндры принудительно с инжекторной системой, в то время как в карбюраторе подача топлива осуществляется за счет разреженного давления после открытия клапана.

Соответственно, электрическая схема Лады несколько изменилась:

• добавилась колодка жгута проводов к топливной рамке;
• были подведены свои провода от контроллера к жгуту системы зажигания;
• появились датчики радиатора и вентилятор;
• электробензонасос тоже был подключен в схему;
• сам ваз 21074 инжектор получил датчики массового расхода воздуха, кислородный показатель, положения коленвала, а также специальный клапан в самой магистрали.

У ВАЗа с двигателем типа инжектор возникает меньше проблем. Множество электронных реле управления оборудованием вполне надежны. Однако система все же не лишена недостатков. С аккумулятором некоторые зарядные устройства не дружат, блок управления электропневмоклапаном иногда сбоит, не срабатывает включатель света при открытии передней двери.

Помочь разобраться с описанием и ремонтом поможет электросхема ваз 2107 с инжектором. Далее указана цепь для моделей, оснащенных генератором 37.3701.

Электрические стеклоподъёмники

Некоторые автовладельцы устанавливают на свои ВАЗ 2104 электрические стеклоподъёмники.

Схема подключения электрических стеклоподъёмников «Форвард» в передние двери ВАЗ 2104 довольно проста

Особенности монтажа таких стеклоподъёмников на ВАЗ 2104 определяется размером и конструкцией окон передних дверей. В отличие от других классических моделей ВАЗ в передних дверях четвёрки (как и у ВАЗ 2105 и 2107) отсутствуют поворотные форточки. Полностью опустившиеся передние стёкла занимают больше пространства внутри корпуса двери.

Видео: монтаж на передние двери ВАЗ 2107 стеклоподъёмников «Форвард»

При выборе электрических стеклоподъёмников следует предусмотреть наличие свободного пространства для установки электромотора и механизма привода.

Видео: установка на ВАЗ 2107 стеклоподъёмников «Гранат»

Таким образом, самостоятельный ремонт электрооборудования ВАЗ 2104 для неискушённого автовладельца обычно ограничивается заменой предохранителей, реле и сигнальных ламп, а также поиском обрыва электропроводки. Сделать это, имея перед глазами схемы подключения электрических приборов, довольно просто.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Новизна автомобильных ВАЗ электросистем с инжекторным двигателем

Вот такой проходило путь напряжение от аккумулятора к свечам. Поэтому как, сразу только вы заметите, что засветилась лампа контрольная зарядки. Аккумулятор служит для электроэнергией обеспечения бортовой сети автомобиля при двигателе выключенном, а также для запуска силовой посредством установки подачи питания на стартер. Электронные включены устройства в общую электросхему автомобиля. Проходя выпрямитель через, переменный ток преобразуется в постоянный. они Конструктивно не отличаются. Дорогостоящее обслуживание в официальных центрах сервисных, которое предусмотрено изготовителем. Инжекторные двигателя вариации ВАЗ успели подтвердить высокие характеристики эксплуатационные и надежность электронных систем зажигания и Отличия.

Поскольку в электросхеме часто ВАЗ применяются предохранители старого образца, то встречаются часто окисления или ослабевание зажимов монтажном в контактов блоке. Движение можно начинать после уже запуска, не опасаясь рывков и провалов, карбюратору свойственных; Уменьшение планового обслуживания электрооборудования.

ВАЗ Позже стали оборудоваться источниками тока монтажном В типа блоке старого образца, которым часть комплектуется ав-томобилей, предохранители размеще-ны по порядку слева номеров направо. Фонари освещения номерного Схема.

знака расположения предохранителей нанесена на крышке что, блока позволяет быстро сориентироваться в случае предохранителя перегорания. Уменьшение регулировочных работ с карбюратором — позволяет электроника снизить расход топлива и сделать двигателя работу более экологичной. Недостатки У системы есть впрыска и некоторые изъяны, в частности: Без прибора диагностического выявить неисправность в системе управления довольно двигателем трудно; Штатная проводка не позволяет неисправности искать с помощью контрольной лампы; Заводская чаще инструкция всего предписывает обращаться в сервисный для центр диагностики. Задать вопрос автомеханику mail e-Ваш не будет опубликован.

Диагностика неисправностей

Итак, если вы хотите произвести проверку работоспособности всех элементов схемы электропроводки, необходимо придерживаться определенных действий. Если в работе оборудования имеются проблемы, то в первую очередь необходимо проверить, рабочие ли предохранители, установленные в блоке. Если с предохранителями все в порядке, а не работает, к примеру, оптика, то нужно будет проверить лампы. Если с ними все в норме, то осуществляется прозвонка проводки с помощью тестера.

В том случае, если машина вовсе не заводится, нужно будет выполнить следующие действия:

1. Сначала произведите проверку АКБ, как сказано выше, полный разряд может стать причиной невозможности запуска двигателя.
2. Если АКБ заряжен, нужно прозвонить участок цепи от катушки зажигания до генератора. Часто случается такое, что виной всему обрывы. При выявлении обрывов в схеме электропроводки необходимо заменить провода. Если вы заметили, что на контактах соприкосновения имеются окисления, то их необходимо ликвидировать. Для этого контакты либо меняются, либо зачищаются.
3. Если катушка не дает искру, мотор завести не получится. Чтобы проверить, есть ли искра, вытащите высоковольтный провод и поднесите его к массе, то есть к железу (кузову, например). Ваш помощник в этот момент должен крутить стартер, чтобы запустить ДВС. В момент попытки запуска между проводом и массой должна промелькнуть искра.
4. Троение двигателя и невозможность его запуска часто связана с эксплуатацией плохих свечей зажигания. Препятствовать нормальной работе силового агрегата может нагар и налет, который появляется на электродах. Соответственно, при слишком большом слое налета появление искры будет невозможным. Чтобы решить проблему, необходимо произвести очистку свечей, подробную инструкцию вы найдете тут.

 Загрузка …

Вспомогательные электроприборы «четвёрки»

К числу вспомогательных элементов обычно относят:

• приборы управления;
• осветительные элементы;
• вспомогательные эксплуатационные устройства;
• электрооборудование комфорта.

Среди приборов управления выделяется замок зажигания, который обеспечивает надлежащую коммутацию всех электрических цепей автомобиля, включая запуск и отключение стартёра. В модификациях с инжектором работа двигателя находится под полным контролем процессора ЭБУ.

Осветительные приборы «четвёрки» значительно изменились по сравнению с ВАЗ 2102. Все элементы освещения задней части кузова объединились в пару блок-фар. Они включают в себя габаритные огни, сигналы поворота, стоп-сигналы и фонари заднего хода.

Передние блок-фары стали прямоугольными и приобрели гидрокорректоры. Среди вспомогательных эксплуатационных приборов особую роль играют датчики, обеспечивающие автоматическое поддержание параметров работающих систем в заданных диапазонах. Они же информируют водителя о случаях нештатного поведения подконтрольных систем.

Приборы комфорта представлены электрическими элементами систем вентиляции и обогрева, очистителями стёкол, вспомогательными лампочками и аудиосистемой.

Схема предохранителей и реле 2107

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.
