Схема электропроводки ваз 2110

Видео «Как производится ремонт проводки своими силами»

Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).

Проводка в автомобиле выполняет одну из наиболее значимых ролей, так как фактически является связующим звеном многих функциональных элементов автомобиля. В Ваз 2110 замена проводки осуществляется в случае её неисправности, либо если владелец решил провести модернизацию. Это, в свою очередь, поможет существенным образом повысить эффективность функционирования электронных систем автомобиля. Зачастую старая проводка просто не выдерживает нагрузки различных дополнительных высокотехнологичных устройств. Замена проводки в Ваз 2110 может быть легко проведена и своими силами.

Общие принципы функционирования электрооборудования на автомобилях семейства ВАЗ-2110

Основные принципы работы электрической проводки на ВАЗ 2110 с карбюраторным и инжекторным двигателями:

1. Все электрооборудование и приборы, питающиеся от напряжения, основаны на однопроводном соединении. Специалисты концерна ВАЗ при разработке схемы бортовой сети продумали, чтобы электроцепи определенной расцветки отвечали за конкретные опции. Поэтому определенные приборы соединяются посредством электролиний определенных цветов. Благодаря этому владелец машины может сам разобраться в схеме электросети, что позволит самостоятельно выполнять ремонт.
2. Отрицательный контакт любого электроприбора на ВАЗ 2110 является массой. Он подключается к кузову транспортного средства.
3. Положительный контакт от АКБ на ВАЗ всегда имеет красную расцветку. Поэтому при выполнении ремонта не рекомендуется менять цвет электроцепи.
4. Каждая электросистема, подключенная к бортовой сети, обладает отдельным жгутом с электроцепями.
5. «Десятка» устроена таким образом, что при активации АКБ на все электроприборы и оборудование подается напряжение. Поэтому при выполнении ремонта электропроводки от аккумулятора надо обязательно отключать отрицательную клемму.
6. Часть автомобилей ВАЗ 2110 оснащаются . Такой тип системы стал использоваться для обеспечения более качественной искры, по сравнению с контактным вариантом. Хорошая искра нужна для обеспечения эффективного сгорания горючей смеси. Для качественной работы бесконтактной системы зажигания требуются .

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Из чего состоит электросхема ВАЗ-2111

Схема электричества, встроенная в ВАЗ-2111, состоит из таких компонентов:

• блок-фара – подает свет на фару, в соответствии с чем водитель получает возможность свободно видеть перед собой дорогу даже в темное время суток;
• датчики, которые показывают износ передних тормозных колодок (очень важная деталь, ведь без тормозов автомобиль может легко попасть в аварийную ситуацию);
• датчик, провоцирующий включение электродвигателя, подходящего к вентилятору;
• электродвигатель вентилятора, охлаждающего двигатель (если двигатель не охлаждать, но будет перегреваться и в конце концов в самый неподходящий момент сгорит);
• звуковой сигнал;
• генератор;
• датчик, отражающий уровень наполненности маслом;
• блок, отвечающий за контроль и регуляции электромагнитного клапана, находящегося в карбюраторе;
• контроллер, проверяющий состояние отопителя;
• выключатель клапана рециркуляции;
• лампа, освещающая рычаги управления отопителем, создана для удобства собственника авто;
• коммутатор;
• конечный выключатель карбюратора;
• датчик, фиксирующий значения контрольной лампы давления масла в ВАЗ-2111;
• свечи зажигания;
• клапан карбюратора, работающий от электромагнитного поля;
• прибор учета, указывающий на температуру в ВАЗ-2111 охлаждающей жидкости, антифриза или тосола;
• датчик, распределяющий функционирование зажигания;
• катушка, отвечающая за зажигание;
• стартер;
• двигатель, работающий от электричества, заводящий вентилятор отопителя;
• добавочный резистор электродвигателя, подходящего к отопительному прибору;
• датчик, показывающий скорость движения автомобиля;
• выключатель освещения заднего хода ВАЗ-2111;
• микроскопический моторедуктор привода заслонки отопительного изделия;
• клапан, регулирующий рециркуляцию;
• датчик, фиксирующий уровень тормозной жидкости;
• колодка, отвечающая за подключение электрического двигателя омывателя заднего стеклянного полотна;
• батарея на аккумулятор;
• элекродвигатель, который приводится в действие во время очищения заднего стекла от грязи и налипания осадков;
• датчик, показывающий значения оставшейся омывающей жидкости для очистки стеклянных поверхностей ВАЗ-2111;
• прибор учета, отображающий на панели приборов уровень охлаждающей жидкости;
• моторедуктор, который отвечает за очистку ветрового стекла;
• монтажный блок;
• колодки, подключающие жгут освещения предупредительного формата;
• переключатель с одного варианта освещения на другой, когда речь идет о наружном освещении;
• комбинация приборов;
• устройство, отключающее противотуманный свет, находящийся сзади ВАЗ-2111;
• лампа, контролирующая поступление противотуманного освещения;
• лампа, показывающая обогрев заднего стекла;
• часовой механизм;
• выключатель, срабатывающий при достаточном обогреве заднего стекла;
• переключатель, размещенный прямо под рулем машины;
• колодка, переключающая провода при монтаже блок-фар иного формата;
• контроллер освещения приборов;
• выключатель зажигания машины;
• колодки, обеспечивающие быстрое и своевременное подключение жгута проводов, идущих к очистителям фар;
• розетка для лампы переносного типа;
• плафон, освещающий салон индивидуально;
• выключатель сигнала «стоп»;
• блок, подходящий к бортовой конструкции регулировки;
• датчик, определяющий показатели топлива в ВАЗ-2111;
• выключатель сигнализации, которая указывает на аварийную ситуацию;
• датчик, показывающий состояние ремня безопасности шофера;
• прикуриватель;
• подсветка пепельницы;
• устройство, приводящее освещение вещевой полки в отключенное состояние;
• указатели поворота, находящиеся по бокам;
• колодка, подключающая компьютер, который конструкторы ВАЗ-2111 называют бортовым;
• выключатели, встроенные в стойках дверей, находящихся сзади;
• фонарь, освещающий багажное отделение;
• датчик, фиксирующий температурный режим системы отопителя;
• фонари, размещенные снаружи;
• фонари, расположенные внутри машины на задней поверхности;
• фонари, подсвечивающие на ВАЗ-211 номерной знак;
• компонент электросхемы, обогревающий заднее стекло;
• колодка, обуславливающая подключение добавочного стоп-сигнала.

Как определить наличие неисправности электрической сети

В первую очередь загорится красная лампочка, сигнализируя о сбое или серьезных проблемах в электрических системах автомобиля, даже если вы поставили европанель вместо заводского варианта. Незамедлительно предпримите следующие шаги по определению таковой и ни в коем случае не игнорируйте предупреждение, для этого лампочку и сделали угрожающе красного цвета. Не игнорируйте проблему!

Начинаем диагностику:

• посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает ли. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Не имеет также решающего значения, стандартная у вас комплектация или на 16 клапанов;
• проверяем предохранители на ВАЗ-2112 согласно схеме электрооборудования, о которой мы говорили выше. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Если лампочка погасла, значит, проблему мы решили;
• если красного света на приборной панели не стало меньше, нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Печка не дует в ноги на ВАЗ-2112

Это некоторые рекомендации по устранению широко распространенных трудностей, связанных с неисправностью электрических сетей автомобиля ВАЗ-2112 на 8 или на 16 клапанов. Конечно, в этом обзоре невозможно исследовать все неисправности и предоставить информацию об их устранении. Например, где искать причину обесточивания «поворотников» или насосов, обеспечивающих стабильное функционирование транспортного средства.

Как хорошо, что сотрудничество автолюбителей и их своевременные подсказки помогают экономить время, деньги и нервы, когда автомобиль нуждается в починке.

Схема дополнительных предохранителей

Кроме вышеуказанных основных, существуют дополнительные предохранители. Они предназначены для запуска бензонасоса, системы управления двигателя и т. д. и находятся справой стороны панели приборов снизу.

Схема дополнительного блока предохранителей ВАЗ 2112

Распределители элементов дополнительного блока с расшифровкой представлены в таблице.

Разъёмом для компьютерной диагностики оснащены только инжекторные автомобили ВАЗ 2112.

Общие сведения

Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

• воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
• запуск мотора;
• работу головных осветительных приборов в ночное время для освещения дорожного полотна;
• противотуманные фары при движении в условиях ограниченной видимости;
• световую индикацию приборной шкалы;
• габаритные огни для обнаружения автомобиля в темное время суток;
• поворотных указателей;
• сигнальные устройства.

Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)

Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

• «дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
• звуковых сигналов, в случае экстренного события;
• поиск искры при отказе двигателя;
• проигрывателя компакт-дисков, а также радио;
• стеклоподъемников;
• обогревателей лобового и заднего стекла;
• ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей.

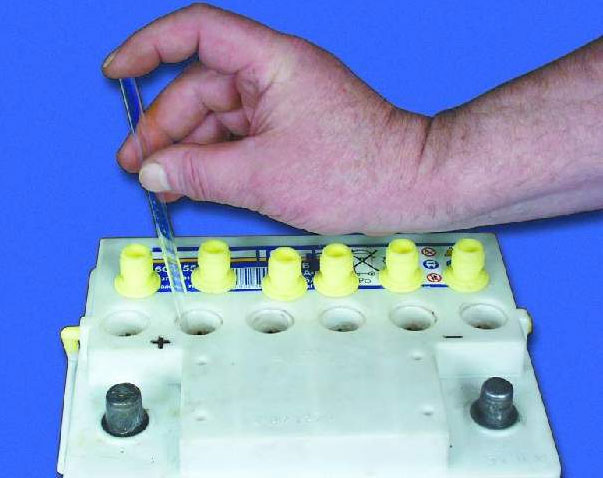

Обслуживаемая АКБ

Источники питания в авто и зажигание

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

•  запуска двигателя электростартером;
•  подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

1. увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
2. повышенную мощность и более долгую продолжительность искрового разряда;
3. увеличенный срок эксплуатации свече зажигания;
4. контакты прерывателя практически не выходят из строя;
5. топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
6.  облегчается запуск двигателя;
7. мотор становится приемистей и экономичней.

Схема установки реле стартера

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

1. Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

1. Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.

Проверка и замена предохранителя

1. Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:

• толстый – от аккумуляторной батареи к стартеру,
• тонкий – к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.

Информация которой должен владеть автомобилист перед выполнением замены действующей проводки

Замена проводки Ваз 2110

Первостепенно автовладелец должен знать, когда и в каких именно случаях производится замена автомобильной проводки. Вместе с этим, необходимо также владеть информацией о конечном эксплуатационном сроке, чтобы объективно понимать, когда может понадобиться замена проводки. Перечень наиболее частых причин которые приводят проводку в неисправность:

• появление трещин в изоляции в ходе длительного эксплуатационного периода;
• окисление;
• коррозия;
• перегорание предохранителя и т.п.

Компоненты которые необходимы для выполнения замены проводки:

• многовариационный набор проводов;
• блок предохранителя от ваз 21104;
• корпус для системы отопления;
• различного рода датчики: тормозной жидкости, системы охлаждения и т.п.;
• колодки;
• множество клемм;
• конечно, само собой разумеется, изолента.

Практический взгляд на проведение замены проводки

Замена проводки на Ваз 2110

Итак, детализированный пошаговый алгоритм проведения замены проводки:

вначале необходимо выполнить демонтаж передней части салона;
затем можно заняться должной степенью изоляции, если существует на то желание;
после чего, нужно особое внимание уделить переключателю фар передней группы;
стеклоочиститель(см.Замена стеклоочистителей ваз 2110 собственными силами) функционирует за счёт собственного мини-мотора, проводку которого необходимо проверить на предмет исправности, так как очень часто она просто закисляется;
разобраться со всеми отопительными режимами;
подключение всех электронных устройств необходимо осуществлять строго последовательно, путём увеличения количества подключенных проводов.

• теперь пришло время заняться блоками предохранителей, а точнее их установкой;
• большинство проводов превышают необходимую длину, поэтому просто не вписываются в отведённое пространство;
• кронштейн является наиболее рациональным решением проблемы, он позволит успешно выполнить замену предохранителей на новые;
• с установкой нового предохранителя изменится положение индикаторной лампочки переднего света, а также аварийной;
• отопитель также придётся затронуть: вначале необходимо снять старый радиатор, а затем разобрать его, чтобы представилась возможность выполнить замену вентилятора;
• сборка осуществляется строго в обратной последовательности.

Схема электрооборудования на Ваз 2110

Распространенные неисправности

Как видите, в целом 16-клапанного двигателя — достаточно сложная система. Соответственно, поломок в ее работе также достаточно, всех их можно условно разделить на несколько групп. Например, если у вас есть подозрения касательно функциональности свечей зажигания, а они оказались рабочими, то необходимо проверить работу катушки зажигания и высоковольтных кабелей. Как показывает практика, пробои в проводах также могут привести к некорректной работе системы зажигания. Выход из строя того или другого элемента электрической сети может быть следствием как поломки самого прибора, так и выходом из строя генераторного узла либо аккумулятора.

Чаще всего автовладельцы сталкиваются с проблемой выхода из строя АКБ, поэтому рассмотрим основные неисправности, характерные для этого устройства:

• между электродами прибора произошло короткое замыкание;
• повреждение пластин, расположенных внутри;
• появление трещин и других механических повреждений на корпусе аккумулятора, а также обсыпание пластин, что может привести к вытеканию электролита;
• окисление клемм аккумуляторной батареи, такую проблему можно решить путем зачистки.

Все эти неисправности в конечном итоге приводят к разрядке АКБ. Если говорить о причинах, которые вызвали эти неполадки, то скорей всего, все они кроются в неверной эксплуатации, разумеется, если ресурс работы аккумулятора высокий и еще не закончился. Значительно реже неисправность кроется в заводском браке, но это бывает нечасто.

Чтобы не допустить неполадок в работе АКБ, следует при эксплуатации учитывать такие правила:

1. Во-первых, устройство необходимо надежно зафиксировать в месте посадки. Если АКБ будет зафиксирована ненадежно, это может привести к постоянному образованию вибраций, что впоследствии может вызвать появление трещин на корпусе.
2. Эксплуатация авто и, соответственно, использование электрической сети допускается только при использовании работоспособного генератора. Если генератор будет неисправным, либо его ремень будет натянут слабо, это в конечном счете приведет к разряду батареи.
3. В том случае, если контакт на клемме прибора будет плохим, это может привести к его окислению и разрушению.
4. Разрядку аккумулятора также способствует длительное прокручивание стартера при попытке запуска двигателя. Особенно часто такая проблема проявляется в мороз, когда электролиты АКБ менее подвижны, а водителю приходится дольше крутить стартер, чтобы его завести (автор видео — Вячеслав Кравченко).

В зависимости от типа и производителя, срок службы аккумулятора может составлять от трех до пяти лет. Однако ресурс эксплуатации может быть более низким, если аккумулятор будет использоваться в интенсивном режиме и жестких условиях. Так или иначе, последствие разряда батареи всегда одно — устройство будет не в состоянии прокручивать стартер для запуска двигателя, а также питать приборы и оборудование авто в целом. В том случае, если диагностика показала, что аккумулятор работает нормально, возможно, причина неисправности кроется в работоспособности генератора.

Его конструкция в целом более сложная, соответственно, неисправностей у этого узла достаточно:

• стирание щеток, что обусловлено их износом;
• поломка реле регулятора напряжения;
• выход из строя диодного моста;
• износ подшипников, что сопровождается гулом при работе генератора;
• износ токосъемных колец;
• повреждение или износ зубьев шкива;
• замыкание в обмотке статора;
• повреждение проводки зарядной цепи;
• обрыв или износ ремня генератора.

Неисправности в работе узла можно определить путем диагностики с помощью мультиметра. Что касается ремонта, то его можно произвести своими руками. Ранее мы уже описывали процедуру ремонта генератора на примере модели ВАЗ 2114 в данной статье, в случае с ВАЗ 2111 она выглядит аналогично.

Что касается остальных неисправностей в работе электроцепи, то причин может быть несколько:

• выход из строя самого прибора;
• перегорание предохранителя, вызванное коротким замыканием (перед тем, как заменить предохранитель, необходимо определить причину замыкания);
• обрыв электроцепи, проблема решается путем замены провода;
• окисление контактов на выводах устройств (автор видео — канал Ramanych).

Схема электрооборудования автомобиля

1 — блок-фары; 2 — датчики износа тормозных колодок ; 3 — выключатель света заднего хода; 4 — электровентилятор радиатора системы охлаждения двигателя; 5 — звуковой сигнал; 6 — мотор-редуктор блокировки замка правой передней двери (на части автомобилей установлен мотор-редуктор без встроенного выключателя центрального замка); 7 — реле включения электростеклоподъемников ; 8 — реле включения стартера; 9 — стартер; 10 — аккумуляторная батарея; 11 — генератор; 12 — электронасос стеклоомывателя ветрового стекла; 13 — датчик недостаточного уровня омывающей жидкости; 14 — мотор-редуктор блокировки левой передней двери (на части автомобилей установлен выключатель центрального замка); 15 — выключатель электростеклоподъемника левой передней двери ; 16 — датчик недостаточного уровня охлаждающей жидкости ; 17 — мотор-редуктор очистителя ветрового стекла; 18 — электропневматический клапан рециркуляции (для отопителя с режимом рециркуляции воздуха); 19 — микромотор-редуктор заслонки отопителя; 20 — электровентилятор отопителя; 21 — кнопка электропривода замка двери багажного отделения ; 22 — выключатель электростеклоподъемника правой передней двери ; 23 — мотор-редуктор электростеклоподъемника правой передней двери ; 24 — блок управления центральным замком; 25 — дополнительный резистор электродвигателя отопителя; 26 — датчик недостаточного уровня тормозной жидкости; 27 — мотор-редуктор электростеклоподъемника левой передней двери ; 28 — выключатель освещения и фар головного света; 29 — щиток приборов; 30 — выключатель задних противотуманных фонарей; 31 — контрольная лампа включения задних противотуманных фонарей; 32 — контрольная лампа включения обогрева заднего стекла; 33 — выключатель обогрева заднего стекла; 34 — подрулевые переключатели; 35 — регулятор подсветки приборов; 36 — выключатель (замок) зажигания; 37 — монтажный блок предохранителей и реле; 38 — выключатель рециркуляции воздуха (для отопителя с режимом рециркуляции воздуха); 39 — блок управления отопителем; 40 — выключатель аварийной сигнализации; 41 — лампа подсветки панели приборов; 42 — лампа освещения вещевого ящика; 43 — выключатель лампы освещения вещевого ящика; 44 — прикуриватель; 45 — блок бортовой индикации системы контроля; 46 — лампа подсветки пепельницы; 47 — выключатель сигнала торможения; 48 — мотор-редуктор блокировки замка левой задней двери ; 49 — выключатель электростеклоподъемника левой задней двери ; 50 — мотор-редуктор электростеклоподъемника левой задней двери ; 51 — розетка для переносной лампы; 52 — часы; 53 — мотор-редуктор электростеклоподъемника правой задней двери; 54 — выключатель электростеклоподъемника правой задней двери ; 55 — мотор-редуктор замка правой задней двери ; 56 — боковые указатели поворота; 57 — выключатель контрольной лампы стояночного тормоза; 58 — датчик непристегнутого ремня безопасности ; 59 — фонарь индивидуальной подсветки; 60 — плафон освещения салона; 61 — датчик температуры воздуха в салоне; 62, 63 — выключатели лампы освещения салона; 64 — задние фонари (наружные); 65 — задние фонари (внутренние); 66 — фонари освещения номерного знака; 67 — плафон освещения багажного отделения; А — колодки для подключения электронасоса смывателя заднего стекла; Б — колодка для подключения жгута проводов системы управления двигателем; В — колодки для переключения проводов при установке блок-фар другого типа; Г — колодка для подключения маршрутного компьютера; Д, И — к элементу обогрева заднего стекла; Е — колодки для подключения очистителя фар ; Ж — колодки для подключения к топливному модулю (к датчику указателя уровня топлива); З, Л — к мотор-редуктору электропривода замка двери (крышки) багажного отделения ; К — к фонарю дополнительного сигнала торможения; М — колодка для подключения мотор-редуктора очистителя заднего стекла.

Схема электрооборудования автомобиля (в зависимости от года выпуска и комплектации) может по цветам некоторых проводов и количеству дополнительного оборудования отличаться от представленной схемы.

Автомобиль не заводится – нет заряда в аккумуляторе

Данная проблема происходит по причине того, что куда-то девается заряд батареи. Пропадает он не случайно, а всегда по какой-то причине.

Вот некоторые из них:

• вы оставляете автомобиль на улице при температуре окружающей среды в -20 градусов и ниже;
• заканчивается жизненный ресурс аккумуляторной батареи;
• какое-то время у вас в салоне осталось включенным радио, что привело к потере мощности заряда.

Во всех этих случаях обычно применяют два вида лечения: во-первых, срочно подзарядить, во-вторых, купить новый аккумулятор. Если вы будете тянуть и ездить на разряженном аккумуляторе, то скоро вы не сможете даже снять машину с сигнализации. Придется вручную снимать клеммы, пытаясь заставить ее «замолчать». Ситуация сразу исправится, как только батарея будет снова заряжена.
