Реле и предохранители ВАЗ 2114

1. F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
2. F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
3. F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
4. F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
5. F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
6. F6 на 30 А стеклоподъемники и их реле
7. F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
8. F8 на 7,5 А правая противотуманка.
9. F9 на 7,5 А левая противотуманка.
10. F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
11. F11 на 7,5 А правый габарит.
12. F12 на 7,5 А правый ближний свет.
13. F13 на 7,5 А левый ближний свет.
14. F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
15. F15 на 7,5 А правый дальний.
16. F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

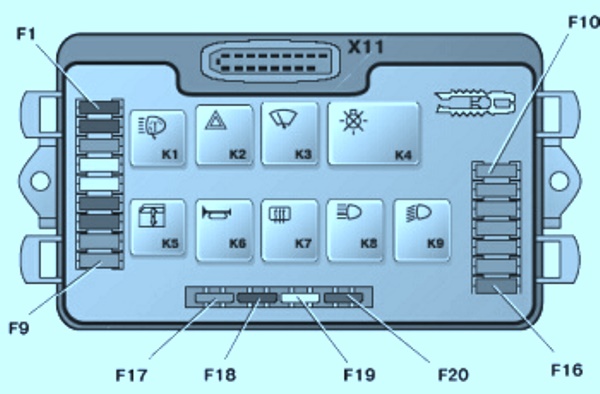

Расположение реле и предохранителей нового образца

• К1 — реле включения очистителей фар;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп;
• К5 — реле включения стеклоподъёмников;
• К6 — реле включения звуковых сигналов;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения дальнего света фар;
• К9 — реле включения ближнего света фар;
• F1-F20 — плавкие предохранители.

Схема соединений монтажного блока нового образца

• К1 — реле включения очистителей фар;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп;
• К5 — реле включения стеклоподъёмников;
• К6 — реле включения звуковых сигналов;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения дальнего света фар;
• К9 — реле включения ближнего света фар;
• F1-F20 — плавкие предохранители.

Расположение реле и предохранителей старого образца

• 1 — реле включения очистителя фар (К6);
• 2 — реле времени омывателя заднего стекла (К1);
• 3 — реле прерыватель указателей поворота и аварийной сигнализации (К2);
• 4 — реле стеклоочистителя (К3);
• 5 — контактные перемычки на месте реле контроля исправности ламп;
• 6 — реле включения обогрева заднего стекла (К10);
• 7 — запасной предохранитель;
• 8 — реле включения дальнего света фар (К5);
• 9 — реле включенния ближнего света фар (К11);
• 10 — предохранитель;
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
• 12 — реле включения звукового сигнала (К8).

Схема соединений монтажного блока старого образца

• К1 — реле времени омывателя заднего стекла;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
• К5 — реле включения дальнего света фар;
• К6 — реле включения фароочистителей;
• К7 — реле питания стеклоподъёмников;
• К8 — реле включения звукового сигнала;
• К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя;
• К10 — реле включения обогрева заднего стекла;
• К11 — реле включения ближнего света фар.

Всвязи с зимой, снегопадами постоянными, тонировкой 5%, да ещё и с тем, что зеркала уже со встроенным подогревом, решился подключить его

Греет отлично, лёд расстапливает на раз-два, капельки дождя (ну или расстаевшего снега) вскоре исчезают совсем, так что отличная вещь! Теперь не понимаю, как без подогрева зеркал можно ездить в плохую погоду

Надо купить: 3м. провода (у меня ушло столько),реле обычное 4х контактное + колодку проводов к нему,предохранитель 7.5А (можно и 10А),кнопка обогрева заднего стекла ВАЗ 2114 + колодку проводов под неёНА ПОЛЯРНОСТЬ ПРОВОДОВ ЗЕРКАЛ ПОФИГСнимаем бортовой компьютер, подключаем тупо по схеме все проводки, я ещё обмотал антискрипом релюшку чтобы не дребезжала

схему скачал где-то, потом показал электику, он одобрил, внёс свои маленькие изменения (я их изменил), так что пользуйтесь на здоровье)

Руководство по обслуживанию

Как мы уже сообщали, работоспособности и диагностике оборудования в этих авто необходимо уделять максимум внимания. В том случае, если так или иная группа устройств функционирует некорректно или наблюдаются перебои, в первую очередь нужно произвести диагностику разъемов. Бывает такое, что определить проблему можно просто пошевелив разъем и выявив плохой контакт, который впоследствии нужно будет поменять.

Всегда уделяйте время диагностике реле – как показывают отзывы автовладельцев, контакты этих компонентов на практике зачастую подгорают, что приводит к неработоспособности оборудования. Просто демонтируйте реле и извлеките его защитную крышку, произведите визуальную проверку контактов. Если нужно, попробуйте их прочистить с помощью мелкозернистой наждачной бумаги.

В целом 2115 – довольно практичная и интересная модель, соответственно, это привело к тому, что она стала настолько популярной среди наших автолюбителей. Если вы хотите, чтобы оборудование всегда работало нормально, его нужно просто поддерживать в рабочей состоянии и время от времени производить диагностику.

Ремонт и замена

Автомобиль со временем в ходе эксплуатации изнашивается, и в какой-то момент появляются те или иные неисправности. О поломке обогревателя чаще всего свидетельствует специфическое журчание. Нередко это сопровождается вытеканием масла в салон. Его пятна обычно обнаруживаются под правым сиденьем на коврике. Все это сигнализирует о том, что, вероятно, вышел из строя регулирующий кран или же сам радиатор.

Также могут ухудшить работу печки неисправности тяги – об этом обычно свидетельствует холодный воздух, поступающий из боковых дефлекторов. Проблема устраняется регулировкой тросиков.

Самой распространенной причиной поломки радиатора является протечка. Как правило, проблема обнаруживается в тех местах, где пластиковые детали соединяются с металлическими. Если дыра там невелика, то радиатор нетрудно будет починить – достаточно добавить в антифриз особый состав, который продается практически в любом автомагазине. С его помощью брешь фактически затягивается сама собою.

Главная задача – добраться до неисправных элементов. Доступ к крану достаточно нетрудно получить, однако гораздо тяжелее будет проникнуть к радиатору.

В этом случае необходимо в первую очередь выполнить такие действия:

• снять с аккумулятора клемму «минус»;
• слить антифриз в заранее подготовленную тару;
• в отдельную емкость переливают жидкость для охлаждения, находящуюся в блоке цилиндров (в нем имеется специальное отверстие, закрытое заглушкой).

Располагается она в непосредственной близости от блока зажигания. Если он не дает нормально работать, его лучше совсем снять. Заглушка свинчивается торцевым ключом на 13.

Далее потребуется демонтировать кожух, защищающий вал руля, и отключить аварийку. После этих манипуляций появится возможность удалить с консоли боковые экраны, закрепленные болтами. Это, в свою очередь, позволит вытащить перчаточный ящик. Затем снимают крышку разъема для диагностики. Его также потребуется убрать – он крепится на двух шурупах на приборной доске.

После этого необходимо будет демонтировать:

• клеммы прикуривателя и его подсветки;
• блок регулятора отопления;
• магнитолу.

Теперь наступает черед панели приборов. Она удерживается на месте 7 шурупами. Некоторые из них скрыты под декоративными шляпками. Если не убрать их все, то есть вероятность сломать этот элемент, сделанный из обычного пластика.

В итоге открывается доступ к центральному кронштейну. Он крепится двумя болтами, и чтобы открутить их – придется воспользоваться ключом на 8. Отодвинув кронштейн, необходимо отсоединить клеммы ЭБУ.

Наконец наступает черед радиатора. Чтобы снять его, придется ослабить хомуты удерживающие патрубки, отходящие от вышеназванного узла. Однако полностью их отсоединять не стоит, так как наружу, скорее всего, потечет охлаждающая жидкость, которая легко может испортить декоративное напольное покрытие. Правильнее всего будет установить внизу тазик или на худой конец застелить все пленкой.

Радиатор удерживается на месте тремя шурупами. Пришедшую в негодность деталь отопления заменяют на новую, и все вышеописанные манипуляции повторяют в обратном порядке.

Модификации

Производитель ВАЗ 2115 предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость:

1. Полуторалитровый карбюраторный мотор. В этом случае машина маркируется как ВАЗ 2115-01.
2. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Кроме того, машина оснащена также электронным управлением и маркируется она как ВАЗ 2115-20.

Габариты «пятнадцатой» Лады

Электрооборудование автомобиля

В инжекторах или карбюраторах ВАЗ 2115 используется однопроводная схема электрооборудования. В этом случае отрицательный вывод источников питания подводится к минусу, а сам плюсовой вывод подается отдельным проводом.

В результате того, что ВАЗ 2115 карбюратор и инжектор имеют определенные различия, существует и разница в конструктивных особенностях проводки:

1. В инжекторных версиях жгуты проводки по своим размерам чуть больше в результате того, что система оснащается дополнительными регуляторами и прочим электрооборудованием.
2. В результате изменения схемы были внесены правки в конструкцию некоторых электроцепей.
3. Кроме того, была изменена схема укладки некоторой части электрики в целом.

Схема проводки на «пятнадцатой» Ладе

На автомобилях ВАЗ 2115, как и на предшественниках, процесс ремонта схемы электропроводки и оборудования обычно приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы повредились, их необходимо заменить, в противном случае электропроводка может быть очень близко к горячему мотору, что приведет к ее повреждению.

Защита электросетей машины

Схема электрооборудования, в частности, цепи питания в этих моделях авто защищаются от различных повреждений с помощью плавких предохранителей. Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии.

Предохранители не защищают только:

• схему зарядки аккумулятора авто;
• схему зажигания;
• электросхему питания генератора и стартера.

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Реле также устанавливают в блоке. В общем электросхема мотора дворников и оптики защищается биметаллическими многоразовыми элементами.

Блок реле инжектора

Итак, как защищается электрооборудование на отечественных авто:

• предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20;
• К1 — это устройство, защищающее цепь очистителей оптики;
• К2 — отвечает за работоспособность световой сигнализации, а также поворотников;
• К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла;
• К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания;
• К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность;
• К6 — рулевой гудок авто;
• К7 — устройство системы обогрева заднего стекла;
• К8 — дальнее освещение транспорта;
• К9 — ближнее освещение автомобиля.

Нужно отметить, что лампы для противотуманных огней в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, установленный в салоне транспорта под центральной консолью. Он находится в жгуте проводов, рядом с кнопкой включения оптики.

Отличия от предшественницы

Общая электросхема «Пятнашки»

Пятнадцатая модель ВАЗ — это более усовершенствованная ВАЗ 21099. Соответственно, модернизация модели привела к изменению и электрической схемы авто.

В первую очередь, изменения касаются внешнего вида — в больше степени кузова, а также салона транспортного средства:

• обновленная центральная консоль, сиденья и прочие элементы интерьера салона;
• передние крылья также усовершенствовались;
• претерпела изменений и оптика, как задние фары, так и передние;
• изменения коснулись и приборной панели — пятнадцатые ВАЗы стали оснащаться более современной приборкой, появился индикатор Check, индикаторы и датчики стали располагаться в другой последовательности;
• задняя панель также была изменена;
• изменилась форма капота и двери багажного отсека.

Естественно, модернизация не могла обойти стороной и силовой агрегат. Если сравнивать с 21099, то пятнадцатые модели комплектуются более мощным мотором. Также следует отметить, что силовой агрегат стал управляться блоком управления, который определяет основные параметры работы двигателя, основываясь на показаниях различных датчиков.

Помимо этого, инженерами автоконцерна были внесены коррективы и в габаритные размеры авто. Однако в целом, модель ВАЗ 2115 осталась такой же — она оснащается передним приводом, пятью дверьми. Несмотря на модернизацию, многие далекие от отечественного автопрома автолюбители до сих пор путают 21099 и 2115.

Руководство по обслуживанию

Как мы уже сообщали, работоспособности и диагностике оборудования в этих авто необходимо уделять максимум внимания. В том случае, если так или иная группа устройств функционирует некорректно или наблюдаются перебои, в первую очередь нужно произвести диагностику разъемов. Бывает такое, что определить проблему можно просто пошевелив разъем и выявив плохой контакт, который впоследствии нужно будет поменять.

Всегда уделяйте время диагностике реле — как показывают отзывы автовладельцев, контакты этих компонентов на практике зачастую подгорают, что приводит к неработоспособности оборудования. Просто демонтируйте реле и извлеките его защитную крышку, произведите визуальную проверку контактов. Если нужно, попробуйте их прочистить с помощью мелкозернистой наждачной бумаги.

В целом 2115 — довольно практичная и интересная модель, соответственно, это привело к тому, что она стала настолько популярной среди наших автолюбителей. Если вы хотите, чтобы оборудование всегда работало нормально, его нужно просто поддерживать в рабочей состоянии и время от времени производить диагностику.

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент

Особенности

Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока

Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала

Электронный блок управления

Отвечает за распределение информации в виде электронных импульсов

Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Катушка зажигания

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Что появилось нового в проводке ВАЗ 2115

Ранний легковой автомобиль ВАЗ 2115 имеет проводку, похожую на схему ВАЗ 21099, но позднее появились дополнительные элементы. Новый седан является, по сути, результатом глубокой модернизации машины предыдущего поколения. В конструкции используется модернизированная головная светотехника и электронная комбинация приборов. Из-за этого в проводке появились видоизмененные штекеры, часть жил стала иметь увеличенное сечение. Также изменена длина и маршрут прокладки.

На машинах используется электронный иммобилайзер. Устройство подключено к блокам через отдельную проводку, имеет собственный контроллер управления. Инжекторные двигатели оснащались каталитическим нейтрализатором отработавших газов. Часть машин получила лямбда-зонды, установленные до и после устройства.

В 2011 году автомобили стали комплектовать электронной педалью газа, что снизило токсичность выхлопа. Кроме того, расширился набор опций, предлагаемых заводом. Эти элементы оказывают влияние на электросхему ВАЗ 2115.

Модификации ВАЗ 2115

Все серийные модификации ВАЗ 2115 оснащались рядным 4-цилиндровым 8-клапанным двигателем с рабочим объемом 1,5 и 1,6 литра:

• ранний вариант 2115 с карбюраторным 76-сильным мотором 21083, выпускался с 1997 по 2000 год;
• несколько модернизированный 2115-01, комплектовавшийся 68-сильной версией двигателя 21083 с карбюратором, строился небольшими партиями в 1998-2000 году;
• версия 2115-20, оснащенная мотором 2111 с инжекторным смесеобразованием, мощность 78 л. с., машины производились в 2000-2012 гг.;
• с 2003 года с конвейера стала сходить модель 2115-40, оборудованная 1,6-литровым агрегатом, развивавшим 80 л. с.;
• в 2007 году появилась заключительная модификация 21154, оснащенная 81-сильным двигателем ВАЗ 11183.

Последние машины завод в Тольятти собрал в 2012 году. В их число вошли мелкосерийные 2115-91, комплектовавшиеся роторно-поршневым двигателем Ванкеля. Агрегат имел рабочий объем 1,3 литра и выдавал до 135 л. с.

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

• цепь, в которую включен замок зажигания;
• цепь АКБ зарядная;
• цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

• очистители фар;
• аварийную сигнализацию;
• указатели поворота;
• очистители лобовых стекол;
• контроль исправности лампочек;
• электроподъемники;
• электрообогрев задних стекол;
• клаксон;
• фары дальней подсветки;
• фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

• фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;
• состояние заслонки дроссельной;
• фиксация положения вала распределительного: осуществляется контроль за впрыскиванием;
• детонации (реагирует на вибрации привода);
• слежение за массовым расходом воздуха;
• контроль за температурой охлаждающей жидкости;
• контроль скорости;
• регулирование холостых ходов;
• контроль за концентрацией кислорода;
• фиксация состояния педали газа;
• контроль за приводом заслонки дроссельной.

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль. Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Общая схема проводки до 2011 года

В выпущенных до 2011 года автомобилях ВАЗ-2115 электрическая схема, необходимая, чтобы обеспечить нормальную работу приборов, состоит из ряда элементов, перечисленных ниже:

1. Коммутационный блок.
2. Приборы передачи информации водителю об автомобиле.
3. Проводка системы зажигания.
4. Переключатель электрообогрева стекла.
5. Кнопка управления противотуманным фонарем.
6. Переключатель под рулем, отвечающий за работу указателей поворота, а также включение и выключение фар.
7. Рычаг включения и отключения дворников.
8. Кнопка включения передних противотуманных фонарей.
9. Блок выведения информации на панель приборов о неисправности транспортного средства.
10. Штекер для подключения дополнительных проводов.
11. Разъем для подключения бортового компьютера.
12. Провода, которые соединяют электрические части боковых дверей с базой.
13. Предохранители, рассчитанные на 16 ампер, служащие для защиты проводки от короткого замыкания.
14. Замок, позволяющий запустить двигатель с помощью ключа.
15. Переключатель внешних световых приборов.
16. Вентилятор отопления салона.
17. Добавочное сопротивление в цепи питания вентилятора.
18. Реле для разгрузки в электропроводке зажигания.
19. Реле подключения заднего противотуманного фонаря.
20. Блок стартера.
21. Проводка для подключения дополнительных устройств.
22. Прикуриватель.
23. Проводка и лампа освещения ящика для перчаток.
24. Переключатель управления скорости вентилятора отопления.
25. Лампа, предназначенная, чтобы освещать панели приборов.
26. Резистор управления яркостью подсветки приборов.
27. Дополнительное освещение салона.
28. Переключатель ламп, сигнализирующих о снижении скорости.
29. Контакты управления работы звукового сигнала на руле.
30. Кнопка подачи наружной аварийной сигнализации.
31. Лампа подсветки регуляторов отопителя.
32. Предохранитель, защищающий проводку подогрева сидений. Он рассчитан на 16 ампер.
33. Реле управления интенсивности подогрева передних пассажирского и водительского кресла.

Система зажигания и схема подключения стартера

Схема электропроводки ВАЗ включает модуль системы зажигания ВАЗ, состоящий из двух высоковольтных трансформаторов и двух электронных блоков управления. Они находятся в прочном пластиковом корпусе, из которого выведены 4 провода высокого напряжения. Имеют соединение, которое создает синхронный проход искры, попадающей в цилиндры силовой установки.

Модуль зажигания ВАЗ 2114 состоит из двухискровой катушки и относится к блочному типу. Замок зажигания включает реле, которое подает сигнал на контроллер. Последний является управляющим органом системой впрыска для запуска бензонасоса. Он соединен с фильтром очистки гибким шлангом. После этого бензин подается к топливной рампе, от которой горючее поступает к форсункам.

Распиновка замка зажигания ВАЗ заключается в нем самом. Он имеет противоугонное устройство. При включенной подсветке гнезда замка и запущенном двигателе запорное противоугонное устройство блокирует повторное включение стартера ВАЗ.

Схема подключения стартера состоит из:

• самого стартера;
• генератора;
• батареи аккумуляторной;
• выключателя зажигания;
• двух реле.

Двигатель для ВАЗ 2114 инжектор тоже четырехтактный, является рядным с агрегатом в 8 клапанов. У него распредвал находится наверху. Функционирует на бензиновом топливе, оборудован 4 цилиндрами. Его охлаждение производится специальным раствором жидкости. Двигательный отсек вместил в себя мотор, расположенный перпендикулярно направлению движения.

Схема электропроводки ВАЗ имеет электронику, управляющую системой впрыска. Она работает на низком напряжении, поэтому очень легко может быть повреждена от электростатических разрядов. Чтобы этого не произошло, не надо прикасаться к элементам схемы на платах и к штекерам ЭБУ.

Основания для ремонта кузовных элементов

Наиболее часто подвержены разрушению капот, бамперы и крылья авто. Перечисленные детали являются защитой для двигателя, а также для водителя и пассажиров, находящихся в автомобиле, поэтому весь удар при возникновении дорожно-транспортного происшествия берут на себя. Следовательно, эти элементы кузова должны всегда находиться в нормальном состоянии. Ремонт кузова требуется, если:

• появилась ржавчина на металлических элементах;
• при незначительном повреждении капота и пластиковых деталей;
• при разрушении элементов кузова вследствие серьезного удара.

Если ржавчина стала появляться на элементах кузова, а также транспортное средство пострадало в результате дорожно-транспортного происшествия, необходим ремонт автомобиля. При выявлении следов коррозии кузовных частей, а также при незначительных повреждениях пластиковых деталей кузова авто, сколах и царапинах, необходимо своевременно устранить эти последствия, так как ржавчина может уничтожить остальные детали кузова.

Это приведет к дополнительным финансовым затратам, а пластиковые детали могут в процессе эксплуатации просто развалиться на части. Часто капот 2114 выполнен из металла, но некоторые водители делают тюнинг своего авто и ставят пластиковый капот. Металлический капот по сравнению с пластиковым имеет ряд недостатков, он подвержен коррозии, а ремонт обходится дороже.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

• плохое зажигание;
• проблемы с разгоном;
• троение двигателя;
• невозможность завести автомобиль.

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

1. Выключить зажигание.
2. Демонтировать один из бронепроводов.
3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
5. Повторить эту операцию на остальных трех проводах.

Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

• Для топливного насоса. Номинальный ток -15А;
• Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
• Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Обозначение	Номинальный ток вставки	Назначение
F1	10А	Защита лампочек задних противотуманных фар
F2	10А	Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка
F3	7,5А	Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine
F4	7,5А	Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски
F5	20А	Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения
F6	30А	Защита цепи электростеклоподъемников и их переключателей, контактов
F7	30А	Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника
F8	7,5А	Защищает лампы правой передней противотуманки
F9	7,5А	Защищает лампы левой передней противотуманки
F10	7,5А	Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов
F11	7,5А	Защита ламп правых габаритов
F12	7,5А	Защита правой лампы ближнего света
F13	7,5А	Защита левой лампы ближнего света
F14	7,5А	Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар
F15	7,5А	Защита правой фары дальнего света
F16	15А	Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора
