Что такое экономайзер в автомобиле

Проверка и ремонт клапанов

Проверка клапанов – обязательный процесс при диагностике автомобиля. Она поможет отсеять часть вариантов причин неисправности.

Часто так бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «залипать». И это становится причиной проблем. Если игольчатый клапан подачи топлива неисправен, его следует прочистить, либо заменить.

Случается такое, что клапан перестаёт работать в очень жаркую погоду. Это может выражаться в том, что автомобиль заводится, но через десять-двадцать секунд глохнет двигатель. Внешне определить причину бывает весьма проблематично.

Иногда в таких случаях помогает постукивание по крышке карбюратора, а затем на ручном приводе бензонасоса делается несколько качков.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, то внешне ничего не происходит и никаких звуков вы не услышите. А открытый клапан даёт звук бензина, который заполняет поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Мы рекомендуем не издеваться над автомобилем и клапан заменить. Иначе, рано, или поздно, придётся делать более серьёзный ремонт карбюратора ВАЗ 2109.

Внимание! Замена проводится только на непрогретой машине

Необходимо ослабить болты, крепящие тросик и оплётку привода «подсоса». После этого его можно свободно снимать с карбюратора.
Теперь необходимо остабить хомуты, чтобы снять с карбюратора шланг, который подводит бензин и «обратку». Можно отсоединить провод от клапана Экономайзера принудительного холостого хода.
Когда вы это всё сделаете, нужно открутить пять винтов, которые крепят крышку карбюратора

При этом очень важно не повредить ни прокладку, ни поплавки. Теперь крышку можно снимать.
Переворачиваем крышку так, чтобы поплавки оказались наверху

После этого можно взять шило и выталкиваем ось поплавков, чтобы их снять. Делаем всё аккуратно, во избежание повреждения язычков. Иначе уровень топлива может нарушиться.
Теперь снимаем старый клапан. Новые делаются так, что его иголка, это по сути – отдельная деталь. Это очень удобно, потому что теперь, уздечка легко надевается на язычок.
Обязательно замочите новую иголку на десять минут в бензине, прежде, чем начнёте установку нового клапана.
Присоединяем новый клапан.
Иголка надевается на язычок уздечкой. При этом она вставляется в сам корпус. Далее устанавливаются поплавки, с совмещением отверстий под оси кронштейна и на поплавках. Возвращаем на законное место ось поплавков.
Теперь крышку можно возвращать на место. Но в идеале – промыть ещё и топливный фильтр. Чтобы это сделать, открутите пробку, которая расположена напротив входного патрубка и вытаскивайте фильтр. После этого его промывают в бензине и ставят на место.
Закручиваем винты на крышке карбюратора.
Возвращаем на место шланги и тросик, закрепляем.

Рекомендуемая статья: Тойота Ленд Крузер – неубиваемый покоритель бездорожья

После этого проблем с залипанием клапана уже точно не будет. При необходимости проверьте электромагнитный клапан карбюратора ВАЗ 2109.

Диагностика и ремонт ЭПХХ

Как проверять основные системы карбюратора, снимать его с впускного коллектора и сливать топливо, читайте в статье (Карбюратор). Также внимательно прочитайте статью (техника безопасности для ремонта и обслуживания автомобилей), это поможет вам избежать возгорания топлива.

Заменить ЭПХХ или прочистить его жиклер можно без снятия карбюратора. Снимите воздушный фильтр, отсоедините провод от экономайзера и выкрутите его из корпуса карбюратора. Снимите жиклер с пластикового привода и промойте. С помощью двух проводков присоединяйте ЭПХХ к аккумулятору, если привод втягивается больше, чем на 5 мм, экономайзер исправен. Если нет, его необходимо заменить. Не забудьте продуть всю систему холостого хода. Для этого прысните в отверстие для установки ЭПХХ очиститель карбюратора и через 1 минуту продуйте с помощью компрессора.

Любые работы, связанные с ЭМР, проводите только на снятом карбюраторе, слив с него топливо. Положите нижнюю часть карбюратора на чистый стол и открутите 3 винта крепления крышки и диафрагмы. Снимите крышку и дифрагму, не потеряйте пружинку. Снимите шланг вакуумного регулятора опережения зажигания и наденьте его на клапан. Попытайтесь всосать воздух через этот шланг. Если клапан исправен, то воздух не пройдет. Если воздух проходит, клапан необходимо заменить.

Завод ДААЗ, основной поставщик карбюраторов для автомобилей ВАЗ, не выпускает запасные клапаны, поэтому его придется либо снимать с другого карбюратора, либо использовать продукцию других производителей. Чтобы снять клапан, потребуются плоская отвертка и паяльная лампа. С помощью паяльной лампы нагрейте нижнюю часть карбюратора до температуры 100–120 градусов и утконосами вытащите клапан из седла. Не перегревайте карбюратор. Когда карбюратор остынет, обязательно прочистите все каналы ЭМР. Перед установкой нового клапана нагрейте карбюратор до 80–90 градусов. Затем вставьте новый клапан и легкими ударами через оправку, внутренний диаметр которой чуть-чуть больше разрезанной трубки клапана, запрессуйте его на место. Когда карбюратор остынет, установите новую мембрану, пружинку и крышку ЭМР. Закрутите винты и соберите карбюратор, после чего установите его на место.

Экономайзеры

Экономайзером называется дополнительное устройство в конструкции карбюратора, с помощью которого смесь автоматически обогащается при полной нагрузке двигателя. В отличие от экономайзера системы холостого хода (ЭПХХ) эти устройства призваны не обеднять, а обогащать смесь при необходимости. Такая необходимость возникает, когда водитель до конца нажал на педаль акселератора, полностью открыв дроссельную заслонку, но главная дозирующая система карбюратора не способна обеспечить требуемый запас мощности двигателя. Экономайзер, в противоположность своему названию (слово экономайзер происходит от английского «economize» – «сберегать»), служит для обогащения горючей смеси на мощностных режимах (при большом открытии дроссельной заслонки), обеспечивая тем самым соответствующий этим режимам состав смеси. Обычно экономайзер состоит из жиклера и клапана с автоматическим управлением, и его принцип работы заключается в открывании дополнительного канала для поступления топлива в смесительную камеру карбюратора при необходимости. Экономайзеры могут иметь механический или пневматический приводы.

Экономайзер с механическим приводом, показанный на Рис. 1, включает в себя клапан 3, шток 1 с приводом от дроссельной заслонки 5 и жиклер 4. При открытии дроссельной заслонки на 85…90% по углу поворота шток 1 экономайзера перемещается настолько, что под его действием открывается клапан 3. С открытием клапана 3 топливо помимо главного жиклера 2 начинает дополнительно подаваться к распылителю 6 через жиклер 4 экономайзера, благодаря чему обеспечивается необходимое при полных нагрузках обогащение смеси.

Один из недостатков экономайзеров с механическим приводом – включение при одном и том же положении дроссельной заслонки независимо от характера изменения мощности по углу поворота дроссельной заслонки на различных частотах вращения коленчатого вала. Хотя целесообразно включать экономайзер тем раньше, чем ниже частота вращения.

Такого недостатка нет у экономайзеров с пневматическим приводом и двумя смесительными камерами, схема которого показана на Рис. 2.

Экономайзер мембранного типа соединяется с поддроссельным пространством первичной камеры воздушным каналом 6. Жиклер 9 экономайзера устанавливается в топливном канале 10. Через шариковый клапан 8 соединяются внутренняя полость под мембраной и поплавковая камера карбюратора.

При открытии дроссельной заслонки 5 на большой угол разрежение во впускном трубопроводе уменьшается и соответственно снижается его воздействие через канал 6 на мембрану 7. Тогда пружина, постоянно воздействующая на мембрану слева, прогибает ее вправо и открывает клапан 8. При этом дополнительное количество топлива через жиклер 9 по каналу 10 поступает в главную дозирующую систему, обогащая горючую смесь.

Эконостаты

Кроме экономайзеров обогащающим устройством на режиме полных нагрузок являются эконостаты, которые служат для дополнительного обогащения смеси. Необходимость установки эконостата вызвана возможным переобеднением смеси главной дозирующей системой при большом расходе воздуха на этих режимах.

Эконостат взаимодействует с вторичной смесительной камерой и вступает в работу на нагрузочных и скоростных режимах, близких к предельным, при полностью открытых дроссельных заслонках 5 и 1 (Рис. 2). При этом топливо поступает через жиклер 3, проходит трубку 11 и по каналу поступает к распылителю 12 эконостата, который размещен выше распылителя главной дозирующей системы.

Какое полузабытое, а для кого-то и вообще незнакомое слово – экономайзер! Карбюраторы, которые долгие годы исправно трудились на автомобиле, постепенно уступили свое место различным системам впрыска. Но автомобильный век долог, и порой кому-то приходится сталкиваться с машинами, в которых еще находится место для карбюратора. Ну а его нормальная работа обеспечивается рядом дополнительных устройств, среди них невозможно не упомянуть экономайзер топлива.

Как ездить максимально экономично?

На расход топлива влияет не только техническая исправность автомобиля, но и стиль вождения. Частые и резкие разгоны, езда на высоких оборотах приводят к бессмысленному перерасходу топлива. Правильно выбранная передача и спокойный стиль вождения уменьшает расход топлива. Но далеко не всегда езда на низких оборотах приводит к уменьшению расхода топлива. Как же добиться минимального расхода топлива?

В европе развито движение (или спорт?) «гипермайлинг», где увлечённые люди ставят рекорды экономичности, но порой это стремление доходит у них до абсурда, такого как отказ от таких вещей как кондиционер, изготовления каких то немыслимых обвесов для лучшей аэродинамики, уменьшения веса, замена всех ламп на светодиоды для уменьшения нагрузки на генератор и т.д. Мы же пока не будем доходить до таких крайностей.

На карбюраторных ВАЗах на панели приборов был механический экономайзер. Прибор позволяющий оценить нагрузку на двигатель и соответственно мгновенный расход топлива.

Удерживая стрелку в зелёной зоне можно было добиться минимального расхода топлива. Работал прибор от разряжения во впускном коллекторе после дроссельной заслонки. Чем выше нагрузка, тем больше открыта заслонка и ниже разряжение, тем дальше стрелка отклоняется в красную зону.

Многие современные автомобили (к примеру Форд Фокус 2 на первом фото и в видео) имеют подобную опцию, но пользоваться ей неудобно. Показания в цифрах постоянно скачут и когда стоим показывает расход в литрах в час, когда начинаем ехать переключается в литры на 100 км. Мне это не подходит.

На известном форуме гипермайлеров «ecomodder.com» продают устройство «Scan Gaude 2» по сути бортовой компьютер с расширеными функциями для экономичного вождения.

Однако цена его очень высока, набор функций избыточен, размер огромный и опять же показания в цифрах, а это неудобно.

Поэтому и был изготовлен электронный аналог ВАЗовского экономайзера, только здесь мы мерим не разряжение во впуске, а длительность открытия форсунок за определённое время. И отображается непосредственно количество влитого в двигатель топлива за определённое время, отображается это количество в виде прогресс бара. Смысл тот же, пытаемся уменьшить количество влитого топлива меняя свой стиль вождения, чем и добиваемся уменьшения расхода топлива.

В видео работа электронного экономайзера на автомобиле Форд Фокус 2, двигатель 1,6, механика. Для примера, чтобы продемонстрировать почему езда на низких оборотах не всегда экономична я полностью нажал на газ на высокой передаче (0:56) , как видим количество топлива резко выросло, но при этом ускорения практически не последовало, это неправильно выбранная передача, такая езда приводит к перегрузке двигателя и увеличению расхода топлива.

В ближайших планах проверить какой минимальный расход можно получить при обычном ( не по пенсионерски, но и не как на гоночном треке) движении по трассе.

Вот успехи Английских гипермайлеров в 2020 году — » Ford Fiesta, с удостоенным наград «Двигатель года» бензиновым двигателем EcoBoost (1 л, 123 л.с.) под управлением бывших пилотов заводской раллийной команды Ford Энди Доусона (Andy Dawson) и Эндрю Мэрриота (Andrew Marriott), продемонстрировала средний расход на уровне 2,9 л на 100 км и победила в зачете автомобилей с бензиновыми двигателями. Экипажу удалось на 14% улучшить прежний рекорд и на 33% превзойти официальные данные расхода топлива».

особенности нашего экономайзера:

• маленький размер 4 х 1.5 см
• не требует настройки
• простое подключение
• подходит на инжекторные автомобили

Экономайзер имеет три провода для подключения, белый или зелёный цвета дисплея, разные варианты начальной заставки. Цена 1000 . Доставка почтой России первым классом 200р.

По вопросам относительно экономайзера обращаться по т. +7 960 949 4825 можно писать в вацап.

Диагностика устройства

Автомобилистов интересует, как проверить самостоятельно клапан холостого хода и его текущее состояние.

Для множества автолюбителей самостоятельная проверка этого клапана, компонента системы холостого хода, является вполне выполнимой задачей. Существует несколько методов диагностики состояния регулятора.

1. Внешний осмотр. Сначала проводится визуальный осмотр. Это позволяет определить наличие дефектов на корпусе, следов износа иглы, признаки нагара на поверхностях. Если есть отложения, их можно удалить с помощью средства для мытья карбюраторов. Наверняка при загрязнении РХХ окажется грязным и весь дроссельный узел. Поэтому почистить и его будет не лишним.
2. Диагностическое ПО. Некоторые автолюбители переходят на использование специальных диагностических программ. Помимо программного обеспечения, также требуется наличие адаптера для подключения к системе. Через меню софта выбирается положение контроллера и наблюдается его работа.
3. Состояние проводки. Не лишней будет тщательная проверка проводки, соединённой с РХХ. Здесь требуется задействовать мультиметр. Двигатель отключается, снимается разъём датчика. На мультиметре выбирается режим проверки напряжения с пределом от 0 до 20 В. При исправной работе прибор должен показывать около 12 В.
4. Сопротивления. Также проводится проверка сопротивления этого регулятора. Для этого с помощью того же мультиметра проверяются сопротивления между выводами, отключая клеммы датчика. Мультиметр включается в режим сопротивления, а пределы выставляются от 0 до 200 Ом. Выводы условно обозначены как A, B, C и D. При замерах сопротивления на A и C, как и на B и C, прибор должен отображать бесконечность. В остальных случаях нормой считается 50-55 Ом.
5. Проверка с дросселем. Довольно распространена среди автомобилистов и проверка с дроссельным узлом. Сложность метода в том, что придётся демонтировать полностью весь дроссельный узел непосредственно вместе с самим датчиком. Подключив разъём РХХ, включая и выключая зажигание, визуально наблюдайте за работой подозреваемого регулятора. Убедитесь, что игла ходит нормально, ход равномерный, посторонних звуков нет.

В большинстве случаев при выходе РХХ из строя проводится его замена на аналогичную деталь.

Замена экономайзера

Перед началом работ следует собрать все необходимые инструменты, тогда процесс замены пройдет намного быстрее. Произвести замену вы можете самостоятельно, достаточно лишь придерживаться этой инструкции:

Двигатель должен остыть в течение часа, только потом вы можете приступать к замене.
Ключом на 10 выкрутите все болты, которыми фиксируется крышечка воздушного фильтра.
Далее возьмите ключ на 8, им следует открутить основные болты фиксации. Теперь у вас есть доступ к датчику экономайзера и карбюратору.
Теперь отключите коннектор, который питает микроклапан.
С помощью отвертки выкрутите 2 болтика фиксирующих датчик ЭПХХ.
Снимите шланг со штуцера, после чего отодвиньте его в сторону (желательно его зафиксировать, чтобы не мешал в дальнейшем).
Под панелью, расположенной за датчиком, установлена пружина

Снимать ее необходимо осторожно, в противном случае она может выскочить и потеряться. После установки экономайзера следует заменить датчик и пружину, так как они со временем начинают хуже работать.
Затем монтируется вся система, в этом вам помогут видеоуроки от опытных автолюбителей.

Неисправности экономайзеров

Как и любой иной узел, экономайзер подвержен износу и поломкам. Признаки, по которым можно определить его неисправность:

• Вне зависимости от нагрева двигателя, возникают перебои на холостых оборотах;
• Прогретый двигатель плохо заводится;
• Неоправданно высокий расход бензина;
• Двойной признак – и расход повысился, и мощность упала. Особенно это заметно при движении в горной местности;
• Экономайзер мощностных режимов «потеет» бензином (характерно для карбюратора Солекс)

Любой из этих признаков говорит о неисправности одного из экономайзеров, но лишь при условии, что остальные системы двигателя исправны.

К сожалению, экономайзеры отремонтировать невозможно, для замены придется покупать новый. Некоторые производители выпускают запасные клапана, например, для карбюратора Солекс, а вот ДААЗ предлагает приобретать целый карбюратор. Однако с учетом огромного количества выпущенных двигателей, найти б/у карбюратор с исправным экономайзером не составит труда.

Не стоит сразу бежать за новой (или исправной б/у) запчастью. В большинстве случаев помогает небольшая регулировка, или даже просто очистка подвижных элементов прибора. Нужно регулярно осматривать и анализировать работу экономайзеров, тогда вы не столкнетесь с внезапной поломкой.

Разобравшись, как работает экономайзер, можно легко восстановить проблемный узел, если нет поломки внутри корпуса.

AUTOFIZIK.RU / авторемонт

Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу. Система состоит из элктронного блока управления, микропереключателя, клапана экономайзера принудительного холостого хода и электромагнитного клапана (см. схему карбюратора).

Электронный блок управления ЭПХХ (1412.3733 или 25.3761-01) при увеличении оборотов двигателя свыше 1590–1700 мин -1 , отключает питание обмотки электромагнитного клапана. При этом пространство над диафрагмой экономайзера через клапан, соединяется с атмосферой, разряжение падает и клапан экономайзера, под действием пружины перекрывает канал холостого хода. Когда обороты двигателя падают примерно до 1300 мин -1 , блок управления вновь подает напряжение на электромагнитный клапан, он закрывается и в полости над диафрагмой вновь создается разряжение. Клапан экономайзера открывается, обеспечивая доступ топлива в канал холостого хода. Электромагнитный клапан обесточивается также, если выключить зажигание, чем исключается возможность возникновения работы двигателя с самовоспламенением. На карбюраторе установлен микровыключатель, который при открытии дроссельной заслонки подает напряжение на электромагнитный клапан напрямую, минуя блок управления. Снятие и проверка электромагнитного клапан ПОРЯДОК ВЫПОЛНЕНИЯ Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.

При выключенном зажигании отсоединяем провода.

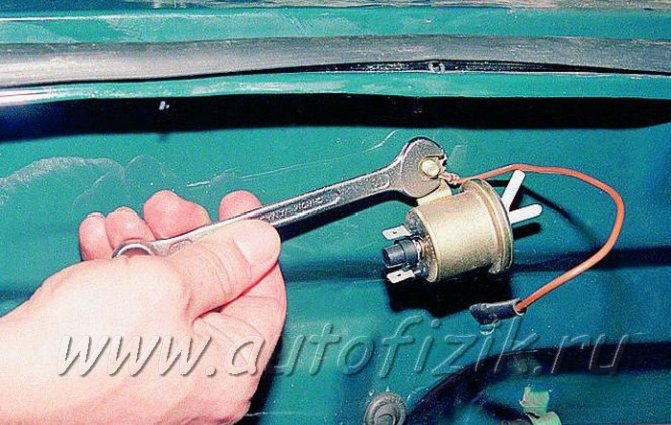

Ключом “на 10” отворачиваем гайку крепления клапана и минусового провода.

Для проверки клапана подуйте в боковую трубку клапана – воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты – через вторую трубку. Неисправный клапан заменяем. Устанавливая клапан убедитесь в правильности подсоединения шлангов: боковая трубка соединяется с экономайзером, а центральная – с задроссельным пространством карбюратора. Проверка и замена блока управления системой ЭПХХ ПОРЯДОК ВЫПОЛНЕНИЯ Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.

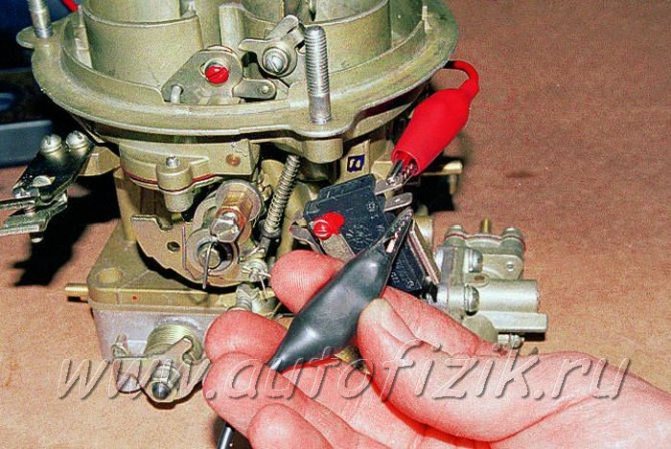

Отсоединяем провода от микропереключателя карбюратора (см. Снятие карбюратора). Запускаем двигатель. Вольтметр должен показать наличие напряжения. Увеличиваем частоту вращения коленчатого вала двигателя. По достижении 1700 мин -1 блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин -1 – вновь включить. Неисправный блок заменяем. Крестообразной отверткой отворачиваем три самореза и снимаем правую накладку под панелью приборов.

При выключенном зажигании отсоединяем колодку от разъема блока управления.

Отворачиваем винт крепления блока.

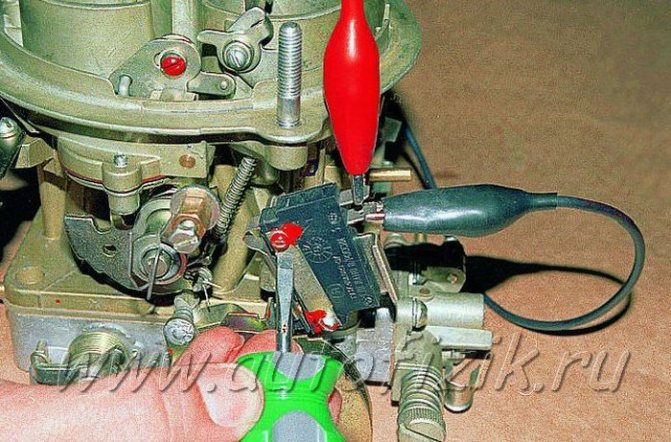

Новый блок устанавливаем в обратной последовательности. Регулировка микропереключателя системы ЭПХХ ПОРЯДОК ВЫПОЛНЕНИЯ Отсоединяем провода от микровыключателя (см. Снятие карбюратора). Подсоединяем к его штекерам омметр.

При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты. Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.

Инструкция по изготовлению водяного экономайзера для парового котла

Бытовой небольшой экономайзер. Если под рукой есть набор нержавеющих труб, устройство для их сгибания и сварочный аппарат, то можно попробовать самостоятельно произвести расчёт всех параметров и изготовить простой водяной экономайзер парового котла своими руками.

Ориентироваться можно на чертёж типовой конструкции стального агрегата.

Схемы конструкции

Типовые конструкции экономайзеров набираются из гладкотрубных змеевиков длиной 1820 мм, диаметром 28×30 мм и радиусом гиба 50 мм. Сами места гибов отклоняются в угол на 5°, что позволяет разместить рядом несколько змеевиков и создать более высокоплотный пучок с шагами S1=70 и S2=50 мм. На фото ниже представлены стандартные подробные чертежи.

Схема экономайзера с двумя размещёнными в единой плоскости змеевиками.

Схема экономайзера с тремя размещёнными в единой плоскости змеевиками.

Рекомендации по сборке

Компоновку домашнего водяного экономайзера рекомендуется проводить по 3–8 труб в одном ряду, при этом в каждый объединённый пакет оптимально включать только по 8–10 рядов, а их высота не должна составлять более 100 см для тесного размещения и 150 см для относительно редкого размещения труб.

Между пакетами предусматриваются лазы по 550–600 мм, что облегчает осмотр и ремонт экономайзера. Кроме того нужно рассчитывать сборку так, чтобы обдувочному аппарату не пришлось охватывать более 4 труб в горизонтальном ряду и более 8 самих рядов – это обеспечит хорошую очистку поверхности нагрева.

Разновидности по материалу изготовления

В основном используются чугунные и стальные конструкции. Чугун хорош тем, что имеет прочную износостойкую структуру, которая способна выносить гидроудары и механические воздействия. Но в таком корпусе не может использоваться высокотемпературный экономайзер. Что это такое? Это модели теплообменников, которые предусматривают не просто предварительный подогрев, но и доведение воды до высоких температур. Чугун в таких условиях может лопнуть без возможности восстановления.

Читать дальше: Останавливаются дворники на ниве

Стальные модели формируются трубами с диаметрами в среднем от 30 до 40 мм. Их устанавливают в шахматном порядке на едином каркасе, который наделяет всю конструкцию прочностью. На практике котел отопительный с интегрированным стальным экономайзером способен выдерживать повышенные температуры и немалое давление. Единственным недостатком стали является предрасположенность к коррозии. Поэтому для экономайзеров используются особые дорогостоящие марки сплавов.

↑ Схема системы управления электропневмоклапаном карбюратора

1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1.

Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля к блоку управления (см. вид «Б» на разъем блока управления).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

• отсоедините провода от микровыключателя, установленного на карбюраторе;
• подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2;
• запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В;
• после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты

1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Читать также: Ленд крузер 200 плюсы и минусы

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

1. Отсоединить питание от АКБ.
2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

1. Снять пружинку возврата.
2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

• диафрагмы насоса-ускорителя;
• пружины возврата;
• топливный клапанный механизм;
• все резиновые уплотнители;
• большинство паронитовых прокладок.
