Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

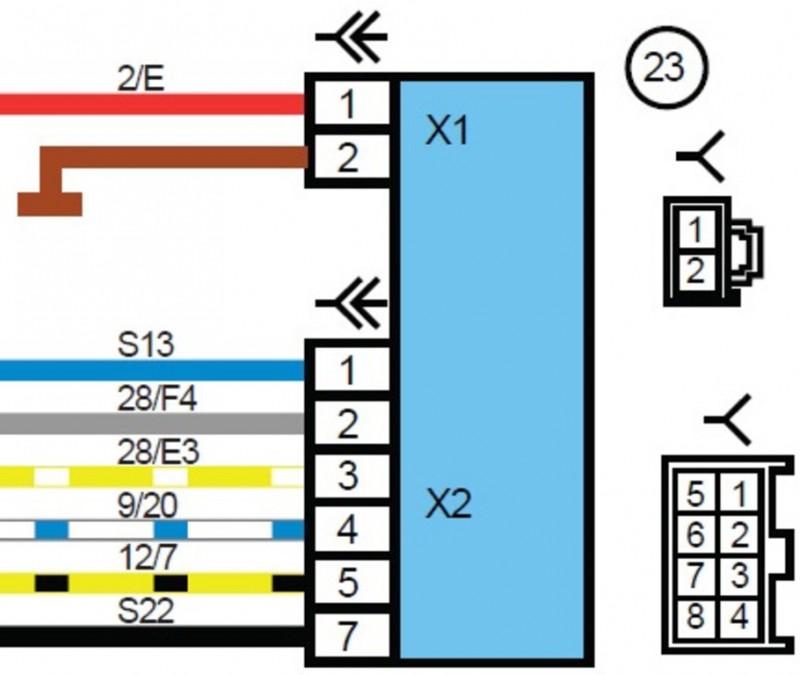

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
• контакт красно-коричневого цвета — это кабель подключения к тахометру;
• серый контакт идет на контроллер скорости авто;
• бело-розовый провод — контрольный индикатор усилителя;
• черно-желтый контакт — это диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• контакт коричневого цвета — это масса;
• пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

1. Сначала отключается зажигание.
2. Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
3. Далее, зажигание нужно включить.
4. Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как по миганию значков индикатора понять, где искать причину:

• один длинный сигнал и один короткий — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов мотора;
• один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
• один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
• один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
• один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
• один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

Снимаем ЭУР на Приоре и устанавливаем новый

Когда ЭУР на вашем авто то работает то нет, и вы выявили причины, по которым понятно, что ремонтировать устройство бесполезно, нужно поменять усилитель на новый. Сделать это вы можете затратив немного времени и усилий, но все же своими руками.

Инструменты, необходимые для замены ЭУР на LADA Priora:

• Крестовая отвертка самая обыкновенная.
• Головка на «13», основной инструмент.
• Пригодится и ключ накидной на «8».

Пошаговая инструкция по замене ЭУР на Приоре:

Первым делом обязательно требуется отключить аккумуляторную батарею, достаточно будет «скинуть» минусовую клемму.
Снимаем с рулевой колонки пластиковые накладки, для этого отстегиваем пару фиксаторов и выкручиваем пару саморезов.
Выкручиваем 4-е болта и отделяем свободно, но аккуратно нижнюю часть пластиковой закрывающей накладки.
На данном этапе мешает замок и рычаги-переключатели понятное дело, дворников и поворотов. Не спеша, отключаем все провода и ключом на «8» требуется ослабить хомут, крепящий все выше перечисленные устройства. Они легко отходят с кожуха вала.
Отсоединяем 2 разъема от электронного блока управления. Снимаем пластиковую накладку со специальной шпильки.
Нижние гайки не нужно откручивать, достаточно повернуть их буквально на несколько оборотов.
Далее, извлеките стяжной болт шарниров.
Выкручиваем все оставшиеся крепежные гайки.
Извлекаем ЭУР.
Устанавливаем новый усилитель, и собираем все в обратной последовательности

Важно ничего не перепутать.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

• неисправность датчика скорости;
• неисправность датчика крутящего момента;
• скорость превышает 60 км/ч;
• частота оборотов двигателя меньше 400 в минуту;
• сбой в блоке управления;
• плохо припаянные контакты;
• недостаточное напряжение.

Программное отключение

1. Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
2. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Электрические неисправности электроусилителя

При устранении электрических неполадок, необходимо обязательно скинуть клемму с аккумулятора. Эту процедуру необходимо производить при любых электротехнических работах в автомобиле.

Отказ работы

Случается такое, что при повороте ключа в замке зажигания снова включается значок, сигнализирующий о неисправности в ЭУР. Возможная неисправность – поломка электродвигателя привода усилителя. Такую неисправность реально устранить самостоятельно при наличии знаний в электрике. Если вы не в состоянии провести ремонт электродвигателя, то рекомендуется заменить его другим.

Отказ работы может быть также в случаях:

• Прогорел предохранитель. Однако, замену предохранителя рекомендуется производить только после устранения причины его перегорания. Предохранитель предназначен для защиты электрической цепи от коротких замыканий. При замыкании проводов они нагреваются, и плавкая вставка плавится, разрывая электрическую цепь. Вероятно, в цепи имеется перехлест проводов и их дальнейшее замыкание. Устраните причину и только после этого меняйте предохранитель.
• Плохой контакт в местах соединений, в результате – отсутствие питания в цепи усилителя. Поправьте контакты, или проведите зачистку мест соединений проводов.

Датчик скорости

Один из самых уязвимых элементов системы – это датчик скорости. Это электрическое устройство, которое предназначено для управления электроприводом усилителя на различных скоростях.

Дело в том, что применение ЭУР на большой скорости может стать причиной ДТП, так как малейшее вращение руля приведет к сносу автомобиля с дороги. Этот датчик считывает показания спидометра и при увеличении скорости ослабляет усилительное действие ЭУР. Таким образом, получается, что на большой скорости ЭУР работает так же, как и при использовании механического усилителя.

Основная неисправность датчика – его отказ. При отказе датчика, усилительная схема не получает показания спидометра и усилитель отключается. После этого загорается специальный значок на панели приборов (руль с восклицательным знаком). В этом режиме усилитель работает без электропривода и не препятствует работе рулевого управления. В этом случае нужно просто снять предохранитель F31 в блоке слева от руля, чтобы полностью отключить цепь до замены датчика скорости.

В итоге, чтобы исправить эту проблему, необходимо просто поменять датчик скорости.

Механические неисправности

К механическим неисправностям ЭУР относятся различные повреждения конструкции усилителя, его заклинивание, деформация и перелом. В случаях, с механическими неисправностями, электроусилитель подлежит только замене.

Ремонт электроусилителя руля гранта

Рулевую колонку в сборе снимаем при выходе из строя подшипников вала рулевого управления или электроусилителя. Устанавливаем передние колеса в положение прямолинейного движения автомобиля. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем барабанное устройство спирального кабеля (см. «Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля»). Отсоединяем колодки проводов выключателя зажигания и при необходимости демонтируем выключатель с рулевой колонки (см.«Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера»). Снимаем крышку монтажного блока предохранителей и реле с панели приборов (см. «Замена предохранителей и реле»).

Головкой «на 13» отворачиваем гайку болта крепления промежуточного вала к валу-шестерне рулевого механизма. Если болт проворачивается, удерживаем его ключом «на 13».

Мощной шлицевой отверткой разжимаем клеммное соединение карданного шарнира промежуточного вала.

Высокой головкой «на 13» отворачиваем две гайки заднего крепления…

…и две гайки переднего крепления рулевой колонки…

…и опускаем рулевую колонку на пол.

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов черного цвета от колодки проводов электроусилителя.

Аналогично отсоединяем колодку жгута проводов серого цвета.

Вынимаем рулевую колонку с промежуточным валом из-под панели приборов. Блок управления электроусилителем можно снять, не демонтируя рулевую колонку. Для наглядности снятие блока управления показываем на демонтированной рулевой колонке.

Нажимая на фиксаторы колодок, отсоединяем три колодки проводов от разъема блока управления.

Крестообразной отверткой отворачиваем два винта…

…и поворачиваем кронштейн с блоком управления.

Крестообразной отверткой отворачиваем три винта…

…и снимаем блок управления. Устанавливаем блок управления электроусилителем в обратной последовательности. Для снятия промежуточного карданного вала поворачиваем кронштейн с блоком управления. Маркером помечаем взаимное положение верхнего шарнира карданного вала относительно вала рулевого управления.

Накидным ключом «на 13» отворачиваем гайку стяжного болта шарнира. Если болт проворачивается, удерживаем его ключом «на 13».

Вынимаем стяжной болт шарнира. Отверткой разжимаем клеммное соединение шарнира.

Снимаем промежуточный вал. Устанавливаем промежуточный карданный вал в обратной последовательности. При соединении верхнего шарнира промежуточного карданного вала с валом рулевого управления необходимо совместить ранее сделанные метки. Устанавливаем рулевую колонку в обратной последовательности. При этом нижний шарнир промежуточного вала монтируем на вал-шестерню рулевого механизма так, чтобы стяжной болт шарнира располагался вертикально с правой стороны. Установку рулевой колонки удобнее проводить с помощником.

Последовательность действий при установке ЭУР на Ладу Гранту

• Помещаем машину на ровную платформу, смотровой канал. Обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
• Отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи.
• На верстаке соединяем промежуточный вал и усилитель, фиксируем болтами, подготавливаем к установке. Затягиваем соединение через гровер.
• Демонтируем рулевую колонку с промежуточным валом в сборе.

Разобранный руль

Отворачиваем гайку рулевого колеса, снимаем руль.

Пластиковые кожухи рулевой колонки

• Откручиваем винты, снимаем верхний и нижний пластиковый кожухи рулевой колонки.
• Отсоединяем колодку с проводами от двух рычажного переключателя, извлекаем сам переключатель.
• Отсоединяем колодку с проводами от замка зажигания.
• Выкручиваем болт, фиксирующий промежуточный вал рулевого управления.

Фиксирующий болт

• Снимаем рулевую колонку с промежуточным валом в сборе.
• Выдергиваем колонку.

Рулевой вал

• Надеваем промежуточный вал ЭУРа на шлицевую часть. Затягиваем стяжной болт.
• Фиксируем корпус электроусилителя на верхние крепежные шпильки;

Крепежные элементы

• Надеваем крепление вакуумного усилителя.
• Проворачиваем рулевое колесо в разные стороны 2- 3 раза для точности посадки на шлицах.
• Жестко затягиваем все крепежные элементы.
• Протягиваем проводку через технологическое окно в сторону блока предохранителей. Для удобства временно демонтируем бачок омывателя лобового стекла.
• В моторном отсеке провод с розовой обмоткой подключаем к «+», бежевый к «-».

• Индивидуальный предохранитель размещаем в блоке предохранителей так, чтобы он не препятствовал при осмотре.
• Диагностическую колодку располагаем в максимально доступном месте. Можно использовать полость блока предохранителей
• Снимаем обшивку левой передней стойки, устанавливаем светодиод, сигнализирующий о функционировании усилителя.
• Подключаем провод светодиода к штекеру усилителя.

Проводка для установки ЭУР

• Аккуратно прячем проводку в пространство под передней панелью.
• Коммутируем проводку с блоком ЭУРа: верхний разъем датчики, нижний — питание.
• Заводим колодку с проводами на штатную приборную панель, предварительно ее демонтировав.
• Устанавливаем замок зажигания, двух рычажный переключатель.
• Завершаем сборку.

На этом установка ЭУР на Гранту своими руками окончена. Проверяем исправность работы механизма. Регулировка положения руля После установки ЭУРа обязательно корректируем угол «развал-схождение». Нарушение угла способствует неравномерному износу протектора на передних покрышках.

Принцип действия

ЭУ — это модульная конструкция, встроенная в рулевую колонку. Сам модуль включает в себя два основных компонента:

• Электроагрегат синхронного характера;
• Контроллер.

Для владельцев ВАЗ 2110 актуально устанавливать такую систему в том случае, если они хотят использовать широкие колеса, отличающиеся от заводских на несколько размеров. Да и вообще, если хотите ощутить реальный комфорт и получать удовольствие от вождения, а не из последних сил крутить баранку, ставьте электроусилок. Он будет реагировать даже на малейшие прикосновения.

В сборе с рулем

Хотя это противоречит правилам, но все же теперь вам не придется двумя руками держаться за рулевой обод. Автомобиль станет более чем послушным и управляемым при движениях одной рукой.

Многочисленные испытания показали, что машины с ЭУ являются более безопасными на дорогах.

Технические параметры

При установке ЭУ на свой ВАЗ 2110, важно учесть его технические характеристики. Узел имеет определенные требования на этот счет

Потому для «десятки» следует выбирать устройство, соответствующее указанным в таблице параметрам.

Параметр

Показатель

Максимальная компенсация момента

Потребляемое количество тока (при Ммах 35 Нм и скорости вращения руля на 360 градусов за 1 сек)

Диапазон рабочих температур

от -40 до +85 градусов по Цельсию

Мотор с электронным управлением

С тремя заходами

Изготовленный из стали 40Х

Изготовлено из углепласта марки УПА 6/30-2

Ознакомившись с указанными параметрами, вы сможете подобрать соответствующий вашему автомобилю электроусилитель. Не забывайте, что это электрический узел, потому работать с ним следует очень аккуратно.

Преимущества установки

Если вы решите поставить на свой ВАЗ 2110 современный электроусилитель, вам необходимо заранее узнать, какие преимущества вы от подобной манипуляции получите. Это сможет еще больше убедить вас в правильности решения.

1. Установка не требует наличия большого опыта, знаний. Выполняется своими руками за несколько часов работы.
2. Для работы агрегата требуется небольшое количество электричества. Это никак не скажется негативно на состоянии аккумулятора или прочих узлов автомобиля.
3. ЭУ не имеет негативных воздействий на экологичность выхлопа.
4. Положительно влияет на параметрические показатели.
5. Не требует сложного и регулярного ухода в процессе эксплуатации. Установил и наслаждаешься комфортом.
6. При низкотемпературных условиях электроусилитель работает лучше гидроусилителя.

Список интернет магазинов, адреса фирм, предоставляющих услуги

№	Название	Контакты, адрес
1.	СТО «А1-Моторс»	Москва, ул. 1-я Дубровская, д. 13а, стр.4, телефон: 8 (495) 120-15-38 https://a1-motors.ru/
2.	Мотель Варшавский — Магазин запчастей: Hyundai, LADA	Москва (м. Аннино), м. Аннино, 32 км. МКАД (на территории Каширского двора 3). Телефон: (495) 388-13-72, (495) 388-64-09
3.	«Эксперт-Авто» — Магазин запчастей: Renault, LADA	Москва (м.Тульская), Загородное шоссе, д. 7А, телефон: (916) 838-00-62, (915) 154-35-64
4.	«Запчасти на колесах» — Магазин запчастей: Renault, LADA	Мытищи, Волковское шоссе, д. 13, телефон: (985) 666-71-45, (968) 409-30-19
5.	СТО «Автосервис на Седова»	м. Елизаровская, улица Седова, 11АБ, бокс С

Отзывы о фирмах

• Василий: полгода назад в СТО «А1-Моторс» устанавливал сервопривод на Гранту. Ребята сделали все оперативно и профессионально. Мои рекомендации.
• Иван: после покупки Лады заменил ГУР на ЭУР. Работы заказывал в СТО «Автосервис на Седова». Новое оборудование, множество ремонтных боксов, работают профессионально.
• Иннокентий: товарищи рекомендовали установить ЭУР. Покупал в магазине запчастей «Мотель Варшавский». Хорошее качество, приемлемые цены, бонусы при покупке.
• Владлен: два года отъездил на ГУРе, решил перейти на ЭУР. Советовали покупать в «Эксперт-Авто». После установки прошло полгода, нареканий нет, мои рекомендации.
• Вячеслав: оставляю свой положительный отзыв о магазине автозапчастей «Запчасти на колесах». Профессиональная консультация, приемлемые цены, приветливый персонал.

Особенности рулевого управления Гранты

Руль от Гранты — стандартный, реечного типа, привод состоит из двух рулевых тяг, объединенных в единую конструкцию за счет шаровых шарниров. Теоретически он неплох, но практика показывает другое. Отверстия рулевых тяг просто невероятно огромны, что хорошо для воздухообмена, но плохо для загрязнения. Удивительно, но об этом насущном вопросе прежде такие практичные мастера АвтоВАЗа как-то не подумали. Для исправления этого дефекта многие автовладельцы ставят простые заглушки рулевых тяг Лада.

Фото- и видеообзор салона автомобиля Лада Гранта Какова максимальная скорость Лада Гранта люкс? Как сократить расход топлива автомобиля Лада Гранта

Замена наружного наконечника рулевой тяги

Снимаем переднее колесо со сторо­ны заменяемого наконечника руле­вой тяги. Работа показана на примере нако­нечника правой рулевой тяги. Пово­рачиваем рулевое колесо до упора в сторону, противоположную снима­емому наконечнику. Разгибаем.

. и вынимаем шплинт.

Накидным ключом «на 19» отво­рачиваем не полностью гайку крепления шарового пальца.

Головкой «на 17» ослабляем за­тяжку стяжного болта наконечни­ка рулевой тяги.

Вставив монтажную лопатку меж­ду поворотным рычагом и нако­нечником, отжимаем наконечник от рычага и, нанося удары молот­ком по торцу поворотного рыча­га, выпрессовываем шаровой па­лец из рычага.

Неисправности ЭУР и их диагностика

Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:

• датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
• бортовая сеть «страдает» низким напряжением;
• максимум оборотов превысил допустимый предел;
• пришел в негодность управляющий модуль.

Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа. Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис. Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя. Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.

Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства. Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его. К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.

Возможные неисправности ЭУРа на Ладе Гранте Лифтбек (Седан)

Неисправность	Диагностирование	Метод устранения
Свечение диода на боковой стойке из-за неисправности датчика скорости.	Проверка исправности датчика скорости путем его демонтажа, прозвон мультиметром.	Замена датчика новым, так как конструкция не подлежит ремонту (частичному, полному).
Низкое напряжение в электропроводке.	Проверка целостности изоляционного слоя, контактных клемм.	Замена поврежденного участка кабеля, изоляция мест соединения.
Электрический усилитель вращается туго.	Проверка подачи напряжения на входные контакты от реле – регулятора.	Замена реле-регулятора.
В процессе вращения слышен характерный скрип, металлический скрежет.	Демонтаж ЭУРа, разбор на составные элементы, проверка состояния подшипников качения.	Замена двух подшипников качения новыми.

Из чего состоит усилитель руля Калины?

Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:

• электромотор;
• блок редуктора;
• модуль управления;
• датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.

Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.

Снятие и установка электромеханического усилителя рулевого управления лада гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления. Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби-ля. Когда автомобиль стоит на месте, создаваемый электроусилителем мо-мент на вале максимальный, с ро-стом скорости автомобиля «помощь» усилителя снижается и рулевое ко-лесо становится «тяжелее». В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже-лее», чем на автомобиле без электро-усилителя. поскольку появляется дополнительная нагрузка в виде сво-бодно вращающегося ротора элек-тродвигателя

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Снятие

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Снятие рулевой колонки с электроусилителем

Рулевую колонку в сборе снимаем при выходе из строя подшипников вала рулевого управления или электроусилителя.
Устанавливаем передние колеса в положение прямолинейного движения автомобиля.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем барабанное устройство спирального кабеля .
Отсоединяем колодки проводов выключателя зажигания и при необходимости демонтируем выключатель с рулевой колонки .
Снимаем крышку монтажного блока предохранителей и реле с панели приборов

Головкой «на 13» отворачиваем гайку болта крепления промежуточного вала к валу-шестерне рулевого механизма.
Если болт проворачивается, удерживаем его ключом «на 13».

Вынимаем болт.

Мощной шлицевой отверткой разжимаем клеммное соединение карданного шарнира промежуточного вала.

Высокой головкой «на 13» отворачиваем две гайки заднего крепления…

…и две гайки переднего крепления рулевой колонки…

…и опускаем рулевую колонку на пол.

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов черного цвета от колодки проводов электроусилителя.

Аналогично отсоединяем колодку жгута проводов серого цвета.

Вынимаем рулевую колонку с промежуточным валом из-под панели приборов.
Блок управления электроусилителем можно снять, не демонтируя рулевую колонку. Для наглядности снятие блока управления показываем на демонтированной рулевой колонке.

Нажимая на фиксаторы колодок, отсоединяем три колодки проводов от разъема блока управления.

Крестообразной отверткой отворачиваем два винта…

…и поворачиваем кронштейн с блоком управления.

Крестообразной отверткой отворачиваем три винта…

…и снимаем блок управления.
Устанавливаем блок управления электроусилителем в обратной последовательности.
Для снятия промежуточного карданного вала поворачиваем кронштейн с блоком управления. Маркером помечаем взаимное положение верхнего шарнира карданного вала относительно вала рулевого управления.

Накидным ключом «на 13» отворачиваем гайку стяжного болта шарнира.
Если болт проворачивается, удерживаем его ключом «на 13».

Вынимаем стяжной болт шарнира.
Отверткой разжимаем клеммное соединение шарнира.

Снимаем промежуточный вал.
Устанавливаем промежуточный карданный вал в обратной последовательности.
При соединении верхнего шарнира промежуточного карданного вала с валом рулевого управления необходимо совместить ранее сделанные метки.
Устанавливаем рулевую колонку в обратной последовательности. При этом нижний шарнир промежуточного вала монтируем на вал-шестерню рулевого механизма так, чтобы стяжной болт шарнира располагался
вертикально с правой стороны.
Установку рулевой колонки удобнее проводить с помощником.

Регулировка рулевой рейки

Узел стучит по разным причинам. На самом деле это настоящая болезнь механизма управления, доставшаяся по наследству от Лады Калины, т. к. узлы идентичны на этих автомобилях. Отрегулировать рейку можно своими руками.

Для этого понадобится минимум инструмента:

• ключ для калибровки рулевой рейки;
• торцевые головки на 10 и 13;
• фигурная отвёртка.

Для подтяжки рейки можно воспользоваться двумя способами. Первый подразумевает использование специального ключа, который можно просунуть в зазор арки с левой стороны. Второй способ более трудоемкий и подходит в том случае, если нет возможности просовывать руку в зазор. Для этого понадобится демонтировать АКБ и его площадку, только так можно добраться до гайки для подтягивания редуктора. С первым способом всё просто, поэтому лучше рассмотреть второй вариант.

Для этого нужно отсоединить клеммы аккумулятора и снять его, после чего демонтировать площадку под ним. Теперь можно добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно купить комбинированный, с одной стороны – для подтяжки рейки, с другой – для натяжения ремня ГРМ.

Для подтягивания гайку нужно поворачивать по часовой стрелке.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

• неисправность датчика скорости;
• неисправность датчика крутящего момента;
• скорость превышает 60 км/ч;
• частота оборотов двигателя меньше 400 в минуту;
• сбой в блоке управления;
• плохо припаянные контакты;
• недостаточное напряжение.

Программное отключение

1. Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
2. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.
