Электроусилитель руля на ваз-2114: особенности установки

Процедура замены вентилятора печки

• в моторном отсеке машины снимаем кожух вентилятора и выкручиваем винты, которые удерживают деталь на месте;
• извлекаем решетку притока воздуха, которая крепится специальными болтами;
• снимаем резиновый уплотнитель, расположенный прямо под решеткой;
• снимаем приборную панель со стороны водительского места и отсоединяем провода, подключенные к моторчику;
• немного сдвигаем моторчик вместе с защитным кожухом, снимая его с фиксаторов и извлекаем неработающую деталь;
• вытаскиваем вентилятор из кожуха;
• подключаем к электрической сети автомобиля и монтируем новый моторчик, после чего осуществляем сборку в обратном порядке;
• подключаем клемму к аккумулятору и проверяем работоспособность печки.

Мы настоятельно рекомендуем выбирать новый и оригинальный моторчик, чтобы обеспечить его бесперебойную работу в течение длительного времени. Если вы все же покупаете бывшую в употреблении деталь, обязательно проверяйте ее техническое состояние, целостность контактов, работоспособность.

Как видите, процедура установка нового моторчика печки на автомобиле ВАЗ-2115 не требует много времени, специальных навыков и знаний. Поэтому совершенно не обязательно обращаться со столь мелкой проблемой в автосервисе, где стоимость подобного ремонта может оказаться довольно высокой. Просто купите новую деталь и установите ее, соблюдая все рекомендации, приведенные в нашей инструкции.

Инструкция по установке

Установка основного блока

При установке электроусилителя надо учитывать, что нужно будет заменить рулевую колонку ВАЗ 2114 «колонкой с электроприводом». Для этого начнем с проводки. Нужно будет разобраться с колодками. «Скруток» никаких не нужно будет. В колодке есть клемма, которую нам нужно извлечь и вставить ее на колодку в жгуте.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соедините два провода с сечением 4 квадрата с аккумулятором. Не забываем подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу. Не забудьте проверить наличие сигналов спидометра и тахометра.

Снимаем кожух с переключателями и замком зажигания.
Откручиваем болт на рейке и снимаем ее. Нужно определить, насколько «родная» деталь больше нашей новой.
Устанавливаем на ЭУР вал. Сам вал после этого прикрепляем на свое место.
Настраиваем проводку. Протягиваем к аккумулятору из салона два кабеля, лучше всего через левое крыло. Чтобы провести проводки можно:

• Снять сначала бачок омывателя.
• Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
• Как только она появится у капота, прицепляем к ней наши провода.

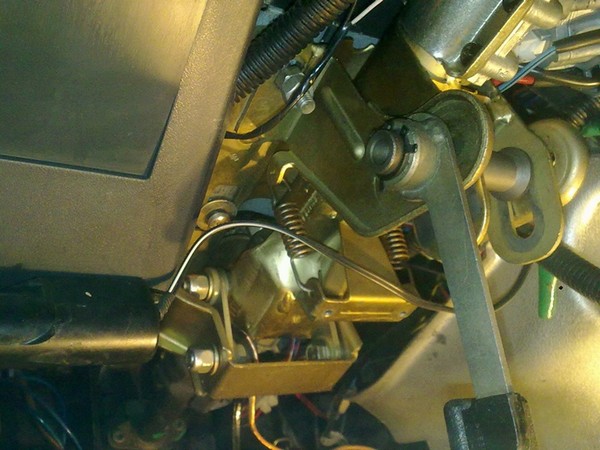

Расположение креплений для электроусилителя руля в ВАЗ 2114

Вытягиваем вместе с нашей проволокой.

Подключаем электронику ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель.
Аналогичные процедуры нужно проделать с серым проводом.
Подключаем силовые концы. В АКБ подключаем розовый это плюс, а черный — минус.

Установка на этом завершена. Если все сделали внимательно по инструкции, то будете наслаждаться легкостью управления ВАЗ 2114.

Электро усилитель руля установка на ваз 2114

ЭУР

Всем доброго времени суток. Как понятно из заголовка речь пойдёт об установки ЭУР от приоры на мою машину. Для этого нам понадобится: 1) ЭУР от приоры 2) кронштейн для установки ЭУР 3) рулевой вал 4) жгут проводов для подключения ЭУР 5) руль от калины или приоры кому какой нравится 6) контактная группа от калины 7) подрулевые переключатели от калины или шеви нивы даже вроде от приоры можно 8) кожух рулевой колонки от ваз 2110 Болгарка, много терпения ну и правильные руки. И так начнём, что бы ЭУР стоял правильно и колени не цепляли об руль нужно немного доработать кузов авто с помощью болгарки в районе крепления рулевой колонки, для этого нужно снять торпеду, сам процесс снятия торпеды описывать не буду там нет ни чего сложного, да к стати на торпеде есть металлический усилитель его тоже нужно доработать при помощи болгарки, так же болгарка нам понадобится для доработки самого ЭУР там есть небольшие бортики которые нужно сточить и немного доработать кронштейн для установки ЭУР. Далее после всех этих доработок можно приступить к установке, устанавливаем обратно торпеду, устанавливаем кронштейн для установки ЭУР он крепится на 4-х болтах М6 и М8 их тоже нужно немного доработать, затем устанавливаем сам ЭУР, между ЭУР и его кронштейном подлаживаем шайбы толщиной примерно 4-5 мм, устанавливаем рулевой вал, замок зажигания, контактную группу, подрулевые переключатели, кожух и руль, всё встало отлично ни где не задевает и не цепляет.

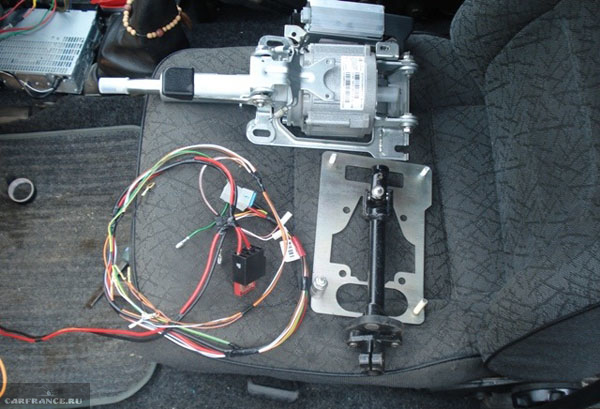

ЭУР, кронштейн, рулевой вал, жгут проводов

дорабатываем кузов в районе рулевой колонки

дорабатываем металлический усилитель торпеды

немного дорабатываем кронштейн

стачиваем бортики на ЭУР с обоих сторон

устанавливаем торпеду и кронштейн для крепления ЭУР

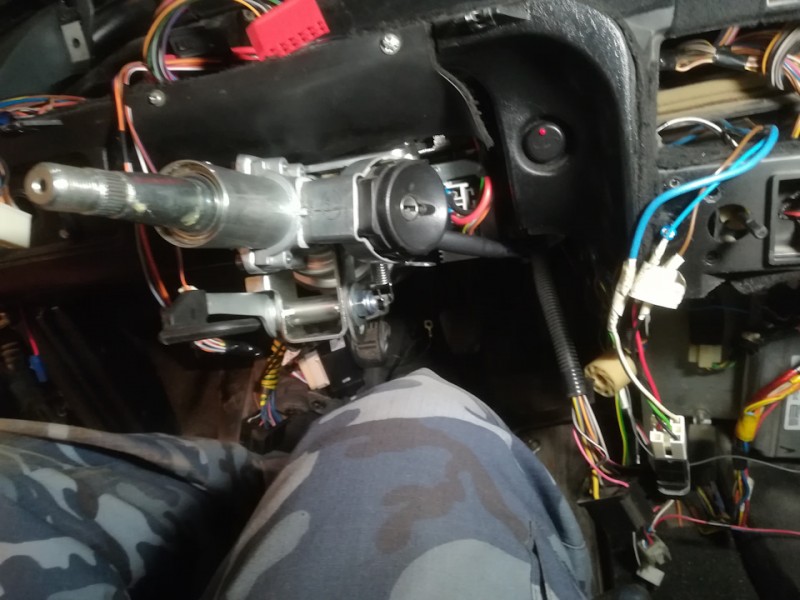

устанавливаем ЭУР

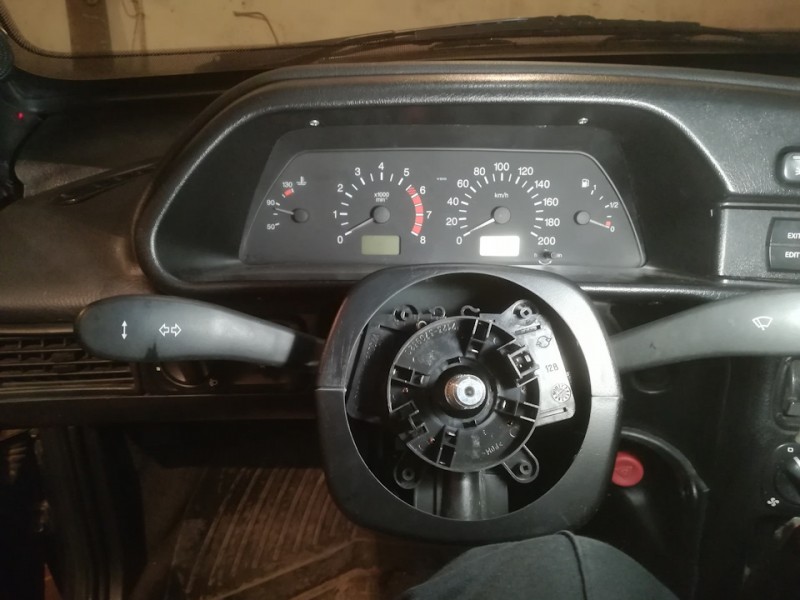

регулировка по высоте верхнее положение

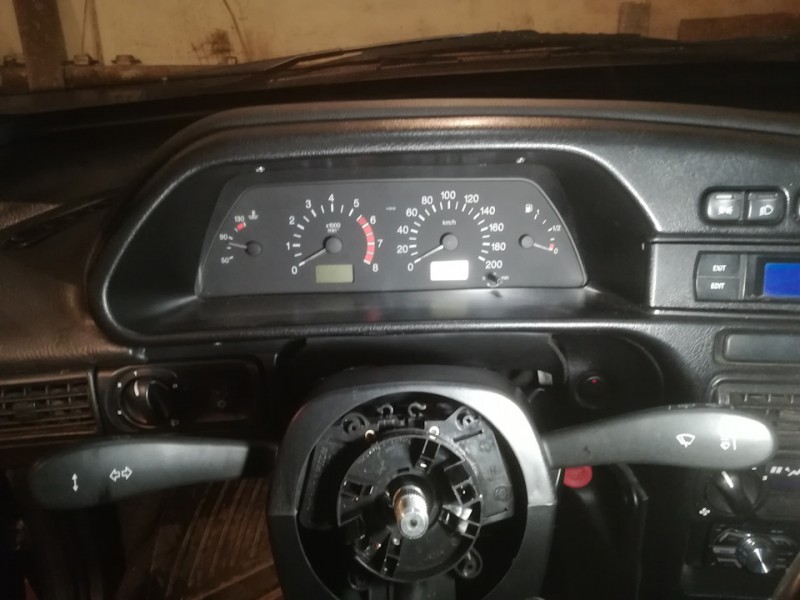

регулировка по высоте нижнее положение

Далее нужно подключить ЭУР. Схема подключения следующая:

схема подключения

колодки проводов щитка приборов

Подключение маленькой чёрной колодки ЭУР

1 оранжевый +12 после замка зажигания — белая колодка контакт 4 и на светодиод диагностики ЭУР +12

2 коричневый — тахометр — белая колодка контакт 8

3 серый датчик скорости — красная колодка контакт 3

4 белый-розовый — на светодиод диагностики ЭУР там — масса

5 желто-черный — к-линия к колодке диагностики (на работу не влияет)

6 зелёный не задействован, хотя тоже на колодку диагностики

7 коричневый масса — к массе

Большая серая колодка ЭУР подключение

1 красный толстый провод + на аккумулятор на плюсовую клемму

2 чёрный толстый провод — на аккумулятор на минусовую клемму или на кузов авто

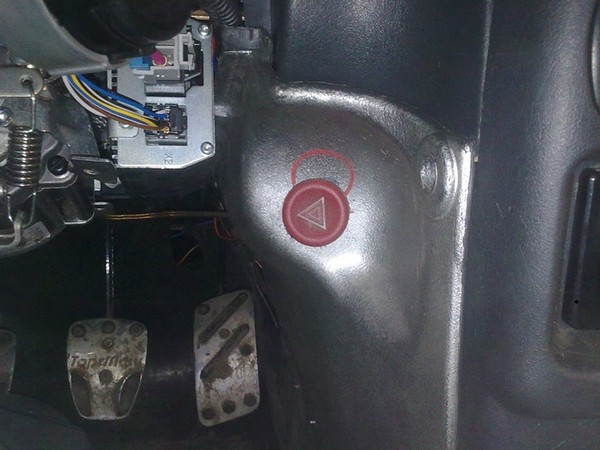

Светодиод диагностики ЭУР установил в щиток приборов

подключаем оранжевый провод

подключаем коричневый провод

подключаем серый провод

подключаем светодиод диагностики ЭУР

на колодки диагностики подключён провод от БК сюдаже подключаем жёлто-чёрный провод

На этом всё вроде постарался подробно описать установку ЭУР работой и результатом доволен теперь руль крутится на мести одним пальцем.

Возможные проблемы

Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

Довольно распространенная проблема, вызванная тем, что гидроусилитель работает непосредственно от силового агрегата. Дабы исправить ситуацию, гидрач подключают не прямо к двигателю, а с помощью регулятора коэффициента усиления. Другой вариант — задействовать усилитель с функцией электропривода. Сегодня подобный девайс отыскать не сложно, да и стоит он сравнительно мало.

Проводка

Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля. Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

 Загрузка …

Почему не гидравлический усилитель?

У электрического усилителя руля на ВАЗ-2114, описание монтажа которого будет приведено ниже, имеется ряд преимуществ, если сравнивать с гидравлическими устройствами. Гидроусилитель нуждается в насосе, который создает давление для работы привода руля. А это уже лишние элементы в конструкции.

За состоянием насоса необходимо постоянно следить, в нём могут появляться течи, что приведет к отказу усилителя рулевого управления. Электрический прибор намного проще, его ресурс очень высокий, он нетребователен в обслуживании, что окажется весьма полезным для ленивых водителей. А самое главное — стоимость электрического усилителя практически вдвое ниже. И при эксплуатации автомобиля затрат на него вообще нет.

Авторы Гайдпарка

• Alejandro Amorales

  Украина угрожает архитекторам из Австрии за участие в строительстве театра в Севастополе

  Читать полностью

• Александр Воздавший по Заслугам

  Не надо «как лучше» надо — чтоб работало

  Читать полностью

• Владимир Яковенко Яковенко

  История появления у людей имён фамилий и отчеств

  Читать полностью

• Василий Еремин

  Где будет жить Лукашенко после бегства в Россию?

  Читать полностью

• Уксуc пельмень

  Россиян с 1 декабря начнут уведомлять о положенных им выплатах и пособиях

  Читать полностью

• WikiLeaks

  В Украине рассказали об «интеллектуальном локдауне»

  Читать полностью

• БонапартВиссарионович Македонский Вольфович

  На учениях НАТО американские солдаты подрались с «польскими свиньями»

  Читать полностью

• ??ℕ???

  Что делать, если чувствуете, что подхватили вирус. Пошаговая инструкция

  Читать полностью

• Александр Попов

  Москва второй год подряд стала лучшей столицей мира

  Читать полностью

• Юрий Болдырев

  Доступность жилья: просто свернуть или реально обеспечить?

  Читать полностью

• Валерий Тильзитский Оффшорович

  Опять борьба со следствием!

  Читать полностью

• Витёк Razdolbaeff`f

  Невысокое солнышко осени

  Читать полностью

Нюансы регулировки положения руля

В том случае, если вас не устраивает положение руля либо его высота, это можно исправить путем регулировки. Для этого необходимо сточить края промышленного вала до необходимых габаритов либо же произвести монтаж прокладок между корпусом устройства и пластиной. При выполнении регулировки необходимо помнить о том, что сам ЭУР отключается автоматикой, когда скорость движения транспортного средства превысит 50 км/час.

Цена вопроса

Стоимость электроусилителя руля для автомобиля ВАЗ 2114 может различаться, в зависимости от магазина, в котором он покупается, а также региона страны. В среднем цена за полный комплект системы варьируется в районе 22-24 тысяч рублей. В Интернете можно поискать магазины, где комплект ЭУР продается по акциям — со скидкой от продавца вы можете приобрести узел за 20 тысяч рублей.

Установка и подключение ЭУР руля от Приоры в ВАЗ 2113, 2114, 2115

Покатался я на отцовой калине и понял, что от прогресса не уйти, тем более, что планирую рейку менять на 3,2, а то и на 2,5 оборота, а без усилителя вообще не жизнь будет. Покупал в стингере. В комплекте все необходимое: 1. Сам усилитель(новой модели, не глючный короче). 2. Переходник. 3. Рулевой вал. 4. Проводка. От себя: 1. По механике проблем не вижу. 2. По электрике надо искать схему подключения.

Начал разбирать: 1. Снял рулевой кожух (да ничего сложного). 2. Отсоединил и снял все переключатели (дворники и свет). 3. Снял замок зажигания(первая проблема — болты зубилом откручивать надо, так как граней нет (!). 4. Зубилом расправил хомут крепления вала и рулевой рейки (у моторного щитка). 5. Зубилом открутил два болта крепления рулевой колонки (тоже весьма неудобно). 6. Открутил остальное крепление рулевой колонки (две гайки на 13). 7. Снял рулевую колонку (почему не снял сразу руль? — он у меня не стандартный, за него тянул когда колонку с рейки срывал, к тому же он через переходник крепится, в тиски зажму и через втулку выбью). 8. Надел вал на ЭУР (посадочные места зубилом расширил). 9. Примерил переходник и понял что шпильки крепления колонки (с которых гайки на 13 скручивал) нужно укорачивать (иначе в ЭУР упираются). 10. Отмерил чтоб лишь чутка из гайки выходили и отпилил (можно пользоваться болгаркой, я обошелся пилой и напильником). 11.наживил ЭУР (через переходник конечно, переходник затянул). 12. Соединил вал ЭУРа с рейкой. 13. Затянул крепление ЭУРа к переходнику (четыре гайки на 13 плюс гровера). 14. Поставил на место замок зажигания (использовал болты под шестигранник, так удобнее).

Фото: 1. Штатная рулевая колонка без кожуха. 2. Крепление рулевой колонки. 3. ЭУР на своем месте).

По механике: Купил: 1. Переходник на руль(для приоры). 2. Блок подрулевых переключателей(тоже от приоры) 3. Кожух рулевой колонки от приоры(пока его нету). все поставил, правда пока с звуковым сигналом не разобрался, но это на днях сделаю)). Электрика: 1. Протянул силовые провода к аккуму (плюс с предохранителем, минус просто провод). 2. Прикрутил массу(черный тонкий провод управления ЭУР, прикрутил под комбинацией приборов). 3. Подсоединил провода к комбинации приборов. 3.1. Оранжевый провод из красной колодки к первому от блока ЭУР-двойной желтокрасный(фото 2). 3.2 Серый+желтый провода из красной колодки к третьему от блока ЭУР-синий (фото 4). 3.3 Коричнево-красный из белой колодки ко второму от блока ЭУР-коричневый(фото 3). На фото 5 снизу вверх: 1. Желто-кросный. 2. Коричневый. 3. Синий. 3.4 Там еще провода есть, для k-line и так далее, я их не подключал (проводка-то для приоры, в Самаре не предусмотрено). 4. Все собрал.

Теперь ощущения: 1. Да супер все 2. На малых скоростях просто сказка) 3. С ростом скорости отключается и машинка рулится как раньше (то есть, четкая и внятная обратная связь). 4. В отличие от ранних Калиновских ЭУРов этот, в отключенном состоянии, свое присутствие ничем не выдает (я его вообще не чувствую).

Недостатки: 1. Из-за переходника руль опустился(не смертельно, но все же). 2. Пулевая колонка удлинилась, руль стал ближе к водителю (в принципе, все лечится регулировкой сидушки и я при своих 186см неудобства не испытал). 3. Руль перекрывает комбинацию приборов.

К схеме: 1. Жгут электроусилителя; 2. Предохранитель цепи питания ЭУРУ; 3. Диагностические контакты жгута ЭУРУ; 4. ЭУРУ; 5,6,7 — соединительные колодки жгута электроусилителя, присоединяемые к проводам жгута панели приборов, отсоединённым от колодок к комбинации приборов; 8. Колодка (красного цвета) жгута панели приборов к комбинации приборов; 9. Колодка (белого цвета) жгута панели приборов к комбинации приборов; 10. Колодка сигнализатора; 11. Клемма заземления.

От себя: ЦВЕТ ПРОВОДОВ ЭУРа МОЖЕТ ОТЛИЧАТЬСЯ.

1. Кнопка: ну на штатное место ее поставить не реально, так что, пришлось думать. Задача была сохранить кнопку, не резать проводку да расположить ее в удобном месте-в итоге она теперь на щитке. Мне удобно. 2. Наклон рулевой колонки: подставил шайбы под дальние крепежки (что ближе к моторному отсеку) ЭУРа с переходником, с ними изменился угол наклона рулевой колонки и руль перестал перекрывать комбинацию приборов

https://www.drive2.ru/l/288230376152839628/, https://www.drive2.ru/l/4899916394579278194/, https://www.drive2.ru/l/4899916394579281273/

Устанавливаем электроусилитель руля на ВАЗ 2114 своими руками

Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.

Электроусилитель руля для ВАЗ 2114

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя вместо ГУР:

• Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
• В мороз не нужно прогреваться, как при использовании ГУР.
• Установить ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
• Высокая надежность.
• Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Процесс установки

Электроусилитель руля

Как известно, на всех автомобилях иностранного производства устанавливают гидроусилитель руля, который изначально идет в базовой комплектации автомобиля. Но, с отечественным автопромом, не все так просто. Так, почти все машины, наоборот, не оснащаются данной конструкцией, а функция идет как дополнительная опция, за отдельные деньги.

ЭУР или ГУР — что лучше выбрать на ВАЗ-2114?

Так, что же установить гидроусилитель или электроусилитель? Этот вопрос терзает множество автомобилистов. Конечно, по всем показателям ЭУР уступает ГУР, но есть один, который перечеркивает все плюсы «гидрика». Этим показателем является цена.

Виды устройств

Гидроусилитель руля представляет собой устройство, с помощью которого рабочая жидкость создает давления на рулевую рейку. За счет этого водителю нужно прикладывать гораздо меньше усилий к рулевому колесу, чтобы сместить его с места. Существует несколько видов такого оборудования, рассмотрим основные минусы всех остальных моделей усилителей и того станет ясно, почему именно гидроусилитель руля был установлен на ВАЗ 2114, да и, вообще, на большинстве современных автомобилей. Существуют в мире помимо этого такие варианты:

• Электрический.
• Пневматический.
• Механический.

Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.

Гидроусилитель руля ВАЗ 2114

Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.

Электроусилитель руля на ваз 2114 его устройство, ремонт и замена

Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.

Электроусилитель руля для ВАЗ 2114

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя вместо ГУР:

• Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
• В мороз не нужно прогреваться, как при использовании ГУР.
• Установить ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
• Высокая надежность.
• Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Стоит ли устанавливать электроусилитель руля?

Ответ уникален для каждого автолюбителя. С одной стороны, вращения руля становится легким и эффект действительно заметен. С другой стороны, помимо финансовой стороны вопроса (а это как минимум 15-20 тыс. рублей) вам нужно будет потратить целый день, чтобы его установить. Выбор полностью лежит за вами, но если вы все же решитесь, то поможем вам с установкой.

Инструкция по установке

Установка основного блока

При установке электроусилителя надо учитывать, что нужно будет заменить рулевую колонку ВАЗ 2114 «колонкой с электроприводом». Для этого начнем с проводки. Нужно будет разобраться с колодками. «Скруток» никаких не нужно будет. В колодке есть клемма, которую нам нужно извлечь и вставить ее на колодку в жгуте.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соедините два провода с сечением 4 квадрата с аккумулятором. Не забываем подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу.

Не забудьте проверить наличие сигналов спидометра и тахометра.

• Снимаем кожух с переключателями и замком зажигания.
• Откручиваем болт на рейке и снимаем ее. Нужно определить, насколько «родная» деталь больше нашей новой.
• Устанавливаем на ЭУР вал. Сам вал после этого прикрепляем на свое место.
• Настраиваем проводку. Протягиваем к аккумулятору из салона два кабеля, лучше всего через левое крыло.

Чтобы провести проводки можно:

• Снять сначала бачок омывателя.
• Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
• Как только она появится у капота, прицепляем к ней наши провода.

Расположение креплений для электроусилителя руля в ВАЗ 2114

• Вытягиваем вместе с нашей проволокой.
• Подключаем электронику ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель.
• Аналогичные процедуры нужно проделать с серым проводом.
• Подключаем силовые концы. В АКБ подключаем розовый это плюс, а черный — минус.

Установка на этом завершена. Если все сделали внимательно по инструкции, то будете наслаждаться легкостью управления ВАЗ 2114.

Регулировка положения руля

Если высота и положения руля вам не нравится, то тут нужно будет стачивать края промвала до нужного вам размера или устанавливать прокладки между пластиной и корпусом. Стоит помнить, что электроусилитель руля отключается автоматикой на скорости выше 50 км\час, в отличии от того же самого ГУР.

Что необходимо для установки

Комплект для установки электроусилителя руля на ВАЗ-2114

Перед тем, как начать монтаж, необходимо собрать все необходимо оборудование. Что же понадобиться автомобилисту, в данном случае:

• Электроусилитель.
• Блок управления.
• Промвал.
• Проводка.

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда всё готово, можно перейти непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем начать процедуру, стоит отметить, что необходимо заменить проводку рулевой колонки. В данном случае, не будет никаких обрезаний проводов и «скруток». Все подключается к стандартным колодками.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соединяем два провода с сечением 4 квадрата с аккумулятором. В обязательном порядке стоит установить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, К-линия и проводок на контрольную лампу.

Итак, все было подготовлено, и теперь можно перейти непосредственно к процессу установки ЭУР. Рассмотрим, пошаговую инструкцию к установке:

1. Демонтируем клемму-минус с аккумуляторной батареи.

2. Снимаем рулевое колесо.
3. Демонтируем кожух облицовки рулевой колонки.

4. Отсоединив провода, демонтируем переключатели и замок зажигания.

5. Открутив крепежные элементы, демонтируем рулевой вал.

6. Теперь на электроусилитель необходимо установить вал.
7. Следующим этапом становиться настройка проводки, что не так уж и сложно, как кажется на первый взгляд.

8. Тянем 2 провода с салона к АКБ. Многие рекомендуют делать это внутри левого крыла. Для большей удобности, рекомендуется демонтировать следующие элемент: бачок стеклоомывателя, АКБ и полку для аккумуляторной батареи.

9. Делаем крепления для электроусилителя руля.

10. Устанавливаем деталь в посадочное место и фиксируем, при помощи гаек.

11. Финальным этапом установки становиться подключение электроники ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель. В точности с предыдущим действием, необходимо подключиться к серому проводу.

12. Теперь, для того, чтобы электроусилитель заработал, необходимо подключиться к плюсу и минусу.
13. Процедура установки ЭУР завершена и если все сделано, верно, и в точности, то все будет работать.
14. Остальную сборку проводим в обратном порядке и согласно технических схем.

Регулировка руля

Также, если после установки неудобно расположение руля и электроусилитель слишком низко или высоко, то немного это неудобство можно поправить при помощи регулировки. Сделать это можно сточив края промвала или дополнительно установив прокладки и втулки.

Но, не стоит отчаиваться и расстраиваться ведь на такой скорости в управлении не чувствуется, включена или выключена данная функция.

Выбор изделия

Сравнение штатной рулевой колонки и с электроусилителем

2172-3450008 – оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так, это наиболее подходящий в данном случае вариант. Средняя стоимость составляет около 20 000 рублей.

Преимущества и недостатки установки ЭУР на автомобиль

Все вопросы выбора и установки рассмотрены, но хотелось бы еще поведать о преимуществах электроусилителя перед ГУРом:

• Обслуживание занимает меньше времени и имеет намного ниже требования. Так, нет необходимости следить за маслом, а также соединениями.
• В отличие от ГУР, электроусилитель зимой, в мороз, не нужно греть.
• Установка ЭУР проводится намного легче и дешевле чем гидроусилителя.
• Высокий уровень надежности.
• Стоимость изделия. ЭУР в несколько раз дешевле ГУРа.

Характеристика модели ВАЗ 2114

Самара — это довольно симпатичный пятидверный хэтчбэк, который начал собираться еще в девяностые, но вышел на публику только в начале нулевых. В отличие от предыдущих проектов, Самара обладала усиленной технической начинкой, развивала значительно большую скорость, оставаясь хорошо управляемой на скорости в 160-170 км/ч (для отечественных автомобилей это очень хороший показатель).

Автомобиль обладал такими характеристиками, как надежность, практичность, устойчивость к неблагоприятным внешним факторам, выносливость и неплохая динамика. А что еще нужно на наших экстремальных дорогах, особенно если говорить о провинции? В общем, машина стала востребованной и на долгие годы получила титул лидера продаж, все-таки иномарки по карману далеко не всем, а тут и внешность удовлетворительна, и качество сносно.

Но, конечно, как и все машины АвтоВАЗа, Самара обладала не только достоинствами. Ряд недостатков сгустили над автомобилем «тучи» грозной критики, которая не утихает и сегодня. В особенности профессионалы отмечают хрупкость многих элементов, недостаточное рабочее состояние двигателя и трансмиссии, тормозной системы, которые слишком часто выходят из строя.

Рулевая система Самары первого поколения была на «троечку», так что перед инженерами встала нелегкая задача серьезной корректировки изъянов, технических дефектов. В 2009 году в продажу вышла рестайлинговая версия, Самара-2, или ВАЗ 2114, который оказался значительно лучше, эффективнее, практичнее и в чем-то даже эстетичнее своей предшественницы.

Помимо многих улучшенных характеристик, к которым можно отнести отформатированный под запросы водителей двигатель, более мощный и крепкий, появление нового оборудования, наблюдалась более современная рулевая система. Руль у машин АвтоВАЗа всегда был неустойчивый, нуждался в дополнительном усилении. Теперь такая возможность появилась, можно при желании поставить усилитель руля на ВАЗ, причем кому какой больше нравится: ЭУР или гидроусилитель.

В 2010 году прошел еще один незначительный этап рестайлинга, который немного обновил ряд двигателей, появился 1,6-литровый мотор, отвечающий европейским стандартам качества. В 2014 году вновь вышла обновленная версия ВАЗа. На этот раз инженеры немало потрудились над новой приборной панелью, чтобы она стала не только стильной, но и многофункциональной. Конечно, как бы ни старались талантливые инженеры, все равно Самара значительно уступает даже бюджетным проектам западных или восточных концернов.

Виды и достоинства усилителей руля

Рулевое управление ВАЗ 2114 претерпело существенных изменений, если сравнивать с предшественников в лице Самары первого поколения. Управлять автомобилем стало действительно лучше.

Установочный комплект

Клиенты получили возможность выбрать между ЭУР и ГУР, то есть электроусилителем и гидроусилителем руля. Но чем же отличаются эти системы между собой, какой отдать предпочтение и почему? Попробуем в этом разобраться.

Электроусилитель

Электроусилитель руля работает на основе импульсов электрического тока. Это достаточно сложная система, в которой каждой отдельной детали отведена своя важная роль. Из-за этого, когда выходит из строя хотя бы один агрегат, нарушается работа всего устройства, оно может полностью прекратить свою работу.

Схема электромеханического усилителя

Задача автовладельца, на машину которого установлен ЭУР, заключается в постоянном мониторинге состояния узла. За работу импульсов тока отвечает специальный контроллер. С его помощью водитель может самостоятельно выставлять степень усиления.

ЭУР выполняет несколько задач.

1. Оказывает положительное воздействие на управляемость, маневренность, отлично удерживает автомобиль на дороге, позволяет почувствовать машину. Убери электроусилитель, и управление превратится в сплошное испытание нервов и физической формы водителя.
2. Отлично справляется с температурными перепадами, которые особенно характерны для российского климата. Даже экстремально низкие температуры не влияют на электроусилитель, что позволяет достойно выдерживать подобные режимы эксплуатации всей рулевой системе машины.
3. Усилие от электроусилителя положительно сказывается на расходе топлива. Регулируя степень усиления, вы тем самым контролируете аппетит своего автомобиля. Так что появление эур на ВАЗ 2114 стало знаковым событием для отечественного автопрома.

Гидроусилитель

В состав гидроусилителя входит большое количество элементов, которые нуждаются не только в постоянном мониторинге, но и аккуратном обращении.

Принцип функционирования ГУР основан на взаимодействии рулевого управления с масляной жидкостью, которая содержится в специальной емкости. От этого и название типа усилителя, поскольку работа основывается на силе рабочей жидкости.

Несмотря на достаточно сложную технологию, гидроусилитель руля эффективный, безопасный, обеспечивает комфортное управление, позволяет контролировать поведение автомобиля даже в случае поломок передних колес.

Увы, гидроусилитель не лишен недостатков. Главный из них — это частые поломки. Возникают они преимущественно из-за утечки рабочей жидкости.

Функции у ГУР следующие:

• Автомобиль становится более послушным, хорошо маневрирует, откликается на работу рулем водителем;
• Обеспечивает смягчение ударов по рулю при прохождении сложных дорожных участков. В нашей стране подобных хоть отбавляй;
• Гидроусилитель идеально подходит для регулярной езды по проселочным дорогам. В этом компоненте электроусилитель существенно уступает ГУР;
• Водитель лучше чувствует дорогу, своевременно принимает решения, и система на них откликается;
• Усиление за счет рабочей жидкости позволяет сократить количество оборотов обода руля для совершения манёвров. Это экономит силы водителя.

https://youtube.com/watch?v=vjwdqpR7BkE
