Европанель на ваз 2110 вместо старой торпеды

Содержание

Действия в чрезвычайных ситуациях Ежедневные проверки Инструкция по эксплуатации Предостережения и правила техники Основные инструменты, измерительные Двигатель и его системы Трансмиссия Ходовая часть Рулевое управление Тормозная система Электрооборудование автомобиля Кузов Система вентиляции и отопления салона Приложения Коды неисправностей Электросхемы

В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110. Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названия, а потому продаваемое под заводским индексом (даже для зарубежного рынка модель называется просто LADA 110). Семейство включает в себя модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-21123). Кроме того, существуют различные мелкосерийные варианты, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М — седан с иными крыльями, капотом, бамперами, оригинальными обивками дверей.

Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном внешности и интерьера. Для изготовления кузовных деталей, которые наиболее подвергаются коррозии, используется оцинкованный металл, а неподвижные стекла (ветровое, заднее и боковые) вклеены в кузов. Даже у седанов багажный отсек очень вместителен для своего класса, а хэтчбеки и универсалы, в которых можно складывать спинки задних сидений, могут и вовсе служить для перевозки довольно габаритных грузов, например, холодильника.

Изначально на «Десятку» устанавливались только короткоходные карбюраторные 1,5-литровые двигатели BA3-21083 мощностью 69 л. с. однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 л могут иметь как по два, так и по четыре клапана на цилиндр, что влияет на их тягово-экономичные качества. В настоящем руководстве рассматриваются устанавливаемые в настоящее время на все модели семейства шестнадцатиклапанные двигатели ВАЗ-2112 (1,5л) и ВАЗ-21124 (1,6л) с электронным управлением Bosch, «Январь» или GM, однако приведенное описание также в полной мере подходит для ремонта восьмиклапанных двигателей, устанавливаемых ранее. Все двигатели агрегатируются пятиступенчатыми механическими коробками передач. В базовой комплектации автомобили «десятого» семейства могут похвастать наличием твидового салона, иммобилайзера, центрального замка, электрических стеклоподъемников передних дверей и атермальными стеклами. Более дорогие комплектации оборудованы подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который иные дилеры называют бархатом) и литыми дисками. Список же оборудования, которое может быть установлено по заказу, и вовсе неограничен: комплект пластиковых обвесов, хромированные дверные ручки, видоизмененный щиток приборов, кондиционер и т. д. «Десятку» уже давно нельзя назвать новинкой, но приемлемая ремонтопригодность, а также невысокие цены и доступность запасных частей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году выпуск «десятого» семейства на заводе «АВТОВАЗ» в Тольятти был прекращен, производство моделей возобновилось в Украине на автомобильном заводе корпорации «Богдан».

Как и ВАЗ, Богдан 2110 неплохо подходит для дальних путешествий по отечественным дорогам — этому способствуют хорошие динамические показатели, комфортная подвеска и невысокий расход топлива. Заводская гарантия на автомобили «десятого» семейства — 35 тыс. км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры дают еще и собственную, более продолжительную, гарантию, сокращая при этом межсервисные пробеги в полтора-два раза. В данном руководстве приведены рекомендации по ремонту и эксплуатации автомобилей ВАЗ/Богдан 2110/2111/2112 с инжекторными шестнадцатиклапанными двигателями объемом 1,5 и 1,6л.

1.5i Объем двигателя: 1499 см3

Дверей: 4/3/5 Коробка передач: механическая

Инструкция по монтажу и ремонту

Вид после демонтажа панели

Замена панели, особенно если устанавливаете на старый ВАЗ 2112 представляет собой определенную сложность. На старых машинах нет части тех функций, под которые панель имеет кнопки. Может потребоваться поработать над проводкой.

Инструменты и материалы

Инструменты потребуются стандартные.

А вот дополнительных материалов нужно определенное количество:

• понадобятся заглушки для лишних кнопок, которые не нужны на старом автомобиле;
• воздухопровод;
• различные вставки, кнопки (5 штук) и колодки;
• новый жгут проводов, подходящий для схемы подключения;
• кронштейны для крепления приборного щитка;

Алгоритм действий

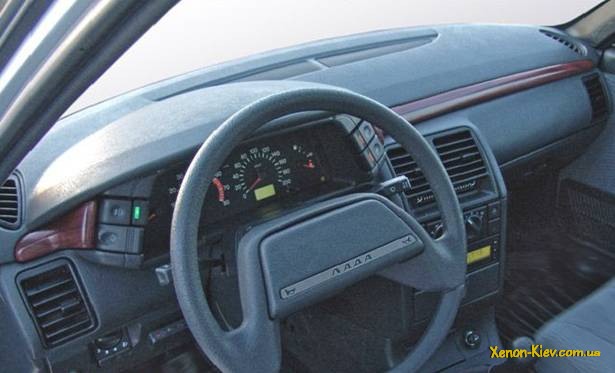

Щиток в полностью установленном виде

Вначале нужно снять старую панель. Делается это также, как и на других моделях машин производства ВАЗ.

При установке, нужно заменить замок зажигания на десяточный или калиновский, в зависимости от того, сколько клемм на колодке к замку. Можно оставить и старый и переставить провода, но новый и работать и смотреться будет лучше.

Нужно заменить проводку панели приборов. Также, подключить габариты дополнительными двумя проводками в ш4/13 и ш3/13 на монтажном блоке. Это относится к старым блокам, с 11 местами под реле.

В зависимости от того, инжектор или карбюраторная, подключение имеет свои нюансы. Если покупали цельную заводскую панель, то к ней должна прилагаться инструкция. Вкратце можно отметить, что на инжекторе не ставится датчик скорости, учтите это при установке.

Большую помощь может оказать электросхема автомобиля. Если ее нет, то можно найти в интернете. Есть некоторые различие в ней между ВАЗ 21124, 2111 и другими вариантами машин, так что найдите именно свою.

Если после включения не работает панель приборов, проверьте правильность подключения проводки – обычно ошибка именно в этом.

Установка без полного разбора панели

Панель, как многим известно, состоит из трех частей, но европанель ВАЗ 2110 – это, собственно, только верхняя часть торпедо. И если цель – лишь ее замена, без каких-либо доработок и другого тюнинга, тогда смело можно делать частичный разбор, не снимая всего оборудования.

Понадобятся:

1. Дрель;
2. Отвертка;
3. Саморезы.

Процесс демонтажа проходит так:

Снимаем приборную панель;
Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора

Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
Теперь можно спокойно снять накладку.

Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

Итак приступим, останавливаемся на накладках панели, которые делятся на:

Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.

Евро-3, накладка без полочки, но под панель приборов Калины, Приоры, и имеет модуль климат-контроля с 3 ручками и клавишу аварийной остановки.

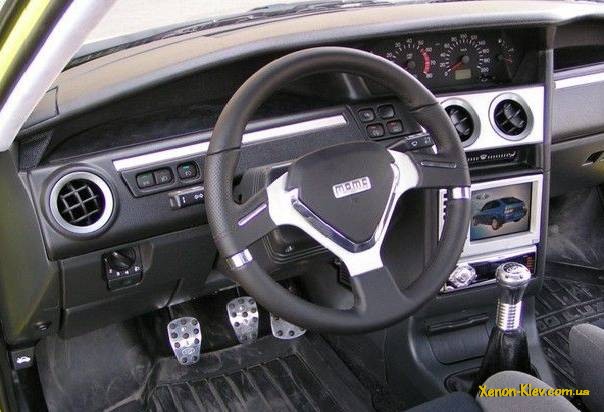

Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру.

Не считая этих евро-накладок есть накладки, которые устанавливают сверху них. К примеру, накладка панели Каштан.

Поставить накладку Каштан на торпеду не трудно, потому на этом останавливаться не будем, а вот поменять старенькую накладку панели на евро уже труднее.

Евронакладка на панель состоит из:

• Сама накладка
• Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
• Воздуховоды (2114-81080623)

• Отделка щитка устройств (2110L-5325124)
• Сдвоенная клавиша включения габаритов и ближнего света фар
• Клавиша включения задних фонарей противотуманок (с фиксацией)
• Клавиша включения подогрева заднего стекла (с фиксацией)
• Колодки для клавиш — 2 шт.
• Заглушки заместо клавиш — 6 шт.

• Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
• Колодка
• Крепления щитка устройств
• Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

Накладка создаёт впечатление высококачественного продукта. Она мягче, чем старая накладка и как говорят разработчики более травмобезопасная. Они также обещают улучшенную подачю воздуха на боковые стекла.

Сейчас идем к установке, и здесь можно выделить 2 способа, любой из которых имеет свои достоинства и недостатки:

Составляющие

При покупке вы получите то, что идет в комплекте, а именно:

1. Евронакладка;
2. Вставки для включателей (кнопок) приборов;
3. Отделка на щиток приборов;
4. Поскольку комбинация приборов у вас может отличаться от тех, установка которых предусмотрена конструктивно, также должны быть шесть заглушек, их можно вставить вместо кнопок;
5. Сами кнопки и две колодки для них : • Сдвоенная – для ближнего света и габаритов; • Для включения противотуманных фар; • Обогрева заднего стекла.
6. Воздуховоды;
7. Колодка и жгут проводов, предназначенных для подключения сдвоенной кнопки на габариты и ближний свет;
8. Кронштейны, крепящие щиток приборов.

Кроме того, если вас не совсем устраивает такая комбинация, и нужны еще кнопки для других приборов, то их, а также колодочки к ним можно докупать отдельно.

Какими бывают накладки?

Если вам нужна именно евронакладка, тогда есть два варианта:

Накладка Евро-1, другое название которой – Каприз. У нее такая же комбинация приборов, как у ВАЗ 2110, единственно – нет полочки со стороны пассажира;

Накладка панели ВАЗ 2110 Евро-1

Евро-2 практически ничем, кроме наличия упомянутой полочки, не отличается.

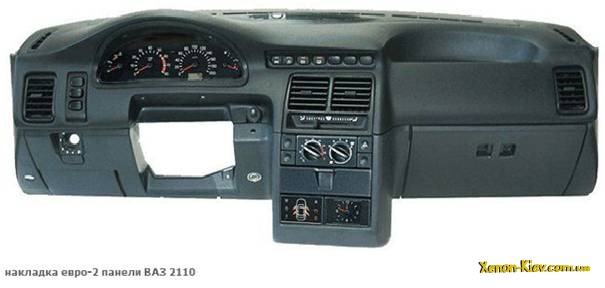

Накладка панели ВАЗ 2110 Евро-2

Еще в продаже есть накладка Евро-3. Но она – для более поздних и продвинутых ВАЗовских автомобилей – Приоры, Калины. Дело в том, что в этом варианте предусмотрено больше приборов, например, здесь есть блок для климат-контроля, чего в десятке не наблюдается. Хотя, в принципе, при желании установка этого варианта тоже возможна.

Накладка панели ВАЗ 2110 Евро-3

Любая евронакладка из упомянутых – товар качественный, если, конечно, не является дешевой подделкой. Она более мягкая и даже, как утверждают, производители, менее травмоопасная, как старая. Кроме того, после ее установки должна улучшиться подача теплого воздуха на боковые стекла.

Составляющие

При покупке вы получите то, что идет в комплекте, а именно:

• Евронакладка;
• Вставки для включателей (кнопок) приборов;
• Отделка на щиток приборов;
• Поскольку комбинация приборов у вас может отличаться от тех, установка которых предусмотрена конструктивно, также должны быть шесть заглушек, их можно вставить вместо кнопок;
• Сами кнопки и две колодки для них : • Сдвоенная – для ближнего света и габаритов; • Для включения противотуманных фар; • Обогрева заднего стекла.
• Воздуховоды;
• Колодка и жгут проводов, предназначенных для подключения сдвоенной кнопки на габариты и ближний свет;
• Кронштейны, крепящие щиток приборов.

Кроме того, если вас не совсем устраивает такая комбинация, и нужны еще кнопки для других приборов, то их, а также колодочки к ним можно докупать отдельно.

Мы сотрудничаем с:

ПЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: pecom.ru

Деловые Линии

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: dellin.ru

Байкал Сервис

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: baikalsr.ru

Энергия

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: nrg-tk.ru

КИТ

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: tk-kit.ru

Желдор экспедиция

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: jde.ru

Возовоз

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: vozovoz.ru

СДЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: cdek.ru

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа

Дополнительную информацию уточняйте у менеджеров.

Установка евронакладки без снятия торпеды

В этом варианте нужно иметь под рукой дрель и шурупы.

Опирайтесь на схему крепления накладки и начинайте по порядку:

1. Снять приборную панель.
2. Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
3. Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
4. Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
5. Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
6. Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
7.  Снимаем старую накладку на торпеду.

Устанавливаем новую накладку

Установка новой накладки происходит после предварительной подготовки:

1. Нужно, замерив, обрезать излишки материала;
2. Но то, что, казалось, лишнее под панелью приборов, лучше не обрезать, иначе будет щель возле рулевой колонки, а сделать надрезы можно, чтобы при необходимости немного загнуть;
3. Возле боковых воздуховодов также подрезку производят уже во время установки, замеряя на месте;
4. Осуществляем примерку и регулируем обрезку;
5. Наклеиваем антискрип, чтобы избежать скрипа в дальнейшей эксплуатации;
6. Выбираем способ установки приборной панели с евронакладкой: использовать новые кронштейны, входящие в комплект либо высверлить их со старой накладки;
7. Остается установка нужной вам комбинации приборов и закрепление евронакладки саморезами, которые затем прячутся под пластиковой накладкой.

https://youtube.com/watch?v=e2j62cWAmXs

С разбором панели

Первый этап осуществляется по уже описанному плану. Далее, действуем так:

1. Собираем накладку, устанавливая в нее свою комбинацию приборов, панели воздуховодов и те аксессуары, что в комплекте;
2. В основании панели аккуратно крепим жгут проводов;
3. К этому жгуту подсоединяем провода из евронакладки, стягивая все монтажными стяжками;
4. Осуществляем подключение приборов к нужным кнопкам с помощью разъемов;
5. Саморезами закрепляем накладку.

Этот метод, хоть и занимает больше времени, зато дает возможность качественной шумоизоляции для устранения всех раздражающих скрипов.

Также рекомендуем поменять лампочки на качественные аналоги или светодиоды. Так, обновленная панель будет выглядеть еще солиднее.

Снятие приборной панели авто

1. при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
2. снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
3. насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
4. отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
5. провода, идущие от прикуривателя, отсоединить, достать патрон;
6. при помощи узкой отвертки снять рукоятку с рычагов;
7. потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
8. открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
9. открутить саморез, находящийся за панелью;
10. два самореза, крепящих накладку, также открутить;
11. отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
12. отвинтить болты крепления;
13. открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
14. открутить саморез, крепящий световод и снять его;
15. саморезы, крепящие отопительный блок также открутить;
16. снять ламповые патроны;
17. после снятия внешних деталей, вынуть декоративную вставку;
18. открутить все гайки ключом на 21;
19. гидрокорректор, вынуть его лампу;
20. открутить саморезы, которые крепятся к поперечине, находящейся слева.
21. В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Как установить накладку не разбирая приборную панель

Любая приборная панель на ваз 2110 состоит из нескольких частей, а вот евро панель представляет собой только накладку на верхнюю часть торпеды. И вот как раз чтобы не разбирать полностью панель приборов, можно провести замену только ее верхней части.

Замена проводится следующим образом:

1. Снять панель приборов.
2. Открыть бардачок, внутри него откручивают несколько саморезов.
3. Далее необходимо вытащить ЭБУ, и за ним открутить саморезы.
4. Ослабить щиток с предохранителями.
5. Затем необходимо открутить еще саморезы, которые, удерживают панель сверху. И после этого можно снять старую накладку.

FakeHeader

Comments 21

Все вам не имется. Вы ж все хвалитесь, что веста афигенная тачка. Солярис ведро по сравнению с ней. Только то там что-то отпилят, там прикрутят. Нет, наши делать не научились.

Причём тут Веста и Солярис?! o_O У меня тачка вообще из другого поколения)

вопрос дилетанский-почему вибра кусочками наклеена, будто не хватило на оклейку? ну я имею в виду не вся площадь оклеена а некоторые места

Виброизоляцией и не нужно обклеивать 100% площади, тем более пластик) 100% площади нужно обклеивать шумоизоляцией…

Отлично По случаю продам панель от 2110 полностью в сборе 2к

Даже не хочу этим заниматся, куча потраченого времени и денег а лексусом всеравно не станит, ТАЗ он и есть ТАЗ

Никто не заставляет…вам дана информация, а как ей распоряжаться ваше дело=) Какая машина для вас не ТАЗ?

о то тебя отпустить не может)))

Не понял коммента?)))

все шумиш шумиш клеиш)) скоро не торпеда будет а ТедиБир из паралона)))

В этом посту не про шумоизоляцию речь)

Отлично! А где губку такую взял?

Пасиб) Это шумоизоляция от StP)))

(дефектами ВАЗовской сборки) — по сути они общий сплошной дефект, одно исключаешь, другое вылазит.

Тут скорее больше зависит от того, кто делает

На бывшей тоже этим занимался. Когда снял панель, там половины крепежа не было, а оставшаяся часть не закручена. Верхнюю и нижнюю части я герметиком промазывал по границе воздуховодов. И распределитель, который за магнитолой стоит, вертикально, я выкинул. Потому как на него одного нужно было израсходовать минимум полтора тюбика герметика. Вместо него я вклеил четыре гофротрубы, две вперёд, две задним пассажирам. А так все остальное как у тебя. Приход от переделки значительный.

Я тоже выкинул воздуховод, которые дует в ноги…из-за его бестолковой конструкции. В следующем БЖ про него напишу)

Верхнюю накладку с панели снимал? Весь скрип идет в местах соединений этих двух деталей.

Игорь, конечно снимал…в БЖ есть) Следующий БЖ по плану как раз про твой переходник-проставку для печки

Ну что сказать …это медаль! Хорошая работа.

Устанавливаем новую накладку

Установка новой накладки происходит после предварительной подготовки:

1. Нужно, замерив, обрезать излишки материала;
2. Но то, что, казалось, лишнее под панелью приборов, лучше не обрезать, иначе будет щель возле рулевой колонки, а сделать надрезы можно, чтобы при необходимости немного загнуть;
3. Возле боковых воздуховодов также подрезку производят уже во время установки, замеряя на месте;
4. Осуществляем примерку и регулируем обрезку;
5. Наклеиваем антискрип, чтобы избежать скрипа в дальнейшей эксплуатации;
6. Выбираем способ установки приборной панели с евронакладкой: использовать новые кронштейны, входящие в комплект либо высверлить их со старой накладки;
7. Остается установка нужной вам комбинации приборов и закрепление евронакладки саморезами, которые затем прячутся под пластиковой накладкой.

С разбором панели

Первый этап осуществляется по уже описанному плану. Далее, действуем так:

1. Собираем накладку, устанавливая в нее свою комбинацию приборов, панели воздуховодов и те аксессуары, что в комплекте;
2. В основании панели аккуратно крепим жгут проводов;
3. К этому жгуту подсоединяем провода из евронакладки, стягивая все монтажными стяжками;
4. Осуществляем подключение приборов к нужным кнопкам с помощью разъемов;
5. Саморезами закрепляем накладку.

Этот метод, хоть и занимает больше времени, зато дает возможность качественной шумоизоляции для устранения всех раздражающих скрипов.

Также рекомендуем поменять лампочки на качественные аналоги или светодиоды. Так, обновленная панель будет выглядеть еще солиднее.

Установка без полного разбора панели

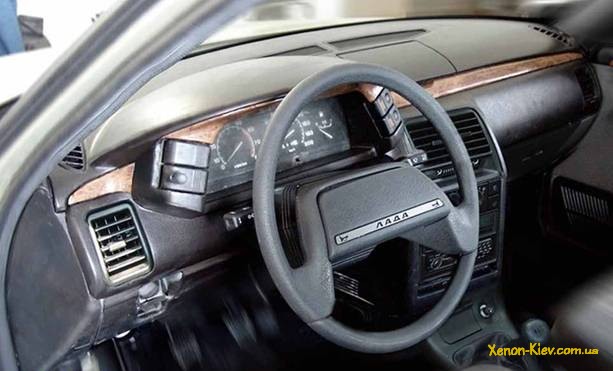

Панель, как многим известно, состоит из трех частей, но европанель ВАЗ 2110 – это, собственно, только верхняя часть торпедо. И если цель – лишь ее замена, без каких-либо доработок и другого тюнинга, тогда смело можно делать частичный разбор, не снимая всего оборудования.

Понадобятся:

• Дрель;
• Отвертка;
• Саморезы.

Процесс демонтажа проходит так:

Снимаем приборную панель;
Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора

Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
Теперь можно спокойно снять накладку.

Лада 2110 2001, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — электроника

Лада 2110, 2005

Комментарии 118

Что может быть, подключил по схеме, без датчика температуры и расхода топлива, так перестало стартер крутить? до этого, после не перебирал провода все было норм

Странно конечно, т.к щиток в данном случае вообще не связан с запуском стартера. В новых стоит иммо, тут же только индикация. А сам щиток «адекватно» работает?

Так вот и я думаю что странно. Родной иммо работает. Щиток работает, кроме стрелки бензина, но мне кажется дело в ней. Может быть что-то издания проводов не подключенных? но тоже странно

А так к слову, а непосредственно стартерные цепи проверялись? Начиная с замка, реле и т. д С поворота ключа хотя бы цепь замыкается?

Да смотрел. Релюшки менял, провода визуально. Разобрался. Надо было соединить вместе обрезанные провода 9 контакта белой колодки. Как ни странно, машина завелась. Теперь мучает, почему приборка каждый раз обнуляется…

Понятно, даже интересно стало — надо старую схему авто глянуть, куда там 9ый идет.Я обычно не так делаю, если приходится совсем убирать разъемы (колодки). Сначала подключаю, что необходимо для нового варианта, потом по схеме вынимается все ненужное (неиспользуемое) из жгута, а потом соединяются оставшиеся, но ещё используемые провода) Чаще всего остаются закольцованные массы и питающие провода, подсветка (от габаритов), реже сигнальные.Обнуляется, в смысле загораются все иконки, так называемый тест режим? Или показания ЖК экрана?

Каждый делает по своему, но приходят все равно к истине.Иконки загораются при включении зажигания, показания экранчике обновляются каждый раз, так ведь не должно?, И заметил, что стрелки могут зависнуть на одном месте, а потом, когда снова поверну ключ, возвращаются. Вроде как смотрю на схему, и не правильно подключил 20 контакт новой, к 13 красной, а надо было к 4 белой…

Поэтому и спросил, что именно происходит. Как раз хотел узнать, что с питанием. Очень часто путают подключаемые 12В и постоянные 12В, тоже после разговора выявлялось.20 контакт клемма 30 (постоянное)21 контакт клемма 15 (после зажигания)

Сейчас поменял. Все норм стало. Не обнуляется. Остаётся выставить стрелки

Это хорошо! Выставить нулевое положение? Ход стрелок можно проверить включив тест режим щитка, так удобнее.

Я когда их на 0 поставил, подключил, и они упали. Потом снова разобрал, прокрутил против хода движения, все, работает) я доволен

Каждый делает по своему, но приходят все равно к истине.Иконки загораются при включении зажигания, показания экранчике обновляются каждый раз, так ведь не должно?, И заметил, что стрелки могут зависнуть на одном месте, а потом, когда снова поверну ключ, возвращаются. Вроде как смотрю на схему, и не правильно подключил 20 контакт новой, к 13 красной, а надо было к 4 белой…

Если перепутать, то щиток в момент поворота ключа включается каждый раз «как впервый раз». Т. к постоянное питание отсутствует. В нормальном подключении, он уже под напряжением и ждет только сигнала на вкл (клемма 15). Память работает с клеммы 30.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Панель приборов ВАЗ-2112

Панель приборов ВАЗ-2112 по современным меркам достаточно аскетичная. В ее центральной части, расположенной перед водителем, расположены два стрелочных указателя: тахометр и спидометр. Первый, как известно, показывает, с какой частотой вращается в настоящее время двигатель, второй – скорость движения автомобиля. Под тахометром конструкторы поместили на панель циферблат с электронными часами и термометром, показывающим уличную температуру при наличии соответствующего датчика. Под спидометром – электронный одометр, демонстрирующий общий и суточный пробег.

Справа от одометра – рычажок регулировки электронных часов. На панелях с установленным узким дисплеем с помощью данной ручки можно переключать показания одометра на общий или на суточный пробег. Между тахометром и спидометром вверху расположены индикаторы поворотов, соответственно, левого и правого, а внизу два индикатора: «аварийки» и критической неисправности двигателя, появившейся из-за произошедшего сбоя в работе электронных систем. При загорании этого индикатора лучше всего заглушить двигатель, поскольку причин, по которым он сработал, может быть несколько. Иногда этот индикатор сигнализирует о наличии ошибок в работе бортового компьютера, которые устраняются на сервисе с помощью специального ПО.

Панель ВАЗ-2112 также оснащена стрелочным датчиком температуры охлаждающей жидкости. Датчик, подсоединенный к прибору, распознает температуру, начиная с 50 градусов по Цельсию. На ВАЗ-2112 красная зона начинается со 105 градусов. При 130 градусах мотор заклинит от перегрева, поэтому дальнейшая индикация здесь попросту бессмысленна. Под датчиком температуры охлаждающей жидкости на панели ВАЗ-2112 расположено 4 индикатора:

• обогатителя топливной смеси (для двигателей с карбюратором);
• давления масла – уровень масла снизился до критически низкого. Лучше всего заглушить двигатель, выявить и по возможности устранить проблему, продолжив движение только после доливки масла;
• стояночного тормоза;
• заряда батареи – индикатор сигнализирует о наличии неисправности в работе системы, например, о разрыве цепи, обрыве ремня генератора, и других такого рода неполадках.

Все они загораются в случае возникновения соответствующей неисправности.

Изучая панель приборов ВАЗ-2112, мы увидим, что в правой части находится стрелочный указатель уровня топлива. Данный прибор получает данные о количестве топлива (в случае с ВАЗ-2112 – бензина) в баке от специального датчика. Следует помнить, что показания данного прибора актуальны только для ровной поверхности, поскольку когда автомобиль едет, например, на подъем, топливо, в соответствии с законами физики, смещается в дальний угол неполного бака. Следовательно, датчик будет передавать некорректную информацию.

Справа от указателя уровня топлива небольшая пиктограмма колонки АЗС – несложно догадаться, что она загорается при снижении уровня бензина в баке до критического уровня. Впрочем, при мигающей лампе определенный запас хода у вас еще будет.

Под указателем уровня топлива расположены три индикатора:

• дальнего света – сигнализирует водителю о включенном дальнем свете фар, слепящем встречный транспорт;
• низкого уровня тормозной жидкости – вполне вероятно, жидкость выходит из системы в результате надрыва шланга;
• габаритных огней – напомнят водителю о необходимости выключить их, выходя из авто, поскольку в ином случае его может ожидать при следующей посадке весьма неприятный сюрприз в виде севшего аккумулятора.

Накладки на панель ваз 2110

Сейчас существует несколько видов накладок на евро панели:

1. Евро – 1, ее еще называют каприз, то есть, она идентична обычной приборной панели ваз 2110, только тут отсутствует полочка со стороны пассажира.
2. Евро – 2, и конечно, можно найти евро – 3, но они больше подходят для современных вазовских автомобилей.

Но все же и такой вариант накладки можно установить. Если говорить, о качестве таких накладок, то они качественные и мягкие, если конечно, не приобрести подделку.

При покупке стоит обратить внимание, чтобы накладка имела полный пакет составляющих:

• Сама накладка.
• Кнопки приборов.
• Щиток под приборы.
• Конструкция имеет отличия, поэтому стоит приобрести заглушки.
• Все кнопки и колодки.
• Воздуховоды.
• Крепление на щиток предохранителей.
