Изменяемые фазы газораспределения

Разберем основные варианты, используемые в современном автомобилестроении. Каждый из них доказал свою эффективность и проверен на сотнях тысяч машин. Какой из вариантов выбирать – непринципиально: при правильной эксплуатации ресурс примерно одинаков.

За счет поворота распредвала

Этот вариант используют ведущие автопроизводители – Тойота, Фольксваген, Дженерал Моторс, Вольво, Хонда, Киа и Рено. Первыми массово эксплуатируемыми авто в стране можно назвать БМВ с легендарной системой ВАНОС, в которой регулировалось положение распределительного вала. Особенности работы:

1. На распредвале расположена гидравлическая муфта, которая при необходимости меняет угол узла, тем самым изменяя фазы газораспределения. Если распредвалов два, то и муфты может быть две.
2. Узел расположен внутри корпуса ГБЦ. Управление муфтами реализовано за счет давления масла, поэтому в них есть масляные каналы. Регулировка происходит за счет электрогидравлических датчиков изменения фаз газораспределения или электромагнитных клапанов.
3. Муфта изменения угла представляет собой ротор, который зафиксирован на распредвале и корпус, который одновременно служит шкивом ГРМ. Внутри узла есть масляные каналы и камеры. В них подается масло, за счет чего ротор меняет свое положение по отношению к корпусу. Это и обеспечивает корректировку вала.
4. Управляет системой ЭБУ, на который подается вся необходимая информация о работе двигателя: данные с датчиков Холла, скорость вращения коленвала, температура и расход воздуха, температура антифриза. Анализируя показатели, ЭБУ корректирует распредвал так, чтобы обеспечить эффективную работу двигателя.

Этот вариант достаточно надежен. Проблемы чаще всего возникают с муфтами, которые со временем начинают работать некорректно или просто блокируются в одном положении и не регулируются. Чаще всего в таких ситуациях требуется замена вышедшего из строя узла.

Изменение фаз за счет разной формы кулачков на распредвале

Подобные системы используют Хонда, Митсубиси, Тойота и Ауди. Этот вариант даже проще в устройстве, но при этом дает хороший эффект. Его основные особенности:

1. Регулируется система впрыска, поэтому на каждый цилиндр приходится по два впускных клапана. При этом управление ими производится с помощью 3 коромысел и 3 кулачков на распределительном валу (крайние кулачки маленькие, средний большой).
2. При малых оборотах двигателя задействованы только крайние коромысла и кулачки. Фазы газораспределения короткие, что обеспечивает экономное расходование топлива.
3. При увеличении оборотов привод системы (гидравлический блокирующий узел) блокирует все коромысла и работа производится за счет большого кулачка, так как он намного выше. За счет этого фазы газораспределения удлиняются и обеспечивается большая мощность.

В усовершенствованном варианте на распределительном валу три кулачка разной высоты. На малых оборотах открывается только один клапан. В среднем диапазоне задействуется уже два клапана, а при больших нагрузках работает средний кулачок самого большого размера.

Система регулировки за счет изменения высоты подъема клапанов

Была разработана в начале нулевых годов инженерами БМВ, потом ее стали использовать такие марки, как Пежо, Фиат, Тойота и Ниссан. Многие специалисты считают этот вариант самым совершенным, так как из конструкции можно исключить дроссельную заслонку, что улучшает регулировку подачи топливной смеси. Особенности:

1. Состоит из сервопривода с червячным валом и возвратной пружиной, впускного и выпускного распредвала, червячной шестерни, эксцентрикового вала и элементов впуска и выпуска.
2. Системой управляет ЭБУ, собирающий информацию с многочисленных датчиков, установленных на двигателе и в выпускном тракте. После обработки данных он передает сигнал на сервопривод, который через червячный вал воздействует на эксцентриковый вал. Далее через промежуточный рычаг и коромысло выставляется высота подъема впускных клапанов, что и обеспечивает правильную подачу топлива.

Этот вариант при всей своей сложности имеет большое преимущество: возможность регулировать фазы газораспределения максимально точно во всем диапазоне оборотов.

Использование двигателя с регулировкой фаз газораспределения позволит экономить топливо и наслаждаться отличной динамикой при езде. Лучше отдавать предпочтение именно таким вариантам.

Принцип действия VVT

Суть работы системы VVT в том, чтобы в реальном времени, ориентируясь на режим работы двигателя, корректировать фазы открытия клапанов. В зависимости от конструктивных особенностей каждой из систем, реализовывается это несколькими путями:

• поворотом распределительного вала относительно шестерни распредвала;
• включением в работу на определенных оборотах кулачков, форма которых подходит для мощностных режимов;
• изменением высоты подъема клапанов.

Наибольшее распространение получили системы, в которых регулировка фаз осуществляется изменением углового положения распределительного вала относительно шестерни. Несмотря на то что в работу разных систем положен схожий принцип, многие автоконцерны используются индивидуальные обозначения.

• Рено – Variable Cam Phases (VCP).
• БМВ – VANOS. Как и у большинства автопроизводителей, изначально подобной системой укомплектовывался только распределительный вал впускных клапанов. Система, в которой гидромуфты изменения фаз газораспределительного механизма устанавливается и на выпускной распредвал, называется Double VANOS.
• Тойота – Variable Valve Timing with intelligence (VVT-i). Как в случае с БМВ, наличие системы на впускном и выпускном распредвалах именуется Dual VVT.
• Хонда – Variable Timing Control (VTC).
• Фольксваген в данном случае поступили более консервативно и выбрали международное название – Variable Valve Timing (VVT).
• Хюндай, Киа, Вольво, GM – Continuous Variable Valve Timing (CVVT).

Как фазы влияют на работу двигателя

Характер поведения газов внутри ДВС изменяется в зависимости от режима работы мотора. К примеру, на холостых оборотах скорость движения поршней значительно ниже, чем в режиме работы на максимальных оборотах. Соответственно, колебания газовой среды во впускном и выпускном коллекторах значительно зависят от режимной точки работы двигателя. Упомянутые колебания способны как приносить пользу, создавая резонансный наддув (подробней об акустическом наддуве в статье о системе изменения геометрии впускного коллектора), так и вред – паразитные колебания, застои. Именно поэтому скорость и эффективность наполнения цилиндров в разных режимных точках работы двигателя значительно отличаются.

На низких оборотах максимальное наполнение цилиндров будет обеспечивать позднее открытие выпускного клапана и раннее закрытие впускного. В таком случае перекрытие клапанов (положение, в котором выпускные и впускные клапаны одновременно открыты) минимально, поэтому исключается возможность выталкивания оставшихся в цилиндре выхлопных газов обратно во впуск. Именно из-за широкофазных («верховых») распределительных валов на форсированных моторах часто приходится устанавливать повышенные обороты холостого хода.

На высоких оборотах для получения максимальной отдачи от двигателя фазы должны быть максимально широкими, так как за единицу времени поршни будут прокачивать намного больше воздуха. При этом перекрытие клапанов будет положительно влиять на продувку цилиндров (выход оставшихся выхлопных газов) и последующую наполняемость.

Именно поэтому установка системы, позволяющей подстроить фазы газораспределения, а в некоторых системах и высоту подъема клапанов, под режим работы двигателя, делает двигатель эластичней, мощней, экономичней и в то же время дружелюбней к окружающей среде.

Регулируемый шкив

Его еще называют «шкивом Верньера» или «разрезной шестеренкой». Обеспечивает точную настройку фаз газораспределения. Применяется для корректной настройки тюнинговых и спортивных распредвалов. При замене заводского распредвала на тюнинговый возникает необходимость точной его настройки, т.к. разворот кулачков, углы и другие параметры распредвала отличаются от заводских.

Для этих целей и служит регулируемый шкив распредвала. Регулировка осуществляется с помощью специального измерительного инструмента (микрометров) и заключается в точной установке значений перекрытия клапанов. Только такая точная настройка обеспечивает заявленные производителем распредвалов характеристики.

Схематическое описание

Чтобы более полно осознать, для чего учитываются фазы газораспределения и зачем они нужны, кратко изложим функциональную схему современного двигателя внутреннего сгорания и перечислим его основные составляющие.

Как известно, основу ДВС составляет поршневая группа, которая состоит из нескольких цилиндров. В каждом из цилиндров передвигается поршень, который посредством кривошатунного механизма соединяется с коленчатым валом. Так как поршень двигается лишь в вертикальном направлении, посредством шатунов это движение превращается во вращательное, и вал приводится в движение.

Толкатели активируются в строго определенные моменты времени при помощи распределительного вала, имеющего на своем корпусе кулачки, количество которых соответствует количеству клапанов в двигателе. Таким образом, валы должны вращаться синхронно. Коленчатый вал обеспечивает движение поршней по строго определенной схеме: пока первый и четвертый цилиндры опускаются, второй и третий начинают свой подъем. Распределительный же вал обеспечивает своевременное открытие и закрытие клапанов, согласно заданной рабочей схеме.

На данном этапе возникает закономерный вопрос: что же такое механизм ГРМ четырехтактного двигателя и какие функции он выполняет? Оказывается, ГРМ представлен распределительным валом и клапанами, которые обеспечивают впрыск и выпуск рабочей топливной смеси. Основная задача ГРМ — обеспечить такие фазы газораспределения, чтобы мотор работал максимально эффективно.

Как двигают фазы

У разных производителей существуют различные конструкции таких систем. Одни изменяют время подъема клапанов, другие – высоту подъема, а третьи – и то, и другое. Системы изменения фаз могут устанавливаться только для впускных клапанов или и для впускных, и для выпускных. В настоящее время используется три способа изменения фаз газораспределения.

• Первый способ – поворот распредвала по ходу вращения с ростом оборотов двигателя. Таким образом, обеспечивается более раннее открытие клапанов. Основная деталь таких систем – фазовращатель (другое название – гидроуправляемая муфта). Он представляет собой ротор, смонтированный в шкиве распредвала, между которыми есть полости. Эти полости по сигналу контроллера двигателя через электромагнитный клапан заполняются маслом, что приводит к повороту распредвала. Угол поворота зависит от того, какая именно полость заполнена. Фазовращатель в большинстве случаев устанавливается только на впускной распредвал, на некоторых системах – и на выпускной. Описанный способ используется в системах VANOS и Double VANOS от BMW, VVT-i и Dual VVT-i(Variable Valve Timing with intelligence) от Toyota, VVT(Variable Valve Timing) от Volkswagen, VTC(Variable Timing Control) от Honda, CVVT(Continuous Variable Valve Timing) от Hyundai, Kia, Volvo, General Motors, VCP(Variable Cam Phases) от Renault.
• Второй способ – применение кулачков разного профиля на разных режимах работы. На малых оборотах используются кулачки, обеспечивающие «узкие» фазы, то есть малые высоту подъема и время открытия клапанов. С ростом оборотов по команде блока управления происходит переключение на «широкофазные» кулачки. Таким образом, фазы меняются ступенчато, а не плавно, как в предыдущей системе. Зато, кроме фаз, регулируется и высота подъема клапана. Разнопрофильные кулачки используют в своих системах: VTEC (Variable Valve Timing and Lift Electronic Control) от Honda, VVTL-i (Variable Valve Timing and Lift with intelligence) от Toyota, MIVEC (Mitsubishi Innovative Valve timing Electronic Control) от Mitsubishi.
• Третья, самая совершенная группа систем, плавно регулирует высоту подъема клапанов. Главное достоинство таких систем в том, что они позволяют отказаться от дроссельной заслонки на впуске. Тем самым существенно снижаются насосные потери и расход топлива. Впервые такая система под названием Valvetroniс была применена BMW. В ней между распредвалом и клапаном расположен дополнительный рычаг, один конец которого давит на коромысло клапана, а второй соединен с эксцентриковым валом. Проворачивая этот вал с помощью электромотора, система управления тем самым меняет наклон рычага и его плечо. Увеличение плеча приводит к увеличению подъема клапана и количества воздуха, попадающего в цилиндры. Высота подъема регулируется в пределах от 0,5 до 12 мм.

Вслед за BMW аналогичные системы создали Valvematic от Toyota, VEL (Variable Valve Event and Lift System) от Nissan, MultiAir от Fiat, VTI (Variable Valve and Timing Injection) от Peugeot.

В системе MultiAir используется один распредвал, который приводит и впускные, и выпускные клапана. Но если выпускные клапана механически управляются кулачками, то на впускные воздействие от кулачков передается через специальную электрогидравлическую систему. Именно в ней и состоит новизна. Впускные кулачки нажимают на поршни, а те через электромагнитный клапан передают усилие на рабочие гидроцилиндры, которые уже воздействуют на впускные клапана. Главный узел – именно клапан, регулирующий давление в системе. Он имеет только два положения: открыт-закрыт. Если он открыт, давление в системе отсутствует, и усилие на клапан не передается. Поэтому, управляя моментом и длительностью открытия электромагнитного клапана за то время, пока кулачок воздействует на поршенек, можно добиться любого алгоритма открытия впускных клапанов. А значит, ширину фаз можно плавно регулировать от 0 до 100%. Максимальная ширина фазы определяется профилем впускного кулачка распредвала.

А какое отношение все вышеописанное имеет к экологии? Системы изменения фаз газораспределения, оптимизируя процесс сгорания топлива, тем самым снижают его расход, а, значит и количество вредных выбросов.

Общие сведения о работе фазорегуляторов

Современные силовые агрегаты европейского и японского производства, в том числе и мотор Пежо 307 оборудованы различными электрогидравлическими системами, изменяющими степень заполнения цилиндров благодаря уровню закрытия или открытия клапана. Посредством регулировки фаз газораспределителя, возможно, изменять объем новых зарядов и частей остаточных отработанных газов.

Исходя из скорости коленвала и уровня срабатывания дроссельной заслонки, сильно изменяется степень попадающей в цилиндр горючей смеси и вывод из него отработанных газов. Посредством модификации фаз газораспределения, появляется возможность внести необходимые коррективы исходя из оборотов коленвала и уровня заполнения цилиндров горючей смесью.

В совокупности это дает возможность добиться определенной положительной динамики в функционировании силового агрегата Пежо 308 и 307:

• увеличение мощностных показателей силового агрегата на выходе;
• улучшение в показателях крутящего момента в достаточно обширных диапазонах оборотов;
• уменьшение уровня выброса вредных выхлопов;
• экономия потребления горючего;
• уменьшение шума работы мотора.

В стандартных силовых агрегатах используется жесткая связка коленвала и распредвала. В классических моторах Пежо 308 и 307 установлен фазорегулятор, позволяющий регулировать расположение распредвала и коленвала с целью изменения степени, перекрытия клапанов. За степень поворота распредвала отвечают механизмы электрического либо электрогидравлического типов. При этом в простых устройствах, возможна установка вала в четко определенных положениях. В более современных фазорегуляторах появилась возможность плавной регулировки распредвала по отношению к коленвалу.

В классическом моторе выпускной клапан открывается примерно за 10-35 градусов до передвижения поршня в крайнюю верхнюю мертвую точку. В свою очередь закрывание клапана осуществляется через 40-85 градусов в момент прохождения поршнем нижней мертвой точки.

С целью получения наибольших мощностных показателей должна обеспечиваться определенная величина углов опережения при открывании и наоборот задержка в момент закрывания впускных клапанов. Наибольшие обороты силового агрегата сопровождаются заполнением цилиндров инертными потоками газов при еще не закрытых впускных клапанах в момент подъема поршней. В свою очередь на минимальных оборотах важную роль играет задержка закрывания клапанов, приводя к частичному выдавливанию из цилиндров новой топливной смеси.

Устройство механизма газораспределения

Газораспределительный механизм (ГРМ) состоит из:

• одного или двух кулачковых распределительных валов, на каждый из которых установлена своя шестерня;
• шестерни коленчатого вала;
• цепного или ременного привода.

Число зубьев шестерни распределительного вала всегда в 2 раза больше, чем у шестерни коленчатого вала.

Благодаря этому за два оборота коленчатого вала происходит лишь один оборот распределительного вала. Это позволяет открывать и закрывать клапаны головки блока цилиндров (ГБЦ) в зависимости от такта двигателя. Фазы газораспределения зависят от расположения кулачков распределительного вала. Поэтому на одновальных двигателях возможна только одновременная регулировка фаз впуска и выпуска. На двухвальных двигателях возможна раздельная регулировка фазы впуска и фазы выпуска. Это позволяет оптимизировать работу двигателя под различные режимы.

Когда кулачок распределительного вала доходит до клапана, то начинает давить на него до тех пор, пока клапан полностью не откроется. Затем кулачок проходит дальше и пружина начинает выдавливать клапан, стремясь закрыть его. Как только давление со стороны распределительного вала исчезает, пружина полностью закрывает клапан. Угол поворота распределительного вала, в течение которого впускные или выпускные клапаны одного цилиндра открыты и называется фазой газораспределения.

Принцип работы

Сейчас не будем лезть вглубь, наша задача понять, как они работают. Собственно обычный распредвал на конце имеет распределительную шестерню, которая в свою очередь соединяется с ремнем или цепью ГРМ.

Распредвал с фазовращателем на конце имеет немного другую, измененную конструкцию. Здесь располагаются две «гидро» или электроуправляемые муфты, которые с одной стороны также зацепляются за привод ГРМ (цепь или ремень), а с другой стороны с валами. Под воздействием гидравлики или электроники (есть специальные механизмы) внутри этой муфты могут происходить сдвиги, таким образом, она может немного поворачиваться, тем самым меняя открытие или закрытие клапанов.

Нужно отметить, что не всегда фазовращатель устанавливается на два распредвала сразу, бывает что один находится на впускном или на выпускном, а на втором просто обычная шестерня.

Как обычно процессом руководит ЭБУ, которая собирает данные с различных датчиков двигателя, таких как положения коленчатого вала, холла, частота вращения двигателя, скорости и т.д.

Сейчас я вам предлагаю рассмотреть основные конструкции, таких механизмов (думаю так у вас больше проясниться в голове).

От чего зависит ресурс деталей фазорегулятора

Большинство владельцев автомобилей Рено Меган 2 с 16-клапанными двигателями K4M и F4R обделяют своим вниманием сальник клапана фазорегулятора (по-другому фазовращателя, или на сленге автолюбителей, «фазора»). И напрасно, ведь от состояния сальника зависит чистота всех составляющих управляющего устройства, а значит, его работоспособность и ресурс

Электромагнитный клапан фазорегулятора находится в передней части двигателя Рено, а кроме того, установлен в углублении – в том месте, где в первую очередь скапливается грязь. При пересыхании или повреждении сальника смешанная с моторным маслом пыль и песок попадают в каналы клапана и рабочую полость поворотного узла. Это чревато подклиниванием электромагнитного устройства и ускоренным износом камер и лопаток самого фазорегулятора. При этом возможно появление чрезмерного зазора, а то и повреждение отдельных деталей устройства, которое отвечает за изменение фаз газораспределения.

В результате вместо замены сальника фазорегулятора ценой в несколько сот рублей приходится покупать детали общей стоимостью более 20 тысяч рублей. По этой причине специалисты рекомендуют периодически осматривать состояние уплотнения и при малейшем подозрении выполнять его замену.

Принцип работы фазорегулятора двигателя К4М

Для улучшения наполнения цилиндров топливной смесью на всех режимах двигатели 1,6л оборудованы фазорегулятором распределительного вала впускных клапанов.

Смещение момента закрытия впускных клапанов оптимизирует наполнение цилиндров топливной смесью в зависимости от частоты вращения коленчатого вала.

В результате повышается крутящий момент на режиме средних нагрузок и мощность при высокой частоте вращения коленчатого вала.

При высокой частоте вращения коленчатого вала более позднее закрытие впускных клапанов обеспечивает поступление дополнительной порции топливной смеси за счет высокой скорости движения смеси.

Напротив, при невысокой частоте вращения инерция движения смеси невелика.

Поэтому желательно более раннее закрытие выпускных клапанов, чтобы избежать недостаточного наполнения цилиндров и потерю крутящего момента вследствие вытеснения части свежей смеси.

Чем выше частота вращения коленчатого вала, тем позднее должно происходить закрытие впускных клапанов.

Количество масла, подаваемого к фазорегулятору, определяется электромагнитным клапаном, установленным на головке блока цилиндров (см. рис. 2).

На клапан подается электропитание в виде переменного сигнала степени циклического открытия (амплитудой 12 В и частотой 250 Гц,).

Это позволяет подавать масло в механизм фазорегулятора и таким образом изменять угол сдвига фаз.

Фазорегулятор распределительного вала постоянно изменяет фазы газораспределения.

ЭБУ посылает на электромагнитный клапан переменный сигнал степени циклического открытия, величина которого пропорциональна требуемому смещению фаз.

Фазы постоянно изменяются от 0˚ до 43˚ по углу поворота коленчатого вала.

При частоте вращения коленчатого вала в пределах 1500–4300 мин –1 ЭБУ подает напряжение питания на электромагнитный клапан.

При превышении 4300 мин–1 питание электромагнитного клапана прекращается. При этом положение механизма фазорегулятора способствует наполнению цилиндров при высокой частоте вращения коленчатого вала. В этом положении запорный плунжер блокирует механизм.

При частоте вращения до 1500 мин –1 напряжение питания не подается на электромагнитный клапан. Механизм заблокирован плунжером. С момента подачи питания на электромагнитный клапан при частоте вращения коленчатого вала более 1500 мин –1 под действием давления масла запорный плунжер отходит и высвобождает механизм.

Управление электромагнитным клапаном фазорегулятора распределительного вала происходит при соблюдении следующих условий:

— датчик частоты вращения коленчатого вала исправен;

— датчики положения распределительных валов исправны;

— система впрыска исправна;

— после запуска двигателя;

— Двигатель работает не на холостом ходу при нажатой педали акселератора;

— получено пороговое значение профиля впрыска, устанавливаемого с учетом нагрузки и частоты вращения коленчатого вала;

— температура охлаждающей жидкости находится в пределах 10 — 120˚ С;

— повышенная температура масла в двигателе.

— возврат фазорегулятора в исходное положение;

— нулевое смещение фаз.

Примечание. При блокировке электромагнитного клапана в открытом положении двигатель на холостом ходу работает не устойчиво, давление во впускной трубе повышено. При этом отмечается более шумная работа двигателя.

Основные неисправности электромагнитного клапана фазорегулятора:

— замыкание на массу или на +12В;

— смещение или рассогласование запрограммированных значений;

— неправильное определение положения фазорегулятора;

— величина регулирования вне допустимых пределов.

Детали клапанной группы

К клапанной группе относятся клапан, направляющая втулка клапана, клапанная пружина с опорной шайбой и деталями крепления (они же — «сухари»). Все описанное приведено на рисунке 4.13.

Клапан служит для закрытия и открытия впускных или выпускных каналов в головке блока цилиндров. Основными элементами клапана являются тарелка и стержень.

Тарелка клапана имеет шлифованную конусную рабочую поверхность — фаску (обычно под углом 45°), которой клапан плотно притерт к седлу.

Стержень клапана отшлифован и проходит через направляющую втулку. На конце стержня клапана имеется канавка или отверстие для крепления опорной шайбы пружины. Разноименные клапаны имеют тарелки различных диаметров (зачастую, больший — у впускного клапана) или отличаются специальными метками.

Рисунок 4.13 Клапанный механизм.

Седло клапана (на рисунке 4.13) представляет собой металлическое кольцо цилиндрической формы с обработанной под углом 45 градусов рабочей поверхностью (той самой, к которой прилегает тарелка клапана). Седла клапанов запрессованы в головку блока цилиндров. Существуют конструкции с заменяемыми седлами и с седлами, запрессованными наглухо.

Направляющая втулка, в которой клапан устанавливается стержнем, обеспечивает точную посадку клапана в седло. Втулки запрессовывают в головку цилиндров.

Рисунок 4.14 Клапан.

Клапанная пружина удерживает клапан в закрытом положении, обеспечивая плотную его посадку в гнезде, а также создает постоянное прижатие толкателя к поверхности кулачка распределительного вала. Пружину надевают на выходящий из втулки конец стержня клапана и закрепляют на нем в сжатом состоянии с помощью опорной шайбы с коническими разрезными сухарями, которые входят в выточку на стержне клапана. Иногда на клапан устанавливают две пружины: пружину меньшего диаметра — внутрь пружины большего диаметра. Это делается для того, чтобы избежать резонанса пружины на определенных частотах работы двигателя, а также для подстраховки на случай поломки пружины. Часто применяются пружины с переменным шагом витков. Это исключает вероятность возникновения вибрации пружины и ее поломки при большом числе оборотов коленчатого вала двигателя. При установке двух пружин их подбирают таким образом, чтобы направление навивки их витков было выполнено в разные стороны, что также устраняет опасность возникновения резонансных колебаний пружин.

Для ограничения количества масла, поступающего в направляющую втулку, и устранения подсоса масла в цилиндр через зазоры во втулке на верхних впускных клапанах под опорной шайбой ставят маслосъемные колпачки.

Толкатель служит для передачи осевого усилия от кулачка распределительного вала на стержень клапана или на штангу. Дело в том, что передавать усилие от кулачка распредвала лучше именное через промежуточное звено – толкатель. Поскольку при длительной работе элементы клапанного механизма изнашиваются и, когда приходит время замены чрезмерно износившихся деталей, проще заменять небольшой толкатель, нежели целый распредвал или клапаны.

Рисунок 4.15 Головка блока цилиндров с элементами газораспределительного механизма.

Как было отмечено выше, сейчас получили широкое распространение так называемые гидрокомпенсаторы. «Гидро», потому что работают за счет давления моторного масла, а «компенсаторы», так как компенсируют или, проще говоря, сводят на нет зазор между кулачком распределительного вала и толкателем во время работы.

Толкатели в большинстве двигателей устанавливают без втулок непосредственно в отверстия приливов головки блока цилиндров. В некоторых двигателях для толкателей имеются направляющие втулки, отлитые секцией на несколько цилиндров.

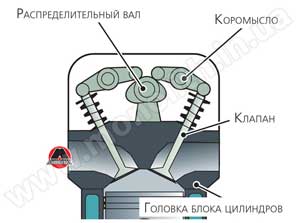

Коромысло. Изменяет направление передаваемого движения. Устанавливают зачастую, когда распределительный вал один, а клапанов на цилиндр два или четыре, но расположены они особым образом (смотрите рисунок 4.16). Коромысла устанавливают на бронзовых втулках или без втулок на осях, которые при помощи стоек закреплены на головке блока. Одно плечо коромысла располагается над стержнем клапана, а другое — под или над кулачком распределительного вала. Для регулировки зазора между стержнем клапана и коромыслом в конец коромысла вкручен регулировочный винт с контргайкой.

Рисунок 4.16 Привод клапанов через коромысло.

Когда нужна замена фазовращателей Опель Астра H?

Фазовращатель – это сложный механизм, который часто выходит из строя. Признаки выхода из строя являются следующие:

• машина плохо отзывается на педаль газа;
• на малых оборотах машина не едет, нет тяги;
• после того как автомобиль заводится, слышан характерный звук работающего дизеля. После прогрева он пропадает;
• электронный блок управления фиксирует ряд ошибок: 0010; 0011; 0013; 0014.

Эти симптомы почти со стопроцентной гарантией говорят о неисправных шестернях распредвалов или вышедших из строя клапанах фазорегулятора.СПРАВКА: Не стоит менять только шестерни или клапаны, это не сможет решить проблему полностью. Частичная замена может только замаскировать неисправность. Автолюбителю ни в коем случае нельзя игнорировать симптомы неисправности. В процессе эксплуатации могу произойти более серьезные поломки. При заклинивании одной из шестерни может произойти выброс масла через сальники. Оно попадает на ремень ГРМ, а это смертельно для него. В результате действия масла ремень может оборваться, что приведет к погнутым клапанам. А это в свою очередь требует замены двигателя или его капитальный ремонт, что по стоимости почти равноценно. Поэтому при первых признаках неполадки следует незамедлительно обратиться в автосервис для диагностики, где с помощью профессионального оборудования проверят систему фазорегулятора.

ВНИМАНИЕ! Некоторые неопытные специалисты автосервиса «дизиление» двигателя принимают за неисправность гидрокомпенсаторов, которых нет на этих автомобилях
