Особенности настройки и ремонта карбюраторов для газелей с двигателем змз-406

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

• Загруженность авто;
• Погодные условия;
• Дорожная обстановка;
• Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

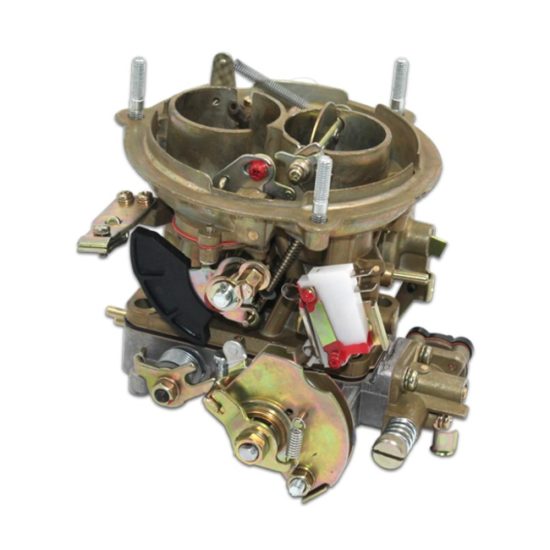

Регулировка карбюратора к-151д (Газель с двигателем 406)

1. Снимаем воздушный фильтр, а также крышку карбюратора. Для этого нужно отсоединить трос привода воздушной заслонки.

2. Проверяем уровень в поплавковой камере. Необходимо чтобы он был на высоте 3 см от верхней кромки средней части карбюратора к-151д. Для произведения данного замера рекомендуется использовать переднюю часть спичечного коробка, предварительно сложив её пополам.

3. Снимаем заглушку поплавочной тяги и убеждаемся в том, что клапан уплотнительного кольца, расположенного на игольчатом клапане, герметичен. Если проблем нет, устанавливаем верхнюю часть карбюратора, трос привода воздушной заслонки, а также воздушный фильтр.

4. Приступаем к процессу самой регулировки карбюратора Газели. Для этого надо полностью вкрутить винт настройки холостого хода и выкрутить его на 5 оборотов.

5. Аналогичные действия проводим с винтом качества, однако его откручиваем обратно лишь на 3 оборота.

6. Запускаем силовой агрегат и ждем, пока он нагреется до 90 градусов.

7. Вращая винт эксплуатационной регулировки, выбираем стабильную частоту вращения коленчатого вала двигателя на уровне 700-800 об/мин.

8. Нажимаем педаль акселератора и быстро отпускаем её, что необходимо сделать для того, чтобы убедиться в правильности регулировки карбюратора к-151д. Если мотор глохнет, необходимо повысить частоту вращения коленвала, однако не превышайте разрешенный показатель.

9. Едем в сторону ближайшей СТО и регулируем показатели СН и СО мотора нашей Газели.

Теперь вы знаете, как отрегулировать карбюратор на Газели.

Топливная система – одна из самых важных в автомобиле, обеспечивает бесперебойную работу транспортного средства, умеренный расход топлива, от ее настройки зависит ресурс двигателя. Карбюратор на Газели с 406 двигателем также играет достаточно большую роль, поэтому должен содержаться в чистоте и исправном техническом состоянии.

Коммерческие авто GAZelle с двигателем ЗМЗ-406 и подобной системой питания уже сняты с производства, но таких машин по дорогам России ездит еще достаточно много, на них перевозят грузы и пассажиров. У карбюраторных автомобилей есть свои преимущества – это относительная простота устройства, минимум датчиков, возможность отремонтировать движок самостоятельно, достаточно высокая надежность, невысокая цена запчастей.

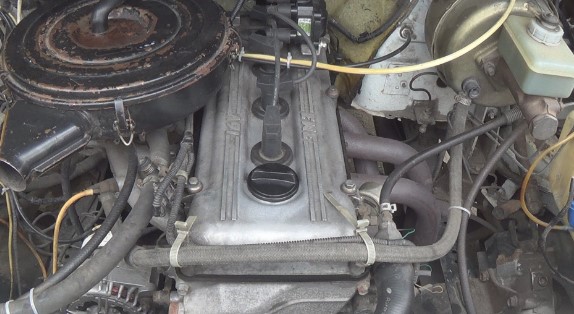

Двигатель 406 — описание

Двигатель внутреннего сгорания марки ЗМЗ 406 производится на Заволжском моторном заводе, который является основным поставщиком комплектующих для Горьковского автозавода (ГАЗ). Также предприятие ЗМЗ занимается изготовлением двигателя модели 405. Эти два мотора стали настоящей гордостью Заволжского завода. По своей конструкции и техническим данным они несколько отличаются друг от друга. Но всё же их принцип работы знает чуть ли не каждый автолюбитель.

На какие автомобили устанавливается данная модель двигателя?

Чаще всего двигатель 406-ой модели устанавливался на «Волгу» модели 31105, а также на хорошо известные «Газельки». Причём с 2003 года Горьковский завод полностью обновил технические характеристики всех моделей этих грузовиков. С того момента 402-е моторы полностью ушли с производства и больше не устанавливались ни на один современный грузовик. На их смену пришли два новых агрегата – ЗМЗ 406 и ЗМЗ 405.

406 двигатель — характеристики и описание

Данная модель двигателя вышла в серийное производство ещё в 1997-м году. Но, несмотря на это, автомобили ГАЗ 3302 «ГАЗель» вплоть до 2003 года укомплектовывались только 402-ми двигателями. Новинка работала на 92-м бензине. Главная деталь, отличающая ее от остальных моделей – это впрыск топлива, который впервые был разработан инженерами на Заволжском заводе. За свой долгий период существования двигатель 406-ой модели обрёл огромную популярность и стал одним из самых распространённых на территории России. Такую популярность он завоевал благодаря своей надёжной конструкции и экономичному расходу топлива.

История создания

При эксплуатации 405-го мотора были заметны существенные недостатки: в жаркие летние дни «Волги» и «Газели» попросту перегревались и кипели (наверное, каждый видел такое явление, когда под капотом «ГАЗели» находилась пустая полиэтиленовая бутылка). Это говорило о недоработках в системе охлаждения. Многие водители устанавливали трёхсекционный радиатор на место серийного двухсекционного, но всё же двигатель иногда давал о себе знать. Инженеры Заволжского моторного завода понимали, что дальше так идти не может, и приступили к разработке нового инжекторного двигателя ЗМЗ 406. Он не был разработан с нуля – вся его конструкция напоминала 405-й мотор. Но теперь все недостатки были учтены и не вошли в новый двигатель 406 (инжектор).

Какие изменения в этих двух моделях?

Итак, самое первое отличие 406-го мотора – это наличие инжектора. Карбюратор имел свои недостатки и был ненадёжным. Мощность новинки составляла 145 лошадиных сил. Рабочий объём — 2.4 литра. Агрегат имеет значительно меньший расход топлива, а в зимний период очень легко заводится. Также этот мотор отличается своей высокой надёжностью, чего не скажешь про модель 405. Собственно, это и есть главные преимущества, из-за которых многие автомобилисты выбирают двигатель 406-ой модели.

Капитальный ремонт

Примерно черед 200-300 тысяч километров этот мотор требует капитального ремонта. Эта процедура стоит значительно дороже, нежели ремонт ЗМЗ 402 и 405 (примерно 30-40 тысяч рублей). А всё из-за сложной конструкции агрегата. Поэтому, эксплуатируя «ГАЗель», следует помнить, что примерно через 3-4 года она потребует существенных затрат на ремонт.

Recommendations

Comments 19

Возьми навеску, мозги …лучше под ЗМЗ-40522 Микас7.1 пзу0000538 они без лямда зонда в прошивки(катик не нужен)…дросель стоковый без евро…вал один инжекторный(ставишь на выпуск…в такой комбинации когда вал на впуске стоит карб, а выпуск инж то тяга лучше ближе к средним оборотам )…бак свой оставь а насос не погружной поставь на раму…фильтр топливный…форсы лучше похожие под сименс(пузатые такие)…магистрали топлевные не снимай они как раз такие же как и на старых инжах…ну трос газа еще рампа с форсами…коса моторная(лучше новую…от газели с мотором змз-40522)…мозги лучше новые(проблем меньше впарывают на отя@бись мусор один, а новый с гарантией) впускной коллектор инжекторный… Вешай на свой двиг…там трогать голову не надо…на двиге надо произвести замену впускного коллектора вместо карбого на инж(даже шпильки менять не надо, все подходят)…поставить за места выпускного распредвала карбого на инжекторный(не забуть еще там на кончике распредвала флажок) …в головке блока выбить заглушку датчика распредвала и поставить туда датчик…выстовить фазы И самый главный ньюан при перестройке …собирай на свой блок(если это другой двиг то надо перерегестрировать, кто бы тебе не пел что не надо можешь ему плюнуть в лицо…все надо перерегестрировать и опять таки бу мотор если он со списанной тачки без доков то это стопроцентный висяк и потеря регистрации…инжектор когда поставиш на свой двиг ничего регистрировать не надо номерной агрегат сохранил целосность номер с доками совпадает + налоги остались такие, а не добавились)… Ууууууууффффффф вроде все описал…вроде датчиков не хватает…если что пиши поможем. УДАЧИ!

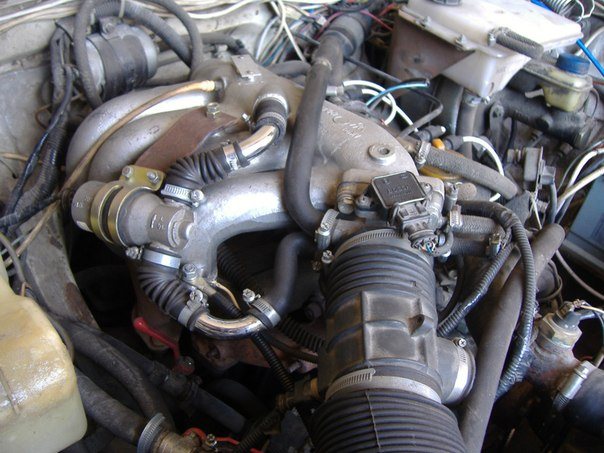

Установка инжектора на 402 мотор

Недавно видел разобранный движок от Нивы Шеви, так там рампа с форсунками крепится на впускном коллекторе напротив каждого цидиндра.

Добавлено через 2 минуты 7 секунд В принципе какая разница куда прикреплены форсунки — главное, чтобы прыскали вовремя. На моноинжекторе ведь всего 1 форсунка и ставится на входе во впускной коллектор. Поправьте, если в чём то ошибся.

Очень красиво выглядит

)) Респект!

Хотелось бы тоже проделать и со своим 402, не могли бы подсказать с чего нужно начинать, какие детали прикупить?! Я так-то не сильно опытен, поэтому ко всему с осторожностью )))

На разборке приобрел проводку от 3105 дв. 406 с ДМРВ (пленка), РХХ и датчиком положения дросельной заслонки с дороселем. Остальные датчики приобрел в магазине. Микас 7.1 (ЭЛКАР) приобрел через интернет с завода изготовителя.

Распиновка разъема проводки

Если проводка новая, с магазина, нарисовал учитывая нюансы

Приобрел ГБЦ 4213.1003010 евро-3 под свечи как у 406 и Рессивер 420.1008017-30

На нем только алюминевую пластику на место ДАД поставил. Тут видно

Для увеличения кликнуть по фото. Выпуск родной, только место крепления карба (впускной коллектор) обработал болгаркой

Тут целиком. Сразу с местом для регулятора давления топлива от дв.406

Бензонасос поставил на место катушки зажигания. На фото видно

Датчик распредвала собрал из трамблера 5406.3706-05 просто у шторки лишние 3 зуба спилил.

без этого работать не будет

так как на выходе жигулевского датчика (трамблер 5406.3706-05) «+» а на выходе ГАЗовского датчика распредвала «-» Если без этой схемы, то как вариант изготовить шторку с одной прорезью так

Для увеличения кликнуть по фото.Настройка датчика фаз. https://forum.allgaz.ru/showpost.php. &postcount=993Тут про это подробнее https://forum.allgaz.ru/showpost.php. &postcount=653

Датчик температуры воздуха поставил в патрубок. (От хонды подошел)

Шкив коленвала сделал так

Изделие выполнено таким образом, что диск с зубцами можно поворачивать относительно демпфера коленвала, а прижимная пластина (находится сзади) фиксирует выбранное положение «зубов» с помощью 4х болтов (диаметр 6мм с мелкой резьбой (только один нюанс, токарь подсказал, эти болты должны быть из особо прочной стали. Сделали все как надо. Так что ищите токаря высокой квалификации)).

Первое время (когда еще не приобрел все необходимое оборудование для диагностики и настройки) зажигание «раньше» «позже» настраивал в ручную. Нужно «раньше» остановился, ослабил болты, чуть сдвинул «зубы», затянул болты, завел, поехал. Принцип — как раньше с трамблером.

При такой конструкции демпфера, при установке Датчика Коленвала (ДК) двигатель снимать не нужно и можно регулировать положение «зубов» относительно датчика. Также не нужно каждый раз откручивать датчик при очередной замене ремня генератора.

Информацию так же черпал тут _https://www.uazik.net/files/image/CIMG5593_resize.JPG _https://radikal.ru/F/s49.radikal.ru/i125/1005/ee/10cd44d4fe62.jpg.html вид с обратной стороны _https://radikal.ru/F/i065.radikal.ru/1005/f1/79e0054c214f.jpg.html вид сбоку https://forum.allgaz.ru/picture.php?a. icture > принцип изготовления от корешок

https://forum.allgaz.ru/showthread.ph. %E8%E8&page=48 Из этой статьи фото синхродиска тоже пригодились _https://volga-gaz.nnov.ru/index.php?option=com_content&task=view& > Для настройки ДПРВ спаял простенькую схемку отсуда _https://www.autoprospect.ru/gaz/3110-volga/7-7-5-proverka-datchika.html

Все собрал легко. Запустил и все работает.

Эти фото также носил токарю при заказе на изготовление шкива.

источник

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

• Загруженность авто;
• Погодные условия;
• Дорожная обстановка;
• Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Карбюратор на газель 406 двигатель какой лучше

к чему подсоединять входы 3,4 ?на цветном фото мне предложили их просто заглушить.

по электрике я просто Клапан электромагнитный-7 подсоединил к +,а контакт от Винта регулировочный количества смеси-8 к минусу.

а вообше то у меня движок на этом карбе не ровно на холостых работает, на 151 норма. может эти неровности из-за того что в цепи подключения не использую-ни блок -эпхх,ни дополнительное релле. ответте пожалуйста не молчите.

к чему подсоединять входы 3,4 ?на цветном фото мне предложили их просто заглушить.

по электрике я просто Клапан электромагнитный-7 подсоединил к +,а контакт от Винта регулировочный количества смеси-8 к минусу.

а вообше то у меня движок на этом карбе не ровно на холостых работает, на 151 норма. может эти неровности из-за того что в цепи подключения не использую-ни блок -эпхх,ни дополнительное релле. ответте пожалуйста не молчите.

Забей на ЭПХХ — выжимка от него невелика в общем расходе. Я снял клапан и поставил заглушку (жиклер оставь на месте). Провод от контакта заслонки выкинул нафиг. Он идет на блок управления ЭПХХ (если имеется).

Карб перед установкой надо было протянуть и проверить регулировки в заслонках. Три карба прошли через мои руки — на всех сборка кривая.

да я все протянул.

вы предлогаеете- этот убрать совсем.

а двигатель -406 мой на холостых будет работать ровно или обороты прыгать будут?

поставил я на газель двиг-406 карб -этот новый ДААЗ 4178-1107010-40

клинил игольчатый клапан в попловковой камере.я решил подогнуть оба язычка в сторону папловка-уменшил зазоры папловка,вроде переставал клинить и бензин снова начал поступать . я читал что уровень бензина от верха камеры должен быть-22-24мм, этот уровень соблюдается. ответте пожалуйста как изгиб язычков может повлиять на расход бензина,потому что если все делать как положено по требованию типа язычки должны быть паралельно плоскостям,то у меня машина вообше заводится не будет.а если верхний язык паралеьно,я второй подогнут ближе к самому папловку,то все равно работает движок не ровно. как лучше не знаю.а вообще у меня движок при любых положениях языков ,может работать то ровно,то не ровно.может настройку сбил не знаю?

Регулировка карбюратора К151Д

Как и КУ других типов («Озон», «Солекс» и т. д.), карбюратор К151Д можно регулировать и настраивать, основные настройки – это:

• регулировка ХХ;
• установка уровня бензина в поплавковой камере;
• отладка пускового устройства.

«Сто пятьдесят первый» напоминает модель К126, и как бы является усовершенствованным вариантом, хотя имеет более сложную конструкцию, считается более «капризным» в настройке. Но отрегулировать, например, холостой ход, здесь не так уж и сложно, к тому же минимальные обороты на Газели можно выставить с помощью тахометра.

Самая основная из доступных настроек К151 – регулировка ХХ, она выполняется на прогретом двигателе, при этом все остальные элементы топливной системы, электросхемы зажигания и сам двигатель должны быть исправны. Регулируем ХХ так:

• запускаем мотор на холостом ходу, отворачиваем большой винт количества (с пружиной), также откручиваем и винт качества, этим самым выставляем обороты по максимуму;
• попеременно заворачиваем оба винта, сбавляя обороты, до тех пор, пока движок не начнет работать с перебоями;
• «количеством» чуть добавляем ХХ, затем «качеством» выравниваем ДВС, но этот винтик лучше стараться откручивать как можно меньше, он влияет на расход бензина;
• винтом количества снижаем обороты до нормы, то есть, примерно до 700-750 об/мин (смотрим по тахометру).

После настройки холостого хода обычно автомобиль проверяется в действии, при необходимости регулировка производится повторно.

«Солекс 21073»

Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.

На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151. При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.

Плюсы и минусы карбюраторов

Двигатели современных автомобилей в большинстве своем оснащаются электронными системами впрыска топлива – инжекторный впрыск, моновпрыск, центральный впрыск, распределенный впрыск. Перечисленные системы работают идеально, экономят топливо, но имеют слишком высокую цену. Второй минус – при выходе из строя либо засорении данных блоков их ремонт можно производить только в условиях автосервиса на специальных стендах. За это придется немало заплатить.

Карбюраторы имеют много преимуществ: недорогие, простые механизмы. При правильной регулировке они приносят значительную экономию топлива. Наиболее экономичным является карбюратор К-151Д – 8 литров бензина АИ-92. Второй по объему расходования топлива – солекс – 8,5 литров бензина АИ-92.

Наиболее прожорливый – карбюратор 4178 – 9 литров бензина Аи-92. Замеры осуществлялись на трассе при скорости 90 км/ч. Минусы карбюраторов: проблемы с холодным пуском при отрицательных температурах у моделей солекс, 4178. Иногда случаются провалы педали газа, обеднение топливной смеси.

Эти недостатки исчезают при правильной регулировке. Так что на вопрос: какой карбюратор лучше поставить на 406 двигатель газель, можно с полной уверенностью ответить: все три карбюратора – солекс, 4178, К-151Д являются вполне рабочими механизмами и их можно устанавливать на свою газель. Правильные регулировки превратят вашу Газель в зверя. Вы станете героем всех автострад.

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

• Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
• Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
• Снижается расход топлива;
• Вы больше не зависите от температуры окружающего воздуха;
• Переоборудование улучшает приемистость силовой установки, особенно на низах;
• Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.

• Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
• Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
• Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
• Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

Общие характеристики

Двигатель zmz 406 представляет собой карбюратор, четырехцилиндровый, а также встроенный в микропроцессорную систему зажигания. Zmz 406 с карбюратором рассчитан на 110 литров. с., а с инжектором. 145 литров. из. Кроме того, модификации форсунок имеют различные экологические стандарты. Например, zmz 4062.10. 0-й класс и zmz 40621.10. класс Euro-2. Дополнительное масло в запасной части 406 является масляным радиатором, поскольку 6-й двигатель не нагревается. В zmz 405 масляный радиатор не выполняет свои функции, и двигатель перегревается в жару и не запускается естественным образом.

Смотрите:

С карбюратором 406 не требует такой стоимости при оснащении газовым оборудованием. И это преимущество относится к пропану и метану, но с увеличением класса экологических стандартов стоимость газового оборудования также будет возрастать.

Стоимость бензинового карбюратора 406 напрямую зависит от условий и способа вождения, а также от поры года. Система зажигания карбюратора 406 считается достаточно надежной

Двигатель сможет достигать скорости до 500 тысяч километров, используя высококачественную нефть и бензин, а также осторожное обращение с педалью

Популярные ошибки автомобилистов

Погоня за повышением мощности у некоторых автомобилистов сводится только к переделке двигателя ЗМЗ 406. Но не все переделки хороши. А некоторые вредны, в этом и заключается тюнинг наоборот или антитюнинг:

1. В интернете ходят слухи, что повысить мощность двигателя можно, уменьшив массу маховика. При этом авторы упирают на то, что маховик отбирает мощность и увеличивает вес двигателя. На самом деле маховик накапливает энергию, которую этот двигатель получает в такте «рабочий ход» для совершения остальных циклов в четырехтактном двигателе. При увеличении числа цилиндров относительная масса маховика уменьшается, но это происходит из-за изменения числа рабочих ходов за один оборот коленвала, так как в работе участвуют большее количество поршней. В идеале, если довести количество рабочих цилиндров до бесконечности, то маховик вообще не понадобится.
2. Есть специалисты, которые рекомендуют ставить завихрители воздуха во впускной системе. Но такие спецы не понимают, что при движении потока воздуха наблюдается турбулентный режим течения. Турбулентность по определению – это движение с вихревым потоком, что более 150 лет назад доказал Бернулли. Лишние помехи только сократят объем заряда воздуха и уменьшат мощность, что скажется и на экономичности двигателя.
3. В последнее время появились и идеи подогревать воздух на впуске – мол, двигатель 406 инжектор прибавит в мощности. Но это неверно. Плотность заряда воздуха при нагревании и неизменном давлении снижается. Следовательно, снижается и его общее количество. А это ведет к тому, что падает давление при сгорании смеси, мощность вместо роста падает.
4. Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ 406 инжектор следует подавать капельками воду. Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, начнет вызывать интенсивную коррозию. При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар. Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ 406 не нуждается в использовании путей ухудшающих его надежность.
5. Еще появлялась группа «специалистов», которые рекомендуют оптимизировать двигатель заменой гидронатяжителя цепи. Они ратуют за установку электронатяжителя, при этом схему порочного устройства у них следует выкупать за немалые деньги. Это уже абсурд – платить за то, чтобы угробить силовую установку.

Поэтому, слушая советы разных специалистов, следует помнить, что конструкторы на ЗМЗ разбираются в своем деле гораздо лучше обывателей. Они не зря отказываются от многих идей, которые испортят двигатель.

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.

Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.

Различия в карбюраторных и инжекторных «3M3-406»

В карбюраторных «3M3-406» использовались карбюраторы модели «К-151». Увеличение степени сжатия до 9,3 (вместо 8,2 на двигателе модели «3M3-402») за счёт камеры сгорания с центральным расположением свечи; применение системы распределённого (поочередного, в соответствии с порядком работы цилиндров) впрыска топлива во впускную трубу электромагнитными форсунками, вместо карбюраторного питания, обеспечило повышение мощности и максимального крутящего момента, по сравнению с 402-м мотором и карбюраторным «3M3-406». А также одновременно способствовало снижению расхода топлива и уменьшению токсичности отработанных газов.

Для укрепления надёжности моторов «3M3-406» после перехода на инжектор, в условиях эксплуатации при бо́льшей мощности и бо́льших оборотов коленвала на моторе и был внедрён чугунный блок цилиндров без вставных гильз, имеющий высокую жёсткость и более стабильные зазоры в парах трения; ход поршня снизили с 92 мм до 86 мм, уменьшили вес поршня и поршневого пальца, применили более качественные материалы для коленвала, шатунов, болтов шатунов, поршневых пальцев и прочих деталей.

Конструкция привода распределительных валов двигателя – цепная двухступенчатая, с автоматическими гидравлическими натяжителями цепей; в клапанном механизме внедрены гидротолкатели, которые избавляют от надобности в регулировке зазоров.

Применение гидравлических устройств, внушительная степень форсировки двигателя «3M3-406» подразумевают высокое качество очистки моторного масла. Поэтому в моторе используется полнопоточный масляный фильтр с дополнительным фильтрующим элементом, который исключает попадание неочищенного масла в двигатель при запуске холодного двигателя, и при засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется более надёжным плоским поликлиновым ремнём.

На двигателях«3M3-406» использовано диафрагменное сцепление с так эллипснонавитыми накладками ведомого диска. Такая конструкция отличается значительной износостойкостью и исключительной долговечностью.

Комплексная система управления включает ещё и также функции управления системой зажигания, позволяя чрезвычайно точно дозировать подачу топлива, корректировать угол опережения зажигания, в том числе и  по параметру детонации, при изменяющихся режимах работы мотора. Это позволяет обеспечить оптимальные мощностные, экономические и токсические показатели.

Что делать, если я потеряю власть газели?

С самого начала необходимо проверить, как функционирует диагностическая схема и бортовая диагностическая система, потому что, когда активируется режим движущегося изображения, необходимо получить код для нарушения функционирования. 12. Для считывания кода необходимо закрыть 10-й и 12-й контакты диагностической панели. С помощью диагностического тостера измеряются параметры датчиков двигателя, а затем их сравнивают с типичными значениями средних двигателей. Наиболее распространенной причиной снижения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Модификации

Карбюратор К-151 устанавливался в основном, на автомобили с моторами ЗМЗ и УМЗ объемами от 2,3 до 2,9 литров. Также имелись разновидности карбюратора для малокубатурных двигателей УЗАМ 331(б)-3317. Буквенное обозначение на корпусе карбюратора означает принадлежность к определенной группе двигателей в зависимости от параметров жиклеров.

Из таблицы видно, что всего насчитывается 14 модификаций, самыми популярными из них считаются: К-151С, К-151Д и К-151В. Реже встречаются следующие модели: К-151Е, К-151Ц, К-151У. Остальные модификации встречаются очень редко.

К-151С

Наиболее совершенной модификацией стандартного карбюратора является К-151С.

Такое решение позволило увеличить динамику автомобиля в среднем на 7%. А взаимосвязь между воздушной и дроссельной заслонками теперь осуществляется бесступенчато (см. рис. ниже). Подсос можно включать без нажатия на педаль газа. Новые параметры дозирующих жиклеров позволили соблюсти актуальные требования экологических норм.

К-151Д

Карбюратор устанавливался на двигатели ЗМ34061.10/ ЗМ34063.10, на которых угол зажигания контролируется электронным мозгом.

По этой же причине на карбюраторе нет микропереключателя системы ЭПХХ.

К-151В

Карбюратор имеет клапан разбалансировки поплавковой камеры с электромагнитным соленоидом. С обратной стороны камеры предусмотрен штуцер, к которому подсоединяется шланг для вентиляции. Как только вы выключаете зажигание, электромагнит открывает доступ в камеру и лишние пары бензина уходят в атмосферу, тем самым выравнивается давление.

Необходимость в такой системе появилась из-за установки карбюратора на экспортные модели УАЗа, которые поставлялись в страны с жарким климатом.

На карбюраторе отсутствуют привычные для нас штуцера отвода топлива и подвода разряжения к клапану рециркуляции отработавших газов. Необходимость в них появится на поздних моделях карбюратора со штатной системой перепуска топлива.

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.
